Цепной и ременной привод ГРМ

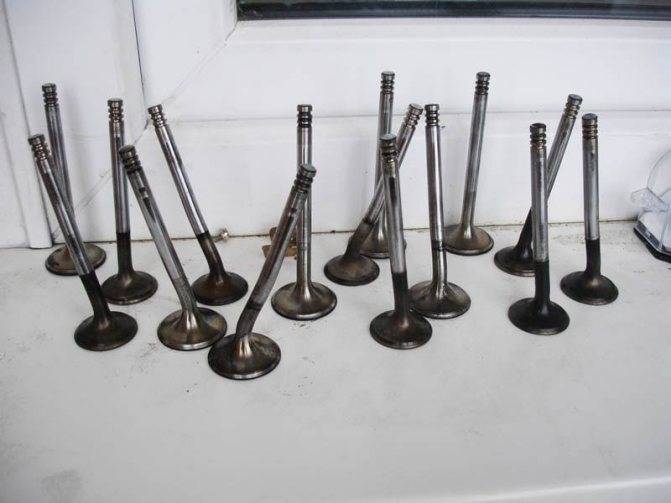

Погнет ли клапана при обрыве ремня ГРМ? Как узнать?

Что происходит, если ремень ГРМ обрывается во время работы двигателя? Сразу останавливаются распредвалы, а значит, клапана остаются в том положении, в котором их застал обрыв, то есть, некоторые из них опущены в полость цилиндра. Однако поршни еще продолжают двигаться по инерции, и почти всегда «встречаются» с клапанами. Дальше – катастрофа: гнутся клапана, разбиваются поршни, гнутся шатуны, может нарушиться геометрия коленвала.

Можно проверить, подвержена ли конструкция двигателя поломкам при обрыве ремня. Для этого необходимо выяснить, «встретятся» ли поршни с клапанами, если распредвал внезапно остановится, через обрыв ремня ГРМ.

Откручиваем свечи.
Поршень первого цилиндра установить в верхней мертвой точке, смотря через отверстия свечи
Снять ремень ГРМ.
Крутить распредвал.
Если он свободно прокручивается, значит клапана не упираются в поршень и в случае обрыва ремня их не погнет.
Аналогично проверяем все цилиндры.

Наглядно этот способ показан на видео, ниже.

Устройство газораспределительного механизма

Газораспределительный механизм состоит из:

распределительного вала;
толкателей;
клапанов;
коромысла;
штанги;
привода.

1. Распределительный вал. Вращение распределительного вала приводит к своевременному открытию и закрытию клапанов газораспределительного механизма в зависимости от последовательности работы цилиндров двигателя, учитывая фазы газораспределения газов в механизме. Изготавливают распределительный вал из высокопрочной закаленной стали или чугуна. На валу ГРМ имеются опорные шейки и кулачки. Форма кулачков влияет на рабочие процессы распределения горючей смеси и газов, частоту и время открытия, закрытия клапанов. В торце распределительного вала ГРМ крепится звездочка (на которую устанавливается цепь) или шкив привода вала (на которую одевается ремень). Вал устанавливается в корпусе на подшипниках. В целях предотвращения осевых смещений распределительный вал имеет упорный фланец.

2. Толкатели. Толкатели – это детали газораспределительного механизма, которые служат для передачи усилий от кулачков распределительного вала к штангам коромысел. Толкатели изготавливают из высокопрочной стали или чугуна.

Виды толкателей: роликовые, цилиндрические, грибовидные.

Движение толкателей происходит в корпусах, закрепленных на блоке цилиндров или по направляющим.

3. Клапаны. Клапаны служат для подачи горючей смеси в цилиндры двигателя и вывода отработанных газов. Различают впускные и выпускные клапаны. Впускные служат для впуска горючей смеси, а выпускные клапаны служат для выпуска отработавших газов.

Конструкция клапана. Клапан состоит из стержня и головки. НА клапанной головке имеется кромка под 45 градусов для лучшего прилегания клапана. Впускной клапан отличается от выпускного диаметром. Выпускной клапан значительно больше по диаметру, чем впускной, так как объем отработавших газов превышает объем подающейся горючей смеси. Клапаны ГРМ установлены в головке блока цилиндров. Место их соединения называется седлом и имеет конусную форму. Для герметизации цилиндра предназначен клапанный механизм. Для улучшения герметизации цилиндра проводят процесс под названием притирка клапанов.

Впускные клапаны изготавливают из стали с хромистым покрытием, а выпускные клапаны из жаропрочной стали. Седла клапанов изготавливают из жаропрочного чугуна.

Движение стержней клапанов осуществляется по направляющим втулкам, которые изготавливаются из чугуна или стали. Направляющие соединены с головкой блока цилиндров. Клапаны оснащены внутренней и наружной пружинами. Пружины же крепятся с помощью тарелок, сухарей и шайб.

Открытие клапанов осуществляется через усилие, которое передается от распределительного вала на клапан.

Газораспределительный механизм современных двигателей устроен таким образом, что на каждый цилиндр двигателя имеется по два клапана впуска и два клапана выпуска. Для снятия клапанов используют рассухариватели клапанов.

4. Штанги

Штанги служат для передачи усилия от толкателей к коромыслам. Штанги толкателей могут иметь форму полых цилиндрических стержней со стальными наконечниками.

Штанги изготавливают из износостойкого алюминиевого сплава, крепятся с одной стороны к коромыслу, а с другой – к толкателю.

5. Коромысло

Коромысло служит для передачи усилия от штанги к клапанам. Коромысло выполнено в виде рычага с двумя плечами, который крепится на оси. При этом одно плечо длиннее, чем другое (возле штанги).

Коромысла изготавливают из прочной стали. Устанавливают коромысло на оси, которая крепится к головке цилиндров, на специальных втулках. Втулки предназначены для уменьшения трения между осью и коромыслом.

6. Привод распределительного вала

Распределительный вал приводится в движение от коленчатого вала при помощи привода, который может быть, как мы говорили цепной, шестеренчатый, ременной.

Скорость вращения распределительного вала в 2 раза меньше, чем скорость вращения коленчатого вала, что обеспечивается передаточным числом звездочки, либо размером шкива.

Таким образом, за два вращения коленчатого вала, распределительный вал совершит только одно вращение, что необходимо для осуществления одного рабочего цикла.

Часто встречается в обиходе автомобилистов такой термин, как тепловой зазор.

Неисправности цепей ГРМ

Несмотря на огромный эксплуатационный ресурс и высокую устойчивость к перегрузкам, периодически цепной привод нуждается в обслуживании или замене отдельных комплектующих. Практика успела показать, что правильно подобранные цепи ГРМ могут проехать от 250 до 350 тысяч километров в среднем. Однако лишь при условии своевременной замены моторного масла! Обычно автолюбители жалуются на следующие неисправности:

Дребезжание, а также появления звуков трения роликов / пластин цепи;
Резкое прекращение работы двигателя;
Неравномерная работа силового агрегата на холостых.

В большинстве случаев точную диагностику может провести только специалист. Например, он выявит проблему по данным с автомобильных датчиков. С помощью диагностического компьютера мастер также попытается выявить проблему сдвига фаз газораспределения. Как правило, грамотные мотористы быстро определяют, является ли цепь источником проблем. Один из самых простых способов диагностики ее состояния: визуальный осмотр. Если цепь провисает, строго рекомендована работа с элементами цепного привода.

Автолюбителям следует прислушиваться к работе газораспределительного механизма. Если можно слышать дребезжание, стрекот или же лязг металла, цепь стоит проверить как можно скорее. Многие мастера и вовсе рекомендуют осматривать цепь ГРМ каждые 100 тысяч км. пробега. Дабы избежать проблем с обрывом цепи или выходом из строя гидронатяжителя, успокоителя, износом башмака и истиранием зубьев звездочек, автолюбителю стоит следить за состоянием моторного масла.

Из чего состоит ГРМ

Устройство газораспределительного механизма состоит из:

одного или более распределительных валов;
впускные клапаны с пружинами, направляющими втулками и крепежами;
выпускные клапаны с пружинами, направляющими втулками и крепежами;
привод распредвала;
толкатели;
штанги;
коромысла;

Распределительный вал 4-х тактного двигателя внутреннего сгорания

Распредвал ДВС делается из стали высокой прочности с дополнительной закалкой или отливается из чугуна. На распределительном вале присутствуют опорные шейки и кулачки. Кулачки занимаются тем, что создают, именно, физическое давление на клапаны, от чего зависит порядок работы ДВС.

С торца распредвал оснащается цепной звездочкой для цепи (в случае, если двигатель с цепной передачей).

Распредвал ДВС вставляется в подшипник качения, который, в свою очередь, устанавливается на головке блока цилиндров. С торца корпуса подшипника устанавливается упорный фланец, который предупреждает осевой люфт (смещение по длине вала).

Толкатели

Толкатель относится к промежуточной детали, который передает усилие штангам клапана от кулачков распредвала. Толкатели, как и вал, изготавливаются из стали высокой прочности или отливкой чугуном.

Виды толкателей клапанов:

Грибовидные.
Роликовые.
Цилиндрические.

Толкатели осуществляют движение в специальных направляющих блока цилиндров или в корпусах прикрепленных к блоку.

Штанги

Штанги клапанов — это, также, промежуточные звенья, которые передают физическое усилие коромыслам от толкателей. Штанги — это пустотелые цилиндрические стержни с наконечниками из стали.

Материал для изготовления штанг клапанов — алюминиевый сплав. Штанги соединяются с толкателями и с коромыслами.

Коромысло или рокер ГРМ

Коромысло, он же рокер — это тот элемент в составе ГРМ, который толкает клапан, то есть является рычагом привода клапана. По виду, коромысло — это рычаг с разными длинами плеч, устанавливается на ось.

Материал для изготовления коромысел / роликовых рокеров — сталь высокой прочности. Монтируется коромысло в спецвтулку на оси, которая крепится на ГБЦ. Для уменьшения трения в паре коромысло-ось, между ними устанавливается защитная втулка.

Впускные и выпускные клапаны

Функция впускного клапана — подавать топливно-воздушную смесь (ТВС) в рабочую камеру сгорания цилиндра, а выпускного — выводить выхлопные газы.

Конструкция клапана проста, состоит из стержня и плоской головки, скошенной под углом 45 градусов. Диаметр головки в несколько раз больше диаметра стержня клапана.

Диаметр головки впускного клапана несколько больше диаметра головки выпускного клапана, потому что объем выхлопных газов больше объема подаваемой ТВС.

Место установки клапанов ГРМ — головка блока цилиндров. Клапан монтируется в седло, установленное в ГБЦ. Материал из которых делается седло клапана — жаропрочный чугун.

Материал впускного клапана — сталь с покрытием хрома (Cr).

Материал выпускного клапана — жаропрочная сталь.

В верхней части цилиндрического стержня клапана создан паз по периметру для установки сухарей, которые фиксируют пружину. Потому как клапан сам подняться не может, после того, как его опустил вниз кулачок распредвала. Для возврата клапана в исходное положение, на стержень клапана надеваются внутренняя и наружная пружины, которые фиксируются шайбами, сухарями в специальный паз. Подробнее об этом смотрите на видео этой статьи.

Клапаны движутся по направляющим втулкам, которые изготавливаются из стали или чугуна. Направляющие втулки соединены с ГБЦ.

Одним из элементов устройства ГРМ, который обеспечивает непопадание масла в цилиндр является колпак. Колпаки изготавливаются из резины, которая выдерживает агрессивную среду и быстро не изнашивается. Колпаки устанавливаются между стержнем клапана и направляющей втулкой.

В новых автомобилях, в основном, монтируют 16-ти клапанные двигатели внутреннего сгорания. Для каждого цилиндра устанавливаются по 2 клапана впуска и по 2 клапана выпуска.

Привод распредвала

Скорость вращения коленчатого вала ДВС в два раза больше вращательной скорости распределительного вала. Передача вращения от коленвала распредвалу ДВС осуществляется ремнем ГРМ или металлической цепью.

Один рабочий цикл равен одному впуску и одному выпуску клапанами, это происходит за один оборот распредвала, то есть за два оборота коленвала.

Привод распредвала: общая информация

Привод распредвала от коленвала может осуществляться тремя различными способами: с помощью ремня (ременная передача), цепи (цепная передача), а если конфигурация двигателя предусматривает нижнее расположение распредвала, то с помощью зубчатых шестеренок. Самым надежным по праву считается именно цепной привод, но он отличается сложностью конструкции и высокой ценой. Ременной же привод гораздо проще, но и ресурс работы у его ремня ниже, а если тот порвется, последствия могут быть плачевными.

Если ремень обрывается, то работа распредвала останавливается, а коленвал продолжает работать. Чем же это грозит? Если двигатель многоклапанный, то при работе поршни будут ударяться о клапаны, которые остаются в открытом состоянии. Это может не только повредить стержни, но и направляющие втулки. Может даже разрушиться сам поршень. В простых двуклапанных двигателях такой проблемы нет, поэтому там ремонт ограничивается всего лишь заменой ремня.

Если обрывается ремень газораспределительного механизма на дизельном двигателе, то последствия будут еще тяжелее, чем на бензиновом. Поскольку камера сгорания находится в поршнях, у клапанов очень мало места. Так что если клапан зависает в открытом положении, то разрушаются на только стержни и втулки, но и распредвал, подшипники, толкатели, есть высокий шанс деформации шатунов. А если ремень обрывается на высоких оборотах, то можно даже повредить блок цилиндров.

bamper-orel › Блог › Полезно знать. ГРМ цепь или ремень?

Покупатели автомобилей часто сталкиваются с такими понятиями, принятыми в среде автолюбителей, как «цепь ГРМ» или «ремень ГРМ». Кто уже имеет некоторый опыт в эксплуатации автомобиля, знает значение этих терминов. Однако появляется все больше людей, которые слабо представляют себе, какие плюсы для эксплуатации механизма ГРМ имеют цепь или ремень. Это связано в первую очередь с тем, что автомобиль стал доступен и имеет высокий уровень удобства. Чтобы не стать легкой «добычей» для работников сервисов, которые часто предлагают оплатить те работы, которые они не выполняли, необходимо иметь общее представление о работе двигателя и для чего нужны ему цепь или ремень. Как работает механизм ГРМ ГРМ – газо-распределительный механизм двигателя. С его помощью топливо с воздухом попадает в двигатель и удаляются все газы, полученные в процессе сгорания. Этот процесс хорошо виден на подвижной картинке. Через впускные клапаны (valves), в определенный момент времени, когда они открываются, попадает топливо-воздушная смесь. Получившиеся газы после сгорания смеси удаляются через выпускные клапаны, так же открывающиеся в определённый момент времени. Специальные распределительные валы (camshafts) отвечают за своевременное открытие и закрытие клапанов. На большинстве современных недорогих автомобилях устанавливают двигатели с двумя распределительными валами, которые приводят в движение клапаны и располагаются сверху. Данный тип двигателя носит аббревиатуру DOHC — Double Over Head Camshaft. Специальный привод с помощью ремня или с помощью цепи (Timing belt) обеспечивает вращение этих распределительных валов. От бесперебойной работы механизма ГРМ зависит работа двигателя. Поэтому за состоянием ремня (или цепи) ГРМ нужно постоянно следить. Необходимо своевременно заменить ремень ГРМ в случае износа. Наиболее распространенной поломкой при ненадлежащем уходе за двигателем является обрыв ремня (или цепи). При этом в большинстве случаев поршни «встречаются» с клапанами и двигателю уже требуется дорогостоящий капитальный ремонт. Плюсы и минусы цепного механизма ГРМ Самый главный и основной плюс цепи – это ее долговечность. Цепь на некоторых моделях двигателей способна служить порядка 300-500 тысяч километров, при этом не требуя никакого дополнительного сервиса, кроме визуального осмотра автовладельцем на предмет отклонений в работе. У таксистов и автовладельцев, которые экономят свое время и деньги, двигатели с цепным приводом ГРМ очень ценятся. Если говорить о минусах, то это, прежде всего, шумность при работе двигателя, что, по мнению специалистов, очень мешает выявить другие «нездоровые» звуки двигателя, которые могут привести к поломке. Другим минусом цепного механизма ГРМ является высокая сложность и стоимость работ при его замене. В этом случае необходимо приобрести комплект запчастей со звездочками, натяжными планками и натяжителями. Плюсы и минусы механизма ГРМ с ремнём Если говорить о плюсах ременного привода механизма ГРМ, то это низкая шумность работы двигателя. По сравнению с цепью двигатель с ремнем работает на порядок тише. На большинстве современных автомобилей установлена хорошая шумоизоляция двигателя и факт низкой шумности смогут оценить, в основном, мастера автосервисов. Разницу в уровне шума работы ременного и цепного двигателя автовладелец может и не почувствовать. Так же к плюсам ремня в сравнении с цепью можно отнести то, что покупка его обойдется недорого. Если говорить про минусы, то их гораздо больше, чем плюсов. Основной минус в том, что срок службы ремня невысокий. Срок службы ремня на многих автомобилях не более 100 тысяч км. Так же бывает срок замены даже через 40 тысяч км! Заменять ремень необходимо до того, как подойдет к концу его срок службы. Эта процедура сложная и ее необходимо совершать в специализированном сервисе, потому что от качества замены ремня напрямую зависит срок службы двигателя. От частого замена ремня ГРМ автовладелец сталкивается с многими проблемами. Владельцу автомобиля нужно найти место, где можно приобрести ремень по приемлемой цене (например, на mopar.by ) и станцию сервиса, где произведут качественно произведут замену. Так же автовладельцу необходимо помнить о сроке замены ремня и следить, чтобы он не превышал допустимый. Очень частой проблемой для покупателя автомобиля б.у. становится то, что не каждый продавец сможет сказать, когда производилась замена ремня ГРМ. Одни продавцы забывают об этом, другие ещё и пытаются скрыть пробег автомобиля.

Цепной привод ГРМ

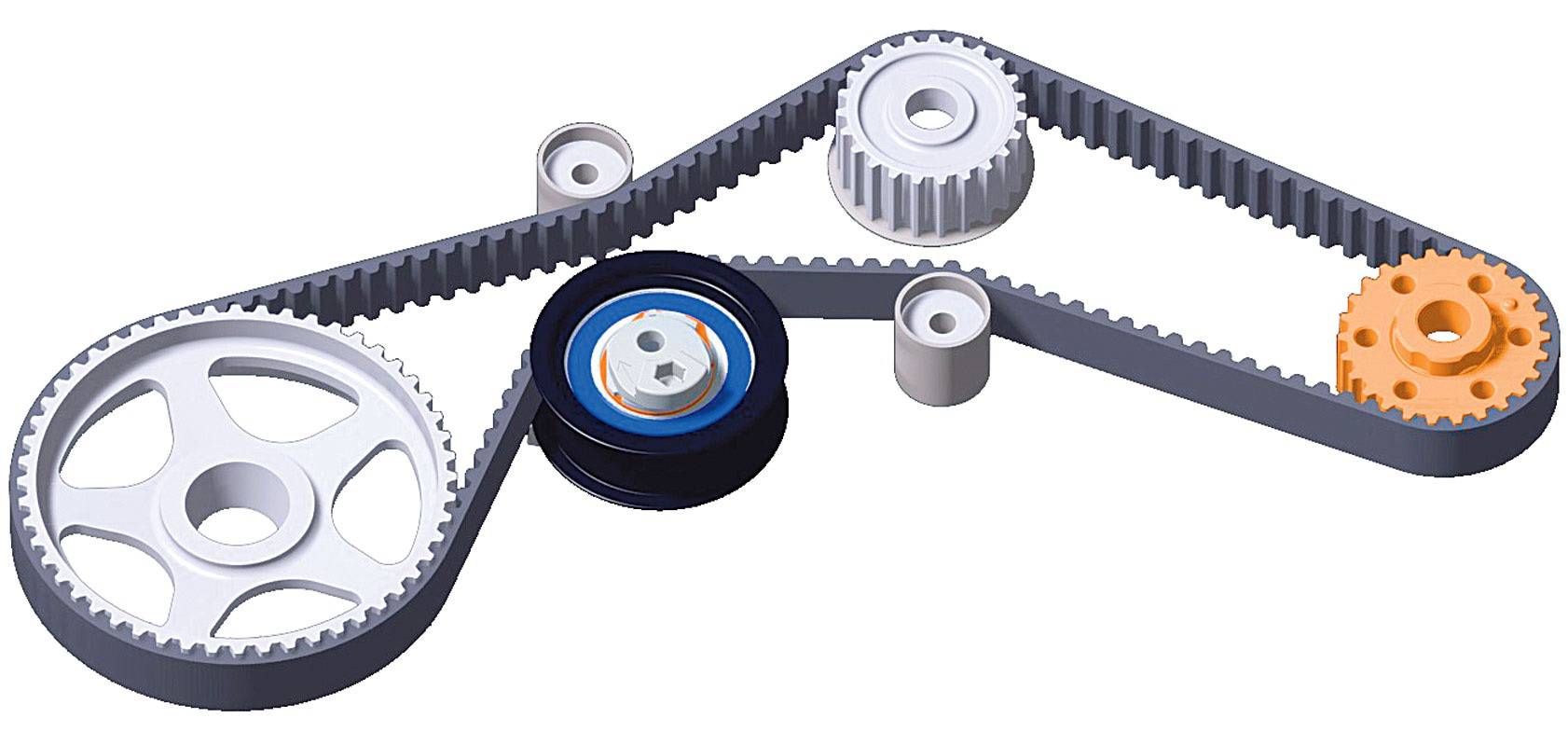

Ременной привод ГРМ

Срочная проверка ремня ГРМ

А в каких случаях следует провести неотложную проверку ремня ГРМ?

Наличие сторонних звуков в области нахождения ремня. Для диагностики надо убрать ремень привода вспомогательных узлов. Если звуки остались, то надо убирать защитный кожух и проверять ремень, водяную помпу и ролики.
Наблюдается подтекание масла или иной жидкости в зоне защитного кожуха ременного привода. Если охлаждающая жидкость или масло будут попадать на привод ГРМ, то это приведёт его поломке. Как правило, привод ГРМ крутит насос охлаждающей жидкости, а если антифриз попадёт в подшипники водяной помпы, то это вызовет её заклинивание, что в итоге приведёт к поломке и ремня ГРМ.
Наличие явных признаков износа при визуальном осмотре. Например, задняя сторона ремня в трещинах, боковые края детали разлохмачены, между зубьями на внутренней стороне есть трещины, зубцы расслаиваются, на защитном кожухе и деталях, контактирующих с ремнём, есть следы чёрной резиновой пыли.

Теперь перейдём к такому важному вопросу, как определить, что нужно менять ремень ГРМ

Так что же лучше, что же выбрать?

Как ни странно но сейчас на большинстве, малообъемных и средне объемных моторов выигрывает именно ремень! Плюсов у него действительно много, это и достаточно высокий ресурс, который может «плавать» в пределах 100 – 150 000 километров. Дешевое обслуживание и простая замена (относительно цепи ГРМ). Тихая работа и абсолютная независимость от качества и давления масла.

В свою очередь цепной механизм сейчас очень сильно деградировал, в погоне за компактностью и уменьшением веса, цепь сделали однорядной, что реально уменьшило и очень намного ее ресурс, она банально начала рваться. Вспомнить хотя бы некоторые элементы от Volkswagen, по неофициальным данным можно найти рекомендации по замене:

Двигатель 1,2 TSI – замена через 30000

Двигатель 1,4 TSI (122 л.с.) – 80000

Двигатель 1,8 – 2,0 TSI – 120000

Также цепь сильно зависима от гидравлических натяжителей, которые питаются маслом, и чем качественнее смазка, тем лучше и дольше их работа (кстати, менять масло с цепных механизмом желательно чаще, чем с ременным).

В защиту цепи, можно сказать — что на некоторых авто, все же конструкция осталась двухрядная (а иногда даже трехрядная), а вот у таких агрегатов ресурс намного увеличен. Даже на том же Хендай Солярис и Киа Рио, двухрядный элемент, что говорит о его долгом ресурсе, рекомендуется менять не ранее 150 – 200 000 километров (главное помнить о масле и натяжителях).

Собственно что лучше, сказать крайне сложно! В данном случае нужно смотреть определенную модель двигателя. Есть отличные варианты и у цепи и у ремня. А вот так вот объединить и сказать что одно лучше, чем другое НЕЛЬЗЯ! Всегда выбирайте головой.

Сейчас подробное видео, смотрим.

А сейчас голосование – как вы считаете что лучше, цепь или ремень

НА этом заканчиваю, думаю моя статья была вам полезна, искренне ваш АВТОБЛОГГЕР.

Цепной привод ГРМ

Цепной тип привода ГРМ, исходя из названия, включает такую деталь как цепь ГРМ. На распредвале и коленвале устанавливаются зубчатые шестерни, их еще зовут звездочками. На них надевается цепь. Из-за того что она обладает высокой степенью инерции, ее прячут под кожух, ставят дополнительно успокоители и натяжители (их бывает несколько, автоматические и механические, как правило, гидронатяжители).

Принцип работы прост, вращается коленвал и звездочка на нем, задействуется цепь, она обеспечивает вращение звездочки распредвала, благодаря чему он взаимодействует с компонентами клапанной группы.

Цепи используются различные, основные виды – втулочные, роликовые и зубчатые (они же пластинчатые). Помимо этого различия существуют и в количестве рядов, сейчас наметилась нехорошая тенденция ставить однорядные цепи (у них один ряд), но есть и роликовые цепи с общим количеством рядов от 2-х до 4-х, втулочные цепи также бывают двухрядными.

Главная проблема в такой ситуации поломка вспомогательных устройств (звездочек, натяжителей, успокоителей) или самой цепи, она перескакивает через один или сразу несколько зубьев. В итоге нарушаются существующие фазы газораспределения, происходит рассинхронизация работы клапанов и поршней, а это иногда приводит к серьезным поломкам, вплоть до капремонта двигателя. Однорядные цепи имеют свойство обрываться. Если в двухрядных цепях обрыв одной ветви не приводит к критическим последствиям, то обрыв (разрыв) однорядной цепи это как минимум неисправности ГРМ и КШМ, а если двигатель не выключить сразу, то капремонт двигателя. Многое находится в зависимости от специфики самого мотора. Оборванная цепь обладает очень высокой инерцией, в ряде двигателей она способна уничтожить половину навесного оборудования пока водитель не спохватится. Тогда слабонервным под капот лучше не заглядывать.

Оттого при каждом ТО желательно проверять состояние цепного привода ГРМ (это, конечно, сложно, он закрыт кожухом и иногда, чтобы проверить, нужно полдвигателя разобрать, но если цепь однорядная, то, как говорится, – от греха подальше). Современные однорядные цепи, даже не китайские, а очень известных и уважаемых автопроизводителей на ряде моторов и 40 тысяч сейчас не выхаживают.

В случае обнаружения поломок проводится замена неисправных компонентов цепного привода. Тут правило одно, точнее сказать рекомендация. Если потребуется заменить цепь ГРМ, то лучше покупать ремкомплект, который включает все элементы, и менять одновременно все и сразу. Во-первых, так можно сэкономить, а во-вторых, так надежней. Понимаете, как минимум капитальный ремонт двигателя выйдет намного дороже, если вообще возможно будет его отремонтировать, а ведь порой приходится либо блок новый покупать, либо сам мотор. Вот так. Поэтому обращайтесь в Казани непосредственно к нам на Avto.Tatar, выбирайте автосервис и проходите техобслуживание, а если потребуется и ремонт цепного привода вовремя. Запомните, времена «неубиваемой» цепи ГРМ, которая может отходить 200-300 тысяч без особых проблем, уже ушли давно, «канули в Лету», такие решения еще встречаются, но, как правило, на старых моторах и очень редко на новых.

Работа газораспределительного механизма

Работа системы газораспределения поделена на четыре фазы:

Впрыск топлива в камеру сгорания цилиндра.
Сжатие.
Рабочий ход.
Удаления газов из камеры сгорания цилиндра.

Рассмотрим подробнее принцип действия газораспределительного механизма.

Подача топлива в камеру сгорания цилиндра происходит за счет движения коленвала, который передает свое усилие на поршень и он начинает движения из так называемой ВМТ (это точка, выше которой поршень не поднимается) в НМТ (это точка, соответственно, ниже которой поршень не опускается). При этом движении поршня одновременно открывается впускной клапан и топливно-воздушная смесь заполняет камеру сгорания цилиндра. Впрыснув положенное количество топливно-воздушной смеси клапан закрывается. При этом коленвал поворачивается на 180 градусов от своего начального положения.
Сжатие. Дойдя до НМТ поршень продолжает свое движение. Меняя свое направление в ВМТ, в этот момент в цилиндре и происходит сжатие топливно-воздушной смеси. При подходе поршня к высшей точке фаза сжатия заканчивается. Коленчатый вал продолжает свое движения и поворачивается на 360 градусов. И на этом фаза сжатия закончена.
Рабочий ход. Воздушно-топливная смесь воспламеняется свечей зажигания, когда поршень находится в высшей точке цилиндра. При этом достигается максимальный момент сжатия. Затем поршень начинает двигаться к нижней точке цилиндра, так как на поршень оказывают огромное давление газы, образовавшиеся при горении воздушно-топливной смеси. Это движение и есть рабочий ход. При опускании поршня до НМТ фаза рабочего хода считается завершенной.
Удаления газов из камеры сгорания цилиндра. Поршень движется к высшей точке цилиндра, все это происходит при усилии, которое оказывает коленчатый вал газораспределительного механизма двигателя. При этом открывается выпускной клапан и поршень начинает избавлять камеру сгорания цилиндра от газов, которые образовались после сгорания топливно-воздушной смеси в камере сгорания цилиндра. После достижения высшей точки и освобождения ее от газов. Поршень начинает свое движение в низ. Когда поршень доходит да НМТ, то рабочая фаза удаления газов из камеры сгорания цилиндра считается законченной, а коленчатый вал совершает оборот на 720 градусов от своего начального положения.

Для точной работы клапанов газораспределительной системы происходит синхронизация с работой коленчатого вала двигателя.

Цепь в ГРМ – достоинства и недостатки

Ввиду больших проблем с цепями ГРМ на более новых автомобилях, ремни будут лучшим выбором. При замене ремня ГРМ можете быть уверены, что он прослужит до следующей плановой замены.

У каждого из них свои преимущества и недостатки. Производство доступных автомобилей потребовало разработки ремня газораспределительного механизма, который будет дешевле и тише, чем цепь. Многие производители перешли на производство автомобилей с ремнями; это сделало ремни более распространёнными.

С другой стороны, вам нужно менять элемент после каждых 40000-100000 км. При этом также нужно учитывать стоимость водяного насоса и натяжителей. Цепи имеют более продолжительный срок службы (в зависимости от мотора) – достаточно близкий к сроку эксплуатации автомобиля. Они долговечны, но их обслуживание тесно связано с давлением масла в двигателе. Его снижение может вызвать серьёзные проблемы.

Ремни ГРМ имеют преимущество в уменьшении трения и отсутствии необходимости в смазке. Повышенная точность синхронизации также обеспечивает более высокую производительность автомобиля. Если вас не заботит стоимость постоянного обслуживания авто, то вы можете выбрать узел газораспределительного механизма.

Симптомы поломки цепи

Пока у вас есть ДВС, вам всегда потребуется элемент газораспределительного механизма или шестерни. Большинство автомобилей на рынке с большим рабочим объёмом были оснащены цепями, которые отвечают за бесперебойную работу распределительного вала и коленчатого вала.

Цепной привод

Поскольку цепь привода газораспределительного механизма имеет металлический характер, для плавного хода она требует постоянной смазки. После продолжительного использования узла может начать изнашиваться, что влияет на синхронизацию мотора, приводя к пропускам зажигания. О неисправности цепи свидетельствуют следующие факторы:

Индикатор неполадок двигателя.

Современные автомобили используют передовые технологии для выявления проблем с мотором. Если распредвал не синхронизирован с коленвалом, блок управления двигателем запомнит код неисправности и загорится лампочка мотора.

Пропуск зажигания.

Когда узел начинает растягиваться, шестерёнки в коленвале или распредвале начинают проскакивать. При этом вы обнаружите, что ваш мотор пропускает зажигание. Если вы проигнорируете эту проблему и обрывы цепи, с двигателем возникнут серьёзные проблемы.

Гремит двигатель на холостом ходу.

Когда ваш автомобиль работает правильно, мотор издаёт постоянный тихий звук. Если узел ослаблен, мотор будет издавать раздражающий дребезжащий звук. Это связано с вибрациями, создаваемыми цепью на двигателе. Его нужно заменить немедленно, потому что без цепи ГРМ мотор функционировать не может.

Металлическая стружка в заменённом масле.

Для поддержания работы цепи привода ГРМ необходимо много смазки. Для этого используется моторное масло. Во время обслуживания автомобиля вам потребуется заменить свечи зажигания, масляный фильтр и моторное масло. Это делается после каждых 10 000 км.

Если ваша цепь привода ГРМ начала изнашиваться, в отработанном моторном масле появится металлическая стружка. В этом случае дополнительно на наличие разрывов нужно проверить фиксаторы держателя и клапаны головки цилиндров. Как только вы заметите металлическую стружку в старом моторном масле, сразу замените узел.

Специалисты рекомендуют прислушиваться к звукам работы двигателя, и при первой необходимости заменить ремень или цепь газораспределительного механизма. В противном случае это может привести к дальнейшим проблемам с мотором.

Выбор новой цепи

Подобрать цепь для своего автомобиля не так уж и сложно. Правильнее всего будет вести поиски только по VIN-коду, т.к. именно такой поиск гарантирует точный результат. Однако искать можно и по параметрам своего автомобиля. Допускать ошибок нельзя, так как неподходящей цепью не удастся оснастить привод ГРМ. Обычно цепи ищут по:

VIN-коду;
Техническим параметрам авто: марка, модель, а также год выпуска, параметры двигателя;
Коду имеющейся цепи.

Мы советуем автолюбителям искать подходящую цепь или по VIN-коду (гарантирует надежный результат) или по параметрам их транспортного средства. Во втором случае поиск лучше вести в проверенных электронных каталогах. Как правило, сам поиск представляет собой поэтапное указание параметрам автомобиля из выпадающего списка, выбор из категории деталей и последующую выдачу искомой запчасти. Нередко вместе с предложением о покупке автолюбитель получает код цепи. В будущем по этому коду можно будет найти эту же цепь в другом месте или подобрать аналоги от других производителей

Кстати, на производителях стоит заострить свое внимание

Периодичность замены цепи ГРМ

Как указывает большинство автопроизводителей, цепь ГРМ устанавливается на весь период эксплуатации автомобиля. Тем не менее, у этого элемента двигателя есть свойство растягиваться. По этой причине необходимо периодически проверять натяжение цепи. Эту функцию выполняет натяжитель, который со временем изнашивается.

Если натяжитель новый, но цепь уже прилично растянута, тогда ее необходимо менять. Если этого не сделать, то в процессе работы мотора из-за высокой нагрузки привод может проскочить на один-два звена. Эта неполадка в случае с некоторыми моторами может спровоцировать повреждение поршней и клапанов из-за их столкновения (сместился момент, когда поршень находится в верхней мертвой точке, а все клапаны закрыты).

О растяжении цепи ГРМ свидетельствует увеличение шума во время работы мотора. Из-за смещения фаз газораспределения силовой агрегат будет работать нестабильно или вообще не сможет запуститься.

Конечно, не стоит доводить мотор до такого состояния. Во многих моделях авто цепь отхаживает от 100 до 170 тысяч километров пробега. Но если автомобиль аккуратно эксплуатируется, то интервал замены цепи можно увеличить до 200 тысяч. Главное – следить за ее натяжением. Но если машина прошла около 250тыс, то нужно спланировать работы по замене цепи, даже если она визуально выглядит нормально. Микротрещин металла или повреждение одного из штифтов обнаружить крайне сложно, а это рано или поздно приведет к разрыву приводного элемента ГРМ.
