Гнутся ли клапана при обрыве ремня ГРМ: как определить самому

Поломки ременного привода

обрыв ремня. Может быть вызван износом, а также излишним натяжением и выработкой натяжного и паразитного роликов;
проскакивание ремня вследствие срезания зубьев или поломки пружины натяжного ролика(если она предусмотрена конструкцией). Срезанные зубцы не сразу можно обнаружить;
срезание одной из шпонок шестерен или разбивание шпоночного паза;
на некоторых двигателях шестерни распредвала имеют коническую посадку, то есть страховкой от проворачивания шестерни служит лишь момент затяжки болта. (Один мастер недотянул такую шестерню. На мой вопрос :-“И что?” был ответ: – “двенадцать из шестнадцати”. Имелись в виду загнутые клапаны, конечно.)

Простой способ

Для начала вспоминаем, на каких оборотах мотор вдруг внезапно заглох. Вы ехали по трассе или стояли на светофоре — от этого многое зависит.

Если мотор работал на холостых или оборотах менее 2000 об/мин, то загиба скорее всего не было. Если же двигатель работал на оборотах свыше 2500 об/мин и внезапно заглох при движении — то клапана загнуло 100%. Вообще, для более точной диагностики мотор, все же, лучше разобрать и проверить.

Если имеем дело с первым случаем, то выставляем валы по меткам, одеваем новый ремень и пробуем мерить компрессию. Если она положительная во всех цилиндрах, то клапана не загнуло. А если они низкая, то разборка двигателя неизбежна.

Фото взяты из интернета!

Характеристика двигателя 21114

Годы выпуска – (2004 – наши дни) Материал блока цилиндров – чугун Система питания – инжектор Тип – рядный Количество цилиндров – 4 Клапанов на цилиндр – 2 Ход поршня – 75,6мм Диаметр цилиндра – 82мм Степень сжатия – 9,6 Объем мотора – 1596 см. куб. Мощность – 81 л.с. /5200 об.мин Крутящий момент – 125Нм/3000 об.мин Топливо – АИ95, 92(По неофициальным данным) Расход топлива — город 8,8л. | трасса 6,2 л. | смешанн. 7,6 л/100 км Расход масла – 50 г/1000 км Тип масла: 5W-30 5W-40 10W-40 15W40 Сколько масла в двигателе 21114 11183: 3.5 л. При замене лить 3.2 л.

Ресурс : 1. По данным завода – 150 тыс. км 2. На практике – до 250-300 тыс. км

ТЮНИНГ Потенциал – 180+ л.с. Без потери ресурса – до 120 л.с.

Двигатель устанавливался на: ВАЗ 21101 ВАЗ 21112 ВАЗ 21121 ВАЗ 2113 ВАЗ 2114 ВАЗ 2115 Лада Гранта Лада Калина

Особенности конструкции

После модернизации взятого в качестве эталона мотора 21114 двигатель 11183 имеет следующие нюансы конструкции:

«высокий» блок цилиндров – высота увеличена на 2,3 мм в сравнении с 2110;
крепеж – в отверстиях нарезана резьба М12 стандартного шага;
коленвал – оригинальный, стальной, кованый, кривошипный радиус увеличен на 2,3 мм;
прокладка ГБЦ – толщина 1,2 мм, обычная;
камера сгорания – увеличена до 26 см 3 за счет двухступенчатого фрезерования;
катколлектор – трубки короткие, форма блока округлая.

Для снижения себестоимости изготовления в двигатель установлена шатунно-поршневая группа, шкив и маховик коленчатого вала от мотора 2110. Объемы камер сгорания увеличены для двигателя с единственной целью – обеспечение степени сжатия на уровне 9,6 – 10,0.

Гидрокомпенсаторов в этом ДВС изготовителем не предусмотрено, поэтому, с одной стороны, допускается применение масла более низкого качества. С другой стороны – экономию эксплуатационного бюджета при использовании дешевой смазки «съедают» расходы на периодическую регулировку клапанов в СТО, поскольку производитель рекомендует делать ее чаще.

Даже без улучшения характеристик мотор тяговитый и приемистый, вырабатывает заявленный производителем ресурс на 200%. Имеющиеся ремонтные размеры поршневой группы позволяют повысить период эксплуатации с учетом нескольких капремонтов до миллиона км пробега.

На каких двигателях гнутся клапана

Приведем список автомобилей разных марок и моделей в таблице. Двигатели на одних и тех же машинах могут быть разными, поэтому для каждой марки будет своя таблица, в которой есть столбец с указанием «гнутся» и столбец с указанием «не гнутся». Итак, поехали, начнем с самых популярных автомобилей в России:

Порвался ГРМ ВАЗ

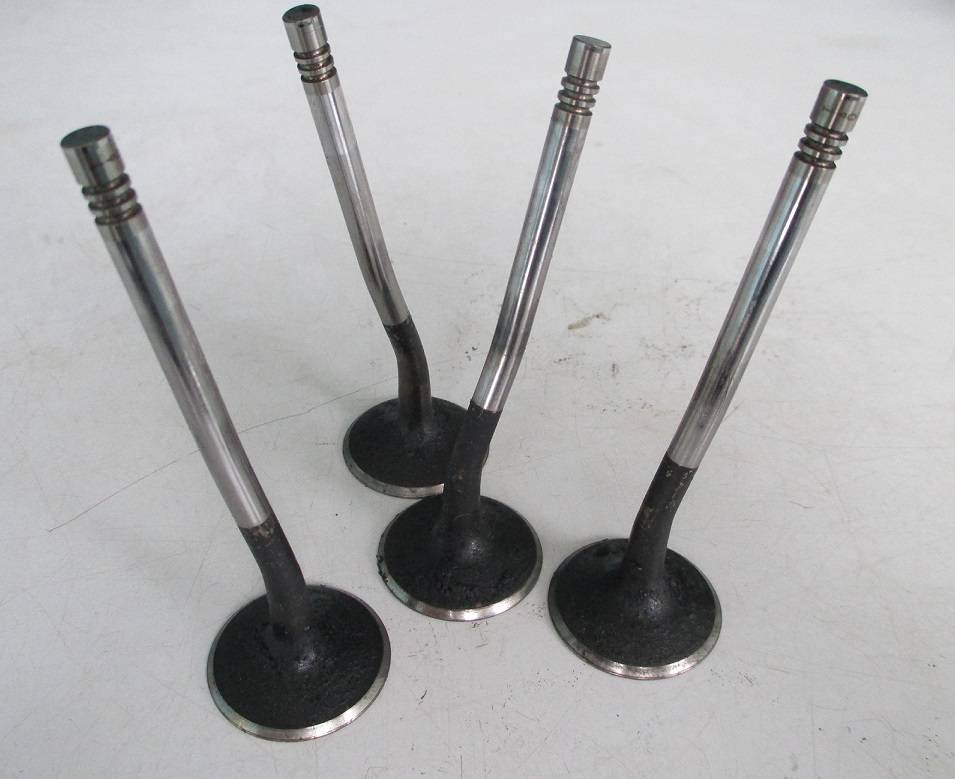

На фото клапана ВАЗ 2110

Погнулись клапана Лады Гранта

Погнулись клапана Лады Ларгус

На Ладе Приора погнулись не только клапана, но и сломало поршень

Двигатели автомобилей CHEVROLET / ШЕВРОЛЕ

Двигатели с турбонагнетателем экономичнее и развивают больше мощности. В таких ДВС топливо сгорает лучше. Принцип работы турбокомпрессоров рассматривали подробно.

Двигатели автомобилей DAEWOO / ДЭУ

На фото изображены погнутые клапана Дэу Нексия

Клапана Дэу ЛаносНет, не ошибка. Модель Ланос есть не только у Шевроле, но и у Дэу.

Как понять что клапана погнуло

В случае обрыва ремня остаётся небольшой шанс на отсутствие повреждений двигателя. Перед снятием головки блока цилиндров необходимо измерить компрессию в цилиндрах в случае, если коленчатый вал можно провернуть. В случае, если клапана повреждены будет наблюдаться отсутствие компрессии. Всегда необходимо отключить аккумулятор при проведении ремонтных работ на двигателе. Для облегчения вращения коленчатого вала надо снять свечи зажигания для бензинового двигателя или накаливания для дизельного двигателя.

Коленчатый вал можно прокручивать только в нормальном положении (обычно по часовой стрелке).

Обрыв ремня/цепи ГРМ: основные причины

Если сравнивать современные моторы с их предшественниками, сегодня двигатели имеют большую мощность и меньший ресурс. Что касается проблемы загиба клапанов, именно для достижения большей отдачи от мотора расстояние от поршня до клапана минимально. Даже слегка приоткрытый клапан гнет во время подъема поршня в ВМТ. Получается, различные технические инновации в двигателестроении никак не отразились на хорошо известной проблеме, которая присуща подавляющему большинству двигателей независимо от типа мотора и производителя. Речь идет о загибе клапанов при обрыве приводного ремня или цепи ГРМ.

Важным правилом во время эксплуатации автомобиля является контроль состояния ремня ГРМ и его своевременная замена. На ремне не должно быть расслоений, трещин или других дефектов. Также не допускается попадание различных техжидкостей на его поверхность. Появление писка, скрипа и других посторонних звуков потребует от владельца произвести проверку натяжения и состояния ремня ГРМ, а также натяжного и других роликов.

Чтобы ответить на вопрос, когда нужно менять ремень ГРМ, необходимо изучить инструкцию по эксплуатации конкретного автомобиля. Зачастую на новых машинах ремень меняется через 60 тыс. пройденных километров или через 2-3года (в зависимости от того, что наступит раньше). Плановая замена на оригинальный ремень предполагает следующую замену каждые 50 тыс. км

Неоригинальные ремни желательно выбирать с осторожностью и менять каждые 40 тыс. км

Теперь несколько слов о цепном приводе. Цепь ГРМ требует меньше внимания, так как замена цепи в среднем необходима один раз в 150-200 тыс. км. и более. При этом необходимо следить за натяжением цепи, состоянием натяжителя и успокоителя цепи. Усиление шума во время работы двигателя, появление металлического лязга и другие признаки укажут на необходимость немедленной проверки данных элементов.

Итак, вернемся к менее надежному сравнительно с цепью ремню. Ремень ГРМ чаще всего рвется по следующим причинам:

износ ремня в результате длительной эксплуатации или использование изделия низкого качества;
заклинивание помпы (водяного насоса);
подклинивание коленчатого вала, распределительного вала;
неисправность натяжного ролика, заклинивание роликов ГРМ;
разрушение ремня ГРМ в результате попадания на его поверхность моторного масла;
механические повреждения после контакта с острыми краями привода ГРМ, шестерней распределительных валов;

Тюнинг ДВС

Для повышения характеристик, которые имеет двигатель 11183, может использоваться тюнинг нескольких видов:

доработка впускного коллектора – шлифовка внутренних каналов, выравнивание их длины либо использование индивидуальных ресиверов, установка 54 мм заслонки, фильтра нулевого сопротивления;
переделка системы выпуска отработанных газов – коллектор по схеме 4/2/1, вынос каталитического нейтрализатора в отдельный узел;
замена распредвала – используются подходящие модификации валов Нуждин или Динамика;
модернизация ГБЦ – фрезеровка;
установка облегченных деталей – Т-образные клапаны, поршня и шатуны.

Практика показывает, что чип-тюнинг для 8 клапанных ДВС не эффективен, а турбирование приводит к повышенному износу деталей, поэтому эти способы применяются редко.

Таким образом, мотор 11183 обладает серьезным преимуществом – не гнет поршнями клапаны при обрыве ременного привода ГРМ. Однако существует ряд недоработок, которые были исправлены лишь в более поздних версиях моторов производителя АвтоВАЗ.

1 По каким причинам рвётся ремень ГРМ?

Ремень ГРМ чаще всего подвержен разрыву по следующим причинам:

продолжительная работа, несвоевременная замена, некачественное изделие;
остановка работы водяного насоса (помпы);
нестабильная работа коленчатого и распределительного вала;
быстрого износа ремня из-за контакта с моторным маслом;
повреждения после соприкосновения с заострённым краем привода ГРМ и шестерни распределительного вала.

При разрыве ремня ГРМ газораспределительный механизм моментально останавливается, клапаны остаются открытыми, коленчатый вал продолжает вращение, а движущиеся поршни наносят удары по открытым клапанам и деформируют их.

Основные причины прогара клапанов

Причины детонации:

2. Нарушение теплового зазора

Если тепловой зазор в клапанном приводе слишком мал, клапан неплотно прилегает к седлу, из-за чего нарушается отвод тепла. Из-за постоянного перегрева в головке клапана появляются трещины, а наиболее теплонагруженные частицы и вовсе откалываются.

Неправильная регулировка выпускных клапанов также может стать одной из причин детонации, так как при высокой температуре появляется риск предпламенных реакций.

3. Влияние позднего и раннего зажигания

При несвоевременном начале горения ТПВС клапана переживают повышенные термохимические нагрузки. Так, при раннем зажигании смесь поджигается раньше расчетного времени приближения поршня к ВМТ. Поэтому пик давления в цилиндре нарастает ранее идеальных 10-15º после ВМТ. Поршень, клапаны и стенки камеры сгорания при этом переживают чрезмерные термические и ударные нагрузки.

Слишком позднее зажигание приводит к тому, что смесь еще активно догорает, когда выпускные клапаны начинают открываться. Опять-таки повышенные термические нагрузки приводят к прогару выпускных клапанов.

3 На каких автомобилях не гнутся клапаны?

Специальные выемки на поршнях двигателя позволяют им не сталкиваться с клапанами при обрыве ГРМ. Поэтому владельцам таких автомобилей не стоит беспокоиться о серьёзных поломках. А каких – расскажем ниже.

АвтоВАЗ

На модели «Самара» (ВАЗ 2108–21099), которые в настоящее время сняты с производства, двигатели с обозначением ВАЗ 21081, 2108, 21091 не повреждают клапаны при обрыве ГРМ.

На моделях десятого семейства – ВАЗ 2110–2112 общими маркировками двигателей, которые не гнут клапаны, являются ВАЗ-2110 8 кл, 2112 и 21124.

В «Самара-2», к которым относятся ВАЗ 2113–2115, моторы 2111 и 21124 тоже относятся к безрисковым.

«Ладе Гранте» и «Ладе Калине» не угрожает опасность с двигателем версии 11183.

«Ауди», «Фольксваген», «Шкода» с двигателем VАG

Обезопасены от деформирования клапанов автомобили с мотором VАG с характеристиками 1,6 ЕZ, 1,8 – с маркировкой RР, ААМ, РF, РL, АGU, ЕV, АВS, а также 2,0 2Е, JS.

«БМВ», «Опель»

Марка	Маркировка мотора
«БМВ»	N46, Н46 с 4-х цилиндровым бензиновым двигателем.
«Опель»	13S, 13N/NВ, 16SН, С16NZ, 16SV, X16SZ, X16SZR, 18Е, С18NZ, 18SЕН, 20SЕН, С20NЕ, Х20SЕ. Кадет 1,3, 1,6, 1,8, 2,0 л 8 кл.

«Пежо»

Во французских «Пежо» со следующими моторами клапаны не деформируются, но обламываются рокера:

607 2,2 hdi 133 л. с. – машина глохнет без посторонних сомнительных звуков;
Вохеr 4 НV, 4 НY.

«Форд»

Владельцам автомобилей американской марки Fоrd с моторами zеtеk 2,0 л и Siеrrа 2,0 СL ОНС 8 кл. не стоит переживать за клапаны в чрезвычайной ситуации с ГРМ.

Китайцы: «Джили», «Лифан»

Марка	Модель и/или маркировка двигателя
«Джили»	СК/МК 1.5 5А-FЕ, МК 1,6 4А-FУ, FС 1,8 7A-FЕ, LC 1,3 8А-FE.
«Лифан»	LF479Q3 1,3 л, Тritеc 1,6 л, 4A-FE 1,6 л, 5A-FE 1,5 л, 1, 8л 7A-FE.

Что делать, чтобы клапана не погнуло при обрыве грм

Для того чтобы клапана не загнуло необходимо следить за состоянием ремня ГРМ. Необходимо менять его по срокам, указанным в сервисной книжке (приблизительно 60–70 тыс. км.) . Но также необходимо периодически производить визуальный осмотр ремня, даже если срок замены не подошёл. Довольно часто ремень рвётся сразу после его установки через 1000–2000 км. Это происходит в том случае, если работы по его замене произведены недоброкачественно.

Периодически снимайте кожух и проверяйте ремень. Осматривайте его с внешней стороны, проверьте рёбра ремня и наличие микротрещин. А также он должен быть не сильно зажат. Такие осмотры проводите время от времени. Как только увидите признаки износа на ремне — это значит пришло время его заменить.

В каких случаях гнет клапана при обрыве ремня ГРМ?

Часто автовладельцы сталкиваются с такой неприятной ситуацией как обрыв ремня ГРМ и последующее загибание клапанов. В подобном случае требуется дорогостоящий и сложный ремонт, расходы на который будут сопоставимы с капитальным восстановлением двигателя. Вопреки расхожему мнению, проблемы с загибанием клапанов чаще всего возникают не при обрыве привода ГРМ, а по причине заклинивания помпы охлаждающей жидкости.

Однако на определённых моторах даже при заклинивании помпы или обрыве ремня ГРМ клапана не загибаются, что позволяет с относительно минимальными затратами полностью восстановить автомобиль. Почему же на одних двигателях требуется дорогостоящий ремонт, тогда как на других моторах можно относительно недорого устранить имеющиеся поломки.

Для начала необходимо разобраться, что происходит с мотором при заклинивании помпы и обрыве ремня ГРМ. В подобном случае распределительный вал, который отвечает за открытие и закрытие клапанов, останавливается, но при этом коленвал вместе с поршневой группой продолжает своё вращение. Как результат, поршни на огромной скорости ударяются о клапана, обламывая или загибая их. В итоге, такой мотор с трудом подлежит восстановлению, а автовладельцу приходится менять клапанную группу и поршни с другими узлами.

На многих японских и вазовских автомобилях поршни имеют специальные проточки, которые позволяют избежать повреждения клапанов при обрыве ремня. На вазовских авто подобное решение объяснялось посредственным качеством привода ГРМ, который часто выходил из строя раньше положенного срока и быстро рвался, что без наличия такой защитной системы могло полностью вывести из строя двигатель автомобиля. Японские инженеры, используя подобную конструкцию с проточенными поршнями, ещё больше повысили надежность своих двигателей, которые даже при наличии таких серьезных неисправностей полностью не выходили из строя, а автовладелец мог с относительно минимальными затратами восстановить свой автомобиль.

Однако у такого решения имеются определенные недостатки. В первую очередь, это повышение расхода топлива и снижение мощности. Именно поэтому сегодня на многих современных автомобилях их производители отказались от наличия таких проточек, при этом автовладельцу настоятельно рекомендуют соблюдать требования по сервису, каждые 50-70 тысяч километров выполнять замену ремня ГРМ и другое обслуживание двигателя. При этом в обязательном порядке требовалось использовать исключительно качественные оригинальные запчасти для подобных ремонтных работ.

Только лишь на китайских автомобилях, которые не блещут надежностью, практически у всех двигателей имеется подобная конструкция с небольшими проточками, предупреждающими повреждение клапанов при обрыве привода газораспределительного механизма.

Узнать, загибает ли клапана при обрыве ремня ГРМ на конкретном двигателе, не составит какого-либо особого труда. Автовладельцу необходимо будет изучить инструкцию к своему автомобилю или обратиться с подобными вопросами на многочисленные тематические форумы в интернете. В интернете можно найти соответствующие таблицы, в которых наглядно предлагается информация о типе мотора на конкретном автомобиле и его безопасность для клапанов при обрыве ГРМ ремня.

При этом необходимо понимать, что какая быть надежная система не использовалась на автомобиле, как бы правильно автовладелец не ухаживал за машиной, всё же полностью исключить вероятность обрыва ремня ГРМ будет невозможно. Причём подобная проблема сегодня характерна не только для двигателей с ременным приводом механизма газораспределения, но и с, казалось бы, вечной цепью.

Это ранее считалось, что цепь будет практически вечной, а владелец такого автомобиля будет полностью избавлен от каких-либо проблем с обслуживанием газораспределительного механизма. Однако сегодня цепи растягиваются уже после 100-150 тысяч километров пробега, требуя вскрытия, дефектовки и ремонта. Если же автовладелец пренебрегает таким сервисным ремонтом, то, в конечном счете, это приводит к серьезным неисправностям и необходимости капитального восстановления двигателя.

Выводы

Обрыв ремня ГРМ или заклинивание помпы может привести к повреждениям клапанов и их загибанию. В прошлом популярностью пользовались двигатели, которые имели специальные проточки на цилиндрах, что предупреждало повреждение клапанов при заклинившем распределительном вале. Однако такая конструкция мотора имеет существенные недостатки, поэтому сегодня большинство автопроизводителей отказались от подобной защитной системы, полагаясь на качество используемых ремней и цепей.

22.07.2019

автоэлектрик

Ремень ГРМ в 4-цилиндровом двигателе DOHCРемень ГРМ — это зубчатый ремень, который соединяет коленчатый вал двигателя с распределительным валом или распределительными валами, как вы можете видеть на рисунке. Ремень ГРМ синхронизирует распределительный вал с положением коленчатого вала, поэтому клапаны будут открываться и закрываться в нужное время относительно положения поршней. Распределительные валы вращаются точно в два раза медленнее коленчатого вала, это означает, что два оборота коленчатого вала равны одному обороту распределительного вала.

В некоторых двигателях ремень ГРМ также может приводить в движение дополнительные компоненты, такие как водяной насос, балансировочный вал, промежуточный вал, ТНВД и масляный насос. Балансировочный вал, промежуточный вал и ТНВД также должны быть синхронизированы с коленчатым валом.

Для правильной работы ремень ГРМ должен находиться под определенным натяжением, которое контролируется натяжителем ремня ГРМ. Некоторые старые автомобили имеют регулируемый натяжитель ремня ГРМ, который необходимо отрегулировать, если ремень ГРМ ослабнет.

Более новые автомобили имеют автоматический натяжитель ремня ГРМ, который не нуждается в регулировке. Если ремень ГРМ ослабнет, он может пропустить зуб «перескочить», и синхронизации распредвала и коленвала не будет

При замене ремня ГРМ очень важно правильно установить метки. Перед установкой нового ремня ГРМ коленчатый вал, распределительный вал и другие компоненты, синхронизированные с коленчатым валом, должны быть определенным образом выровнены

Руководство по ремонту имеет надлежащие инструкции и схему с установочными метками. Неправильно установленный ремень приведет к различным проблемам, таким как отсутствие запуска , вибрация, пропуски зажигания и т. д.

Ремень ГРМ или цепь ГРМ?

Не все автомобили имеют ремень ГРМ — многие автомобили используют цепь ГРМ вместо ремня. Ремень ГРМ со временем изнашивается и требует замены через определенный пробег. Цепь привода ГРМ может работать столько же, сколько и сам двигатель, и ее не нужно заменять, если только с ней нет проблем.

Если вы не знаете, установлен ли на вашем автомобиле ремень ГРМ или цепь, вы можете проверить в руководстве по эксплуатации.

Когда нужно менять ремень ГРМ?

ремень ГРМ имеет трещины, такой ремень нужно срочно менять

Ремень ГРМ должен заменяться с рекомендованными производителем интервалами, обычно от 60 000 километров до 100 000 километров. Вы можете найти рекомендуемый интервал замены в руководстве пользователя . Кроме того, ремень ГРМ необходимо заменить, если он имеет какие-либо повреждения, такие как трещины (см. Рисунок), порезы, или если он пропитан маслом, вытекающим из двигателя, или если он показывает какие-либо признаки чрезмерного износа. Если вовремя не заменить, ремень ГРМ может порваться. Если вы приближаетесь к пробегу для замены ремня ГРМ, или если вы купили подержанный автомобиль, и вы не знаете, был ли заменен ремень ГРМ, лучше попросить своего механика проверить состояние ремня ГРМ.

Что произойдет, если ремень ГРМ порвется?

Если ремень ГРМ порвется, двигатель перестанет работать. Если ремень привода ГРМ обрывается во время движения в двигателе в котором гнёт клапана , распределительный вал прекращает вращаться, оставляя некоторые клапаны двигателя в открытом положении. Более тяжелый коленчатый вал будет продолжать вращаться по инерции, двигая поршни вверх и вниз.

Это заставит поршни ударить по клапанам, которые остались открытыми. Это может привести к серьезному повреждению двигателя с поломанными или изогнутыми клапанами, поврежденными поршнями и, возможно, разрушенными головкой цилиндров и блоком.

Для существенного увеличения надёжности двигателя можно установить кованные поршни, к примеру кованые поршни Opel Astra 1.6 A16XHT.

Повреждение будет менее значительным в двигателе на котором не гнёт клапана (к примеру 3S-FE у Тойоты), но в любом случае двигатель заглохнет, оставив вас в затруднительном положении.

Ремни ГРМ, цепи или шестерни — все делают одно и то…
Ниссан мурано z51 схема приводных ремней
Митсубиси описание системы SRS
Шум и вибрации двигателя
4 основные причины проблем с отопителем
Датчик массового расхода воздуха (MAF): как он…

Признаки прогара клапана

В случае прогорания в цилиндре на такте сжатия не развивается достаточное давление, так как часть топливно — воздушной смеси (ТПВС) просачивается через клапан. Поэтому сгорание в таком цилиндре происходит неправильно либо отсутствует полностью, что естественным образом отображается на работе двигателя.

Симптомы прогара клапана:

В автомобилях с функцией самодиагностики на приборной панели загорится сигнальная лампа Check Engine. Считав диагностическим прибором неисправности, вы, скорее всего, увидите ошибки по пропускам зажигания, бедной/богатой смеси. Первый тип ошибки регистрируется вследствие неравномерности вращения коленчатого вала, возникающей при неисправности в каком-либо из цилиндров. Второй связан с неправильным горением в неработающем цилиндре, вследствие чего часть ТПВС летит в выхлопной тракт, сбивая с толку кислородный датчик (лямбда-зонд).

После выявления кода неисправности по конкретному цилиндру можно смело выкручивать свечу для замера компрессии. Если же ошибок нет, придется прибегнуть к более искусным методам диагностики.

Что делать, чтобы клапана не погнуло при обрыве грм

Что происходит при обрыве

Последствия обрыва ремня ГРМ целиком зависят от конструкции силового агрегата. Чтобы представить себе, что произойдет в этот момент, нужно обратиться к механике работы двигателя внутреннего сгорания.

В работающем двигателе поршни непрерывно движутся из одной мертвой точки в другую. Во время такта впуска поршень движется вниз, и открывается впускной клапан, во время такта выпуска открывается выпускной клапан, поршень при этом движется вверх. В тот момент, когда поршень находится в верхней мертвой точке, все клапана должны быть закрыты.

Если происходит обрыв ремня ГРМ, распредвал перестает вращаться, и клапана останавливаются в одном положении. Коленвал при этом продолжает вращаться по инерции, и поршни устремляются навстречу открытым клапанам.

Современные многоклапанные моторы сконструированы таким образом, чтобы получить максимальную мощность при небольшом объеме, поэтому поршни таких выточек не имеют, или они недостаточно глубокие. Для таких двигателей обрыв ремня ГРМ означает неизбежную встречу поршней с клапанами, отчего последние гнутся.

Мастера в автосервисах, как правило, справедливо советуют в любом случае менять весь комплект клапанов.

Чем выше обороты коленвала в момент обрыва, тем тяжелее последствия. Помимо загиба клапанов, могут лопнуть их направляющие втулки, что в свою очередь грозит ремонтом или заменой головки блока цилиндров или самого блока. Кроме этого, от удара могут разрушиться поршни.

Известны даже случаи, когда обрыв происходил на высокой скорости, и от удара загибались все клапана, головка блока получала повреждения, «несовместимые с жизнью», лопались направляющие втулки, а их осколки насквозь прошивали поршни. Ремонт таких моторов обходится чрезвычайно дорого. Согласно статистике, чаще такие повреждения получают двухвальные (DOHC) двигатели японских производителей.

Однако, в сравнении с дизелями, последствия обрыва ремня ГРМ для бензиновых моторов, довольно легкие. Из-за специфики конструкции, клапаны почти не имеют свободного хода, когда поршень находится в ВМТ. В результате обрыва разрушения принимают характер домино:

гнутся клапана;
разрушается распредвал, его подшипники;
головка блока;
гнутся шатуны и толкатели.

При обрыве на высоких оборотах также возможно разрушение поршней и повреждение блока цилиндров.

Причины, по которым гнёт клапана

Можно выделить следующие основные причины:

Состояние ремня грм (трещины, износ зубьев, ремень перетянут или ослаблен)
Несоблюдение сроков замены ремня (большой пробег автомобиля).
Попадание инородного тела (следует проверить правильность установки защитной крышки)

На каких машинах гнёт клапана

На большинстве автомобиле при обрыве ремня грм возникает проблема загиба клапанов

Неважно даже работает ли мотор на холостых оборотах или идёт по трассе. Все равно из они могут погнуться

Важно именно насколько провернуло шестерёнку при обрыве ремня. Загиб может произойти на 8, 16 и 20 кл. моторах, на дизелях и бензиновых двигателях, малолитражках и автомобилях с большим рабочим объёмом. Поэтому очень важно своевременно производить замену ремня газораспределительного механизма. Но обрыв грм не всегда приводит к загибанию.

На каких машинах не гнёт клапана

На некоторых двигателях имеется небольшая защита – проточки, представляющие небольшие выемки. Данные проточки установлены для того, чтобы при высоких оборотах поршень не догнал закрывающийся клапан. Но при разрыве ремня грм они также помогают уменьшить негативные последствия, а в некоторых случаях совсем не гнёт клапана.

Иногда автовладельцы вытачивают их самостоятельно, но это не всегда правильно. Так как наличие данных выемок ведёт к снижению двигателя, увеличению расхода топлива, и содержания окислов азота в отработавших газов. Многие автокомпании сейчас отказались от подобной защиты.

Самым надёжным методом борьбы с загибанием клапанов является своевременная замена ремня
