Автоматическая коробка передач PowerShift: что нужно знать

Ремонт сцепления в РКПП PowerShift Ford Focus 3

В Ford Focus 3 с АКПП на самом деле установлена роботизированная КПП это классическая механическая КПП, но с электронным приводом переключения передач и включения сцепления. В этой РКПП PowerShift использовано 2 сцепления, для того, чтобы момент тяги от двигателя никогда не прерывался. Первое сцепление работает для нечётных передач (1-3-5), а второе — для чётного ряда (2-4-6). В салоне авто стоит обыкновенная ручка переключения передач, как у прежнего гидромеханического автомата.

К нам в Автоцентр ВИАДУК обратился владелец Ford Focus 3 с жалобой на появившийся шум при начале трогания и медленном движении с не до конца отпущенной педалью тормоза. Автомобилю 6 лет отроду, пробег чуть больше 30 тысяч км. Все симптомы указывают на некорректность работы сцепления нечётного ряда передач.

Производим демонтаж коробки. Сначала сливаем масло из АКПП.

Далее производим разборку под капотом, чтобы добраться до верхних узлов крепления РКПП, а такжже отсоединяем все электрические жгуты управления.

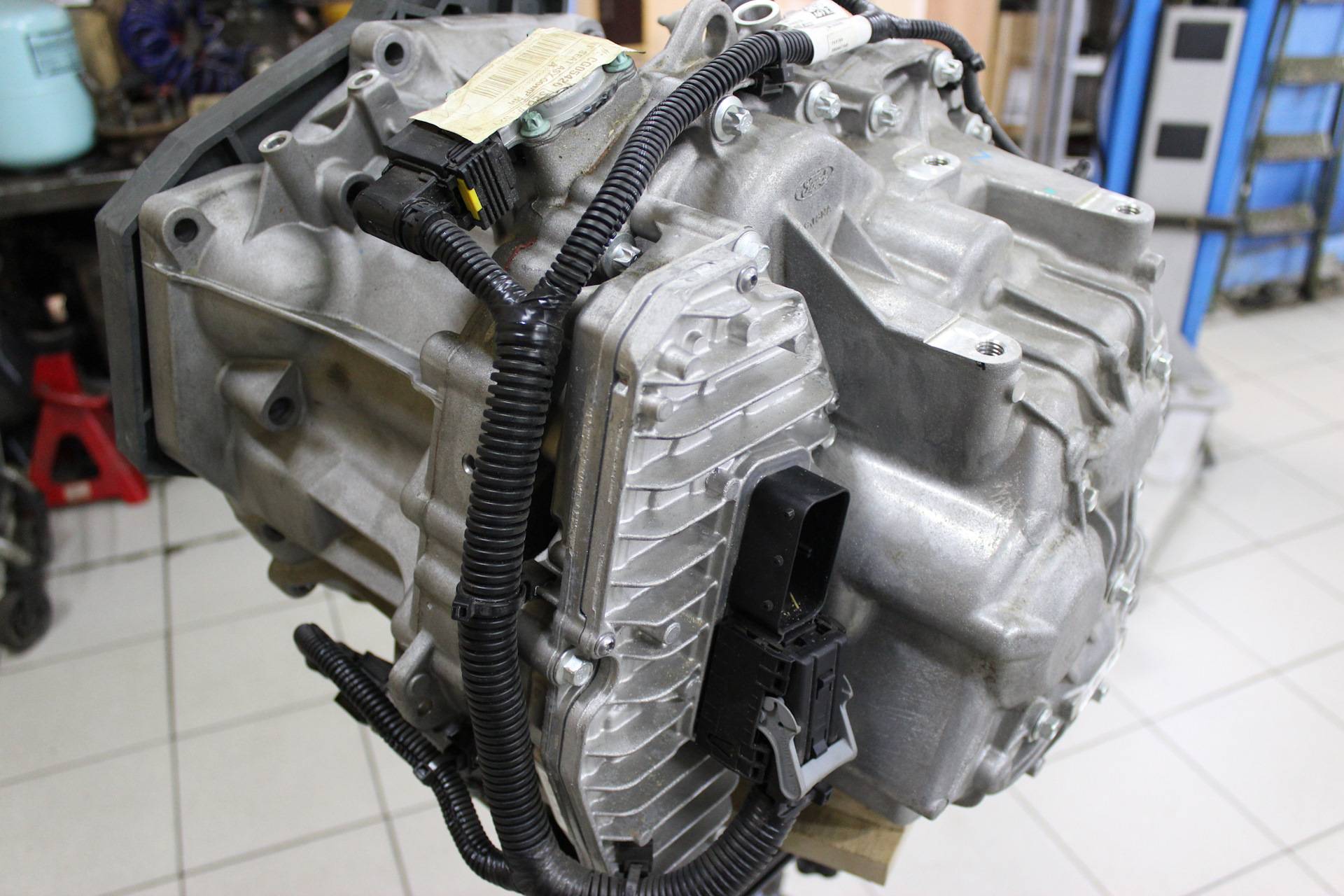

А затем, подвесив на опоре ДВС и отдельно РКПП, опускаем коробку.

После снятия РКПП осматриваем открывшиеся узлы. Маховик ДВС в идеальном состоянии.

Извлекаем из РКПП сцепление и все его рабочие элементы, осматриваем открывшееся пространство. Замечаем черезмерное отложение пыли от фрикционных накладок сцепления.

Выкладываем все элементы механизма на стол и проводим дефектовку.


Обнаружили первоисточник неисправности — механизм, который отвечает за перемещение вилки включения сцепления нечетных передач (1-3-5) ходит крайне тяжело, закусывая.


Затруднённый ход привода вилки отмечен на фото красными стрелками. Электромотор, который его перемещает, работает с перегрузкой. Требуется замена этой вилки.

Осматриваем диски сцепления, выясняется, откуда так много накопилось пыли от фрикционных накладок. Из-за неправильной работы вилки диск сцепления получил слишком сильный износ.

В итоге требуется замена полного комплекта сцепления и механизмов его включения. Но перед этим мы полностью очищаем корпус РКПП пыли.


Получаем со склада запасных частей новый комплект приводных элементов сцепления


И само сцепление.


Проверяем его со всех сторон


Сборка и установка РКПП в автомобиль производим в обратной последовательности с использованием необходимого спец.инструмента. После сборки на прогретом автомобиле требуется произвести процедуру обучения РКПП и её настройки. Данную процедуру проводим с помощью внешнего компьютера и дилерского ПО IDS.


В итоге ремонт полностью окончен, автомобиль готов к выдаче. Фактически на ремонт потрачен один рабочий день.

Коробка ДСГ (DSG) и Powershift: особенности и отличия

Итак, роботизированные коробки передач с двумя сцеплениями фактически являются своеобразным симбиозом «механики» и гидромеханического «автомата». Если коротко, такой робот представляет собой две механические коробки, которые объединены в одном корпусе. Одна КПП отвечает за четные передачи, тогда как другая за нечетные.

Коробки – робот данного типа ставятся на разные автомобили с учетом максимального крутящего момента ДВС. Как правило, «мокрое» сцепление встречается на автомобилях с мощным двигателем, так как считается более выносливым и надежным.

Работой трансмиссии и пакетами сцепления управляет элемент под названием мехатроник. Мехатроник представляет собой сложное устройство (ЭБУ АКПП и гидроблок), являясь «мозгом» роботизированной коробки передач.

Благодаря такой конструкции, пока автомобиль движется на одной передаче, следующая передача также выбрана и включена. В момент переключения ЭБУ остается только размокнуть сцепление предыдущей передачи и задействовать сцепление следующей.

Первыми данную КПП начал активно продвигать Volkswagen, оснащая роботом DSG почти все свои модели. Трансмиссия Powershift находится на втором месте после DSG и сегодня устанавливается на подавляющее большинство моделей Ford.

Что касается отличий, для Volkswagen DSG сами коробки, компоненты для них, а также программное обеспечение реализует компания Borg-Warner. Для Ford Powershift трансмиссию, ПО и комплектующие поставляет фирма Luk, а также Getrag.

Однако если говорить о том, чем отличается DSG от Powershift, основные отличия можно выделить в количестве передач и настройках (программном обеспечении), а не в самой конструкции. Другими словами, принцип работы этих КПП одинаков, также большинство узлов и составляющих компонентов устроены похожим образом, однако настроены коробки немного по-разному.

Частые неисправности DSG и Powershift

Как могло показаться на первый взгляд, преселективный робот является той самой трансмиссией будущего, которая вскоре полностью вытеснит аналоги. На самом деле, это не так.

Хотя преселктивная РКПП дешевле автомата, комфортна и менее чувствительна к нагрузкам, основной проблемой является надежность отдельных узлов. Причем это в полной мере касается как DSG, так и Powershift.

Отметим, среди автовладельцев бытует мнение, что Powershift надежнее DSG. Данное утверждение также является не совсем верным, так как первой на рынок массово «ворвалась» ДСГ, затем начались поломки и только после этого Volkswagen начал активно дорабатывать свой агрегат.

В компании Ford, напротив, обратили внимание на опыт конкурентов  и сразу учли некоторые ошибки, а также проводили политику предоставления расширенных гарантий, активно взаимодействовали с клиентами, выполняли бесплатный гарантийный ремонт и т.д.   . В результате массовое недовольство  больше затронуло именно DSG, а не Powershift

Однако это никак не значит, что робот от Ford лучше. В обоих случаях, как на ДСГ, так и на Пауэршифт (особенно с сухим сцеплением) проблемы часто возникали с модулем TCM Powershift или мехатроником DSG

В результате массовое недовольство  больше затронуло именно DSG, а не Powershift. Однако это никак не значит, что робот от Ford лучше. В обоих случаях, как на ДСГ, так и на Пауэршифт (особенно с сухим сцеплением) проблемы часто возникали с модулем TCM Powershift или мехатроником DSG.

Также можно выделить быстрый износ пактов сцеплений, появление рывков, толчков при переключении передач, вибрации при разгоне, течь сальников, заклинивание вилок сцепления, переход коробки в аварийный режим и т.д. Например, течь сальников первичного вала Повершифт приводила к тому, что трансмиссионное масло начинало попадать на сцепления. В результате сцепление начинало проскальзывать.

Что касается ремонта, особенно если машина не на гарантии, суммы оказывались просто запредельными, так как кроме узловой замены дилер зачастую предложить ничего не может. На практике это означает полную замену мехатроника, пакетов сцеплений, датчиков, сервомеханизмов и т.д.

Так или иначе, вполне очевидно, что как Ford, так и Volkswagen имели целый ряд проблем с переселективными коробками на начальном этапе. Еще следует добавить, что в неисправности коробки передач не всегда виновником оказывался сам производитель. Дело в том, что многие по ошибке принимали DSG или Powershift за обычный автомат, быстро выводя из строя сцепление в пробках.

Другие же, напротив, считали, что раз коробка похожа на МКПП, ее можно эксплуатировать «жестко» (резкие старты, пробуксовки, езда с максимальными нагрузками в ручном режиме, перевозка грузов и т.д.).

Однако те владельцы, чьи КПП из первых образцов и коробка еще не ремонтировалась, должны быть готовы к тому, что в скором времени может потребоваться сложный и дорогостоящий ремонт, так как в большинстве случаев такие машины уже не на гарантии.

Уровень масла

При эксплуатации автомобиля важно следить за уровнем масла не только в двигателе, но и в коробке. Как мы уже сказали ранее, привычного щупа в роботизированной трансмиссии нет

Но как проверить масло в АКПП «Форд-Фокус-3» Powershift? Для этого нужно получить доступ к днищу. Далее следует открутить контрольное отверстие в коробке и заглянуть в него. Если уровень низкий, масло в отверстии будет отсутствовать. Если коробка работает с низким его уровнем, возможны различные поломки. Трансмиссия работает нестабильно. В некоторых случаях помогает долив масла. Лить его нужно до тех пор, пока оно не будет сочиться из данного отверстия. Это говорит о том, что уровень масла в АКПП Powershift максимальный.

Распространенные неисправности РКПП PowerShift

РКПП Powershift – современная, технологичная трансмиссия. При ее разработке применялись самые передовые технологии. Она довольно компактна, имеет небольшой вес и обладает высокими техническими характеристиками (подробнее здесь: «История появления РКПП Powershift»). Но учитывая все эти показатели, РКПП становится заложницей пристального внимания к ее эксплуатации и обслуживанию.

Чтобы не доводить РКПП Пауэр Шифт до критического состояния и, соответственно, капитального ремонта, при эксплуатации транспортного средства необходимо обращать внимание на следующие показатели неисправности агрегата:

01

При движении автомобиля КПП самостоятельно переходит в «нейтральный» режим, на панели приборов загорается индикатор неисправности. Без перезапуска двигателя автомобиль теряет способность к перемещению. Причиной данной неисправности, скорее всего, является выход из строя выжимного подшипника коробки передач.

02

«Пробуксовка» сцепления. При попытке повысить обороты, скорость автомобиля должным образом не увеличивается. Происходит это, как правило, при выходе из строя дисков сцепления.

03

При движении с места автомобиль, оснащенный КПП Powershift, дергается, при переключении передач происходят ощутимые толчки, так же как и при движении в пробках. Причиной неисправности, как правило, служит выход из строя исполнительного механизма управления сцеплением.

04

Переключение передач происходит с задержкой — «зависанием».

05

Отсутствие возможности включения конкретной передачи.

06

При переключении передач происходит явная слышимость посторонних механических звуков.

07

При переводе рычага КПП между передачами доносится «металлический» инородный звук.

08

При работе трансмиссии ощущается вибрация по автомобилю. Как правило, является свидетельством износа шестеренок валов и синхронизаторов коробки Пауэр Шифт.

09

Подтекание трансмиссионного масла в РКПП. Свидетельство износа или перекоса сальников (подробнее здесь: Замена сальников трансмиссии Powershift), что приводит к снижению уровня масла и всех вытекающих из этого последствий (подробнее здесь: Замена масла в трансмиссии Powershift).

10

На панели приборов высвечивается индикатор ошибки и, как правило, РКПП Powershift встает в режим аварийной работы.

11

Сбои в работе электронно-механического блока управления, требующие «перепрошивки» программного обеспечения.

Причинам появления вышеперечисленного может являться повреждение дисков сцепления, шестеренок, сальников, вилок, ошибок в ЭБУ и т.д. Кстати, электронный блок управления очень подвержен чрезмерному воздействию внешних факторов (например, при отсутствии защиты поддона картера). Грязь, влага и реагенты, «летящие» из-под колес, при попадании внутрь блока приведут к выгоранию цепей ЭБУ.

Итак, каждый механизм в процессе эксплуатации со временем изнашивается. Какими бы современными и надежными не были роботизированные КПП Пауэр Шифт, они также требуют внимания и регулярного технического обслуживания. Любая неисправность должна быть подвергнута тщательной диагностике, выявлению причины ее появления и дальнейшему устранению.

Отметим, что в нашем профессиональном сервисе имеется все необходимое оборудование, а наши специалисты обладают огромным опытом проведения всех мероприятий по обслуживанию трансмиссии Powershift. Так же на любой проведенный ремонт мы даем серьезную гарантию.

Учтите, что своевременно проведенное обслуживание обеспечит дальнейшую эксплуатацию автомобиля без глобальных затрат. Лучше устранить небольшую проблему коробки вовремя и не доводить ее до серьезных повреждений и капремонта!

Типы конструкции РКПП Пауэр Шифт

Производитель предлагает две разновидности трансмиссий под своей торговой маркой.

«Мокрое сцепление»

Мокрое сцепление – имеет маркировку WD (Wet Dual Clutch – мокрое сцепление) и основано на привычном для многих гидравлическом управлении и работе в среде масла.

  1. входная ступица;
  2. ступица первой муфты;
  3. ступица второй муфты;
  4. ведущий диск;
  5. пакет дисков второй муфты;
  6. пакет дисков первой муфты;
  7. диафрагменная пружина;
  8. поршень;
  9. гидроцилиндр первой муфты;
  10. первичный вал первого ряда;
  11. первичный вал второго ряда;
  12. главная ступица;
  13. поршень;
  14. витковая пружина;
  15. гидроцилиндр второй муфты.

«Сухое сцепление»

Сухое сцепление – маркировка DD (Dry Dual Clutch – сухое сцепление) подразумевает процесс управления, который основан на задействовании систем электронно-механического типа.

  1. первичный вал 1;
  2. выжимной подшипник 2;
  3. диафрагменная пружина 2;
  4. нажимной диск 1;
  5. ведущий диск;
  6. двухмассовый маховик;
  7. диск сцепления 2;
  8. нажимной диск 2;
  9. диск сцепления 1;
  10. диафрагменная пружина 1;
  11. выжимной подшипник 1;
  12. первичный вал 2.

Сухое сцепление оптимально подходит для авто с малой мощностью силовой установки. А вариант с мокрым сцеплением станет отличным решением для тех ТС, которые обладают мощным мотором и относятся к премиум-сегменту.

Расшифровка аббревиатуры трансмиссии 6DCT Getrag

Каждая РКПП Пауэр Шифт от Гетраг имеет свою уникальную аббревиатуру. Именно она указывает на технические показатели конкретного модуля и его основные возможности. Для примера рассмотрим вариант с 6DCT470, который расшифровывается следующим образом:

  • 6 – передачи, которые доступны в этом агрегате;
  • D – двойной формат исполнения системы (Dual);
  • C – муфта сцепления (Clutch);
  • T – КПП (Transmission);
  • 470 – значение момента силы (Torque).

Техническая характеристика трансмиссии 6DCT Getrag

Рассмотрим первый вариант на примере модели 6DCT470:

  • Наибольшая скорость на входе – 7600 об/мин;
  • Наибольшее значение момента силы – 470 Нм;
  • Сухой вес – 99 кг;
  • Общая длина – 34,8 см;
  • Межосевой промежуток – 21,5 см;
  • Параметр передаточного значения основной передачи – 16,5;
  • Вариативность чисел передаточного типа – 4,99 – 6,48.

и второй вариант с сухим сцеплением на примере 6DCT250:

Устройство Powershift

В устройство РКПП Powershift входит две приводные шестерни главной передачи. Для каждой из них используется индивидуальное сцепление. По этой причине блок коробки оснащен двумя первичными валами. Еще одна особенность конструкции в том, что один из ведущих валов расположен внутри другого. Такое расположение обеспечивает меньшие размеры модуля, если бы эти механизмы стояли в разных плоскостях.

Наружный вал отвечает за переключение четного ряда передач и включает задний ход. Внутренний вал также называется «центральный», и им приводится во вращение каждая нечетная передача. На фото ниже показана схема этой конструкции:

А — внутренний приводной вал нечетного ряда передач; В — наружный приводной вал четного ряда передач; С — сцепление 1; D — сцепление 2 (в кружках указаны номера передач)

Несмотря на то, что Powershift относится к автоматическому типу коробок, в ее конструкции нет гидротрансформатора. Также в устройстве РКПП нет планетарной передачи и фрикционных муфт. Благодаря этому работа трансмиссии не расходует мощность силового агрегата, как при функционировании классического гидротрансформатора. При этом мотор теряет намного меньше крутящего момента. В этом заключается основной плюс робота.

Для управления переходом с пониженной скорости на повышенную и обратно используется отдельный электронный блок управления (ТСМ). Он устанавливается на самом корпусе коробки. Также в электронную схему агрегата входит несколько датчиков, но помимо сигналов от них блок управления еще собирает информацию и от других сенсоров (нагрузка мотора, положение дросселя, скорость вращения колес и т.д. в зависимости от модели авто и систем, которые в нем установлены). На основании этих сигналов микропроцессор трансмиссии самостоятельно определяет, какой режим активировать.

За счет той же информации электроника обеспечивает регулировку сцепления и определяет момент переключения скорости. Исполнительными механизмами в этой конструкции выступают электродвигатели. Они перемещают диски сцепления и ведущие валы.

Этапы замены масла в АКПП FORD FOCUS 3

Повышение цен на бензин в 2020 году в России, последние новости

Менять масло в акпп форд фокус 3 совсем не сложно, процедура проводится в несколько этапов. В специализированных сервисах для откачки масла используют особые насосы, обеспечивающее полный слив жидкости. Самостоятельная смена масла проводится в несколько этапов.

  • Перед началом процедуры рекомендуется прогреть машину в течение нескольких минут. Теплое масло более жидкое и быстрее вытекает.
  • Далее нужно поместить машину на подъемник или поднять при помощи домкрата. Также подойдет яма в гараже.
  • Демонтировать нижнюю защиту двигателя (картер) для доступа к сливным отверстиям.
  • Очистить рабочую поверхность от грязи металлической щеткой.
  • Так как коробка Powershift имеет двухкамерную конструкцию, пробок для слива тоже будет две. Нужно установить емкость и аккуратно открутить пробки шестигранником. Желательно сливать отработанную жидкость из камер по очереди – горячее масло может попасть на кожу и вызвать ожог.

Пока стекает трансмиссионная жидкость, можно поменять масляный фильтр. На форд фокус он расположен левее корпуса коробки.

  • После того как масло полностью стечет, нужно обезжирить пробки специальной жидкостью и покрыть их слоем герметика, после чего аккуратно вкрутить их на место и хорошо затянуть.
  • Далее можно заливать новое масло. Для этого откручиваются две пробки – заливного отверстия (находится в верхней части АКПП) и контрольного (рядом со сливными отверстиями). В процессе заливки нужно следить за контрольным отверстием – процесс будет завершен, когда из него потечет свежее масло.
  • После этого автомобиль должен поработать 10-15 минут, чтобы масло равномерно распределилось внутри коробки. После этого нужно проверить уровень масла, при необходимости долить небольшое количество.

Преимущества своевременной замены масла в АКПП

Своевременная замена масла в powershift не только продлит срок службы автомобиля в целом, но и обеспечит ряд очевидных преимуществ:

  • Снизится степень износа фрикционных дисков и шестерней;
  • Работа АКПП станет практически бесшумной;
  • Будет обеспечен высокий КПД, передача крутящего момента будет проходить с минимальным сопротивлением;
  • Снизится вероятность поломки планетарного механизма;
  • Будет сохранена максимальная мощность двигателя.

Замена масла в АКПП – FORD – процесс несложный и относительно недорогой. Проводить процедуру желательно в специализированном сервисном центре, однако стоимость такой услуги будет достаточно велика. Заменить масло вполне можно и самостоятельно – это поможет сэкономить средства и продлить срок службы автомобиля. Главное правило – следить за уровнем и состоянием трансмиссионной жидкости, чтобы не пропустить появление тревожных симптомов. Пренебрежение может стоить дорого – ремонт АКПП Powershift выльется в круглую сумму. Проявите немного внимания к своему автомобилю, это наверняка поможет избежать дорогостоящего ремонта в будущем.

Выбираем «робот» или нет?

Перед покупкой автомобиля с роботизированной КПП прежде всего стоит задуматься, нужен вам такой вариант трансмиссии или нет.

Если это бюджетный автомобиль, то следует учитывать, что в условиях тяжелого трафика или плохих дорог в зависимости от региона страны классическая «механика» – вариант более предпочтительный и по износостойкости, и по экономичности средств на ремонт. Если вы все-таки жаждете комфорта и экологичности от вашего автомобиля, следует смотреть в сторону машин с преселективной роботизрованной КПП. Сейчас их достаточно много на авторынке, хотя основным поставщиком является концерн Volkswagen с распространенной коробкой DSG. Она устанавливается и на VW, и на Skoda, и на Audi. Хотя сейчас свои преселективы продемонстрировали Ford, BMW, Volvo, Fiat и многие другие производители.

Роботизированные КПП быстро забирают себе нишу, в которой долгое время себя комфортно чувствовали гидротрансформаторные КПП, и в скором времени мы наверняка увидим их повсеместное распространение, в том числе и на отечественных машинах.

Как работает коробка Пауэр Шифт Powershift DCT250 (сухое) и DCT450 (мокрое)

Роботизированная трансмиссия PowerShift – результат усердного сотрудничества американских и немецких инженеров. В коробках передач такого типа сочетаются элементы механических и автоматических КПП – здесь взято лучшее из уже существующих наработок, и дополнено инновационными решениями. Данная трансмиссия имеет довольно сложную и необычную конструкцию. Поэтому мы предлагаем разобраться, как работает коробка Пауэр Шифт (PowerShift) DCT250 (сухая) и DCT450 (мокрая).

Коробка DCT-250 — «сухое» сцепление

Версия DCT-250 имеет шесть передач и оснащается двойным сцеплением сухого типа. Чаще всего эта модель КПП встречается на автомобилях Ford Focus 3.

Из особенностей устройства сразу стоит выделить:

  • Управление при помощи электронного модуля ТСМ и электромеханического привода;
  • Двухкомпонентное строение картера из алюминия;
  • Литое исполнение всех элементов, участвующих в переключении;
  • Использование более жестких, косозубых шестерен;
  • Одновременное зацепление нескольких шестерен передач, для непрерываемости крутящего момента.

Особенности конструкторского решения

От альтернативных систем, PowerShift отличается наличием сразу двух первичных валов. Один из них имеет полое строение, а второй – располагается внутри, по принципу «матрешки». Для взаимодействия с валами используется также довольно компактное, сдвоенное сцепление «сухого» типа.

В данном случае фрикционные диски находятся воздухе, что оправдано ввиду сравнительно небольшого крутящего момента — 250 Нм. Такое сцепление меньше весит, обладает более высоким КПД и в целом более эффективно. Из недостатков можно отметить лишь ускоренный износ фрикционов (в сравнении с «мокрой» системой).

Два первичных вала используются параллельно, что позволяет быстро включить любую из шести доступных ступеней. Выбор нужной шестерни происходит при помощи специальных вилок переключения, а соответствующие указания исходят от блока ТСМ. Модуль передает сигналы на бесщеточные электродвигатели, а те – выполняют команды, включая барабаны переключения передач. В свою очередь, каждый барабан оснащается одним шлицем, который и воздействует на механизмы КПП.

Какое из двух сцеплений будет использоваться, зависит от текущей передачи. Первый диск работает только с четными передачами, второй – лишь с нечетными и задним ходом. Использование нужного сцепления обеспечивается за счет пары нажимных дисков.

Принцип переключения передач

От мотора, крутящий момент передается к маховику и одному из нажимных дисков. Последний же приводит в действие одно из сцеплений. В зависимости от текущей передачи, поток мощности поступает на наружный или внутренний первичный вал.

На конце первичных валов находятся малые шестерни, транслирующие крутящий момент на нужную шестерню выходного вала. В любом случае, передача потока мощности к дифференциалу происходит благодаря ведущей шестерне выходного вала.

В целом, трансмиссия PowerShift DCT-250 по принципу работы схожа с обычными автоматическими КПП с гидротрансформатором. При этом потери мощности в Пауэр Шифт сведены к минимуму, а ее надежность не уступает «механике».

Пауэршифт: основные отличия от механики и автомата

Коробка передач пауэршифт отличается от МКПП тем, что водителю не требуется отвлекаться на переключение передач. Данная функция полностью доверена автоматической электронной системе. Робот самостоятельно определит необходимость в изменении соотношения крутящего момента от нагрузки и осуществит плавное включение нужной передачи. В коробке пауэршифт, как и в МКПП, в момент включения передачи производится выключение сцепления. Сцепление в powershift также управляется посредством электроники.

Несмотря на то, что по основным признакам работы коробка пауэршифт напоминает автоматическую КПП, в ней реализованы практически все принципы переключения, которые используются в механике, роботизированная коробка имеет принципиальное отличие от автомата в способе переключения передач.
