Меняем подшипник задней ступицы на ВАЗ-2110 своими руками

Способы замены подшипника передней ступицы на ВАЗ-2110

Процедура замены не самая простая, зато можно сэкономить тысячу-полторы. Именно такую сумму просят только за работу на СТО.

Чтобы все прошло гладко, нам будет необходим съёмник ступичных подшипников 2108-2112. К сожалению, без него мы не сможем ни снять, ни запрессовать новый подшипник. Винтовой съёмник очень простой по конструкции и стоит около 300-380 рублей, поэтому не станет обузой для бюджета и пригодится не раз. Ещё нам понадобится ключ или головка на 30 и стандартный набор инструментов.

Технология замены подшипника зависит от того, будем ли мы проводить попутный ремонт или замену элементов подвески, тормозной системы или рулевого управления. Можно пойти по одному из трёх путей:

  1. Демонтаж подшипника без снятия поворотного кулака . Самый быстрый и простой способ. Не потребуется даже смотровая яма. Он хорош ещё тем, что мы не нарушаем выставленный развал колес. Минус его в том, что выпрессовывать обоймы на весу не очень удобно.
  2. Замена со снятием кулака . Работы куда больше, но зато сам подшипник можно снять в тисках на верстаке.
  3. Демонтаж ступицы в сборе со стойкой . Этот вариант самый трудоёмкий и используется тогда, когда мы попутно меняем стойку, сайлентблоки, шаровые, поворотный подшипник стойки или другие детали. Полностью снимать стойку для замены подшипника нерационально и долго.

Если снять кулак, то выпрессовать подшипник получится и без съемника.

Алгоритм замены

Имея все необходимые инструменты, можно без промедления начинать работу. Мы заменим подшипник, следуя первому алгоритму, то есть без разборки стойки и кулака

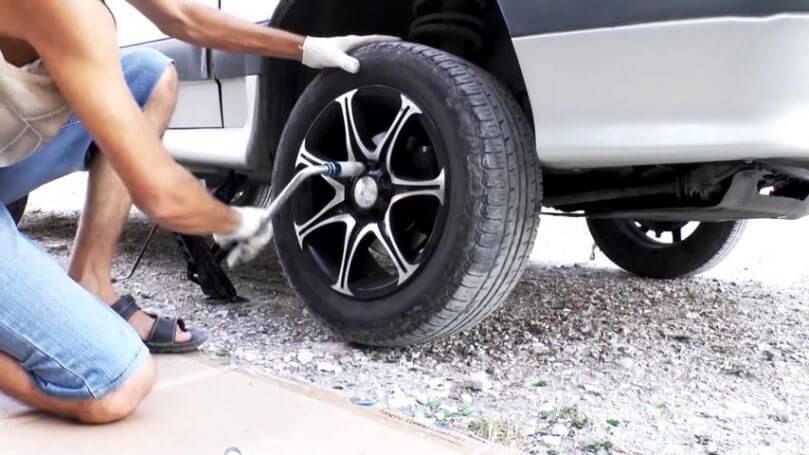

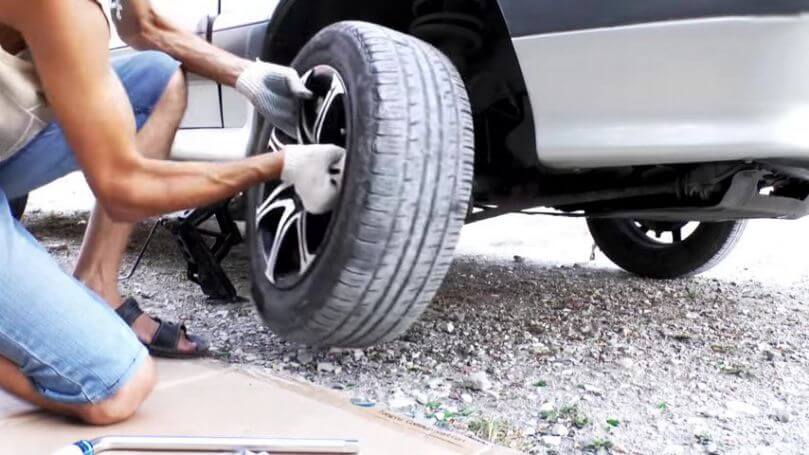

  1. Устанавливаем автомобиль на ровную поверхность, затягиваем ручник и ставим упоры под задние колеса.
  2. Снимаем защитный колпачок гайки подшипника.

Снимаем защитный колпак.

Подставляем опору под днище автомобиля.

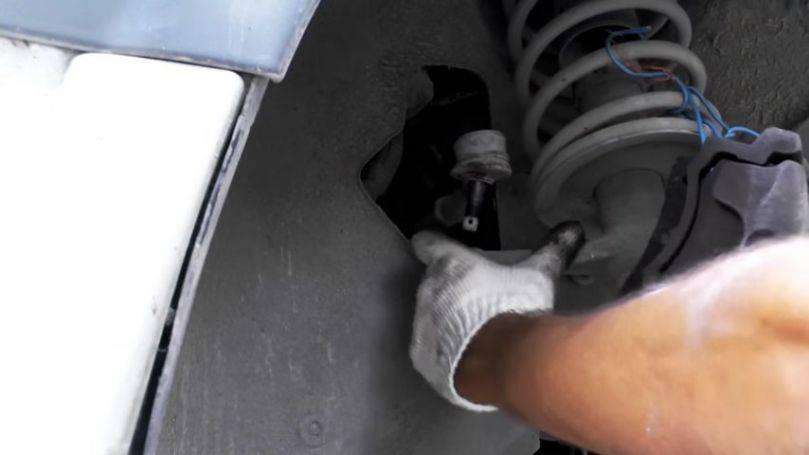

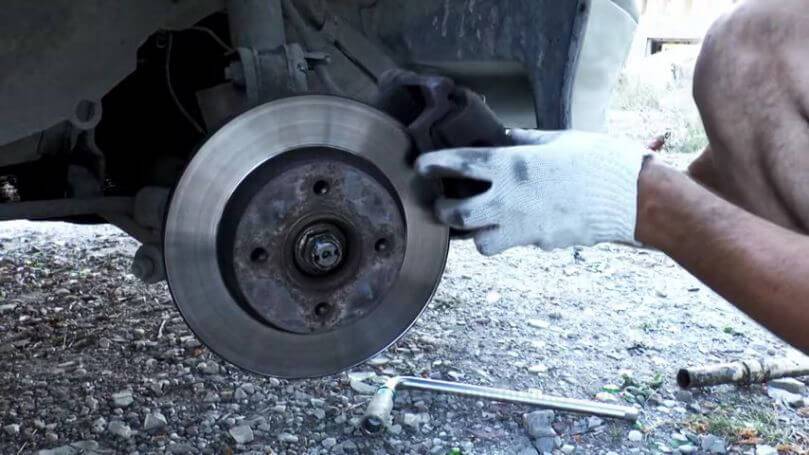

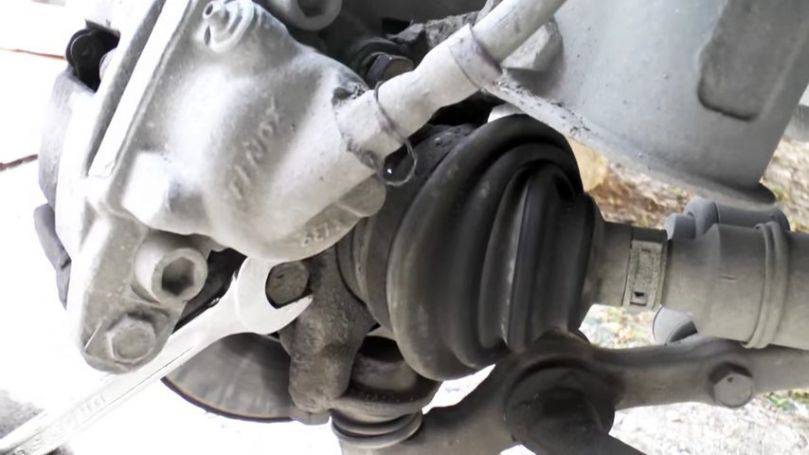

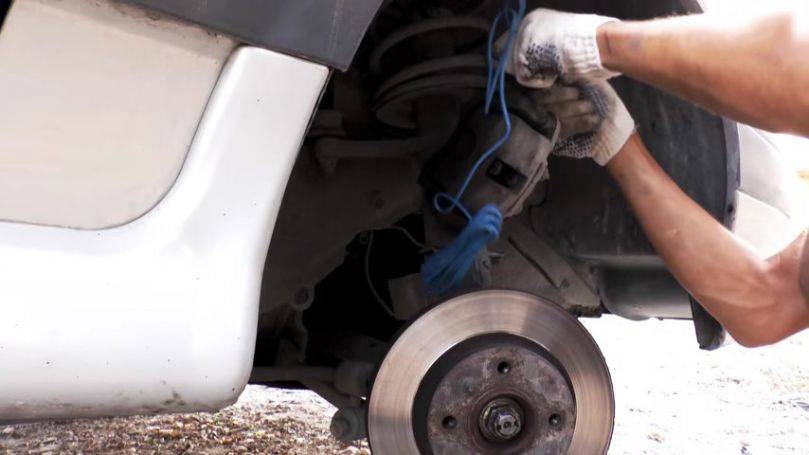

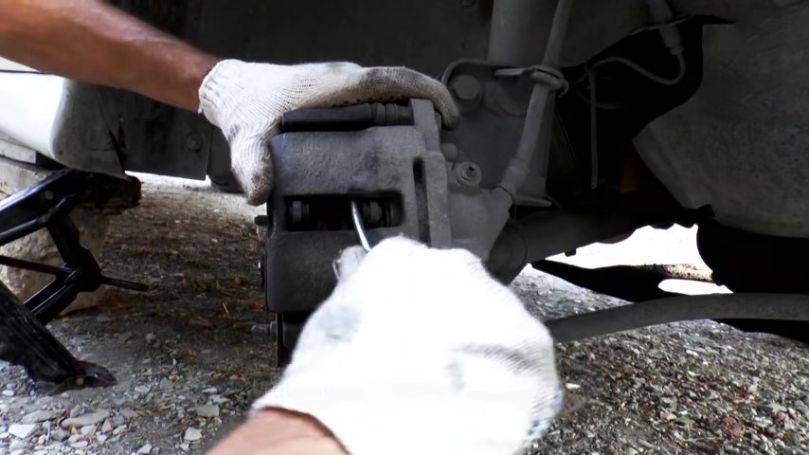

Отводим суппорт в сторону.

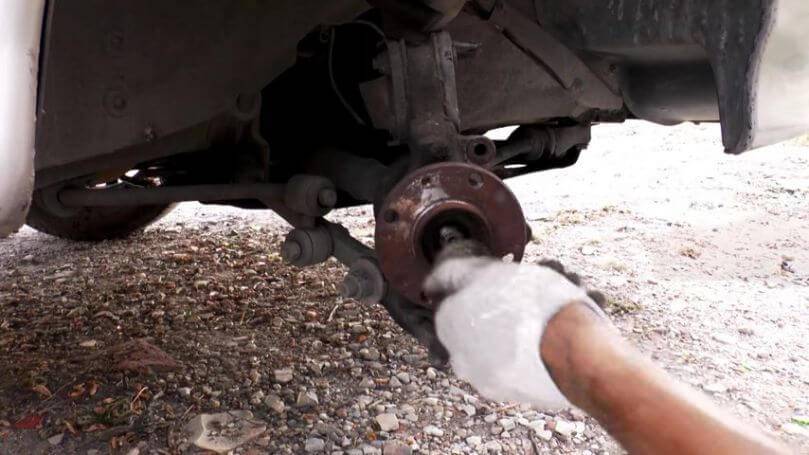

Отворачиваем до конца гайку и снимаем шайбу.

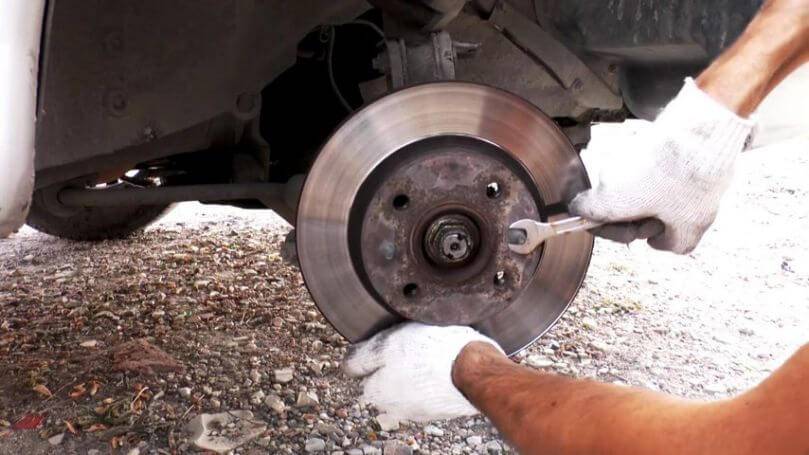

Вворачиваем болты на всю глубину ступицы.

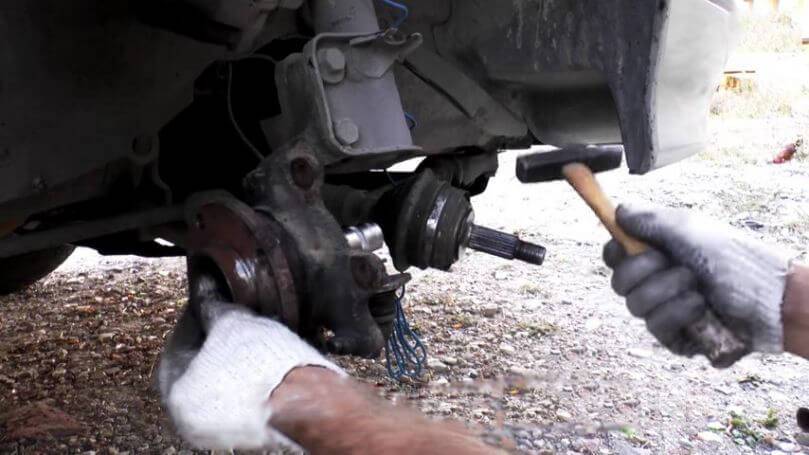

Резко ударив тормозным диском по головкам болтов, выпрессовываем ступицу.

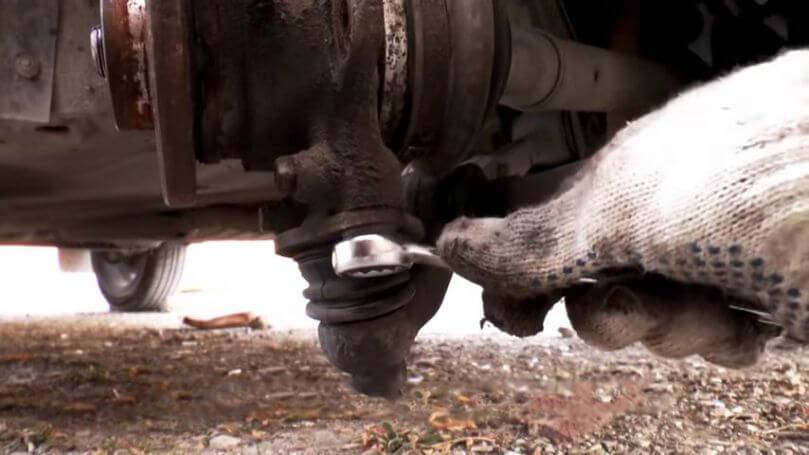

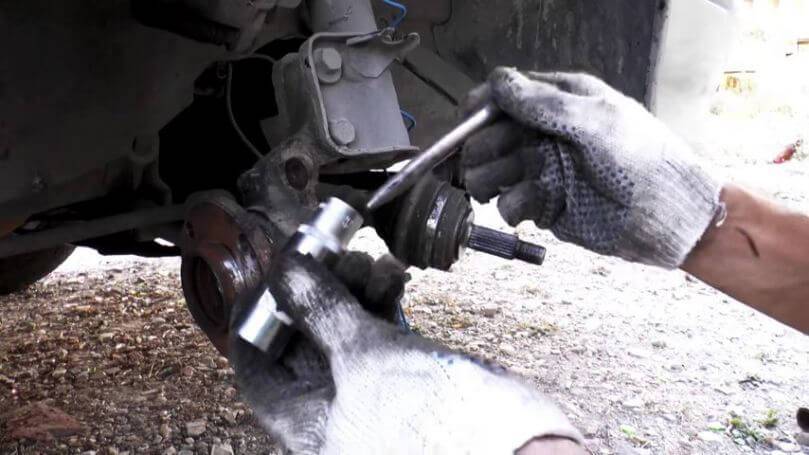

Выворачиваем болты шаровой опоры и выводим ШРУС из отверстия подшипника.

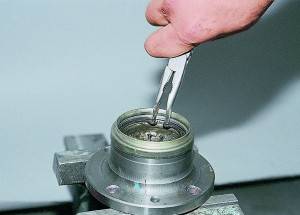

Щипцами вытаскиваем стопорное кольцо.

Съемником снимаем старую обойму.

Сборка передней ступицы проводится в обратном порядке. Крепкой всем ходовой и ровных дорог!

После сборки закручиваем новую гайку подшипника до упора, ставим колесо, опускаем машину, дотягиваем гайку хорошим рычагом и контрим её бортик.

Способы замены

Первый способ

  • В первом случае необходимо обязательно воспользоваться съемником для снятия подшипника;
  • Достаточно просто аккуратно вынуть подшипник и заменить его новым;
  • После установки все действия, приведенные выше, следует провести в обратном порядке.

К основным преимуществам этого метода является тот факт, что мастеру не нужно будет трогать болт регулировки развала, который очень трудно потом поставить на место.

Съемник подшипника со ступицы

Если говорить о недостатках, то можно отметить следующее: мастеру придется принять очень неудобную позу для выполнения действий. Именно поэтому необходимо приготовить подъемник и забраться в смотровую яму.

Но все же очень неудобно автолюбителю в такой позе выбивать ступицы и заниматься запрессовкой подшипникового узла.

Второй способ

Состоит из следующих шагов:

  • Чтобы снять подшипник вторым способом надо аккуратно провести демонтаж поворотного кулака и снять полностью ступицу;
  • После этого мастеру понадобится перейти на верстак;
  • Непосредственно на верстаке производится замена подшипника ступицы ВАЗ 2110;
  • После этого все устанавливается обратно, так же, как было снято до этого.

Снимаем стопорное кольцо Опираясь на внутреннее кольцо подшипника, куском трубы выбиваем подшипник Или выпрессовываем его съемником В очищенную и смазанную ступицу запрессовываем новый подшипник

Этот способ, несомненно, намного легче первого, но поскольку он затрагивает развал, то проблем с регулировкой не избежать. Прежде чем приступить к выкручиванию болтов крепления кулака от стойки, необходимо отметить мелом или маркером их положение.

Первая меточка в этом случае будет указывать на место положения регулировочного болта на стойке. Вторая меточка будет указывать прежнее положение кулаков.

После того, как мастер приступит к сборке, он будет ориентироваться как раз на эти метки. Конечно, большой точности будет добиться сложно и вернуть детали на их место не получится. Но при аккуратной работе погрешности в установке можно свести к минимуму.

Следует провести некоторые этапы работы:

  • Мастер ставит метки;
  • Выбивает болты кулака;
  • Выкручивает крепежные болты из нижней шаровой опоры;
  • Подшипник должен быть выбит из ступицы;
  • Стопорные кольца демонтируются;
  • С помощью тисков подшипники расспресовываются.

Перед проведением обратного монтажа пространство в кулаках надо качественно и обильно смазать.

Этот метод часто применяют в случае ремонта не только одного подшипникового компонента, но и всей ходовой части. В результате этого способа можно будет спокойно заменить также и шаровые опоры, сайлентблоки рычагов и рулевых наконечников.

Третий способ

Проводится в следующем порядке:

  • В этом случае потребуется снять всю стойку полностью;
  • После того, как все компоненты будут сняты, мастеру потребуются специальные тиски;
  • На тисках произойдет замена подшипника ступицы и все детали будут установлены обратно.

Этот метод является наиболее сложным и трудным, потому что в нем мастеру потребуется демонтировать всю стойку. Кроме того, необходимо будет распрессовать рулевой наконечник, а еще нужно открутить крепежные гайки, они фиксируют к кузовному основанию верхнюю опору.

Непосредственно снятие этого узла ВАЗ 2110 производят только после того, как вся стойка будет демонтирована с автомобиля. А этот процесс занимает много времени.

В процессе обратного сбора всего узла надо действовать следующим образом:

  • Запрессовать подшипники;
  • Поставить стопорные кольца;
  • Собрать кулаки;
  • Монтировать на них новые подшипниковые компоненты;
  • Монтировать узел на ступицы;
  • С помощью оправки надо забить ступицы до упора.

Можно для запрессовывания подшипниковых деталей применять съемник или пресс. Но ни в коем случае не следует пользоваться молотком, так как в этом случае неизбежно произойдет растрескивание компонента.Усилия надо направлять на наружные кольца.

Надо отметить и тот факт, что в ступицы устанавливаются шариковые двухрядные подшипники, которым не требуются смазочные и регулировочные мероприятия.

В следствие отсутствия такого ухода подшипники ВАЗ 2110 при снятии из ступицы непременно разрушатся, поэтому прибегать к этой мере следует только для полной замены.

Пошаговая инструкция

1. С помощью плоской отвертки снимаем колпачок ступичной гайки.

2. Отпускаем ступичную гайку с помощью головки на тридцать. Гайка затянута с большим усилием, поэтому на вороток можно одеть трубу чтобы тянуть через больший рычаг.

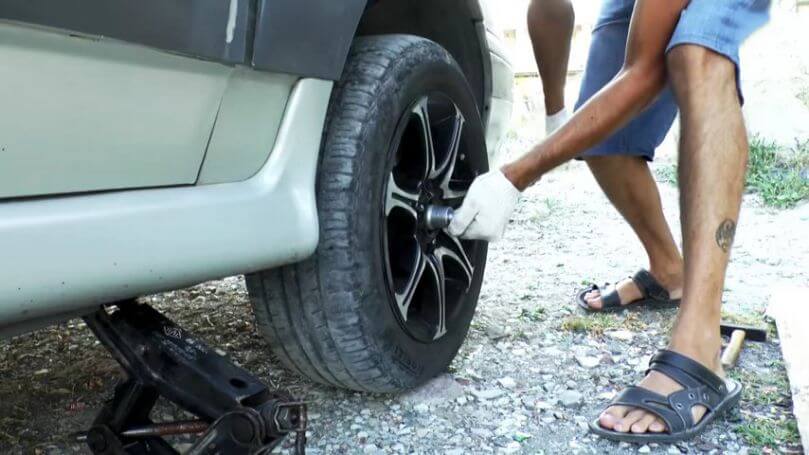

3. Отпускаем колесные болты и поддомкрачиваем машину.

4. Выкручиваем полностью колесные болты и снимаем колесо.

5. Теперь необходимо снять тормозной барабан. Для этого выкручиваем шпильки барабана с помощью глубокой головки на семь. Далее вкручиваем шпильки барабана только в другие отверстия. Делать это нужно равномерно, закручивая по чуть-чуть каждую шпильку. В процессе закручивания вы увидите, как барабан отходит.

После того как закрутили полностью шпильки, выкручиваем их и снимаем барабан руками. Если не идет, можно ударить киянкой с обратной стороны.

Если кому трудно представить как это сделать, смотрите видео.

6. После снятия барабана выкручиваем полностью ступичную гайку и снимаем шайбу.

7. Одеваем съемник и стягиваем ступицу с вала. Она сидит не сильно.

8. Снимаем стопорное кольцо подшипника.

9. Снимаем кольцо на ступице. Зажимаем ступицу в тиски и тупым зубилом сбиваем.

Кольцо нужно снять для последующей выпресовки подшипника.

10. Подбираем головку по размеру подшипника, вкладываем ее в ступицу, зажимаем все в тиски и сжатием выпресовываем подшипник. Он дойдет до губки тисков и упрется. Ставим проставки к примеру как на фото ниже и выпресовываем полностью.

А вообще если у вас есть под рукой СТО, то лучше отнести ступицу на замену подшипника. На прессе ребята сделают за 5 минут.

11. Очищаем посадочное место подшипника от грязи и ржавчины.

12. Смазываем маслом место посадки подшипника.

13. Ставим подшипник в ступицу, зажимаем в тиски и запресовываем заподлицо со ступицей. Следите чтобы в начале подшипник пошел без перекоса.

Далее подставляем старый подшипник как обойму и запресовываем до упора.

14. Устанавливаем стопорное кольцо.

15. Устанавливаем кольцо. Через проставку бьем молотком чтобы оно село на свое место.

16. Одеваем ступицу на вал и наживляем ступичную гайку.

17. Затягиваем ступичную гайку с моментом 185–225 Нм. Если динамометрического ключа нет, то затягиваем рычагом 1 метр усилием в 2 раза превышающим затяжку колесных болтов.

Следите чтобы машина не упала с домкрата, лучше подставить упор.

18. После затяжки гайки, закерниваем чтобы не открутилась.

19. Дальше сборку делаем в обратном порядке:

  • устанавливаем барабан
  • ставим колесо
  • закрываем колпачком гайку

На работу уходит около часа времени.

Детальная инструкция замены заднего подшипника ступицы


Замена задних ступичных подшипников ваз 2110

Итак:

  • Автомобиль стопорится спереди.
  • Срываются болты колёс.
  • Срывается гайка по центру ступицы, при этом нужно предварительно снять колпачок.

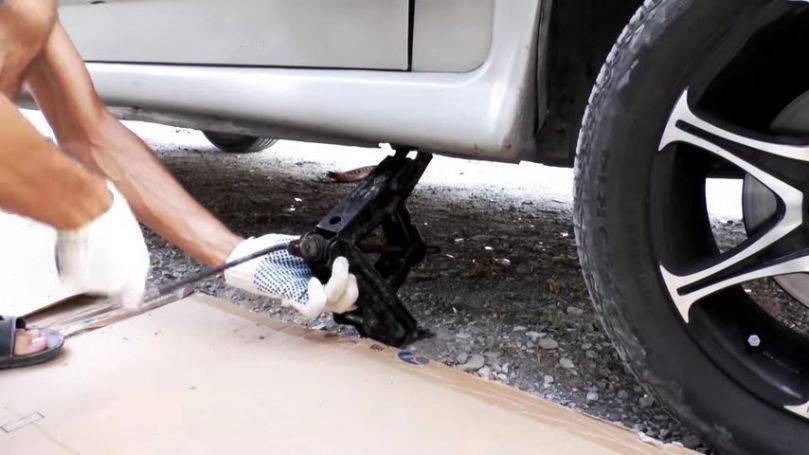

  • Необходимая сторона поддомкрачивается, выставляются «козелки».
  • Колесо снимается.
  • Место для установки дискового тормоза заливается WD-40 либо прочими специальными жидкостями.

Замена подшипника ступицы заднего колеса ваз 2110

Аккуратно снимается тормозной барабан. При затруднительном съёме требуется вкрутить специальные болты в резьбу на этом барабане, делается натяжка и несильно подбивается молотком. Обычно такие меры дают положительные результаты.

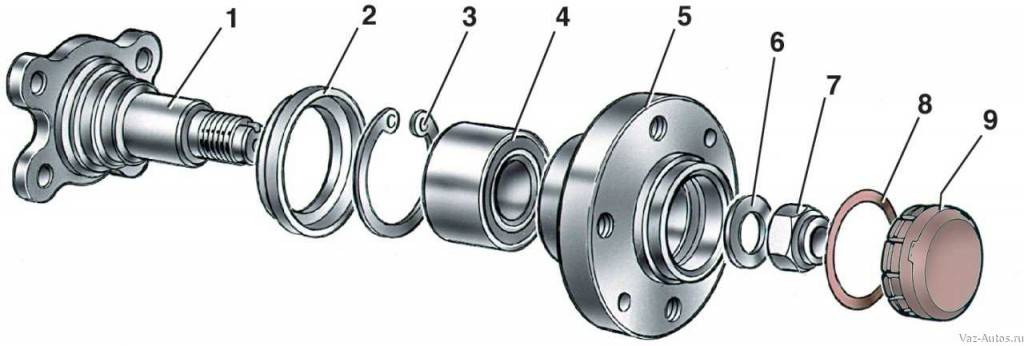

Задний ступичный подшипник ваз 2110

  • Ступица стягивается. При остатке на оси одной из обойм подшипника, нужно отодвинуть её с места при помощи съёмника или заточенных зубил.
  • Ось осматривается на присутствие следов от проворачивания подшипника, при наличие таких следов потребуется замена ступицы в сборном виде.
  • Оценивается цилиндр тормозной на предмет протекания, а колодки – на предмет износа.
  • Стопорное кольцо снимается со ступицы при помощи круглогубцев или отвёрток.
  • Кромка обязательно очищается от ржавчины, после этого её нужно смочить WD-40 либо подобной жидкостью, которая окажется под рукой.


Ваз 2110 задний подшипник ступицы

  • Есть три способа выпрессовки подшипника: при помощи специального пресса, съёмника или тяжелого молотка (кувалды). Возможно, третий способ покажется агрессивным, но ему отдают предпочтение большинство мастеров на СТО, поэтому рассмотрим его более детально.

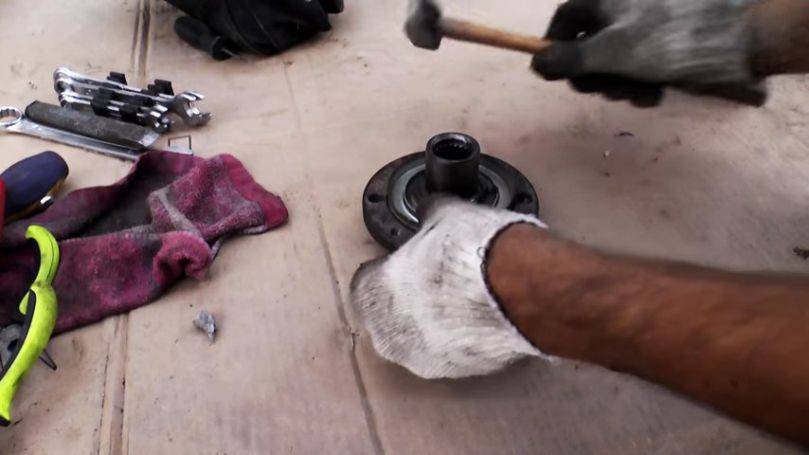

  • Ступицу надёжно устанавливают на твёрдую поверхность, и через оправку несколькими ударами молотка или кувалды смещают подшипник со своего места. После этого ступицу устанавливают на тиски.

Ваз 2110 подшипник задней ступицы

  • Посадочную плоскость для подшипника нужно тщательно осмотреть, зачистить наждачной бумагой существующую ржавчину и смазать простым моторным маслом.
  • Приобретённый подшипник требуется скрутить при помощи подобранного болта через шайбу, которую нужно подбирать в соответствии с внутренними обоймами. Поскольку подшипники двухрядные, при установке их придётся разбирать.
  • Ступица устанавливается на твёрдой поверхности.
  • Наверх устанавливается скрученный подшипник, только сначала нужно смазать его устанавливаемую плоскость маслом.
  • Пол килограммовым молотком слегка выравнивают элемент в плоскости.
  • Берётся подходящая оправка, к примеру, монтировка, которой ударяют по детали для запрессовки подшипника.


Марка подшипник задней ступицы ваз 2110

  • Когда подшипник пройдёт примерно половину пути, можно делать удары сильнее.
  • Доходя до срезанной части ступицы, нужно использовать старую обойму в качестве оправки.


Легко заменить подшипник задней ступицы

Порядок сборки подшипника

Итак:

Теперь пришло время сборки, ступица одевается на ось, при этом нужно извлечь болт, используемый для стяжки обоймы.


Ступичный подшипник сзади

  • Центральную гайку максимально закручивают и подтягивают. В данном случае подразумевается установка новой гайки. Также ставим упорную шайбу.
  • Надевается и прикручивается снятый ранее тормозной барабан с колесом.
  • Оценивается вращение, если нет никаких шумов, тогда все действия были выполнены правильно. Машина снимается с домкрата.
  • Колесо с центральной гайкой затягиваются.
  • Закрываются гайки ступицы и надёжно затягиваются колеса.


Окончательная затяжка гаек колеса

Для лучшего разъяснения процесса рекомендуется посмотреть видео. Поможет также фото, как промер наглядного пособия. При помощи пошаговой инструкции можно быстро и легко осуществить замену заднего подшипника ступицы своими руками, не затрачивая средства на ремонт в СТО. Делая все, как того требует инструкция, можно даже неплохо сэкономить, ведь цена на ремонт в данном случае будет значительно ниже. Так же на нашем ресурсе Вы можете узнать о замене переднего подшипника ступицы.

Съемник ступиц и подшипников для автомобилей ВАЗ и LADA

Для замены переднего и заднего ступичного узла на ВАЗах согласно рекомендациям завода-изготовителя нужны два типа съемных устройств.

  1. Для съема шарикоподшипника у заднего колеса применяются захватные инструменты.
  2. Для спрессовки и запрессовки подшипник у переднего колеса применяют чашечные типы.

Выбрать модели данных инструментов можно из обзора представленного выше. Для выбора чашечного съемника, ориентируйтесь на внешние и внутренние диаметр ваших подшипников, но как правило достаточно почитать отзывы и получить консультацию продавца.

vazoved

Я езжу на LADA VESTA CROSS г. Москва

Тогда просто не кому будет платить штрафы! Это Корейский автопланшет видеорегистратор 7 в 1 на Андройде..

Я Забыл про штрафы и Яндекс-Навигатор.

Тут и FULL HD съемка, антирадар и GPS с 32 спутниками. Брал по демократичной цене всего за несколько тысяч тут >>>> ПОДРОБНЕЕ…

Детальная инструкция замены заднего подшипника ступицы

  • Автомобиль стопорится спереди.
  • Срываются болты колёс.
  • Срывается гайка по центру ступицы, при этом нужно предварительно снять колпачок.
  • Необходимая сторона поддомкрачивается, выставляются «козелки».
  • Колесо снимается.
  • Место для установки дискового тормоза заливается WD-40 либо прочими специальными жидкостями.

Примечание! В этой ситуации можно использовать солярку или любую тормозную жидкость.

Отворачиваются направляющие болты, которые рекомендуется сначала обстучать молотком.

Аккуратно снимается тормозной барабан. При затруднительном съёме требуется вкрутить специальные болты в резьбу на этом барабане, делается натяжка и несильно подбивается молотком. Обычно такие меры дают положительные результаты.

Примечание! Можно купить специализированные съёмники барабанов, но это последний вариант тогда, когда не получается ничего сделать своими силами.

Центральная гайка полностью отворачивается. Конечно, её можно открутить сразу и снять ступицу, колесо и барабан вместе, но в этом случае будет высокий риск нарушения тормозных колодок.

  • Ступица стягивается. При остатке на оси одной из обойм подшипника, нужно отодвинуть её с места при помощи съёмника или заточенных зубил.
  • Ось осматривается на присутствие следов от проворачивания подшипника, при наличие таких следов потребуется замена ступицы в сборном виде.
  • Оценивается цилиндр тормозной на предмет протекания, а колодки – на предмет износа.
  • Стопорное кольцо снимается со ступицы при помощи круглогубцев или отвёрток.
  • Кромка обязательно очищается от ржавчины, после этого её нужно смочить WD-40 либо подобной жидкостью, которая окажется под рукой.
  • Есть три способа выпрессовки подшипника: при помощи специального пресса, съёмника или тяжелого молотка (кувалды). Возможно, третий способ покажется агрессивным, но ему отдают предпочтение большинство мастеров на СТО, поэтому рассмотрим его более детально.
  • Ступицу надёжно устанавливают на твёрдую поверхность, и через оправку несколькими ударами молотка или кувалды смещают подшипник со своего места. После этого ступицу устанавливают на тиски.

Примечание! Должен обеспечиваться упор для детали и место для отскакивания подшипника.

Делается ещё пара ударов, после чего подшипник выходит.

  • Посадочную плоскость для подшипника нужно тщательно осмотреть, зачистить наждачной бумагой существующую ржавчину и смазать простым моторным маслом.
  • Приобретённый подшипник требуется скрутить при помощи подобранного болта через шайбу, которую нужно подбирать в соответствии с внутренними обоймами. Поскольку подшипники двухрядные, при установке их придётся разбирать.
  • Ступица устанавливается на твёрдой поверхности.
  • Наверх устанавливается скрученный подшипник, только сначала нужно смазать его устанавливаемую плоскость маслом.
  • Пол килограммовым молотком слегка выравнивают элемент в плоскости.
  • Берётся подходящая оправка, к примеру, монтировка, которой ударяют по детали для запрессовки подшипника.

Примечание! Главное, нельзя наносить сильные удары, поскольку запрессовка будет неровной.

  • Когда подшипник пройдёт примерно половину пути, можно делать удары сильнее.
  • Доходя до срезанной части ступицы, нужно использовать старую обойму в качестве оправки.

Примечание! Нельзя наносить сильных ударов, так как это высокоуглеродистый металл, который может лопнуть.

Добивать нужно до упора, после чего устанавливается стопор, если не получается нормально установить последний элемент, то, вероятнее всего, подшипник был добит не до конца.

Примечание! Стопор должен без затруднений пружинить в пазе.

Порядок сборки подшипника

Теперь пришло время сборки, ступица одевается на ось, при этом нужно извлечь болт, используемый для стяжки обоймы.

  • Центральную гайку максимально закручивают и подтягивают. В данном случае подразумевается установка новой гайки. Также ставим упорную шайбу.
  • Надевается и прикручивается снятый ранее тормозной барабан с колесом.
  • Оценивается вращение, если нет никаких шумов, тогда все действия были выполнены правильно. Машина снимается с домкрата.
  • Колесо с центральной гайкой затягиваются.
  • Закрываются гайки ступицы и надёжно затягиваются колеса.

Для лучшего разъяснения процесса рекомендуется посмотреть видео. Поможет также фото, как промер наглядного пособия. При помощи пошаговой инструкции можно быстро и легко осуществить замену заднего подшипника ступицы своими руками, не затрачивая средства на ремонт в СТО. Делая все, как того требует инструкция, можно даже неплохо сэкономить, ведь цена на ремонт в данном случае будет значительно ниже. Так же на нашем ресурсе Вы можете узнать о замене переднего подшипника ступицы.

Когда менять задний ступичный подшипник ваз 2110?

Выход из строя ступичного подшипника не является чем-то из ряда вон выходящим, но явление это достаточно неприятное, причем не только для водителя, но и для окружающих: звук неисправного подшипника трудно назвать мелодичным.

Среди основных причин можно выделить следующие:

  1. Допущенные ошибки при установке подшипника, например, неправильно отрегулированный зазор. Увеличенный или уменьшенный зазор – это крайне неприятный момент, и заметить его можно только при визуальном осмотре. Диагностировать эту неполадку при движении невозможно, а проблемы из-за нее возникают значительные.
  2. Повреждение или возникновение деформации элементов системы. В таком случае подшипник будет издавать характерный гул, и этот звук является верным признаком того, что ступичный подшипник пора менять.
  3. Нехватка смазочного материала из-за повреждения герметичности подшипника. Эту неполадку заметить сразу непросто, а единственным вариантом решения проблемы будет замена детали. Чтобы избежать возникновения данной проблемы, стоит при каждом ТО проверять подшипник на предмет наличия смазки.

В любом случае, при возникновении подозрений о неисправности подшипника, его необходимо сначала проверить, а уже потом, на основании результатов диагностики, принимать решение. Проверка проводится очень просто: колесо с предположительно неисправным подшипником вывешивается и прокручивается.

Видео по замене подшипника передней ступицы

https://youtube.com/watch?v=wJUmkUIO2lQ

1. Снимите колпак ступицы. 2. Зубилом расправьте вмятый бортик гайки подшипника в двух местах.

3. Затяните ручной тормоз, включите 1-ю передачу и подставьте под колеса упоры.

4. Головкой или накидным изогнутым ключом «на 30» ослабьте гайку подшипника. Она затянута очень сильно, поэтому головка или ключ должны быть прочными, чтобы не погнуться или переломиться. Используйте длинный рычаг для ослабления гайки (кусок трубы).

5. Ослабьте болты колеса.

6. Поднимите передние колеса, в этом случае стабилизатор поперечной устойчивости не будет мешать ремонту. Так же возможно и поднять лишь колесо, на котором будет производиться ремонт. В этом случае, для отжатия элементов подвески, используйте монтировку. Поставьте под автомобиль страховочную опору рядом с домкратам (пенек или что то подобное). При ремонте будут прилагаться порой немалые усилия и если домкрат сорвется, опора удержит автомобиль.

7. Снимите колесо, направляющую тормозных колодок с суппортом и тормозной диск.

8. Подвяжите направляющую тормозных колодок вместе с суппортом, чтобы они не повисли на тормозном шланге и не повредили его. 9. Отверните окончательно гайку подшипника и снимите шайбу.

10. Вставьте в два диаметрально противоположных отверстия в тормозном диске болты длиной примерно 135мм и с резьбой М12 x1,25мм. Подойдут болты крепления, головки которые стоят на «классике» (2106, 2107 и т.д.) 11. Верните эти болты в отверстия ступицы (друг напротив друга) на всю ее толщину 12. Резко водя тормозной диск по болтам, как по направляющим, ударяйте им по головкам болтов и тем самым вы снимите ступицу.

13. Отверните болты крепления шаровой опоры к поворотному кулаку (Замена шаровой ) и выводите ШРУС (гранату) из отверстия подшипника. 14. Щипцами снимите стопорное кольцо. 15. Съемником выпрессуйте подшипник в чашку, которая находиться снаружи поворотного кулака, при этом болт давит на внутреннее кольцо подшипника через шайбу изнутри кулака. Съемник с подшипником

16. Если нет съемника, то можно со ступицы снять обойму подшипника (см с п. 17) (хотя это тоже не так просто, а без съемника, но уже другого вида, еще сложнее) и вставив ее в отверстие, где находится подшипник, узкой частью бить через что-то металлическое.

17. Как правило, после выпрессовке ступицы, на ней обычно остается кольцо подшипника (обойма). Чтобы его снять, понадобиться съемник. Если его нет, то подденьте отверткой и снимите грязезащитное кольцо… 18…зубилом сдвиньте кольцо подшипника.

19. Когда снимите кольцо, то задиры от зубила зачистите надфилем.

20. Установите грязезащитное кольцо и заверните его на ступице.

21. Очистите, смажьте внутреннюю поверхность поворотного кулака. 22. Съемником запрессуйте новый подшипник в поворотный кулак. При этом большая шайба съемника должна опираться изнутри на поворотный кулак так, чтобы не повредить его грязезащитные кольца, а на новый подшипник при запрессовке можно нажимать через старый подшипник, который будет передавать усилие лишь через наружное кольцо.

Поставьте стопорное кольцо. 23. Съемником запрессуйте ступицу в подшипник, предварительно смажьте отверстие маслом или WD-40. Сейчас шайбы съемника упираются во внутреннее кольцо подшипника и ступицу.

Если нет съемника, то забейте немного ступицу и выведите конец ШРУСа так, чтобы можно было наживить гайку ступицы. Вращая гайку вы будете притягивать ШРУСом ступицу, как съемником. Придерживайте подшипник с внутренней стороны поворотного кулака.

Дальше собираем в обратном порядке

Затяните гайку ступицы до конца только когда колесо будет уже на земле. Не забудьте загнуть буртик на гайку. Замена подшипника передней ступицы Ваз 2109 2110 окончена

Как правильно производится замена подшипника ступицы переднего колеса ВАЗ 2110

Рассмотренная на примере ВАЗ 2110 замена отлично подойдет практически для любой переднеприводной Лады, поскольку конструкция механизма там аналогична. Вновь начнем с того, что ослабим колесные болты и развальцуем ступичную гайку. Вот только поднимать автомобиль домкратом придется с двух сторон. Если этого не сделать, стабилизатор поперечной устойчивости окажется помехой в работе, поджимая части подвески кверху. Дальнейшую последовательность действий можно расписать следующим образом.

  1. 1. Откидываем в сторону суппорт ВАЗ 2110, демонтировав его с направляющей. Далее также снимается и сама направляющая. Дабы тот не висел на тормозном шланге — подвяжите его к днищу авто;
  2. 2. Откручиваете два болта крепления шаровой опоры к защите тормозного диска и отводите рычаг опоры в сторону;
  3. 3. Теперь можно легко снять тормозной диск в сборе со ступицей со шлицов “гранаты” (ШРУСа);
  4. 4. Откручиваете два болта крепления поворотного кулака к стойке и можно приступать непосредственно к замене подшипника — тормозной диск в сборе со ступицей демонтированы.

Разборка тормозного диска и суппорта подразумевает следующую последовательность действий:

  1. 1. Откручиваете две шпильки крепления барабана и снимаете его в сборе с тормозным диском;
  2. 2. Откручиваете болты крепления защитного кожуха;
  3. 3. Выбиваете наставкой ось ступицы из посадочного места;
  4. 4. Остается только заменить сам подшипник. Для этого при помощи круглогубцев снимаем стопорные кольца и съемником извлекаем виновника торжества из посадочного места.

Подшипник ступицы ВАЗ 2110

Перед тем, как впрессовывать новый подшипник, не забудьте смазать все спряженные поверхности. В дальнейшем все собирается не сложнее самого обычного конструктора. Новый подшипник также можно устанавливать, сдавливая в тисках, либо набивая при помощи старого. В итоге, как оказалось, замена ступичного подшипника ВАЗ 2110 — не такой уж сложный и трудоемкий процесс.

В процессе выполнения работ главную проблему может составить далеко не сама замена подшипника и его выпрессовывание, а банально закисшие от времени болты. Именно в борьбе с ними автомобилисту придется более всего попотеть. Благо, на помощь тут приходит проникающая смазка (WD-40 либо аналогичная), способствующая более легкому откручиванию заржавевших и закисших гаек, а также болтов.

Если в процессе езды Вы заметили, что в передней подвеске что то гудит, то скорее всего проблема в ступице переднего колеса, в подшипнике. Подшипник передней ступицы можно заменить своими руками, но для этого потребуется определенный опыт..

Порядок установки новой ступицы ВАЗ 2110

При замене ступицы переднего колеса Ваз 2110, наждачной бумагой изделие очищается от смазки и грязи, на нем зашлифовываются заусенцы. Процесс установки:

  1. Сначала на заднюю часть уплотнительного кольца ступицы наносится тонкий слой смазки, и ступица устанавливается на цапфу поворотного кулака.
  2. Устанавливается упорная шайба и навинчивается гайка, которая фиксирует ступицу.
  3. Закручивается гайка фиксации ступицы, запрессовываются внутренние кольцо подшипника на цапфу поворотного кулака.
  4. Как только ступица будет установлена, регулируется осевой люфт подшипника ступицы.
  5. После завершения регулировки затягивается зажимной болт, который фиксирует гайку крепления от отвинчивания.
  6. Затем устанавливается тормозной диск и, если имеется антиблокировочная система, устанавливается датчик.

Далее приведена пошаговая фото-инструкция по самостоятельной замене передней ступицы на ВАЗ 2110.

Порядок установки новой ступицы ВАЗ 2110

При замене ступицы переднего колеса Ваз 2110, наждачной бумагой изделие очищается от смазки и грязи, на нем зашлифовываются заусенцы. Процесс установки:

  1. Сначала на заднюю часть уплотнительного кольца ступицы наносится тонкий слой смазки, и ступица устанавливается на цапфу поворотного кулака.
  2. Устанавливается упорная шайба и навинчивается гайка, которая фиксирует ступицу.
  3. Закручивается гайка фиксации ступицы, запрессовываются внутренние кольцо подшипника на цапфу поворотного кулака.
  4. Как только ступица будет установлена, регулируется осевой люфт подшипника ступицы.
  5. После завершения регулировки затягивается зажимной болт, который фиксирует гайку крепления от отвинчивания.
  6. Затем устанавливается тормозной диск и, если имеется антиблокировочная система, устанавливается датчик.

Далее приведена пошаговая фото-инструкция по самостоятельной замене передней ступицы на ВАЗ 2110.

Замена ступицы и подшипника переднего колеса ВАЗ 2110-12

Для работы нам понадобится:

  • два гаечных ключа «на 17»; ключ «на 19» и «на 12»;
  • универсальный ключ, предназначенный для снятия колеса «на 30»;
  • съемник шаровых опор;
  • съёмник для выпрессовки рулевого наконечника;
  • домкрат;
  • кусок провода или верёвки;
  • молоток и плоскогубцы.

Поддомкрачивываем автомобиль. Затягиваем ручной тормоз, включаем первую передачу и подставляем под колеса башмаки.

Снимаем колпак ступицы. Узким зубилом расправляем вмятый буртик гайки подшипника ступицы в двух местах. Головкой «на 30» ослабляем гайку подшипника ступицы. Гайка затянута большим моментом, поэтому головка и вороток должны быть достаточно прочными, чтобы передать необходимое усилие.

Ослабляем болты крепления колеса.

Снимаем колесо.

Ключом «на 17» откручиваем два болта крепления тормозного суппорта. Один в верху.

И один внизу.

Берём плоскую отвёртку и разводим тормозные колодки.

Снимаем тормозной суппорт вместе с установочной скобой.

Подвязываем суппорт так, чтобы он не висел на тормозном шланге.

Ключом «на 12» откручиваем и снимаем тормозной диск.

Отворачиваем до конца гайку подшипника ступицы и снимаем шайбу.

Ключом «на 17» откручиваем два болта шаровой опоры.

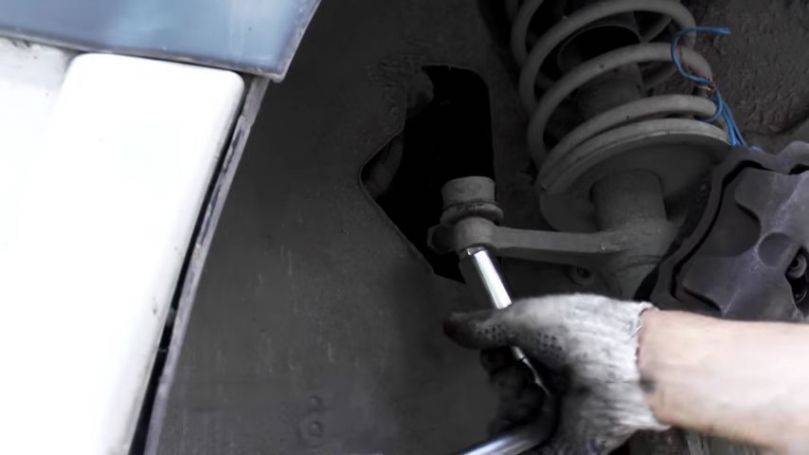

Ключом «на 19» откручиваем гайку рулевого наконечника.

Устанавливаем съёмник для выпрессовки рулевого наконечника с поворотного рычага

И выпрессовываем рулевой наконечник.

Отворачиваем крепление шаровой опоры к поворотному кулаку и выводим ШРУС из отверстия подшипника.

Пробуем выбить ступицу с помощью головки «на 19».

Для «безопасности», от попаданий по пальцам лучше использовать пробоец, вставив его в головку для выбивания ступицы.

И выбиваем ступицу из поворотного кулака.

Поддеваем отверткой и снимаем грязезащитное кольцо.

Практически всегда при выпрессовке ступичного подшипника на ступице остается кольцо, которое трудно снять из-за плотной посадки. Можно воспользоваться съемником, вставив его лапы в две небольшие проточки на ступице.

Устанавливаем грязезащитное кольцо и закерниваем его на новой ступице.

Поэтапный метод замены подшипника задней ступицы на ВАЗ 2109, 2110

  1. стопорим автомобиль спереди;
  2. срываем колесные болты;
  3. срываем центральную гайку (7) ступицы, предварительно сняв колпачок (9);
  4. поддомкрачиваем сторону и выставляем “козелки”;
  5. снимаем колесо;
  6. заливаем место посадки тормозного барабана WD-40 или другими спец — жидкостями (можно воспользоваться соляркой или тормозной жидкостью);
  7. откручиваем направляющие болты( желательно слегка обстучать молотком);
  8. пытаемся аккуратно снять тормозной барабан (если не идет — вкручиваем подходящие болты в специальную резьбу на тормозном барабане, делаем натяг и очень не сильно пытаемся молотком подбить его. В большинстве случаев, результат будет положительным. Есть в продаже специальные съемники барабанов, это на тот случай, если ничего не поможет);
  9. откручиваем полностью центральную гайку (есть, конечно, возможность открутить ее сразу, и даже снять ступицу вместе с колесом и барабаном, но тогда существует высокая вероятность повреждения тормозных колодок);
  10. стягиваем ступицу (если на оси осталась одна из внутренних обойм подшипника, необходимо воспользовавшись съемником или просто заточенным зубилом постараться сдвинуть ее с места);

  • осматриваем ось на наличие следов проворачивания подшипника (если есть меняем, целесообразно ступицу в сборе);
  • осматриваем тормозной цилиндр на протекание, колодки на износ;
  • снимаем стопорное кольцо со ступицы, воспользовавшись круглогубцами и (или) отвертками.

обязательно очищаем кромку от ржавчины, смачиваем ее WD-40 или тем, что есть под рукой.

Существует три варианта выпрессовки подшипника:

  1. Специальным прессом (есть далеко не у всех).
  2. Съемником (стоит не дорого можно приобрести, пригодится и на будущее).
  3. С помощью тяжелого молотка (не менее 2 кг) или кувалды. НА первый взгляд способ может показаться немного агрессивным, но его практикуют подавляющее количество мастеров и СТО, его мы и рассмотрим.

ступицу необходимо хорошо установить на жесткую поверхность, и несколькими резкими ударами через оправку сместить подшипник с места. Когда это произошло, нужно установить ступицу, например на тиса (что бы был упор для ступицы и свободное место для выхода подшипника)

  • еще несколько ударов и подшипник выйдет (не спешите выбрасывать его);
  • осматриваем посадочную плоскость под подшипник, зачищаем наждачной бумагой ржавчину, смазываем обычным моторным маслом (можно отработкой);
  • новый подшипник необходимо скрутить любым подходящим болтом через шайбы (шайбы необходимо подбирать по внутренним обоймам, подшипник двухрядный и при установке велика вероятность его разбора);
  • устанавливаем ступицу на жесткую поверхность.

— сверху ставим скрученный подшипник, его установочную плоскость тоже слегка смазываем маслом (новый хороший подшипник внутри обычно смазывать не надо, но если у вас есть сомнения и немного опыта по сбору и разбору, можно положить смазку “литол” -24)

— обычным 500-граммовым молотком, очень слегка, пытаемся выровнять подшипник в плоскости;

— берем подходящую оправку (например, монтировку), и пытаемся несильными ударами запрессовать подшипник.

-основное правило — никаких сильных ударов, если не идет — значит криво

— после того как подшипник пройдет половину уже можно приложить не много силы, так как перекосить его уже не может.

-когда доймем до среза ступицы, необходимо воспользоваться старой обоймой, как оправкой (никаких сильных ударов, металл высокоуглеродистый, при сильном ударе может лопнуть и нанести очень тяжелую травму)

— добиваем до упора и ставим стопор (если с установкой стопора проблемы, то, скорее всего вы не добили до конца) стопор должен легко пружинить в пазу;

— все, начинаем процесс сборки подшипника задней ступицы на ВАЗ 2109, 2110. Для этого одеваем ступицу на ось (сняв болт, которым мы стягивали обоймы);

— закручиваем и подтягиваем центральную гайку (ставим обязательно новую), не забывая поставить упорную шайбу;

— одеваем и прикручиваем тормозной барабан и колесо;

— проверяем вращение (не должно быть никаких посторонних шумов);

— если все хорошо, опускаем автомобиль с домкрата;

— затягиваем колесо и центральную гайку (момент затяжки ступицы примерно около 20 кгм, это довольно сильная затяжка, если нет динамометрического ключа, нужно рычагом не менее метра затянуть гайку с усилием в два раза превышающим, усилие затяжки колес);

— закерниваем гайку ступицы, затягиваем колеса.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
