Где находится реле вентилятора охлаждения радиатора на Лада Калина?

Что делать, если не включается вентилятор охлаждения на Ладе Калине?

При выходе со строя вентилятора охлаждения Лада Калина, стоит незамедлительно найти причину и устранить ее. Если автомобиль «закипит», то это может привести к фатальным последствиям. В лучшем случае – пробой прокладки, а в худшем – прогиб головки блока, что приведет к принудительной ее замене. Так, что за данным узлом стоит следить и проводить диагностику регулярно.

Начните проверку с электродвигателя. Для этого отсоедините от него электрические провода, и подключите его напрямую к аккумулятору, соблюдая полярность. Если вентилятор не включился – проблема именно в нем. Если же он заработал, нужно искать другую причину.

Проверьте все контакты на разъемах, а после реле и предохранитель. Они расположены в дополнительном монтажном блоке, который находится справа от панели приборов возле нижнего воздуховода печки.

Предохранитель (50 А) можно проверить тестером, реле лучше взять заведомо рабочее, и установить его в соответствующее гнездо. Если проблема не решилась, идем дальше.

Проверяем датчик температуры. Для этого прогрейте двигатель до рабочей температуры, заглушите его и отключите датчик. Он расположен сверху на корпусе термостата. При отключенном датчике контроллер самостоятельно должен запустить вентилятор на постоянную работу.

Заведите двигатель и дождитесь, пока включится вентилятор. Если температура охлаждающей жидкости достигла критического показателя, а вентилятор не включился, нужно искать обрыв в электропроводке.

Нужно ли менять вентилятор

Если вы установили, что проблема в самом вентиляторе, вернее в его электродвигателе, можно попытаться его отремонтировать. Чаще всего он перестает работать из-за выхода из строя щеток, или же из-за проблем с подшипниками ротора. Реже приходит в негодность коллектор или возникает обрыв в обмотке.

В случае если вентилятор не подлежит ремонту, его нужно заменить.

Ни в коем случае не следует ездить на автомобиле с неработающим вентилятором. Перегрев двигателя неминуемо приведет к разрушению резиновых шлангов системы охлаждения, прокладок, а также грозит выходом из строя деталей поршневой группы.

Блок предохранителей и реле в салоне Лада Калина 1

Основной блок расположен в салоне автомобиля под панелью приборов со стороны водителя, за защитной крышкой, на которой с обратной стороны нанесены обозначение реле и предохранителей основного блока.

Схема предохранителей и реле в салоне Lada Kalina

Назначение предохранителей калины расположенных в блоке салона автомобиля.

Монтажный блок предохранителей и реле: 1 — место установки реле включе­ния стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемни­ков дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле вклю­чения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10    — реле включения указателей пово­рота и аварийной сигнализации, K5; 11    — место установки резервного реле калины, K12; 12 — реле включения стеклоочис­тителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким кор­пусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — ме­сто установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предох­ранители F1—F26

Расшифровка реле и предохранителей в основном блоке Лады Калины.

Номер предохранителя	Ток, А	Расшифровка
F1	10	Указатели поворота (блок управления им­мобилайзером, щиток приборов, выклю­чатель аварийной сигнализации)
F2	30	Электростеклоподъемники
F3	10	Аварийная сигнализация
F4	20	Стеклоочиститель и стеклоомыватель
F5	25	Электровентилятор отопителя, блок управ­ления электроусилителем рулевого управ­ления, предохранитель печки калины.
F6	20	Звуковой сигнал
F7	10	Щиток приборов, лампы освещения салона
F8	20	Обогрев заднего стекла
F9	5	Лампы габаритного света с правой сторо­ны автомобиля
F10	5	Лампы габаритного света с левой стороны калины
F11	7,5	Блок управления иммобилайзером
F12	7,5	Лампа ближнего света правой блок-фары
F13	7,5	Лампа ближнего света левой блок-фары

№	Ток, А	Защищаемые цепи
F14	10	Лампа дальнего света правой блок-фары
F15	10	Лампа дальнего света левой блок-фары
F16	10	Противотуманная фара*
F17	10	Противотуманная фара*
F18	15	Подогрев сидений*
F19	10	АБС*
F20	15	Предохранитель прикуривателя Лада Калина
F21	10	Соленоид блокировки передачи заднего хода
F22	15	Блок дистанционного управления центральным замком и охранной системой автомобиля
F23		Блок управления электроусилителем рулево­го управления
F24		Резерв (муфта компрессора кондиционера калины)
F25		Резерв (контроллер электропакета)
F26		Резерв (АБС)
F27 (F31)	50	Электроусилитель рулевого управления
F28	50*	Резерв, АБС

В скобках указаны отличия для монтажного блока, имеющего нумерацию на 31 предохранитель. При замене предохранителей следует руководствоваться условными обозначениями на крышке монтажного блока.

Предохранители и реле системы управления двигателем Лада Калина

Цепи системы управления двига­телем защищены тремя плавкими предохранителями, расположенны­ми под крышкой в облицовке тун­неля пола.

Для доступ нужно поддеть отверткой и снять крышку с центральной консоли.

Расшифровка

Обозначение на изображении	Сила тока, А	Защищаемые цепи
F1	15	Цепи главного реле (обмотка реле включения электро­вентилятора системы охлаждения, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода, катушки зажигания)
F2	15	Топливный насос, предохранитель бензонасоса калины.
F3	15	Электронный блок управления (цепи постоянного пи­тания)

Реле системы собраны в блок и установлены под централь­ной консолью. В блок дополнитель­но встроен предохранитель электро­вентилятора системы охлаждения двигателем.

Дополнительные реле и предохранитель расположены с правой стороны внизу панели приборов.

Чтобы доступа, необходимо снять правую накладку консоли панели приборов

Основные причины

• Неисправность датчика температуры охлаждающей жидкости. На Лада Калина их два. Один даёт данные на панель приборов, второй в ЭБУ автомобиля.

• Перегорание предохранителя в цепи вентилятора.

• Неисправность электродвигателя.

• Нарушение контакта в разъёмах электропроводки.

Алгоритм проверки

• Отсоединяют разъём с датчика температуры, который находится возле термостата. При отключенном датчике и включенном зажигании вентилятор охлаждения должен работать постоянно. Если вентилятор не включился, то это может быть предохранитель вентилятора или сам вентилятор.





















• Блок реле и предохранителей вентилятора на Ладе Калина расположен под декоративной накладкой у левой ноги переднего пассажира. Блок состоит из трех реле, два из которых (1 и 3), отвечают за работу вентилятора на высокой и низкой скорости. Рядом расположен предохранитель. Предохранитель проверяют визуально (целость плавкой перемычки) или омметром, который должен показать нулевое сопротивление. Реле можно проверить, подключив прибор к клеммам контактной группы и подавая напряжение с аккумулятора на клеммы включения. Не следует вместо перегоревшего предохранителя устанавливать «жучек» из проволоки. Пожары в автомобилях не редкость. Необходимо найти причину перегорания, возможно замыкание электродвигателя или проводки. Устанавливают аналогичный предохранитель. Если все работает нормально, то все устанавливают на место, если предохранитель снова перегорает, то причина в замыкании. Номинал предохранителя – 50 А.

• Исправность самого вентилятора проверяют, подавая на его разъём напряжение с аккумулятора напрямую. Если он вращается и все остальные элементы исправны, то причина только в электропроводке. К счастью, это встречается довольно редко. Когда двигатель не работает даже при непосредственном подключении к аккумулятору, то выход только один – замена вентилятора. Ремонт двигателя не имеет смысла, поскольку стоимость нового не так уж и велика, а надежность отремонтированного вряд ли буде высокой.

Проверка датчика

Для полной проверки датчик придется снять, что связано со сливом небольшого количества охлаждающей жидкости.

Проверить датчик можно тестером в режиме сопротивления. Щупы прибора подсоединяют к клеммам разъёма и погружают кончик датчика в горячую воду. Таблица показаний.

Температура (°C)	Сопротивление (Ом)
100	177
90	241
80	332
70	467
60	667
50	973
45	1188
40	1459
35	1802

При проверке нужно проверять состояние контактов разъемов. При плохом контакте они будут перегреваться и контакт еще более ослабнет, вплоть до полного пропадания. Разъемы должны быть сухими, чистыми и без следов перегрева.

Предохранители

Монтажный блок реле и предохранителей

: F1-F31 – предохранители; К1-К6 — реле большого размера; К7-К12 — реле малого размера; 1 — маленький пинцет для извлечения предохранителей и реле малого размера; 2 — большой пинцет для извле­чения реле большого размера

Прежде чем начать замену какого-либо предохранителя нужно попытаться определить и обязательно устранить причину его перегорания. Дабы избежать сбоя каких-то элементов системы по управлению мотора, мы не рекомендуем ставить предохранитель с увеличенным номиналом или самодельный. Бывает, что нить предохранителя уцелеет, а вот ее соединение внутри нарушается. Визуально такую поломку увидеть невозможно – это в такой ситуации поможет сделать это омметр. Итак описание предохранителей…

Монтажный блок предохранителей и реле Lada Kalina находится слева панели управления наружным освещением. Добраться до него можно следующим образом:

1. Тянем за выступ левой стороны приборной панели, открыва­ем крышку самого монтажного блока.

Ниже схема расположения предохранителей Lada Kalina.

Назначение предохранителей Kalin a в блоке салона авто:

№ реле	Наименование реле
1, К1	Место установки реле включе­ния стеклоочистителя фар
2, К7	Реле включения дальнего света фар
3, К8	Реле включения звукового сигнала
4, К2	Реле включения стеклоподъемни­ков дверей
5, К9	Место установки реле включения противотуманных фар
6	Реле стартера
7, К10	Реле вклю­чения обогрева заднего стекла
8, К4	Дополнительное реле
9, К11	Реле включения подогрева сидений
10, К5	Реле включения указателей пово­рота и аварийной сигнализации
11, К12	Место установки резервного реле
12, К6	Реле включения стеклоочис­тителя и стеклоомывателя ветрового стекла,
13	Пинцет для извлечения предохранителей и реле с маленьким кор­пусом
14	Пинцет для извлечения реле
15	Запасные предохранители;
16, F28	Ме­сто установки предохранителя АБС
17, F27	Предохранитель электроусилителя рулевого управления
18, F1- F26	Предохранители

Расшифровка реле и предохранителей в основном блоке Lada Kalina

№ предохранителя	Ток, А	Расшифровка
F1	10	Указатели поворота (блок управления иммобилайзером, щиток приборов, выклю­чатель аварийной сигнализации)
F2	30	Электростеклоподъемники
F3	10	Аварийная сигнализация
F4	20	Стеклоочиститель и стеклоомыватель
F5	25	Электровентилятор отопителя, блок управ­ления электроусилителем рулевого управ­ления, предохранитель печки
F6	20	Звуковой сигнал
F7	10	Щиток приборов, лампы освещения салона
F8	20	Обогрев заднего стекла
F9	5	Лампы габаритного света с правой сторо­ны автомобиля
F10	5	Лампы габаритного света с левой стороны авто
F11	7,5	Блок управления иммобилайзером
F12	7,5	Лампа ближнего света правой блок-фары
F13	7,5	Лампа ближнего света левой блок-фары

№	Ток, А	Защищаемые цепи
F14	10	Лампа дальнего света правой блок-фары
F15	10	Лампа дальнего света левой блок-фары
F16	10	Противотуманная фара*
F17	10	Противотуманная фара*
F18	15	Подогрев сидений*
F19	10	АБС*
F20	15	Предохранитель прикуривателя машины
F21	10	Соленоид блокировки передачи заднего хода
F22	15	Блок дистанционного управления центральным замком и охранной системой автомобиля
F23	Блок управления электроусилителем рулево­го управления
F24	Резерв (муфта компрессора кондиционера Kalina)
F25	Резерв (контроллер электропакета)
F26	Резерв (АБС)
F27

Предохранители топливного насоса и вентилятора охлаждения двигателя Lada Kalina (ВИДЕО)

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные. Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра. Полное описание предохранителей калины вы найдете ниже.

Где расположен монтажный блок реле и предохранителей Калины.

С левой стороны, за панелью управления наружным освещением.

1. Потянув за выступ на левой стороне панели приборов, открыва­ем крышку монтажного блока.

2. Вот и сам монтажный блок.

Чтобы по-лучше рассмотреть схему расположения предохранителей калины нажмите на изображении.

Назначение предохранителей калины расположенных в блоке салона автомобиля.

Монтажный блок предохранителей и реле: 1 — место установки реле включе­ния стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемни­ков дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле вклю­чения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10 — реле включения указателей пово­рота и аварийной сигнализации, K5; 11 — место установки резервного реле калины, K12; 12 — реле включения стеклоочис­тителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким кор­пусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — ме­сто установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предох­ранители F1—F26

Расшифровка реле и предохранителей в основном блоке Лады Калины.

Указатели поворота (блок управления им­мобилайзером, щиток приборов, выклю­чатель аварийной сигнализации)

Плавкие предохранители и реле топливного насоса и вентилятора охлаждения двигателя находятся не в основном блоке, а в дополнительном. Более того, их даже два. Один из них находится под крышкой возле рычага КПП, чуть ниже пепельницы. Открыть ее можно, просто поддев плоской отверткой:

Рассмотрим более детально, как все это выглядит и какой элемент за работу какого прибора отвечает:

Цифры на картинке соответствуют приведенной ниже нумерации:

1. Силовая цепь главного реле
2. Топливный насос
3. Цепь постоянного питания ЭБУ
4. Разъем для диагностики ЭСУД

При выходе из строя одного их предохранителей, вынимаем его пинцетом и вставляем новый. Аккумуляторную батарею необходимо отключить на время проведения этих работ.

Второй дополнительный блок предохранителей и реле находится с правой стороны панели прибором в самом низу около воздуховода печки, под крышкой. Наглядно смотрите ниже на фото:

Сначала откручиваем шуруп, который находится в самом пром углу, а затем снимаем эту крышку полностью.

Теперь, чтобы снять этот блок реле, нам понадобится рожковый или торцовый ключ на 10.

После этого отводим в сторону провода и вынимаем аккуратно весь блок с реле и предохранителем. Вынимать его достаточно неудобно, так как будут мешаться довольно объемные жгуты проводов. Вот так он выглядит после снятия:

Основные функциональные элементы охлаждающей системы

Прежде чем разбираться, почему не работает вентилятор охлаждения двигателя Калины, следует понять, из чего состоит охлаждающая система вообще. Сюда можно отнести:

радиатор. Он находится спереди транспортного средства. Процесс охлаждения осуществляется при помощи мощного воздушного потока;

• вентилятор. Устройство находится на самом радиаторе. Когда температура антифриза достигает определенного показателя (на калине это 95 градусов), вентилятор начинает работать, что ускоряет процесс охлаждения;
• температурный датчик. Он посылает сигнал для старта вентилятора, когда температура мотора начинает повышаться;
• расширительный бак. Антифриз очень резко реагирует на температурные колебания. Когда он сужается или расширяется, расширительный бак позволяет компенсировать изменение объема жидкости;
• помпа. Благодаря насосу антифриз циркулирует по системе;
• термостат. Устройство отвечает за процесс подачи жидкости к радиатору. Именно этот элемент контролирует и поддерживает стабильную температуру в силовом агрегате.

Поломка любого устройства приводит к ситуации, когда не срабатывает вентилятор охлаждения на 8 клапанной Калине.

Далее на видео решение проблемы, когда не включается вентилятор охлаждения в Калине:

Почему перегорают предохранители и какие симптомы

Предохранители никогда не перегорают без причины и Лада Калина – не исключение. Плавкие вставки защищают цепи от следующих неисправностей:

1. Короткое замыкание.
2. Перегрузка.

Задача предохранителя – спасти электрическую цепь: проводку, потребители и не допустить возникновения пожара, вызванного оплавлением проводов или иных частей электрической цепи.

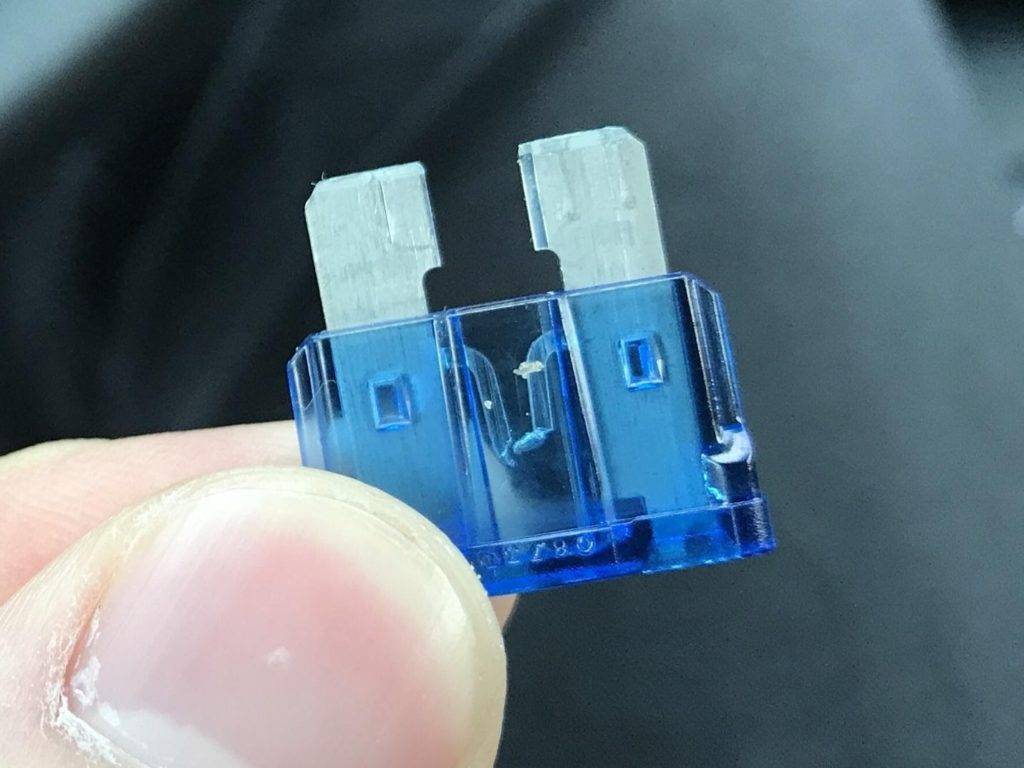

Короткое замыкание – одна из причин оплавления вставки, которое чаще происходит из-за повреждения проводов, замыкания «плюса» на массу кузова или при ДТП, в результате которого жгут или отдельный провод перерубило частью кузова.

Перегрузки могут быть вызваны одновременной работой многих потребителей или при использовании низкокачественных компрессоров для подкачки шин, запитываемых от прикуривателя.

Есть и другая причина, которая происходит крайне редко – это использование китайских плавких вставок, ток срабатывания которых немного ниже, чем предусмотрено электрической цепью. Несмотря на то, что на корпусе вставки может быть указано 15А, на самом деле, эта цифра может быть занижена до 10.

Симптом сгоревшего предохранителя – полный отказ потребителя. К примеру, если прикуриватель не работает, то в 90% случаев, всему виной сгоревший предохранитель. Чтобы в этом убедиться, достаточно открыть крышку, достать плавкую вставку, руководствуясь таблицей и проверить ее целостность. Если визуально это сделать невозможно, допускается использование мультиметра в режиме прозвонки.

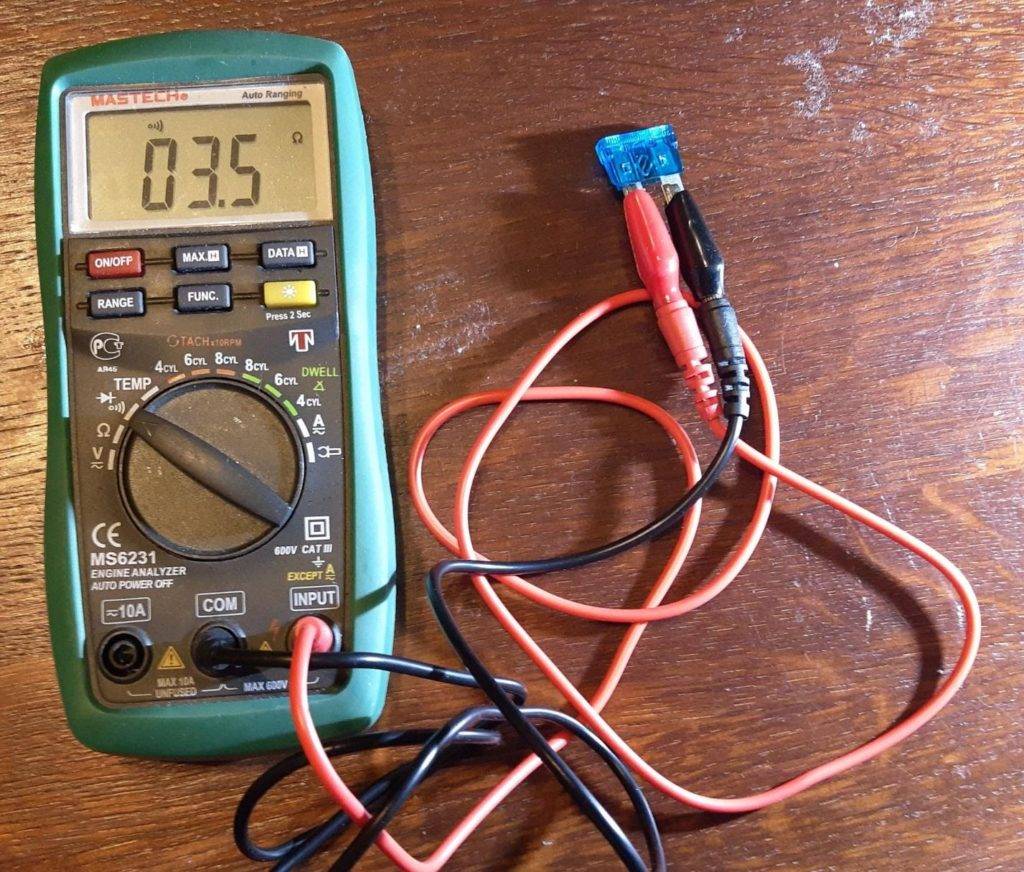

Исправный предохранитель должен прозваниваться, а перегоревший покажет на приборе обрыв. В случае, если замена вставки не помогла, придется диагностировать уже блок предохранителей или искать проблему в другом месте.

Основные причины сбоев в работе датчика

Итак, по каким причинам на Калинах и Приорах, да и на всех ВАЗах в принципе, контроллер может не работать:

1. Первая причина — неработоспособность термостата. Такая проблема является одной из самых сложных, при ее появлении вентилятор будет срабатывать неправильно. Чтобы убедиться в том, что термостат рабочий, нужно будет потрогать нижний шланг — если он холодный, то устройство действительно вышло из строя. Вообще, для Калины поломка термостата — явление достаточно распространенное.
2. В том случае, если термостат рабочий, то необходимо произвести диагностику предохранительных элементов. Также следует проверить и состояние самих цепей, для этого воспользуйтесь мультиметром. Схема предохранителей должна быть указана на обратной стороне крышки блока. В случае с Калиной блок расположен под приборной панелью, вас интересует предохранительный элемент 3, его емкость составляет 50 ампер. Если предохранитель рабочий, то нужно произвести диагностику реле вентилятора, оно маркируется цифрой 1. В том случае, если эти элементы рабочие, то придется снимать блок управления вентилятором — для этого отодвиньте воздуховод и, используя гаечный ключ на 10, открутите его крепление. На блоке должны быть два реле, их следует проверить.
3. Также не лишним будет залезть в моторный отсек и прозвонить контакты непосредственно вентилятора. Проблема может заключаться в обрыве, переломе проводки, окислении контактов, а также в перегоревшей обмотки внутри устройства. Проблемы с проводами и контактами решаются без проблем — плохая проводка меняется, а контакты зачищаются. Но если проблема кроется в обмотке, то устройство придется полностью менять.
4. Также проблема может крыться непосредственно в самом датчике. Для запуска вентилирующего узла необходимо будет сбросить клеммы с устройства. Диагностика контроллера производится путем демонтажа термостата и помещения его в емкость с горячей водой — термостат в этот момент должен открыться.
5. Еще одна причина, которая случается достаточно редко, это обрыв в цепи. Такую проблему можно диагностировать с помощью мультиметра — оборвавшиеся провода подлежат замене (автор видео о диагностике регулятора своими руками — Дмитрий Мазницын).

Часто перегорают предохранители?

Если постоянно приходится менять защитный элемент, но после ремонта он все равно продолжает гореть, то причину следует искать в другом месте. Скорее всего, по цепи ходит короткое замыкание, предохранитель перегорает.

Стоит осмотреть провода на Лада Калина на предмет заломов или потертостей. Открываем капот и инспектируем состояние кабелей, это поможет выяснить причину сгорания предохранителя. При солидном возрасте автомобиля или вследствие неграмотных манипуляций с электрикой, провода могут коротнуть и выгореть. В самой цепи возникнет обрыв, срабатывает предохранитель. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю, прозваниваются на предмет сопротивления. Если нет питания, то один из кабелей оборван, это ведет к срабатыванию предохранителя.

На прикуриватель Лада Калина приходит три провода.

1. Основной плюс (красный провод). Приходит к аккумуляторной батарее через защитный элемент (предохранитель). Отвечает за нагрев внутренней спирали.
2. Постоянный плюс (желтый провод). Подключен к светофильтру. Отвечает за корректную работу лампочки подсветки.
3. Постоянный минус (черный провод). Масса, одним концом приходящая на корпус прибора, а вторым – к кузову автомобиля.

Каждый из них стоит проинспектировать, а при необходимости провести ремонт. При замене потребуется паяльная лампа с припоем, а также новые провода. Следует подключить новые кабели подходящего сечения.

А если полностью отказался работать вентилятор?

Для определения причины такой неисправности, сначала необходимо проверить состояние предохранителя, стоящего в электрической цепи. Его можно найти на боковой консоли, около пассажирского кресла. Он спрятан под крышкой дефлекторов. Открутив саморез, крышка легко снимется, и предохранитель будет доступен для изучения.

Чтобы извлечь весь предохранительный блок и подключенные реле, необходимо освободить крепление. Без гаечных ключей здесь не обойтись. Снимать блок нужно аккуратно без спешки, так как можно повредить провода, которые к нему подключены. Только единственный предохранитель блока отвечает за работу вентилятора.

При целостности предохранителя необходимо проверить работу реле, которое питает электродвигатель вентилятора. Таких реле установлено два. Левое включает низкую скорость вентилятора. А расположенное справа отвечает за высокую скорость его работы.

Другой неисправностью, которая относится к реле вентилятора охлаждения, является непрерывность работы вентилятора охлаждения, когда зажигание выключено. Это может привести к разряду аккумуляторной батареи. «Калина» потом просто не заведется. Основной причиной является залипание контактов. На блок попадает антифриз, протекающий из радиатора, установленного над печкой.

Когда реле и предохранители работают исправно, необходимо проверить работу датчика температуры. Именно он приказывает вентилятору начать работать. Этот датчик располагается с правой стороны бачка радиатора.

Чтобы проверить его работоспособность, нужно удалить штекерный разъем, взять перемычку, с ее помощью замкнуть между собой клеммы разъема. Включение вентилятора говорит о том, что датчик находится в исправном состоянии. Если вентилятор никак не реагирует, то прежде чем менять датчик, необходимо проверить работоспособность электродвигателя вентилятора. Для этого клеммы электродвигателя нужно подсоединить к контактам АКБ. Двигатель должен заработать. В случае отказа, придется устанавливать новый электромотор.

Описание предохранителей на автомобиле Лада Калина

Автомобили Лада Калина оснащаются модулями ножевого типа, от использования цилиндрических инженеры отказались более пяти лет назад ввиду неэффективности.

Схема расположения реле – прерывателей

Обозначение	Какой за что отвечает / что обеспечивает
K 1	Электрический вентилятор системы охлаждения
K 2	Центральный замок
K 3	Стартер (дополнительно)
K 4	Контакты сердцевины замка зажигания
K 5	Зарезервировано
K 6	Очиститель лобового стекла (дворники)
K 7	На фары, дальний свет оптики
K 8	Звуковое оповещение
K 9	Ближний свет оптики
K 10	Обогрев заднего стекла
K 11	Реле модуля управления силовым агрегатом
K 12	Реле топливной помпы
K 13	Зарезервировано
K 14	Дополнительное реле вентилятора системы охлаждения
K 15	Обогрев лобового стекла (основное)
K 16	–/– (дополнительное)
K 17	Система кондиционирования

Схема установки предохранителей Лада Калина

Маркировка / ампераж	За что отвечает (с описанием)
F (Ф-1) / 20	Электронный блок управления двигателем, система охлаждения, катушки зажигания, топливные форсунки
F (Ф-2) / 5	Электрический привод стеклоподъемников
F (Ф-3) / 10	Аварийка
F (Ф-4) / 10	Очиститель лобового стекла, фронтальная подушка безопасности
F (Ф-5) / 20	Замок зажигания
F (Ф-6) / 30	Задняя передача
F (Ф-7) / 30	Адсорбер, датчик расхода кислорода, датчик скорости
F (Ф-8) / 7,5	Обогрев заднего стекла
F (Ф-9) / 10	Габарит правый
F (Ф-10) / 10	Габарит левый
F (Ф-11) / 10	Задняя противотуманная фара
F (Ф-12) / 10	Ближний свет левый
F (Ф-13) / 30	–/– правый
F (Ф-14) / 30	Дальний свет правый
F (Ф-15) / 10	–/– левый
F (Ф-16) / 15	Передняя противотуманная фара левая
F (Ф-17) / 15	–/– правая
F (Ф-18) / 10	Обогрев сидений, вентилятор печки
F (Ф-19) / 10	АБС (ABS)
F (Ф-20) / 10	Сигнал, багажник, прикуриватель, трансмиссия, разъем для диагностики
F (Ф-21) / 5	Топливная помпа (бензонасос)
F (Ф-22) / 5	Центральный замок
F (Ф-23) / 5	Дневные ходовые огни
F (Ф-24) / 5	Система кондиционирования
F (Ф-25) / 5	Подсветка салона, стоп сигнал
F (Ф-26) / 5	АБС (ABS) дополнительно
F (Ф-27) / 20	Зарезервировано
F (Ф-28) / 15	Зарезервировано
F (Ф-29) / 15	Зарезервировано
F (Ф-30) / 20	Зарезервировано
F (Ф-31) / 15	Обогрев лобового стекла, магнитола, генератор
F (Ф-32) / 15	Печной отопитель, электрический усилитель руля

Цена блока в сборе от 2500 рублей, набор плавильных элементов от 500 рублей, поштучно от 100 рублей.

Признаки неисправности предохранителей

• Агрегаты, механизмы неактивны при заряженной батарее, целостной системе электрического питания;
• Модули в монтажном блоке с нехарактерно повышенной температурой;
• В машине слышен запах горелого;
• На щитке приборной панели сигнализируют индикаторы о неисправности силового агрегата, трансмиссии, системы электрического питания.

Причины выхода из строя предохранителей

• Нарушение сроков проведения технического осмотра;
• Покупка с последующей установкой неоригинальных запчастей;
• Непрофессиональный монтаж;
• Стороннее механическое повреждение;
• Короткое замыкание в электрической цепи;
• Деформация изоляционного слоя;
• Окисление контактов;
• Слабое крепление клемников;
• Попадание внутрь конструкции воды, образование конденсата.

Модернизация СОД Калины

Главная проблема системы охлаждения Калины заключается в образовании воздушных пробок. На сегодня есть ряд эффективных способов для устранения этого дефекта. Причина кроется в особенностях конструкции СОД. Работа системы охлаждения основана на взаимосвязанном функционировании множества деталей. От того, какую температуру имеет циркулирующий по системе антифриз, зависит задействование большого и малого контуров. От этого зависит нормальная работа всей силовой установки.

Доработать систему охлаждения можно самостоятельно или в сервисе. Профессионалы редко занимаются всяческими доработками, рекомендуя заменить или ремонтировать тот или иной узел. Такой способ может оказаться дороже, но не всегда эффективнее.

Классические способы доработки

Для того чтобы решить проблему с образованием воздушных пробок, нужно снять крышку расширительного бачка и запустить двигатель. Затем дождаться поднятия температуры охлаждающей жидкости до критической красной зоны, пока в работу не вступит принудительное охлаждение вентилятором. После этого нужно нажать на педаль газа несколько раз и заглушить мотор.

Если способ оказался неэффективным, есть другой метод. Для этого нужно демонтировать защиту двигателя, ослабить хомут и снять одну из трубок штуцера подогрева дроссельного узла. Затем открутить крышку расширительного бачка и, приложив ветошь, начать дуть в него до тех пор, пока со снятого патрубка не начнет литься антифриз. Для того чтобы доработать стандартную систему охлаждения, многие автовладельцы устанавливают более эффективный термостат на 6 отверстий, ставят фильтр охлаждающей жидкости и другой краник отопителя.

Другие варианты модернизации

Если автомобиль оборудован электронной педалью газа, шланг, который ранее шёл на подогрев дроссельного узла, теперь закольцован с системой охлаждения. Чтобы не допустить образования воздушных пробок, используется дополнительный патрубок с меньшим диаметром, который устанавливается вместо вышеуказанного шланга. Шланг для воздуховода ставится возле термостата, для этого используется тройник, вмонтированный в патрубок, подходящий к радиатору. Второй конец патрубка соединяется с пароотводящим шлангом возле расширительного бачка (понадобится ещё один тройник).

Следующий способ доработки заключается в оснащении пароотвода специальным гидравлическим забором. Чтобы это сделать, в пароотводящий шланг монтируется трубка от капельницы, которая погружается в антифриз на дно расширительного бачка. По мере охлаждения антифриз затягивается в патрубок отвода, что обеспечивает предотвращение завоздушивания системы охлаждения. При желании можно совместить оба способа.

Блок реле и предохранителей Лада Калина

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные. Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра. Полное описание предохранителей калины вы найдете ниже.

Где расположен монтажный блок реле и предохранителей Калины.

С левой стороны, за панелью управления наружным освещением.

1. Потянув за выступ на левой стороне панели приборов, открыва­ем крышку монтажного блока.

2. Вот и сам монтажный блок.

Чтобы по-лучше рассмотреть схему расположения предохранителей калины нажмите на изображении.

Назначение предохранителей калины расположенных в блоке салона автомобиля.

Монтажный блок предохранителей и реле: 1 — место установки реле включе­ния стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемни­ков дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле вклю­чения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10 — реле включения указателей пово­рота и аварийной сигнализации, K5; 11 — место установки резервного реле калины, K12; 12 — реле включения стеклоочис­тителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким кор­пусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — ме­сто установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предох­ранители F1—F26

Расшифровка реле и предохранителей в основном блоке Лады Калины.

http://carfrance.ru/gde-naxoditsya-rele-ventilyatora-lada-kalina/http://www.tungrem.ru/avtomobili-lada/kalina/106-predokhranitelihttp://avtoblokrele.ru/vaz/blok-rele-i-predohranitelej-lada-kalina.htmlhttp://avto-idea.ru/remont/ne-vklyuchaetsya-ventilyator-ohlazhdeniya-na-kaline-kak/http://expertvaz.ru/lada-kalina/ventiliator-ohlazhdeniia.htmlhttp://avtoblokrele.ru/vaz/blok-rele-i-predohranitelej-lada-kalina.html
