Рис. 6-12. Удаление воздуха из гидропривода тормозов:

1 — штуцер для прокачки;2 — шланг; 3 — сосуд с жидкостью

1/2-3/4 оборота штуцер при нажатой педали. Продолжая нажимать на педаль, вытесните находящуюся в системе жидкость вместе с воздухом через шланг в сосуд. После того как педаль тормоза достигнет переднего крайнего положения и истечение жидкости через шланг прекратится, заверните штуцер выпуска воздуха до отказа. Повторяйте эти операции до тех пор, пока не прекратится выход пузырьков из шланга.

Удерживая педаль в нажатом положении, заверните штуцер до отказа и снимите шланг. Протрите насухо штуцер и наденьте защитный колпачок.

Повторите операции для других колес, сначала на втором колесе этого же контура, а затем последовательно на обоих колесах другого контура.

При удалении воздуха следите за наличием жидкости в бачке, не допуская

обнажение его дна, так как при этом в систему вновь попадет воздух.

При отсутствии в приводе тормозов воздуха педаль тормоза должна проходить 1/2 своего полного хода.

Чтобы исключить влияние вакуумного усилителя на прокачку тормозов, удаление воздуха проводите при неработающем двигателе.

Если в гидравлическом приводе отсутствует тормозная жидкость, то заполните систему следующим образом:

— залейте тормозную жидкость в бачок главного цилиндра;

— отверните на 1,5-2 оборота штуцеры на цилиндрах всех колес;

— резко нажимая на педаль тормоза и плавно отпуская ее, завертывайте штуцеры по мере вытекания из них жидкости. Затем прокачайте систему.

При удалении воздуха на автомобиле, тормозная система которого работала длительный срок, находящуюся в системе жидкость замените новой.

Замена тормозной жидкости

Для того, чтобы в систему гидропривода при замене тормозной жидкости не попал воздух и затрачивалось минимальное количество времени на эту операцию, придерживайтесь следующих правил:

— действуйте в том же порядке, как и при прокачке тормозов, но используйте шланг со стеклянной трубкой на конце, которую опустите в сосуд с тормозной жидкостью;

— нажимая на педаль тормоза, выкачивайте старую тормозную жидкость до тех пор, пока в трубке не покажется новая жидкость; после чего выполните два полных хода педалью тормоза и, удерживая ее в нажатом положении, заверните штуцер. При прокачке следите за уровнем жидкости в бачке и

своевременно доливайте жидкость до максимального уровня;

— повторите такую же операцию на каждом рабочем цилиндре в том же порядке, как и при прокачке;

— наполните бачок до максимального уровня и проверьте работу тормозов на ходу автомобиля.

Вакуумный усилительСнятие и установкаСнятие.

При снятии усилителя главный цилиндр гидропривода тормозов не отсоединяется от гидросистемы, чтобы в нее не попал воздух.

Порядок снятия:

— отверните гайки крепления главного цилиндра 1 (рис

6-13) к усилителю 3, снимите его со шпилек и отведите в сторону, осторожно изгибая трубопроводы, чтобы не повредить их;. — отсоедините от усилителя шланг;

— отсоедините от усилителя шланг;

— отверните гайки, крепящие кронштейн 4 педали тормоза к кузову и снимите кронштейн в сборе с вакуумным усилителем и педалью 7. Затем отсоедините вакуумный усилитель 3 от педали 7, сняв скобу 6 и вынув палец 5. Снимите с кронштейна вакуумный усилитель.

Установку

вакуумного усилителя проводите в обратном порядке. Разборка вакуумного усилителя не допускается.

Главный цилиндр

Снятие и установка

Снятие.

Отсоедините трубопроводы от главного цилиндра и колодку с проводами от клемм датчика аварийного уровня тормозной жидкости. Закройте отверстия у трубопроводов и у главного цилиндра, чтобы предупредить утечку жидкости и попадание в них пыли, грязи.

Снимите цилиндр в сборе с бачком 2 (см. рис. 6-13), отвернув гайки его крепления к вакуумному усилителю. Снимите датчик аварийного уровня тормозной жидкости и слейте из бачка и из цилиндра тормозную жидкость. Снимать бачок с главного цилиндра не рекомендуется, если в этом нет необходимости.

Установку

главного цилиндра проводите в последовательности, обратной снятию. После установки цилиндра прокачайте систему гидропривода тормозов для удаления воздуха.

Разборка и сборка

Разборка.

Как отремонтировать или заменить на ВАЗ 2110

  1. Если во время диагностики выясняется, что неисправен шланг впускного коллектора, его хомуты ослабляются с помощью плоской отвёртки, после чего он снимается вручную и заменяется новым. Если причина шипения не в повреждении шланга, а в самих ослабших хомутах, они затягиваются с помощью плоской отвёртки.
  2. Если же неисправен сам ВУТ, производится его замена. Сначала отсоединяется разъём датчика, показывающего уровень тормозной жидкости. Он свободно снимается вручную.
  3. Далее от ВУТа отсоединяется вакуумный шланг. Он тоже снимается вручную, обратный клапан ВУТа при этом придерживается второй рукой.
  4. Главный тормозной цилиндр крепится к ВУТу двумя гайками на 10. Они откручиваются с помощью рожкового ключа.
  5. После этого главный цилиндр аккуратно отодвигается от ВУТа (тормозные трубки при этом снимать не требуется).
  6. В кабине, под приборной панелью, отсоединяется кронштейн тормозной педали. Он держится на 4 гайках, которые откручиваются рожковым ключом на 11.
  7. После этого ВУТ вместе с педалью и кронштейном аккуратно извлекается через двигательный отсек, заменяется новым, после чего производится обратная сборка всех узлов.

Вакуумный усилитель

Совершенной тормозную систему машины точно не назовешь, поэтому приходится дополнять ее устройствами, содействующими увеличению эффективности. Одно из их — это вакуумный усилитель.

Применение и назначение

Сейчас вакуумный усилитель является очень нужным, так как он отличается высочайшей эффективностью собственной работы. Его задачки необъятные, но со всеми усилитель совладевает отлично:

  • Возрастает степень сопротивляемости тормозной педали;
  • Понижает показатель нагрузки на тормозную систему;
  • Выступает в роли высокоэффективного вспомогательного узла;
  • Положительно повлияет на эксплуатационный срок службы тормозной системы и пр.

У данного элемента последующие составляющие:

  • Плотный корпус, для производства которого используют прочный полимер;
  • Диафрагма, которая также именуется собирательным узлом;
  • Следящий либо контрольный спец клапан;
  • Толкатель. Он позволяет возвратить элементы мотора в их начальное положение, когда питание отсутствует;
  • Главный шток поршня цилиндра тормозной системы (головного);
  • Возвратимая пружина переключателя.

Корпус этой пружины имеет два ячеистых деления, которые делятся на вакуумное и атмосферное. Нередко ячейки называют камерами.

  • Вакуумная камера — это ячейка, конкретно связанная с основным тормозным цилиндром.
  • Атмосферная камера — это ячейка, расположенная напротив тормозной педали. Ее открытая часть корпуса упирается в педаль тормоза.

Также необходимо отметить диафрагму, которая делает две очень принципиальные задачки:

  • Корректирует положение поршня в пространстве;
  • Докачивает тормозную жидкость к основным тормозным цилиндрам.

Установка вакуумного усилителя предугадывает суровое изменение чувствительности педали, поэтому безотступно не рекомендуется прикладывать огромное и резкое усилие к ней на «первых парах». Нажатие должно осуществляться аккуратненько и плавненько.

Замена

Более непростой процесс — это разборка. Поэтому побеседуем о нем детальнее.

Отсоедините от аварийного индикатора тормозной воды колодку, которая оснащается проводками. Соединение на «десятке» осуществляется клеммами.
Прикройте чем-нибудь отверстия трубопровода и узла, чтоб не допустить утечку тормозной воды. Она загрязнит внутреннее место, что не нужно.
Сейчас снимите цилиндр вкупе с бачком. Для этого довольно отвинтить крепежные гайки, которые элемент соединяется с вакуумным усилителем.
После снятия датчика уровня тормозной воды слейте из баска и самого цилиндра имеющуюся там тормозную жидкость.
Если суровой необходимости нет, бачок снимать не стоит. Но для настоящей сборки бак снимается, а потом устанавливается на место в серьезном порядке.
Перед оборотной сборкой каждый элемент промывается чистой тормозной жидкостью

Отменная кандидатура — изопропиловый спирт.
Не забудьте просушить детали компрессором и протереть незапятанной, сухой тряпкой.
Кропотливо опасайтесь попадания на главный цилиндр горючего либо керосина.
Повышенное внимание обратите на уплотнительные кольца. Если вы их промываете особым спиртом, не держите кольца в этой воды подольше 20 секунд

После обработке сходу высушите и протрите уплотнители.
Поверхность поршня и зеркала обработайте, удалив всю ржавчину.
При подмене головного цилиндра в неотклонимом порядке инсталлируются новые уплотнительные кольца, вне зависимости от их текущего состояния.
Проверьте упругость пружин поршня под нагрузкой. Обратитесь к управлению по ремонту ВАЗ 2110, где указаны надлежащие нагрузки и усилия для проверки.
При свободном состоянии длина пружины должна составлять 59,8 мм. Если показатель имеет отклонение от нормы, непременно поменяйте пружины.

Вакуумный усилитель

Совершенной тормозную систему машины точно не назовешь, потому приходится дополнять ее устройствами, способствующими повышению эффективности. Одно из них — это вакуумный усилитель.

Применение и назначение

Сегодня вакуумный усилитель является очень востребованным, поскольку он отличается высокой эффективностью своей работы. Его задачи обширные, но со всеми усилитель справляется отлично:

Увеличивается степень сопротивляемости тормозной педали;

Снижает показатель нагрузки на тормозную систему;

Выступает в роли высокоэффективного вспомогательного узла;
Положительно воздействует на эксплуатационный срок службы тормозной системы и пр.

У данного элемента следующие составляющие:

  • Плотный корпус, для изготовления которого применяют высокопрочный полимер;
  • Диафрагма, которая также называется собирательным узлом;
  • Следящий или контрольный специализированный клапан;
  • Толкатель. Он позволяет вернуть элементы двигателя в их исходное положение, когда питание отсутствует;
  • Главный шток поршня цилиндра тормозной системы (главного);
  • Возвратная пружина переключателя.

Корпус этой пружины имеет два ячеистых деления, которые делятся на вакуумное и атмосферное. Часто ячейки именуют камерами.

  1. Вакуумная камера — это ячейка, непосредственно связанная с главным тормозным цилиндром.
  2. Атмосферная камера — это ячейка, расположенная напротив тормозной педали. Ее открытая часть корпуса упирается в педаль тормоза.

Также стоит отметить диафрагму, которая выполняет две очень важные задачи:

  • Корректирует положение поршня в пространстве;
  • Докачивает тормозную жидкость к главным тормозным цилиндрам.

Установка вакуумного усилителя предусматривает серьезное изменение чувствительности педали, потому настоятельно не рекомендуется прикладывать большое и резкое усилие к ней на «первых парах». Нажатие должно осуществляться аккуратно и плавно.

Неисправности и способы их проверки

Не исключено, что вам может потребоваться замена вакуумного усилителя на ВАЗ 2110. Причиной могут послужить различные неисправности, характерные признаки которых проявляются в следующем:

  • При нажатии на педаль тормоза, возникает шипение, и одновременно с этим не редко повышаются обороты мотора;
  • Автомобиль начинает троить;
  • Свечи зажигания перестают работать эффективно;
  • Расход топлива заметно увеличивается.

Перед тем как поменять вакуумный усилитель на ВАЗ 2110, его следует проверить. Выполняется данная процедура следующим образом:

  • Как при обычной прокачке тормозов, при незаведенном моторе несколько раз нажмите на педаль газа;
  • После 5 или 6 нажатия удерживайте педаль в нижнем положении, уперев ее в пол, и заведите двигатель;
  • После запуска педаль будет сама немного смещаться вперед.

Также высока вероятность повреждения диафрагмы, на которой с течением времени образуется отверстие. Приобрести диафрагму можно с ремкомплектом, стоимость которого составляет не более 500 рублей.

Замена

Чтобы заменить элемент, необходимо разобраться в главном вопросе — как снять вакуумный усилитель с ВАЗ 2110. Уже непосредственная замена старого элемента на новый не составит труда, ровно как и процесс обратной сборки.

Потому расскажем про главное — демонтаж усилителя. Начнем с того, что процедура не сложная, но она требует аккуратности и последовательности выполнения шагов. Если будете придерживаться рекомендаций, работа займет немного времени и не отнимет много сил.

  1. Отсоедините колодку с проводами, которая включает в свою конструкцию датчики уровня тормозной жидкости.
  2. Одной рукой удерживайте обратный клапан усилителя, второй аккуратно отсоедините шланг. Желательно отсоединение шланга выполнять сильной рукой, поскольку для этого потребуется большое усилие.
  3. Отвинтите два болта, соединяющие усилитель и главный тормозной цилиндр.
  4. Аккуратно демонтируйте цилиндр от усилителя.
  5. Отсоединять тормозные трубки не имеет никакого смысла.
  6. Откройте доступ к приборной панели, что позволит открутить гайки, удерживающие кронштейн тормозной педали. Их должно быть 4 штуки.
  7. Демонтировать кронштейн и усилитель рекомендуется через подкапотное пространство, поскольку там достаточно свободного места для подобных манипуляций.
  8. Снимите стопорную пластину пальца. Для этого палец поддевается отверткой и выдавливается.
  9. Теперь вы легко можете отключить тормозную педаль и усилитель.
  10. Чтобы отсоединить усилитель и кронштейн, придется открутить две гайки на креплении.
  11. На место демонтированного старого вакуумного усилителя устанавливается новый, и выполняется процедура обратной сборки в строгой последовательности процесса демонтажа.

Проверка состояния усилителя

Понять, что ВУТ вышел из строя, сможет даже неопытный автомобилист, так как для нажатия на педаль потребуется гораздо больше усилий. Замена ВУТ ВАЗ 2110 требуется в том случае, если при нажатии педали слышно шипении, а педаль становится слишком тугой. Проверять устройство следует на заглушенном моторе: автомобилисту следует несколько раз нажать на педаль, а затем подержать ее в выжатом положении. Далее необходимо завести мотор, и если педаль тормоза опустится к днищу машину без сильного сопротивления, то агрегат работает исправно.

Если же педаль прожимается с трудом, то в узле присутствует дефект. Чтобы лишний раз не проводить разбор системы, рекомендуется проверить обратный клапан усилителя и вакуумный шланг – это элементы должны быть герметичны и не повреждены. Чаще всего встречаются следующие дефекты:

  • Повреждение пружины.
  • Обрыв шланга.
  • Разрыв или трещина диафрагмы.

Как проверить вакуумный усилитель

В случае проявления перечисленных выше симптомов, «вакуумник» необходимо проверить. Определить работоспособность устройства можно без снятия его с автомобиля. Для диагностики нам понадобится резиновая груша от ареометра и отвёртка (шлицевая или крестовая в зависимости от типа хомутов).

Проверочные работы выполняем в таком порядке:

  1. Включаем стояночный тормоз.
  2. Садимся в салон и 5–6 раз нажимаем на тормозную педаль, не запуская двигателя. На последнем нажатии оставляем педаль на средине её хода.
  3. Убираем ногу с педали, запускаем силовую установку. При рабочем «вакуумнике» педаль сместится на небольшое расстояние вниз.
  4. Если этого не случилось, глушим двигатель, переходим к моторному отсеку. Находим там корпус усилителя, осматриваем фланец обратного клапана и конец соединительного шланга. Если на них есть видимые разрывы или трещины, готовимся к замене повреждённых деталей.

Признаки неисправности вакуумного усилителя тормозов Ваз 2114

Неисправности усилителя тормозов влекут за собой несколько фатальных негативных последствий:

Значительное снижение контроля за автомобилем во время циклов торможения. При отсутствии действия усилителя нагрузка на педаль газа пропорционально увеличивается – педаль идет туго, а эффект от торможения значительно снижается. Для неподготовленного водителя такое поведение автомобиля может стать шоком и привести к дорожно-транспортному происшествию из-за увеличившегося тормозного пути; Автомобиль при неисправности тормозов теряет значительный потенциал в торможении и становится практически неуправляемым;

Тугой ход педали газа. В движении педаль очень плохо поддается продавливанию. Это явный признак неисправности атмосферной камеры диафрагмы корпуса усилителя

В таком случае эксплуатировать машину необходимо с большой осторожностью, так как она потеряла определенную эффективность тормозной системы;

На приборной панели загорается с небольшой периодичностью знак о неисправности тормозной системы. Этот признак может относиться и к иным сбоям в работе тормозов, однако в сочетании с тугой педалью тормоза явно говорит о неисправности усилителя

Электронный блок автомобиля осуществляет постоянный мониторинг всех систем на работоспособность (и хотя на модели ВАЗ 2114 данный блок уже давно не считается современным со своими функциями он справляется на хорошем функциональном уровне и с высокой эффективностью несмотря на немногочисленность датчиков);

Ухудшение тормозных качеств системы наряду с остальными признаками говорит о прямой причастности неисправности усилителя тормозов к опасности возникновения происшествия. Этот признак является главным среди всех остальных, как быто ни было эксплуатировать автомобиль с очень слабой системой тормозов очень опасно – контуры в данном случае не получают дополнительного усилия и не могут эффективно осуществлять торможение.

Устранение неисправности чаще всего заключается в замене неисправного элемента новым узлом – это сэкономит время ремонта, так как реанимация старого изделия потребует не меньше времени и чуть меньшей стоимости деталей. Именно поэтому автолюбители чаще всего прибегают к полной замене вышедшей из строя детали.

Рекомендации

Если на ВАЗ 2110 из строя вышел ВУТ, замена может быть выполнена своими руками в условиях обычного гаража

При этом после замены важно провести проверки усилителя. Дело в том, что иногда даже новый усилитель может быть неисправен, а также при обратной сборке нередко допускаются ошибки. По этой причине рекомендуется дополнительно проверить ВУТ на утечки воздуха

Для диагностики необходимо завести двигатель автомобиля и выжать до упора педаль тормоза, после чего заглушить мотор

По этой причине рекомендуется дополнительно проверить ВУТ на утечки воздуха. Для диагностики необходимо завести двигатель автомобиля и выжать до упора педаль тормоза, после чего заглушить мотор.

Если после 30 секунд педаль не отклоняется от полностью выжатого состояния, это укажет на то, что усилитель в порядке. Если же после отпускания педали она начинает возвращаться обратно под воздействием возвратной пружины, тогда это указывает на рост давления внутри рабочей усилителя. В свою очередь, это неисправность вакуумного усилителя.

Диагностика неисправности ВУТа: почему шипит или негерметичен

  • Если торможение сопровождается шипением, то первым делом нужно осмотреть ВУТ и шланг, соединяющий его с патрубком коллектора. Высока вероятность того, что шланг окажется повреждён. В этом случае проблему можно решить простой заменой. Но возможен и второй вариант: на самом ВУТе могут обнаружиться потёки тормозной жидкости. В этом случае менять придётся и сам усилитель.
  • Ещё один момент, косвенно указывающий на неисправность ВУТа: мотор автомобиля начал «троить» либо стал работать рывками. Происходит это из-за нарушения герметичности шланга ВУТа. В шланг поступает воздух, который оттуда попадает прямо во впускной коллектор. Из-за избытка воздуха топливная смесь, подаваемая в камеры сгорания, становится слишком бедной. Как следствие — перебои в работе мотора. Для устранения подсоса воздуха часто бывает достаточно подтянуть ослабшие хомуты на шланге ВУТа.
  • Если всё ещё есть сомнения по поводу того, что неисправен именно ВУТ, можно убедиться в этом так: заглушить двигатель, после чего 6–7 раз нажать педаль тормоза. После 7-го нажатия надо отпустить педаль, дать ей пройти примерно половину свободного хода, потом остановить её ногой и запустить мотор. Если педаль после запуска мотора провалилась в пол — ВУТ исправен. Если она осталась неподвижна — ВУТ придётся менять.

Проверка работоспособности

Данная инструкция будет актуальна при проверке вакуумного усилителя на моделях ВАЗ от 2113 до 2115. Так что методика явно универсальная.

  1. Нажмите на педаль тормоза до упора в пол около 4-5 раз. При этом двигатель должен быть не заведен, За счет этих нажатий вы создадите одинаковое давление в двух секциях вашего вакуумного усилителя. Клапан сообщит о проблемах сразу, как только вы начнете давить на педаль. Если в процессе нажатий вы услышите скрипы, это говорит о серьезных неисправностях.
  2. Сделав давление равномерным, заведите двигателя, удерживая при этом педаль тормоза в полу. Если система усиления тормозов исправна, тогда педаль сама поднимется после того, как будет заведен мотор. Если подобного не случилось, тогда вам обязательно придется столкнуться с ремонтными работами.
  3. Если проверка показала наличие проблем с усилителем, не забудьте дополнительно проверить качество крепления шланга и состояние фланца. Когда крепление имеет отклонение от нормы, это может сказываться на отсутствии подъема педали тормоза.

Иногда плохо зафиксированный крепеж становится причиной достаточно дорогого и на самом деле ненужного ремонта или замены вакуумного усилителя. Проведите предварительную проверку, чтобы самому себе не усложнять жизнь.

Когда менять усилитель

Тормоза представляют собой целую систему, которая состоит из множества элементов. Каждый из них должен функционировать правильно и эффективно.

Помимо проверки самого вакуумного усилителя, следует проинспектировать состояние патрубков тормозной жидкости, убедиться в отсутствии протечек тормозного раствора, посмотреть текущее состояние педали тормоза.

Если в системе торможения неисправности не были обнаружены, можно детальнее подумать над вопросом замены вакуумного усилителя.

Ремонтировать элемент не имеет никакого смысла. Проще сразу заняться заменой. От качества и своевременности проведенных работ зависит функциональность автомобиля и мощность, которую способен выдавать ваш двигатель. Недостаток мощности негативно сказывается на скорости движения и комфорте передвижения по городу и за его пределами.

Замена

Для замены вакуумного усилителя вам потребуется определенный набор инструментов и материалов. В него входят:

  • Набор отверток;
  • Пассатижи;
  • Накидной ключ на 13 и 17 миллиметров;
  • Специальный ключ для тормозных трубок;
  • Новые заглушки;
  • Новые штуцеры.

Процедура замены

Приступаем непосредственно к работе.

  1. Демонтаж вакуумного усилителя может быть осложнен из-за тормозного цилиндра. Потому советуем его снять предварительно. Другой вариант — отсоединить от тормозного цилиндра патрубки и сдвинуть в сторону на время. Тут уже сами решайте, как вам удобнее.
  2. Цилиндр является не главной проблемой. Тяжело справиться с креплением вакуумного усилителя. Просто делать это не очень удобно. Такая уж конструкция у ВАЗ 2114.
  3. Начните с клапана — уберите от него крепежи шланга, извлеките опорную втолку, после чего вы сможете вытащить палец тормоза.
  4. Далее с помощью ключа на 13 миллиметров демонтируются все четыре крепежа вакуумного усилителя.
  5. После всех неудобств проведенной работы, можно будет снять элемент и приготовиться ставить на его место новый усилок.
  6. Для этого вам придется установить специальную крепежную раму. Закручивается рама ключом на 17 миллиметров, после чего устанавливается новый компонент внутрь авто.
  7. Если вы хотите максимально возможно облегчить самому себе работу, не забудьте в первую очередь при обратной сборке соединить педаль тормоза с усилителем с помощью пальца. Уже после этого намного легче справиться с обратной установкой вакуумника на место.

Выполняя замену вакуумного усилителя, обязательно одновременно с этим поменяйте старый вакуумный шланг. Этот элемент далеко не вечный, потому по мере износа он будет негативно влиять на качество и эффективность работы нового вакуумника.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Замена задних тормозных цилиндров

Лучшие задние тормозные цилиндры на ВАЗ 2110 могут работать долгое время. Примером бракованного изделия может служить тормозной цилиндр, у которого поршни выходят из цилиндра всего на несколько миллиметров, чего недостаточно для раздвижения тормозных колодок.

На срок службы тормозных цилиндров играет и качество тормозной жидкости.Инструкция указывает, что задние тормозные цилиндры извлекаются на снятом тормозном барабане.

Совет: Желательно, чтобы замена задних тормозных цилиндров ВАЗ 2110 выполнялась одновременно на обоих тормозах. Износ одного из элементов указывает, что скоро выйдет со строя и второй.

А цена проведения работ будет уменьшена, за счет разборки автомобиля один раз.

  1. Машина устанавливается на смотровую яму или подъемник.
  2. Фиксируются передние колеса.
  3. Снимаются задние.
  4. Используя резиновый молоток, со своего места вытаскивается тормозной диск .
  5. Аккуратно извлекается конец верхней стяжной пружины, позиция 7 на первом фото.
  6. До этого он соединялся с тормозной колодкой.
  7. До конца поднимается ручка ручного тормоза. В этом случае раздвигаются тормозные колодки, и они без особых усилий снимаются.
  8. Откручивается от цилиндра тормозная трубка.
  9. Снимается задний тормозной цилиндр.

Снятие заднего тормозного цилиндра ВАЗ 2110

  1. При необходимости, выполняется замена заднего тормозного цилиндра ВАЗ 2110 новым.
  2. Сборка узла выполняется в обратной последовательности.
  3. Работа заканчивается прокачкой тормозов.

Совет: Замена тормозного цилиндра на автомобиле ВАЗ 2110 выполняется в строгой последовательности – как демонтаж, так и установка запчастей. Главное условие – исправность и герметичность в гидравлической системе.

Как происходит на автомобиле ВАЗ 2110 замена заднего тормозного цилиндра можно увидеть на видео.

Ремонт задних тормозных цилиндров ВАЗ 2110

Бывают случаи, когда для экономии средств достаточно заменить изношенные детали узла. В этом случае после снятия с автомобиля задний тормозной цилиндр разбирается.

Разборка заднего тормозного цилиндра ВАЗ 2110

  1. Снимаются защитные колпачки, поз. 10 на рисунке выше.
  2. Из корпуса цилиндра выпрессовываются поршни вместе с деталями для регулирования зазора в автоматическом режиме, образующегося между барабаном и тормозными колодками.
  3. После установки поршня поз. 9 на специальное приспособление его проворачивают и вынимают упорный винт, поз. 3.
  4. Снимается уплотнительное кольцо поз. 8 и опорная чашка поз. 7 с сухарями поз.5 и пружиной поз.6 с винта.
  5. Разъединяются упорное кольцо поз. 4 и упорный винт.

После разборки узла проверяются детали на наличие неисправностей:

  1. Рабочие поверхности поршней, цилиндра и упорных колец должны быть гладкими, без царапин и шероховатостей. В противном случае может произойти утечка жидкости и преждевременный износ поршней и уплотнителей.
  2. Дефекты на зеркальной поверхности устраняются шлифовкой или притиркой.

Совет: Необходимо следить, чтобы не увеличился внутренний диаметр цилиндра.

  1. Проверяется визуально упорный винт, пружины, опорная чашка и сухари. При их повреждении выполняется замена деталей.
  2. Уплотнители поз.8 меняются новыми.
  3. При необходимости меняются защитные колпачки поз.10.
  4. Сборка конструкции производится в обратной последовательности.

При этом нужно учесть:

  1. Все детали обильно смазываются тормозной жидкостью.
  2. Затяжка упорных винтов должна выполняться моментом 3,9 – 6,9 Нм.
  3. Прорезь, расположенная на упорных кольцах, направляется вертикально вверх, отклонение не должно быть более 30 градусов. Это обеспечивает удаление всего воздуха из привода механизма при прокачке тормоза.
  4. С помощью приспособления запрессовываются поршни в корпус цилиндра.
  5. После сборки проверяется перемещение в корпусе каждого поршня, которое должно быть от 1,25 миллиметров до 1,65 миллиметров.
  6. Устанавливаются защитные колпачки.
  7. Своевременный ремонт или замена задних тормозных цилиндров – гарантия безопасности движения на дорогах.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Установка кнопки зажигания на ваз

Проводка ваз 2114 инжектор 8 клапанов: общая схема, передний жгут, боковой, задний

Как снять радиатор на ваз 2115 – 2114

Греется двигатель ваз 2105 карбюратор причины

Почему ваз 2106 дергается при езде, возможные причины, что проверить

Как улучшить свет на ваз 2115

Ваз 2115 минусы и плюсы

Перестали гореть противотуманки на ваз 2114

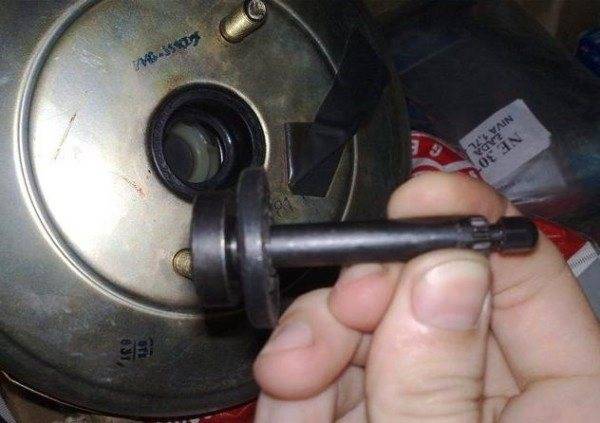

Как заменить вакуумный усилитель тормозов на ВАЗ 2110-ВАЗ 2112?

Снятие: 1) Сперва, выкрутите все винты которые шумоизоляционный материал крепят (Большинство гаек указаны красными стрелками), потом отстегните ремень крепления расширительного бачка системы охлаждения (Бачок указан синей стрелкой) и чуть приподняв его вверх, выньте из того места где он располагается (К нему шланги подсоединены, не в коем случае их не отсоединяйте, а иначе жидкость польётся, которая запачкает Ваш автомобиль, можно конечно ёмкость какую ни будь поставить и слить из расширительного бачка всю жидкость, но зачем это делать, если можно и без этого обойтись и работа пройдёт гораздо быстрее), потом положите аккуратно бачок куда ни будь и зафиксируйте его и выньте после этого левую (По ходу движения автомобиля смотрите) часть шумоизоляционного материала и отложите её в сторонку.

Какой вакуумник купить

Тормоза – важнейшая система в автомобиле. Подойти к ремонту следует со всей ответственностью. Вакуумный усилитель дорогой узел. Поэтому, у владельца может появиться мысль о покупке б/у запчасти. В этом случае, сэкономить действительно получится. Но, старый вакуумник может выйти из строя в любую минуту, а значит деньги были потрачены зря. Кроме того, разборка ВАЗ 2110 с последующей заменой вакуумника может оказаться напрасной.

Выбор потребителей

Lucas9.4%
Iruna2%
ТоргМаш53.3%
Техномастер0.8%
ProSport2%
Спорт2%
АТ,Чехия0.8%
Заводской ВУТ23.1%
Другой ВУТ5.5%
Аксиома1.2%
Лидером этого соревнования стал ТоргМаш, за него отдано 53.3% процента голосов

Лучше автовладельцу раскошелиться и приобрести новый ВУТ, от таких производителей, как:

  • LUCAS TRW – от 5 900 до 6 500 рублей (в сборе: с бачком, кронштейном и педалью тормоза);
  • ТоргМаш – 2 320 руб;
  • ДААЗ (2103-3510010) – от 1400 до 2250 руб;
  • Fenox (f-VB10001C3) – 1 560 руб;
  • TRIALLI (va551) – 1450 руб;
  • QUARTZ (qz2170351) – 1 050руб.

Заводской ВУТ, в сборе с педалью и бачком ТЖ, обойдётся около 4 900 рублей. Среди автовладельцев, особенным уважением пользуются запчасти ДААЗ и ТоргМАШ. Именно эти производители становятся лидерами голосования на автофорумах.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
