Меняем топливный фильтр на Toyota Corolla E150 своими руками

Замена основного фильтра – действуем по инструкции

Замена топливного фильтра в автомобиле Тойота Королла – вполне осуществимая задача для каждого водителя. В автомагазинах есть в основном только дополнительный фильтр, который находится под капотом, поэтому заранее побеспокойтесь о заказе основного устройства. На покупке экономить не стоит и лучше приобретать только оригинал. Он прослужит вам значительно дольше, чем китайская подделка, которыми сейчас насыщен рынок автодеталей.

Перед заменой вам понадобится не только сама деталь, но и дополнительные инструменты: пара отверток и герметик, а также рожковые ключи для замены второго фильтра. Основной топливный фильтр в автомобиле Тойота Королла находится под задним сиденьем в топливном баке. Данный тип фильтра принято называть погружаемым. Для его замены необходимо поднять заднее сиденье, а то и вовсе на время открутить. Под сиденьем вы увидите металлическую крышку, так называемый лючок. При помощи отвертки аккуратно его отковыряйте, так как он крепится на герметике. При этом будьте осторожны, чтобы не повредить электрические провода.

Открыв крышку, вы увидите топливную трубку и фишку с проводами. Первым делом отключите фишку с питанием. Следующим этапом будет отсоединение топливной трубки. На её пластиковом фиксаторе есть стрелка, которая указывает направление, в котором необходимо его прокрутить – делайте это аккуратно, чтобы не сломать его. После отсоединения может политься бензин, потому подставьте тряпочку или бутылку. Что предотвратить выливание бензина, перед началом всех работ необходимо вытянуть из монтажного блока предохранитель насоса.

Двигатель при этом должен быть включен. Необходимо подождать, пока он заглохнет

Эти действия приведут к тому, что все топливо, которое находится в трубке, сгорит. Перед снятием насоса и фильтра обратите внимание на правильное его расположение в баке – точно также нужно будет поставить новую деталь обратно. Открутите и снимите прижимное кольцо, далее аккуратно достаньте насос с фильтром – важно не повредить и не сдвинуть поплавок уровня с топливной сеткой

Следующим этапом будет снятие самой детали. Для этого переверните весь корпус и аккуратно сдвиньте несколько заклепок, после этого снимите крышку. Под крышкой будет резиновая прокладка, которую также необходимо снять. Потом удалите металлическое штопорное кольцо, которое держит топливную сетку. Если есть возможность, замените её на новую или, как минимум, хорошо промойте в воде и дайте высохнуть.

Потом отсоедините регулятор давления – сделать это будет достаточно сложно, так как он находится в уплотнительной резинке. После этого отсоедините топливный насос и уплотнительные кольца. Теперь берите новый фильтр и собирайте все в обратном порядке. Перед сборкой все резиновые уплотнительные соединения можете смазать маслом, это значительно упростит процесс сборки. Крышку лючка очистите от старого герметика и нанесите новый. Нужно будет минут 10–15 подержать её под грузом, чтобы герметик застыл.

О смене фильтрующего элемента на 120-м кузове Toyota Corolla

Сразу хочется предупредить о строжайшем исполнении правил по пожарной безопасности при выполнении данной операции. До начала работ необходимо приготовить:

  1. Пустую ёмкость для остатков топлива.
  2. Тряпки или ветошь.
  3. Новый фильтрующий элемент.
  4. Уплотнительные прокладки.
  5. Плоскую и крестообразную отвертки, а также пылесос.

Чтобы приступить к снятию, необходимо поднять заднее пассажирское сиденье автомобиля, а затем снимается обивка днища. Она закреплена двумя винтами и пистоном. Чтобы их освободить, потребуется ключ на «10» и отвёртка.

ЧИТАТЬ ДАЛЕЕ: Как поменять салонный фильтр на Тойоте Королла

Коврик поднимают на сиденья и укрепляют ремнями безопасности, чтобы он не мешал дальнейшим операциям. Под ковриком необходимо демонтировать слой из пенопласта. После этого станет видна крышка бензонасоса, которая легко снимется, если её поддеть чем-то острым. К замене не приступайте до тех пор, пока пылесосом не будет убран весь скопившийся там мусор.

Снимаются патрубки с бензонасоса и сливаются остатки бензина в пустую канистру. После этого следует произвести запуск двигателя Тойоты Королла для полной выработки имеющегося топлива в системе питания. После остановки мотора его прокручивают стартером ещё несколько раз и снимают с аккумуляторной батареи клеммы.

После этого можно приступить к снятию блока с насосом. Понадобится помощь крестообразной отвёртки и ключика на «8», а также ветоши или тряпки для выливающегося бензина. Когда блок с насосом будет вынут, можно приступать к демонтажу фильтрующего элемента.

Необходимо освободить две защёлки на корпусе и несколько клипс. Потом легко с небольшими усилиями извлекают его из корпуса. Вынув старый, вставляют в корпус бензонасоса новый элемент тонкой очистки. На заключительном этапе промывается и продувается сеточка заборника топлива, а сборка производится в обратном порядке.

Замена на Corolla 120 кузов

Перед началом работ необходимо максимально опустошить бак, желательно до включения лампочки резервного остатка топлива. Это необходимо для минимизации риска пролива бензина на обшивку салона.

Инструменты

Перед заменой фильтра надо подготовить следующие материалы и инструменты:

  • отвёртка с тонким плоским жалом;
  • отвёртка с крестообразным жалом;
  • клещи для демонтажа пружинного зажима;
  • ветошь для протирки;
  • плоская ёмкость, над которой разбирается насос.

Пошаговая инструкция

Алгоритм действий:

Поднять левую подушку заднего сидения и отогнуть мат шумоизоляции для получения доступа к лючку топливозаборного модуля.
Очистить место установки лючка и сам лючок от грязи.
Открепить с помощью отвёртки лючок, установленный на специальной густой мастике. Мастика многоразовая, счищать её с привалочных поверхностей лючка и кузова не следует.
Протереть крышку топливного модуля от скопившейся грязи.
Отключить разъем питания с колодки топливного насоса.
Запустить двигатель для выработки находящегося под давлением в магистрали топлива. Если пренебречь данным пунктом, то бензин при снятии трубки зальёт салон автомобиля.
Отсоединить от модуля две трубки: подачи топлива в двигатель и обратной подачи топлива из адсорбера. Трубка под давлением зажата на модуле фиксатором, который сдвигается вбок. Вторая трубка фиксируется обычным кольцевым пружинным зажимом.
Открутить восемь винтов отвёрткой с крестообразным шлицем и аккуратно вынуть модуль из полости бака

При вынимании модуля важно не повредить установленный сбоку датчик уровня топлива и поплавок, закрепленный на длинном рычаге. Дальнейшие работы лучше проводить над подготовленной ёмкостью, чтобы исключить попадание остатков бензина из модуля на элементы салона автомобиля.
Отсоединить защёлку рычага и снять поплавок.
Разъединить половины корпуса модуля

Пластиковые клипсы разъёма находятся ближе к верхней части модуля. Клипсы достаточно хрупкие и важно провести эту операцию аккуратно.
Вынуть бензонасос из модуля и отсоединить от него фильтр. Бензонасос будет выходить с усилием из-за наличия резиновых уплотнительных колец. Важно не потерять и не повредить кольца, которые обеспечивают сохранение давления при подаче топлива.
Теперь можно поменять фильтр тонкой очистки. Корпус модуля и фильтр грубой очистки продуваем сжатым воздухом.
Произвести сборку и установку модуля в обратной последовательности.

Замена фильтра на Королла 120 хетчбэк

На машине с кузовом хетчбэк 2006 года топливный фильтр установлен по-другому, так что процедура замены имеет ряд нюансов. Также такая схема применялась на всех 120-х Короллах английской сборки.

Последовательность действий при замене:

Лючок модуля крепится на четырёх болтах под крестообразную отвёртку.
Сам модуль плотно вставлен в корпус бака, для его снятия применяется специальный съёмник.
Модуль имеет совершенной иной внешний вид. Для его разбора необходимо сначала отсоединить шланг у основания модуля. Шланг можно снять только после предварительного нагрева феном.
Сам фильтр с насосом находится внутри стакана модуля и крепится на трёх защёлках.
Для доступа к фильтру необходимо снять датчик топлива.
Фильтр можно снять с крышки модуля только в нагретом феном состоянии. Топливные трубки придётся срезать

Важно запомнить которая из трубок фильтра является входящей, а какая выходящей, поскольку никакой маркировки на корпусе нет.
Выдавить болтом 17 мм насос из фильтра.
Установить новый фильтр Toyota 23300–0D020 (или аналог Masuma MFF-T116) и смонтировать новые трубки между фильтром и насосом. Трубки должны быть легко сгибаемыми, поскольку в баке половины насоса находятся в поджатом состоянии.
Фильтр грубой очистки находится в стакане и просто промывается средством для очистки карбюраторов.
Дальнейшую сборку и установку проводим в обратном порядке.

Немаловажным моментом в работе является обеспечение герметичности посадки новых трубок на штуцера. Качество работы лучше проверить до установки модуля в бак при помощи насоса и мыльного раствора. По ряду отзывов фильтр MFF-T116 одевается на насос неплотно. Ниже ряд фото, поясняющих процедуру замены.


Крышка модуля на болтах


Примерная схема съёмника


Отсоединение нижней трубки


Клипса фиксации фильтра в стакане модуля


Подготовленный к снятию крышки модуль


Снятие модуля из бака


Фильтр с установленным в нём насосом


Выдавливание насоса болтом


Установка новых трубок


Промытый фильтр грубой очистки


Собранный модуль с трубками


Проверка герметичности мыльным раствором не пройдена

Порядок действий

Процедуру следует выполнять поэтапно. Сначала снять минусовую клемму с аккумулятора чтобы обесточить топливную систему. Затем обеспечить доступ к детали: для этого требуется снять обивку днища под задним левым креслом в салоне, это позволяет открыть крышку полости топливного бака.

Снимаем крышку топливного насоса

Крышку необходимо снять. Поскольку она зафиксирована на герметике, потребуется сковырнуть ее при помощи отвертки. Прежде чем приступить к замене фильтра, потребуется пропылесосить места под обивкой днища и самой емкостью.

После этого требуется разомкнуть разъем, который питает бензонасос. Для того чтобы сбросить давление в топливной системе нужно несколько раз попытаться завести двигатель. Если этого не сделать то, при попытке отсоединить шланги, бензин под давлением брызнет наружу. Открыть топливный бак. Отсоединить шланги для прямой и обратной подачи горючего. Чтобы вытащить обратку, потребуется использовать отвертку и с ее помощью снять фиксатор; узнать его легко, он имеет желтый цвет. Затем нужно выкрутить 8 винтов посредством крестовой отвертки и вытащить насосный блок.

Снимаем клемму и отсоединяем шланги

Поплавок отсоединяется, для чего нужно сдвинуть защелку, после этого верхняя часть отсоединяется: для этого необходимо нажать на клипсы, которые размещены по кругу. Бензонасос нужно вытащить, затем вставить его в корпус нового фильтра. Сетку требуется промыть и использовать продув воздухом для удаления грязи, после чего собрать конструкцию в обратном порядке, не забыв поставить новые уплотнители.

Старый и новый фильтры

Данная инструкция подходит для замены фильтра на Тойота Королла в кузове 120. Если говорить о модификации в кузове 150, то вместо крышки бензобака из металла на горловину требуется надеть пластиковое кольцо, которое оснащается уплотнителем из резины. Чтобы снять блок, нужно скрутить кольцо по направлению против часовой, после ослабления резиновой вкладки демонтировать насосный блок. Чтобы открутить деталь, можно использовать молоток, им нужно наносить аккуратные удары через наставки из дерева. Фильтр для автомобиля в 150 кузове несколько отличается по конструкции: у него другая заборная сетка, а устройство тонкой очистки идет отдельно.

https://youtube.com/watch?v=X6WiJ9fkQ2k

Toyota Corolla › Бортжурнал › Замена топливного фильтра Toyota Corolla E150

Доброго времени каждому вхожему в данную тему.

Вчера заморочился заменой топливного фильтра на своей ласточке. Поделюсь с вами своим опытом от А до Я…

Заказал НЕоригинальный фильтр в сборе — цена 2500р

В то время как оригинал тойотовский стоит — 4000р.

Заказал 2 уплотнительных кольца:1. № 90301-08020 — цена 100р

2. № 90301-04013 — цена 100р

На этом всё, затраты наши закончились.ИТОГО: 2600р

И грубо забегаю вперед, ибо кто ещё не менял фильтра, и средств у вас например не густо как у меня было вначале(1000р), то лучше найти тему где рассказано как заколхозить и заменить всего-лишь САМ фильтр который находится в стакане.Цена вопроса вам там встанет в 700р со всеми уплотнительными кольцами. Но покурив различные форумы нашел инфу что после такой замены машинка всё равно троит. Так как хотел добиться полного душевного удовлетворения, решил менять всё!

Сняв заднее сиденье обнаруживается вот такая картина:

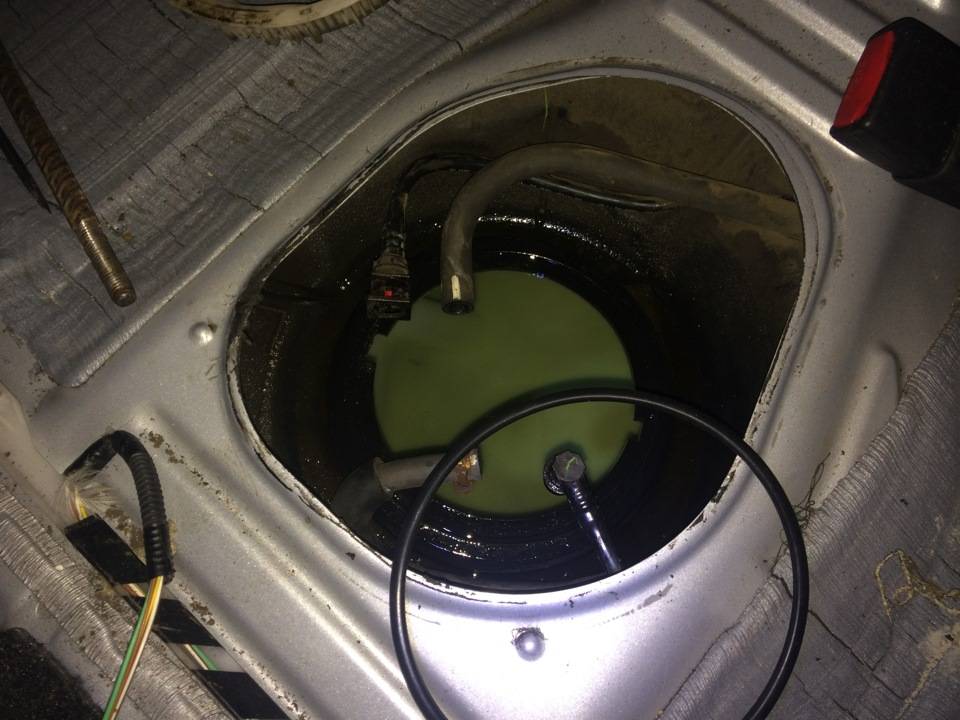

Открыв лючок наблюдаем вот такую картину.

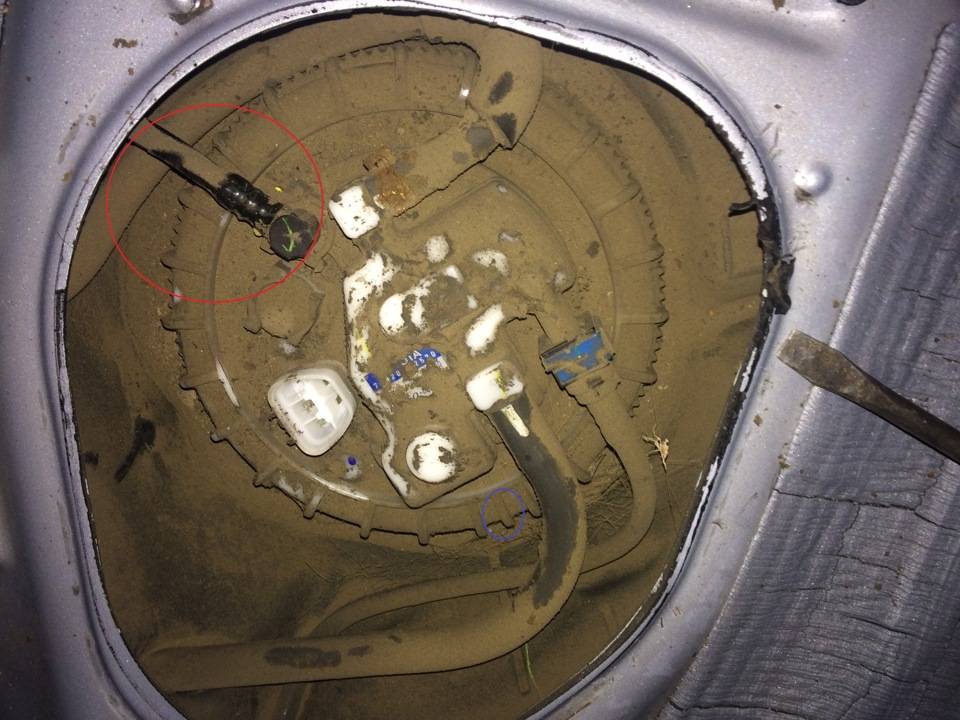

что бы открутить пластмассовую гайку бензобака необходим напарник, то есть 4 руки. На фото синим кругом выделена метка на гайке, по не будем закручивать обратно…

Упираемся друг напротив друга в гайку (в нашем случае) жесткими железными арматуринами. Короче типа тупого зубила. Пошла только так, на раз… Ни чего сложного в этом нет, дальше добиваем до конца. Делаем это аккуратно, без лишних усилий и все зубцы остались на месте.Убираем гайку, вынимаем всю систему из бака, не теряем уплотнительное колечко с самой горловины.

Вот что получается в итоге:

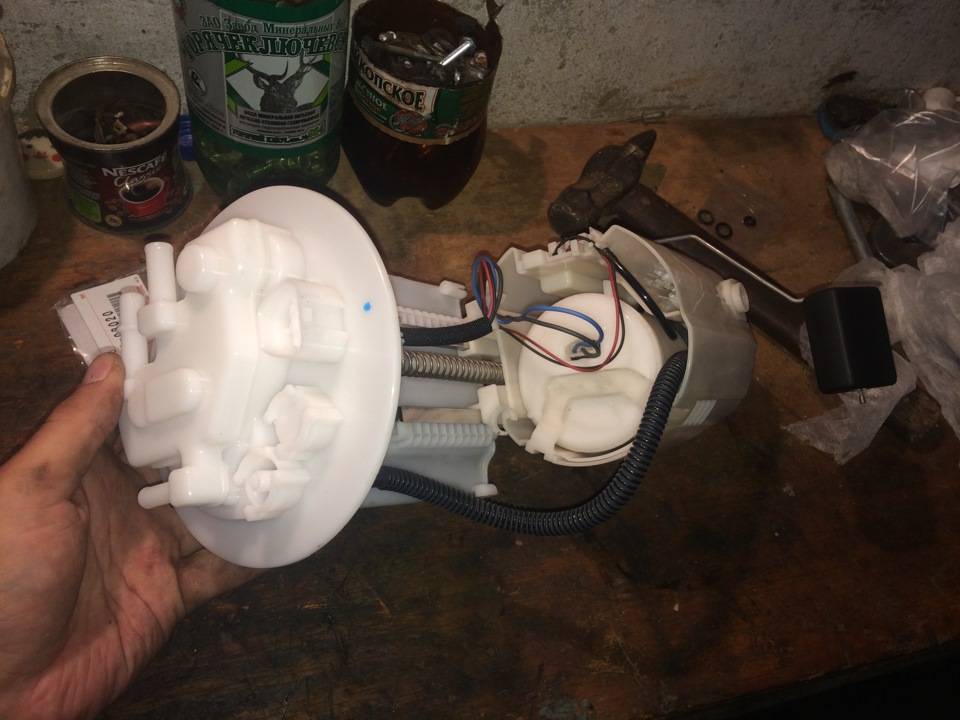

А вот что было в коробке:

Практически вся та же система в сборе, за исключением стакана, проводов, насоса и поплавка.

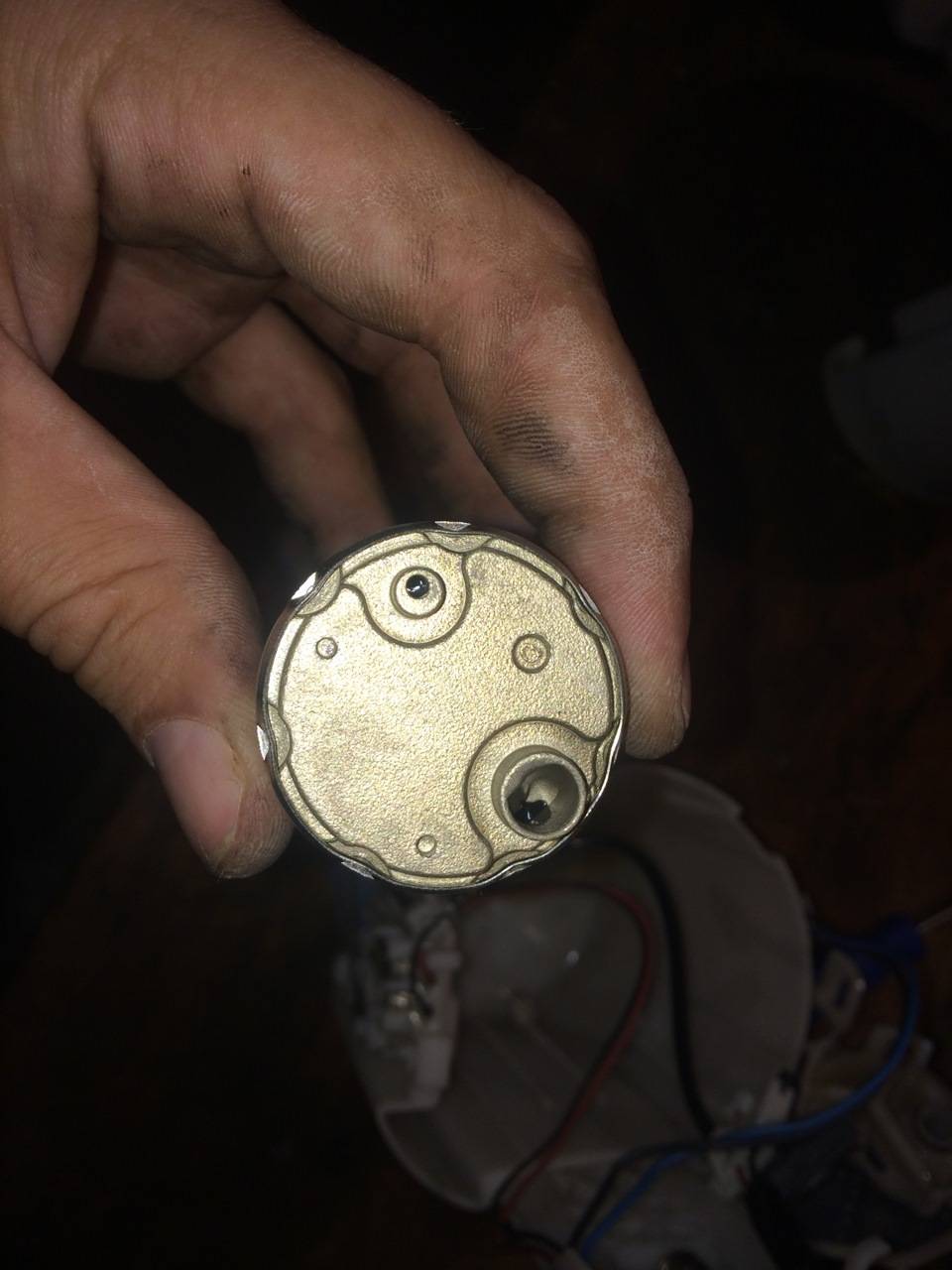

Вот насос Который вытаскиваем из старой системы, меняем уплотнительное колечко №1(выделено красным кругом)

Отсоединяем от насоса фильтр грубой очистки:

А вот в таком состоянии фильтр грубой очистки был у меня:

Всё это дело протираем, промываем и перекидываем всё на новую систему.

Кстати то резиновое уплотнительное кольцо под №2, маленькое самое насаживается на деталь которая находится в маленьком фильтре, в стакане. Более детально не получилось сфоткать.На фото красным кругом выделено то место где находится ЭТА деталь.

ДЕТАЛЬ? Мне кажется это как маленький насосик идет, или поправьте меня, буду благодарен!

Итак вся система собрана, далее дело техники. Ровно ставим уплотнительную резинку на горловину, Вставляем всю систему обратно в бак, прижимаем что бы резинка не сошла и не завернулась и закручиваем гайку по метке, до стрелочек, которые есть на кузове.

Эх если было всё так просто, то полностью на замену топливного фильтра у нас ушло бы часа полтора со всеми перекурами.

Начали обратную сборку, а именно закручивание гайки и тут мы попали… Проблема была в том что гайка ни как не закручивалась. Про.блись с этой чёртовой гайкой около часа, да да, около часа она ни как на закручивалась. То резьба криво сядет, а если продолжать закручивать, то резьба или полетит или вонь будет на весь салон.То гайка просто соскакивала. Тут уже отчаевшись начали искать в интернете как её закрутить, но ни чего подобного не нашли, кроме того как один человек посоветовал смазывать маслом…

Да кстати в районе топливного шланга на кузове есть отметина, откуда надо закручивать. То есть совмещаем ту самую метку с гайки с той меткой что на кузове в районе топливного шланга и начинаем крутить…Смазав гайку WD-шкой она наконец таки нам поддалась. И о чудо всё сделано.Закрываем обратно лючок и всё))) У меня герметик на лючке был свежим и намазывать новый не пришлось.

И подведя итог по всей замене фильтра скажу следующее, что боятся этого не стоит, как чего то не реально непостижимого. Сам машины, а именно ремонт машин и проведение ТО только начал познавать, менял фильтр впервые, как и форсунки мыл недавно в первые. Ни чего сложного нет в этом при наличии рук которые растут из нужного нам места;) Закрутить гайку было тяжелее чем вся замена…Машина работает превосходно. По расходу топлива сообщу позже!

Желаю каждому бодренькую машинку под собой, ровных дорог и удачи по жизни.Спасибо за внимание!
