Меняем топливный фильтр на 8 клапанной ВАЗ-2114 своими руками (+видео по замене внутри)

Самостоятельная замена топливного фильтра

Если с этой проблемой обратиться в автосервис, стоимость работ редко будет ниже стоимости детали.

Делаем собственными руками подлокотник в машину.

А вы знаете, что такое катушка зажигания и как проверить ее исправность? Подробнее — тут.

Все о блокировках дифференциала на Ниву и чуточку больше — здесь.

А между тем поменять топливный фильтр на ВАЗ 2114 совсем несложно своими руками. Не потребуется ни каких особых навыков и инструментов. Необходимо только желание и соблюдение ТБ.

Основные требования безопасности

Работы, связанные с горючими и агрессивными жидкостями, всегда сопряжены с определенным риском. Поэтому не лишним будет напомнить правила техники безопасности:

1. Необходимо взять за правило, все работы на автомобиле связанные с возможной утечкой топлива проводить при снятой минусовой клемме аккумулятора. Это предотвратит случайную искру и убережет от пожара;
2. Помещение, в котором будет производиться ремонт, должно хорошо проветриваться;
3. Необходимо полностью исключить источники открытого огня, убрать подальше нагревательные приборы и конечно, на время забыть про сигареты и спички;
4. Чтобы исключить попадание бензина в глаза, нужно защитить их строительными очками.

Ну и конечно не забывать общие требования при работе на ямах и эстакадах.

Подготовительные работы

Прежде чем приступать к замене топливного фильтра, нужно закончить с некоторыми мелочами. А именно:

• Договориться на счет ямы или эстакады, если нет своей;
• Подготовить рожковые ключи на 10, 17 и 19;
• Запастись емкостью под слив бензина.

Должен быть куплен топливный фильтр и проверена его комплектность, в частности наличие новых уплотнительных колец.

Порядок замены

Первым делом, ВАЗ 2114 необходимо загнать на яму и обязательно поставить на ручной тормоз. Тем, кто занимается заменой впервые, необходимо объяснить, где находится топливный фильтр на ВАЗ 2114. Он располагается в задней части автомобиля под его багажником, рядом с выхлопной трубой

Сразу нужно обратить внимание на направление стрелки на корпусе фильтра, это пригодится при установке нового. Дальнейший порядок действий следующий:

Сбрасывается давление в топливной системе. Для этого можно воспользоваться несколькими способами, но самый простой – снять предохранитель F Это позволит обесточить бензонасос. Теперь достаточно завести машину и подождать пока она заглохнет. Выключается зажигание, предохранитель ставиться на место;
Снимается минусовая клемма с аккумулятора;
Если фильтр имеет резьбовое соединение, его нужно обработать WD-40 или любым аналогом;
Удерживая фильтр ключом на 19, рожковым на 17 нужно попробовать открутить от него штуцер подводящего топливного шланга. Здесь главное не применять больших усилий, иначе поломки штуцера не избежать.
Когда подводящий штуцер будет выкручен, из этой части топливной магистрали выльется немного бензина, нужно успеть подставить приготовленную емкость;
Аналогично откручивается и отводящий шланг;
Из штуцеров извлекаются старые уплотнительные кольца;
Теперь можно снять старый фильтр, воспользовавшись ключом на 10

Надо проявить осторожность, т.к. в фильтре так же останется бензин, смешанный с водой.
Устанавливается фильтр в обратном порядке, но есть один нюанс

Нужно исключить попадание бензина на уплотнительные кольца. Если это произошло – перед установкой вытереть их насухо. И конечно, необходимо помнить про направление стрелки на новом фильтре.
После того, как фильтр будет установлен на место и штуцера плотно затянуты, соединения проверяются на утечку бензина. Для этого автомобиль необходимо завести, но предварительно в магистраль закачивается бензин. С этой целью несколько раз включается и, после работы насоса, выключается зажигание. Только теперь можно запускать двигатель и соблюдая меры предосторожности, проверяется герметичность затяжки.
Если все нормально, замену топливного фильтра на ВАЗ 2114, можно считать законченной.

Если на машине установлен двигатель с объемом 1.6 л, последовательность работ не изменяется, за исключением самого крепления. В данном случае достаточно просто освободить фиксаторы, после чего фильтр можно будет снять.

Итог

ВАЗ 2114 – надежный и неприхотливый автомобиль. Но не стоит этим злоупотреблять. Только своевременное проведение технического обслуживания, позволит чувствовать себя в поездке уверено и реже посещать автосервис.

Топливо, поступающее в автомобильный двигатель, не должно содержать никаких посторонних частиц. Поэтому в конструкцию топливной системы включён специальный фильтр, основу которого составляет фильтровальная бумага. Это позволяет задерживать случайно попавшие в топливный бак пыль или воду до того, как они окажутся в камере сгорания двигателя.

Замена топливного фильтра на транспорте ВАЗ-2114 (инжектор 8 клапанов)

Прежде чем менять топливный фильтр, важно подготовить рабочее место и весь необходимый комплект инструментов, который должен включать в себя:

1. Новый фильтр с соответствующими параметрами для каждого конкретного автомобиля ВАЗ-2114.
2. Комплект уплотнительных колец для входа и выхода топливопровода.
3. Ключ на 10, 17 и 19.
4. Небольшую чистую емкость.

Старайтесь осуществлять замену в хорошо проветриваемом помещении, а еще лучше делать это на улице. Если топливо разольется, возникнет риск отравления небезопасными парами. Все материалы легко воспламенимы, поэтому уберите все источники огня и обязательно выключите отрицательную клемму аккумулятора машины. Наденьте закрытую одежду, чтобы избежать попадания бензина на кожу тела.

Теперь самое время рассмотреть принцип замены топливного фильтра в авто ВАЗ-2114:

1. Первоначально сбросьте давление системы, это защитит вас от разбрызгивания. Отодвиньте заднее сиденье, откройте люк бензобака, чтобы получить возможность отключить колодку питания насоса.
2. Заведите машину и оставьте ее в рабочем состоянии до момента, пока двигатель не заглохнет.
3. Снова заведите машину, если она не заведется, то топлива в системе больше нет.

Для более упрощенного и надежного варианта сброса давления из системы извлеките предохранитель из блока, он отмечен как F3 и отвечает за питание бензонасоса. После демонтажа предохранителя необходимо сделать запуск двигателя, дождаться момента завершения топлива в системе. Затем верните предохранитель в исходное положение.

Демонтаж производится двумя способами:

1. При объеме мотора 1,5 л. Все составляющие обработайте смазкой. С помощью ключа 17, а затем 19 произведите демонтаж штуцера от привода топливопровода. Плотно зафиксируйте места соединений, чтобы избежать прокрутки. В месте, куда будет стекать бензин, установите чистую пустую емкость. Затем произведите демонтаж фиксатора и слейте в другую емкость лишнее топливо. Уберите все подводящие трубки от фильтра и послабьте хомут, скрепляющий корпус при помощи ключа на 10. Произведите демонтаж старого фильтра.
2. При объеме мотора 1,6 литра. В таком случае процедура намного упрощается. Слегка нажмите на фиксатор трубок топливопровода и выведите их с места фиксации.

Приступая к установке нового топливного фильтра на авто ВАЗ-2114, установите на патрубках уплотнительные кольца, сперва протерев их сухой без ворсовой тряпкой, убрав остатки топлива и прочей жидкости. Сборка конструкции осуществляется, так же как и разборка

Главное – обратить внимание на то, куда показывается стрелка направления бензина от магистрали. В объеме мотора она показана справа налево относительно борта машины, а в объеме 1,6 – с точностью наоборот

Когда новый фильтр будет установлен, необходимо подсоединить провода питания топливопровода. Для этого проверните ключ зажигания и ожидайте, пока двигатель прокачает топливо. Повторите процедуру не менее 4 раз, и только потом запустите двигатель автомобиля

Это важно для того, чтобы целиком заполнить полость фильтра и вытеснить весь имеющийся внутри воздух. Далее необходимо завести двигатель и оставить в рабочем состоянии на холостом ходу

Осмотрите все места соединения фильтра, чтобы исключить подтеки. Так, если таковые имеют место, немедленно заглушите мотор и еще раз тщательно все зафиксируйте.

Топливо, поступающее в автомобильный двигатель, не должно содержать никаких посторонних частиц. Поэтому в конструкцию топливной системы включён специальный фильтр, основу которого составляет фильтровальная бумага. Это позволяет задерживать случайно попавшие в топливный бак пыль или воду до того, как они окажутся в камере сгорания двигателя.

Как заменить своими руками

В большинстве случаев фильтрующие элементы реально заменить непрофессионалу самостоятельно.

Где находится

Наиболее простые фильтры устанавливаются перед карбюраторами. Их легко менять. Инжекторные двигатели требуют более качественной тонкой очистки из-за повышенного давления внутри системы впрыска. Помещенные внутрь металлического корпуса фильтрующие элементы устанавливаются под  днищем автомобиля. Для его замены понадобится смотровая яма или подъемник.

Топливное оборудование дизелей является очень чувствительным к качеству солярки, поэтому здесь используется фильтры особой конструкции, которые должны помимо основной функции выводить воду из состава топлива. Кроме того, солярка содержит парафины, которые на морозе могут кристаллизоваться. Поэтому многие дизельные фильтры для топлива имеют подогрев. Они устанавливаются между топливным насосом и двигателем.

Для замены топливного фильтра на бензиновом или дизельном автомобиле понадобится самый простой набор инструментов.

Как заменить самостоятельно для бензинового мотора

Здесь будут нужны:

• гаечные ключи;
• плоскогубцы;
• отвертка.

На большинстве современных бензиновых автомобилей используется два топливных фильтра. Сеточка грубой очистки, как и насос, помещается внутри топливного бака. Второй элемент устанавливается под днищем авто.

Для замены сеточки внутри топливной емкости авто нужно действовать следующим образом:

• снять с аккумулятора клеммы и заднее сидение авто;
• открутить декоративную прокладку;
• отключить предохранитель бензонасоса для понижения давления внутри топливной системы;
• отсоединить топливные магистрали;
• вытянуть насос, освободить сеточку и заменить ее.

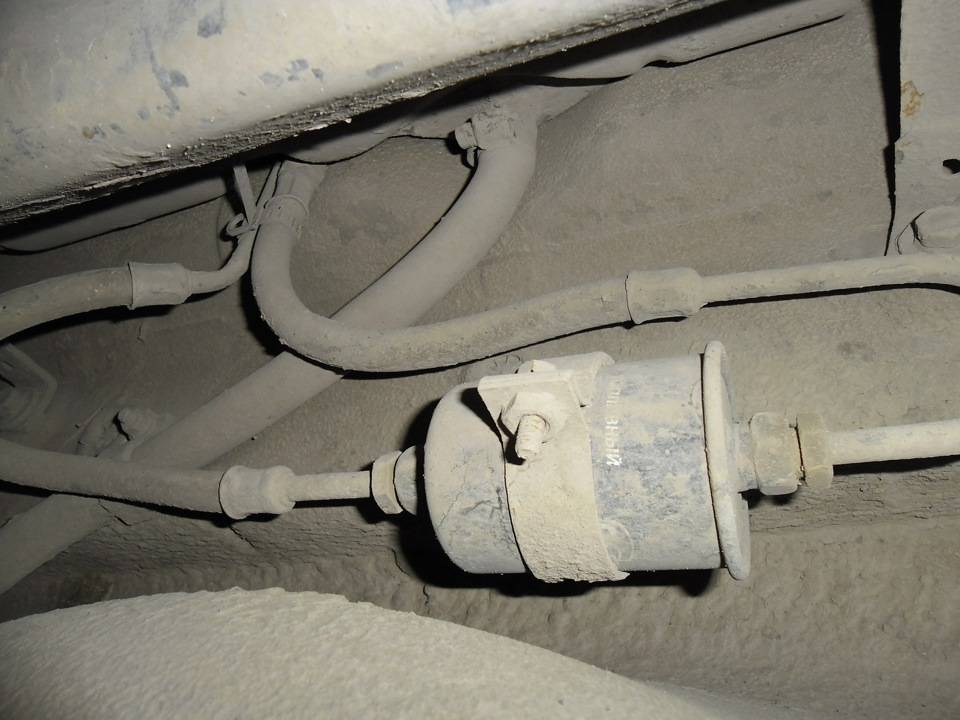

Расположенный под днищем авто элемент тонкой очистки топлива меняется в таком порядке:

• вначале демонтировать наконечники соединительных трубок;
• ослабить крепление, открутив гайку;
• отсоединить трубки от топливного фильтра;
• снять старый элемент, установить новое фильтрующее устройство.

Новый фильтр тонкой очистки топлива нужно устанавливать строго по стрелке, которая показывает направление движения горючего от бака к двигателю.

Для снятия топливного фильтра с авто, оснащенного системой с инжектором, нужно всего лишь открутить хомуты, отсоединить соединительные трубки по сторонам. Для снятия сетки грубой очистки придется доставать насос, разбирать корпус топливной станции.

Чтобы заменить фильтр на современном бензиновом автомобиле своими руками, нужно действовать следующим образом:

1. Вначале необходимо снизить давление внутри топливной магистрали. Для этого нужно отключить предохранитель, отвечающий за топливный насос. Затем завести автомобиль, дать поработать мотору до тех пор, пока он не заглохнет. Произвести повторный запуск с нулевым результатом.
2. Добраться до топливного насоса. Если он расположен в подкапотном пространстве, то для этого придется снять крышку воздушного фильтра. Топливный фильтрующий элемент расположен внутри или поблизости помпы.
3. На следующем этапе нужно отсоединить все шланги от фильтра, открутить его крепление. Под автомобиль в этом месте нужно подставить какую-то емкость для слива остатков топлива. Затем нужно демонтировать элемент.
4. Залить новый фильтр горючим, смазать его уплотнительные кольца. Установку требуется производить в обратном порядке. Лучше закрутить фильтрующий элемент от руки, подсоединить все трубки и шланги.
5. После этого вставить предохранитель насоса, повернуть ключ зажигания, но не запускать двигатель. Такие действия восстановят рабочее давление внутри топливной системы.
6. Перевести рычаг переключения передач в нейтральное положение. Выжать акселератор до упора и завести мотор. Это нужно для того, чтобы удалить воздушные пробки. Двигатель может заглохнуть. Требуется несколько раз повторить эту процедуру. Если загорится «Check engine», то это можно считать вполне нормальным явлением.
7. После поездки на авто рекомендуется проверить фильтр на герметичность. Любые подтеки должны отсутствовать.

Для дизельного мотора

Данные силовые агрегаты отличаются особой требовательностью к качеству солярки. При этом дизельное топливо содержит множество разных примесей, парафин и влагу. Для замены топливного фильтра понадобится ручной подкачивающий насос, емкость для слива горючего.

Здесь процедура замены достаточно простая:

• вначале нужно открутить все крепежи, ослабить хомуты;
• отсоединить от корпуса топливные шланги, снять разъем водного датчика;
• после этого установить новый фильтр, ориентируясь по стрелкам на корпусе.

В случае съемного фильтрующего элемента нужно промыть элемент изнутри, избавившись от мусора и грязи.

Замена топливного фильтра ВАЗ 2114

Какие инструменты нужны для замены бензинового фильтра

Для правильного проведения работы по самостоятельной замене бензинового фильтра автомобиля ВАЗ 2114 понадобятся:

• новый фильтр, подходящий по конструкции;
• уплотнительные кольца на патрубки бензопровода;
• рожковые ключи размеров 10, 17 и 19;
• две емкости: одна для сбора бензина (проследите за тем, чтобы она была чистой и сухой), вторая для слива воды.

Правила безопасности при замене

Замена топливного фильтра может сопровождаться разливом бензина. Поэтому работу следует проводить в хорошо проветриваемом помещении или, лучше всего, на улице.

Так как автомобильное топливо является легковоспламеняющимся горючим материалом, необходимо помнить об элементарных правилах безопасности:

1. Обязательно обесточьте систему электропитания автомобиля, сняв для этого клеммы с аккумулятора.
2. Не проводите работу вблизи открытых источников огня; не курите.
3. Побеспокойтесь о наличии средств пожаротушения: огнетушителя, песка или воды.
4. При замене есть риск попадания бензина на кожу и слизистые, поэтому следует их также защитить.
5. Ветошь и тряпки, которыми вытирали бензин, складывайте отдельно.

Сбрасываем давление в топливной системе

Перед проведением любых ремонтных работ в топливной системе необходимо сбросить давление топлива. Для этого следует поставить автомобиль на ручной тормоз и включить нейтральную передачу; снять или отодвинуть задний ряд кресел; открыть лючок, находящийся на днище под сиденьем; отключить питание бензонасоса, рассоединив разъем. Затем необходимо завести автомобиль и подождать несколько минут, пока не сработается весь закачанный в двигатель бензин, и автомобиль сам не заглохнет. После этого нужно еще несколько раз попробовать завести машину, чтобы убедиться в отсутствии давления топлива.

Замена топливного фильтра ВАЗ 2114

Какие инструменты нужны для замены бензинового фильтра

Для правильного проведения работы по самостоятельной замене бензинового фильтра автомобиля ВАЗ 2114 понадобятся:

• новый фильтр, подходящий по конструкции;
• уплотнительные кольца на патрубки бензопровода;
• рожковые ключи размеров 10, 17 и 19;
• две емкости: одна для сбора бензина (проследите за тем, чтобы она была чистой и сухой), вторая для слива воды.

Правила безопасности при замене

Замена топливного фильтра может сопровождаться разливом бензина. Поэтому работу следует проводить в хорошо проветриваемом помещении или, лучше всего, на улице.

Так как автомобильное топливо является легковоспламеняющимся горючим материалом, необходимо помнить об элементарных правилах безопасности:

1. Обязательно обесточьте систему электропитания автомобиля, сняв для этого клеммы с аккумулятора.
2. Не проводите работу вблизи открытых источников огня; не курите.
3. Побеспокойтесь о наличии средств пожаротушения: огнетушителя, песка или воды.
4. При замене есть риск попадания бензина на кожу и слизистые, поэтому следует их также защитить.
5. Ветошь и тряпки, которыми вытирали бензин, складывайте отдельно.

Сбрасываем давление в топливной системе

Перед проведением любых ремонтных работ в топливной системе необходимо сбросить давление топлива. Для этого следует поставить автомобиль на ручной тормоз и включить нейтральную передачу; снять или отодвинуть задний ряд кресел; открыть лючок, находящийся на днище под сиденьем; отключить питание бензонасоса, рассоединив разъем. Затем необходимо завести автомобиль и подождать несколько минут, пока не сработается весь закачанный в двигатель бензин, и автомобиль сам не заглохнет. После этого нужно еще несколько раз попробовать завести машину, чтобы убедиться в отсутствии давления топлива.

Если вы не можете проделать эти действия, то стравить давление в топливной системе можно и другим способом. Для этого снимите минусовую клемму с аккумулятора; в монтажном блоке автомобиля ВАЗ 2114 следует извлечь предохранитель F3, который отвечает за питание бензонасоса. Далее также следует сработать топливо, находящееся в двигателе. После того как давление будет сброшено, не забудьте установить предохранитель на место.

Снимаем отработанный фильтр

Процесс снятия старого забитого фильтра автомобилей ВАЗ 2114 существенно отличается у моделей с разным объемом двигателя.

Если в машине установлена 1,5-литровая силовая установка, то фильтр снимают следующим образом:

Тщательно обработайте крепление смазкой для более легкого снятия.
Снимите штуцер подводящего бензопровода. Для этого воспользуйтесь ключами на 17 и 19: ключом на 19 придерживайте сам фильтр, чтобы он не прокручивался; ключом на 17 открутите штуцер

В предварительно подготовленную емкость слейте остаток бензина из этого участка бензопровода.
Аналогичным образом поступите для того, чтобы снять штуцер отводящего бензопровода на противоположной стороне фильтра; слейте остатки бензина.
Аккуратно отсоедините от основания трубки топливопровода.
Ослабьте хомут, с помощью которого он крепиться, используя рожковый ключ на 10.
Осторожно снимите фильтр.

Для замены бензинового фильтра автомобиля ВАЗ 2114 с 1,6-литровым двигателем необходимо просто нажать на пружинные фиксаторы бензопровода и аккуратно снять трубки.

Установка нового фильтра на автомобиль ВАЗ 2114

Бензиновый фильтр устанавливается в обратной последовательности его снятию

Обязательно обратите внимание на направление фильтра: на его корпусе есть стрелка, указывающая направление движения потока бензина. Если ваш автомобиль комплектован 1,5-литровым двигателем, стрелка должна быть направлена от правого к левому борту; при двигателе с рабочим объемом 1,6 литра — наоборот, слева направо

После установки необходимо подождать некоторое время, чтобы новый фильтр заполнился бензином, и из него был вытеснен весь воздух

После этого можно приступать к проверке герметичности соединений. Для этого заведите двигатель на несколько секунд и осмотрите его на наличие подтеков бензина. Если вы обнаружили подтекание топлива, попробуйте более плотно насадить патрубки бензопровода на фильтр

После установки необходимо подождать некоторое время, чтобы новый фильтр заполнился бензином, и из него был вытеснен весь воздух. После этого можно приступать к проверке герметичности соединений. Для этого заведите двигатель на несколько секунд и осмотрите его на наличие подтеков бензина. Если вы обнаружили подтекание топлива, попробуйте более плотно насадить патрубки бензопровода на фильтр.

Признаки засоренного топливного фильтра

Прежде чем приступать к самостоятельной замене топливного фильтра, вы должны удостовериться, что причина неисправности двигателя кроется именно в забитом топливном фильтре. В процессе эксплуатации фильтровальная «гармошка» забивается различным мусором, и пропускная способность фильтра резко снижается, вызывая перебои в работе двигателя. Есть ряд симптомов, по которым вы можете определить, что причина неполадок возникла из-за непригодности топливного фильтра:

• повышается расход топлива;
• автомобиль глохнет на холостом ходу;
• при наборе оборотов возникают провалы и рывки двигателя;
• уменьшается мощность двигателя, особенно при подъеме в гору;
• двигатель заводится через раз;
• автомобиль тормозит без нажатия на педаль

Признаков засоренности топливного фильтра достаточно много и они все разнообразны

Кроме того, обращать внимание на них следует пристально, так как все эти неприятности не свидетельствуют однозначно о вышедшем из строя топливном фильтре. Помимо этого, они могут указывать на неисправности каких-либо частей системы управления: датчиков положения коленчатого вала, электронного блока управления, детонации, массового расхода воздуха, положения дроссельной заслонки, свечей, регулятора холостого хода, проводки.

Чтобы наверняка убедиться в неисправности именно топливного фильтра воспользуйтесь следующим методом: подключите манометр к ниппелю, расположенному на топливной раме форсунок; запустите двигатель и измерьте давление топлива

В случае если данные манометра ниже, по сравнению с регламентированным давлением в инструкции по эксплуатации автомобиля, то можете быть уверены, что причина аварии заключается именно в засоренном фильтрующем элементе.

Чтобы наверняка убедиться в неисправности именно топливного фильтра воспользуйтесь следующим методом: подключите манометр к ниппелю, расположенному на топливной раме форсунок; запустите двигатель и измерьте давление топлива. В случае если данные манометра ниже, по сравнению с регламентированным давлением в инструкции по эксплуатации автомобиля, то можете быть уверены, что причина аварии заключается именно в засоренном фильтрующем элементе.

Как устроен топливный фильтр у ВАЗ 2114?

У героя этой статьи, «четырнадцатой» модели ВАЗа он также присутствует в составе топливной системы.

Конструктивно топливный фильтр ВАЗ 2114 такой же, как и других творений этого отечественного автопроизводителя. Выглядит он как пластиковый (или металлический) цилиндр, внутри которого находятся несколько фильтрующих элементов:

• грубой очистки;
• тонкой очистки.

Первый отвечает за то, чтобы в двигатель машины не попали крупные куски грязи, а второй подчищает бензин от более мелких частиц и примесей.

Но, к сожалению, эта деталь не вечная и рано или поздно она засориться, особенно если постоянно заливать в «четырнадцатку» бензин на сомнительных заправках. О том, как узнать, что топливный фильтр ВАЗ 2114 засорился, расскажем далее.

Снятие, установка и замена бензонасоса

• фигурную и плоскую отвертки;
• ключ номер 17;
• головку номер 7;
• ветошь.

Затем используется ключ номер 17 для отвинчивания топливопроводов, при этом требуется внимание, чтобы не потерять специальные уплотнительные кольца, обеспечивающие герметичность соединения. После отсоединения трубопроводов они аккуратно отводятся в сторонку от топливного модуля, что позволяет получить полный доступ к нему. При наличии модуля в сборе он устанавливается на место извлеченного

Однако если требуется замена отдельных компонентов модуля, производится соответствующая его дальнейшая разборка и замена требуемых деталей

При наличии модуля в сборе он устанавливается на место извлеченного. Однако если требуется замена отдельных компонентов модуля, производится соответствующая его дальнейшая разборка и замена требуемых деталей.

Использование подобных пособий позволяет в значительной мере облегчить выполнение ремонтных работ практически каждому автолюбителю, который не является специалистом автосервиса.
