Робот и замена сцепления: коробка DSG

Меняем сцепление на DSG7 своими руками

Преселективная роботизированная коробка переключения передач DSG7 от автоконцерна Volkswagen и фирмы Luk со своим появлением на рынке стала синонимом не только инноваций, но и ошибочных конструкторских решений. VAG (Volkswagen Audi Group) потребовалось шесть лет, чтобы довести эту коробку «до ума». На данный момент ее работа стала более стабильной, а количество обращений в автосервисы из-за неисправности сцепления резко снизилось.

Возможно, виной частых поломок DSG7 были не только инженерные недочеты, но и неумение обращаться водителей с новым для них видом сцепления – сложным узлом, требующим определенных правил эксплуатации. В любом случае, цена ремонта DSG7 была и остается внушительной. Полная замена коробки обойдется в среднем в 300-350 тысяч рублей. Это существенный удар по бюджету автовладельца и потому многие водители, имеющие хоть какое-то понятие о ремонте машины, берутся за починку DSG7 своими руками. И хотя DSG7 – сложная конструкторская работа, но не стоит забывать, что в ее основе лежит все-таки механическая КПП, пусть и переработанная, но понятная по своему устройству.

Полезные советы и рекомендации

В процессе замены всего сцепления или только диска сцепления  рекомендуется наносить на рабочую поверхность корзины  маленькие точки клея типа «клей — момент». Затем диск нужно положить на корзину (положение пружинами от себя), после чего  аккуратно выровнять по краям. Нанесение клея позволяет добиться фиксации деталей, что исключает их случайное смещение в процессе установки.

Также после финальной сборки и установки КПП, следует включить передачу, выжать сцепления и затем прокрутить двигатель стартером. Если не замечено вибраций и посторонних звуков, а включение передачи происходит без затруднений, это говорит о правильной сборке всех элементов.

Как устроено и работает сцепление автомобиля

Для многих водителей «сцепление» ассоциируется исключительно с педалью под левой ногой. Между тем, это сложный механизм, от исправности которого зависит не только комфорт во время езды, но и безопасность водителя.

Как известно, колеса автомобиля вращаются благодаря работе двигателя, а точнее, вращению коленчатого вала. При этом ДВС не связан с ведущими колесами напрямую. Силовой агрегат вращает маховик (деталь выглядит, как большая шестеренка).

Маховик, в свою очередь, передает вращение на валы коробки передач. Далее через отдельные элементы трансмиссии  кутящий момент передается на колеса. Сцепление связывает между собой маховик (считай, двигатель) и первичный вал коробки передач.

Что касается педали сцепления, водитель путем нажатия на нее может выключать сцепление (условно, разъединять ДВС и КПП).  В двух словах, механизм сцепления состоит из трех дисков:

  • ведущий (он же маховик двигателя);
  • нажимной;
  • ведомый.

Все это помещено в кожух и называется корзиной сцепления. Маховик (ведущий диск) передает вращение на ведомый диск исключительно за счет силы трения. Ведомый диск имеет износостойкие накладки и прижат к нему нажимным диском постоянно под воздействием мощных пружин. Когда педаль нажата, привод сцепления отодвигает нажимной диск, а ведомый, в свою очередь, отходит от маховика.

Когда речь идет о замене диска сцепления, зачастую имеется в виду именно ведомый, так как со временем его накладки изнашиваются. По сути, такой диск просто расходный материал с ограниченным сроком службы.

Робот и замена сцепления: коробка DSG

После активного внедрения роботизированных коробок передач в массовое производство одним из наиболее распространенных вариантов на рынке стала коробка ДСГ Volkswagen.

Указанная КПП на старте продаж стала настоящей инновацией среди других автоматических трансмиссий. Коробка DSG удачно сочетает в себе положительные стороны «классических» АКПП (комфорт) и механических коробок передач (топливная экономичность).

При этом на практике надежность трансмиссии DSG оказалась не такой высокой, как заявляли сами производители. С учетом особенностей конструкции, слабым местом оказался целый ряд исполнительных устройств и электронных компонентов, а также сцепление DSG. Далее мы рассмотрим, как выполняется замена сцепления на DSG.

Читайте в этой статье

Что влияет на срок эксплуатации

Как вы уже убедились, надежность DSG-7 DQ500 напрямую зависит от манеры вождения и условий эксплуатации. Выделим основные факторы, снижающие срок службы трансмиссии:

  • постоянная езда в пробках;
  • несвоевременная замена масла;
  • использование некачественной трансмиссионной жидкости;
  • пробуксовка;
  • буксировка прицепа или другого автомобиля;
  • неквалифицированный ремонт или обслуживание.

Если соблюдать основные правила эксплуатации робота и обслуживать коробку в хорошем автосервисе, то она без проблем отъездит 250-300 тыс. км или даже больше. Но перед покупкой автомобиля с этой КПП следует задуматься, насколько ваша манера и условия езды подходят для DSG-7 DQ500.

Адаптация DSG 7

Для принудительной адаптации коробки используется 2 способа:

  • стандартный, предусматривающий использование компьютера;
  • упрощенный, не требующий использования дополнительного оборудования.

Стандартный метод

Селектор переводится в положение стоянки, силовой агрегат не глушится. В процессе регулировки запрещается нажимать на педаль акселератора, машина удерживается на месте постоянным воздействием на педаль тормоза.

Последовательность действий при проведении адаптации:

  1. После подключения шнура запустить программу ВАСЯ-Диагност и перейти в раздел базовых установок. Дополнительно рекомендуется проверить температуру коробки, зайдя в раздел 02 и группу значений 011.
  2. Установить рычаг управление в положение стоянки, дополнительно зафиксировать автомобиль ручником не требуется.
  3. Остановить двигатель, а затем включить цепи поддержки зажигания.
  4. В разделе 02 программы найти меню базовых установок. Затем выбрать параметр 060, позволяющий отрегулировать значения зазоров в муфтах сцепления. Для старта процедуры нажать кнопку старта, на экране будут меняться цифровые значения. При регулировке из картера трансмиссии могут доноситься посторонние звуки или щелчки, что не является признаком неисправности. Продолжительность процедуры регулировки находится в пределах 25-30 секунд, время зависит от состояния узлов и версии программного обеспечения.
  5. Дождавшись появления на экране комбинации чисел 4-0-0, необходимо запустить мотор. Между окончанием процедуры калибровки и пуском двигателя не должно пройти более 10 секунд. После начала работы силового агрегата цифры в диалоговом окне начнут меняться, из картера трансмиссии могут доноситься посторонние звуки. Водитель ожидает окончания процедуры адаптации, на дисплее должны отобразиться цифры 254-0-0. Если на экране показывается иная комбинация, то в процессе калибровки возникла ошибка, процедура повторяется заново.
  6. После корректного завершения адаптации необходимо выйти из режима базовой настройки и проверить наличие ошибок в блоке управления агрегатом DQ200. Найденные коды ошибок удаляются, затем выключается зажигание. После отключения тестового оборудования проходится тестовый пробег по специальному алгоритму.

На машинах, построенных на модульной платформе MQB, алгоритм корректировки несколько отличается от вышеизложенной последовательности действий:

  1. После прогрева силового агрегата и трансмиссии машина останавливается, мотор глушится и затягивается ручной тормоз.
  2. При включенном зажигании подключается тестовый компьютер, в базовых установках сбрасывается счетчик адаптаций. Процедура занимает до 30 секунд, после появления подтверждения о корректности выполнения зажигание отключается на 5 секунд. По аналогичной схеме с включением и выключением зажигания производится очистка температурных карт.
  3. Затем из перечня функций в программе необходимо выбрать режим базовой установки. После появления уведомления о запуске функции требуется нажать на педаль тормоза и запустить мотор. Педаль удерживают на протяжении всей процедуры настройки, которая занимает до 2-3 минут. В процессе работы из корпуса DQ200 доносятся щелчки и посторонние шумы, после завершения процедуры на экране появляется соответствующее уведомление.
  4. Провести тестовый прогон трансмиссии. Производитель запрещает совершать какие-либо манипуляции в процессе адаптации, прерывание процесса приводит к включению аварийного режима с утратой подвижности. Восстановить работоспособность агрегата возможно только в сервисе.

Упрощённый метод

Перед началом сброса требуется прогреть двигатель и коробку до нормальной температуры (например, проехав 10-15 км). Заглушить силовой агрегат, а затем повернуть ключ в замке до момента активации приборной панели. На части машин процедура адаптации выполняется при отключенном зажигании. Способ процедуры зависит от версии прошивки и даты выпуска машины, рекомендуется провести адаптацию по обеим методикам.

Опустить стекло двери, а затем резко надавить на педаль газа. Должен сработать режим кик-дауна, что приводит к различимому щелчку в картере трансмиссии. Педаль удерживается в нажатом состоянии на протяжении 30-40 секунд, а затем отпускается. Ключ извлекается из замка зажигания, после повторного включения цепи и пуска мотора можно начать движение. Методика подходит не для всех автомобилей с трансмиссией DQ200.

Ход работы по замене сцепления DSG

Если вас ничто из вышеперечисленного не остановило и вы уже собрали все необходимое для замены сцепления вашего вышедшего из строя DSG, приступим непосредственно к ходу работы.

  • Снимаем коробку передач (здесь вам также понадобится подвесной механизм, чтобы зафиксировать коробку перед откручиванием крепежей).
  • Проверяем перед снятием сцепления с коробки передач уровень трансмиссионного масла. Если есть подтеки, масло следует заменить.
  • Снимаем сцепление с помощью монтажных инструментов из набора LUK или другим подходящим оборудованием. В процессе демонтажа нужно учесть, что регулировочное кольцо может находиться как над, так и под нажимным подшипником, в зависимости от модели сцепления.
  • Далее вам следует протереть входной вал трансмиссии средством , не содержащем растворитель. Остаток смазки можете оставить на шлицах вала. Проверьте сальник вала на подтеки.
  • Устанавливайте новые детали механизма в обратном порядке. На нажимной подшипник поставьте самое тонкое регулировочное кольцо диаметром 2,8 мм. Если у вас возникают трудности с протяжкой установочного калибра, пробуйте поставить следующее по толщине регулировочное кольцо (все они идут в наборе сцепления). Процедуру повторяйте, пока установочный калибр не будет проходить через кольцо свободно без усилий.

Если все установлено правильно, то установочный калибр будет перемещаться на 0,1 мм или не перемещаться вообще. Окончательная подборка регулировочного кольца выполняется в соответствии с индивидуальным допуском для сцепления 1 (K1). Индивидуальные допуски указаны на сцеплении со стороны двигателя. Следует в зависимости от знака добавить или отнять указанный допуск из толщины регулировочного кольца. Допустим, определенная номинальная толщина регулировочной шайбы для сцепления 1 – 2,0 мм, Индивидуальный допуск K1 составляет +0,2 мм. Тем самым окончательная толщина регулировочной шайбы, которую нужно установить на сцепление, 1 – 2,2 мм.

Далее следует начать установку опять же с самого тонкого регулировочного кольца, одев его на малый нажимной подшипник сцепления 2 (вы же не забыли, что DSG7 – это коробка с двумя сцеплениями. Повторяйте те же самые инструкции для регулировочного кольца сцепления 2, пока не подберете нужное по толщине кольцо и не зафиксируете установочный калибр.

Окончательная подборка регулировочного кольца проходит также в соответствии с индивидуальным допуском, только теперь нужно учитывать параметр K2.

  • Протрите полый вал смазывающим средством, остатки смазки оставьте на шлицах вала. Будьте внимательны, ни в коем случае не смазывайте детали сцепления.
  • Измерьте расстояние между верхней кромкой внутреннего кольца подшипника и гладкой поверхностью полого вала. Расстояние не должно превышать 8 мм.
  • Начинайте опрессовку вала. Остановить пресосвание, когда стопорное кольцо будет видно в одном из отверстий опорной втулки (если вы используете инструмент из набора DSG). Дальнейшее вращение будет требовать больших усилий. Если вы производить монтаж с динамометрическим ключом установите его значение на 16 Нм, если 16 Нм будут достигнуты раньше, чем сцепление полностью запрессуется, то значит где-то была допущена ошибка.
  • Стопорное кольцо в завершении установки всегда ставиться узкой частью наверх.
  • Если вы используете набор LUK следует проверить осевой зазор с помощью магнитных щупов, измерение проводите в трех точках на расстоянии 120° друг от друга. Показатель зазора должен колебаться в параметрах 0,3 – 1 мм. Если он выходит за пределы нормы, значит при установке допущена ошибка.
  • Установите КПП обратно в автомобиль.

Это все, что касается механической части работы теперь самое время сделать адаптацию нового сцепления. Адаптацию также можно провести дома с помощью диагностического кабеля VAG-Com.

Почему лучше выполнять замену сцепления в автосервисе DDCAR?

Из-за сложности конструкции и алгоритма функционирования роботизированной КПП цена замены сцепления DSG 7 может оказаться довольно высокой. Но от качества выполненных работ зависят динамические характеристики, а также безопасность автомобиля. Ремонт агрегата своими руками с использованием непрофессионального инструмента с большой вероятностью приведет к серьезному повреждению запчастей коробки.

В нашем специализированном автосервисе DDCAR в Москве все работы выполняются мастерами, имеющими 10 летный опыт в обслуживании сложных агрегатов. На выполненные операции предоставляется гарантия 6 месяцев. При первом обращении даётся 10% скидка на работы и запасные части. Звоните и записывайтесь к нам!

Адаптация: что это и когда ее делать

Многие водители сталкиваются с возникновением рывков и толчков при движении. Это говорит о том, что пришло время делать адаптацию. Дело в том, что сцепление со временем изнашивается, но остальные узлы коробки не учитывают этот фактор при работе. В результате плавность переключения передач исчезает. В среднем адаптацию нужно проводить каждые 15 тысяч пробега. Правда, у некоторых водителей сцепление изнашивается существенно быстрее, поэтому и адаптация нужна чаще и проводится на каждом плановом ТО.

В самых новых версиях коробки добавлены датчики хода вилки сцепления и шкивов, это позволяет электронике проводить адаптацию по мере износа сцепления, а не через определенный пробег.

Установка нового комплекта сцепления на коробку DSG

Сухое сцепление

Перед установкой сухого сцепления необходимо определить параметры опорных шайб. Для этого необходимо выполнить целый ряд измерений при помощи специального инструмента и вычислить необходимую толщину опорных шайб. Далее переходим к установке сцепления.

Устанавливаем регулировочную шайбу, затем вилки для включения сцепления, сначала малую, далее большую. На следующем этапе устанавливаем вторую регулировочную шайбу и выжимной подшипник. Ставим регулировочное кольцо. Далее устанавливаем блок сцепления при помощи специального инструмента. Фиксируем стопорным кольцом. Устанавливаем демпфер и фиксируем стопорным кольцом. Демпфер необходимо установить таким образом, что бы совместить метки на демпфере и на корзине.

Мокрое сцепление

При установке мокрого сцепления так же необходимо произвести ряд измерений и вычислений для правильного расположения блока сцепления. Все действия здесь также строго регламентированы производителем для избежания проблем в последующей эксплуатации.

Цены на ремонт и обслуживание

Ну а теперь поговорим о конкретных цифрах — средней стоимости ремонта и запчастей на DSG-7 DQ500.

Диагностика неисправностей обойдется примерно в 600 рублей. Но многие сервисные центры предлагают эту услугу бесплатно при условии, что ремонт вы доверите им. Снятие коробки стоит в среднем 3 тыс., а дефектовка деталей — от 5000.

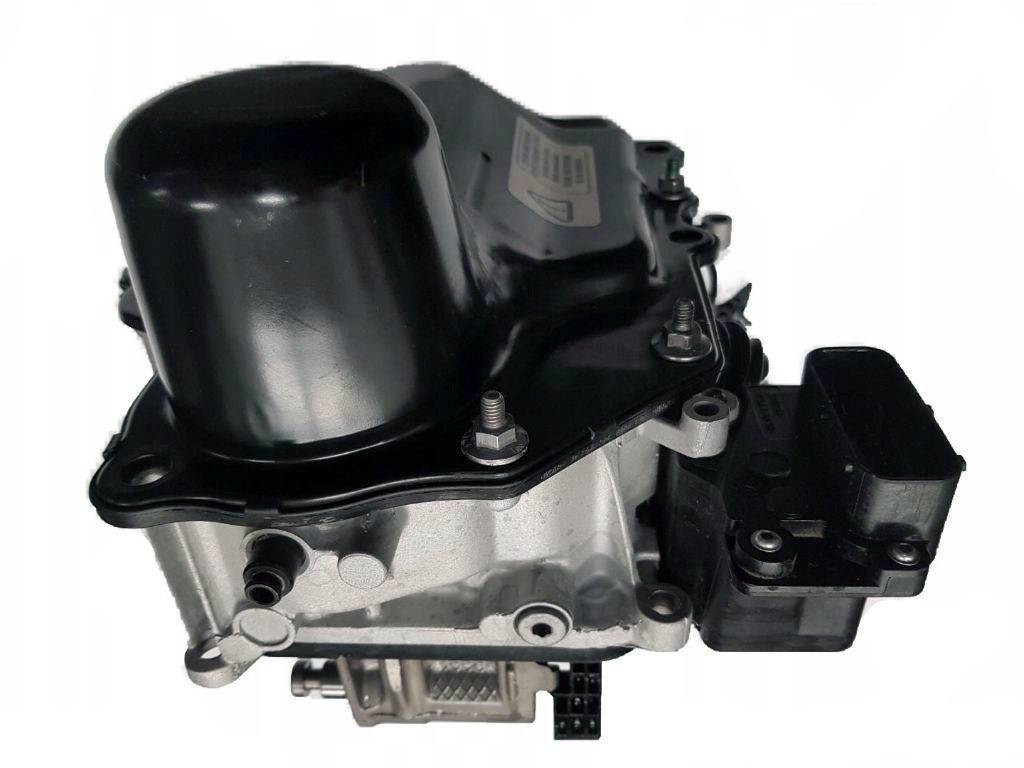

Самая дорогая запчасть в DSG-7 DQ500 — это мехатроник. Новый блок в сборе стоит около 120 тыс. рублей. Но в большинстве случаев возможно восстановление этого узла. Цена зависит от сложности работы и стартует от 6 000 руб.

Еще один дорогой в ремонте узел — это сцепление. Блок сцепления стоит около 20 000 руб., а работа по его замене — от 2000.

Если из строя вышел двухмассовый маховик, отдать за него придется 26-27 тыс. руб. Работа по замене детали в среднем обходится в 1000 руб.

Цена адаптации DSG-7 DQ500 составляет от 1000 руб., перепрошивка в среднем обойдется в 4000 руб., промывка системы охлаждения — 2000 руб.

Если трансмиссия нуждается в капитальном ремонте, стоимость этой услуги стартует от 17 тыс. руб.

2 рабочих способа диагностики сцепления

Необходимо своевременно проверять сцепление. Для этого нужно измерить толщину его диска.

Данная операция производится при помощи специального измерительного калибра. Машину вывешивают на домкрате и присоединяют калибр к рабочему цилиндру механизма.

В народе широко распространен иной способ диагностики. Но не стоит делать его слишком часто, так как его побочным результатом является износ поверхности диска. Суть заключается в запуске двигателя с включенной 4-й или 5-й передачей, затем нужно нажать на «газ», удерживая педаль сцепления. Если после таких манипуляций двигатель не остановится, значит, ведомый диск сцепления уже значительно изношен.

Масло менять?

Обязательно. DSG-7
(DQ200) хоть и называют
«сухой», но речь тут идет исключительно о фрикционах, а вот два резервуара (редуктор
и мехатроник) всё же имеют масло с ограниченным ресурсом. Со временем оно
стареет, окисляется и наполняется продуктами износа

Важно помнить, что для
самого редуктора используется одна смазка, для блока мехатроника – другая. Раз
в 40-50 ткм масло стоит менять и там и там. Даже если машина большую часть
времени просто стоит, то учтите, что у смазки есть срок годности и раз в пять
лет обновлять его всё же придется

Даже если машина большую часть
времени просто стоит, то учтите, что у смазки есть срок годности и раз в пять
лет обновлять его всё же придется.


Не стоит забывать, что в ДСГ-7 два резервуара с маслом

Готовы выполнить все условия? Тогда DSG-7 будет и экономить топливо и обеспечивать динамикой, как и обещали производители. Если нет, то традиционные гидромеханические «автоматы» ещё выпускают даже в агрегатной линейке многих моделей VAG. Возможно, в будущем «роботы» не будут уступать АКПП в надежности, а пока этого не произошло, лучше сделать правильный выбор заранее.

Когда менять сцепление ДСГ 7 (DQ200).

Если в один прекрасный момент ваш авто поехал только на четных передачах или только на нечетных, то пришла пора поменять сцепление на вашей ДСГ 7. Но бывает и по-другому.

Обычно, о том, что сцепление износилось нам сообщает компьютер коробки передач. Он каждый раз, в каждой новой поездке «внимательно следит» за работой механизма сцепления и за тем, не выходят ли параметры работы за «границы дозволенного», за доступные адаптации. Коробка ДСГ 7 оборудована модулем (мехатроник), который выжимает сцепление и включает передачи. Этот модуль отслеживает скорость вращения всех валов КПП и толщину фрикционных накладок самого сцепления. До определенного момента он может вносить коррективы в работу привода

сцепления, чтобы не нарушилась плавность работы коробки. Но в момент, когда фрикционные накладки изношены и корректировка работы больше не возможна, модуль записывает ошибку.

006011 – Фрикцион 1 – P177B – достигнута граница допуска (Clutch 1: Tolerance Limit Reached)

006012 – Фрикцион 2 – P177C – достигнута граница допуска (Clutch 2: Tolerance Limit Reached)

Коробка остается на аварийной программе. В этом случае возможны пробуксовки при переключении передач, возможны рывки и тычки при наборе скорости, возможна даже аварийная остановка трансмиссии.  ДСГ 7 (DQ200) «встала» в аварийный режим.

Производим замену

Когда же нужно менять ДС? Это может понадобиться в нескольких случаях:

  • вы заметили, что педаль сцепления включается или выключается не полностью;
  • система сцепки работает некорректно: при переключении скоростей есть значительные рывки;
  • при выжимании педали вы слышите новые шумы.

Процесс замены ДС подразумевает демонтаж коробки передач. Однако у нас есть вариант попроще. Мы рассмотрим процесс смены компонента сцепления без снятия КПП.

Извините, в настоящее время нет доступных опросов.

Что понадобится?

Подготовьте все, что вам может понадобиться в процессе ремонта, а именно:

  • набор гаечных ключей;
  • монтировка или ломик;
  • домкрат;
  • ветошь;
  • немного бензина;
  • оправка для отцентровки диска.

Тряпки и бензин понадобятся нам для того, чтобы смазать ДС, а оправка — для его отцентровки. Стоит она не дорого и продается в любом автомобильном магазине. При замене ДС этот момент очень важен, так как новый элемент в обязательном порядке требует центровки. Собрав все необходимое, можно приступать к выполнению работ.

Инструкция по замене

Если вы решили самостоятельно заменить ДС, то вам понадобится помощь еще одного человека. Вам нужно заехать на яму или эстакаду, иначе ремонт выполнить не удастся.

  1. Перед тем, как приступить к замене ДС, нужно отсоединить карданный вал. Для этого демонтируйте с колес тормозные барабаны и колодки. Возьмите гаечный ключ на «12» и отвинтите крепления полуосей, а затем вытяните их.
  2. Перед откручиванием винтов крепления положения фланца кардана и редуктора необходимо отметить. Это делается для того, чтобы в результате последующей сборки сохранялось их прежнее положение в целях предотвращения дисбаланса. Итак, открутите болты и отсоедините карданный вал.
  3. Теперь вам нужно отключить контакты проводов от датчика, включающего свет фар заднего хода при реверсивном движении.
  4. На головке блока цилиндров находится кожух механизма сцепления — их нужно открутить при помощи гаечного ключа, а кожух — демонтировать. Кроме того, нужно снять траверсу днища кузова автомобиля.
  5. Теперь возьмите ключ-головку на 13 и отвинтите им два болта, на которых держится подушка коробки переключения скоростей. Снимите эту подушку.
  6. Далее, возьмите ломик или монтировку и отодвиньте силовой агрегат КПП в сторону, противоположную мотору. Здесь вам понадобится помощь еще одного человека, так как агрегат необходимо двигать очень аккуратно, это может вызвать некоторые затруднения. Делайте это до тех пор, пока рычаг переключения скоростей не будет находиться возле заднего края отверстия в днище транспортного средства.
  7. В результате должно выйти так, что трансмиссионный узел вашего автомобиля ВАЗ 2107 будет находиться на приемной тубе. Здесь вам понадобится домкрат, который будет выполнять роль опоры. Его нужно подставить под коробку передач, чтобы она не соскользнула и не провисла на проводах, тем самым обезопасив агрегат от повреждений.
  8. Далее, нужно демонтировать корзину сцепления с маховика мотора ВАЗ. Чтобы сделать это, необходимо взять ломик или монтировку, и с ее помощью зафиксировать на месте маховик. Когда это сделано, при помощи гаечного ключа на «13» отвинтите по очереди болты крепежа корзины.
  9. Сделав это, аккуратно отведите ломиком корзину в сторону и выньте ДС, который необходимо заменить. Запомните, какой стороной установлен элемент, чтобы поставить его так, как нужно.
  10. На этом демонтаж ДС можно считать завершенным. Возьмите новый диск и установите его на место старого. Перед монтажом элемента его нужно протереть чистой тряпкой, которую предварительно следует смочить в бензине. Всю последующую сборку необходимо проводить в обратной последовательности. При надобности замените другие элементы системы.

Важно: не забудьте произвести центровку диска, когда он уже установлен. Для этого воспользуйтесь специальной оправкой

Если ДС установлен правильно на механизме, то оправка будет свободно входить и выходить из подшипника, когда болты крепления корзины затянуты. Не забудьте также покрыть тонким слоем смазки шлицы первичного вала КПП. Не забудьте также отрегулировать свободный ход педали.

Ресурс DSG 7 0AM 0CW

Несмотря на заявления разработчиков, что DSG 7 dq200 смело проходит 150.000-200.000км., в реальности этого даже близко нет. В среднем сцепление меняют уже через 60.000-80.000км., мехатроник плюс-минус так же. Следует отметить, что разгон авто на такой коробке доставляет удовольствие водителю. Мода на обновление кузова и ходовой части – повсеместное явление. «Неубиваемых» авто сейчас нет. Главное – комфорт, пусть даже в ущерб сроку службы. «Роботы» стремительно захватили сегодняшний авторынок – особенно микро и малолитражек.

Хотелось бы воспользоваться случаем и вставить в этом месте цитату пользователя, с одного известного сайта DRIVE2:

«Автоматы» с задержками переключения и плавные вариаторы – уже позади нового явления. В Европе в основном применяется DSG, а в Японии все еще – CVT. Прочие автопроизводители немного отстают от данной гонки. DQ200 DSG 7 непроста в обслуживании и замене деталей. Первоначальные проблемы – неравномерный и резкий износ деталей сцепления, недолговечность масляного электронасоса, сбои в работе датчиков, избыточное давление масла в мехатронике. О всем этом мы поговорим далее.

Сама конструкция усложнилась: здесь гидравлическая система сосредоточена в двух разных отсеках. Один из них служит для смазывания шестерней и валов. Для покрытия масляным слоем используют простое масло для трансмиссии, не обладающее особыми характеристиками. В другом отсеке расположена камера мехатроника. Здесь электромотор посредством насоса, работающего на основе шестерней, формирует значительное давление масла в системе трансмиссии. За счёт перепадов давления масла и производятся переключения с одной передачи на другую. Очищает это масло тонкоочистной фильтр. Давление масла может измениться лишь при вскрытии крышки отсека мастерами, разбирающимися в ремонте DSG.

Масло в DQ200

Даже несмотря на то, что производитель не рекомендует менять масло в DSG 7 DQ200, это не так. Пусть и не как в автоматической коробке, но все же проводить обслуживание требуется 1 раз в 100.000-120.000км.

Маркировка трансмиссионного масла – G052512A2. Лучше менять масло на СТО, а не самостоятельно. Подробнее смотрите в нашем видео о том, как самостоятельно провести замену трансмиссионной жидкости.

Как заменить масло в DSG 7 — Видео

Типичные неисправности DSG 7 0AM 0CW

КПП DQ200 состоит из 3 частей, которые меняются или ремонтируются отдельно:

  1. Сцепление;
  2. Мехатроник;
  3. Механическая часть (шестерни, валы);

Отдельно стоит упомянуть так же и маховик, который по факту не относится к трансмиссии.

Регулировка сцепления ДСГ 7 (DQ200).

На слух это звучит совсем просто и может показаться, что c заменой сцепления на ДСГ 7 справится любой автосервис.

Мы попробуем тут сразу внести ясность.

Двойное сцепление на ДСГ 7 это очень сложное механическое устройство. Для его демонтажа и правильной установки требуется спец инструмент VAG и большой опыт. Механизм корзины сцепления ДСГ 7 (DQ200) это самоподводящийся одноразовый модуль, он устанавливается с регулировкой зазоров по специальной формуле. После установки и регулировки нового сцепления ДСГ 7 (DQ200) повторный его демонтаж и регулировка невозможны. Он «взводится по месту» так сказать для каждой коробки по-своему.

Это очень важно понимать при выборе автосервиса для замены сцепления ДСГ 7 (DQ200). Очень бывает обидно, когда человек поменял сцепление на ДСГ в стороннем не профильном сервисе

Отдал горе-мастерам большую сумму денег. Ему установили сцепление некорректно и машина на «костылях» едва «дохрамывает» до нас. А все уже «свершилось» и новое сцепление, за несколько десятков километров, пришло в негодность. Деталь эта совсем не дешевая и бывает очень обидно и больно все переделывать по новой. Менять новое сцепление ДСГ 7 на новое сцепление

Очень бывает обидно, когда человек поменял сцепление на ДСГ в стороннем не профильном сервисе. Отдал горе-мастерам большую сумму денег. Ему установили сцепление некорректно и машина на «костылях» едва «дохрамывает» до нас. А все уже «свершилось» и новое сцепление, за несколько десятков километров, пришло в негодность. Деталь эта совсем не дешевая и бывает очень обидно и больно все переделывать по новой. Менять новое сцепление ДСГ 7 на новое сцепление.

Вывод напрашивается сам собой. Не стоит доверяться сторонним не профильным специалистам. Может запросто выйти, что «экономия» при замене сцепления обернется незапланированными тратами на ремонт вашей ДСГ 7 (DQ200).

Последовательность снятия

Виды узлов сцепления муфт

Чтобы добраться до сцепления ваз 2110, необходимо снять коробку передач:

  • Поскольку наша цель снятия коробки — это ремонт сцепления, то нет необходимости сливать трансмиссионное масло из нее и доставать привод
  • Прежде чем приступать к снятию деталей сцепления, вам также понадобится демонтировать аккумулятор, и воздушный фильтр совместно с ДМРВ

Дальнейшая последовательность действий такая:

В первую очередь снимаем стартер Откручиваем верхние болты, которые крепят коробку к двигателю Отключаем фишку датчика скорости, затем отсоединяем крепление жгута проводов Автомобиль поднимаем, а затем ослабляем гайку привода с правой стороны (она должна остаться слегка наживленной) Гайка расположенная слева снимается полностью Откручиваем шаровую опору и рычаг подвески Затем откручиваем два болта, крепящих рычаг подвески, затем сам рычаг подвески Снимаем защиту двигателя снизу, а также снимаем фишку с датчика выключателя заднего хода Необходимо отсоединить реактивную тягу от КПП, открутить и снять нижнюю крышку корпуса сцепления Необходимо так же ослабить гайку стяжного хомута кулисной тяги, расположенного на приводе управления КПП и выполнить отсоединение привода При установке КПП обратно важно отрегулировать кулису (не забыть) Необходимо открутить нижний болт с гайкой, которые крепят коробку к двигателю, под двигатель обязательно поставить домкрат

Сделать это надо осторожно, чтобы не помять поддон Откручиваем КПП от подушки При помощи домкрата, спускаем двигатель и снимаем КПП. После снятия коробки вы сможете определить причину неисправности Как правило необходима замена диска сцепления на ваз 2110, но существуют и другие варианты — такие как износ корзины сцепления, либо выход из строя подшипника. После снятия коробки вы сможете определить причину неисправности

Как правило необходима замена диска сцепления на ваз 2110, но существуют и другие варианты — такие как износ корзины сцепления, либо выход из строя подшипника

После снятия коробки вы сможете определить причину неисправности. Как правило необходима замена диска сцепления на ваз 2110, но существуют и другие варианты — такие как износ корзины сцепления, либо выход из строя подшипника.

Последовательность ремонта

Ремонт производите при первых признаках неисправности. Иначе цена вопроса для вас может вырасти от замены всего лишь промежуточного диска до замены маховика и корзины. Собственно заменить диск сцепления ваз 2110 совсем не трудно, выполняйте такие действия:

Откручиваем болты, крепящие корзину, при помощи головки либо накидного ключа на 8

Откручиваем корзину при помощи головки на 8 с трещоткой

Внимание: Корзину откручивайте равномерно, выкручивайте каждый ее болт на оборот, затем переходите к следующему. Действуйте так, пока полностью не открутите корзину

  • Снимаем корзину с диском сцепления
  • Проверяем целостность пружин корзины
  • Если пружины, особенно диафрагменная повреждены (болтается либо отломился лепесток) меняем корзину
  • Проверяем целостность накладок ведомого диска и состояние его шлицев, если шлицы разбиты, либо накладки стерты до заклепок – диск меняем
  • Проверяем так же состояние выжимного подшипника, при необходимости заменяем
  • Затем устанавливаем диск сцепления и корзину обратно

Важно: Обратите особое внимание, чтобы промежуточный диск своей выступающей частью смотрел в сторону корзины (а плоская часть соответственно обращена в сторону мотора)

  • Вставьте оправку через корзину в ведомый диск
  • Делаем это, чтобы ведомый диск расположился по центру маховика
  • Если он сместится, то вы уже не сможете поставить КПП на место

Вставляем оправку через корзину в ведомый диск

  • Вставляем оправку в коленчатый вал
  • Закручиваем болты крепления корзины в этом положении, и тем же способом — по одному обороту на каждый болт
  • Вынимаем оправку
  • Теперь необходимо смазать первичный вал коробки и установить на него выжимной подшипник
  • После завершения ремонтных работ, нужно произвести сборку. В нашем случае под сборкой подразумевается обратная установка коробки.

Вот так выполняется на ваз 2110 замена диска сцепления. Обязательно посмотрите обучающее видео по этой теме.

Подведем итог

Основная статья расходов на обслуживание DSG-7 DQ500 — это замена масла. Да, это дорого, но если пытаться на этом экономить, то ремонт будет стоить еще дороже. Тем, кто ездит немного, не придется выделять больших сумм из бюджета, а вот для автолюбителей, преодолевающих большие расстояния, цена владения автомобиля с 7 –ступенчатым роботом довольно велика. Стоимость остальных профилактических мероприятий, например, адаптации, доступна.

Мы выяснили, что DSG-7 DQ500 действительно является одной из самых дорогих в обслуживании коробок. Но если выполнять рекомендации изготовителя и мастеров, агрегат порадует высокой надежностью.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
