Замена сальников клапанов своими руками

Как менять маслосъемные колпачки своими руками. Как снять маслосъемные колпачки без съемника

Для того чтобы двигатель автомобиля работал исправно как можно дольше, а также чтобы не увеличивался расход масла и бензина, ему требуется своевременная профилактика или ремонт. К таким обязательным процедурам относится и маслосъемных колпачков. Далее мы подробно поговорим о сальниках клапанов и рассмотрим, что это за детали. В этой статье мы ответим на вопросы, по каким признакам можно самому определить необходимость замены маслосъемных колпачков и как поменять маслосъемные колпачки своими руками.

Читайте в этой статье

Общие сведения о маслосъемных колпачках

Маслосъемные колпачки (сальники) являются частью механизма маслораспределения в двигателе. Наличие масла – главнейшее условие работы . Только не везде оно должно быть. Например, во время своего вращения всегда находится в масляном тумане. А вот в камерах сгорания смазки быть не должно. Там только топливно-воздушная смесь, которая и сгорает. Если же в нее добавить масло, то сгорание ухудшится, что скажется на увеличении потребления бензина.

Удаление коксовых отложений и нагара в двигателе: доступные способы. Самостоятельная промывка мотора без вскрытия, механическая очистка двигателя.

В данной статье мы рассмотрим процесс замены маслосъемных колпачков на автомобилях семейства ВАЗ 2108-09. Кроме этого, мы определимся, что собой представляет маслосъемный колпачок и для чего он нужен.

Что представляет собой маслосъемный колпачок и для чего он нужен?

Маслосъемные колпачки – одни из наиболее быстро изнашиваемых элементов газораспределительной системы двигателя. Многие автолюбители и механики относят маслосъемные колпачки к категории «расходников», но объективно это — запчасти, поскольку они располагаются в труднодоступном месте и их замена – довольно сложный и трудоемкий процесс.

Конструктивно рассматриваемая нами деталь представляет собой небольшой резиновый колпачок, с металлической втулкой и экспандерной пружиной. Экспандерная пружина необходима для надежного прижима колпачка к штоку клапана. Долговечность маслосъемного колпачка в большинстве своем определяется материалом, который применялся при его изготовлении. В нашем случае, то есть в случае с автомобилями ВАЗ 2108-09, использованы каучуковые колпачки, обладающие достаточно высоким уровнем уплотнения. Следует отметить, что в продаже имеются также изделия, выполненные из второпласта. Такие колпачки менее эффективны и долговечны, поэтому использовать их при замене износившихся штатных колпачков не рекомендуется.

Теперь что касается целевого назначения маслосъемных колпачков. Здесь все довольно просто: для нормальной работы распределительного вала двигателя необходимо определенное количество смазки, притом, что попадание данной смазки в камеру сгорания должно быть исключено. Поэтому при перемещении клапана вверх/вниз с его штока смазка удаляется посредством специального элемента – маслосъемного колпачка.

Причины и признаки износа маслосъемных колпачков

В первую очередь давайте разберемся с причинами износа маслосъемных колпачков. За одну минуту работы каждый из клапанов двигателя может совершать более тысячи рабочих тактов. Соответственно и колпачки претерпевают достаточно серьезную механическую нагрузку. Более того, они подвергаются еще и разрушающему воздействию со стороны вырабатываемых выхлопных газов и химических элементов, содержащихся в моторном масле.

Вследствие всего этого каучуковая часть колпачка постепенно затвердевает, а его рабочие кромки изнашиваются. В таком случае колпачки следует заменять новыми. Кстати, как свидетельствует практика, в случае с автомобилями ВАЗ 2109 маслосъемные колпачки следует заменять каждые 100 тыс. километров пробега. Какие же признаки сильного износа маслосъемных колпачков? К таким признакам можно отнести следующие явления: — повышенный расход моторного масла; — масляные отложения на свечах зажигания;

Нестабильная работа выхлопной системы (выход из глушителя густого черного дыма).

Признаки износа маслосъемных колпачков

Маслосъемные колпачки — это резиновые сальники, которые надеваются на шейки штоков клапанов и защищают от протекания масла в цилиндры.

Признаками износа являются:

1. Увеличился расход моторного масла. Если резиновое уплотнение не держит, то масло уходит в цилиндр, следовательно, уменьшается общий объем масла, который через некоторое время будет заметно по уровням щупа. Расход масла не обязательно является признаком износа резиновых колпачков. Масло может уходить и когда требуется замена маслосъемных колец. Возможно они прилипли к поршню, это еще называют «залегли».
2. Сразу после запуска ДВС наблюдается синеватый дым выхлопных газов. Такой эффект возникает при скоплении масла на поршне. Когда автомобиль стоял не заведенный, масло стекло в поддон и по штоку поршня через пробитый маслосъемный колпачок.
3. Иногда двигатель троит. Троение появляется, когда одна свеча не вовремя или вообще не дает искру. Если масло попадает в цилиндр, свеча забрызгивается маслом. Это можно проверить, открутив свечи. Если основание свечи в саже и в масле, то это признак износа колпачков.

Различные присадки использовать в этих случаях бесполезно. Лучше быстрее заменить вышедшие из строя детали.

Износ маслосъемных колпачков

Как и любая другая деталь двигателя внутреннего сгорания, регулярно испытывающая на себе целую комбинацию негативных воздействий различного рода, маслосъемные колпачки постепенно, но неуклонно изнашиваются. Их наиболее нагруженная резиновая часть со временем теряет эластичность, в ней появляются трещины. Кроме того, с течением времени и под воздействием высоких температур неминуемо ослабевает прижимная силы пружины. В результате износ маслосъемных колпачков приводит к тому, что масло не снимается со штоков клапанов и оно попадает в камеру сгорания ДВС.

Как показывает практика, ресурс маслосъемных колпачков, устанавливаемых в современных двигателях внутреннего сгорания, составляет приблизительно 100 000 километров пробега. После того, как автомобиль прошел это расстояние, они подлежат замене. Специалисты также рекомендуют менять маслосъемные колпачки и в двигателях автомобилей, которые в течение длительного времени были выведены из эксплуатации.

Как самому изготовить приспособления

Пользоваться специальным приспособлением удобно, так как нет необходимости его держать руками, оно удерживает пружины сжатыми при помощи болта. Если нет такого приспособления, можно изготовить его своими руками.Для этого достаточно иметь два стальных квадратных прутка 10х10 мм, длиной 300 мм. Их нужно скрепить в трех точках, по концам и посередине, таким образом, чтобы между ними, на подобии рельсов, оставался промежуток 12 мм, тогда цена будет значительно дешевле.
Итак:

• Крепить можно любым способом; болтами, хомутами, сваркой, в местах крепления между прутками нужно поместить металлические пластинки толщиной 12 мм., которые и обеспечат необходимый зазор между прутами.
• В зазор будет входить шток клапана при отжиме пружин. Для установки клапанов, вместо оправки, можно использовать стальную трубку длиной 120 мм, с внутренним диаметром 14 мм, и медную шайбу с отверстием, подобранным по ободу колпачка.

Предварительная подготовка

Перед началом работ желательно посмотреть видео, замена маслосъемных колпачков ВАЗ 2106, однозначно нужно тщательно вытереть поверхность верхней части блока и крышку головки.
Для удобства нужно снять корпус воздушного фильтра. Карбюратор закрыть пленкой или тканью от попадания грязи за время работы. Выкрутить свечи, снять крышку с прокладкой.

• Установить четвертый цилиндр в верхнюю мертвую точки при такте сжатия. Для этого коленчатый вал вращается до положения, при котором впускной и выпускной клапана четвертого цилиндра, остаются в закрытом состоянии до и после прохождения поршнем ВМТ.
  Это определяется по зазору клапана с коромыслом.
• Положение поршня определяется замером любым стержнем через свечное отверстие. Проверить совпадение меток на звездочке и корпусе.

Проверка совпадения меток

• Отверткой разогнуть стопорную шайбу, накидным ключом17 мм. освободить, но не откручивать, гайку крепления звездочки к распределительному валу.
• Накидным ключом13 ммоткрутить на два оборота колпачковую гайку фиксации натяжного устройства.
• Максимально освободить цепь.
• Открутить полностью гайку, аккуратно снять звездочку с оси распределительного вала.
• Чтобы цепь не упала со звездочки, нужно ее обвязать проволокой и вместе со звездочкой подвесить на краю блока цилиндров.

Последовательность разборки

Итак:

• Открутить девять гаек, удерживающих корпус распределительного вала, и снять его вместе с валом.
• Отверткой приподнять прижимную пружину, с небольшим усилием вытащить нажимной рычаг, пружину выдвинуть из-под стопора и выбрать наружу.
• Через свечное отверстие между днищем поршня и клапаном плотно вставляется мягкая проволока, чтобы клапан не падал при отжимании пружин. Чем выше будет часть штока, в которую вставляются фиксирующие сухарики, тем меньше нужно будет отжимать пружины для их установки.

• На ближайшую к клапану шпильку крепления корпуса распределительного вала, как на фото накручивается гайка, за которую захватом цепляется специальный съемник или конец самодельного приспособления. Оно с двух сторон охватывает шпильку, упирается в нижнюю плоскость гайки и ложится на верхнюю тарелку пружин.
• Шток клапана с сухариками пропускаются между прутками приспособления.

Отжимание пружин и снятие пинцетом сухариков

Нажимаем на рычаг, пружины сжимаются, тарелка с сухариками уходит вниз, сухарики попадают в зону более узкой части штока, и получают возможность выйти из отверстия тарелки. Нужно пинцетом или плоскогубцами их выбрать.

Приспособление освобождается и последовательно снимаются:

• тарелка;
• наружная пружина;
• внутренняя пружина;
• нижняя шайба внутренней пружины;
• шайба наружной пружины.

Чтобы снять нижние шайбы, нужно их поддеть отверткой.

• Плоскогубцами захватывается колпачок, покачивая, поднимается по штоку клапана.
• Затем устанавливается новый маслосъемный колпачок, и клапан собирается в обратной последовательности.
• Последовательно разбираются и собираются с новыми колпачками клапана четвертого и первого цилиндров.
• После этого, придерживая звездочку, поворачивается коленчатый вал до перехода в ВМТ поршней второго и третьего цилиндров. Последовательно на их клапанах производятся аналогичные работы.
  Можно считать, замена масляных колпачков на ВАЗ 2106 произведена.

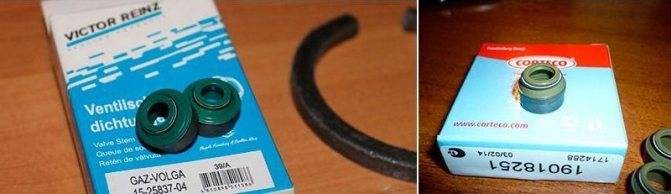

Какие маслосъемные колпачки покупать

Что точно стоит взять на себя, так это вопрос подбора МСК. Почему? Много подделок и проблемы с качеством у многих официальных изделий.

В последнее время с хорошей стороны показывает себя продукция Corteco. Многие отмечают, что это единственная альтернатива оригиналу. К слову, ни один производитель автомобилей не делает сальники клапанов на своем производстве – все закупают. Например, у Toyota договор c NOK, а у Mercedes-Benz – с Viktor Reinz.

Что точно не стоит брать, так это продукцию:

• Известного в народе Вити Рейнза.
• FEBI.
• SWAG.

Viktor Reinz не советуют покупать из-за большого количества подделок и неоправданно высокой цены, остальных – просто из-за посредственного качества. Колпачки Erling похожи на Corteco, но на ощупь дубовее. По отзывам Эрлинг держат немного хуже кортековской продукции, но пользуются высокой популярностью из-за их обилия в региональных торговых сетях.

Сальники клапанов — как и когда их нужно менять?

Сальники клапанов или, как их ещё называют — маслосъемные колпачки, относятся к такой категории деталей, которые имеют очень маленькие габариты, но эксплуатация машины при выходе их из строя представляется невозможной.

Для чего предназначены сальники?

Как заменить маслосъемные колпачки самостоятельно? Какие приспособления обязательны для выполнения этой работы? В любом из автомобилей достаточно большое количество очень мелких деталей, которые могут показаться незначительными, но при этом играют важную роль в обеспечении работоспособности узлов и агрегатов.

Эти мелкие детали предотвращают подтекание смазки из одного отсека, где она нужна, в другой, где смазывать нечего. В случае с клапанами, которые в верхней части в совокупности со всеми иными деталями должны обильно смазываться, маслосъемные колпачки не позволяют моторному маслу просачиваться в камеру сгорания двигателя. О том, что их следует заменить, можно узнать по сизому дыму из выхлопной трубы и повышенному расходованию моторного масла. Сальники выходят из строя из-за естественного износа или по причине перегрева двигателя.

В среднем ресурс их использования составляет 18-25 тыс. км. Замена сальников —мероприятие хотя и не очень сложное, но достаточно ответственное, к которому следует заранее подготовиться.

Замена сальников клапанов — особенности подготовки

Самое первое, что следует сделать, прежде чем приступать к ремонту — посетить автомагазин и обзавестись комплектом сальников. Их количество точно соответствует числу клапанов в моторе. Гораздо проще менять их на снятой головке цилиндра. В таком случае не придётся заботиться о том, чтобы клапан не проваливался в цилиндр. Хотя в большинстве случаев приходится менять сальники непосредственно на моторе, находящемся в моторном отсеке авто. Подготовка к замене заключается в обеспечении для себя полного доступа к головке блока. Для этого следует снять защитные кожухи, воздушные фильтры и все надстройки, которые преграждают путь к распределительному валу.

Замена маслосъемных колпачков требует следующих инструментов и устройств:

• Комплект гаечных ключей;
• пассатижи;
• накидной ключ для храповика;
• приспособление для рассухаривания клапанов (рассухариватель);
• оправка для установки сальников.

Как только клапаны с тарелками будут обнажены, можно поменять сальники.

Технология замены маслосъемных колпачков и последовательность действий

Для того чтобы добраться до сальника, необходимо снять тарелку и пружины клапана. Это делается с помощью «рассухарки». Любители применять для рассухаривания свечной ключ и молоток будут огорчены, ведь спустя 5 минут необходимо будет установить всё обратно, а сделать это можно только с помощью приспособления.

Как только колпачок будет снят, клапан имеет все шансы провалиться в цилиндр. Именно поэтому следует позаботиться о том, чтобы в цилиндре, где меняются сальники, поршень находился в верхней мёртвой точке (ВМТ).

Новые забиваются в посадочное гнездо с помощью молотка и специальной оправки. Удары не должны быть сильными, так как корпус маслосъемного колпачка можно легко деформировать. Лёгкими ударами деталь усаживается на место до появления глухого звука. После установки необходимо осмотреть работу. Если всё прошло хорошо, то можно собрать возвратный механизм обратно и «засухарить» его. Специалисты рекомендуют для облегчения установки, клапан и эластичную внутреннюю поверхность сальника смазывать тонким слоем моторного масла. В качестве оправки для установки можно использовать металлическую трубку с наружным диаметром 18 мм, а внутренним — 13, но это только для ВАЗовских автомашин.

Замена клапанов двигателя ВАЗ 2107

Необходимость замены клапанов ВАЗ 2107 возникает в следующих случаях:

• гнутся клапаны из-за обрыва цепи ГРМ или из-за сильного износа штока;
• пластина сломалась;
• выгорел сам клапан.

Для ремонта вам потребуется приобрести новые клапаны и подготовить инструменты, используемые для замены уплотнений штока клапана. Также с двигателя необходимо снять головку блока цилиндров. Это делается следующим образом:

Откручиваем крепеж ГБЦ головкой 10мм.

Замена направляющих клапанов

Втулки клапана (направляющие клапана) предназначены для направления движения штока клапана. Благодаря точной посадке головки на сиденье камера сгорания герметична. Правильная работа клапанов во многом зависит от практичности седел и направляющих, которые со временем изнашиваются и начинают негативно влиять на работу двигателя. В этом случае необходимо заменить втулки и седла.

При сильном износе втулок увеличивается расход масла, выходят из строя сальники стержней клапанов, и смазка попадает в цилиндры. В результате нарушается температурный режим работы двигателя и на отдельных его частях образуются нагар. Основные признаки износа направляющих:

• повышенный расход масла;
• появление шума в области головы.

Чтобы убедиться, что сайлентблоки неисправны, нужно открыть капот и послушать, как работает двигатель. Если слышны необычные звуки и шумы, необходимо провести диагностику клапанов и их направляющих.

Для ремонта вам потребуются:

• молоток;
• развернуть на 8 022 и 8 028;
• оправка для запрессовки и запрессовки втулок.

Замена втулок клапанов на снятой головке блока цилиндров производится в следующей последовательности:

Ударьте по шпинделю молотком и вытолкните направляющую клапана.

Замена седла клапана

Работа седельных клапанов, как и всего двигателя, связана с высокими температурами. Это может привести к образованию на деталях различных дефектов, таких как раковины, трещины, ожоги. Если головка цилиндра перегревается, может возникнуть перекос между гильзой клапана и седлом. В результате герметичность соединения будет нарушена. Кроме того, по оси кулачка седло изнашивается быстрее, чем где-либо еще.

Сиденье необходимо будет снять с сиденья, чтобы заменить его. Набор необходимого инструмента и оборудования может варьироваться в зависимости от способностей автовладельца:

• автомобиль;
• электрическая дрель;
• молоток;
• металлическая направляющая;
• старый клапан.

Сиденье можно разобрать следующими способами:

1. На машине. Седло надоедает, становится тоньше и менее прочным. При этом остальная часть седла поворачивается и удаляется щипцами.
2. С помощью электродрели. В патрон дрели закрепляют небольшой абразивный круг, включают инструмент и режут седло. В определенный момент деталь может быть снята из-за ослабления пломбы.
3. Для сварки. Старый клапан приваривается к седлу в нескольких местах. Клапан вместе с седлом выбрасывается ударами молотка.

Новое сиденье устанавливается в следующем порядке:

1. Для обеспечения необходимой герметичности 0,1-0,15 мм ГБЦ нагревается на газовой плите до 100 ˚С и охлаждаются в морозильной камере холодильника в течение двух суток.
2. Седло вдавливается в головку мотора легкими ударами молотка через переходник.
3. После того, как головы остынут, начинают развальцовывать седла.

Лучше всего снимать фаску на токарном станке. Жесткий зажим заготовки и центрирование фрезы обеспечат высокую точность, недостижимую с помощью ручного инструмента. Если такой возможности нет, можно использовать фрезы и дрель.

На седле фрезами под разными углами нарезаются три кромки:

Последний край самый узкий. Именно с ней и войдет в контакт клапан. После этого остается только заточить вентиль.

Видео: замена седла клапана

Притирка клапанов ВАЗ 2107

Притирка клапанов необходима для обеспечения герметичности камеры сгорания. Осуществляется не только после замены седла, но и при уменьшении компрессии в цилиндрах. Притирку можно производить следующими способами:

• на специальной машине;
• ручной резак;
• механически.

Поскольку спецтехнику можно найти только в автосервисах или механических мастерских, последний вариант наиболее распространен в гаражных условиях. Для ручной притирки вам понадобятся:

Клапаны притираются в следующей последовательности:

Надеваем на клапан пружину и вставляем ее шток во втулку.

Частота технического обслуживания

Производитель этих машин рассчитывал на то, чтобы предложить потребителям надежную и недорогую машину. Поэтому при наличии хорошей автомобильной платформы, остальная комплектация автомобиля ВАЗ желает лучшего, не соответствует принятым стандартам, причем это значительно снижает уровень сложности всех ремонтных работ, если они требуются.

Техническое обслуживание выполняется регулярно, в зависимости от рекомендаций производителя на замену. В данном случае сальник относится к поддающимся техническому износу узлам, требующим регулярной замены. Обычно их меняют каждые 10-15 км пробега. Такая частая замена позволяет вовремя избежать выхода из строя функциональных узлов.

Сальники чувствительны к протечкам, при наличии – быстрее выходят из строя, не обеспечивают требования к эксплуатации. Несвоевременная замена прокладок может потребовать более серьезного и недорогого ремонта машины, а конструкционная простота сальников позволяет с данными навыками справиться с заменой без посторонней помощи.
