Замена рулевой рейки на ВАЗ-2114: фото и видео, артикулы

Необходимый инструмент

Для самостоятельного ремонта понадобятся следующие инструменты:

Набор накидных ключей либо головок для более быстрого съема деталей подвески;
Монтировка либо специальные съемники для снятия рулевых наконечников;
Смазка.

Замена рейки ВАЗ 2114 возможна и без подъемника. Достаточно подложить под переднюю часть автомобиля бревна или воспользоваться мини-эстакадой. Наличие ямы упрощает работу, но для оперативного ремонта можно придумать и другие способы вывешивания передней части машины.
Для понимания того, как снять рулевую колонку на ваз 2114 для начала следует изучить схему ее расположения, после чего приступать к поэтапному разбору и снятию неисправного узла.

Проверяем рулевую рейку на ВАЗ-2114 своими руками

Оригинальная рулевая рейка производства АвтоВАЗ

Прежде чем приступить непосредственно к процессу проверки необходимо знать конструктивные особенности рулевой рейки. Рассмотрим, из каких элементов она состоит:

1 – защитный колпак; 2 – картер рулевого механизма; 3 – рейка; 4 – приводная шестерня; 5 – внутренний наконечник рулевой тяги ; 6 – распорная втулка; 7 – болт крепления рулевой тяги; 8 – соединительная пластина; 9 – опорная втулка; 10 – опора рулевого механизма; 11 – опорная втулка рейки; 12 – защитный чехол; 13 – хомут; 14 – ограничительное кольцо рейки; 15 – уплотнительное кольцо упора рейки; 16 – гайка; 17 – упор рейки; 18 – роликовый подшипник; 19 – шариковый подшипник; 20 – стопорное кольцо; 21 – уплотнительное кольцо гайки; 22 – гайка крепления подшипника шестерни; 23 – пыльник; 24 – стопорная шайба

Общая схема рулевого управления, в том числе и рейки

Проверка рейки

Итак, для проверки рулевой рейки необходимо замерять зазоры в ней.

Сделать это можно как на снятом механизме (что даже лучше) или непосредственно на автомобиле. Теперь перейдем непосредственно к процессу:

Устанавливаем механизм в среднее положение. Определить его можно по размерам — ( 87±0,25 ) мм от оси шестерни до торца рейки. Применив специальное приспособление нагрузим узел до силы Р=500±20 Н (51±2 кгс). Расстояние от оси шестерни должно составлять – 84 мм .

Максимально допустимое перемещение рейки «Х», замеренное через относительное перемещение нажимного пуансона 1 не должно превышать 0,12 мм. После сборки момент вращения шестерни в области хода рейки должен быть в пределах 50–200 Н·см (5,1–20,4 кгс·см) при скорости вращения 30 мин-1 .

Схема проверки рулевой рейки

Причины выхода из строя

Когда разобран вопрос регулировки рейки, можно рассмотреть причины ее выхода из строя:

Износ. Каждый механизм автомобиля имеет свой ресурс хода.
В связи с неровными дорогами давление на рейку значительно увеличено.
Недопустимое ускорение при крайнем положении колес .
Механические повреждения вызванные в процессе эксплуатации.

Симптомы поломки

Диагностика стуков в рейке показала, что втулка расшаталась.

Как же на самом деле определить, что рейка уже на грани. Для этого существуют прямые и косвенные показатели. Итак, рассмотрим, основные из них:

Стук – это первый показатель того, что рейку необходимо отремонтировать или заменить.
Закусывание рул я, при повороте в одну из сторон.
Люфт рулевого управления вправо или влево.
Вибрация при поездке по ровной дороге.
Нарушен угол развала-схождения.

Когда наступает время замены рейки

Поскольку, рулевое управление участвует в управлении автомобилем, и прямо отвечает за безопасность, не только находящихся в самой машине, но из вне пешеходов, рекомендуется вовремя проводить диагностику и ремонт данного узла.

Итак, есть несколько вариантов устранения неисправностей рулевой рейки ВАЗ-2114:

Регулировка (выявляется при поточной диагностике).
Ремонт (возможный дешевый вариант восстановления узла).
Замена (когда отремонтировать узел не возможно или не целесообразно).

Проверка наличия смазки на зубьях рулей рейки. Если смазка будет отсутствовать то зубья сорвёт.

При ресурсе более 100 тыс. км пробега без ремонта, то обычно рекомендуется заменить узел. поскольку, как показывает практика, ремонтные комплекты не спасают ситуацию, и через 5-10 тыс. км рейка опять застучит, или потечет.

Проверку рулевой рейки ВАЗ-2114 необходимо проводить регулярно. Рекомендуется делать эту операцию с поточным техническим обслуживанием.

Если автолюбитель не в состоянии определить неисправность, то стоит не скупиться и обратиться в автосервис, ведь от этого зависит не только жизнь водителя, но и окружающих.

Автолюбитель со стажем. Имею автомобильное образование, а именно: механик по ремонту двигателей. В начале карьеры была ВАЗ-2107, потом, БМВ 5-серии, Тойота Супра и праворульный МАРК-2. Сейчас в семье 2 автомобиля: Пежо 407 и Додж Челленджер 2016. Каждый автомобиль изучаю от «А» до «Я». Имею богатый опыт и стараюсь каждый ремонтировать своими руками.

Какую рулевую рейку выбрать?

Далеко не всегда оригинальная запчасть (конкретно в ситуации с ВАЗ) отличается высоким качеством. Перечислим три варианта на выбор:

LADA Деталь. Оригинальный производитель запчастей и комплектующих на Ладу предлагает деталь в диапазоне цен от 4500 до 6000 рублей.
SS-20. Изделия от этого производителя устанавливаются с доработанными частями подвески. Отличаются высоким качеством и долговечностью. Стоимость довольно высока – от 10000 рублей за механизм на 2114.
Для желающих сэкономить есть производитель Фенокс. Цена рейки от этого Фенокс – 2000-4000 рублей. Качество довольно низкое, поэтому не стоит надеяться на долгий срок службы.

Ремкомплект рулевой рейки ВАЗ 2114

Приступая к переборке механизма, нужно рассмотреть рынок ремкомплектов. Есть несколько видов:

Первый состоит только из резинок, прокладок и демпферов. Он подойдет при замене смазки внутри механизма и легкого обслуживания. Цена за комплект около 200 рублей.
Второй дополняется двумя подшипниками, что также подойдет при легком обслуживании механизма. Стоимость комплекта около 500 рублей.
Последний ремкомплект имеет почти все внутренние механизмы и подразумевает под собой полную замену агрегатов. Цена около 2000 рублей.

Перед покупкой комплекта проверьте, какая рейка установлена на ваш автомобиль и запишите ее номер. Это поможет не ошибиться при покупке.

Рулевая рейка Ваз 2114 – признаки неисправности

Рассмотрим каждый из признаков, а также что может вызвать их появление. Следует указать, что некоторые проблемы, к примеру, стук, могут быть связаны не с самим механизмом.

Итак, на руле увеличился свободный ход, то есть он больше болтается, проявляться увеличенный ход может дополнительно появлением биения в руле при торможении.

Данная проблема может быть связана с ослаблением крепления шаровых пальцев к стабилизаторной стойке, увеличенным зазором в шаровых шарнирах, увеличенным зазором между рейкой и шестерней.

При обнаружении люфта в руле, в первую очередь следует осмотреть рулевые шаровые наконечники. Редко случается, но возможно, что гайки крепления наконечников ослабились и палец начал выходить из посадочного места, из-за чего в месте крепления образовался значительный зазор. Устранить такую неисправность просто, достаточно подтянуть гайки.
Значительно чаще встречается износ шаровых наконечников, в результате чего между пальцем и корпусом появляется зазор. Устранить такую неисправность можно, если поменять наконечники.
Люфт в руле может быть образован из-за увеличения зазора между рейкой и шестерней. В процессе работы данного механизма эти элементы постепенно изнашиваются, и зазор между ними увеличивается. Ремонт этой проблемы сводится к тому, что требуется регулировка, при которой следует всего лишь правильно подтянуть регулировочную упорную гайку.

Стук в данном механизме может быть вызван люфтами в наконечниках, увеличенным зазором между рейкой и шестерней, а также ослаблением крепления самого механизма.

Что касается наконечников и зазора рейки, то ремонт механизма указан выше, то есть достаточно подтянуть упорную гайку и все.
По поводу ослабления крепления, то достаточно всего лишь подтянуть гайки крепления хомутов, которыми удерживается механизм, и проблема будет решена.

Тугое вращение руля может быть из-за повреждения опорного подшипника амортизационной стойки (тот случай, когда проблема с подвеской влияет на рулевой механизм), повреждения втулки рейки, подклинивания рулевых наконечников, подклинивание подшипников рулевого привода.

В случае с изношенным подшипником опоры, то ремонт сводится к снятию этой опоры и замене подшипника.
Если причиной тугого вращения стала опорная втулка, то на место поврежденной нужно поставить новую, а сам механизм смазать.
При проблемах с наконечниками, их следует проверить и при надобности заменить. То же касается и подшипников привода.

Регулировка развал-схождения штангенциркулем

Следует отметить, что после ремонта многих неисправностей, потребуется регулировка положения колес (углов развала-схождения).

Все работы с рулевым механизмом вполне можно выполнить своими руками, особо сложного в этом ничего нет. Но после работ, особенно касающихся рулевых наконечников, потребуется регулировка углов схождения, которые лучше доверить сделать специалистам.

При возникновении неисправности, вначале нужно будет провести диагностику механизма, для выявления узла, который стал причиной. Вначале проверяется состояние наконечников. Для этого они снимаются с опоры и вручную производится проверка. У исправного наконечника палец в своем корпусе ходит с усилием, но подклинивать к каком-то положении он не должен, такой наконечник можно поставить на место и продолжать искать неисправности. Если он ходит свободно и ощущается люфт, то он заменяется.

Далее производится регулировка зазора между рейкой и шестерней. Для этого используется специальный 6-гранный ключ. С его помощью упорная гайка закручивается до упора, а после ослабляется на ¼ оборота. После этого гайка фиксируется при помощи кернения. Если регулировка произведена правильно, а состояние рейки еще удовлетворительно, то стуки должны исчезнуть. Если регулировка не помогла, то скорее всего, износ основных узлов достаточно сильный и требуется капитальный ремонт механизма с заменой рейки, который тоже можно выполнить своими руками.

>Видео: Ремонт рулевой рейки Ваз 2114

Замена рулевой рейки ВАЗ 2114. Фото, инструкция как поменять рулевую рейку ВАЗ 2114.

О неисправности рулевой рейки может свидетельствовать характерный стук, особенно при поворотах. Как поменять рулевую рейку ВАЗ 2114 показано в этом фотоотчёте, при наличии необходимого инструмента возможна замена своими руками.

Признаки выхода из строя рулевой рейки ВАЗ 2114

Рулевая рейка представляет собой сборной узел, состоящий из множества деталей, где выход из строя хотя бы одной влечёт за собой неизбежную поломку рулевой рейки

Поэтому важно определять поломку по первым признакам

Опытный водитель сразу должен обратить внимание, что поворачивать рулевоё колесо стало труднее или периодически руль начинает закусывать. Причиной этому может быть выход из строя деталей шаровых тяг или телескопической стойки.
Также одним из признаков неисправности служит большой люфт руля из-за люфта в самой рейке

К тому же люфт имеет тенденцию увеличиваться в ходе эксплуатации, что становит под угрозу безопасность вождения авто.
Возникает «отдача на руль», сопровождающаяся шумом в передней подвеске. Тому виной может быть увеличение зазора между упором рейки и её гайкой.
Видимые подтёки масла на рейке, с одновременным повышение усилий для вращения руля, сопровождаемые шумами в районе рейки, также свидетельствуют о неисправности рейки и утечки масла.

Советы по замене рулевой рейки ВАЗ 2114 (инструкция)

Для удобства выполнения последующих работ вынимаем АКБ и адсорбер.

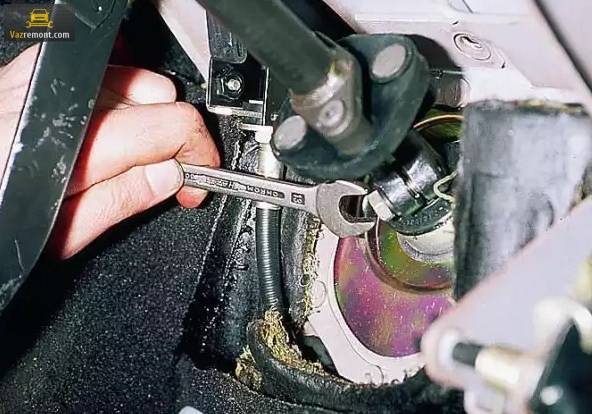

Внутри салона открутите болт крепления промежуточного вала рулевой колонки от вала приводной шестерни рулевого механизма.
В подкапотном пространстве отсоединяем рулевые тяги от поворотных рычагов.
С обеих сторон отворачиваем по две гайки крепления рулевого механизма.
Отсоединяем вал привода от вала рулевого управления и вынимаем рулевой механизм через отверстие рулевой тяги, предварительно поддомкратив автомобиль так, чтобы рычаг стойки не мешал извлечению.
Устанавливаем рулевой механизм в порядке обратному снятию.

При монтаже рулевой, рейку устанавливают в среднее положение, то есть должны совпасть метки на пыльнике и картере, отметка на валу шестерни должна находиться справа. В случае проворачивания шестерни, необходимо сдвинуть рейку до упора в одну из сторон.

Для замены рулевой рейки ВАЗ 2114 понадобятся:

жидкость WD-40;
рожковый ключ «на 13», «на 22», «на 19»;
трещотка с головкой «на 13», «на 17», «на 22»;
зубило и отвёртка, монтировка, домкрат;
новая рейка ВАЗ 2114.

Цена стандартной рейки ВАЗ 2114 от производителя ВАЗ с артикулом 21080340001210 составит порядка 3100 рублей. Так же можно приобрести и его аналог от производителя TRIALLI с артикулом CR108 за 2300 рублей, и компании FENOX с артикулом SR1600207 – 3400 рублей.

Средняя стоимость запчасти указана на весну 2017 года по Москве и области.

Как разобрать рулевую рейку Ваз 2114 и заменить изношенные детали

Помимо помощника и новых реек, вам также потребуется набор инструментов и материалов. В этот список обязательно включите:

Набор гаечных ключей;
Домкрат;
Шестигранный ключ на 17 миллиметров;
Баллонный ключ;
Кирпичи или похожие материалы (для удержания передней части машины без колес);
Съемник для рулевых тяг (не обязательно нужен, можно обойтись без него);
Сухие тряпки;
Смазка типа Литол;
Всемогущее средство WD40.

Вот теперь можно приступать непосредственно к замене рулевых реек. Соблюдать установленный порядок проведения операций настоятельно рекомендуем.

Установите автомобиль на ровной площадке. Нет, достаточно простого пола в вашем гараже, выравнивать его цементом не обязательно.
Включите стояночный тормоз, чтобы машина не двигалась.
Поднимите автомобиль на домкрате, подставьте под переднюю часть бревна или кирпичи, после чего демонтируйте колеса.
Снимите минусовой провод с вашей аккумуляторной батареи в целях безопасности. Удары током никому не нужны сегодня.
Со стороны водителя внутри салона около блока с педалями открутите стопорный крепежный болт кардана вашего рулевого вала.
Уже непосредственно в подкапотном пространстве снимите адсорбер. Его пока можно убрать в сторонку.
Извлеките шплинты, что позволит вам затем выкрутить крепежные гайки от рулевых наконечников.
Съемником для тяг извлекаются из стоек наконечники. Если по каким-то причинам съемник отсутствует, его могут заменить несильные последовательные удары по наконечникам. Не повредите их резьбу только при этом. Обычно они поддаются, потому многие обходятся без съемников.
Обработайте гайки фиксации хомутом рейки с помощью средства, борющегося против ржавчины. Сейчас мы как раз говорим про всемогущее средство WD40. Подождите некоторое время, чтобы состав впитался.
С помощью ключа открутите крепежные гайки. Обработка вэдэшкой должна вам существенно упростить эту задачу. В общей сложности гаек там четыре штуки.
Достаньте рейку, протолкнув ее через пассажирскую, то есть правую сторону вашего ВАЗ 2114.
Одновременно с заменой реек рекомендуем заменить пыльник. С течением времени и за период эксплуатации пыльники рулевых серьезно изнашиваются, потому доверять старым пыльникам работе с новыми рейками вряд ли стоит.
С реек снимаются наконечники. При этом попробуйте посчитать количество витков, с помощью которого закручивались гайки. Это позволит на этапе обратной сборки максимально близко к точности закрепить их обратно и со спокойной душой отправиться на СТО, где проведут регулировку развала-схождения.
Возьмите свою новую рейку, снимите с нее заглушки.
Далее берете в руки Литол или подобную смазывающую жидкость, и максимально наполняете корпус этим составом.
Наконечники монтируются обратно на тяги. Постарайтесь не перепутать местами узлы, хотя они отличаются друг от друга. Тем не менее, как показывает практика, это не мешает многим мастерам по самостоятельному ремонту их путать.
Новая рейка укладывается на свое законное место. Для этого гайки наживляются на шпильки хомутов.
Теперь вам понадобится ваш друг, товарищ, помощник. Попросите его помочь с направлением приводной шестерни вала на посадочное место, расположенное непосредственно на корпусе рейки. Шлицы должны четко совпадать. Обязательно проконтролируйте этот момент.
На кардане фиксируется стопорный болт.

Все остальные работы можете смело выполнять в обратной последовательности описанного выше демонтажа. При этом обязательно каждая резьба обрабатывается Литолом. Это мероприятие позволит вам при последующих ремонтах проще справляться с разборкой элементов. Либо это уже будет приятный сюрприз для нового владельца вашего ВАЗ 2114.

Установка рулевой рейки

Ставить рулевую рейку на автомобиль лучше с помощником — один заводит рейку со стороны подкапотного пространства, другой направляет карданный шарнир в шлицы вала из салона. Карданный шарнир можно поставить только в одном положении — в шлицевом соединении есть специальная отливка, которую надо совместить с пазом на ответной части. Не зажимайте сразу стяжной болт — карданное соединение займет правильное положение на шлицах после того, как будут окончательно прикручены рейка и подрамник.

Установите и зажмите болты крепления рулевой рейки и подрамника, после этого окончательно затяните стяжной болт карданного соединения рулевого вала.

Вставьте пальцы рулевых наконечников в цапфы и закрутите гайки. Присоедините трубки и шланги гидроусилителя (или разъемы проводов для системы с ЭУР). Залейте жидкость ГУР в бачок до отметки «максимум».

Установите колеса и не снимая автомобиль с подставок начните прокачку системы (для автомобилей с гидроусилителем).

Как прокачать систему ГУР

Прокручивайте руль несколько раз от упора до упора с небольшой задержкой в крайних положениях.
Снимите автомобиль с подставок, долейте жидкость в бачок ГУР, если уровень понизился.
Запустите мотор.
Прокрутите несколько раз руль от упора до упора, также с задержкой в крайних положениях.
Убедитесь что насос ГУР не шумит, долейте жидкость в бачок, если уровень упал и осмотрите соединения, шланги и трубки ГУР на подтекание.

Совет: не спешите устанавливать теплозащитный экран, с ним будет сложнее осматривать рейку во время контрольной поездки.

После прокачки проверьте еще раз затяжку всех резьбовых соединений и сделайте контрольную поездку. Ремонт рулевой рейки можно считать успешным, если:

Руль стал легче и «острее».
Стуки и шумы прекратились.
Уровень жидкости в бачке ГУР не падает.
Рейка не течет.
Автомобиль хорошо управляется, уверенно держит дорогу.

Если все в порядке, установите на место теплозащитный экран.

После ремонта рулевой рейки обязательно проверьте развал-схождение в автосервисе или самостоятельно.

Какую рулевую рейку выбрать?

LADA Деталь. Оригинальный производитель запчастей и комплектующих на Ладу предлагает деталь в диапазоне цен от 4500 до 6000 рублей.
SS-20. Изделия от этого производителя устанавливаются с доработанными частями подвески. Отличаются высоким качеством и долговечностью. Стоимость довольно высока – от 10000 рублей за механизм на 2114.
Для желающих сэкономить есть производитель Фенокс. Цена рейки от этого Фенокс – 2000-4000 рублей. Качество довольно низкое, поэтому не стоит надеяться на долгий срок службы.

Замена рулевой рейки ВАЗ 2114 – ВАЗ 2115

Рулевая рейка – один из важнейших механизмов рулевого управления. Неисправная работа данного механизма грозит ненадлежащим управлением автомобиля, а в противном случае рейку может и попросту заклинить, в следствие чего, дальнейшее управление станет не возможным. В этой связи рекомендуется выявлять износ рулевой рейки на начальных этапах. Характерным признаком выработки ресурса рулевой рейки, является стук. Стук глухой и доносится из моторного отсека. Кроме того, возможно увеличение люфта при вращении рулевого колеса и ухудшение управляемости авто. Особенно четко это чувствуется на большой скорости. Машина может начать «плавать». В случае обнаружения подобных признаков, следует произвести диагностику рулевой рейки.

Диагностику рулевой рейки следует начать с проверки люфта рулевого колеса. В неисправном состоянии, появляется ощутимый люфт. Вместе с теми, при качении руля из стороны в сторону издается характерный стук. Далее, что необходимо сделать – открыть капот и подергать за обе рулевые тяги. В нормальном состоянии, тяги должны быть прикреплены надежно и болтаться не должны. При этом следует проверить и крепление самой рейки к кузову, с тем чтобы исключить возможные издержки. Если в ходе данного теста было установлено, что рулевые тяги болтаются, рулевая рейка подлежит замене.

Взяв необходимый инструмент, начинаем с вывешивания передних колес авто и последующего их снятия. Следует отметить, что в случае необходимости, замену рулевой рейки на ВАЗ 2108, 2109, 21099, ВАЗ 2114 – ВАЗ 2115, возможно произвести минуя этот этап, приступив непосредственно следующему – снятию рулевых наконечников. Что бы снять рулевые наконечники, первым дело необходимо вытащить шплинт.

Далее ключом на 19 отворачиваем гайку крепления наконечника к поворотному кулаку стойки.

При помощи молотка выбиваем наконечник.

Следующим шагом, берем ключ на 13, идем в салон. Между педалями сцепления и тормоза, располагается соединение рулевой рейки с рулевой колонкой. Это соединение и надо раскрутить.

После этого остается раскрутить крепление самой рулевой рейки к кузову. Крепится рулевая рейка по бокам на двух хомутах.

Откручивать гайки с указанных хомутов крепления рейки следует очень осторожно, так как шпильки на которых держится рулевая рейка имеют такую не приятную особенность – они могут обломиться. После того как указанные процедуры выполнены, рулевую рейку можно извлекать

Проще всего делать это через арку под крылом с водительской стороны. Установка новой рулевой рейки на место производится в порядке, обратном описанному. Следует отметить, что после замены рулевой рейки, необходимо делать развал/схождение!

Бывает и так, что рулевая река нуждается в регулировке. Для устранения люфтов, рулевую рейку иногда надо подтянуть. Регулировка рулевой рейки на ВАЗ 2114 – ВАЗ 2115 осуществляется при помощи специального ключа:

Как подтянуть рулевую рейку? Регулировочная гайка находится снизу рулевой рейки, ближе к водительской стороне.

Ее вполне возможно найти на ощупь. Посредством затяжки или ослабления этой гайки и производится регулировка рулевой рейки. Крутится эта гайка в большинстве достаточно легко. Регулировка выполняется «по ощущениям» — до устранения люфта, при том, что рулевое колесо не должно вращаться слишком туго. Это будет свидетельствовать о том, что рулевая рейка перетянута. Допускать этого нельзя, так как при таких условиях, с течением времени рейку может просто на просто заклинить.

Регулировка рулевой рейки на ВАЗ 2109

Даже при самом аккуратном, деликатном вождении, сохранить автомобиль в идеальном состоянии не удается. Всеми виной наши дороги, суровый климат, стиль вождения других участников дорожного движения.

При возникновении люфта в рулевом узле вполне можно выполнить своими руками регулировку рейки. Процесс не сложный, потому обращаться на СТО вовсе не обязательно.

Зачем проводят регулировку

Усилие на передние колеса ВАЗ 2109 передается через шестеренку, которая, в свою очередь, взаимодействует с зубчатой рейкой. Чтобы в зацеплении устранить возникающие зазоры, используются прижимные пружины.

Регулировка реечки выполняется с целью устранить образовавшиеся люфты, а также улучшить четкость и послушность работы рулевого управления.

Схема узла

Способы регулировки

Рулевая реечка может быть отрегулирована двумя способами.

Способ регулировки

Особенности

Если рейка снимается и регулируется, речь чаще всего идет о ремонте или замене узла на новый. Проводить подобную настройку рекомендуют только в этих ситуациях

Без демонтажа узла

Такой способ регулировки актуален в том случае, если необходимо подтянуть слегка рейку, убрать люфт, избавиться от стуков. Здесь вполне возможно обойтись без демонтажных работ, то есть настроить механизм непосредственно на автомобиле

Неисправности

Есть несколько характерных неисправностей рулевой реечки, с которыми сталкиваются владельцы ВАЗ 2109. В некоторых ситуациях можно обойтись простой регулировкой, а в других потребуется более детальное вмешательство в конструкцию узла и его компоненты.

Поломки рулевой рейки бывают следующие:

Ослабли крепления рулевой рейки;
Износилась сама рейка или ее шестерни;
Зацепление пары не отрегулировано должным образом;
Произошел износ втулок в месте соединения рейки с рулевыми тягами.

Далеко не всегда настройка рейки позволяет устранить ее неправильную работу. Это возникает из-за того, что внутри образуется внушительная выработка компонентов. Определить это можно только путем демонтажа. Потому если регулировка не принесла ожидаемого эффекта, придется снимать рейку с машины и проверять, что с ней не так.

Регулировка

Итак, ситуация складывается таким образом, что подтяжка рулевой рейки все же может дать положительный результат. Потому требуется узнать, как подтянуть узел и что для этого потребуется.

Отрегулировать рейку можно через днище автомобиля, сняв защиту двигателя, либо через верх. Во втором случае работу придется выполнять на ощупь. Так что решайте сами, как вам будет удобнее.

Чтобы отрегулировать рулевую рейку, вам необходимо будет подтянуть регулировочный винт. Отыскать его вы сможете в рулевом механизме. Если быть конкретнее, то в торцевой крышке.
Оптимально иметь в распоряжении эстакаду или яму в гараже. Если же подобных условий нет, можно обойтись поднятием машины с помощью домкрата. Только в этой ситуации потребуется обязательно дополнительно зафиксировать автомобиль, дабы избежать его соскальзывания с домкрата и вероятных последствий.
Прежде чем поднимать кузов с помощью домкрата, обязательно выставите прямо передние колеса.
Замерить люфт можно с помощью люфтметра. Причем они бывают старинные или же электронные. Последние более актуальны и удобны в использовании, но некоторым выбирать не приходится. Что найдете, тем и будете пользоваться.
Согласно действующим нормам и стандартам, для ВАЗ 2109 люфт рулевого колеса не должен превышать 10 градусов.
Найдите регулировочный винт и начинайте постепенно его подтягивать. Операция проводится медленно. Периодически проверяйте ход руля, наличие люфта или стука в рулевой колонке.
Для регулировки используйте специальный ключ. Он доступен в любом магазине автозапчастей.
Ключ вставляется в регулировочный винт и проворачивается против движения часовой стрелки. Прокрутив немного, проверьте результат.
Процедура может затянуться. Все равно не торопитесь.
Когда почувствовали, что регулировка дошла до нужного уровня, выполните пробный заезд на своем автомобиле, почувствуйте, как двигается руль, исчез ли стук, люфт, насколько туго вращается рулевое колесо.
Если руль стал слишком тугим, придется немного ослабить натяжение регулировочного винта.

Меняем рулевую рейку на ВАЗ-2114 своими руками

Необходимый инструмент
