Меняем рулевую рейку на 16 клапанной ВАЗ-2112 своими руками: ответственная операция

Как заменить рулевую рейку на ВАЗ 2110-ВАЗ 2112?

Примечание! Перед покупкой рейки, Вы кой что должны знать, во-первых перед тем как купить новую рейку, посмотрите маркировку на старой и по ней покупайте, рейки вообще по сути взаимозаменяемые, но всё же чтобы проблем не было покупайте всё по индексу и кстати, если у Вас установлен ГУР, то именно с ГУР новую рейку и берите!

1. Прежде чем приступить к работе, выкрутите колёса таким образом, чтобы они в перёд были направлены, затем вывесите переднюю часть и снимите оба передних колеса с автомобиля, но перед этим хорошенько обезопасьте свой автомобиль от того, чтобы он на землю не свалился, а для этого на ручной тормоз его поставить будет нужно, подложить на всякий случай противокатные упоры под задние колёса и самое главное, площадка на которой производить работу собираетесь должна быть ровной и обязательно асфальтом, на случай если автомобиль всё же свалится, подложите заранее под него колёса (Чтобы он на них упал).

2. Переходим в салон, находясь там, Вам придётся при помощи двух ключей (Одним болт нужно держать от проворачивания) отвернуть гайку болта, которая стяжной хомут сжимает, при помощи которого карданный вал держится на шлицах рулевой рейки, после того как гайка будет выкручена, а болт извлечён (см. маленькое фото) вставьте в прорезь (Где болт находился, указана синей стрелкой) мощную отвёртку и с её помощью, разожмите стяжной хомут, чтобы карданный вал смог слезть легко со шлицёв рулевой рейки.

3. Теперь с обоих сторон, вытащите рулевые наконечники из отверстий в которые они входят, объясним вкратце как вытащить наконечник на примере правой стороны, в общём берутся пассатижи и ими вытаскивается шпонка (Это такая металлическая проволочка), как только она будет вытащена, отверните гайку и при помощи съёмника выпрессуйте наконечник из отверстия и всё, если Вам нужны картинки и Вы понятия не имеете что такое рулевой наконечник, то в этом случае прочтите статью: «Замена рулевых наконечников», в ней всё подробно сказано.

4. Когда оба рулевых наконечника будут вынуты из отверстий, приступайте к выворачиванию болтов которые сами тяги крепят (На этих тягах и расположены рулевые наконечники), они в центральной части прямо прикручены к рулевой рейки (Чтобы вывернуть болты, поддёньте отвёрткой стопорную пластину, она не даёт болтам самопроизвольно выкрутиться) по одному болту выворачивая, снимайте полностью тяги с автомобиля (Вытаскивать их нужно через арки колёс) и как Вы уже заметили на маленьком фото, снимая тягу, человек ещё соединительную пластину придерживает, данную пластину не потеряйте, при выворачивании последнего болта, эту пластину всегда второй рукой придерживайте.

Примечание! Когда тяги будут сняты, проверьте сайлент блоки у них (Это резинки, Вы их сразу увидите, потому что сама тяга металлическая и резиновая часть это только сайлент блоки), резина у них не должна быть испорчена, по трескана и иметь следы старости, в противном случае произведите замену сайлент блоков на новые (см. «Замена сайлент блоков в тягах») и кстати, изношенные сайлент блоки, могут причиной люфта в рулевом управление, поэтому это учтите!

5. И в завершение, отверните по две с каждой стороны гайки которые крепят рулевую рейку к щитку, снимите металлические хомуты и через арку, снимите полностью рейку с автомобиля, более подробно со всем этим Вы можете ознакомиться просмотрев фотографии ниже:

Примечание! Так снимаются абсолютно все рейки которые ставились на семейство ВАЗ 2110, рейки же с ГУР чуть по другому снимаются, там перед началом работы нужно будет жидкость из бачка с ГУР шприцём выкачать, отсоединить от бачка потом шланг и засунуть его в какую ни будь бутылку, не заводя автомобиль по вращать рулём до того, пока вся жидкость из шланга не сольётся, более подробную инструкцию по снятию рейки с ГУР читайте в статье: «Замена рулевой рейки на Ладе Приоре» и кстати, при обратной установки проследите за тем, чтобы рулевая рейка установилась на шлицы по меткам (Более подробно об этом, читайте в статье: «Замена рейки на калине 1», пункт 1) Если нужно поменять ЭУР на Приоре?

Как заменить рулевую рейку на ВАЗ 2110-ВАЗ 2112?

Перед покупкой рейки, Вы кой что должны знать, во-1-х перед тем как приобрести новейшую рейку, поглядите маркировку на старенькой и по ней покупайте, рейки вообщем на самом деле взаимозаменяемые, но всё же чтоб заморочек не было покупайте всё по индексу и кстати, если у Вас установлен ГУР, то конкретно с ГУР новейшую рейку и берите!

1. До того как приступить к работе, выверните колёса таким макаром, чтоб они в перёд были ориентированы, потом вывесите переднюю часть и снимите оба фронтальных колеса с автомобиля, но перед этим хорошо обезопасьте собственный автомобиль от того, чтоб он на землю не упал, а для этого на ручной тормоз его поставить будет необходимо, подсунуть на всякий случай противокатные упоры под задние колёса и самое главное, площадка на которой создавать работу собираетесь должна быть ровненькой и непременно асфальтом, на случай если автомобиль всё же упадет, положите заблаговременно под него колёса (Чтоб он на их свалился).

Снятие и установка рулевой рейки на Лада 112

Замена рулевой рейки ВАЗ 2110 своими руками, в гаражных критериях. Больше ремонта: .

Замена рулевой рейки ВАЗ 2110

Обзор по подтяжке рулевой рейки на автомобилях ВАЗ 2110-2112 также Самара 2114 и 2115. Отличия будут только в .

2. Перебегаем в салон, находясь там, Для вас придётся с помощью 2-ух ключей (Одним болт необходимо держать от проворачивания) отвернуть гайку болта, которая стяжной хомут сжимает, с помощью которого карданный вал держится на шлицах управляющий рейки, после того как гайка будет выкручена, а болт извлечён (см. малеханькое фото) воткните в прорезь (Где болт находился, указана синей стрелкой) мощную отвёртку и с её помощью, разожмите стяжной хомут, чтобы карданный вал смог слезть легко со шлицёв рулевой рейки.

Читайте

3. Теперь с обоих сторон, вытащите рулевые наконечники из отверстий в которые они входят, объясним вкратце как вытащить наконечник на примере правой стороны, в общём берутся пассатижи и ими вытаскивается шпонка (Это такая металлическая проволочка), как только она будет вытащена, отверните гайку и при помощи съёмника выпрессуйте наконечник из отверстия и всё, если Вам нужны картинки и Вы понятия не имеете что такое рулевой наконечник, то в этом случае прочтите статью: «Замена рулевых наконечников», в ней всё подробно сказано.

4. Когда оба рулевых наконечника будут вынуты из отверстий, приступайте к выворачиванию болтов которые сами тяги крепят (На этих тягах и расположены рулевые наконечники), они в центральной части прямо прикручены к рулевой рейки (Чтобы вывернуть болты, поддёньте отвёрткой стопорную пластину, она не даёт болтам самопроизвольно выкрутиться) по одному болту выворачивая, снимайте полностью тяги с автомобиля (Вытаскивать их нужно через арки колёс) и как Вы уже заметили на маленьком фото, снимая тягу, человек ещё соединительную пластину придерживает, данную пластину не потеряйте, при выворачивании последнего болта, эту пластину всегда второй рукой придерживайте.

Когда тяги будут сняты, проверьте сайлент блоки у них (Это резинки, Вы их сразу увидите, потому что сама тяга металлическая и резиновая часть это только сайлент блоки), резина у них не должна быть испорчена, по трескана и иметь следы старости, в противном случае произведите замену сайлент блоков на новые (см. «Замена сайлент блоков в тягах») и кстати, изношенные сайлент блоки, могут причиной люфта в рулевом управление, поэтому это учтите!

5. И в завершение, отверните по две с каждой стороны гайки которые крепят рулевую рейку к щитку, снимите металлические хомуты и через арку, снимите полностью рейку с автомобиля, более подробно со всем этим Вы можете ознакомиться просмотрев фотографии ниже:

Так снимаются абсолютно все рейки которые ставились на семейство ВАЗ 2110, рейки же с ГУР чуть по другому снимаются, там перед началом работы нужно будет жидкость из бачка с ГУР шприцём выкачать, отсоединить от бачка потом шланг и засунуть его в какую ни будь бутылку, не заводя автомобиль по вращать рулём до того, пока вся жидкость из шланга не сольётся, более подробную инструкцию по снятию рейки с ГУР читайте в статье: «Замена рулевой рейки на Ладе Приоре» и кстати, при обратной установки проследите за тем, чтобы рулевая рейка установилась на шлицы по меткам (Более подробно об этом, читайте в статье: «Замена рейки на калине 1», пункт 1)

Посмотрите подробную инструкцию по замене рейки, она показывается на примере автомобиля ВАЗ 2109, на нём всё точно так же производится, да мы даже больше Вам скажем, первое поколение ВАЗ 2110 выпускалось с рулевой рейкой от девятого семейства, поэтому различия в их снятии, что на первом автомобиле, что на втором, нет вообще никакого.

Рулевая колонка на ваз 2110 ремонт своими руками

регулировка рулевого управления

Работу проводим на смотровой канаве или подъемнике.

Аналогично выпрессовываем шаровой палец тяги ваз 2131 из сошки.

Устанавливаем среднюю тягу в обратном порядке.

При этом тягу при установке на автомобиль ваз 2121 ориентируем так,…

Проверка и регулировка рулевого управления Ваз 2121, Нива 2131

• — Регулировка рулевого механизма
• — Замена боковой тяги

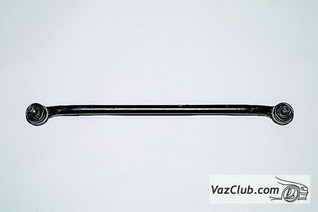

• — Снятие и установка средней тяги
• — Замена рулевых наконечников
• — Сборка и разборка кронштейна рычага
• — Снятие и установка рулевого колеса
• — Рулевая колонка
• — Замена рулевого механизма
• — Cошка рулевая

Конструкция рулевого управления Ваз 2121, Ваз 2131

Особенности устройства рулевого управления нива 2121. Регулировка рулевой колонки, устранение стуков в рулевом механизме нива 2131.

• Конструкция

  ремонт рулевого управления своими руками

• Проверка и регулировка

  регулировка рулевого управления, проверка и обслуживание

НИВА / 2121, 2131 / ремонт / рулевое управление / проверка и регулировка / Снятие и установка средней тяги

Ремонтируем сами

Если ремонтировать придется рейку своими силами, стоит отметить, что это достаточно сложный процесс, который требует определенного мастерства и знаний. Конечно, самостоятельный ремонт обойдется дешевле. Также для работы потребуется помощь напарника.

Инструмент и расходные материалы

Потребуется:

1. Ремкомплект.

   Ремкомплект рулевой рейки

2. Восьмигранник.
3. Головка на «15».
4. Домкрат.
5. Монтировка.
6. Головка на «10» и «13».
7. Смазка.
8. Средство для промывки деталей.

Демонтаж рейки на ВАЗ-2112

Для начала потребуется в подкапотном пространстве снять аккумулятор, площадку под ним и воздуховод. Далее потребуется открутить хомуты, которыми рейка крепится к кузову. Сложность данной работы в том, что при неаккуратном откручивании можно повредить шпильки, которые заменить достаточно трудно.

Снятие наконечников тяг с рулевой рейки

После этого следует открутить болты, которые удерживают наконечники тяг. Далее откручивается фланцевый болт крепления рейки. После этого надо откинуть рейку от корпуса. Тут потребуется монтировка или лом. Вытянуть механизм можно через отверстие в брызговике. Тут нужен будет домкрат.

Как заменить рулевую рейку на ВАЗ 2110-ВАЗ 2112?

Примечание! Перед покупкой рейки, Вы кой что должны знать, во-первых перед тем как купить новую рейку, посмотрите маркировку на старой и по ней покупайте, рейки вообще по сути взаимозаменяемые, но всё же чтобы проблем не было покупайте всё по индексу и кстати, если у Вас установлен ГУР, то именно с ГУР новую рейку и берите!

1. Прежде чем приступить к работе, выкрутите колёса таким образом, чтобы они в перёд были направлены, затем вывесите переднюю часть и снимите оба передних колеса с автомобиля, но перед этим хорошенько обезопасьте свой автомобиль от того, чтобы он на землю не свалился, а для этого на ручной тормоз его поставить будет нужно, подложить на всякий случай противокатные упоры под задние колёса и самое главное, площадка на которой производить работу собираетесь должна быть ровной и обязательно асфальтом, на случай если автомобиль всё же свалится, подложите заранее под него колёса (Чтобы он на них упал).

2. Переходим в салон, находясь там, Вам придётся при помощи двух ключей (Одним болт нужно держать от проворачивания) отвернуть гайку болта, которая стяжной хомут сжимает, при помощи которого карданный вал держится на шлицах рулевой рейки, после того как гайка будет выкручена, а болт извлечён (см. маленькое фото) вставьте в прорезь (Где болт находился, указана синей стрелкой) мощную отвёртку и с её помощью, разожмите стяжной хомут, чтобы карданный вал смог слезть легко со шлицёв рулевой рейки.

3. Теперь с обоих сторон, вытащите рулевые наконечники из отверстий в которые они входят, объясним вкратце как вытащить наконечник на примере правой стороны, в общём берутся пассатижи и ими вытаскивается шпонка (Это такая металлическая проволочка), как только она будет вытащена, отверните гайку и при помощи съёмника выпрессуйте наконечник из отверстия и всё, если Вам нужны картинки и Вы понятия не имеете что такое рулевой наконечник, то в этом случае прочтите статью: «Замена рулевых наконечников», в ней всё подробно сказано.

4. Когда оба рулевых наконечника будут вынуты из отверстий, приступайте к выворачиванию болтов которые сами тяги крепят (На этих тягах и расположены рулевые наконечники), они в центральной части прямо прикручены к рулевой рейки (Чтобы вывернуть болты, поддёньте отвёрткой стопорную пластину, она не даёт болтам самопроизвольно выкрутиться) по одному болту выворачивая, снимайте полностью тяги с автомобиля (Вытаскивать их нужно через арки колёс) и как Вы уже заметили на маленьком фото, снимая тягу, человек ещё соединительную пластину придерживает, данную пластину не потеряйте, при выворачивании последнего болта, эту пластину всегда второй рукой придерживайте.

Примечание! Когда тяги будут сняты, проверьте сайлент блоки у них (Это резинки, Вы их сразу увидите, потому что сама тяга металлическая и резиновая часть это только сайлент блоки), резина у них не должна быть испорчена, по трескана и иметь следы старости, в противном случае произведите замену сайлент блоков на новые (см. «Замена сайлент блоков в тягах») и кстати, изношенные сайлент блоки, могут причиной люфта в рулевом управление, поэтому это учтите!

5. И в завершение, отверните по две с каждой стороны гайки которые крепят рулевую рейку к щитку, снимите металлические хомуты и через арку, снимите полностью рейку с автомобиля, более подробно со всем этим Вы можете ознакомиться просмотрев фотографии ниже:

Примечание! Так снимаются абсолютно все рейки которые ставились на семейство ВАЗ 2110, рейки же с ГУР чуть по другому снимаются, там перед началом работы нужно будет жидкость из бачка с ГУР шприцём выкачать, отсоединить от бачка потом шланг и засунуть его в какую ни будь бутылку, не заводя автомобиль по вращать рулём до того, пока вся жидкость из шланга не сольётся, более подробную инструкцию по снятию рейки с ГУР читайте в статье: «Замена рулевой рейки на Ладе Приоре» и кстати, при обратной установки проследите за тем, чтобы рулевая рейка установилась на шлицы по меткам (Более подробно об этом, читайте в статье: «Замена рейки на калине 1», пункт 1) Если нужно поменять ЭУР на Приоре? Читайте – Ремонт электроусилителя руля на Лада Приора своими руками.

Дополнительный видео-ролик: Посмотрите подробную инструкцию по замене рейки, она показывается на примере автомобиля ВАЗ 2109, на нём всё точно так же производится, да мы даже больше Вам скажем, первое поколение ВАЗ 2110 выпускалось с рулевой рейкой от девятого семейства, поэтому различия в их снятии, что на первом автомобиле, что на втором, нет вообще никакого.

Отличия ЭУР от ГУР

Это совершенно разные агрегаты. Чтобы понять основные отличия, достаточно изучить гидроусилитель. Его главным компонентом является насос с приводом от коленчатого вала, он объеден с другими деталями. Принцип работы гидроусилителя построен на гидравлике.

Что касается ЭУР, то он приводится в действие при помощи электромотора. Также в его конструкцию входят электронный блок управления, рулевой вал с торсионным элементом и датчики. Работает ЭУР по другой схеме:

1. При вращения руля торсионный вал скручивается;
2. Специальные датчики фиксируют изменение положения вала и отправляют данные на электронный блок управления;
3. Проанализировав информацию, блок подает команды на электромотор;
4. В итоге агрегат создает необходимое усилие или облегчает поворот рулевого колеса.

Автолюбители часто спорят, какой из вариантов предпочтительнее для «десятки». По факту ГУР является устаревшим узлом, который активно выводится из современных легковых машин. Электроусилитель работает даже при заглушенном моторе, весит меньше, чем ГУР. Главным преимуществом перед «гидравликой» является надежность – электрический агрегат практически не требует обслуживания. На мотор действует меньшая нагрузка, как результат, топлива тоже нужно меньше. ЭУР хорош для наших условий еще и тем, что он отлично функционирует при отрицательных температурах.

Установка ГУР – пошаговая инструкция

Эта инструкция предназначена для автомобилей ВАЗ 2110, которые вообще не имеют усилителя руля. Такие модели выпускались давно, но их и сегодня можно встретить на дороге. В этом случае автомобиль можно модернизировать своими руками.

Монтаж ГУР можно выполнить своими руками

, для этого понадобится комплект ГУР – сегодня его можно приобрести примерно за 20 тысяч. Из инструментов приготовьте набор ключей и отверток, также стоит заранее позаботиться о жидкости для усилителя.

1. Демонтируем кожух ГРМ и ставим на три болта кронштейн. В салоне уже есть отверстия, поэтому новые сверлить не придется. Теперь ставим шпильку, на которую в дальнейшем будет установлен ролик. Вот под нее отверстия не предусмотрены, поэтому делаем новые. Ставим ролик.

Здесь вы можете увидеть крепления, которые нужно убрать. На фото ниже подробно показано, что нужно отпилить. После этого надежно фиксируем насос на кронштейне и закрываем подушкой. Собранный узел следует поставить

на мотор, а точнее, в то место, где было крепление генератора.

Основные неисправности

1. Чаще всего у десятки изнашивается шток, уплотнители, реже – ползунок. По этой причине возникают стуки в подвеске, которые передаются на баранку. Износ шаровых соединений также может выражаться стуком.
2. Случается и так, что узел начинает протекать, если говорить о гидравлике. О течи говорят масляные пятна, которые неизменно остаются на асфальте после длительной стоянки.
3. Еще одной наиболее часто встречающейся неисправностью является так называемый тугой руль. Бывает и так, что баранка крутится только в одну сторону, это симптом серьезного дефекта составных деталей.

Но отчего же рулевая рейка выходит из рабочего строя? Как правило, такие проблемы приходят к водителям-лихачам, любителям высоких скоростей и плохих дорог.

Резкое притормаживание, налет на ямы и ухабы, а также износ пыльников и попадание в систему грязи, все это непременно ведет к возникновению неисправностей, требующих серьезного ремонта или полной замены. Этих проблем можно избежать, относясь к автомобилю более бережно.

Не гнать его на всех скоростях и выбирать более комфортные дороги, и, что самое главное, ни в коем случае, не оставлять машину в мороз с вывернутыми колесами: гидравлика в таком случае моментально выходит из строя.

Принципы затяжки

На 2112-й модели, как и любой другой машине, во время затяжки важно соблюдать два основных момента:

• порядок, в котором болты закручиваются;
• усилие.

В 16-клапанном ВАЗ последовательность следующая (стоять необходимо так, чтобы лобовое стекло находилось слева):

• 1-м затягивается средний болт, ближний к вам;
• 2-м – тот, что расположен над ним;
• далее – стоящие по сторонам от центрального нижнего (первым – левый);
• 5-м и 6-м закручиваются верхние, находящиеся по бокам от 2-го (сначала – правый);
• наступает черед угловых – затяните прежде левые нижний и верхний и остальные в том же порядке.

Следующий параметр – усилие. Сама затяжка ГБЦ проводится в несколько этапов:

• первоначально нужен момент в 20 Н·м;
• потом – от 70 до 85,5;
• далее болты проворачивают точно на 90 градусов, и этот этап, пройдя по кругу повторяют еще раз.

Все это позволяет обеспечить равномерное прилегание ГБЦ к прокладке и собственно блоку цилиндров.

Прокачка тормозов ВАЗ 2112. Как это сделать правильно

В перечне диагностических мероприятий, прокачка тормозов ВАЗ 2112 стоит на одном из первых мест. Хорошо, когда автолюбители это понимают и относятся к этому достаточно серьезно. Ведь не зря говориться: «Зачем тебе педаль «газа», если тормоза не работают?». Прокачка тормозов ВАЗ 2112 в первую очередь необходима для удаления из коммуникаций и оборудования тормозной системы воздушных прослоек, которые приводят к сбоям в работе всего отлаженного автомобильного механизма. Самое критичное последствие от наличия в системе воздуха, это ее полный отказ, когда при нажатии на педаль тормоза она без усилия проваливается в пол и остается в таком положении.Зачем и когда производится прокачка?Процесс, который водители называют «прокачкой» в своей основе имеет цель удаления из цилиндра и подводных шлангов системы торможения прослоек из проникшего в нее воздуха. Можно возразить, указав на то, что система герметична и только благодаря этой технологической особенности и функционирует. Однако под воздействием постоянных механических нагрузок, а также от усталости материалов, герметичность может быть нарушена. Проведение ежедневного визуального осмотра авто перед выездом на дорогу в редких случаях может обнаружить признаки скрытой разгерметизации, которая является следствием:

• Ослабления креплений шлангов подачи жидкости;
• Микротрещины в трубках, штуцерах или в цилиндре.

Прокачка обязательно производится, как один из этапов работ, при замене любого оборудования входящего в функционал системы. За редким исключением, когда производится замена колодок, однако даже столь простой процесс также можно завершить профилактической продувкой шлангов. Этапы проведения работДля осуществления данного вида восстановительных работ необходим набор следующих инструментов, материалов и подсобного инвентаря:

• Емкость, лучше всего чистая бутылка минимум на 1.5 литра;
• Резиновая трубка от медицинской капельницы или с набора по переливания крови;
• Чистая ветошь;
• Гаечный ключ на 8 и на 10, рожковый или «прокачной», который имеет специальную прорезь;
• Стальная щетка для зачистки металлических поверхностей;
• Баллончик с ВД-40 для снятия следов загрязнения и ржавчины;
• Новая жидкость для системы.

Также для удобного и быстрого выполнения работ необходим помощник, который будет прокачивать тормозную педаль из салона – от этой манипуляция и вся процедура получила свое название.На первом этапе воздух удаляется из нагнетательного цилиндра. Для этого педалью нагнетается давление и, поочередно откручивая штуцера на цилиндре, из них выпускают пузырьки воздуха. Предваряет данные манипуляции, долив в бачок жидкости до максимально возможного уровня. Только после этого приступают к работе с колесными штуцерами.Прокачка колес на автомобилях ВАЗ производится в следующей последовательности:

• Заднее правое;
• Переднее левое;
• Заднее левое;
• Переднее правое;
• *Последовательность обработки колес на моделях ВАЗ определена по их удаленности от цилиндра, а следовательно, и по длине соединительных шлангов.

Однако в случае с ВАЗ 2112 это не критично, так как на данной модели система многоконтурная и последовательно колес в этом вопросе не имеет значения. Процедура аналогична той, которую проделывают с центральным цилиндром, только на колесе стоит всего один штуцер. Даже если ремонтные работы на системе не производились, прокачка тормозов ВАЗ 2112 должна производиться или раз в 3 года, или через каждые 4.000-5.000 тысяч км пробега. Обязательна к проведению прокачка в случае потемнения жидкости, которое указывает на потерю ее эксплуатационных характеристик. AutoFlit.ru

• Для чего нужен абсорбер на ваз 2114
• Гравитационный клапан ваз 2110 для чего нужен
• Для чего нужен адсорбер для ваз 2112
• Ремкомплект стартера ваз 2110

• Ваз 2114 как узнать цвет машины по вин коду

• Рдт ваз 2114 признаки неисправности
• Ваз 2110 дтож признаки неисправности
• Дмрв ваз 2114 признаки неисправности
• Дпкв ваз 2114 признаки неисправности
• Признаки неисправности дпдз на ваз 2112
• Ваз 2114 признаки неисправности форсунок

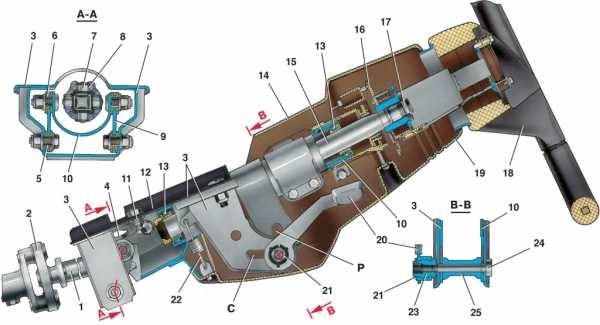

Рулевая колонка

1 – промежуточный вал рулевого управления; 2 – соединительная муфта; 3 – кронштейн крепления вала рулевого управления; 4 – карданный шарнир; 5 – распорная втулка; 6 – втулка опорной пластины; 7 – крестовина карданного шарнира; 8 – игольчатый подшипник крестовины; 9 – опорная пластина; 10 – труба кронштейна вала рулевого управления; 11 – фиксирующая пластина; 12 – приварной кронштейн кузова; 13 – подшипник вала рулевого управления; 14 – верхняя часть облицовочного кожуха; 15 – верхний вал рулевого управления; 16 – держатель контактных пластин; 17 – гайка крепления рулевого колеса; 18 – рулевое колесо; 19 – нижняя часть облицовочного кожуха; 20 – рычаг регулировки положения рулевой колонки; 21 – стопорное кольцо; 22 – оттяжная пружина; 23 – регулировочная втулка рычага; 24 – стяжной болт; 25 – распорная втулка

Замена Рулевой Рейки На Ваз 2112

Подмена управляющий рейки на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Управляющая рейка отвечает за поворот колёс автомобиля, снутри рейки есть механизмы, благодаря которым колёса поворачивать становится не так тяжело, с помощью управляющего колеса, а сопоставимо это с тем, если б Вы колёса руками крутили, за лёгкоё вращение колёс не считая управляющий рейки отвечает ещё усилитель руля, усилитель может быть Электронным и Гидравлическим, на автомобилях десятого семейства практиковался только ГУР, на автомобилях Украинской сборки (Богдан) ставился и ЭУР, сходу отметим, снимать управляющую рейку с Гидро Усилителем будет по труднее чем без него, придётся мало повозиться, потому сходу настраивайтесь на это и учитывайте тот факт, что управляющая рейка с усилителем руля стоит еще дороже, не считая того при покупке новейшей рейки, пытайтесь брать новейшую в сборе, чтоб все наконечники были и т.д., если Вы так и сделаете и не по экономите чуток чуток средств, то установка пройдёт еще резвее и возиться с рейкой даже и не придётся.

Чтоб выполнить снятие данной детали, запаситесь: Чурбачками, на их необходимо будет переднюю часть автомобиля положить и снять оба колеса с переда, если у Вас есть пара домкратов, то сможете на их бросить висеть автомобиль но просто с домкратов он может сорваться, все ключи которые есть у Вас тоже понадобятся, большая плоская отвёртка, а так же пассатижи и монтажная лопатка с молотком!

Где находится рулевая рейка?

Рейка размещается на щите, который делит моторный отдел и салон автомобиля, закрепляется же рейка с помощью 2-ух железных хомутов которые её по краям укрепляют, через маленькое отверстие в данном щите, рейка выходит в салон где соединяется с управляющим валом, более тщательно схематично всё осознать, Вы сможете просмотрев фото ниже, на котором и всё обозначено, но лишь на нём того самого щита нет (Перегородки), а рейка указана под цифрой 18.

Когда нужно менять рулевую рейку?

Признак того что рейка нуждается в подмене, является соответствующий стук который на управляющее колесо ещё перебегать будет, а так же свободный ход руля, если все эти симптомы не пропадают средством регулировки управляющий рейки (Как отрегулировать рейку, читайте «в этой статье»), то в этом случае управляющая рейка нуждается в собственной подмене.

Насос ГУР

Отдельного разговора заслуживает насос этого механизма. Стоит он около 3 тыс. российских рублей и его часто ремонтируют, чем заменяют. Но если ремонт не поможет, придется потратиться. Что касается качественного ремонта, то его опять же удастся провести своими руками, тем самым экономя свои средства.

Обычно на ГУР Ваз 2110 устанавливают насос марки ZF, который еще идет на Ауди А6, Фольксваген и другие автомобили. Но такая модель насоса не разборная и на ней не имеется ни стопорных колец, ни крышек. Это вовсе не означает, что восстановить работу такого насоса невозможно. Ниже представлена инструкция по снятию и разбору насоса ГУР:

• Снимаем хомут;
• Отсоединяем возвратный шланг (делаем аккуратно, дабы не пролить масло);
• Отсоединяем разъем;
• Снимаем со штуцерного болта ДДЖ (датчик).

• Отсоединяем нагнетательную трубку, прежде сняв штуцерный болт;
• Снимаем приводной ремень гидроусилителя;
• Теперь пора приступить к снятию самого насоса;
• Ослабляем первый болт, крепящий насос;
• Выворачиваем полностью второй болт, фиксирующий насос;
• Снимаем насос в сборе.

Очищаем насос от грязи и визуально осматриваем. Если обнаруживается выработка на внутренней стенке корпуса, напоминающего ступеньки, то их нужно снять, используя для этого специальную насадку и дрель.

Какие возможны поломки в рулевом управлении ВАЗ 2112

Элементы рулевого управления авто ВАЗ 2112

Основные элементы рулевой рейки:

• 20 – рейка.
• 21 – втулка опорная для рейки.
• 22 – кольцо демпфирующее.
• 23 – резинометаллический шарнир.
• 10, 11, 14 – элементы для соединения рейки и рулевых тяг.
• 12 – скобы удерживающие рулевой механизм на щитке впереди кузова.
• 13 – опоры резиновые для рулевого механизма.
• 15 – чехол для защиты узла.

С рулевой рейкой входит в зацепление приводная шестерня, установлена в картере на подшипниках. Упор, изготовленный из металлокерамики, уплотненный в картере специальным резиновым кольцом, поджимает пружиной рейку к шестерне. Раскручивание гайки предотвращает стопорное кольцо. Облегчают сборку узла метки, расположенные на пыльнике и картере механизма руля.

Причина поломок	Способ устранения
На рулевом колесе увеличился свободный ход
Ослабились гайки, фиксирующие шаровые пальцы тяг	Проверяется наличие шплинта, затягиваются и шплинтуются гайки
Увеличился в шаровых шарнирах тяг зазор	Меняются наконечники тяг
Износились резинометаллические шарниры тяг	Ставятся новые тяги или резинометаллические шарниры
Между гайкой и упором рейки стал большой зазор	Меняются изношенные детали регулируется рулевой механизм
Шум или стук в управлении рулем
Ослабились гайки шаровых шарниров тяг	Поверяются и затягиваются гайки
Между гайкой и упором рейки стал большой зазор	Меняются изношенные детали, регулируется рулевой механизм
Ослабилось крепление рулевого механизма	Подтягиваются гайки для фиксации рулевого механизма
Ослабился болт фиксации на валу шестерни нижнего фланца эластичной муфты	Затягивается болт, удерживающий нижний фланец муфты
Туго вращается рулевое колесо
Поврежден подшипник верхней опоры стойки подвески	Меняются опора в сборе или подшипник
Неисправна опорная втулка или упор рейки	Ставятся новые детали, закладывается смазка
Понизилось давление в шинах на передних колесах	Устанавливается нормальное давление
Неисправности в деталях шаровых шарниров тяг	Меняются поврежденные детали
Повреждение элементов телескопической стойки подвески	Ремонтируется или ставится новая стойка подвески
Повреждены подшипники на верхнем валу рулевой колонки	Меняются подшипники
Нет фиксации колонки в нужном положении
Проворачивается стяжной болт рычага регулировки	Откручивается с болта рычаг с регулировочной втулкой и устанавливается в прорезь направляющей пластины на кронштейне вала руля выступ болта
В облицовочный кожух упирается рычаг регулировки	Снимаются облицовочный кожух, стопорная шайба, рычаг. Затягивается втулка, рычаг надевается в нужном положении. Проверяется надежность фиксации и работоспособность стяжного устройства, устанавливаются стопорная шайба и облицовочный кожух

Признаки неисправности

При отсутствии должного ухода, такого, как смазка подшипников и проверка люфтов, рулевая рейка может быстро выйти из строя. Признаки неисправности, которые сигнализирует, что механизм уже должен меняться:

• Ощутимый стук при проезде неровностей, который передаётся на рулевое колесо. Если стук слышен при повороте руля — ездить на таком авто небезопасно, необходимо срочно диагностировать механизм.
• Сильный люфт рулевого колеса свидетельствует об ослаблении крепёжных элементов или износе сочленения «шестерня-рейка».
• Увеличилось усилие при повороте колёс.
• Слышен шум в работе гидроусилителя (при его наличии).

• Причиной стука может быть недостаточно смазанный подшипник или износ пары «шестерня-рейка». Если при покачивании рулевого вала в месте соединения с рейкой есть ощутимый люфт, необходим ремонт. Если нет — достаточно проверить и подтянуть места сочленения втулки и шестерни рулевого вала.

Взаимозаменяемость рулевых реек ВАЗ

Чтобы восстановить работоспособность рулевой рейки, как правило, ее ремонтируют, но иногда приходится заменить рейку в сборе. А Вы знаете, какие рулевые рейки использовались на ВАЗ десятого семейства, и какие рейки можно установить вместо старой?

Каталожный номер:	Примечание:	Количество оборотов:
2108-3400009-20	Рейка и рашпиль от ВАЗ 2108, прямозубый	3.7 оборота
2110-3400009-20	Корпус другой, рашпиль от 2108, прямозубый	3.7 оборота
2110-3400012	Рашпиль 2110-3401068, с косозубыми шестернями и переменным шагом

4,2 оборота 2110-3400010-30 Короткая рулевая рейка с ГУР 2.7 оборота

11183-3400010-20 Рашпиль от “десятки” 21100-3401068-00 4,2 оборота

11183-3400010 Рашпиль 2110-3401068 4,2 оборота

21100-3400010-30 Короткая рулевая рейка с ГУР 2.7 оборота

11183-3400010-10 Рашпиль 11183-3401068-00 3.1 оборота

11183-3400010-12 Рашпиль 11183-3401068-01 3.1 оборота

11183-3400010-01 Рашпиль 21100-3401068-00 4,2 оборота

11183-3400010-10 Рулевая рейка ставилась на Калины с ЭУР

Установка ЭУР

Необходимые инструменты

Допустим, вы приобрели комплект ЭУР – он может быть от ВАЗ 2110 или от другой модели, к примеру, от Приоры. Приготовьте следующие инструменты:

• Дрель вместе со сверлом по металлу.
• Набор отверток, болгарку.
• Длинную линейку.

Все готово? Переходим к установке.

Пошаговая инструкция

1. Из колодки необходимо извлечь штатную клемму и поставить ее в колодку на жгуте. Находим штатный привод, который присоединен к колодке. На его место необходимо поставить свободную клемму. Теперь провод можно поместить между креплениями.

Регулировка

После сборки вам нужно будет выровнять рулевое колесо, если оно установлено криво. Отдельно установите датчик, который шел в комплекте с ЭУР. Если кожух колонки потрескался, лучше сразу поменять его на исправный. Между передней панелью и кожухом могут быть зазоры – их необходимо удалить.

Итог работы

Замена рулевой рейки на десятую модель ВАЗа – это одна из самых простых работ, которую вполне может освоить и любитель

Главное запомнить инструкцию разборки и проявить осторожность в процессе демонтажа деталей

Выполнив эту работу единожды вы более не будете испытывать сомнений, отдавать машину в автосервис при возникновении аналогичной проблемы, или решить ее самостоятельно.

Конечно, когда большинство людей в нашей стране вынуждено считать кровные нажитые, лучше постараться выполнять несложные автослесарные работы самостоятельно, тем более, что это — бесконечно интересный, увлекательный процесс.
