Как заменить ремень ГРМ ВАЗ 2114: тонкости и нюансы, метки ГРМ

Процесс подготовки

Данная процедура производится достаточно просто, но до того как выставить метки на ВАЗ 2114 и для полного удобства, вам понадобится помощник и небольшая подготовка.

Итак, чтобы все прошло быстро необходимо:

    1. Находим ровную поверхность, позволяющую легко зафиксировать машину, чтобы она не покатилась (ставим башмак под левое заднее колесо).
    2. Срываем крепления на правом колесе и поднимаем автомобиль домкратом так, чтобы колесо свободно снималось.
  1. Откручиваем все крепежи и окончательно демонтируем колесо.
  2. Полностью снимаем защиту ремня, для этого понадобится ключ на 10, которым вы открутите 3 болта с головкой, на этом этап подготовки считается оконченным, теперь можно смело приступать к работе.

ВАЖНО! Некоторые считают, что если при замене самого ремня зафиксировать положение валов, то дальнейшую регулировку производить не нужно, это не совсем правильно. Грамотный автолюбитель вместе с ремнем ГРМ меняет еще и регулирующий натяжение ролик вместе с сальником на коленвале

Первый — имеет свойство быстро изнашиваться и оставляет вероятность порвать совсем новый ремень, а второй это просто болезнь всего семейства ВАЗ, со временем он подтекает и машина начинает «кушать» масло.

Варианты установки лебедки

Переносная лебедка

Лебедку можно вообще не устанавливать, а использовать переносную. Наиболее популярные модели переносных лебедок для Нивы — Стократ SN 6.0 S и Superwinch Winch2GO. Тяга вполне достаточна, а ведь еще можно увеличить тяговое усилие с помощью блока. Преимущества переносной лебедки: универсальность — можно тянуть авто за перед/зад, можно тянуть любую машину, использовать лебедку в хозяйстве или одолжить соседу. Кроме того, переносную лебедку можно изготовить самому под любые требования, все необходимое для этого (площадку, провода, разъемы, крепеж) можно приобрести на Электролебедка.ру.

Причины износа зубчатого ремня на двигателях ВАЗ 8 клапанов

  1. Износ зубчатого ремня с передней стороны — основная причина износившееся помпа, но иногда бывает и шпилька натяжного ролика и в очень редких случаях звездочка распредвала. Для устранения данной проблемы замените износившеюся деталь.
  2. Износ с задней стороны встречается горазда реже. Основная причина это болт на масленом насосе. Натяжка ремня со временем немного ослабляется и вибрируя он начинает доставать до данного болта. Убрать эту проблему очень просто, меняем болт под звездочку Torx на обычный под головку на 10, шляпка у него меньше и ремень ГРМ уже недостает. На фото видна потертость от ремня.

Процедуры замены

Теперь перейдем к тому, как поменять ремень ГРМ. Замена детали состоит из трех основных этапов. Прежде всего, до детали потребуется добраться. После ослабляют натяжное устройство и лишь после этого устанавливают новый ремень. Однако обо всем по порядку.

Как добраться до ремня ГРМ?

Алгоритм действий следующий:

От аккумулятора отсоединяется отрицательный кабель. Если имеется, следует заранее побеспокоиться о наличии кода радиобезопасности – это поможет сэкономить время на перенастройку по завершении работ.
Снимите ремень генератора. В зависимости от конкретного автомобиля доступ к ремню ГРМ может затруднять и поликлиновый ремень. Чтобы снять его, соответствующие гайки ослабляют, а при необходимости генератор отталкивают.
Снимите все дополнительные принадлежности. На этом этапе потребуется демонтировать генератор, рулевое управление, компрессор кондиционера и прочие подобные детали, которые мешают получить доступ к кожуху ГРМ

Важно: фитинги снимать не следует, в большинстве случаев их можно просто сдвинуть, не теряя давления в системе.

Если установлена крышка распределителя, ее также следует снять. Чаще всего для этого требуется раскрутить винты крепежа и разогнуть фиксаторы

Некоторые современные модели лишены этой детали, ее место занимает датчик положения коленвала и распредвала. В этом случае без руководства по ремонту двигателя конкретной модели не обойтись – процесс сильно разнится в зависимости от модели.
Выровняйте установочные метки (как выставить метки ГРМ, описано в руководстве по автомобилю). Для этого двигатель проворачивается, пока метка шкива не дойдет до отметки в 0 градусов на шкале синхронизации.
Снимите крышку ремня ГРМ. Прежде всего, раскручиваются все крепежные винты и болты. Если имеются какие-либо детали, мешающие снятию, их потребуется дополнительно демонтировать. Здесь опять же придется обращаться к руководству, так как их наличие и процедура снятия варьируются в зависимости от модели автомобиля.
Проверьте точность установки коленвала и распредвала по установочным меткам. На шкивах или звездочках чаще всего имеется специальная линия, которая выравнивается по меткам на вспомогательном вале, головке цилиндра или меткам на блоке. В случае порванного ремня ГРМ этот момент очень важен.
Проверьте область ремня на наличие пятен масла. Если замечены какие-либо утечки, их требуется немедленно устранить.

Ослабление натяжного устройства

Для того чтобы снять старый ремень ГРМ, потребуется ослабить болты, которые фиксируют устройство, регулирующее натяжение болта. Выкручивать их полностью не имеет смысла – достаточно будет отвернуть натяжное устройство, после чего вновь завернуть болты и зафиксировать натяжитель.

Нелишним будет заодно проверить шкив натяжного устройства на износ. Визуальный осмотр включает проверку на наличие трещин и вмятин, после чего необходимо провернуть шкив.

Монтаж нового ремня ГРМ

Если натяжитель был ослаблен, он сам с легкостью соскочит. Иногда ремень может застрять, но проблема решается, если подцепить его отверткой.

На втором этапе устанавливают новый ремень. Чаще всего в инструкции пользователя подробно написано, как натянуть ремень ГРМ. Точная процедура со всеми допусками варьируется в зависимости от марки авто

Особенно это важно для крепежного болта шкива коленвала, он обладает самым высоким моментом затяжки

Далее останется лишь произвести все процедуры в обратном порядке.

Как заменить натяжной ролик на ВАЗ 2113-ВАЗ 2115?

Снятие: 1) В начале операции установите весь механизм ГРМ по меткам, подробная информация в деталях и картинках о том как это сделать, объяснена в статье которая называется «Установка фаз газораспределения по меткам » поэтому переходите на эту статью и как описано в ней всё делайте, кстати чуть выше мы указали в этой статье про крышку которую нужно будет обязательно снять, чтобы добраться до механизма ГРМ, так вот о том как снять эту крышку, читайте в той же статье на которую дана ссылка в этом пункте.

2) Идем дальше и переходим к пункту 2, теперь вам нужно будет снять сам натяжной ролик с автомобиля но перед тем как его снять, ремень ГРМ с распределительного вала и с самого натяжного ролика снимите, для этого ослабьте чуть-чуть гайку которая этот ролик крепит (Эта гайка на фото выше указана синей стрелкой, за ней кстати забежим сразу вперёд, за этой гайкой ещё будет расположена шайба, поэтому не потеряйте её когда будете полностью выворачивать гайку) и рукой поверните ролик чтобы ремень ослаб (Сам ролик выполнен в виде овала, поэтому он и регулирует натяжение ремня, то есть в какой то точке он сильно натягивает ремень, а в какой то вообще его не тянет), после чего с распределительного вала снимите ремень как это показано на фото ниже (Делайте только всё аккуратно), ну и с самого ролика его тоже снимите и пусть он с виснет (Чтобы полностью снять ремень, нужно выкручивать болт который шкив привода генератора крепит, так же сам ремень с генератора снимать нужно, в общём мароки много и чтобы его полностью не снимать, просто как мы уже указали чуть выше, снимите его с шкива распредвала, с натяжного ролика и пусть он вас с виснет).

3) Ну и в завершение операции когда ремень уже не мешает, полностью выкрутите гайку которая крепит натяжной ролик, снимите гайку и находящуюся за ней ту самую шайбу, ну и после чего вдоль вала снимите сам ролик как это на фото ниже показано, после того как ролик будет снят, проверьте его подшипник, для этого за центральную часть ролика возьмитесь рукой и наружную часть ролика по вращайте, он не должен заедать и должен нормально крутиться, люфта так же быть никакого не должно, ну и смазка из подшипника не должна вытекать (В этом случае ролик будет загрязнён весь в смазки).

Примечание! Когда ролик будет снят, за ним будет установлено дистанционное кольцо которое тоже рекомендуем вам снять и проверить его на дефекты, если он будет в нормальном состоянии, то есть не обжат, не потресканный, то можете данное кольцо не менять на новое и установить его на своё место повторно, кстати за счёт этого кольца как вы уже поняли зависит тот факт, как будет натяжной ролик стоять, вот к примеру если кольцо установить большое, то ролик будет немножко выходить наружу и ремень уже встанет не ровно, а под углом, поэтому если у вас ремень не съедает, а так же если он не слетает во время езды, то данный ролик можете даже и не трогать, так как он справляется со своей работой как говориться на Ура!

Установка: Новый ролик устанавливается на своё место точно так же как он и снимается, но только вся операция производиться в обратном порядке снятию, кроме этого ролик ещё должен устанавливаться таким образом, чтобы два отверстия которые на нём есть (см. фото ниже) были направлены не во внутрь, а наружу, кстати если присмотреться на натяжной ролик который показан на фото ниже, то можно невооружённым глазом даже заметить что он весь в смазки находиться, такой ролик нуждается в замене и нельзя применять его повторно, потому что есть вероятность что в скорем времени подшипник заклинит, ну а заклинивший натяжной ролик к добру не приведёт (Либо ремень ГРМ слетит в этом случае, либо же он разорвётся), после того как вы установите новый ролик и закрепите его гайкой, обязательной оденьте ремень ГРМ и отрегулируйте его, более подробно о том как это сделать, читайте в статье: «Замена ремня ГРМ », пункт 1.

Дополнительный видео-ролик: Мы для вас закрепили чуть ниже видео-ролик очень интересный и наглядный, для того чтобы вы могли посмотреть его и увидеть более подробно как выполняется процесс замены данного натяжного ролика, поэтому смотрите этот видео-ролик и вникайте в него.

  • Электрооборудование
  • Двигатель
  • Тормозная система
  • Прочее
  • Рулевое управление
  • Трансмиссия
  • Подвеска
  • Тюнинг
  • ВАЗ 2110
    • Прочее
    • Двигатель
    • Рулевое управление
    • Электрооборудование
    • Трансмиссия
    • Тормозная система
    • Подвеска
    • Тюнинг
  • ВАЗ 2114
    • Электрооборудование
    • Двигатель
    • Тормозная система
    • Прочее
    • Рулевое управление
    • Трансмиссия
    • Подвеска
    • Тюнинг
  • Лада Приора
    • Рулевое управление
    • Двигатель
    • Подвеска
    • Электрооборудование
    • Тюнинг
    • Тормозная система
    • Трансмиссия
  • Видеопубликации
  • Фотопоток тюнинга ВАЗ
  • Руководства по эксплуатации и ремонту

Что такое ГРМ?

Схема устройства ГРМ

Газораспределительный механизм – это механизм, при котором происходит управление фазами газораспределения силового агрегата. Для нормальной работоспособности двигателя существуют специальные метки, по которым должен быть выставлен ГРМ.

Одни находятся на блоке, а другие на шкивах. При первом верхнем положении цилиндра все эти метки должны совпадать.

Сбиваются метки ГРМ в случае, если был обрыв приводного зубчатого ремня или при неверной его замене. Так, в этих случаях, двигатель будет работать неправильно и потребуется повторное выставление меток. Сделать это достаточно проблемно и под силу не каждому.

Как часто менять ролик и ремень

Рекомендуемые показатели замены для автомобилей ВАЗ 2114 определенные заводом производителем определяют срок замены как 60 тыс. км, но это утверждение справедливо лишь для транспортных средств младше пяти лет, в противном случае эту цифру стоит уменьшить ориентировочно на 15 тыс. км.

Также на срок замены влияет работоспособность жидкостной помпы, с максимальным ресурсом в 90 тыс. км. у оригинально заводской детали. «Левую» помпу не стоит брать ни в коем случае, потому как она быстро сломается сама или «съест» ремень с внешней стороны.

Также не стоит забывать о необходимости замены сальников коленвала, которые также имеют схожий износ измеряемый 40 тысячами.

Следовательно, с учетом вышеописанных данных можно прийти к умозаключению, что менять ремень, ролик регулировки и сальник необходимо каждые 40 тыс. км, а через одну замену вместе с ними ставить и новую помпу, если не произошло непредвиденных поломок.

Выставляем метки: пошаговая инструкция

Инструментарий для работ с метками ГРМ

Для того, чтобы правильно выставить метки ГРМ потребуется необходимый инструментарий. Итак, что же непосредственно потребуется для того, чтобы совершить данную операцию:

  • Ключ на 10.
  • Тонкая плоская отвертка.
  • Домкрат.

Сам процесс

Теперь, когда все собрано, можно перейти непосредственно к самому процессу работы:

  1. Поддомкрачиваем правую часть автомобиля.

Устанавливаем автомобиль на домкрат

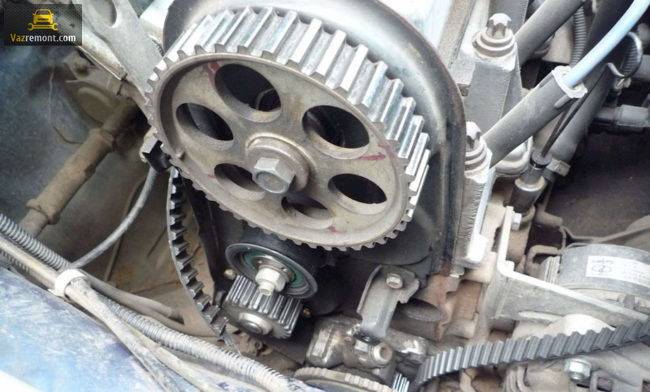

Устанавливаем метки на распредвале и блоке

Снимаем заглушку картера, где метка на маховике должна совпасть с блоком

Последствия неправильного выставления меток ГРМ

Последствиями неправильного расположения меток газораспределительного механизма на автомобиле, могут стать, как и мелкие, так и весьма тяжелы.

Порванный ремень ГРМ на 8-ми клапаннике не грозит загибок клапанов, а вот 16-ти клапанная версия ВАЗ-2114 уже лишена этого достоинства.

Рассмотрим, основные варианты развития событий:

  • Сбитые фазы ГРМ приведут к тому, что могут прогореть клапана .
  • Погнутые клапана (загиб клапанов), также неприятный вариант. 8-ми клапанный вариант ВАЗ-2114 не гнёт клапана.
  • Вследствие действий выше, головка блока цилиндров может деформироваться , выйти из строя направляющие втулки, а также образоваться трещины внутри основных силовых элементов.
  • Прогорание поршневого механизма , также становится последствием неправильного расположения меток газораспределительного механизма.
  • Масляный остаток на свечах , а также плохой зажигательный момент топливной смеси.
  • Другие последствия.

Как показывает практика, выставить зажигание на ВАЗ-2114 достаточно просто, но под силу не каждому автомобилисту. Так, необходимо иметь знания работы двигателя и его конструкции. Поэтому, в случае, если автомобилист не в состоянии сделать данный вид ремонта самостоятельно, необходимо обратиться на автосервис.

Какими ещё способами можно проверить ремень ГРМ

Проверить ремень газораспределения и предотвратить его обрыв – более сложная задача в сравнении с серво-ремнем (управляет работой генератора, гидроусилителя и т.д.). Это обусловлено затрудненным доступом к этому узлу, который, как правило, закрыт специальными кожухами. Чтобы проверить ремень ГРМ необходимо провести работы по частичной разборке мотора, а для этого необходимы профессиональные навыки и специальный инструмент. Но, стоит отметить, что о состоянии зубчатого ремня можно судить не только по результатам визуального осмотра, но и по некоторым признакам его неисправности:

Превышение срока эксплуатации.

Ресурс службы ремня газораспределения определяется пробегом авто или длительностью его эксплуатации. К примеру, некоторые автопроизводители указывают, что на их моделях ремень ГРМ следует менять через 60 тыс. км

Но не менее важно учитывать и временной срок службы этого элемента. Материал, из которого он изготовлен, теряет свои характеристик, в среднем, через  4 — 5 лет. После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться

Об этом моменте часто забывают владельцы автомобилей, которые ездят очень редко и на небольшие расстояния

После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться. Об этом моменте часто забывают владельцы автомобилей, которые ездят очень редко и на небольшие расстояния.

Для производства ремней ГРМ используются материалы, которые подвержены воздействию временем, поэтому стоит учитывать возраст этого изделия. Именно поэтому, эксперты рекомендуют проверить или даже заменить ремень ГРМ при приобретении авто с пробегом (нет гарантии, что предыдущий владелец строго соблюдал регламентные требования или покупал качественные запчасти).

Двигатель авто плохо заводится и его мощность заметно снизилась.

Растянувшийся, изношенный или слабо натянутый ремень механизма газораспределения может перескочить на один или несколько зубцов. В результате будет нарушена работа системы зажигания, так как топливно-воздушная смесь будет возгораться до или после нужно момента. При такой неисправности двигатель будет плохо заводиться, а после его запуска могут наблюдаться вибрации и провалы в работе. В таких случаях будет полезно узнать, как проверить натяжение ремня ГРМ, поскольку длительная работа мотора в таком режиме приведет к более серьезным поломкам.

Увеличение дымности при работе ДВС.

Изношенный ремень ГРМ может стать причиной разрушения катализатора, так как топливо не полностью сгорает в камерах двигателя и попадает в выхлопную систему. В результате катализатор будет работать при более высоких температурах, а его соты начинают спекаться. Проверить наличие такой неисправности можно визуально. Нужно понаблюдать за выхлопной системой. Если во время работы двигателя появляются хлопки, а из трубы идет дым черного цвета, то это может указывать на переобогащение топливной смеси, вызванное неисправностью ремня ГРМ.

Тикающий звук при работе двигателя.

Если материал ремня ГРМ потерял свои характеристики из-за сильного износа или от времени, то он начинает растрескиваться или разлохмачиваться. В таком случае во время работы мотора в районе защитного кожуха газораспределительного механизма могут появляться тикающие или шаркающие звуки. При этом, периодичность такого шума зависит от количества оборотов двигателя. Похожие звуки могут появиться в результате подклинивания подшипника в натяжном ролике. Не стоит затягивать с обращением в автосервис при появлении таких шумов. Чтобы проверить работу узла ГРМ и устранить проблему, нужно будет снять защитный кожух.

Наличие подтеканий из-под защитного кожуха.

Показателем потенциальной неисправности узла ГРМ могут являться подтеки технических жидкостей в районе крышки газораспределительного механизма. Антифриз из-под шкива водяного насоса или масло из-под изношенного сальника коленвала, попадая на ремень ГРМ, способствуют его растрескиванию и ускоренному износу. Чтобы проверить состояние механизма и заменить комплект ГРМ, нужно выполнить разборку узла.

Стартер работает хорошо, но мотор не заводится.

Такой признак может свидетельствовать о серьезных неприятностях. Если стартер крутится даже лучше, чем обычно, но двигатель даже не пытается запуститься, то это может указывать на отсутствие компрессии в результате обрыва ремня ГРМ и деформации клапанов после контакта с поршнями. Достаточно часто после обрыва ремня автовладельцам приходит выполнять капитальный ремонт или замену двигателя. В обоих случаях предстоят существенные финансовые затраты.

Процесс установки

Сам ремень ГРМ это замкнутое зубцами внутрь резиновое изделие, которое и синхронизирует крутящий момент между распределительным и коленчатым валами. Игнорирование его износа не приведет ни к чему доброму, ведь в лучшем случае у вас на ходу заглохнет двигатель, а в худшем заклинит вся колесная база, что может привести к самым непредсказуемым происшествиям на дороге.

Сама замена и отладка проводится в два этапа, на первом выполняются основные ремонтные и отладочные работы, а второй этап несет в себе функцию контроля, за проделанной работой.

Первый этап

    1. Помощник садится в автомобиль и ставит 5-ю передачу на КПП, а вы в это время снимаете переднюю защиту ремня.
    2. Вставляете храповик в отведенное ему место и начинаете проворачивать коленчатый валам, делать это нужно до того момента, пока вы не увидите, что отметка расположенная на распредвале не переместилась на удаление нескольких зубцов от контрольного усика задней крышки. (данное действие необходимо для ослабления степени натяжения ремня).
    3. Демонтируем шкив привода на коленвале и возвращаем на место болт крепления.
    4. Помощник переключает передачу КПП на «нейтральную».
    5. Снова начинаем аккуратненько проворачивать коленвал до того момента пока метка на маховике ВАЗ 2114 не станет в центральное положение.
  1. Проверяем наличие совпадения установочной метки задней крышки с отметкой находящейся на шкиве распредвала, если они совпадают, то можно раскрутить гайку ролика, затем скидывайте сам ремень.
  2. Ставим новый ремень — начинаем с ролика, затем надеваем его на шкив помпы и в последнюю очередь на шкив коленвала.
  3. Регулируем натяжение, для этого проворачиваем регулировочный ролик против часовой стрелки.
  4. Снова аккуратно проворачиваем коленвал, чтобы метки попали в прежнее положение (они 100% собьются при надевании нового ремня и регулировке натяжки).

Второй этап (контрольно-завершающий)

  1. До того как проверить метки ГРМ на ВАЗ 2114, необходимо зафиксировать шкив на генераторе и натянуть ремень роликом до максимума.
  2. Теперь проверяем все совпадения, если ничего нигде не сбилось, то устанавливаем назад защиту и убираем рабочее место.

Взглянув под капот своей машины, со знанием данной информации, вы поймете, что в данной процедуре нет ничего сложно, но ее успех достаточно сильно зависим от сноровки исполнителя. Поэтому если у Вас что-то не вышло с первого раза, просто повторите операцию, возможно вам даже понадобится делать это дважды. Не расстраивайтесь, ведь после сложного первого раза у вас это будет занимать всего несколько минут, как у заправского профессионала.

Натяжение ремня ГРМ.

Замена ремня распределительного вала ваз 2113, сальник распредвала ваз 2115, ремень газораспределительного механизма ваз 2114. Конструкция распределительного вала. Эксплуатация систем двигателя автомобиля лада 2115. Устранение неисправностей в системах лада 2114: выхлопа, охлаждения, питания, смазки. Рекомендации по ремонту: головки цилиндров лада 2113, поршневой группы, блока цилиндров.

1) Снимите с лицевой стороны крышку защиты ремня ГРМ.

2) Проверните коленвал, взявшись за болт крепления шкива генератора по часовой стрелке, при этом метка на маховике должна находиться напротив промежуточного разделения шкалы. Метка на шкиве распредвала должна находиться напротив метки маховика.

3) Затем поверните коленвал против часовой стрелки, чтобы метка на шкиве на распредвала перенеслась вниз от метки на маховике на 2 зуба.

4) Натяжение ремня ГРМ считается нормальным, если в промежуточной части между шкивом распредвала и шкивом коленвала, ремень ГРМ ваз 2115 можно закрутить на 90 градусов, воздействую на ремень усилием от 1,5 до 2 кгс.

5) В случае если значение натяжения отличается от нормы, прокручивайте коленвал по часовой стрелке, пока метки на распредвале и маховике не совпадут. Затем ослабьте гайку натяжного ролика, доверните коленвал на 10-15 градусов и закрутите гайку крепления оси.

6) Проверните коленвал по часовой стрелке на 2 оборота , пока метки на распредвале и маховике лада самара 2 не совпадут, затем проверните в обратном направлении , пока метка на шкиве распредвала не будет смещена на 2 зуба вниз от метки на маховике и снова проверьте натяжение ремня ГРМ ваз 2114

Метки для определения ВМТ поршней 1-го и 4-го цилиндров

О порядке проведения замены своими руками

Открывают капот моторного отсека, отсоединяют клеммы на аккумуляторной батарее. Далее работы производят в таком порядке:

  1. Ключом на «10» отворачиваются винты, крепящие пластиковую крышку передней части механизма ГРМ, снимают её с мотора.

Для ослабления натяжки привода генераторной установки берут ключ на «13», ослабляют натяжение, производят демонтаж ремня генератора.

Теперь нужно выставить контрольные метки в приводе. Для этого помощник подручными средствами осуществляет поворачивание шкива коленвала, водитель контролирует нахождение установочных меток. Одна из них на шкиве распредвала и крышке за шкивом, вторая на блоке цилиндров и шкиве коленвала.

Для уверенности в правильности выполнения установки меток, следует снять на картере сцепления резиновую заглушку. В появившемся окне должна быть видна метка на маховике мотора, которая совпадает с меткой на картере механизма сцепления.

Подошла очередь для снятия шкива коленчатого вала двигателя. Необходимо застопорить его от проворачивания. Для этого включают первую передачу, нажимают тормозную педаль. После этого торцовым ключом на «17» отворачивают болт крепления шкива, снимают его с двигателя.
Для снятия изношенного ремня нужно ослабить его натяжение. Это выполняют отворачиванием болта крепежа ролика натяжного устройства, после поворачивают ролик влево, демонтируют ремень.

Когда запланирована замена натяжного ролика, помпы системы охлаждения, производят их демонтаж с двигателя. Перед этим сливают жидкость системы охлаждения двигателя.
