Почему ремень ГРМ рвется?
Причины повреждения изделия:
- низкое качество ремня;
- ошибки, допущенные в ходе монтажа или замены;
- выход из строя роликов натяжительного устройства;
- износ зубчиков ремня (зубья изнашиваются постоянно в ходе эксплуатации авто);
- заклинивание помпы;
- попадание инородных предметов в газораспределительный механизм.
Несвоевременная замена
Период эксплуатации современных новых изделий для распределительных механизмов зависит от марки автомобиля и составляет около 150 тысяч километров (на более старых авто этот показатель ниже — около 70 — 100 тыс/км). Если транспортное средство используется в условиях низких температур, ресурс эксплуатации ремня снижается до 60-100 тыс/км. В любом случае специалисты рекомендуют проводить диагностику состояния ремешка ГРМ не реже, чем каждые 15 тыс. км пробега.
Качество запчастей
Качество определяет правильность воспламенения топливовоздушной смеси, что влияет на эффективность функционирования силового агрегата. Установка и использование в машине дешевых изделий может стать причиной слабого натяжения привода, в результате которого ремень быстро лопнет.
Неправильная замена ремня
Ошибки, допущенные при установке ремня ГРМ, приводят к несинхронному отпиранию и закрыванию клапанов, в результате чего мощность двигателя снижается. Причина обычно заключается в слишком слабой или очень высокой натяжке валов. Если замена изделия была выполнена с ошибками, его может разрывать уже через 1-2 тысячи километров пробега.
Характерные признаки неправильной замены:
- изделие съезжает вбок;
- появились или стали заметны трещины на его поверхности;
- раздается необычный звук во время работы двигателя.
Поломка роликов натяжения
Натяжительные ролики предназначаются для натяжки ремня на валах двигателя, благодаря чему он не соскакивает во время работы мотора. Если натяжение окажется слабым, ремешок начнет проскальзывать, что спровоцирует увеличение температуры и быстрый износ вспомогательных агрегатов. При чрезмерном натяжении, изделие может быстро лопнуть, при этом характерным симптомом будет резкий звук из-под капота.
Разрушение зубьев ремня ГРМ
При серьезном износе происходит облом резиновых зубчиков, расположенных в зацеплении с шестеренками валов. При такой проблеме мотор может не запускаться, хотя сам ремень с виду будет целый. Работа силового агрегата в результате разрушения зубьев нарушается, поскольку это приводит к сбою системы зажигания.
Клин помпы
Если помпу заклинило, она может не реагировать на прокручивания, что приводит к сильному натяжению и разрыву ремня во время движения ТС. Такая проблема более актуальна для отечественных транспортных средств.
Инородные элементы
При попадании инородных элементов в распределительный механизм (это могут быть — грязь, мелкие камешки, моторное масло), возможно заклинивание распредвала или коленвала. Во избежание такой проблемы, необходимо периодически выполнять проверку защитной крышки и креплений.
Обрыв ремня ГРМ на ВАЗ-2112
“СПОРТЛОТО” ПО-ШЕСТНАДЦАТИКЛАПАННОМУ 5 из 36, 6 из 45, 8 из 16… Насчет сочетания первых двух пар цифр вроде все ясно: наименования тиражей некогда популярной лотереи “Спортлото”. Третья пара цифр – это тоже своего рода лотерея, цифры в которой могут меняться от “2 из 16”, если повезет, до “16 из 16”, если не повезет. У нас получилось среднее – “загнуло” 8 клапанов из 16 существующих в двигателе ВАЗ-2112 при обрыве ремня привода ГРМ. Произошло это при разгоне, когда автомобиль двигался со скоростью около 40 км/ч. Поэтому и “8 из 16”. Чем больше обороты двигателя, тем выше первое число. Последствия обрыва ремня напрямую связаны с конструкцией двигателя. Так, например, двигатель ВАЗ-21083 имеет поршни, в днище которых есть глубокие выборки под тарелки клапанов. Соответственно клапаны в открытом положении не достают до днища поршня, когда последний находится в верхней мертвой точке, и обрыв ремня ГРМ не приводит к поломкам. ВАЗ-2112 – современный мотор с шестнадцатиклапанной головкой, имеющий камеры сгорания особой формы, позволяющие получить улучшенные мощностные, экономические и экологические характеристики двигателя. История вопроса Вообще-то, нам были прекрасно известны последствия обрыва ремня, и поэтому при пробеге в 39 тысяч километров мы “хоженый” заменили на новый. Однако слесарь, менявший ремень, повернул натяжной ролик не в ту сторону. Это мы заметили, когда подтягивали ослабший ремень через 10 тысяч. Еще через 200 километров он порвался. Причина неясна: то ли длительная эксплуатация с ослабшим ремнем, то ли ремень перетянули во время последнего ремонта. Восстановление работоспособности двигателя обошлось в 4,5 тысячи рублей: 2,5 – работа и 2 – запасные части. Пришлось приобрести комплект клапанов, маслосъемных колпачков, сальников масляных колодцев, натяжной и опорный ролики и собственно сам ремень ГРМ. Хорошо, что не повредились направляющие втулки клапанов, а то потребовался бы еще ремонт головки. Проверка состояния Заводом-изготовителем определен срок ходимости зубчатого ремня в 60 тысяч километров. Столько он и ходит, даже больше при соблюдении ряда условий, одним из которых является правильное натяжение ремня. Для этого существуют специальные электронные частотомеры (большая редкость на любой СТО, где натяжение в большинстве случаев слесаря проверяют пальцем). Ручной способ предусматривает проверку натяжения зубчатого ремня в средней части ветви между шкивами “распределительных валов. Оно должно быть таким, чтобы под действием предмета шириной 3 мм с усилием в 10 кг прогиб ремня составлял 5,4 мм. Допускаются отклонения в любую сторону не более 0,2 мм. Выполнить эту процедуру можно и самостоятельно, но нужно помнить, что двигатель должен быть холодным (+15-30°С). Перетянутый ремень обрывается – прочность нитей корда ограничена. И чем сильнее натянут ремень, тем быстрее порвутся нити. Ослабленный ремень тоже долго ходить не будет, т.к. при заходе на шкив зубья ремня не попадают во впадины зубьев шкива – происходит подрез и последующий отрыв зубьев от основы. Приблизительно оценить натяжение ремня на шестнадцатиклапанном двигателе можно, демонтировав пластиковую заглушку на защитной передней крышке (см. фото). Естественно, что если ремень значительно прогибается от нажатия пальца, то необходима его регулировка. (Кстати, в нашем случае установленный и натянутый всего неделю назад ремень за это время уже порядком ослаб.) И еще позволим себе напомнить некоторые правила обращения с ремнем. Ремень нельзя перегибать. Если при покупке есть подозрения, что ремень в процессе хранения и транспортировки перегибался, то от покупки лучше отказаться. Такой долго не прослужит. Ремень при эксплуатации должен быть чистым. Не допускается попадание на него масла, антифриза и грязи. Так, например, масло разъедает резину, а грязь – это абразив. Нельзя удалять никакие детали защитного кожуха. Любой небольшой камень, попавший в привод, сразу же вызовет обрыв ремня. При замене ремня желательно заменить опорный ролик и ролик натяжителя по той причине, что изношенные подшипники роликов могут начать подклинивать, что приведет к перегреву ремня и появлению на нем трещин. А проблемы с ременным приводом характерны не только для вазовских машин. Большинство двигателей современных автомобилей имеют в приводе газораспределительного механизма зубчатый ремень. Такие двигатели тише и легче двигателей с цепным приводом. И такие же надежные. Надо только вовремя производить техническое обслуживание у грамотных специалистов.
Функции ремня ГРМ
Данный ремень имеет резиновую структуру с зубчатой внутренней поверхностью, которая обхватывает одновременно несколько шкивов. Основной функцией данной автомобильной запчасти является соединение распределительного и коленчатого валов между собой, а также объединение некоторых дополнительных агрегатов. Это может быть водяной насос, позволяющий тосолу циркулировать в системе охлаждения. Такое расположение ремня значительно сокращает срок его эксплуатации.
Данная ГРМ механизм обеспечивает подачу топлива в цилиндры мотора, гарантируя исправную работу двигателя и хорошее качество вождения.
Замена ремня
Замену ремешка ГРМ необходимо описывать отдельно, в зависимости от того, сколько клапанов у вашего ВАЗ 2110 — 8 или 16. Самостоятельный ремонт узла на 8-клапанном двигателе считается проще, хотя и с 16-клапанным серьезных проблем у вас возникнуть не должно.
8-клапанный
Последовательность работ будет следующая:
Отключите аккумулятор путем снятия минусового провода;
Выкрутите болты от защитного кожуха ремня;
Снимите эту защитную крышку;
Демонтируйте переднее колесо со стороны пассажира, одновременно с этим сняв брызговики и защиту моторного отсека;
Шкив генератора прокрутите по часовой стрелке, чтобы метки на крышке и шкиве совпали;
Снимите защитную заглушку с коробки передач и в полученном отверстии сверьте, насколько совпадают контролирующие метки;
Используя металлическую отвертку или другой предмет, нужно заблокировать маховик;
После этого можно открутить и снять шкив генератора;
Сделайте несколько поворотов, чтобы ослабить гайку, которая держит ролик-натяжитель вашего ремня;
Снимите старый ремень. Он вам уже не потребуется, потому смело отправляйте его на свалку;
Пространство нужно очистить, обезжирить. Для этого отлично подойдет вайт-спирит;
После промывки осушите все, используя сухую и чистую ветошь;
Установите новый ролик, ориентируясь по стрелкам направления
Если они отсутствуют, тогда принимайте во внимание надпись. Она должна располагаться слева направо, то есть вы без проблем могли ее прочитать;
Чтобы натянуть ремень, ролик двигайте против часовой;
Проверьте, насколько правильно совпадают все метки и степень натяжения ремня;
Степень сжатию следует проверять на холодном моторе и при температуре воздуха в пределах 15-30 градусов по Цельсию;
Включите мотор и на работающем агрегате проверьте, правильно ли вы все установили;
Если звук нормальный, значит установка выполнена верно;
Соберите снятые элементы в обратной последовательности.
Замену можно считать завершенной.
16-клапанник
Схема механизма ГРМ 16 клаппаной ВАЗ 2110
На ВАЗ 2110 ставятся два типа моторов — с 8 и 16 клапанами. При этом производить замену на 16-клапаннике считается сложнее. Опытные же мастера уверяют, что для качественной смены ремня ГРМ достаточно приложить немного больше усилий и внимания.
Потому в данном случае работу нужно выполнять следующим образом.
- Выкрутите шесть гаек, которые держат защитную крышку. Снимите кожух защиты.
- Освободите датчик коленвала.
- Найдите на шкиве участок, на котором нет зубца. Он будет выполнять функцию ориентира, чтобы отыскать верхнюю мертвую точку.
- Установите поршень от первого цилиндра таким образом, чтобы он оказался в верхней мертвой точке.
- Совместите шкив и датчик коленвала, заблокируйте шкив, открутите и снимите его.
- Далее ослабьте гайку, которая располагается на ролике-натяжителе.
- Извлекайте старый ремень, а также демонтируйте ролик натяжитель.
- Очистите освобожденное пространство от грязи, масла, очистите сухой ветошью.
- Установите новый ремень, закрепите шкив болтами. Рекомендуется одновременно с этим заменить сам ролик.
- Убедитесь, что метки ремня и привода совпадают, ровно как и метки шестерни привода ГРМ.
- Натяните ремень, используя ролик-натяжитель.
- Проверьте, упругость после натяжки.
- Сделайте два полных оборота коленвала, чтобы проверить качество выполненной сборки.
- Удостоверьтесь, что метки совпадают, после чего шкив можно установить на место.
- Включайте двигатель, проверяйте правильность установки, после чего монтируйте обратно кожух защиты.
Рекомендации по покупке расходника
Покупая ремень ГРМ, останавливайте свой выбор только на качественных расходниках. А вот какие ремни лучше всего покупать:
Автозавод Лада производит достаточно прочные ремни. Кстати, здесь отличное качество сочетается с невысокой стоимостью, что вполне может стать решающим фактором для некоторых автолюбителей.
Японская фирма Lynx производит очень качественные расходники. Ремень выполнен из качественного материала и при этом он недорогой.
Ремни Bosch – это воплощение качества и долгосрочности. Расходники этой фирмы отлично зарекомендовали себя на рынке и очень популярны у автолюбителей
Они точно отработают положенный срок до конца.
Немецкая фирма ContiTech также выпускает расходники, на которые можно обратить свое внимание. Ременную передачу здесь делают прочной, добавляя в структуру стеклоткань, синтетический каучук и полиамидное волокно.
Optibelt. Ресурс ремней этой фирмы очень высок
Еще не известно ни одного случая, когда они выходили бы из строя раньше положенного времени.
Gates. Здесь делают ремни только из качественных материалов. Случаи их обрыва зафиксированы пока не были.
Российская фирма БРТ производит ремни, которые по качеству не уступают своим зарубежным аналогам. К тому же стоят они дешевле.
Ресурс ремней этой фирмы очень высок. Еще не известно ни одного случая, когда они выходили бы из строя раньше положенного времени.
Gates. Здесь делают ремни только из качественных материалов. Случаи их обрыва зафиксированы пока не были.
Российская фирма БРТ производит ремни, которые по качеству не уступают своим зарубежным аналогам. К тому же стоят они дешевле.
Перед установкой ременной передачи самостоятельно обязательно следует установить валы по заданным меткам. Шестеренки должны находиться в нулевом положении. Все метки должны быть совмещены так, как это изображено на фото ниже. Метки на распредвале и корпусе тоже должны совпадать.
Нам нужно отыскать маховик для того, чтобы обозначит расположение коленвала. Снимаем заглушку, она размещена под термостатом. Отметки должны совместиться не только на распредвале и корпусе, а еще и на маховике и кожухе. После установки метки маховик должен быть зафиксирован. А теперь о непосредственной установке ремня.
В каких случаях гнет клапана при обрыве ремня ГРМ?
Часто автовладельцы сталкиваются с такой неприятной ситуацией как обрыв ремня ГРМ и последующее загибание клапанов. В подобном случае требуется дорогостоящий и сложный ремонт, расходы на который будут сопоставимы с капитальным восстановлением двигателя. Вопреки расхожему мнению, проблемы с загибанием клапанов чаще всего возникают не при обрыве привода ГРМ, а по причине заклинивания помпы охлаждающей жидкости.
Однако на определённых моторах даже при заклинивании помпы или обрыве ремня ГРМ клапана не загибаются, что позволяет с относительно минимальными затратами полностью восстановить автомобиль. Почему же на одних двигателях требуется дорогостоящий ремонт, тогда как на других моторах можно относительно недорого устранить имеющиеся поломки.
Для начала необходимо разобраться, что происходит с мотором при заклинивании помпы и обрыве ремня ГРМ. В подобном случае распределительный вал, который отвечает за открытие и закрытие клапанов, останавливается, но при этом коленвал вместе с поршневой группой продолжает своё вращение. Как результат, поршни на огромной скорости ударяются о клапана, обламывая или загибая их. В итоге, такой мотор с трудом подлежит восстановлению, а автовладельцу приходится менять клапанную группу и поршни с другими узлами.
На многих японских и вазовских автомобилях поршни имеют специальные проточки, которые позволяют избежать повреждения клапанов при обрыве ремня. На вазовских авто подобное решение объяснялось посредственным качеством привода ГРМ, который часто выходил из строя раньше положенного срока и быстро рвался, что без наличия такой защитной системы могло полностью вывести из строя двигатель автомобиля. Японские инженеры, используя подобную конструкцию с проточенными поршнями, ещё больше повысили надежность своих двигателей, которые даже при наличии таких серьезных неисправностей полностью не выходили из строя, а автовладелец мог с относительно минимальными затратами восстановить свой автомобиль.
Однако у такого решения имеются определенные недостатки. В первую очередь, это повышение расхода топлива и снижение мощности. Именно поэтому сегодня на многих современных автомобилях их производители отказались от наличия таких проточек, при этом автовладельцу настоятельно рекомендуют соблюдать требования по сервису, каждые 50-70 тысяч километров выполнять замену ремня ГРМ и другое обслуживание двигателя. При этом в обязательном порядке требовалось использовать исключительно качественные оригинальные запчасти для подобных ремонтных работ.
Только лишь на китайских автомобилях, которые не блещут надежностью, практически у всех двигателей имеется подобная конструкция с небольшими проточками, предупреждающими повреждение клапанов при обрыве привода газораспределительного механизма.
Узнать, загибает ли клапана при обрыве ремня ГРМ на конкретном двигателе, не составит какого-либо особого труда. Автовладельцу необходимо будет изучить инструкцию к своему автомобилю или обратиться с подобными вопросами на многочисленные тематические форумы в интернете. В интернете можно найти соответствующие таблицы, в которых наглядно предлагается информация о типе мотора на конкретном автомобиле и его безопасность для клапанов при обрыве ГРМ ремня.
При этом необходимо понимать, что какая быть надежная система не использовалась на автомобиле, как бы правильно автовладелец не ухаживал за машиной, всё же полностью исключить вероятность обрыва ремня ГРМ будет невозможно. Причём подобная проблема сегодня характерна не только для двигателей с ременным приводом механизма газораспределения, но и с, казалось бы, вечной цепью.
Это ранее считалось, что цепь будет практически вечной, а владелец такого автомобиля будет полностью избавлен от каких-либо проблем с обслуживанием газораспределительного механизма. Однако сегодня цепи растягиваются уже после 100-150 тысяч километров пробега, требуя вскрытия, дефектовки и ремонта. Если же автовладелец пренебрегает таким сервисным ремонтом, то, в конечном счете, это приводит к серьезным неисправностям и необходимости капитального восстановления двигателя.
Выводы
Обрыв ремня ГРМ или заклинивание помпы может привести к повреждениям клапанов и их загибанию. В прошлом популярностью пользовались двигатели, которые имели специальные проточки на цилиндрах, что предупреждало повреждение клапанов при заклинившем распределительном вале. Однако такая конструкция мотора имеет существенные недостатки, поэтому сегодня большинство автопроизводителей отказались от подобной защитной системы, полагаясь на качество используемых ремней и цепей.
22.07.2019
Описание процедуры замены ремня ГРМ ВАЗ 2110, (2112) 16 клапанов
Бывший флагман Российского автопрома ВАЗ 2110 с двигателем 1,5 16 клапанов. Плановая замена ремня ГРМ через 30 000 км пробега после прошлой замены. Вскрытие показало, что если бы сегодня не поменяли, то завтра добавилось бы работы нашему мотористу. А вообще мы рекомендуем всем клиентам контролировать состояние ремня хотя бы раз в 5 000, или раз в год. Но зная качество наших запчастей, лучше чаще. На данном двигателе, при обрыве ремня, гнет почти все клапана. Статья актуальна и для ВАЗ 2112))
Смотрим, запоминаем и не доводим до такого.
Больной стал на пять миллиметров уже и вообще выглядел очень плохо. Отправляем его на доску почета.
А вот и сам виновник торжества.
Снимаем абсорбер и бачок гидроусилителя, что бы не мешали в дальнейшем.
Ослабляем болт на семнадцать, натяжного ролика сервисного ремня и снимаем последний. Совсем снять не удастся поскольку мешает опора двигателя. Если ремешок требует замены придется открутить подушку двигателя.
Снимаем натяжной ролик. Откручиваем болты крепления верхней защитной крышки, они под шестигранник.
Снимаем правое колесо, пластиковый брызговик и сливаем антифриз.
Видим шкив коленвала. За его болт, по часовой стрелке, вращаем коленвал до совпадения меток на шкивах распредвалов и защитной крышке ремня ГРМ.
Метки на левом распредвале выпускных клапанов. Красным выделена метка на защитной крышке.
Аналогично для распредвала впускных клапанов. Он справа. На его шкиве есть внутреннее кольцо для датчика фаз, поэтому перепутать шкивы очень сложно.
Снимаем шкив коленвала. Застопорим коленвал с помощью друга. Сажаем его в машину и заставляем включить пятую скорость и до упора нажать на тормоз. А сами в это время легким движением руки откручиваем болт шкива коленвала. Снимаем его и нижнею защитную крышку.
Видим, что метка на звездочки и прорезь на отливе крышки коленвала совпали.
Ослабляем болты на семнадцать натяжного и обводного ролика и снимаем ремень ГРМ. После чего и сами ролики. Их меняем в любом случае.
Стопорим и откручиваем шкивы распредвалов и снимаем их. Помним, что у правого распредвала шкив с внутренним кольцом для датчика фаз. Картинка должна получится такая.

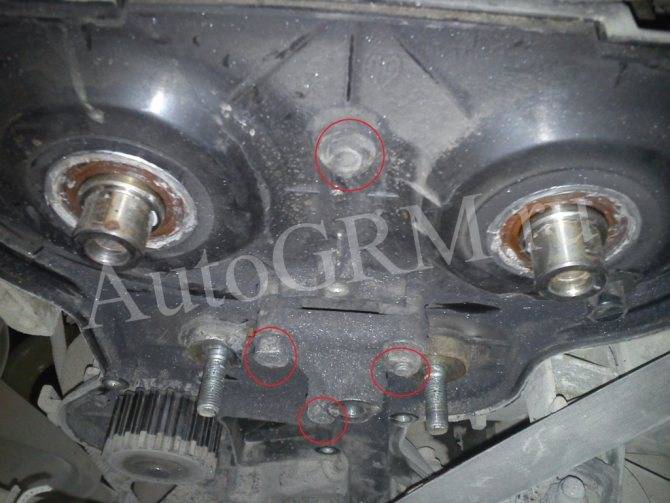

Откручиваем все что держит защитную пластиковую крышку и снимаем последнюю. Откручиваем три болта держащих помпу. Они под шестигранник.
Помпа для шестнадцати клапанного двигателя немного отличается от обычной для восьми клапанного. Имеет небольшое ухо с резьбой, для крепления защитного кожуха.
Смазываем прокладку тонким слоем герметика и ставим помпу на место. Болты крепления затягиваем. Ставим на место защитный кожух. Проверяем что бы он сел на свое место, в противном случае он будет тереть ремень. Если все в порядке закручиваем все что его держит и ставим шкивы распредвалов и новые ролики.
Проверяем совпадение меток на распредвалах и коленвале. Ставим новый ремень ГРМ. Если нет стрелок направления, ставим так что бы надпись читалась с лево направо.
Правая, она же нисходящая ветвь ремня должна быть в натяг. Можно на несколько градусов повернут правый распредвал по часовой стрелки, одеть ремень и повернуть обратно. Таким образом мы натянем нисходящею ветвь. На натяжном ролике имеются два отверстия под спецключ. Найти его можно в любом авто магазине. Цена вопроса 60 рублей. Для натяжке ремня ГРМ, вставляем спецключ и против часовой стрелки проворачиваем ролик. По скольку споров много о натяжки ремня ГРМ, напишем так: натянутый ремень не должен иметь провис между распредвалами более 5 мм при нажатии и 7 мм на самой длинной ветви (специально эксперементировали). Помним: перетянутый ремень уменьшает срок службы помпы, а из за недотянутого можно попасть на ремонт ГБЦ. (фото ниже)
Проверяем все метки. Проворачиваем коленвал два оборота и снова проверяем метки. Если поршня с клапанами не встретились и метки совпали, то примите мои поздравления. Дальше все ставим на место в порядке обратном снятию. Не забываем затягивать болты. Натягиваем ролик сервисного ремня тем же ключом что и натяжной ролик ремня ГРМ. Заливаем антифриз и заводим автомобиль. Желаем ремню долгих лет службы, но незабываем периодически его проверять, все-таки сделано в России.
Ремень грм ваз 2112: Замена, Натяжение, Жрет
Заметили, что на ВАЗ 2110 съедает ремень ГРМ? Причина может быть в износе роликов или ремне ГРМ. Замена ремня привода газораспределительного механизма (ГРМ) должна произодвится раз в 75 000км. пробега на двигателях ВАЗ-2110 и ВАЗ-2111 и раз в 45 000км. на ВАЗ-2112. Регулярно проверяйте состояние ремня ГРМ на наличие следов износа зубчатой поверхности, трещин, подрезов, складок или отслоения ткани от резины. В случе обнаружения дефектов следует заменить ремень как можно скорее.
Оглавление
Замена Натяжение Жрет Регулировка
Замена
И так замена ремня ГРМ ВАЗ 2112 начинается с оценки состояния ремня грм. На ваз 2112 это можно сделать через заглушку на крышке ремня привода.
Оценили, посмотрели и пришли к выводу, что замена нам светит.
Тогда берем в руки трещетку с головкой «на 10″ и отворачиваем болты крепления передней крышки привода и аккуратно ее снимаем и ложим в сторону.34
Далее нам необходимо снять правое переднее колесо и пластмассовый щиток отсека мотора. В этом случае мы получаем доступ к шкиву коленчатого вала. Для чего это нужно? Мы должны поворачивая коленчатый вал при помощи головки на 17 по часовой стрелке установить его до совпадения меток на шкивах распредвалов с метками, нанесенных на заднюю крышку ремня ГРМ.
При этом не забудьте проследить, чтобы метка на маховике коленчатого вала совпала с меткой на корпусе сцепления.
Теперь нам нужно зафиксировать коленвал в неподвижном состоянии. Это можно сделать при помощи отвертки, вставив ее между зубьями маховика и отверстием в кожухе сцепления.
Откручиваем крепежный болт шкива генератора и снимаем его.
Ослабим гайку крепления натяжного ролика при помощи ключа на 17.
Постепенно поворачивая натяжной ролик ослабляем натяжение зубчатого ремня и снимаем его с зубчатого шкива распредвала и водяной помпы.
Далее снимите его с зубчатого шкива коленвала.
Чтобы установить ремень проделайте все описанные операции в обратном порядке. Поворачивая натяжной ролик натяните ремень и затяните его гайку. Обязательно проверьте совпадение меток на коленчатом валу и распределительных валов.
После установки ремня проверьните коленвал на два оборота по часовой стрелке и снова проверьте совпадение установочных меток. Проверьте натяжение ремня в средней его части между двумя шкивами распредвалов. Ремень должен прогибаться при нажатии с силой 10 кгс на 5,4 мм.
Какая применяется — маркировка поршней.
Натяжение
Для работы нам понадобится: штангенциркуль, длинная отвертка, ключ для натяжения ремня ГРМ, торцовый ключ и безмен.
Крючок безмена закрепляем за рукоятку торцового ключа, к примеру, приматываем крючок к торцовому ключу изолентой таким образом, чтобы крючок находился не снизу, а сверху ключа, т. е. чтобы шло измерение при надавливании.
Снимаем верхнюю переднюю крышку ремня.
Домкратим правое переднее колесо автомобиля и снимаем правый грязезащитный щиток моторного отсека.
Торцовым ключом на 17 потихоньку проворачиваем коленвал за болт шкива и осматриваем сам ремень. На нем не должно быть следов грязи и масла.
При попадании масла на ремень срок его службы значительно сокращается!!!
Проверяем натяжение ремня в средней части (между шкивами распредвалов).
Для этого на шкивы укладываем длинную отвертку как показано на рисунке, и надавливаем на ремень торцовым ключом, к которому прикреплен безмен, с силой в 10 кг и замеряем при помощи штангенциркуля прогиб относительно положенной отвертки.
При правильном натяжении прогиб ремня ГРМ должен составлять 5,4 мм. Если прогиб больше, то нужно натянуть ремень, — если меньше — то ослабить.
Регулировку ремня делаем следующим образом:
Ключом на 17 ослабляем гайку, которая держит натяжной ролик, и натяжным ключом регулируем натяжку ремня. Затягивать гайку крепления ролика необходимо, не отпуская ролик.
Слишком сильное натяжение ремня ГРМ уменьшает срок его эксплуатации, а так же может привести к выводу из строя натяжного ролика и подшипников помпы.!!!!
Жрет
Ремень надо поменять. Ролики — тоже… А вот потом надо завести машинку и посмотреть, ползёт или нет. Если ползёт, надо немного подумать так, как на расстоянии я не смогу показать. Внимательно посмотри на шпильку натяжного ролика и подумай, куда её надо согнуть, чтобы ремень полз в противоположную сторону. Заглуши машинку, подогни ( наставь монтировку на гайку натяжного ролика и слегка ударь молотком …Ничего не разбирая )..Заведи и посмотри… И так до полного исчезновения дефекта. Если всё сделаешь аккуратно и правильно, ты её победишь!
Какие проблемы могут возникать с системой ГРМ
- Проводя смену ремня необходимо обратить внимания, на то каким образом он поврежден. По видам повреждений, не сложно определить типы неисправности.
- Основные причины для замены, и последствия возможные при несвоевременной замене:
- Надрыв, разлохмачивание, повреждение, практически всегда случаются из-за излишне сильного натяжения ремня.
- Отсутствует один из зубцов, указывает на то, что натяжение ремня излишне слабое.
- Если один или несколько зубцов имеют сильный износ, это указывает на некорректность проведения процедуры натяжки.
- Появление трещин свидетельствует о перепаде температур свыше максимальных уровней.
- Появление масла на поверхности указывает на его протекании. При обнаружении необходимость срочно заменить ремень и найти и ликвидировать протекание.
- Значительная сработанность торцов ремня означает перекос при установке, прямой или параллельный.
Истории наших читателей
«Гребаный таз. «
Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.
Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.
- если ремень перетянут, никакими пальцами его на 90 градусов не повернешь.
- если недотянули — ремень будет болтаться и бить о пластиковый кожух (этого быть недолжно). Подтягиваем до тех пор, пока звук не пропадет на холостых и при прогазовках.
В результате, если выполнено правильное натяжение ремня ГРМ, то при снятом кожухе его длинная часть будет колебаться в пределах 1см. от оси.
Ремень привода грм — проверка состояния и регулировка натяжения
Ремень привода газораспределительного механизма следует проверять через каждые 15000 км пробега автомобиля. Ремень должен быть чистый — без следов грязи и масла на его поверхности. Ремень с надрывами, трещинами, расслоениями, срезанными или изношенными зубьями, потертостями до корда подлежит немедленной замене (см. «Ремень привода ГРМ — замена»). Попадание масла и грязи на ремень сокращает срок его службы.
Для выполнения работы потребуются: штангенциркуль и бытовой безмен (только для 16-клапанных двигателей), ключ для натяжения ремня привода ГРМ (см. «Инструменты, приспособления и эксплуатационные материалы»).
Проверку и регулировку натяжения ремня следует выполнять на остывшем двигателе.
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. На двигателях 2112, 21124 и 21114
снимаем декоративную накладку двигателя (см. «Декоративная накладка двигателя — снятие и установка»).
3. Снимаем переднюю крышку двигателя 2112, 2111, 21114
или верхнюю часть передней крышкидвигателя 21124 (см. «Ремень привода ГРМ — замена»).
4. Снимаем переднее правое колесо (см. «Колесо — замена») и устанавливаем автомобиль на надежную подставку.
5. Снимаем правый грязезащитный щиток моторного отсека (см. «Грязезащитные щитки моторного отсека — снятие и установка»).
6. Вращая коленчатый вал торцовым ключом на 17
или19мм, осматриваем ремень.
При проверке ремня ГРМ можно вращать коленчатый вал следующим способом. Включите четвертую передачу поднимите с помощью домкрата правую переднюю сторону автомобиля (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»), вращайте правое переднее колесо по часовой стрелке. При этом будет вращаться коленчатый вал двигателя.
Проверка на 16-клапанных двигателях
1. Зацепляем крючок безмена за рукоятку удлинителя торцового ключа. Изоляционной лентой или скотчем закрепляем крючок безмена на удлинителе.
2. Натяжение ремня проверяем в средней части ветви между шкивами распределительных валов. Прикладываем к шкивам ребро линейки. Через удлинитель надавив на ремень с усилием 10 кгс, замеряем его прогиб, который должен составлять 5,4 мм.
Если прогиб ремня больше указанного, натягиваем ремень, если ремень перетянут, ослабляем его натяжение.
Для проверки состояния и натяжения ремня на двигателе 2112 достаточно извлечь заглушку из передней крышки. В этом случае прогиб ремня можно измерить от кромки передней крышки. Предварительно необходимо измерить расстояние от кромки крышки до ремня привода ГРМ и учитывать этот размер при измерениях.
Проверка на 8-клапанных двигателях
Двумя пальцами пробуем повернуть ремень на 90° на участке между шкивами коленчатого и распределительного валов, прилагая к нему усилие 15-20 Н·м (15-2,0 кг·см).
Если прилагаемого усилия не хватает, чтобы повернуть ремень на требуемый угол, ремень перетянут; если ремень можно развернуть на больший угол, он натянут недостаточно.
1. Ключом на 17 мм
ослабляем затяжку гайки крепления натяжного ролика.
2. Специальным ключом поворачивая ролик, регулируем натяжение ремня. Не отпуская ролик, затягиваем гайку его крепления (операция показана на примере двигателя 21124, на остальных двигателях выполняется аналогично).
3. Проворачиваем коленчатый вал двигателя на 2 оборота и проверяем натяжение ремня (см. выше). При необходимости повторяем регулировку.
4. Окончательно затягиваем гайку крепления ролика моментом 33,23-41,16 Н·м (3,4-4,2 кг·см)
Чрезмерное натяжение ремня сокращает срок его службы и может привести к выходу из строя подшипников насоса охлаждающей жидкости, натяжного и направляющего роликов.
5. Устанавливаем детали в порядке, обратном снятию.
