Замена ремня генератора Рено Логан своими руками: что нужно знать

Как снять аккумулятор

Это позволило пользоваться центральным замком и сигналкой. Все отработало штатно почти сутки. Плотность мерил ареометровым индикатором. Он хоть и шарлотан, но его точности хватает. Плотность электролита в разном климате Процесс зарядки занял 19 часов.

Ток зарядки выставил 6,5 А, в последние 3 часа, когда плотность электролита пришла к норме, убавил до 4 А это уменьшило интенсивность кипения. Каждый час мониторил плотность ночью — 1 раз в 2 часа. По окончании зарядки с плотностью 1,28оставил АКБ стоять с открытыми банками 1 час, для окончательного проветривания от Гремучего газа рекомендуют 0,ч.

Потом еще раз добавил дистиллированной воды, довел уровень электролита до нормального При зарядке, как и при разрядке, он понижается После завинчивания пробок протер поверхность АКБ тампоном, смоченном раствором пищевой соды при этом получается Шипучка.

Приведу выдержки: Не исключено, что кто-то замахнётся на аккумуляторы, выполненные по технологии Как снять акб с рено логан Absorbed Glass Matявляющейся на как снять акб с рено логан день самой современной технологией в конструкции свинцово-кислотных батарей.

При покупке батареи следует иметь ввиду, что со дня заливки и начинается жизненный цикл АКБ, и чаще всего именно с этой даты ведётся отсчёт гарантийного срока. Обычно дефекты выявляется как снять акб с рено логан течение 3…8 месяцев работы АКБ на автомобиле, а потому в запасе у автовладельца должно быть не менее 9 месяцев заявленного гарантийного срока, если он исчисляется с даты заливки.

Лучше брать батарею, которая хранились у продавца не более 3…4 месяцев, если она гибридная, и 5…6 месяцев, если кальциевая. Разумный срок хранения у продавца гибридных батарей — 6 месяцев, предельный месяцев, а кальциевых — 12 и 18 месяцев соответственно. Дата на днище корпуса является датой его изготовления и в расчёт не принимается.

Новая батарея, конечно же, должны иметь ручки, потому как неизвестно по чьей инициативе обезрученная стоковая была очень неудобна при снятии-установке на авто.

Имея габариты хх, стоковая батарея полностью занимала объём моторного отсека, отведённый под АКБ. Откройте капот, снимите защитный кожух аккумулятора, после чего открутите зажимы клемм ключом на 10 миллиметров.

Клеммы необходимо снять по порядку, убедитесь в том, что они не соприкасаются с контактами на аккумуляторе.

С помощью торцевого ключа размером 13 миллиметров открутите фиксирующий как снять акб с рено логан на площадке аккумуляторной батареи. Снимите батарею, при необходимости произведите чистку электрических контактов специальным спреем. Установите на место новую, после чего соедините клеммы в соответствии с полярностью.

Следует помнить, что при постановке клемм на аккумулятор, необходимо фиксировать каждый зажим во избежание случайного замыкания. Установите фиксирующую пластину на площадку для АКБ, после чего закрутите болт торцевым ключом на 13 миллиметров.

Установите защитный кожух аккумуляторной батареи на место, таким образом, чтобы он скрывал оголенные контакты.

После данных процедур можно завести двигатель. Замену аккумуляторной батареи на Renault Logan можно считать завершенной. Подведем итоги Как мы выяснили, типов аккумуляторных батарей для Renault Logan существует множество.

Какие могут быть проблемы

Признаков возникновения неисправности бывает нехарактерный свист из подкапотного пространства (это свистит ремень). Это говорит о том, что скорее всего шкив и ремень имеют сильный прогиб, поэтому, используя инструмент натяжение ремня усиливается, что устранить свистовые звуки. Но при возникновении звука при дефекте регулятора или других проблем – требуется установка нового механизма.
Самый радикальный вариант для устранения свиста – установка нового ремня и шкива.
Свист возникает и на деталях с поломанным регулятором. При возникновении свиста и установлении неисправности регулятора данный агрегат снимается со штанного места и устанавливается.
Также причиной сбоев в работе является неисправность подшипниковых элементов. Они ломаются по разным причинам. Владелец французского авто Рено Логан объемом на 1.6 л с ГУР при установке новой комплектующей должен отталкиваться от советов автоконцерна Рено при покупке новой детали.

Рено отдает предпочтение в этом вопросе генераторам и ремня компании Bosch. Именно такие комплектующие и узлы монтируются базов на седан. Сейчас можно найти множество альтернатив, но для нормальной работы следует ставить именно комплектующие Bosch.

Источники

https://CoptersWorld.ru/pro-dvigatel/zamena-privodnogo-remnya-reno-logan.html
https://carfrance.ru/zamena-remnya-privoda-vspomogatelnyx-agregatov-reno-logan/
https://VmyatynNet.ru/remont-i-servis/logan-zamena-remnya-generatora.html
https://nivovod.ru/renault/zamena-remnya-generatora-i-natyazhnogo-rolika-reno-logan-s-gur/
https://venteler.ru/zamena-remnya-generatora-reno-logan-1-4-bez-konditsionera-bez-gur/
https://www.zr.ru/content/articles/483964-renault_logan_menajem_remen_privoda_vspomogatelnyh_agregatov/
https://r-ro.ru/pro-motor/reno-logan-remen-generatora.html
https://dostavka99.ru/remont/zamena-privodnogo-remnya-reno-logan.html
https://moto163.ru/motory/zamena-remnya-generatora-reno-logan.html
https://loganlogan.ru/articles/snatie-i-ustanovka-remna-privoda-vspomogatelnogo-oborudovania-reno-logan.html
https://tuning-mg.ru/rabota-i-uhod/remen-generatora-reno-logan.html

Генератор Рено Логан замена, снятие ремня генератора

Генератор Рено Логан замена которого может понадобится в случае выхода из строя данного агрегата несложная операция. Но снятие генератора Renault Logan придется проводить весьма в стесненных условиях.

При этом изначально нам надо снять ремень генератора Логан, а для этого надо определится, какая из двух схем приводных ремней применена на вашем автомобиле.

В самой простой версии Рено Логан без кондиционера применяется следующая схема приводного ремня генератора, смотрим фото ниже.

1 — шкив привода вспомогательных агрегатов
2 — натяжной ролик с кронштейном
3 — регулировочный болт
4 — болт крепления кронштейна натяжного ролика
5 — шкив генератора
6 — шкив насоса гидроусилителя рулевого управления
7 — ремень

Что бы снять ремень генератора Логан в такой конфигурации достаточно ослабить болты крепления кронштейна натяжного ролика (4) и открутить регулировочный болт (4). Тем самым натяжной ролик перестанет давить на ремень, он ослабнет и вы легко снимите его руками.

В обратном порядке устанавливаете ремень обратно и натягиваете с помощью регулировочного болта (3). Для проверки правильного натяжения ремня генератора снизу автомобиля большим пальцем руки нажимаем на ремень посередине между шкивами насоса гидроусилителя руля и коленчатого вала.

При усилии нажатия 10 кгс прогиб ремня должен составлять 6 – 8 мм.

Если на вашем Renault Logan стоит кондиционер, тогда схема приводных ремней выглядит следующим образом, как на фото далее.

1 — шкив привода вспомогательных агрегатов
2 — натяжной ролик
3 — шкив насоса гидроусилителя рулевого управления
4 — шкив генератора
5 — шкив компрессора кондиционера
6 — опорный ролик
7 — ремень

Здесь для ослабления ремня генератора и его дальнейшего снятия необходимо ключом на 13 ослабить болт крепления натяжного ролика и поворачиваем кронштейн ролика по часовой стрелке, преодолевая усилие пружины натяжного устройства, до совмещения отверстия в кронштейне ролика и углубления в корпусе устройства. Затем фиксируем кронштейн ролика, вставив в его отверстие и углубление в корпусе натяжного устройства шестигранник на 6 или стержень диаметром 6 мм (можете вставить отвертку например). Как показано на фото далее.

Затем снимаем ослабленный ремень генератора. А теперь можно переходить к снятию и замене генератора Рено Логан. для этого отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Отсоединяем колодку провода возбуждения от разъема генератора, нажав отверткой на фиксатор. Затем ключом на 13 откручиваем гайку крепления плюсового вывода В2+ на генератора и снимаем провод.

Смотрим фото.

Головкой на 13 отворачиваем болт крепления кронштейна трубки нагнетательной магистрали гидроусилителя рулевого управления к кронштейну двигателя.

Отворачиваем болты крепления насоса гидроусилителя рулевого управления к кронштейну двигателя и не отсоединяя от насоса трубку и шланг, отводим его в сторону. Затем накидным ключом или головкой на 13 отворачиваем два болта нижнего крепления генератора к кронштейну двигателя и болт верхнего крепления.

Все три болта генератора, которые и держат агрегат, показаны далее на фото для наглядности.

Теперь генератор Рено Логан снят, можете ставить новый или чинить старый. Конструкция самого генератора довольно простая и замена регулятора напряжения или выпрямительного блока обычно не вызывает сложностей. Эта инструкция так же пригодится и владельцам Renault Sandero.

Официальный дилер Рено в Твери https://renault.nordavtotver.ru предлагает весь модельный ряд французского производителя. Большой выбор востребованных машин на складе позволит совершить покупку без длительного ожидания. Профессиональное гарантийное, постгарантийное обслуживание и квалифицированный ремонт.

Замена ремня с ГУР и кондиционером на Renault

Как правильно осуществляется замена ремня генератора с кондиционером? Подобная компоновка Рено Логан с ГУР и сплит-системой можно встретить на Renault с мотором 1.6, а с двигателем объёмом на 1,4 л — реже. Более часто эти моменты комплектации характерны для 16-клапаных двигательных систем. Не надо забывать о том, что когда меняется ремень генератора, обязательно меняются и натяжные ролики. Какова этажность подобных мероприятий? Все действия производятся на остывшем двигателе.

В моторном отсеке ключом на 13 ослабляется винт крепежа роликов подшипников.
Затем закручивается кронштейн с корпусной частью генератора регулятора Renault Logan.
После снимается приводная часть и кольца из функционала для работы со сплит-системой и ГУР. На этом шаге производиться замена роликов, потому что эти запчасти сменяются вместе с ремнем.
Используя ключ, следует разобрать сам роликовый узел и ролик напряжения (для этого применяется, как и ранее ключ № 13).
Когда выполнена установка новой комплектующей и произведена замена роликовых элементов (ремня, привода и колец) выполняется монтаж всего узла в обратной итерации. Устанавливая необходимо произвести фиксацию нового роликового держателя для лучшего крепежа всей конструкции, требуется его затянуть.
После выполняется монтажа конструкции (колец и привода) в обратном варианте. Вся процедура четко рассмотрена на видео.

Отличительным признаком ремня в такой конструкции выступает присутствие 5 ручьев, в то время как шкивы для привода вспомогательных устройств имеют шесть. Таким образом, осуществляется замена ремня генератора с кондиционером.

Клуб автолюбителей рено логан • просмотр темы — замена подшипников генератора.

Тут потребуется крестовая отвертка. При демонтаже не прикладывайте чрезмерных усилий, так как крепления могут быть закоксованы, да и сам корпус сделан из хрупкого дюраль алюминия. Снятие старых шарикоподшипников и установка новых Сняв шкив, выбиваем вал ротора из посадочного отверстия шарикоподшипника. Этот способ не безопасен, так как можно повредить сам вал.

Более действенный метод показан на четырех фото ниже: Рено логан подшипники генератора его из корпуса с обратной стороны.

Используем захватный съемник. Способ снятия заднего шарикоподшипника без съемника продемонстрирован ниже. Одним или двумя рожковыми ключами прикладываем усилие к торцу снизу, как показано на втором фото. Сразу монтируем новый шарикоподшипник в крышку, закручиваем четыре винта.

Затем вставляем в отверстие вал ротора, забиваем через деревянную приставку или сильно нажимаем руками. Перед установкой новых деталей вскройте резиновые уплотнения, чтобы проверить количество смазки. Если объем не достаточен как на фотодобавьте подшипниковой смазки внутрь. Для этого смазываем посадочные поверхности, насаживаем деталь.

Рено Логан: замена ремня генератора

Итак, если при осмотре выявлены дефекты ремня генератора, тогда ремень генератора Логан следует заменить. Также обрыв ремня делает такую замену безотлагательной процедурой.

В любом случае, перед заменой нужно пробрести новое изделие, при этом учитывая особенности (год выпуска и тип ДВС), а также комплектацию автомобиля (например, ремень генератора Рено Логан с кондиционером). Параллельно вместе с ремнем может потребоваться менять и ролик. Еще будут нужны следующие инструменты: домкрат, набор ключей, шестигранник.

Обратите внимание, на Рено Логан ремень генератора подобрать не трудно, однако при выборе нового изделия важно покупать продукты высокого качества. Дело в том, что на рынке есть как дешевые решения малоизвестных производителей, так и откровенная подделка дорогих брендов. Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Игнорирование данных правил приводит к тому, что через небольшой промежуток времени ремни низкого качества могут оборваться, даже новый ремень генератора свистит после установки и т.д. По этой причине следует следить за ремнем после установки. Если он сильно растягивается, трескается и т.п., это указывает на низкое качество продукта.

Что касается самой замены, ремень генератора Рено Логан заменить не сложно. Главное, придерживаться общих правил и алгоритма в рамках выполнения данной процедуры. Желательно выполнять все работы в гараже с ямой или же немного поднять автомобиль на подъемнике.Также с АКБ снимается минусовая клемма. Кстати, можно заменить ремень и при помощи одних домкратов (без ямы), однако работать будет сложнее.

Подготовив все необходимое, снимается переднее правое колесо;
Далее нужно снять грязезащитный щиток;
После кронштейн натяжного ролика совмещается отверстием в корпусе (ключом на «13» проворачивается болт крепления натяжителя против часовой стрелки);
Затем в отверстие нужно вставить шестигранник «6»;
Выполненные действия позволят ослабить ремень генератора и снять его;
Еще меняется натяжной и опорный ролик (чтобы снять последний, нужно открутить крепеж ключом «13», тогда как натяжной ролик закреплен двумя болтами, которые выкручиваются);
В том случае, если ролики в нормальном состоянии, их можно не менять, однако при такой возможности лучше каждый раз при замене ремня выполнять также замену роликов;
Заменив или проверив ролики (установка в порядке, обратном снятию), можно ставить новый ремень Рено Логан. Для этого его надевают сначала на шкив насоса ГУР, затем заводят за опорный и натяжной ролики, после накидывают на шкив генератора и шкив компрессора кондиционера;
Завершающим этапом становится натяжка на шкив коленчатого вала. Перед установкой, если владелец выполняет операцию в первый раз, желательно заранее изучить схему установки ремня генератора на Логане;
Накинув ремень, остается регулировка его натяжения при помощи натяжного ролика (поворот против часовой означает натяжение, тогда как по часовой стрелке предполагает ослабление ремня);
Закончив регулировку, болт крепления натяжителя следует затянуть. На этом замену ремня генератора на Логане можно считать завершенной.

Еще добавим, что во время укладывания ремня на шкивы нельзя допускать того, чтобы ремень лежал слишком «свободно» или со смещением. На деле, если бороздок на ремне меньше, чем на шкиве, свободные борозды должны располагаться ближе относительно ДВС, а не наоборот.

Также после установки на все шкивы и натяжки ремня, еще раз нужно проверить его натяжение. Следует помнить, что сильное натяжение также плохо, как и недостаточная натяжка. Для проверки достаточно нажать на ремень рукой на самом длинном участке между шкивами или попробовать перекрутить его. В норме ремень между шкивами при нажатии с усилием 10 кг отклоняется на 1-1.5 см.

После всех проверок можно клемму минус подключить к АКБ и завести ДВС. После проверяется качество работы ремня и генератора. При работе не должно быть слышно посторонних звуков, свиста и т.д. Далее после 50-70 км. пробега желательно проверить натяжку ремня, а также осмотреть его на предмет преждевременного износа. Если все в норме, при эксплуатации можно придерживаться рассмотренных выше интервалов проверки.

Быстро и просто меняем ремень ГРМ на Renault Sandero 1,6

Сегодня утро началось не с кофе, а с замены ремня ГРМ на Renault Sandero с двигателем 1,6 8 клапанов. В придачу поменяем помпу, натяжной и обводной ролики ремня навесных агрегатов.

Процедура замены ремня ГРМ на данном автомобиле очень проста и не потребует специального инструменты и замудренных фиксаторов. Интервал замены 60000, но зная качество наших запчастей, лучше поменять пораньше. На всю процедуру нам потребуется около часа.

Долго не думая, начнем.

Вывешиваем двигатель и демонтируем его опору. Пять болтов на 15.

Опора двигателя.

Снимаем переднее правое колесо и пластиковый брызговик.

Брызговик.

Демонтируем верхнею защитную крышку ремня ГРМ, открутив четыре болта.

Верхняя крышка ГРМ.

Откручиваем два верхних болта на 10 нижней крышки ГРМ.

Снимем ремень генератора. Ключом на 15 проворачиваем натяжной ролик по часовой стрелки до ослабления ремня и снимаем его. Натяжной ролик показан зеленой стрелкой. Блокируем коленвал и откручиваем болт коленвала (показан красной стрелкой). Демонтируем шкив.

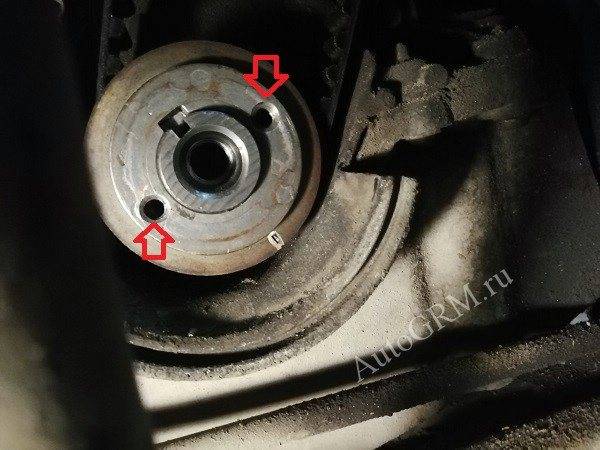

Шкив коленвала. Откручиваем два болта нижней крышки ГРМ и снимаем ее.

Нижняя крышка ГРМ.

Выставляем верхнею мертвую точку. Проворачиваем коленвал по часовой стрелки до совпадения меток на звездочке распредвала и ГБЦ. Откручиваем гайку натяжного ролика.

Метки на распредвале.

Снимаем натяжной ролик, ремень ГРМ и открутив 8 болтов демонтируем помпу.

Крепление помпы.

Смазываем прокладку водяного насоса тонким слоем герметика и монтируем его обратно.

Новая помпа.

Откручиваем натяжной и обводной ролики ремня генератора.

Ролики ремня генератора.

Ставим новые ролики на место.

Натяжной о обводной ролик ремня генератора.

Снимаем звездочку коленвала. Используем съемник или вкручиваем в отверстия два болта и аккуратно извлекаем звездочку за них.

Звездочка коленвала.

Новый комплект ГРМ. О том как отличить оригинальный ремень ГРМ от подделки читайте в этой статье. На ремне ГРМ есть две метки, соответствующие меткам на распредвале и коленвале, а так же направление вращения.

Комплект ГРМ.

Совмещаем метку на ремне с меткой на звездочке коленвала и устанавливаем ее на место.

Метка коленвала.

Одеваем ремень ГРМ на водяной насос и звездочку распредвала, совместив соответствующие метки. Ставим новый натяжной ролик. Не забываем про направление вращения.

Новый ремень установлен.

Натягиваем ремень и затягиваем гайку натяжного ролика. Натягиваем до совпадения меток на ролике. На натяжном ролике так же есть направление натяжки.

Правильная натяжка ремня ГРМ.

Еще раз проверяем совпадение всех меток и прокручиваем коленвал два оборота, что бы убедится в правильности установки. Устанавливаем на место все детали в порядке обратном снятию. Заливаем антифриз. Все очень просто.

А теперь как обещано самый простой способ блокировки коленвала. Подходит и для любых дисков как вентилируемых так и нет. Закручиваем два колесных болта и устанавливаем между ними и суппортом монтировку. Под задние колеса ставим подпоры, затягиваем ручник и включаем пятую передачу. Все, коленвал заблокирован.

Удачи на дорогах. Ни гвоздя, ни жезла.

Процесс замены

В зависимости от условий эксплуатации, качества расходника и манеры езды замена ремня может выполняться через разное количество тысяч километров пробега даже для одной и той же модели. В городских условиях из-за постоянных остановок и стартов ремень изнашивается быстрее.

Необходимые инструменты

Если при осмотре обнаружены дефекты, то ремень нужно менять. Для этого нужно подготовиться, приготовив:

набор ключей;
шестигранник;
домкрат;
новый расходный материал.
Расходный материал для Рено Логан

Большое значение на продолжительность эксплуатации изделия оказывает его качество. Поэтому приобретать следует оригиналы проверенных производителей. Некачественный ремень может быстро обтрепаться, растянуться, порваться в дороге и придется менять его раньше, чем исчерпается его ресурс.

Этапы

В первую очередь следует обесточить авто, сняв отрицательную клемму с аккумулятора.
Моторный отсек Рено Логан
Далее необходимо снять переднее правое колесо.
Затем демонтируется щиток, защищающий моторный отсек от грязи.
Снимаем передний правый подкрылок
Далее нужно совместить кронштейн натяжного ролика с отверстием в его корпусе. Для этого ключом на «13» проворачиваем болт крепления натяжителя против хода часовой стрелки.
Далее в отверстие вставляется шестигранник на «6».
Ремень генератора ослаблен и его можно снимать.
Вместе с ремешком следует менять натяжной и опорный ролики. Для снятия опорного надо открутить крепежный болт ключом на «13».
Натяжной ролик крепится двумя болтами, которые нужно открутить, чтобы его снять.
Если при осмотре снятые ролики не имеют дефектов, их можно установить обратно, но желательно заменить.
После установки новых роликов можно менять ремешок генератора.
Сначала его надо надеть на шкив насоса гидроусилителя руля, затем завести за опорный и натяжной ролики, накинуть на шкив генератора, шкив компрессора кондиционера и в последнюю очередь натянуть на шкив коленвала.
Схема правильного расположения расходника При укладывании изделия, нужно следить, чтобы ремешок ложился на диски дальше от силового агрегата. Если бороздок на изделии меньше, чем на шкиве, то свободные должны находиться ближе к двигателю.
После того, как ремень будет надет на все диски, нужно отрегулировать его натяжение согласно указаниям руководства по эксплуатации Рено Логан с помощью натяжного ролика. Поворот против часовой стрелки дает возможность подтянуть изделие, по направлению движения часовой стрелки – ослабить. После этого затягивается болт крепления натяжителя.
Проверяем натяжение изделия
На последнем шаге надо подключить клемму «минус» к аккумуляторной батарее.

После замены всех расходных материалов следует завести двигатель и проверить его работу. Не должно быть слышно никаких посторонних звуков в виде свиста. Если все работает исправно, на этом замена ремешка генератора на Рено Логан заканчивается. В течение последующей эксплуатации следует регулярно проверять натяжку ремешка генератора и при необходимости подтянуть.

Загрузка …

Все шаги по замене

Понадобится один накидной ключ «на 13», а также торцовый ключ «на 13» и «на 6». С разными комплектациями поступают по-разному:

5K 1747: накидной ключ одеваем на шляпку винта натяжного ролика. Ведём ролик вверх, пока ушко не совпадёт с отверстием на корпусе (см. рис.). В отверстие помещаем стержень d=5-6 мм – ролик фиксируется. Ремень можно снять и заменить.
5K 1110: ключом «на 6» полностью откручиваем винт над кронштейном (см. рис.). Ослабляем затяжку двух крепёжных винтов (ключ «на 13»), сдвигаем кронштейн вверх, производим замену.
4PK 718: нужно ослабить верхний и нижний винты, которые крепят генератор. Корпус генератора смещают вдоль прорези на планке (см. рис.). Ремень снимают, а монтаж выполняется в обратном порядке. Главное – правильно подобрать натяжение.

Замена ремня вспомогательных агрегатов Рено Логан включает в себя и регулировку натяжения, если только речь не идёт о комплектации с кондиционером. В «дорогой» комплектации ничего не настраивают, но проверить натяжную силу всё равно нужно.

Проверяем натяжение

Будем нажимать на ремень в точках, отмеченных на чертеже. При этом прилагается усилие 10 кгс (98 Н). В каждом случае прогиб ремня должен составлять 6-8 мм.

Куда нужно давить

Нажатие производят большим пальцем, надавливая почти со всей силы.

Регулировка

Правильно отрегулированный ремень не должен издавать посторонних звуков при работе на холостом ходу, такие как свист на холодную при запуске двигателя!

В комплектациях с кондиционером выполнить регулировку натяжения нельзя. Поэтому автомат заменяют или ремонтируют его (см. ниже). А там, где автоматики нет, всё выглядит проще:

5K 1110: два винта, крепящие кронштейн, должны быть ослаблены. Регулировочный винт возвращают на его законное место (см. фото). Производят настройку, затем крепёжные винты затягиваются.
4PK 718: затягивают верхний винт крепления, проверяют натяжение, снова ослабляют винт и т.д. Нижний крепёжный винт затягивается на последнем шаге.

Правильно натянуть ремень вспомогательных агрегатов Рено Логан, если в комплектации нет ГУРа – это и есть самый сложный вариант. Настройка в этом случае будет поэтапной. Она может занять 30-40 минут.

Симптомы и неисправности

Факторами, которые привели к выходу из строя генератора, могут быть следующие моменты:

появление на щетках следов износа;
факт замыкания обмотки ротора;
потеря рабочего состояния ведущего шкива;
повышенный шум — свидетельство износа подшипников (или 2) на валу ротора;
пришли в негодность реле-регулятор.

Это типичный перечень неисправностей, которые возникают и требуют ремонта генератора и его комплектующих в модели Рено Логан. Эти поломки случаются очень редко, и после проведения процедуры ремонта не могут привлечь к себе внимания. Перейдем к анализу каждой неисправности в отдельности.

Щетки изнашиваются одновременно с реле-регулятором. Этот блок необходимо заменять только после установки. Ремонт этих деталей невозможен из-за особенностей их конструкции. Указанная проблема чаще возникает на 1,4-литровом Renault Logan, чем на других модификациях.
Если обмотка ротора замкнута, в сети наблюдается падение напряжения. В этом случае потребуется полная замена генератора. После установки нового блока замене также подлежат реле-регулятор и щетки.
Когда разрушение коснулось шкива генератора, на выводах происходит падение напряжения. Шкив необходимо заменить при разборке самого узла. Рено Логан имеет два варианта конструкции шкива: 5- и 6-канальный.

Если при работе двигателя Рено Логан слышен некий устойчивый шум, то среди вероятных причин его возникновения может быть износ подшипников, расположенных на валу ротора. Эти два элемента подлежат срочной замене.

Симптомы и неисправности

Факторами, повлекшими выход из строя генератор, могут выступить таковые моменты:

появление признаков износа на щетках;
факт замыкания роторной обмотки;
потеря рабочих кондиций приводным шкивом;
повышенная шумность – свидетельство об износе подшипника (или 2-х) на валу ротора;
приход в негодность реле-регулятора.

Это типичный перечень имеющих место неисправностей, возникающих и требующих ремонт генератора и его навесном оборудовании в модели Рено Логан. Данные поломки возникают весьма редко и после выполнения ремонтной процедуры не способны потребовать к себе внимания. Перейдем к разбору каждой неисправности индивидуально.

Щетки имеют свойство изнашиваться одновременно с реле-регулятором. Данный узел подлежит замене только в собранном виде. Ремонтировать эти детали не представляется возможным ввиду особенностей их конструктива. Обозначенная проблема имеет свойство возникать чаще на 1,4-литровом Рено Логан, нежели на прочих модификациях.
Если замкнула роторная обмотка, то в сети наблюдается падение напряжения. В данном случае потребуется полная замена генератора. После монтажа нового узла замене подлежат также реле-регулятор и щетки.
Когда разрушения коснулись генераторного шкива, то происходит падение напряжения именно на клеммах. Шкив подлежит замене при демонтаже самого узла. В Renault Logan присутствую два варианта конструкции шкивов: на 5 и 6 ручьев.

Если во время работы мотора Рено Логан прослушивается определенный стабильный шум, то в числе вероятных причин его появления может присутствовать износ подшипников, располагающихся на валу ротора. Эти два элемента подлежат безотлагательной замене.

Итак, с чего начать диагностику, если появился свист?

Тут двух мнений быть не может: засвистел ремень генератора, ищи причину в самом генераторе. А чтобы выявить источник свиста, надо в первую очередь узнать причину такого явления. Это может быть:

Слишком сильный износ ремня,
Качество материала не отвечает ГОСТу,
Ремень сильно загрязнён или имеет масляные подтёки.

Но это могут быть не все причины, по которым ремень генератора может засвистеть. Кроме этого желательно проверить и те детали, которые работают вместе с генератором. Сюда можно отнести подшипники и механизм, отвечающий за натяжение ремня,

Чтобы начать диагностику:

Откройте капот автомобиля.
Найти ремень генератора и визуально его осмотреть.
На ремне не должно быть больших трещин.
Он не должен выглядеть сильно изношенным.
Должен иметь достаточную степень натяжения

На это надо обратить внимание особо, так как если ремень натянут слабо, то это может быть одна из основных причин, по которой ремень засвистит.
Обратите внимание, чтобы все соприкасающиеся детали были чистыми и сухими и не имели следов от масла и других жидкостей.. Если во время визуального осмотра вы установили, что ремень сильно изношен, то лучше такой ремень заменить

При покупке нового ремня, лучше покупайте оригинал, а не гонитесь за дешёвой китайской подделкой. В этом случае экономить не стоит, а иначе свист может вновь повториться. Если загрязнены сопутствующие детали (шкивы и маховики), то это не позволит ремню иметь нормальное натяжение. В таком случае менять их не надо – достаточно протереть загрязнённые детали ветошью и очистить от грязи

Если во время визуального осмотра вы установили, что ремень сильно изношен, то лучше такой ремень заменить. При покупке нового ремня, лучше покупайте оригинал, а не гонитесь за дешёвой китайской подделкой. В этом случае экономить не стоит, а иначе свист может вновь повториться. Если загрязнены сопутствующие детали (шкивы и маховики), то это не позволит ремню иметь нормальное натяжение. В таком случае менять их не надо – достаточно протереть загрязнённые детали ветошью и очистить от грязи.

Но иногда случается так, что при первой диагностике нельзя установить, почему свистит ремень генератора. Но это не означает, что причина сокрыта тут в другом. Бывает, что ремень, имеющий большую жёсткость, не сможет хорошо вращаться по шкиву. Так бывает, когда на улице слишком холодно, а вы пытаетесь завести двигатель.

В таких случаях из-за низкого температурного режима ремень станет твёрдым и это может замедлять его вращение. В этом случае свист может появиться, когда вы заводите двигатель на холодную, но он постепенно исчезнет по мере прогрева двигателя. В некоторых автомобилях есть специальный натяжной ролик

Поэтому во время диагностику уделите ему особое внимание. В первую очередь на износ подшипников, что также может привести к появлению неприятного звука

И часто достаточно заменить этот ролик, как звук исчезнет.
