Замена прокладки ГБЦ (головки блока цилиндров) на ВАЗ-2112 16 клапанов

Тюнинг желтого железа

Ваз 21124 включает тюнинг «желтого железа», в котором устанавливаются стабилизаторы (для поворотливости), усилители и растяжки (для устойчивости на дорогах). Однако будьте осторожны с подделками данных деталей, в худшем случаи они навредят автомобилю, а в лучшем случаи Вы выкинете на ветер огромные деньги.

Почувствуйте себя настоящим водителем кольцевых гонок с «хэтчбеком» ВАЗа 21124. Все что Вам нужно, это установить дополнительные детали: шильдик (символы) на рукоятке авто, неоновую подсветку под днище авто, воздухозаборник на капот и крышу. Мощности машине добавит установка переднего и заднего бампера с аэродинамическим обвесом.

Подробная инструкция разборки и ремонта двигателя ВАЗ 2110:

2. Снимаем с двигателя сцепление.

3. Снимаем натяжной ролик, ремень привода распределительного вала и дистанционную шайбу, которая установлена под натяжным роликом.

4. Снимаем с распределительного вала зубчатый шкив.

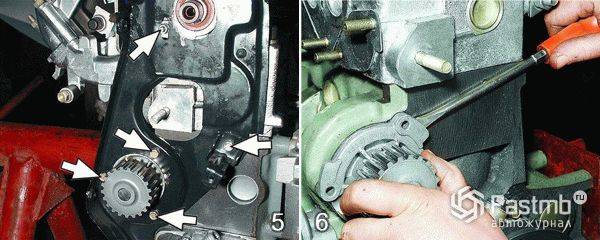

5. Осуществляем отвинчивание четырёх болтов, тремя из которых прикреплён водяной насос. Откручиваем гайку крепления на задней крышке ремня привода распределительного вала и снимаем крышку.

6. Чтобы снять водяной насос, вставляем отвёртку между блоком и фланцем корпуса насоса и таким образом сдвигаем его с посадочного места. Выполнив эти операции, снимаем водяной насос.

7. С блока цилиндров снимаем головку.

8. Отвинчиваем болты (их 16 штук) крепления масляного картера, затем вместе с прокладкой снимаем его.

9. Отвинчиваем болты (их 3) крепления маслоприёмника и снимаем его. Имейте в виду, что под головками болтов наличествуют пружинные шайбы.

11. Затем осуществите поворот коленвала так, чтобы поршень, который снимается, попал в НМТ (нижнюю мёртвую точку). Необходимо отвинтить две гайки крепления для снятия крышки шатуна.

12. Теперь снимаем крышку шатуна. В случае, когда демонтаж крышки осуществить сложно, можно предварительно стронуть её лёгкими ударами молотка. Может быть, что номер цилиндра на крышке будет незаметным, в таком случае следует промаркировать крышку номером цилиндра.

13

Используя ручку молотка, проталкиваем шатун внутрь цилиндра, затем осторожно вынимаем из цилиндра поршень с шатуном. В процессе нужно следить, чтобы нижней головкой шатуна не коснуться зеркала цилиндра, поскольку таким образом можно повредить его

Остальные поршни снимаем тем же способом.

14. Если нужно снять поршень с шатуна, то маркируем его номером цилиндра, чтобы при осуществлении их установки не перепутать. На шатуне так же, должен быть номер цилиндра: если его не видно, то маркируем и шатун.

16. Отвинчиваем болты (их 6), снимаем держатель заднего сальника коленвала и прокладку. Помните, что под головками болтов наличествуют пружинные шайбы.

17. С коленчатого вала, снимаем зубчатый шкив. В случае, когда в пазу колен вала шпонка сидит не плотно, обязательно её вынимаем, чтобы не потерялась.

18. Отвинчиваем шесть болтов, под головками которых наличествуют пружинные шайбы, и снимаем масляный насос и прокладку.

19. Осуществляем отвинчивание болтов крепления на пяти крышках (на каждой по 2 болта) коренных подшипников.

20. Снимаем крышки.

21. Снимаем коленвал автомобиля ВАЗ 2110.

22. Осуществляем снятие на средней опоре упорных полуколец коленвала.

23. Если не планируется замена вкладышей, то по мере снятия, вынимаем их из постелей блока и из крышек коренных подшипников.

24. На нерабочей стороне маркируем вкладыши относительно постелей и крышек.

25. При наличии необходимости в снятии опор двигателя и кронштейнов генератора, отвинчиваем болты (3 штуки) их крепления и снимаем подводящую трубу водяного насоса, отвинтив её крепление.

26. Снимаем поршневые кольца с использованием специального съёмника. Если нет такого приспособления, то снимаем кольца с поршня, разжав аккуратно замки колец.

27. Снимаем с поршня двигателя авто разжимную пружину маслосъёмного кольца.

28. Стопорные кольца, которые удерживают поршневой палец, снимаем с обеих сторон поршня. В бобышках поршня с целью удобства снятия колец предусмотрены выемки.

29. Используя подходящую оправку, выталкиваем палец из поршня, затем снимаем поршень с шатуна.

30. Из шатуна и его крышки вынимаем вкладыши. В случае, когда они остались на коленвале, снимаем их с вала. Если не требуется замена вкладышей, то по мере снятия маркируем их относительно номеров крышек и шатунов.

На этом процесс разборки двигателя ВАЗ 2110 завершён. Удачного завершения ремонта.

Поэтапная замена изношенной детали

Как говорилось ранее, заменить прокладки в ВАЗ-2112 16-ти клапанов можно самостоятельно, если делать всю работу поэтапно:

  1. Отключить клемму от автомобильного аккумулятора.
  2. Слить охлаждающее вещество в заранее подготовленную емкость.
  3. Если нужно провести починку в машине, которая только что была в эксплуатации, то обязательно сбрасывается давление топливной системы. Чтобы провести данную манипуляцию, необходимо отсоединить провода, которые идут в топливный насос от всех соединительных проводов машины.
  4. Приемная труба выхлопной системы отсоединяется от коллектора.
  5. Приступают к снятию термостата.
  6. Как только соединительные крепления термостата будут отвинчены, деталь следует перенаправить в сторону, чтобы было удобно проводить демонтаж неразборной головки, так как заменить необходимо лишь прокладки 16-ти клапанов ВАЗ-2112.
  7. Корпус подшипников и рама топливной системы должны быть сняты вместе с ГБЦ.
  8. Снимается с постоянного места датчики, которые указывают на уровень давления масла.
  9. При помощи ключа отвинчивается крепеж, который фиксировал ремень ГРМ, снимается ролик натяжения.
  10. С помощью дополнительного инструмента необходимо зафиксировать зубчатый шкив, чтобы он не мог изменить своего положения, после устраняется элемент крепежа и снимается вместе с соединительной шайбой.
  11. Снимается шкив с распредвала при помощи двух надежных отверток.
  12. Отвинчиваются крепления, которые фиксировали температурный датчик и систему, отвечающую за охлаждение.
  13. Последним этапом процесса замены прокладки ГБЦ в 16-клапанном двигателе ВАЗ-2112 является вынимание с агрегата всех вывинченных болтов вместе с шайбами, а вместе с агрегатом достается и прогоревшая прокладка, которую необходимо незамедлительно заменить.

Принцип работы системы смазки двигателя

Исходя из задач, работа системы сводится к следующему:

доставка антифрикционной жидкости к точкам смазывания;
поддержание необходимого давления (для циркуляции и работы гидравлических систем ГРМ);
организация очистки загрязненного масла (фильтр);

наличие систем контроля (температура, давление, уровень).

Чтобы понять принцип работы современной системы смазки двигателя, обратимся к истории развития (от простого к сложному).

  1. Колесо телеги. Система смазки состоит из ведра с дегтем и паклевой кисточки. Доставка смазывающего вещества во втулку оси – ручная. Очистки нет, старый деготь просто выдавливается из колеса.
  2. Колесные пары ж/д вагона. Имеется так называемая «букса», состоящая из картера и втулки трения. Картер заполняется маслом вручную, с определенной периодичностью. Помимо смазывания, происходит охлаждение узла. Вместо очистки – периодическая замена.
  3. Двухтактные моторы. Масло добавляется прямо в топливо, и в процессе работы двигателя внутреннего сгорания оно попадает на трущиеся и вращающиеся детали. Эффективность низкая, не говоря уже про крайне низкую экологичность.
  4. Подача смазки под действием силы тяжести. Так устроены некоторые стационарные, судовые и старые автомобильные двигатели. Сверху агрегата установлен бак для масла, по мере расходования, свежая порция стекает по маслопроводам внутрь.

А вот как выглядит современная схема системы смазки двигателя (стандартная) Принцип работы системы смазки двигателя внутреннего сгорания — видео

Как видите, она состоит из множества узлов, для размещения которых требуется отдельное пространство внутри агрегата.

Как поменять своими руками?

Если вы ознакомитесь с приведенной ниже инструкцией, то учитывая все нюансы, сможете самостоятельно заменить уплотнитель на 16 клапанной ВАЗ 2112.

Инструменты и материалы

Итак, если меняем прокладку своими руками, перед выполнением задачи готовим следующее:

  • комплект накидных ключей;
  • свежее моторное масло и охлаждающая жидкость, если расходные материалы перемешались;
  • динамометрический ключ, с его помощью будет выполняться затяжка болтов ГБЦ;
  • емкость для сбора отработанной жидкости;
  • две отвертки — с крестовым и плоским наконечником;
  • чистая ветошь.

Канал Basile фомин обнародовал ролик, в котором продемонстрирована процедура замены прокладки головки блока в двигателе ВАЗ 2112.

Алгоритм действий

Ниже разберем, как производится снятие и установка ГБЦ в автомобиле ВАЗ 2112 для ремонта прокладки:

Машина загоняется в гараж с ямой либо на эстакаду. Потребуется удобный доступ к днищу автомобиля. Откройте капот машины и обесточьте бортовую сеть, для этого надо гаечным ключом ослабить болт на минусовой клемме аккумуляторной батареи и демонтировать ее. В заранее подготовленную тару сливается охлаждающая жидкость, для этого выкручивается сливная пробка. Если процедура замены выполняется сразу же после поездки, то вам следует сбросить давление в топливной магистрали транспортного средства. Чтобы сделать это, нажмите за фиксатор и отключите кабели, подсоединенные к бензонасосу. Затем от выпускного коллектора отключается впускная магистраль выхлопной системы. Производится демонтаж термостата. Для этого следует ослабить крепежные хомуты на патрубках и отсоединить их. Когда гайки, фиксирующие кронштейн, будут выкручены, его надо отвести в сторону. Производится демонтаж головки блока цилиндров с распределительными валами. Для этого динамометрическим ключом надо выкрутить все болты, фиксирующие ГБЦ. С головкой осуществляется снятие корпуса подшипниковых устройств и топливной рампы. После этого выполняется снятие контроллера давления моторной жидкости в силовом агрегате, а также ДПКВ. Предварительно от этих устройств надо отсоединить разъемы с проводами. Ослабьте винт натяжительного ролика и произведите демонтаж ремня газораспределительного механизма. Зубчатый шкив, на котором устанавливается ремешок, необходимо закрепить, чтобы не допустить его проворачивания. Выкрутите фиксирующий винт и демонтируйте его с шайбой. Затем, используя подготовленные отвертки, выполните снятие диска с распределительного вала. Отсоедините все магистрали охладительной системы от двигателя авто, демонтируйте контроллер температуры антифриза в моторе. Выкрутите все винты, крепящие головку вместе с шайбами. Выполняется снятие устройства со старой прокладкой. Производится очистка поверхностей в месте соприкосновения головки с блоком от остатков уплотнительной резинки и грязи, чтобы не допустить их попадания в силовой агрегат. Произведите чистку резьбовых отверстий от остатков охлаждающей жидкости и смазочного вещества. Выполняется установка новой прокладки по направляющим элементам. При этом учтите, что отверстие для поступления моторной жидкости должно быть установлено так, как на изображении ниже. Перед монтажом головки БЦ необходимо удостовериться в том, что все отметки на валах совпадают. После установки головки блока производится натяжка болтов, фиксирующих ее. Винты затягиваются в определенной последовательности, как показано на схеме — сначала центральные детали, затем боковые. Процедура натяжки осуществляется в несколько этапов. Сначала все болты затягиваются с усилием 20 Н·м. Затем винты надо затянуть динамометрическим ключом на 70-85 Н·м

Важно, чтобы момент силы был одинаковым для всех болтов. Далее каждый винт закручивается на 90 градусов, а после того, как все детали будут затянуты, их надо провернуть еще раз на 90 градусов

Для затяжки обязательно используется динамометрический ключ, поскольку правильно установить болты и закрутить их без этого инструмента не выйдет

Процедура сборки всех компонентов и подключения магистралей выполняется в обратном порядке. Когда установка будет завершена, производится регулировка клапанов и натяжка ремешка газораспределительного механизма

Для затяжки обязательно используется динамометрический ключ, поскольку правильно установить болты и закрутить их без этого инструмента не выйдет. Процедура сборки всех компонентов и подключения магистралей выполняется в обратном порядке. Когда установка будет завершена, производится регулировка клапанов и натяжка ремешка газораспределительного механизма.

Замена Прокладки Гбц Ваз 2112 16 Клапанов

Как без помощи других поменять прокладки ГБЦ для ВАЗ-2112 16-ти клапанов

Реальная забота об автомобиле заключается не только лишь в поддержании его чистоты, да и в неизменном контроле технического состояния транспорта и, естественно, своевременном обнаружении поломок.

Только исправный автотранспорт сумеет нормально работать, а человек, движущийся в нем, будет в абсолютной безопасности.

Как можно самостоятельно обнаружить неисправность прокладки ГБЦ

Обладатели всех автомобилей, в том числе и ВАЗ-2112 16-ти клапанов, должны повсевременно осматривать свою машину, следить, не возникают ли под ней маслянистые пятна, прислушиваться, как работает движок транспорта.

Если при осмотре будут обнаружены маслянистые выделения, в том месте, которое является соединительным относительно ГБЦ и блока цилиндра, необходимо направить внимание на прокладку. В большинстве случаев такие потеки возникают из-за прогорания прокладки, а для устранения таковой неисправности нужна немедленная замена элемента ГБЦ для 16-клапанного мотора ВАЗ-2112

Замена производится довольно просто, поэтому каждый автолюбитель сможет сделать такую операцию самостоятельно

В большинстве случаев такие потеки возникают из-за прогорания прокладки, а для устранения таковой неисправности нужна немедленная замена элемента ГБЦ для 16-клапанного мотора ВАЗ-2112. Замена производится довольно просто, поэтому каждый автолюбитель сможет сделать такую операцию самостоятельно.

Как проводится замена прокладки ГБЦ своими руками

Перед тем как приступить к починке автомобиля, необходимо подготовить все инструменты, которые потребует замена прокладки ГБЦ на двигателе в 16 клапанов ВАЗ-2112:

  • автомобильные ключи накладного и гаечного видов;
  • ключ динамометрического предназначения;
  • качественную новую прокладку;
  • емкость для слива жидкого вещества.

Если замена прокладки ГБЦ производится в специальной яме, предназначенной для осмотра автотранспорта, то весь процесс будет намного упрощен. Когда такого углубления нет, то можно выполнить данную операцию и без нее, если совершать манипуляции поэтапно, с учетом всех рекомендаций.

Поэтапная замена изношенной детали

Как говорилось ранее, заменить прокладки в ВАЗ-2112 16-ти клапанов можно самостоятельно, если делать всю работу поэтапно:

  1. Отключить клемму от автомобильного аккумулятора.
  2. Слить охлаждающее вещество в заранее подготовленную емкость.
  3. Если нужно провести починку в машине, которая только что была в эксплуатации, то обязательно сбрасывается давление топливной системы. Чтобы провести данную манипуляцию, необходимо отсоединить провода, которые идут в топливный насос от всех соединительных проводов машины.
  4. Приемная труба выхлопной системы отсоединяется от коллектора.
  5. Приступают к снятию термостата.
  6. Как только соединительные крепления термостата будут отвинчены, деталь следует перенаправить в сторону, чтобы было удобно проводить демонтаж неразборной головки, так как заменить необходимо лишь прокладки 16-ти клапанов ВАЗ-2112.
  7. Корпус подшипников и рама топливной системы должны быть сняты вместе с ГБЦ.
  8. Снимается с постоянного места датчики, которые указывают на уровень давления масла.
  9. При помощи ключа отвинчивается крепеж, который фиксировал ремень ГРМ, снимается ролик натяжения.
  10. С помощью дополнительного инструмента необходимо зафиксировать зубчатый шкив, чтобы он не мог изменить своего положения, после устраняется элемент крепежа и снимается вместе с соединительной шайбой.
  11. Снимается шкив с распредвала при помощи двух надежных отверток.
  12. Отвинчиваются крепления, которые фиксировали температурный датчик и систему, отвечающую за охлаждение.
  13. Последним этапом процесса замены прокладки ГБЦ в 16-клапанном двигателе ВАЗ-2112 является вынимание с агрегата всех вывинченных болтов вместе с шайбами, а вместе с агрегатом достается и прогоревшая прокладка, которую необходимо незамедлительно заменить.

Рекомендации относительно сборки ГБЦ

Перед тем как приступить к сборке всех составляющих, следует устранить любые загрязнения, которые могли остаться из-за прогоревшего расходного материала. На резьбе не должно быть маслянистых пятен или иных потеков. Новые прокладки устанавливают в таком положении, чтобы их внешняя часть была направлена в сторону втулок.

Перед тем как устанавливать ГБЦ на постоянное место, следует тщательно проверить соответствие всех меток относительно валов. Все болты должны быть закручены прочно и надежно, для этого используется подходящий по размеру и форме исполнения инструмент.

Очистка клапанных каналов

Чтобы снять любой клапан, потребуется удалить распредвал. Все винты на корпусе подшипников надо отворачивать равномерно, а затягивают их с усилием 10 Н*м. Гидрокомпенсатор можно будет удалить магнитом, а затем клапан рассухаривают, сжав пружину съёмником (см. фото).

Как удалить клапан

В каналах клапанов может находиться нагар. Его счищают:

  • Плоской отвёрткой;
  • Шлифовальным войлоком.

Притирку проводят так: на клапан одевают патрубок из резины, наносят пасту с алмазной крошкой (одну каплю), затем клапан вдавливают в канал и прокручивают. Можно будет поменять и маслосъёмные колпачки (2112-1007026). Тут не обойтись без специального съёмника.

Съёмник для колпачков

На любом авто, в том числе на ВАЗ-2112, ремонт ГБЦ сводится к чистке и проверке, а также к исправлению дефектов геометрии. В последнем случае речь идёт о фрезеровке. Наличие трещин и сколов – повод для замены, а не для ремонта.

Небольшой фотоотчёт

Прогоревший клапан видно сразу.

Прогорел один клапан в цилиндре 2

В каждом клапанном канале обнаружился нагар.

Слой нагара в каналах ГБЦ

Ремонт: чистка всех каналов, замена клапана с выполнением притирки. Непосредственное выполнение ремонта ГБЦ ВАЗ 2112 потребует несколько операций, в которых необходимо некоторое специальное оборудование. Конечно, в домашних условиях нет такой возможности, и автолюбители просто проводят замену изношенных деталей. Далее, рассмотрим процесс ремонта головки блока, а также некоторые нюансы, связанные с этой работой.

Этапы ремонта головки блока

Прежде чем, приступить непосредственно к процессу ремонта ГБЦ стоит отметить, что головка должна быть полностью разобрана и куплены все необходимые запасные части. Рассмотрим процесс полного капитального ремонта головка блока цилиндров.

Установка и замена распредвалов ВАЗ-2112 16 клапанов фото, видео

Замена распределительных валов на 16-клапанном двигателе ВАЗ-2112 происходит при их износе и выработке опорных шеек. Чаще всего это происходит тогда, когда проходит время капитального ремонта силового блока или ГБЦ. Это достаточно сложная процедура, но ее реально сделать своими руками.

На видео ниже установка распредвалов и разрезных шестерён на 16-ти клапанный двигатель семейства ВАЗ

https://youtube.com/watch?v=rR42oOIgHEE

Видео материал расскажет, как заменить распределительные валы на ВАЗ-2112 16 клапанов, даст некоторые рекомендации и советы.

Процесс замены распредвалов

Распределительные валы с шестернями и крепежными элементами

Для того, чтобы установить распределительные валы на ВАЗ-2112 16 клапанов их необходимо сначала демонтировать. Как и любая запасная часть, они устанавливаются в обратном порядке от разборки.

Итак, рассмотрим, поэтапный процесс снятия и установки впускного и выпускного распределительного вала.

Демонтаж распределительных валов

  1. Для начала, как и при любых ремонтных операциях, необходимо демонтировать «клемму-минус» с АКБ.
  2. Снимаем крышку ремня привода ГРМ.

Выкрутив крепежные болты, которые указанные на схеме снимаем крышку ГРМ

Теперь, необходимо демонтировать клапанную крышку

Обратите внимание, что при сборке необходимо соблюдать порядок затяжки болтов

Выкрутив гайки крепления снимаем клапанную крышку

Отсоединяем провода датчика аварийного давления масла, а затем выкручиваем его.

Отсоединяем датчик аварийного давления масла

При помощи торцового ключа или головки на 8 выкручиваем 20 болтов крепления крышки распределительных валов.

Схема демонтажа и затяжки болтов корпуса подшипника распредвалов

Демонтируем корпус подшипников распредвала.
Теперь, имеется свободный доступ к двум заглушкам, которые расположены на задней стороне ГБЦ. Вынимаем их.

C заглушками распредвала надо быть аккуратным, если не верно их установить, то вытечет масло. Вовремя не заметите, сократите ресурс двигателя или «встрянете на капремонт»

Снимаем две задние заглушки головки блока

Вынимаем впускной распредвал.
Вынимаем выпускной распредвал.

Вынимаем распределительные валы с посадочных мест

Выпрессовываем сальники с распределительных валов.

Снимаем сальники с распредвала. Если он не снимается, аккуратно разрежьте его или подденьте отверткой.

Установка распределительных валов

Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:

  1. Моторным маслом смазываем кулачки и опорные шейки валов.

Смазываем шейки и кулачки распределительного вала моторным маслом

Укладываем каждый распределительный вал на свое посадочное место. Стоит учитывать, что распредвалы не взаимозаменяемые, поэтому путать их нельзя.

Слева показан впускной распредвал, а справа выпускной

Наносим на поверхность головки блока и корпуса подшипника распределительных валов герметик.

Как необходимо наносить герметик на крышку корпуса подшипников распредвала

Ставим на место крышку распредвалов и головку блока. Равномерно затягиваем болты с определённым моментом.
Прессуем новые сальники и устанавливаем задние заглушки.

Прессуем новые сальники в на распределительные валы

Собираем остальные детали, которые были снятые с автомобиля.

Распределительные валы головки блока цилиндров для ВАЗ-2112 производятся только заводом изготовителем, поэтому аналоги искать не стоит.

Оригинальные каталожные номера: впускной – 2112-1006015, выпускной – 2112-1006014. Каждый распределительный вал стоит в среднем около 3000 рублей.

Маркировка впускного распредвала Маркировка выпускного распредвала

При установке корпуса подшипников и головки блока нельзя наносить герметик, который содержит силикон. Это связано с тем, что мотор нагревается, а соответственно и герметик, который выделяет пары, что могут попасть в цилиндры и далее по системе. Использовать стоит герметик, у которого в инструкции или на упаковке указано, что он безопасен для датчика кислорода.

При нанесении герметика на полости, не стоит много его наносить, ведь при затяжке болтов он может попасть внутрь и это приведет к закупориванию масляных каналов, а соответственно не будет смазки. Отсутствие смазочной жидкости приведет к повышенному износу деталей, которые быстро выйдут из строя.

Замена и установка распределительных валов на 16-клапанный ВАЗ-2112 проводится не совсем легко, но вполне реально

Главное, для обеспечения результата, это осторожность и выполнение инструкций. Стоит отдельно отметить, что впускной и выпускной распределительный вал разные, и не взаимозаменяемые. На впускной есть дополнительная каемочка под датчик фаз

На впускной есть дополнительная каемочка под датчик фаз.

Как проводится замена прокладки ГБЦ своими руками

Перед тем как приступить к починке автомобиля, необходимо подготовить все инструменты, которые потребует замена прокладки ГБЦ на двигателе в 16 клапанов ВАЗ-2112:

  • автомобильные ключи накладного и гаечного видов;
  • ключ динамометрического предназначения;
  • качественную новую прокладку;
  • емкость для слива жидкого вещества.

Если замена прокладки ГБЦ производится в специальной яме, предназначенной для осмотра автотранспорта, то весь процесс будет намного упрощен. Когда такого углубления нет, то можно выполнить данную операцию и без нее, если совершать манипуляции поэтапно, с учетом всех рекомендаций.

Как поменять прокладку головки блока цилиндров ВАЗ 2112 самому?

Когда наблюдается течь в месте, где соединяется блок цилиндров с ГБЦ, часто ее причиной является прогоревшая прокладка. В таком случае необходима замена прокладки ГБЦ ВАЗ 2112 16 клапанов. которую можно поменять своими руками. В статье есть подробная инструкция, как это сделать, а также прилагается соответствующее видео.

Когда пора менять?

Прокладка служит для уплотнения соединения головки с блоком цилиндров. Существует несколько ее видов:

  • Асбестовые. Главное преимущество: минимальная усадка и отличная восстанавливаемость.
  • Металлические. Это одни самых надежных и качественных расходных материалов.

Новая металлическая прокладка ГБЦ

Безасбестовые. Применяются в качестве ремкомплектов. Основные плюсы: эластичность, термостойкость, упругость.

Регламент замены прокладки ГБЦ на ВАЗ 2112 16 клапанов указан в мануале, но это не является основной причиной. Существует ряд признаков, по которым определяется необходимость замены:

  • протечка моторного масла или тосола в области соединения;
  • белый пар, присутствующий в выхлопных газах, говорит о попадании тосола в цилиндры;
  • при попадании отработанных газов в охлаждающую систему появляется пена на горловине расширительного бака;
  • присутствие масляных пятен в охлаждающей жидкости (ОЖ), говорит о негерметичности соединения;
  • наличие белого налета на масляном щупе свидетельствует, что в моторном масле присутствует тосол, причиной этого может быть испорченная прокладка.

Процесс замены для 16 клапанного авто

Процедура замены прокладки ГБЦ на ВАЗ 2112 с двигателями, которые имеют 8 и 16 клапанов похожа. Для ее проведения необходимо приготовить:

  • набор накидных и гаечных ключей;
  • динамометрический ключ;
  • новый расходный материал;
  • тару для слива ОЖ;
  • чистые тряпки.

Для удобства проведения процедуры лучше воспользоваться эстакадой или смотровой ямой.

Мотор ВАЗ 2112 16 клапанов

Этапы

  1. В первую очередь следует обесточить автомобиль путем снятия минусовой клеммы с АКБ.
  2. Затем необходимо слить тосол в приготовленную емкость.
  3. Если ремонт осуществляется после поездки, то в топливной системе необходимо сбросить давление. Для этого нужно нажать на защелку и отсоединить провода топливного насоса от других проводов.
  4. На следующем этапе от выпускного коллектора необходимо отсоединить приемную трубу выхлопной системы.
  5. Далее снимается термостат.
  6. После откручивания гаек крепления кронштейна, его следует отвести в сторону.
  7. Так как меняется только прокладка, головка демонтируется в сборе с распредвалами.
  8. Вместе с головкой блока цилиндров снимается корпус подшипников и топливная рама.
  9. Затем нужно отсоединить датчик, показывающий уровень давления масла в двигателе и датчик положения распредвалов.
  10. Далее ослабляем болт натяжителя и снимаем зубчатый ремень ГРМ, следом снимается натяжной ролик.
  11. Зубчатый шкив нужно зафиксировать, чтобы он не проворачивался. Затем следует отвернуть крепежный болт и снять его с шайбой.
  12. Далее, воспользовавшись двумя отвертками, нужно снять шкив с распредвала.
  13. На следующем шаге отсоединяется система охлаждения и датчик температуры ОЖ.
  14. Для окончательного демонтажа на силовом агрегате с 16 клапанами нужно вывернуть согласно схеме болты и вынуть их вместе с шайбами.
  15. Вместе с ГБЦ снимается старая прокладка.

Демонтируем ГБЦ вместе с прокладкой

Перед установкой нового расходника поверхность в месте соединения следует очистить от остатков старой прокладки и загрязнений.
Резьбовые отверстия должны быть очищены от ОЖ и моторного масла.
Новый расходник устанавливается по направляющим втулкам. Отверстие, через которое поступает масло, нужно разместить так, чтобы оно располагалось, как показано на фото.

Отверстие с медной оконтовкой

Прежде чем монтировать головку блока цилиндров на место, следует проверить все метки на валах.
Закручиваются винты согласно схеме на фото в 4 этапа. Момент, с каким болты затягиваются, указан в инструкции по эксплуатации ВАЗ 2112.

Схема закручивания крепежных болтов

Сборка осуществляется в обратной последовательности.
После сборки выполняется необходимая регулировка клапанов и натяжение ремня ГРМ.

Таким образом, замена прокладки ГБЦ на ВАЗ 2112 16 клапанов #8212; несложный процесс, важно, соблюдать последовательность разборки и сборки. Вы меняли самостоятельно прокладку ГБЦ на ВАЗ 2112?

Вы меняли самостоятельно прокладку ГБЦ на ВАЗ 2112?

Устройство 16 клапанного двигателя Ваз 2110, Ваз 2111, Ваз 2112 своими руками

Видео «Наглядное пособие по замене прокладки ГБЦ»

Пользователь Вячеслав Кравченко предлагает ознакомиться с процессом замены прокладки головки блока цилиндров на примере шестнадцатиклапанной «Десятки».

Многие владельцы предпочитают самостоятельно ремонтировать авто, поэтому им будет полезно знать, как производится замена прокладки ГБЦ на ВАЗ 2110 (2112) 8 и 16 клапанов. Эта деталь в общей конструкции двигателя играет важную роль. Выполнить самостоятельно такую операцию возможно, но потребуется применение специального динамометрического ключа для затяжки болтов крепления головки к блоку цилиндров. В большинстве гаражных кооперативов его можно легко отыскать.

Замена прокладки ГБЦ на ВАЗ 2110 (2112) 8 и 16 клапанов

производится при каждом снятии головки с блока цилиндров. Это предусмотрено условиями технического обслуживания, эксплуатации и ремонта этого автомобиля. Процедура выполнения замены сама по себе важная, но примерно одинаковая, за редким исключением, для всех моделей машин. Поэтому, считаем, статья будет полезной для многих владельцев авто.

Что она собой представляет?

Эта деталь двигателей внутреннего сгорания служит уплотнителем места, в котором происходит соединение ГБЦ с блоком цилиндров. На двигателе имеется ещё одна прокладка, которая уплотняет крышку клапанного механизма с ГБЦ. Путать эти детали между собой нельзя, это совсем разные изделия, их конструкция, назначение и применение разное.

Этой деталью происходит уплотнение сразу трёх раздельных, но связанных между собой систем двигателя. Это системы смазки, охлаждения и газораспределения. Именно из-за этого к ней применяются весьма высокие требования. В процессе сжатия топливной смеси в камере сгорания создаётся высокое давление, поэтому после каждого снятия ГБЦ нужно производить замену прокладки.

Если её использовать повторно, это может привести к её прогоранию, в результате которого произойдёт смешивание моторного масла с охлаждающей жидкостью. Это значит, что придётся менять кроме неё ещё и моторное масло с фильтром, и тосол в системе охлаждения. Производится несколько разновидностей таких изделий:

  • Прокладки, изготовленные на безасбестовой основе, их характеризуют как изделия, которые хорошо восстанавливаются и имеют минимальную усадку;
  • Изделия, изготовленные на основе асбеста . Отмечается их высокая термостойкость, наличие упругости и эластичности. Рекомендованы они для использования в качестве рем комплектов;
  • Прокладки из металла . Считаются сегодня изделиями, которые обладают высокой эффективностью и качеством, позволяют равномерно распределять создаваемое давление по всей уплотняемой поверхности.

Повод для её замены

Причин для этого может быть много, как для машин с пробегом, так и для новых автомобилей. В большинстве случаев предсказать сроки её замены невозможно. Имеются отдельные признаки, по которым можно судить о необходимости такой операции, однако часто это наступает внезапно.

Давайте рассмотрим несколько, наиболее часто встречающихся, признаков:

  • Замечено появление капель моторного масла или охлаждающей жидкости в месте уплотнения головки и блока;
  • Наличие выхлопа белесого цвета из выхлопной трубы является свидетельством проникновением охлаждающей жидкости из-за прогара прокладки;
  • При проверке уровня масла на щупе замечено , это признак попадания ОЖ в систему смазки;
  • Наличие масляных пятен в ОЖ, которые можно заметить в расширительном бачке или радиаторе;
  • Пузырение охлаждающей жидкости является свидетельством прорыва выхлопных газов через прогар прокладки в систему охлаждения двигателя.

Замена седел клапанов

При прогаре седел и их разрушении, а также если сильно утоплены в
тело головки («просажены») или подвергались неоднократной зенковке требуется их
замена. Замена седел производится на фрезерном станке. Дефектное седло растачивается фрезой и удаляется из гнезда. Затем головку, согласно технологии, помещают в термопечь и нагревают до 120-150 градусов. Заготовки седел в виде колец помещают в жидкий азот для снижения их температуры до минус 40 град. Щипцами укладывают охлажденные кольца будущих седел в гнезда и легким постукиванием запрессовывают в тело головки. Дальнейшие операции по обработке фасок седел выполняются на специальном фрезерном станке или вручную набором фрез.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
