Меняем подшипник задней ступицы на Рено Дастер 4х4: артикулы и видео

Причины и диагностика

Причиной поломки узла является механический износ, который ускоряется при ударных нагрузках. Подшипник оснащается защитными манжетами, под которыми находится запас заводской смазки. При недостаточном количестве масла или попадании на беговые дорожки абразивного материала (например, песка) износ деталей ускоряется.

Для диагностики состояния подшипника необходимо:

  1. Установить автомобиль на подъемник или приподнять кузов домкратом.
  2. Прокрутить колесо рукой и попробовать с усилием покачать ступицу, прикладывая ее к боковинам шины.

Методика позволяет определить степень износа узла на Renault Duster с передними ведущими колесами. Если машина имеет полный привод, то раскрутить покрышку с диском вручную до необходимой частоты невозможно. Дополнительная проверка проводится на ходу (при движении по ровному шоссе со скоростью от 50 км/ч). В случае с изношенным подшипником тональность гула изменяется в другом направлении движения машины из-за снижения нагрузки. Например, если при повороте направо шум пропадает, то необходимо поменять опору в правой ступице.

Инструкция по замене подшипника

Замена изношенного шарикового подшипника состоит из следующих этапов:

  • подготовки автомобиля к ремонтным работам;
  • снятия заднего колеса и тормозного механизма;
  • демонтажа кулака с рычагов и наконечника полуоси;
  • удаления колец изношенной опоры;
  • установки нового элемента;
  • обратной сборки ступицы и тормозного механизма;
  • удаления воздуха из магистралей тормозных контуров;
  • проверки работоспособности узла.

Подготовка к замене элемента

Для выполнения ремонтных работ потребуется набор инструментов:

  • винтовой съемник для демонтажа подшипников или набор оправок для выбивания колец;
  • комплект гаечных ключей для 6-гранных гаек;
  • набор головок для винтов Torx;
  • плоскогубцы;
  • отвертки с плоским жалом;
  • молоток;
  • зубило.

Автомобиль устанавливается на ровной площадке и фиксируется при помощи упоров, расположенных под передними шинами. Стояночный тормоз находится в выключенном состоянии, селектор коробки передач устанавливается в позицию парковки или в нейтральное положение (зависит от типа трансмиссии).

Перечень действий при подготовке к снятию кулака задней подвески:

  1. Снять клемму с отрицательного полюса батареи.
  2. Снять декоративную крышку на литом диске, а затем отвернуть болты крепления колеса к ступице.
  3. Через отверстие в барабане свести колодки, а затем отвернуть 2 винта крепления.
  4. Снять барабан, отсоединить стяжные пружины и регулятор зазора. Для удаления продуктов износа используется металлическая щетка, заржавевшие элементы обрабатываются жидкостью типа WD40.
  5. Демонтировать тормозные накладки, которые установлены на направляющих штырях, вынимающихся через отверстия на тормозном щите. В процессе разборки отсоединяется трос стояночного тормоза, который аккуратно отводится в сторону и крепится в натянутом состоянии.
  6. Отвернуть штуцер тормозной трубки от механизма.

Снятие старого элемента

Для демонтажа подшипника необходимо:

  1. Открутить гайку, удерживающую болт крепления поперечного рычага на корпусе кулака. Болт выбивается из отверстия, что позволяет отвести тягу в сторону.
  2. Отвернуть болт крепления продольного рычага. Если на деталях присутствуют следы коррозии, то резьбовые соединения обрабатываются жидкостью WD40, позволяющей удалить загрязнения.
  3. По аналогичной методике отделить передний поперечный элемент задней подвески.
  4. Отвернуть винт, удерживающий сенсор частоты вращения колеса (используется для работы системы ABS).
  5. При помощи гаечного ключа выкрутить болты крепления кулака к трубе амортизатора.
  6. Выкрутить гайку крепления приводного вала к ступице, а затем демонтировать кулак в сборе с подшипником со шлицевого наконечника. Если хвостовик не выходит из посадочного гнезда, то допускается использовать молоток: удары наносятся через оправку из древесины или мягкого металла.
  7. При помощи плоскогубцев вынуть стопорное кольцо, предохраняющее внешнее кольцо подшипника от выхода из посадочного гнезда.
  8. Установить кулак на тиски и выбить ступицу молотком с оправой (например, отрезок трубы или головку торцевого типа). На снятой ступице может остаться часть внутреннего кольца подшипниковой опоры. Для снятия элемента используется винтовой съемник, который цепляет кольцо за канавку для шариков. Возможно использование абразивного инструмента или зубила, но в этом случае есть риск повреждения посадочной поверхности.
  9. Выбить внешнее кольцо при помощи оправки подходящего диаметра.
  10. Протереть посадочные поверхности от грязи и следов ржавчины. Перед обратной сборкой рекомендуется нанести тонкий слой густой смазки (например, Литол-24), облегчающей установку нового подшипника.

Запрессовка нового подшипника

Возможные способы установки новой детали:

  1. После нагрева корпуса ступицы горелкой подшипник вставляется в гнездо без перекосов, а затем забивается при помощи оправки. Вспомогательный инструмент должен иметь размер, который на 0,5-0,7 мм меньше диаметра отверстия в кулаке, и воздействовать на внешнее кольцо опоры.
  2. Установить шариковый подшипник в гнездо, предварительно смазанное маслом. Нагревать его не требуется. Вдавить элемент винтовым съемником с чашкой, которая воздействует на внешнее кольцо и свободно вынимается из отверстия в кулаке.
  3. Предварительно совместить подшипник и кулак, а затем установить деталь при помощи гидравлического пресса. В процессе монтажа необходимо визуально контролировать положение деталей: при перекосе кольцо подшипника может лопнуть.

Характеристики “родного” подшипника

Спереди на автомобиле используется поворотный кулак, закрепленный на стойке амортизатора и рычаге. Через внутреннее кольцо ступичного шарикоподшипника проходит вал привода передних колес. Кулак отклоняется с помощью рулевых наконечников, связанных с рейкой. Угол поворота ограничен конструкцией рейки, амортизатор и рычаг оснащены подвижными элементами, допускающими свободный ход управляемого кулака.

Размеры шарикового подшипника передней ступицы не зависят от схемы трансмиссии и рабочего объема двигателя автомобиля.

Машины с передними ведущими колесами оснащаются задней торсионной балкой с шарикоподшипниками, расположенными внутри тормозного барабана. Рабочее положение шарикоподшипника обеспечивается центральной гайкой, которая закрывается декоративной заглушкой. На автомобилях с системой привода 4х4 применяется рычажная задняя подвеска с кулаком, внутри которого расположены ступица и шарикоподшипник. Завод не регламентирует ресурс деталей – скорость износа зависит от условий эксплуатации и качества комплектующих.

Средняя стоимость

Средняя стоимость деталей приведена в таблице.

Место установкиОригинал, руб.SNR, руб.SKF, руб.
Передние ступицы325020002300
Задняя балка305022001400
Задняя рычажная подвеска230023003700

Как запрессовать ступичный подшипник

При установке шарикоподшипника следует учитывать положение детали. Одна сторона узла намагничена и используется датчиком ABS для определения частоты вращения колеса. Ошибка при установке приводит к включению контрольной лампы в комбинации приборов. Подшипник запрессовывается в корпус поворотного кулака с помощью оправки, воздействующей на внешнее кольцо.

При нанесении ударов по внутреннему кольцу шарикоподшипника происходит необратимое повреждение узла. Деталь забивается в корпус без перекосов до упора, внутренняя часть фиксируется подставкой.

После установки детали следует аккуратно смонтировать пружинное кольцо, а затем приступить к обратной сборке подвески.

Рено Дастер 4х4: замена заднего ступичного подшипника — пошаговое руководство

Задний ступичный подшипник Рено Дастер 4х4 меняется в 6 этапов:1. Подготовка к ремонтным работам;2. Снятие колеса, тормозного барабана, колодок;3. Снятие кулака со ступицей;4. Выпрессовка ступицы с шарикоподшипником;5. Замена и запрессовка новой детали;6. Обратная сборка узла, установка на автомобиль.

Подготовка к снятию и замене подшипника ступицы

Перед заменой и разборкой узла ознакомьтесь с устройством подвески авто, а так же с элементами кулака.

Подготовьте набор инструментов по списку:

  • Чашечный съемник ступичных подшипников;
  • Оправку для выпрессовки деталей;
  • Набор ключей, вороток или головок с трещоткой (30, 18, 17, 16);
  • Ключ Торкс Т-40 (шестигранник);
  • Отвертки, пассатижи;
  • Молоток, зубило;
  • Домкрат.

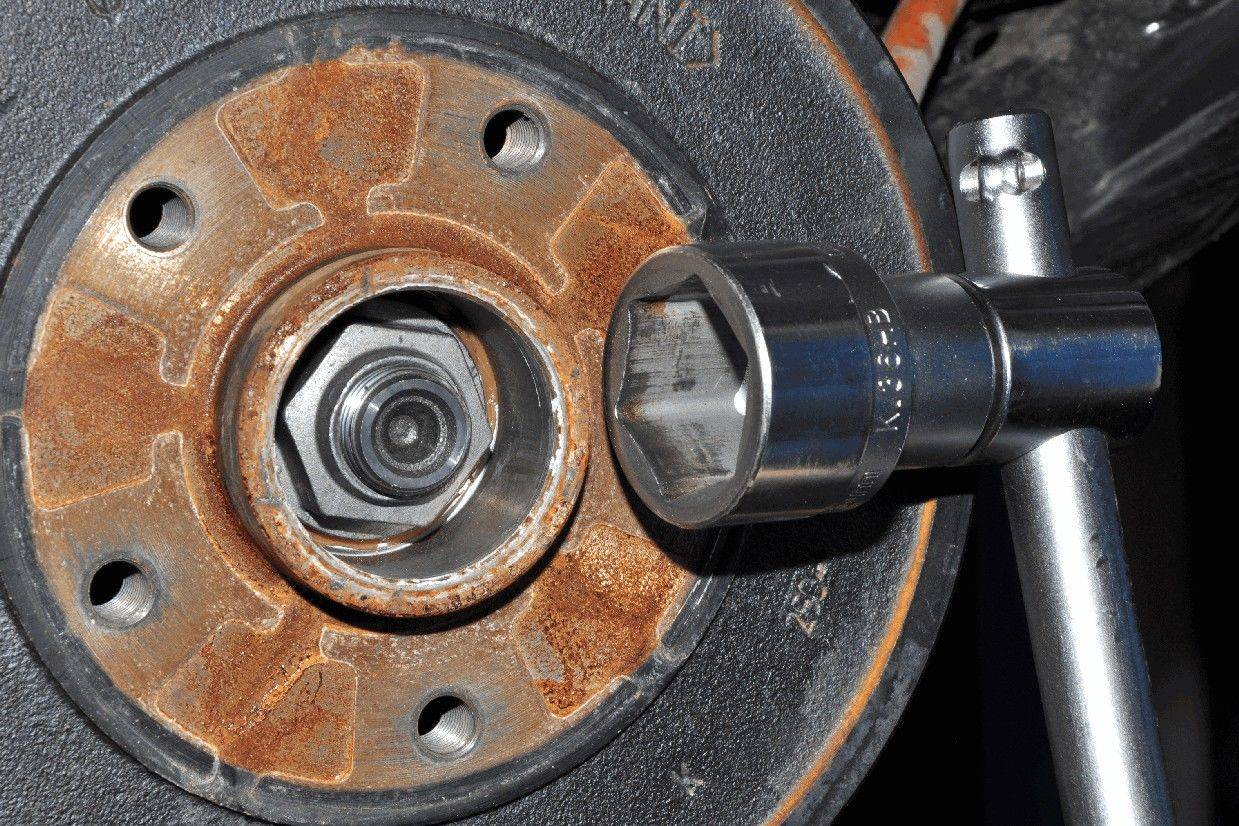

  • Сначала ослабляем колёсные болты, а затем ступичную гайку.
  • Устанавливаем автомобиль на домкрат, ставим подпорку.
  • Открутив болты, снимаем колесо.
  • Находим и вынимаем датчик скорости из кулака.
  • Теперь переходим к снятию тормозного барабана. Ослабьте пружину у колодок, отверткой через отверстия в барабане, перед этим обязательно снимите авто с тормозов. Откручиваем винты барабана ключом Торкс Т-40.
  • Затем снимаем барабан. При «спекании» с колодками воспользуйтесь WD-40.

  • Находим и снимаем отверткой верхнюю стягивающую пружину.
  • Теперь с обеих сторон вытаскиваем боковую пружину с чашкой , тем самым освободив колодки.

Далее требуется открутить кулак от элементов подвески (смотри фото):

— Амортизационной стойки;— Поперечных и продольных рычагов подвески;— Шлицевого вала корпуса шарнира привода колёс (ШРУС).

  • Сняв кулак в сборе со ступицей и подшипником, ставим его на губки тисков или просим помощника подержать конструкцию.
  • Выпрессовываем ступицу из кулака, используя молоток с оправой нужного размера. (в этом случае применяли удлинитель головки на 32). Выбив ступицу, на ней останется внутренняя обойма ступичного шарикоподшипника, а внутри кулачка наружная часть с сепаратором и шариками.
  • Далее снимаем стопорное кольцо с внутренней стороны снятого узла.

  • Выбиваем наружное кольцо ступичного подшипника, используем молоток с оправой такого размера, чтобы она упиралась в торец обоймы, но не задевала корпус кулака.
  • Далее стаскиваем внутреннюю обойму со ступицы, для этого понадобиться острое зубило.

Запрессовка нового заднего ступичного подшипника Рено Дастер

Запрессовать (вставить) подшипник ступицы в кулак, а так же установить ступицу можно несколькими методами:— Выбивание, применяя молоток с оправой;— Чашечным съемником с упорными дисками;— Прессом, применяя оправу.Способы имеют плюсы и минусы, а так же разную доступность. Самый простой первый вариант установки, но он не точный и не надежный. Пресс есть не у каждого автомобилиста, а вот чашечный съемник – это оптимальный вариант, стоимость устройства 500 рублей, но выручит он вас не один раз. Рассмотрим три варианта замены (запрессовки) подшипника ступицы.

Первый способ замены:

  • Установите корпус кулака на жесткую и ровную поверхность, предварительно смажьте посадочную поверхность, а так же нагрейте горелкой.
  • Наживите подшипник в посадочное отверстие, ровно и без перекосов. Затем предварительно сделайте сильное нажатие на подшипник, чтобы он вошел на 1-2 мм.
  • Возьмите оправку, или другой подходящий цилиндрический стальной элемент, наружный диаметр которого должен равняться размеру наружного кольца подшипника.
  • Наставьте оправку на подшипник, равномерными ударами запрессуйте деталь.

Второй способ замены:

  • Выполните пункты 1 и 2 из предыдущего метода, за исключением нагрева.
  • Болт съемника вставьте в отверстие кулака и в шарикоподшипник ступицы.
  • Соедините болт устройства с диском чашкой, размер которых следует подбирать, так же, как диаметр оправки, чашкой упираемся в корпус детали.
  • Закрутите гайку съемника сначала вручную, затем, при достижении натяга, используйте головку с трещоткой. Следите за параллельностью торца подшипника относительно кулака.

Третий способ замены:

  • Установите кулак на плиту пресса, как показано на фото.
  • Ровно поставьте подшипник как в предыдущих вариантах монтажа, сверху устанавливается оправа.
  • Усилием пресса впрессуйте подшипник на место.

Прессовка ступицы в кулак и сборка узла

  • Следующий шаг – это установка стопорного кольца в канавку корпуса.
  • Потом в отверстие шарикоподшипника ступицы вставляется ступица
  • Соединяются детали так же с натягом, поэтому запрессовка делается рассказанными выше способом.
  • После сборки, конструкцию проверяют на легкость вращения и сопряжение элементов. Далее узел крепится к подвеске и собирается в обратной последовательности.

Это интересно: Установка маслёнок и замена рулевых наконечников Renault Duster

Основные правила при замене подшипника задней ступицы на Рено Дастер

Прежде всего, замена подшипника на левом и правом колесе будет идентичной. Соответственно, достаточно будет изучить порядок действий, которые необходимо выполнить для проведения ремонтных работ на одном колесе, чтобы иметь представления о замене подшипников.

Кроме того, перед выполнением работ необходимо заранее подготовить все инструменты, запасные детали и требующиеся в процессе замены подшипника предметы.

В данном случае, помимо самого подшипника потребуется:

  1. инструмент для разборки,
  2. тиски,
  3. пара деревянных брусков.

Порядок проведения работ по замене

Порядок проведения действий можно выразить в виде пошаговой инструкции, каждый шаг из которой потребует использования отдельного инструмента.

  1. Снятие колеса.

  2. Снятие тормозного барабана. Подробно в материале: замена тормозного барабана на Рено Дастер.
  3. Снятие колодок. Подробно в материале: меняем задние тормозные колодки на Рено Дастер своими руками.
  4. Снятие в сборе кулака и ступицы, а также тормозного щита.
  5. Фиксация кулака со ступицей при помощи тисков. Зафиксировав кулак, проводится снятие ступицы при помощи оправки или инструментальной головки. Ступица может сняться полностью или на ней останется внутреннее кольцо сломанного подшипника.
  6. Снятие кольца подшипника. Для этого действия необходимо освободить тиски от кулака и зажать в нем ступицу (фланец). Кольцо снимается при помощи зубила, которое устанавливается в торец подшипника. Удары наносятся по кругу кольца, смещая зубило и сдвигая подшипник по ступице. При этом, действовать нужно аккуратно, не повреждая ступицу.
  7. Для окончательного снятия внутреннего кольца потребуется использовать специальный съемник, который зацепляет лапами за края подшипника. Аккуратными движениями кольцо снимается полностью.
  8. Снятие стопорного кольца. Для его снятия требуется использовать приготовленные заранее щипцы, которые позволяют легко вынуть кольцо из паза и не повредить его.
  9. Выпрессовка подшипника. Для окончательного снятия подшипника уже с кулака его нужно зафиксировать на губках тисков или двух деревянных брусках. Используя инструментальную головку или специальную оправку и молоток аккуратными и легкими ударами, кольцо подшипника выбивается из кулака.

На этом этапе подшипник будет снят и узлы автомобиля готовы к установке новой детали. Однако, перед установкой подшипника следует тщательно очистить посадочное место. Также будет актуально проверить его целостность и наличие повреждений. После этого проводится проверка паза, в который будет устанавливаться стопорное кольцо, который также требуется очистить.

Установка нового подшипника

  1. В первую очередь, необходимо осмотреть ступицу и избавиться от возможных заусенец, оставленных зубилом во время съема кольца подшипника. Для этого можно использовать обычный надфиль или наждачную бумагу.
  2. Далее выполняется запрессовка самого подшипника, для чего используется съемник. При отсутствии съемника можно использовать молоток, усилие удара которого должно приходиться только на наружное кольцо.
  3. Запрессовав подшипник, устанавливается при помощи щипцов стопорное кольцо. После установки кольца подшипник запрессовывается в ступицу, а чашка съемника при этом должна опираться только на внутреннее кольцо. Последующие действия будут аналогичными разборке и выполняются в обратном порядке.

Пошаговый порядок замены 4х4

Подробно о замене передних тормозных колодок на Рено Дастер в материале: замена передних тормозных колодок.

Перед тем как приступить к замене задних тормозных колодок, откройте бачок с тормозной жидкостью под капотом, и если её уровень близок к отметке MAX, то заблаговременно откачайте её с помощью шприца.

Обратите внимание!

Замену тормозных колодок на Рено Дастер следует менять только комплектом – т.е всех четырех элементов. Замена же их только с одной стороны, может привести не только к неравномерному износу самих колодок, но и частичному уходу автомобиля в сторону при движении.

  • Первым делом, надежно фиксируем автомобиль на земле и снимаем колёса, которые с завода идут 14-го радиуса.
  • Для того, чтобы демонтировать барабан, колодки между собой нужно сжать.

Чтобы свести их, и освободить барабан, необходимо плоскую отвёртку поместить в отверстие предназначенное для болта фиксации колеса.

Далее на ощупь нужно найти храпововую гайку в механизме управления зазором колодок и барабана, и поворачивать её снизу-вверх, уменьшая длину в распорном приспособлении.

Гайка находится в верхней части тормозного барабана.

Для наибольшей наглядности предлагаем вам фотографию устройства без барабана.

Так должно выглядеть положение отвертки внутри барабана.

Замена тормозных колодок на полноприводном автомобиле

  1. С помощью ключа TORX-40 откручиваем два винта, которые крепят барабан к ступице.

Необходимо открутить всего 2 болта.

После того, как колодки сведены и болты откручены, барабан легко снимется с посадочного места.

Тормозной механизм заднего колеса автомобиля «Рено Дастер» 4×4 со снятым барабаном: 1 — опорная стойка; 2 — чашка пружины; 3 — прижимная пружина колодки; 4 — передняя колодка; 5 — верхняя стяжная пружина; 6 —распорная планка с регулятором зазоров; 7 — колесный цилиндр; 8 — задняя тормозная колодка; 9 — пружина регулятора; 10 — рычаг привода стояночного тормоза; 11 — трос стояночного тормоза; 12 — нижняя стяжная пружина; 13 — тормозной щит.

Для того, чтобы снять пружину, достаточно поддеть лишь одну из сторон.

Снятую пружину необходимо заменить.

Эту пружину также стоит менять.

Аккуратно поддев отвёрткой, пружина легко выйдет из посадочного места.

Опора легко выйдет когда опорная стойка будет находится ровно относительно отверстия.

Эти детали не меняются, их необходимо просто отложить в сторону.

Старые колодки необходимо просто выбросить.

Снимать трос следует аккуратно, дабы не повредить оплётку.

Отсоединённые элементы откладываем в сторону.

Снятый храповый механизм прицепляем к новым тормозным колодкам.

Перед установкой новых колодок проверяем на наличие протечек тормозной цилиндр, а также очищаем всю поверхность от пыли и грязи. Далее очищаем всю резьбу на наконечнике разборной планки и гайки, смазываем храповый механизм смазкой.

Монтируем новые колодки в аналогичном порядке снятию.

Замена переднего ступичного подшипника Дастер

Перед тем, как начать ремонт, установите автомобиль на ровной поверхности. Шарикоподшипники на стороне поражения передней оси Рено Дастер меняется аналогично.

Для этого обязательно нужно снять кулак. Сам же подшипник лучше выпрессовывать съёмником. Кроме этого запаситесь съемником для стопорных колец, молотком и бородком.

Снятие поворотного кулака

Для демонстрации поворотного кулака Рено Дастер нужны:

  • балонник (ключ для снятия колёс);
  • сникёр для шаровой опоры;
  • вороток с торцевыми головками 18 и 30 мм;
  • гаечный ключ 18 мм;
  • ключ Торкс Т30.
  1. Поддомкратьте Дастер и используйте колесо.
  2. Прикрутите колесо на место, опустите домкрат.
  3. Активируйте ручной тормоз.
  4. Отвернуть гайку крепления ступицы.
  5. Для этого не практикуйте, попросите помощника сесть в машину и привыкнуть к тормозам.
  6. Снова поддомкратьте Дастер и используйте колесо.
  7. Отсоедините от кулака рулевую тягу.
  8. Демонтируйте датчик, следящий за скоростью вращения колеса.
  9. Открутите суппорт, тормозной диск и металлический защитный щиток, находящийся за ним.
  10. Палец шаровой выводит из его посадочного места в кулаке.
  11. Открутите от кулака часть стойки амортизатора.
  12. С помощью ключа Торкс Т30 открутите тормозной щиток.

Разъединить поворотный кулак и шаровую опору бывает сложно. Можно снять их с Дастера в сборе и отсоединить от друга уже потом на верстаке.

Извлечение и запрессовка подшипника ступицы Duster

Теперь предстоит выпрессовывать передний ступичный подшипник Дастер и установить на его место.

  1. Положите поворотный кулак на тиски с разведёнными губками.
  2. Выбейте ступицу молотком, уперев в ее торец подходящего размера оправку. Вместе со ступицей и внутренней частью подшипника, прочно сидящей на ней около фланца.
  3. Зажмите ступицу тисками за фланец.
  4. Съёмником доступно стопорное кольцо, расположенное в канавке кулака.
  5. Чашечным съёмником выньте внешнее кольцо ступичного подшипника из поворотного кулака. Можно сделать ударным способом — молотком и оправкой.
  6. Если на ступице от зубов остались забоины или выявлены царапины — зачистите их надфилем.
  7. Осталось запрессовать новый ступичный подшипник и установить все детали.

Чтобы не повредить шарикоподшипник в каше А при запрессовке в него ступицы, положите под кольцо опору.

Если передний ступичный подшипник Дастер загудел, лучше не откладывать ремонт. Езда неисправности в ходовой части опасна. Если вы не уверены в своих силах, то для замены деталей лучше отправиться в автосервис.

Рено Дастер 4х4: замена заднего ступичного подшипника — пошаговое руководство

Задний ступичный подшипник Рено Дастер 4х4 меняется в 6 этапов:1. Подготовка к ремонтным работам;2. Снятие колеса, тормозного барабана, колодок;3. Снятие кулака со ступицей;4. Выпрессовка ступицы с шарикоподшипником;5. Замена и запрессовка новой детали;6. Обратная сборка узла, установка на автомобиль.

Подготовка к снятию и замене подшипника ступицы

Перед заменой и разборкой узла ознакомьтесь с устройством подвески авто, а так же с элементами кулака.

Подготовьте набор инструментов по списку:

  • Чашечный съемник ступичных подшипников;
  • Оправку для выпрессовки деталей;
  • Набор ключей, вороток или головок с трещоткой (30, 18, 17, 16);
  • Ключ Торкс Т-40 (шестигранник);
  • Отвертки, пассатижи;
  • Молоток, зубило;
  • Домкрат.
  • Сначала ослабляем колёсные болты, а затем ступичную гайку.
  • Устанавливаем автомобиль на домкрат, ставим подпорку.
  • Открутив болты, снимаем колесо.
  • Находим и вынимаем датчик скорости из кулака.
  • Теперь переходим к снятию тормозного барабана. Ослабьте пружину у колодок, отверткой через отверстия в барабане, перед этим обязательно снимите авто с тормозов. Откручиваем винты барабана ключом Торкс Т-40.
  • Затем снимаем барабан. При «спекании» с колодками воспользуйтесь WD-40.

  • Находим и снимаем отверткой верхнюю стягивающую пружину.
  • Теперь с обеих сторон вытаскиваем боковую пружину с чашкой , тем самым освободив колодки.

Далее требуется открутить кулак от элементов подвески (смотри фото):

— Амортизационной стойки;— Поперечных и продольных рычагов подвески;— Шлицевого вала корпуса шарнира привода колёс (ШРУС).

  • Сняв кулак в сборе со ступицей и подшипником, ставим его на губки тисков или просим помощника подержать конструкцию.
  • Выпрессовываем ступицу из кулака, используя молоток с оправой нужного размера. (в этом случае применяли удлинитель головки на 32). Выбив ступицу, на ней останется внутренняя обойма ступичного шарикоподшипника, а внутри кулачка наружная часть с сепаратором и шариками.
  • Далее снимаем стопорное кольцо с внутренней стороны снятого узла.

  • Выбиваем наружное кольцо ступичного подшипника, используем молоток с оправой такого размера, чтобы она упиралась в торец обоймы, но не задевала корпус кулака.
  • Далее стаскиваем внутреннюю обойму со ступицы, для этого понадобиться острое зубило.

Запрессовка нового заднего ступичного подшипника Рено Дастер

Запрессовать (вставить) подшипник ступицы в кулак, а так же установить ступицу можно несколькими методами:— Выбивание, применяя молоток с оправой;— Чашечным съемником с упорными дисками;— Прессом, применяя оправу.Способы имеют плюсы и минусы, а так же разную доступность. Самый простой первый вариант установки, но он не точный и не надежный. Пресс есть не у каждого автомобилиста, а вот чашечный съемник – это оптимальный вариант, стоимость устройства 500 рублей, но выручит он вас не один раз. Рассмотрим три варианта замены (запрессовки) подшипника ступицы.

Первый способ замены:

  • Установите корпус кулака на жесткую и ровную поверхность, предварительно смажьте посадочную поверхность, а так же нагрейте горелкой.
  • Наживите подшипник в посадочное отверстие, ровно и без перекосов. Затем предварительно сделайте сильное нажатие на подшипник, чтобы он вошел на 1-2 мм.
  • Возьмите оправку, или другой подходящий цилиндрический стальной элемент, наружный диаметр которого должен равняться размеру наружного кольца подшипника.
  • Наставьте оправку на подшипник, равномерными ударами запрессуйте деталь.

Второй способ замены:

  • Выполните пункты 1 и 2 из предыдущего метода, за исключением нагрева.
  • Болт съемника вставьте в отверстие кулака и в шарикоподшипник ступицы.
  • Соедините болт устройства с диском чашкой, размер которых следует подбирать, так же, как диаметр оправки, чашкой упираемся в корпус детали.
  • Закрутите гайку съемника сначала вручную, затем, при достижении натяга, используйте головку с трещоткой. Следите за параллельностью торца подшипника относительно кулака.

Третий способ замены:

  • Установите кулак на плиту пресса, как показано на фото.
  • Ровно поставьте подшипник как в предыдущих вариантах монтажа, сверху устанавливается оправа.
  • Усилием пресса впрессуйте подшипник на место.

Прессовка ступицы в кулак и сборка узла

  • Следующий шаг – это установка стопорного кольца в канавку корпуса.
  • Потом в отверстие шарикоподшипника ступицы вставляется ступица
  • Соединяются детали так же с натягом, поэтому запрессовка делается рассказанными выше способом.
  • После сборки, конструкцию проверяют на легкость вращения и сопряжение элементов. Далее узел крепится к подвеске и собирается в обратной последовательности.

Это интересно: Установка маслёнок и замена рулевых наконечников Renault Duster

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
