Замена передних амортизаторов своими руками

Восстановление

Сначала демонтированное устройство нужно промыть, затем внимательно осмотреть. Если имеются трещины, замятия, ремонт амортизатора смысла не имеет: его лучше отправить в утиль и купить новый. Целый корпус предполагает дальнейшую проверку: потяните шток вверх и втолкните вниз – если имеется люфт, заедание, запчасть замените. Амортизатор бывает двух типов, разборка каждого из них имеет свои особенности:

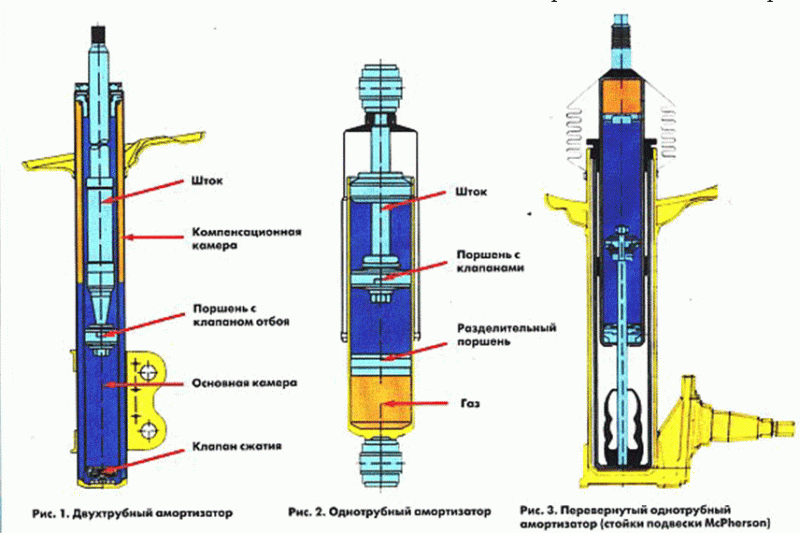

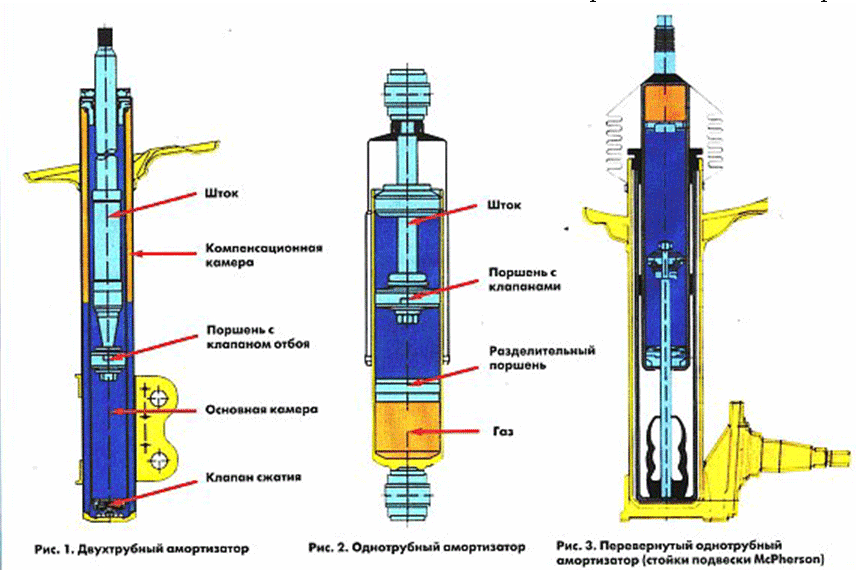

• двухтрубный: вытащите шток полностью, чтобы получить доступ к крепежной гайке, которая откручивается специальным ключом;
• однотрубный: наверху имеется защитный колпак, который необходимо сбить, а затем отвернуть фиксирующую гайку, чтобы достать шток вместе с цилиндром или картридж.

Особенности

Если амортизатор масляный, необходимо слить масло из цилиндра, для чего нажмите на клапанную пружину. Потом сбейте втулку, достаньте шток с поршнем, снимите клапан с другой стороны цилиндра. Если устройство газовое или со сменным картриджем, просто открутите фиксирующую гайку и поставьте новый.

Методы восстановления

Есть два способа: первый заключается в полной замене штока вместе с цилиндром на новый картридж, второй подразумевает замену деталей устройства. Здесь стоит остановиться подробнее, т. к. в первом случае финансовые затраты будут больше в 5-10 раз (все зависит от модели авто) больше. Для самостоятельного восстановления амортизатора с полной разборкой необходимо приобрести ремкомплект.

 Для разборки изделия открутите гайку крепления и вытащите поршень. Далее:

• замените сжимающий клапан, который устанавливается вдавливанием рукой;
• поставьте поршень и направляющую втулку;
• залейте масло (можно использовать старое, если оно чистое и прозрачное) – гидравлическую жидкость для АКПП, ГУР либо российское средство АЖ-12Т.

Вдавите шток в цилиндр и залейте жидкость объемом 200-250 мл. Далее медленно вставляйте цилиндр, одновременно вытягивая шток, чтобы масло проникало в полость, а не вытекало наружу. Когда цилиндр полностью вставлен, несколько раз вытащите и вставьте обратно шток: это даст возможность маслу полностью заполнить корпус. Потом заверните гайку и опять прокачайте амортизатора 4-5 раз.

На двухтрубном устройстве все вышеперечисленные процедуры по восстановлению необходимо проводить с надеванием верхней трубы на нижнюю. В ходе процесса давите ее вниз, удерживая шток на месте. Далее нужно прокачать устройство и затянуть гайку.

 Особенности установки амортизаторов на ВАЗ2108-15

Все операции по восстановлению работоспособности ничем не отличаются от описанных выше. Но перед установкой амортизаторы необходимо хорошо прокачать (это относится и к новым изделиям), иначе они не будут полноценно работать. Как это сделать?

Прокачка масляного амортизатора

• поставьте устройство штоком вниз и вдавите шток до упора;
• придерживайте амортизатор в таком положении пару-другую секунд;
• не отпуская штока, переверните деталь и выдержите в сжатом положении 5-6 секунд, чтобы вышел воздух;
• выдвиньте шток полностью, сделайте паузу в 2-3 секунды и повторите операцию 5-6 раз.

 Прокачка газового амортизатора

• переверните изделие штоком вниз;
• медленно вдавите шток и в таком положении оставьте деталь на 5-6 секунд;
• переверните изделие и выдержите 5-6 секунд;
• выдвиньте шток до упора;
• переверните амортизатор и повторите процедуру 3-4 раза.

Особенности проведения работ по замене на Ford Focus 3

Как уже отмечено, общее устройство подвески МакФерсона сходное на разных моделях, но отличается конструктивным исполнением. Так, если взять Форд Фокус 3, то замена передних амортизаторов на этом авто выполняется по-другому, чем на ВАЗ. Ниже приведены нюансы проведения операции на Форд Фокус 3:

1. Поменять только сам амортизатор невозможно, и делается его замена вместе с корпусом. Поэтому метод снятия стойки вместе со ступицей для этого авто не подходит;
2. На Форд нет регулировочного болта, а стойка к ступице крепится только одним болтовым соединением.
3. К амортизационной стойке крепится стойка стабилизатора поперечной устойчивости, которую отсоединяем при разборке.
4. В процессе снятия амортизационной стойки следует извлечь из ступицы датчики АБС (предварительно отсоединив АКБ от бортовой сети).
5. Чтобы стянуть ступицу со стойки, после откручивания крепежа разжимаем проушины, через которые проходит болт. Делается это при помощи тонкого зубила, которое молотком «загоняется» в прорезь между проушинами.

Сборка новой стойки

А теперь немного о том, как собрать новый узел. Для этого подготавливаете все элементы, включая пружину (после демонтажа ее не нужно разжимать). Сначала устанавливаете на шток отбойник, затем пыльник. Но здесь имеется небольшой нюанс – в различных автомобилях иное расположение этих компонентов. Поэтому лучше удостоверьтесь в том, как они стоят именно на вашей машине. Затем ставите пружину на место, чтобы края ее совпали с выемками в стойке и тарелке. После того, как все это будет сделано, нужно установить на место подшипник передней стойки

Обратите внимание на то, что шток должен быть выдвинут на максимум, так намного удобнее собирать

Фиксируете подшипник гайкой, убираете съемник с пружины. Пока что можете не затягивать гайку, сделайте это после установки на автомобиль. В обратной последовательности амортизационная стойка устанавливается на свое место. Совмещаете шпильки на опорном подшипнике с отверстиями в кузове. Наживляете гайки, устанавливаете болты крепления к ступице, наконечник рулевой тяги. Производите затяжку с необходимым усилием и ремонт стороны на этом закончен

Обратите внимание на то, что обе стороны идентичны, процедура замены не отличается ничем. Снимается и устанавливается передняя правая стойка таким же образом, как и левая

Признаки неисправности передних и задних амортизаторов

Замена амортизаторов всегда необходима в следующих случаях:

1. Из амортизатора подтекает масло.
2. На опорах пружин амортизаторов есть явные следы коррозии.
3. Коррозия штока поршня амортизатора — прямая причина выхода сальника из строя, а, следовательно, утечки масла.
4. Деформация корпуса амортизатора влечет за собой замедление или блокирование движения поршня амортизатора.

Существует ряд факторов, обуславливающих потребность замены амортизаторов:

• Ускоренный износ шин.
• «Приседание» автомобиля в условиях торможения с увеличением тормозного пути.
• Наличие нехарактерных звуков при преодолении неровностей.
• Тряска при езде.
• Большие заносы при поворотах.
• Ухудшение управляемости.
• «Шатание» транспортного средства.
• Истечение указанного изготовителем срока эксплуатации.

Как предотвратить поломку амортизационной стойки?

Чтобы амортизатор мог отработать заявленный ресурс, стоит придерживаться некоторых правил эксплуатации:

1. Регулярный осмотр не только стоек, но и всей ходовой части поможет предотвратить неожиданную поломку.
2. Замена амортизаторов должна проводиться запланировано, по регламенту производителя, даже если нет ощутимых признаков износа.
3. Если автовладелец не имеет опыта в самостоятельной замене стоек, лучше обратиться к специалистам. У них же можно проконсультироваться и в вопросе выбора новых запчастей.
4. При возникновении признаков поломки следует незамедлительно отправиться в сервис для проведения диагностики и последующего ремонта. Автомобиль с неисправностями в подвеске – это угроза безопасности не только его владельца, но и остальных участников дорожного движения.

Для установки стоит приобретать те амортизаторы, которые соответствуют условиям эксплуатации, даже если их стоимость выше, чем у предлагаемых автопроизводителем. Разница в цене окупится увеличением эксплуатационного срока.

Что нужно знать

Обязательно после окончания всех ремонтных работ нужно сделать развал-схождение колес. Без этой настройки лучше вообще не ездить на автомобиле, так как он становится неуправляемым. Делать сход-развал нужно в любом случае, так как при установке новых стоек изменяется положение поворотного кулака. Но хочется поговорить о том, что лучше – поставить новые или провести ремонт старых? А теперь давайте оценим преимущества ремкомплектов. Конечно, это окажется в 2-2,5 раза дешевле, так как запчасти относительно недорогие. Стоит отметить, что распорка передних стоек может улучшить устойчивость автомобиля, уменьшает его крены при поворотах.

Но не стоит забывать, что заправлять масло в амортизаторы нужно равномерно. В противном случае машина становится плохо управляемой, подвеска начинает работать неравномерно. Кроме того, нужно заливать масло с точностью до грамма. Иначе в первые же дни эксплуатации сальник сверху попросту выдавит (при избыточном уровне). Но если масла окажется недостаточно, то амортизаторы будут плохо работать. Да и провести замену всех резиновых прокладок сложно – на поверхностях старого амортизатора есть выработка, которая без труда разрушит новые элементы. Итог – вы можете заплатить вдвойне, ведь придется в конечном счете ставить новые стойки.

Какие выбрать (артикулы)

Оригинальная стойка ВАЗ-2110.

В случае с запасными частями для ВАЗ-2110, оригинальные расходники – не всегда самый лучший выбор. Что касается наиболее популярных амортизаторов, то они имеют следующие артикулы:

1. Передний левый амортизатор на ВАЗ-2110 имеет артикул 21100-2905403-30;

2. Правый – артикул 21100-2905402-30.

Заводские аналоги можно посоветовать тем водителям, для которых важны показатели жёсткости. Именно оригинальные передние стойки прекрасно справляются с перевозкой грузов, хотя для комфортного передвижения в условиях города они явно проигрывают более мягким аналогам.

Некоторые водители устанавливают спортивные стойки, которые значительно превосходят по жёсткости даже заводские детали. Таким образом, они пытаются увеличить срок службы этого узла подвески. В любом случае, не рекомендуется устанавливать спортивные запчасти, так как они рассчитаны на совершенно другие условия эксплуатации.

Некоторые хвалят самарские запчасти, которые известны под названием SS-20. Они могут быть как масляными, так и газовыми. Масляные амортизаторы значительно дешевле, зато газовые могут работать в более широком температурном диапазоне. Например, зимой жёсткость более дешёвых деталей значительно увеличится, хотя для некоторых автовладельцев это не играет роли.

Передние стойки SS-20 серии «Комфорт» в сборе.

Аналоги

Кроме отечественных деталей, можно установить передние стойки от других производителей, которые обойдутся значительно дороже:

1. Sachs;
2. Monroe;
3. Brillstein;
4. Kayaba;
5. KONI.

Хотя установка дорогих деталей на отечественные автомобили не всегда оправдана экономически, некоторые предпочитают один раз потратить круглую сумму, зато потом несколько лет не беспокоится по поводу замены.

Стойки «Астон» – ещё один аналог отечественного производства.

Замена амортизаторов передней стойки на ВАЗ. 1-й способ

Первый метод проще, но его используют не всегда. Замена амортизаторов по этой технологии выполняется так:

Поддомкрачиваем передок авто и демонтируем колесо.
Под капотом находим заглушки, прикрывающие крепежи стойки к кузову, и снимаем их.
Ослабляем гайку, удерживающую шток амортизатора в верхней опоре (ни в коем случае не скручиваем ее полностью, а то пружина «стрельнет»).
Послабляем три крепежных гайки верхней опоры.
Откручиваем гайку и выпрессовываем съемником наконечник рулевой тяги.
Выводим из скобы магистраль тормозной системы.
Кернером или маркером помечаем положение верхнего болта крепления стойки к ступице (этот болт регулировочный – им выполняется регулировка установочных углов колес, поэтому важно его пометить, чтобы правильно расположить при сборке подвески).
Скручиваем гайки на крепежных болтах стойки.
Выбиваем болты.
Движением вниз стаскиваем ступицу со стойки.
Выкручиваем три крепежных гайки стойки к кузову (под капотом).
Извлекаем стойку.
Стягиваем пружину стяжками.
Откручиваем гайку амортизаторного штока.
Снимаем опору и пружинную чашку.
Извлекаем пружину, снимаем пыльник и отбойник.

Амортизатор помещен в корпус стойки. Большинство автолюбителей предпочитает заменять его вместе с корпусом в сборе. На новый элемент устанавливается отбойник с пыльником, пружина и фиксируется верхней опорой. После этого стойка устанавливается на место.

Но на ВАЗ-2110 можно заменить сам амортизатор (его часто называют картриджем, патроном, вставкой). В этом случае необходимо далее разбирать стойку и для этого:

1. Молотком с зубилом сбиваем опорную шайбу с корпуса.
2. Специальным ключом выкручиваем фиксирующую гайку, которая установлена в корпусе под шайбой (если ключа нет, можно аккуратно ее выкрутить тем же молотком с зубилом).
3. Извлекаем изношенный картридж.
4. Устанавливаем новый элемент.
5. Фиксируем патрон гайкой и набиваем опорную шайбу.
6. Ставим на стойку снятые элементы (пружину, опору и т. д.).
7. Устанавливаем стойку на авто.

Перед сборкой стойки новый амортизатор обязательно прокачиваем

В процессе установки важно правильно установить регулировочный болт (по меткам) и проконтролировать затяжку болтовых соединений. После сборки аналогичную операцию проводим с другой стороны

Как прокачать новый амортизатор

Прокачиваются двухтрубные амортизаторы следующим образом:

1. Переворачиваем амортизатор штоком вниз, плавно сжимаем почти до упора и фиксируем его в таком положении на две-три секунды.
2. Далее переворачиваем амортизатор в сжатом состоянии обратно штоком вверх, держим в сжатом состоянии три-пять секунд и плавно разжимаем шток.
3. Опять переворачиваем амортизатор штоком вниз, ждем две-три секунды и повторяем предыдущие операции три-пять раз.
4. Когда прокачка закончена, амортизатор должен все время находится в вертикальном положении (обязательно штоком вверх) вплоть до монтажа на транспортное средство, а также в ходе монтажа.

Прокачка амортизаторов

Часто, при транспортировке и хранении во внутреннюю камеру двухтрубного амортизатора попадает воздух или газ, что ведет к неправильной работе стойки. Если не удалить воздух перед установкой детали, то, в дальнейшем, это приведет выходу поршневой системы амортизатора, и в скором потребуется замена новой стойки. Также, прокачка стойки позволяет выявить неполадки в работе механизма и обнаружить заклинивание клапанов. Чтобы правильно прокачать амортизатор перед установкой, необходимо выполнить ряд действий:

1. Поставить амортизатор вертикально, штоком вниз, уперев в твердую поверхность
2. Плавно сжать амортизатор и задержать на несколько секунд
3. Перевернуть амортизатор штоком вверх и подождать несколько секунд
4. После, плавно вытянуть шток насколько это возможно
5. Повторить данные процедуры 5-6 раз.

Завершив прокачку, важно не переворачивать амортизатор и не класть на бок до установки на автомобиль. Хороший рабочий амортизатор, как правило, легко сжимается и тяжело разжимается

В отличие от масляного амортизатора, в газомасляном шток будет выходить сам после сжатия под действием давящего газа.

Опасность несвоевременной замены амортизаторов

Обычно, амортизатор отказывает не сразу, а постепенно, со временем ухудшаются его демпфирующие свойства. Водитель не может почувствовать протекающие изменения и просто привыкает к неправильной работе подвески. Неисправности в работе амортизатора становятся заметны тогда, когда автомобиль начинает раскачивается на кочках и приходится прикладывать дополнительные усилия, чтобы сохранить контроль над машиной. Также, при выходе из строя амортизатора может появиться визг покрышек и периодическое включение системы АБС, что в дальнейшем, может привести к неравномерному износу шин и других деталей подвески.

Неисправность стойки атомизатора негативно сказывается на сцеплении с дорогой, особенно на неровной дороге, например, когда из-за поломки колесо какое-то время не соприкасается с дорожным покрытием после наезда на кочку. Посчитано, что нерабочая стойка амортизатора среднестатистического автомобиля может увеличить тормозной путь на 5-10 метров при скорости в 90 км/ч. Также, увеличивается начало появления эффекта аквапланирования на мокрой дороге, примерно на 10-15 км/ч. Все это сильно уменьшает безопасность движения и увеличивает риск попадания в ДТП.

Нерабочий амортизатор также может повлиять на работу электронных систем автомобиля, таких как: ABS, ESP и др. Данные системы рассчитаны на работу подвески с заводскими настройками, поэтому выход из строя амортизатора может способствовать некорректному отклику электронного блока управления на сложившиеся дорожную ситуацию. Все это может привести к увеличению тормозного пути и ухудшению управляемости.

Как поменять шток, клапаны, как настраивают жесткость амортизаторов.

Ещё одна проблема — нарушение целостности штока, сальников, клапанов внутри стойки. Но в магазинах конечно уже сформирован набор запасных частей для этого узла. А ещё бывалый водитель не спешит нести старые детали на свалку, он их ремонтирует. По крайней мере, можно извлечь некоторые полезные детали.

Вначале разбираем амортизатор. Работу лучше выполнять в перчатках и в рабочей одежде.
Достаем наружу и выявляем повреждения штока с поршнем, клапанами и уплотнительными кольцами. Поврежденные детали удаляем. Рекомендуем выбрать на рынке подходящие резинки для замены. Если металлические части подобрать по нужному размеру не удалось, то их заказывают у токаря. Труд токаря обойдется дешевле, чем покупка нового амортизатора.
Амортизатор собирается, при этом нужно почаще проверять себя: не нарушена ли последовательность и не перепутаны ли детали

Очень советуем отснять разборку на фотоаппарат, так справиться с задачей будет куда проще и ничего не потеряется.
Важно сохранять чистоту при сборке агрегата, ведь сор и мелкие частицы легко приводят только что отремонтированный амортизатор в негодность. Убирайте грязь, потеки ещё на этапе разборки агрегата.
Нужно пристально осматривать механизмы клапанов, ведь параметры дейстивя амортизатора зависят именно от их нормального функционирования. Отрегулировать жесткость амортизатора получится, поменяв количество шайб

Только перед этим нужно ознакомиться с инструкциями завода.
Теперь ставим шток на место в агрегат. Лучше заменить сальник, но если он в полном порядке, то можно его просто почистить и добавить свежий смазочный материал.
Далее в амортизатор добавляют свежее смазочное вещество, по самый край трубы. Когда будете ставить на место шток – лишнее само вытечет. Не стоит бояться, что потратите много масла, тут надо не пропустить воздух внутрь трубы. Когда закачали масло, стойку надо прокачивать, как и всегда.
Когда шток находится на месте, его не спеша двигают, чтобы пузырьки вышли при помощи клапанов. После этого амортизатор полностью собирают и ставят на автомобиль.

Отрегулировать жесткость амортизатора получится, поменяв количество шайб. Только перед этим нужно ознакомиться с инструкциями завода.
Теперь ставим шток на место в агрегат. Лучше заменить сальник, но если он в полном порядке, то можно его просто почистить и добавить свежий смазочный материал.
Далее в амортизатор добавляют свежее смазочное вещество, по самый край трубы. Когда будете ставить на место шток – лишнее само вытечет. Не стоит бояться, что потратите много масла, тут надо не пропустить воздух внутрь трубы. Когда закачали масло, стойку надо прокачивать, как и всегда.
Когда шток находится на месте, его не спеша двигают, чтобы пузырьки вышли при помощи клапанов. После этого амортизатор полностью собирают и ставят на автомобиль.

Важно! Общие советы по работе

• Водители, не забывайте, что стойки меняют парно. Если собрались менять левый амортизатор, то и правый подлежит этой процедуре. То же самое можно сказать и о ремонте. При чем, агрегат внешне может работать без проблем, но уже через 1500 км, ломается.
• Советуем проводить ремонт как заднего, так и переднего амортизатора не на домкратах, а на более уместных в данном случае козлах. Главная причина — безопасность.
• Отметим, что ВАЗовские амортизаторы спереди поменять проще, чем на иномарках с передним приводом. Во втором случае придется использовать стяжки, чтобы смочь сжать пружины равномерно, с обеих сторон.
• Закончив с заменой стойки, не забудьте про развал/схождение. После ремонта обычно нарушается требуемый оптимальный угол. Это ведет к скорой порче покрышек, плохой управляемости автомобиля, поломке подвесочного узла.
• Если есть базовая информация о конструкции и работе амортизаторов вашего авто, на их замене получится сэкономить.
• Зачастую ремонт стойки амортизатора делают своими силами, а прочие детали изготавливаются самостоятельно или недорого покупаются.
• Для самостоятельной работы с амортизаторами неплохо видеть и отыскивать дефекты детали. В этом нет чего-то невыполнимого. Просто вообразите каким был ваш «новый» амортизатор и в каком виде он сейчас. В случае даже минимальных несовпадений уже есть повод задуматься о ремонте. В вопросе установления трудоспособности пружины – если повреждений и трещин не замечаете – можно не менять

Нюансы замены

Как только водитель снимет заднюю стойку, закрученную к внутренней части стакана, здесь, как правило, остаётся специальная прокладка из твёрдой резины. Её не надо оставлять, потому что резинка уже утратила эластичность. При покупке оригинальной стойки надо обязательно докупить соответствующую резиновую проставку. При установке пружины надо проследить за тем, чтобы последний её виток поместился в чашку стойки. Надо также проверить, не выходит ли конец пружины за чашку. Как только монтаж будет выполнен, конец пружины должен находиться в стороне к колесу. Перед тем как начать проведение работы, необходимо надеть резинку, расположенную сверху, и зафиксировать её к виткам пружины. В этом поможет верёвка. Делается это, чтобы предотвратить соскакивание.

Установка новых передних и задних стоек на ВАЗ 2113, 2114 и 2115 не является регулярной задачей. Тем не менее водитель обязан время от времени проверять как визуально, так и технически состояние данных узлов. Процедура замены комплекта передних/задних стоек, как правило, отнимает до 3–4 часов свободного времени. После выполнения монтажа рекомендуется обратиться в сервисный центр, чтобы провести проверку углов схода/развала и откорректировать их согласно требованиям производителя.
