Меняем опорный подшипник на Рено Логан своими руками

Как реализовать замену опорного подшипника автомобиля Рено Логан и видео рабочих процессов

Как показывает практика, в большинстве случаев при обнаружении неисправного ОП на одной стороне меняют детали на обеих сторонах. Объясняют это чистой рациональностью – чтобы не вымазывать руки дважды.

Подготовительные моменты

На некоторых видео по замене неисправного опорного подшипника на Рено Логан мастера рассказывают, какие нужны инструменты для работы:

  • Домкрат.
  • Баллонный ключ.
  • Рожковый ключ «на 13».
  • Ключ с головкой «на 18».
  • Специальная стяжка для пружин.
  • Ключ-шестигранник «на 6».

Алгоритм проведения работ

Объем выполняемых работ, конечно, больше, чем во время смены антифриза на Renault Logan, но все же по силам практически любому автолюбителю. Достаточно придерживаться предложенного алгоритма и не спешить.

Приступая к процедуре, автомобиль следует надежно зафиксировать с помощью башмаков и ручного тормоза. Дальнейший процесс выполняется в следующей последовательности:

  • Ослабить баллонным ключом болты крепления колеса со стороны проведения работ.
  • Установить домкрат и поднять автомобиль.
  • Полностью вывернуть болты, крепящие колесо, и снять его.
  • Этап проводится на лонжероне. Удерживая шестигранным ключом «на 6» шток амортизатора от проворачивания, немного ослабить гайку крепления стойки к подушке.
  • Отсоединить тормозной суппорт без отключения шланга, и отвести его в сторону.
  • Головкой «на 18» отвернуть болт крепления стойки к поворотному кулаку.

На некоторых видео по замене опорного подшипника автомобиля Рено Логан можно увидеть, что мастера обходятся без специальных стяжек для пружин. В самом начале процесса они откручивают гайку штока амортизатора, пока колесо еще не снято. Однако для выполнения такого приема необходимо наличие определенного опыта в ремонте ходовой части авто. После смены детали следует проверить и установить развал-схождение колес.

Какие ОП подходят для Renault Logan?

Производитель устанавливает на свои автомобили подшипники с оригинальным артикулом 60 01 547 499. На моделях Logan допустимо применение аналогов:

  • Febi 10089.
  • Kayaba MB1504.
  • Lemforder 31407 01.
  • Sacis 4005300.
  • Monroe L25908.

Примерно 3 месяца назад стал замечать посторонний звук от передний подвески который стал меня напрягать и так как я заметил увеличенный зазор( под капотом у передних стоек ) около 0.8 см хотя до 1-1.5 см считается приемлемым решил самостоятельно поменять эти резинки + опорные подшипники как потом выяснилось зря (шум был от изношенных шаровых )

для данной замеры нам нужен ключ на 21.27 и шестигранник на 6

резинки и опорники взял LEMFORDER 3134601 там идет опора LEMFORDER +подшипник SNR на машине такие же точно и вообще этот комплект идет как оригиналзаодно смазал направляющие пальцы супортов смазкой МС 1600 и перевернул болты крепление стоек чтобы при следующей разборке не снимать суппорт

зазор уменьшился ( щас небольшой появился опять )При данной замене советую начинать с правой стороны ( наберетесь опыта )))) а слевой нужно быть предельно осторожным что бы не вытащить или задеть капризный привод который может дать течь в районе коробке и который потом придется менять целиком

Так же были трудности поставить стойку на место ( не мог поднять до отверстий ) пришлось колхозить с двумя домкратами и подпоркой в виде ключа

Старые опоры бы еще походили но что ж теперь поменял так поменял

В Рено Логан, как у бюджетного авто, есть свои поломки, которые происходят наиболее часто. Если у авто достаточно большой пробег, то его владелец на неровной дороге сможет услышать стуки в районе передней подвески. Наиболее часто они могут слышаться справа. В большинстве случаев причиной этого становится опорный подшипник. За счет этого элемента работает вся подвеска и амортизационная система автомобиля.

Полезные советы:

Гайки, которыми прикручивается верхнее резиновое крепление амортизационной стойки, затягиваются на автомобиле, опущенном на землю, с моментом 25 Нм.

После того, как амортизационные стойки передней подвески заменены, стоит проверить угол установки колес. Если, в результате проверки, появиться необходимость отрегулировать их, то вы можете сделать это самостоятельно или, лучше обратится в ближайший специализированный сервис, который будет оснащен необходимым оборудованием.

Амортизаторы требуют замены при обнаружении следов текущей рабочей жидкости или если вы стали замечать снижение эффективности при гашении колебаний.

Как проверить опорный подшипник

Далее рассмотрим вопрос о том, как определить неисправность опорного подшипника своими руками по характерному признаку. Сделать это достаточно просто. Чтобы распознать как стучать опорные подшипники, существует три метода проверки “опорника” в домашних условиях:

  1. Необходимо снять защитные колпаки и прижать верхний элемент штока передней стойки пальцами. После этого раскачать машину из стороны в сторону за крыло (сначала в продольном, а затем в поперечном направлении). Если подшипник неисправен — вы услышите знакомый стук, который слышали при движении машины по неровной дороге. При этом кузов машины будет раскачиваться, а стойка либо стоять на месте, либо двигаться с меньшей амплитудой.
  2. Положите руку на виток передней амортизационной пружины и попросите кого-нибудь сесть за руль и покрутить руль из стороны в сторону. Если подшипник изношен — вы услышите металлический стук и ощутите рукой отдачу.
  3. Можно ориентироваться на звук. Проедьтесь на машине по неровной дороге, в том числе по “лежачим полицейским”. При значительной нагрузке на систему подвески (резкие повороты, в том числе на большой скорости, переезд кочек и ям, резкой торможение) из передних колесных арок будет слышен металлический стук опорных подшипников. Вы также ощутите, что управляемость машины ухудшилась.

Вне зависимости от состояния опорных подшипников рекомендуется выполнять проверку их состояния через каждые 15…20 тысяч километров пробега.

Проверка “опорников” на ВАЗах

Как стучат опорные подшипники

Для продления строка службы данного подшипника очень часто, если это позволяет конструкция, автомастера промывают и меняют смазку. В случае, если деталь частично или полностью вышла из строя, то ремонт опорного подшипника не производят, а делают его замену. В связи с этим возникает логичный вопрос — какие опорные подшипники лучше приобрести и поставить?

Ремонт опорного подшипника Ford Mondeo

Подробная фото-инструкция по самостоятельном восстановлении работоспособности опорного подшипника Форд Мондео. Ремонт опорного подшипника стойки амортизатора Ford Mondeo своими руками Подробнее

Амортизатор (амортизаторы автомобиля)

Амортизатор обеспечивает безопасность и комфорт при движении поглощая удары, толчки, колебания подвижных элементов подвески

Поэтому важно своевременно устранять проблемы амортизаторов, — правильно обслуживать и своевременно менять. Подробнее. Проверка амортизаторов автомобиля

Проверка амортизаторов автомобиля

В этом видео показываются последствия неисправных амортизаторов, а также описываются популярные способы проверки: покачивание, поведение на дороге, на что смотреть при визуальной диагностике Подробнее

Замена амортизатора без стяжек

Если нет стяжек, можно попробовать заменить амортизатор без использования приспособлений, но сразу следует отметить, что этот способ достаточно рискованный, хотя при должной аккуратности и внимательности все должно получиться. Здесь порядок разборки следующий:

  • открываем капот, отворачиваем гайку крепления чашки над опорным подшипником;
  • снимаем колесо, снизу поддомкрачиваем вверх поворотный кулак, необходимо, чтобы пружина сжалась, амортизаторный шток сверху поднялся вместе с гайкой, крепящей опорный подшипник;
  • отвернув сверху крепеж, раскручиваем болты с гайками, крепящие поворотный кулак к стойке амортизатора, опускаем домкрат, выбиваем болты – сначала верхний, он выйдет свободно, при выбивании нижнего болта стойка амортизатора под оставшимся напряжением пружины немного отпрыгнет вниз. Но сильно пружина не выстрелит, так как она почти свободна и достаточно легко вращается руками;
  • теперь осталось снять амортизатор, дернув его вниз. Пружина и опорный подшипник сразу же сойдут, так как гайка их не соединяет со стойкой, она уже откручена.

Разобрать амортизаторную стойку без стяжек не слишком сложно, труднее установить амортизатор на место, стянув пружину с помощью домкрата. Но тот мастер, который так сумел разобрать амортизатор, на месте может сориентироваться, как установить все детали на место. Самое главное – сжать пружину так, чтобы болты попали в отверстия поворотного кулака. Возможно, придется отсоединить от поворотной цапфы рулевую тягу и шаровую опору, чтобы кулак мог опуститься еще ниже.

Пошаговая инструкция

1. Поддомкрачиваем и снимаем колесо.

2. Откручиваем болт крепления шаровой опоры от поворотного кулака. Воротком с головкой на шестнадцать крутим гайку, а ключом на шестнадцать держим головку болта.

После откручивания если болт не вынимается от руки, помогаем ему выйти выколоткой по размеру.

3. Теперь нам нужно вынуть палец шаровой из кулака. Для этого берем плоскую отвертку и слегка забиваем ее в клин где стоял болт крепления. Этим действием мы «разбудим палец». Далее берем трубу вставляем в рычаг и отжимаем трубу вниз пока не выйдет палец. Если палец не выходит, можно немного помочь молотком в тот момент когда дали напряжение на трубу. Молотком нужно стучать по рычагу в сторону куда выходит палец.

4. Если у вас Логан со стабилизатором, то необходимо открутить стойку стабилизатора. Держать нужно сверху рычага под Torx T40 и снизу рычага открутить гайку на тринадцать.

5. Отводим защитный кожух в сторону чтобы получить доступ к болтам крепления рычага. Клипса резьбовая. Откручивается от руки.

6. Откручиваем отмеченные ниже гайку и болт. Они крепят тягу. Гайка на рычаге под ключ на восемнадцать, верхний болт под ключ на тринадцать.

После откручивания, снимаем тягу.

7. Выкручиваем два болта крепления рычага и снимаем рычаг.

Обратите внимание, передний болт крепежа рычага длиннее чем задний. Длиннее из-за того что на нем крепиться еще и тяга

8. Проверьте состояние шаровой опоры, и измерьте отверстие на рычаге под стойку стабилизатора. Отверстие не должно быть больше 16 мм, допускается максимум 1 мм износа. Если у вас отверстие нормальное и живая шаровая тогда есть смысл менять сайлентблоки. Если у вас из выше перечисленного что-то не в порядке, то рычаг дешевле и выгоднее поменять в сборе.

Установка колёс большего радиуса

На Ларгус устанавливаются штатно диски 15R. Многие автомобилисты выбирают вместо предложенного заводом вариант на 16 или 17 радиус. Дополнительно это делает экстерьер автомобиля более привлекательным. Однако есть в таком варианте и существенный недостаток, а именно неустойчивое положение автомобиля при движении, а также сбои в работе системы АБС и некоторых смежных датчиков.

Монтаж проставок

Самый бюджетный вариант (и популярный) – это установка специальных проставок, которые продаются в любом магазине автозапчастей. Единственное, что потребуется от автовладельца, это снятие стоек подвески. Сами детали унифицированные и подходят для многих автомобилей ВАЗ. Проставки устанавливаются между стойкой и чашами кузова (как вариант – между балкой и стойкой).

Как распознать необходимость замены рычага Логан?

Для ремонта потребуется обзавестись таким набором инструментов:

  • торцовым ключом, размер которого «30»;
  • накидными ключами размерностью «16» и «18» (по 2 шт. каждого типоразмера);
  • молотком, монтировкой и отверткой с плоским профилем;
  • съемником.
    1. Вывешиваем одну из сторон автомобиля, подставив под колеса задней оси упоры против скатывания, а под кузов страховочную подпорку. Активируем ручной тормоз.
    2. Снимаем колесо с Renault Logan (его крепеж должен быть заранее ослаблен).
    3. Откручиваем гайку, с помощью которой удерживается соединительная тяга. Извлекаем болт (сверху) и вынимаем эту тягу.
    4. Переходим к откручиванию болта, которым закреплен стабилизатор.
  1. Шаровой палец опоры фиксируется в поворотной цапфе с помощью болта, который стягивает «щеки» нижнего кронштейна. Откручиваем данный болт и вынимаем его из посадочного места.
  2. Для извлечения шаровой опоры из цапфы пользуемся съемником, а в его отсутствие монтировкой.
  3. Перемещаемся к демонтажу крепежа рычага к кронштейнам подрамника. Здесь откручиваем два болта и извлекаем их из втулок сайлентблоков.

На этом рычаг демонтирован. Теперь можно начинать установку нового изделия. Алгоритм ее выполнения обратен демонтажному процессу.

Во время затяжки соблюдаем регламентные моменты:

  • 105 Н*м – для крепежа рычага к подрамнику;
  • 62 Н*м – для болта и гайки фиксации шарового пальца в кулаке;
  • 21 Н*м – при установке соединительной тяги.

Завершив ремонтные действия с одной стороны авто Renault Logan, переходим к выполнению процесса со второй. Все действия выполняются аналогично. Замена передних рычагов завершена полностью.

Инструмент:

  • Гаечный ключ рожковый 13 мм
  • Гаечный ключ накидной прямой 16 мм (2 шт.)
  • Гаечный ключ накидной прямой 18 мм (2 шт.)
  • Вороток под торцевую насадку
  • Насадка на вороток 30 мм
  • Динамометрический ключ
  • Балонный ключ
  • Опорные стойки
  • Домкрат
  • Отвертка ударная
  • Молоток большой

1. Установив автомобиль на надежные опоры снимаем переднее колесо, как описано здесь.

2. Откручиваем гайку нижнего крепления соединительной тяги.

3. Выкручиваем болт верхнего крепления соединительной тяги.

4. Снимаем соединительную тягу.

5. Выкручиваем гайку болта крепления стабилизатора поперечной устойчивости. При этом сам болт необходимо вторым ключом удерживать от проворачивания. Извлекаем болт.

6. Отворачиваем гайку стяжного болта клеммового соединения поворотного кулака и шаровой опоры.

7. Вынимаем стяжной болт.

8. С помощью отвертки немного разжимаем клеммовое соединение.

9. Извлекаем палец шаровой опоры из поворотного кулака.

10. Отворачиваем гайку болта крепления переденго сайлентблока рычага к подрамнику. При этом вторым ключом придерживаем болт от проворачивания. Извлекаем болт.

11. Подобным образом извлекаем задний болт крепления сайлентблока рычага к подрамнику.

12. Снимаем рычаг передней подвески.

13. Осматриваем рычаг передней подвески. При наличии дефектов и повреждений, заменяем его.

14. Устанавливаем все снятые детали в обратном порядке.

Гайки болтов крепления сайлентблоков рычага к подрамнику — 105 Нм.

Болт крепления соединительной тяги — 21 Нм.

Гайка крепления соединительной тяги — 62 Нм.

Гайка стяжного болта клеммового соединения поворотного кулака и шаровой опоры — 62 Нм

15. Проверяем углы установки колес, при необходимости регулируем их.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Для удерживания автомобиля Рено Логан от кренов на дороге служит поперечный стабилизатор, представленный металлической штангой, которая посредством собственных стоек опирается на другие элементы ходовой. Непосредственный контакт стабилизатора с подрамником происходит через втулки. Такое устройство подвески.

Эта, проверенная эксплуатацией и множеством тестов конструкция ходовой, зарекомендовала себя, как весьма надежная. В числе неоспоримых достоинств подвески присутствует сравнительно низкая стоимость ее деталей.

Особенности подвески Логан

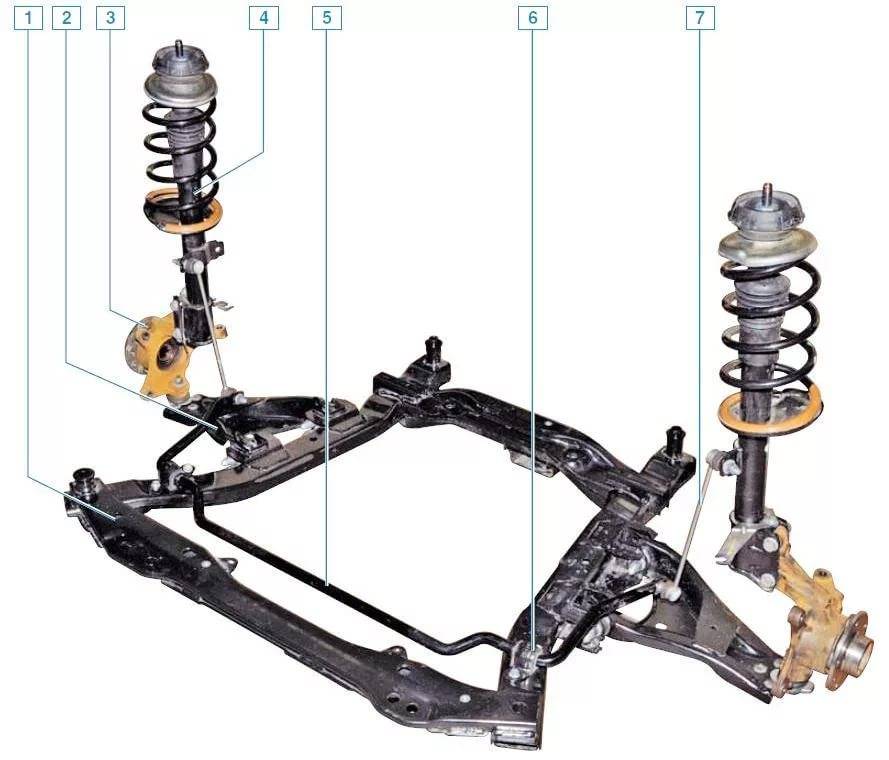

У Renault Logan первого поколения (2005–2009, в кузове универсал — Логан МСВ с 2006 года), рестайлинговой версии (2008–2015, МСВ — 2012–2013 года), а также второго поколения (с 2014 года по настоящее время), у агрегатов с объёмом 1.4 л и 1.6 л, подвеска имеет одинаковую конструкцию, но пружины амортизаторов на каждой модификации двигателя устанавливаются разные.

Передняя подвеска у всех поколений и версий выполнена по типу МакФерсон — независимая, имеет в конструкции поперечные рычаги треугольной формы и стабилизатор устойчивости (закреплён на подрамнике).

Все модели Логан, выпускаемые после 2009–2010 годов, получили изменение в конструкции передней подвески — из неё исключили стабилизатор поперечной устойчивости, компенсировав установкой более жёстких пружин.

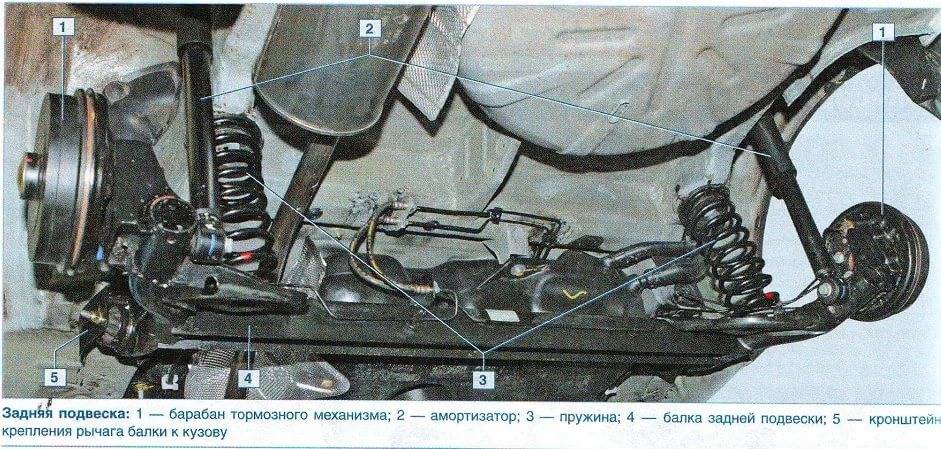

Задняя подвеска является полунезависимой пружинной и имеет упругую балку, а также телескопические газонаполненные амортизаторы двухстороннего типа действия. Каждая пружина с обоих краёв оснащена резиновой прокладкой, которой она опирается:

  • В нижней части — на кронштейн рычага;
  • В верхней — на опору, приваренную к ланжерону кузова.

Эксплуатационный срок каждого амортизатора подвески при аккуратной езде составляет до 100 тысяч км пробега, а у пружин он может быть и больше — около 200 тысяч км. Но, в условиях современных отечественных дорог и особенностей вождения, срок замены может быть самым разным.

Это интересно: Замена радиатора кондиционера Рено Логан — описываем обстоятельно

Срок службы и нюансы осмотра

Практика эксплуатации показывает, что ресурс опор при езде по ухабистому дорожному покрытию в среднем составляет 70-80 тысяч километров.

Причина в том, что эти элементы «не любят» неровные поверхности (ямы, колдобины и прочие)

При осторожной эксплуатации и движении по дорогам лучшего качества шаровые служат дольше — до 120-140 тысяч километров

В любом случае через 80 тысяч километров пробега желательно также проверить и рулевые наконечники, которые также подвержены износу.

Распознать износ наконечников и шаровых опор можно по легкому покачиванию машины в процессе движения, стуках на кочках и заторможенной реакции на перемещение рулевого колеса. После замены неисправных элементов проблема пропадает.

Перед заменой наконечников рулевого управления, а также шаровых опор, стоит проверить состояние всей передней подвески Рено Логан. Делать это лучше на смотровой яме или подъемном устройстве, на СТО для этого часто используют одностоечные подъемники для автосервиса.

Передние колеса должны быть обязательно подвешены. Во избежание проблем в процессе эксплуатации желательно заглядывать под авто при любой возможности.

Сделайте следующее:

Оцените состояние пыльников шаровых, выполненных из резины, проверьте целостность чехлов ШРУСа, исправность рулевой рейки и наконечников.
Рассмотрите элементы подвески на факт следов механических ударов или трещин, которые могли появиться при сильном воздействии в процессе движения.
Обратите внимание на состояние рычагов, штанг стабилизаторов, стоек и соединительных тяг на факт деформации. Осмотрите все элементы передней части кузова в местах крепежа.
Обратите внимание на состояние резиновых изделий — подушки, шарниров и опоры передней стойки. Выявление любых повреждений на этих элементах требует незамедлительной замены

Главные симптомы неисправности — разрывы, выпучивание резины, повреждение с торцевой части. Кроме того, замена необходима при явных признаках старения, разделении металла и резины, трещинах и прочих нарушениях целостности.

Выявление любых повреждений на этих элементах требует незамедлительной замены. Главные симптомы неисправности — разрывы, выпучивание резины, повреждение с торцевой части. Кроме того, замена необходима при явных признаках старения, разделении металла и резины, трещинах и прочих нарушениях целостности.

Почему требуется замена опорного подшипника Рено Логан?

Замена топливного фильтра рено логан 1 и 2 своими руками

Производитель советует проверять опорный подшипник данной модели авто каждые 20 000 километров пробега. Это необходимо потому, что данная деталь постоянно испытывает большие нагрузки, что приводит к скорому износу. Даже если на вид он абсолютно исправен, и его опора нормально функционирует, через 100 000 километров подшипник все равно нужно заменять, иначе могут наступить серьёзные последствия. Не замечать посторонние звуки, раздающиеся из-под капота, нельзя.

Распространёнными причинами неисправности также считаются:

  • воздействие увеличения нагрузок;
  • загрязнение скользящих элементов;
  • тюнинг машины, а именно, установление более широких шин.

Если продолжать пользоваться автомобилем с повреждённой деталью, скоро проявятся и другие неисправности, так как быстрота износа запчастей вырастет. В связи с этим, когда речь идёт об опорном подшипнике Рено Логан, диагностику следует производить своевременно.

Подготовительные работы:

  • Автомобиль поддомкратить.
  • Снять переднее колесо (с той стороны, на которой будет производиться замена).
  • Очистить от пыли, грязи стойку передней подвески.

Разбираем:

  • Ключом на «10» открутить кронштейн, расположенный на стойке (является опорой для тормозного шланга).
  • Под капотом машины найти бачок с тормозной жидкостью, открыть крышку. Отжать тормозные колодки для снятия суппорта.
  • Ключом на «18» открутить болт фиксации суппорта, в это же время ослабить нижний крепежный элемент. Суппорт отклонить в сторону, при этом освободив тормозной диск.
  • Открутить два болта, фиксирующие стойку на кронштейне кулака. Для этого требуется ключ на «18».Чтобы избежать нагрузки на шрус, кулак нужно «привязать» к кузову авто (временно).
  • Далее под капотом открутить контрольные гайки, которые удерживают стойку к лонжеронной чашке (шестигранником на «6» и головкой на «21»), после чего извлечь опорную стойку вместе с пружинным элементом.
  • Ослабить напряжение стяжки пружины до состояния свободного хода в верхней и нижней стоечных чашках.
  • Шестигранником на «6» открутить гайку крепления штока к опоре авто и аналогичную головку ключом на «27».

Разобрать стойку, поочередно снимая элементы:

  • Опорный подшипник.
  • Отбойники.
  • Чашки.
  • Пыльник амортизатора.
  • Буфер, демпфирующий ход стойки.

Проверить целостность элементов, при необходимости заменить новыми. Кроме этого, проверить ход штока амортизатора.

На шток надеть следующие элементы:

  • Пыльник, буфер с отбойником.
  • Пружину.
  • Стоечную тарелку (верхнюю).

Следить за правильным расположением пружины: края витков должны упираться в выступы, расположенные на верхней и нижней тарелках.

  • Вставить в опору подшипник и надеть ее на место.
  • Закрепить гайку, удерживающую с боковой части пружины с тарелками.
  • Разжимать стяжное устройство пружины, в это же время затягивать гайку до упора.
  • Собранную конструкцию стойки закрепить к кузовной чашке лонжерона, после – установить на исходное место.

Далее собрать элементы:

  • Стойку на поворотном кулаке зафиксировать к кронштейну.
  • На прежнее место установить кронштейн, удерживающий тормозной шланг и суппорт.
  • Выполнить протяжку контрольной гайки фиксации стойки к кузову машины с помощью динамометрического ключа.
  • Далее – навесить колесо.

Итак, замена подшипника на Renault Logan завершена. Весь процесс не займет много времени, если заранее подготовить необходимый инструмент и строго следовать определенному алгоритму.

Регулировка троса

Как известно многим владельцам, сцепление Logan оснащено тросиком выключения диска. Со временем диск сцепления вызывает износ, который, в свою очередь, изменяет длину троса и требует регулировки.

Чтобы произвести правильную регулировку троса своими руками, нужно откорректировать расстояние гайки от упорной пластины. Вы можете посмотреть эту процедуру в видеоролике.

Как правило, трос сцепления проходит около 150 тысяч километров. Этот ресурс легко объяснить дешевизной этой детали. Если трос сцепления изношен, его необходимо заменить, предварительно сняв регулировочные припуски со старого троса.

Проблемы с шумом и скрипом сзади автомобиля

Скрип сзади автомобиля Неисправности могут проявиться и как стук в задней подвеске при езде по неровностям или скрип сзади. Все эти звуки сигнализируют о появившейся проблеме, которую надо решать. Для того чтобы его убрать, по рекомендации завода, необходимо вырезать прокладку и установить ее на верхнюю опору амортизатора. Это устранит стук в подвеске Лада Веста. Похрустывать и поскрипывать могут плохо закрученные колеса. Это часто встречается и на других моделях автомобилей, вызвано невнимательностью автолюбителя при замене колес. Необходимо срочно остановиться и подтянуть колеса.

Стучать и хрустеть могут плохо уложенные вещи в багажнике авто. Прежде чем пытаться производить устранение скрипов подвески, следует освободить багажник от всего лишнего и проехать на машине.

Если никаких посторонних звуков нет, значит, вопрос решен. Источниками постороннего шума сзади могут быть и незначительные проблемы, но для устранения нужно их знать:

  1. Не закреплен тросик ручного тормоза, достаточно подтянуть стяжку;
  2. Демпферы крышки багажника могут издавать различные звуки, следует смазать их силиконовой смазкой;
  3. При повышенном люфте крышка багажника начинает греметь, смазать и устранить люфт;
  4. Заскрипеть могут замки спинки заднего сиденья, достаточно смазать и намотать немного изоленты;
  5. Плохо уложены вещи в багажнике.

Замена рычага передней подвески Рено Логан: видео, фото, артикулы

Основные детали передней подвески – это стойки и рычаги. К стойке подобраться сложно, а вот рычаг, если необходимо, можно заменить за 10 минут. Обычно такую замену проводят, если износились сайлентблоки.

Всё выглядит просто: снимают тягу стабилизатора, затем откручивают крепление шаровой опоры.

В общем, замена рычага передней подвески Рено Логан мало отличается от аналогичной замены в других авто, где применена независимая подвеска Мак-Ферсон.

Видео-пример замены рычагов и шаровых на Рено Логан:

Как выглядит рычаг

Сам узел обычно заменяют в сборе, вместе с шаровой опорой ( о том, как выбрать шаровую на Логан здесь) и сайлентблоками. Последние два элемента запрессованы в плоскость рычага (см. рис.).

В каталоге Рено используются обозначения:

  • 54 50 042 69R (60 01 547 519) – рычаг в сборе, правая сторона (в скобках – альтернативный артикул);
  • 54 50 113 62R (60 01 547 520) – левая сторона.

Ещё отдельно продают сайлентблоки (60 40 002 245), но мы будем менять узел в сборе. Кстати, в конструкции предусмотрен пыльник, закрывающий опору. Пыльники с заменяемых рычагов можно снять, чтобы оставить их про запас.

Рекомендуют проводить замену пары рычагов, то есть левого и правого сразу. Проблема в том, что не у всех такая возможность есть.

С завода будут установлены рычаги LUCAS/TRW. Фирма TRW их обозначает так: JTC 1241 (правый), JTC 1240 (левый).

Особенности конструкции стабилизатора

Роль тяги стабилизатора в седане Логан выполняет шпилька, то есть болт 8 (см. рис.). Снизу на него накручена гайка.

О замене втулки стабилизатора в этом материале подробно!

Рычаг передней подвески правый

Гайку на шпильке выкручивают, придерживая шляпку болта сверху.

Вообще же замена рычага передней подвески Рено Логан обладает особенностями:

  • Две гайки на винтах 3 затягивают на последнем этапе, когда автомобиль опирается на четыре колеса;
  • Проводя монтаж, лучше снимать пыльник ШРУСА с детали 7, чтобы не повредить его.

Когда пыльник сдвинут, можно откручивать гайку 9. Рассмотрим все шаги по порядку.

Все действия от «А» до «Я»

Для выполнения демонтажа понадобятся два плоских ключа «на 13», а также ключи «на 19» – плоский, накидной и торцовый. Шпилька стабилизатора рассчитана под ключ Torx T30. Он понадобится на «шаге 3»:

  1. Переднее колесо поддомкрачивают и снимают;
  2. Надо снять основную тягу подвески (см. рис.), для чего откручивают верхнюю и нижнюю гайку;

    Основная тяга – трубка и гайки

  3. Откручивают гайку на шпильке стабилизатора. Шляпку винта придерживают ключом Torx;
  4. С помощью ключей «на 19» скручивают гайку крепления шаровой опоры. Затем отвёрткой разжимают стяжное крепление, чтобы вытащить опору вниз;

    Предпоследний шаг по демонтажу

  5. Рычаг теперь удерживают только винты сайлентблоков. Их легко будет выкрутить ключом «на 19».

Монтаж выполняют в порядке, обратном рассмотренному. Значения тяговых усилий приводятся ниже. Кстати, гайки на винтах сайлентблоков надо зажимать в последнюю очередь.

На первом шаге желательно задействовать ручник, а также использовать дополнительную страховку. Желаем успеха.

Рекомендуемые моменты сил

По идее, замена рычагов передней подвески Рено Логан не проводится без ключа, позволяющего регулировать усилие. Придерживайтесь указанных значений, закручивая любой элемент крепления (винт или гайку).

Передняя подвеска в сборе

Всё, что было разобрано, должно вернуться к первоначальному виду:

  • 2, гайки и винты сайлентблоков – 105 Н*м (затягивать после установки колеса);
  • 3, болт и гайка основной тяги – 62 Н*м;
  • 8, гайка крепления тяги к кузову – 21 Н*м;
  • 12, гайка на шпильке стабилизатора – 14 Н*м;
  • 13, болт и гайка стяжного крепления – 62 Н*м.

На практике диапазон может составлять +-10% от указанного.

Если затяжку элементов 2 выполнить преждевременно, сайлентблоки выйдут из строя очень быстро. Поэтому монтаж надо завершать, когда автомобиль снят с домкрата.

Регламент

Под пыльником опоры, такой, как на фото, всегда находится шар. Если на нём напечатана буква R, значит, опора была куплена отдельно от рычага.

Фирма Рено выпускает и опоры по отдельности (40 16 047 93R), и рычаги в сборе. В первом случае буква R будет присутствовать. Более подробно в материале: замена и диагностика шаровой опоры на Рено Логан своими руками.

По регламенту заменяют узел в сборе. Он в любом случае содержит опору и два сайлентблока. Соблазн заменить только одну опору возникает при появлении стуков в передней подвеске только с одной стороны!

Регламентные операции:

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
