Меняем рычаги передней подвески на Рено Логан своими руками

Как распознать необходимость замены рычага Логан?

Для ремонта потребуется обзавестись таким набором инструментов:

  • торцовым ключом, размер которого «30»;
  • накидными ключами размерностью «16» и «18» (по 2 шт. каждого типоразмера);
  • молотком, монтировкой и отверткой с плоским профилем;
  • съемником.
    1. Вывешиваем одну из сторон автомобиля, подставив под колеса задней оси упоры против скатывания, а под кузов страховочную подпорку. Активируем ручной тормоз.
    2. Снимаем колесо с Renault Logan (его крепеж должен быть заранее ослаблен).
    3. Откручиваем гайку, с помощью которой удерживается соединительная тяга. Извлекаем болт (сверху) и вынимаем эту тягу.
    4. Переходим к откручиванию болта, которым закреплен стабилизатор.
  1. Шаровой палец опоры фиксируется в поворотной цапфе с помощью болта, который стягивает «щеки» нижнего кронштейна. Откручиваем данный болт и вынимаем его из посадочного места.
  2. Для извлечения шаровой опоры из цапфы пользуемся съемником, а в его отсутствие монтировкой.
  3. Перемещаемся к демонтажу крепежа рычага к кронштейнам подрамника. Здесь откручиваем два болта и извлекаем их из втулок сайлентблоков.

На этом рычаг демонтирован. Теперь можно начинать установку нового изделия. Алгоритм ее выполнения обратен демонтажному процессу.

Во время затяжки соблюдаем регламентные моменты:

  • 105 Н*м – для крепежа рычага к подрамнику;
  • 62 Н*м – для болта и гайки фиксации шарового пальца в кулаке;
  • 21 Н*м – при установке соединительной тяги.

Завершив ремонтные действия с одной стороны авто Renault Logan, переходим к выполнению процесса со второй. Все действия выполняются аналогично. Замена передних рычагов завершена полностью.

Инструмент:

  • Гаечный ключ рожковый 13 мм
  • Гаечный ключ накидной прямой 16 мм (2 шт.)
  • Гаечный ключ накидной прямой 18 мм (2 шт.)
  • Вороток под торцевую насадку
  • Насадка на вороток 30 мм
  • Динамометрический ключ
  • Балонный ключ
  • Опорные стойки
  • Домкрат
  • Отвертка ударная
  • Молоток большой

1. Установив автомобиль на надежные опоры снимаем переднее колесо, как описано здесь.

2. Откручиваем гайку нижнего крепления соединительной тяги.

3. Выкручиваем болт верхнего крепления соединительной тяги.

4. Снимаем соединительную тягу.

5. Выкручиваем гайку болта крепления стабилизатора поперечной устойчивости. При этом сам болт необходимо вторым ключом удерживать от проворачивания. Извлекаем болт.

6. Отворачиваем гайку стяжного болта клеммового соединения поворотного кулака и шаровой опоры.

7. Вынимаем стяжной болт.

8. С помощью отвертки немного разжимаем клеммовое соединение.

9. Извлекаем палец шаровой опоры из поворотного кулака.

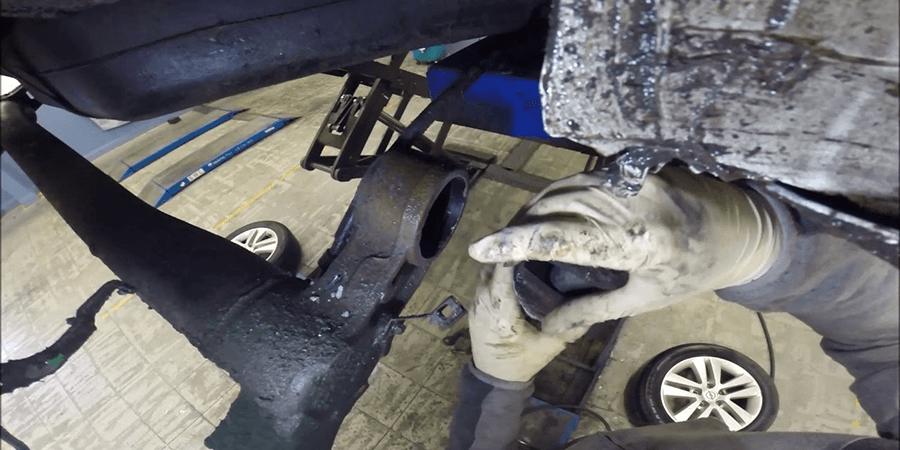

10. Отворачиваем гайку болта крепления переденго сайлентблока рычага к подрамнику. При этом вторым ключом придерживаем болт от проворачивания. Извлекаем болт.

11. Подобным образом извлекаем задний болт крепления сайлентблока рычага к подрамнику.

12. Снимаем рычаг передней подвески.

13. Осматриваем рычаг передней подвески. При наличии дефектов и повреждений, заменяем его.

14. Устанавливаем все снятые детали в обратном порядке.

Гайки болтов крепления сайлентблоков рычага к подрамнику — 105 Нм.

Болт крепления соединительной тяги — 21 Нм.

Гайка крепления соединительной тяги — 62 Нм.

Гайка стяжного болта клеммового соединения поворотного кулака и шаровой опоры — 62 Нм

15. Проверяем углы установки колес, при необходимости регулируем их.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Для удерживания автомобиля Рено Логан от кренов на дороге служит поперечный стабилизатор, представленный металлической штангой, которая посредством собственных стоек опирается на другие элементы ходовой. Непосредственный контакт стабилизатора с подрамником происходит через втулки. Такое устройство подвески.

Эта, проверенная эксплуатацией и множеством тестов конструкция ходовой, зарекомендовала себя, как весьма надежная. В числе неоспоримых достоинств подвески присутствует сравнительно низкая стоимость ее деталей.

Выбор подшипников опоры передней стойки, какие лучше. Артикул, каталожный номер, цена

В продаже имеются, как верхний «опорник» в сборе с шарикоподшипником (комплект), так и детали по отдельности. При замене следует знать, в каком состоянии корпус верхней «опорника», верхней чаше и контргайки, если повреждений и износа нет, тогда потребуется замена подшипника отдельно, в противном случае придется менять все комплектующие.

В таблице представлен перечень лучших и рекомендуемых производителей опорных подшипников для замены на Renault Logan. Указаны цены, каталожные номера, комплектность изделий. Полный комплект опоры переднего амортизатора Рено Логан показан на фото, где так же перечислены комплектующие.

Оригинальный заводской артикул:

  • опоры амортизатора – 6001547499;
  • шарикоподшипника – 600102585.

Примечание:

Опорный подшипник – это упорный однорядный шарикоподшипник, состоящий из стального корпуса, внутри которого расположены кольца с дорожками качения, сепаратор, шары.

Таблица лучших рекомендуемых фирм опор амортизатора

№ п/пФирмаНомер по каталогу (артикул)Цена 2022 год, рубСостав ремкомплекта
КонтргайкаПодшипникЧашкаОпора
1SWAG Германия Аналог60 92 7505700++
2SKF Швеция АналогVKDA356331250++++
3Renault  Франция Оригинал46001547499800++
4NTN-SNR Франция АналогKB655281200++++

Совет:

По стоимости выгоднее менять «опорник», используя ремкомплект, так же это правильно с точки зрения совместимости деталей.

Характеристики и размеры передних опор, опорного подшипника

ПараметрОпора амортизатораОпорный шарикоподшипник
Сторона установкиПередняя ось, правая/левая сторона
Необходимое количество на ось2 шт
Высота, mm469
Внутренний диаметр, mm1816(27)
Наружный диаметр, mm104 (75)56
Материал исполненияСинтетический каучукСталь ШХ-15
Вес изделия, г400 (с п-ш)70

Пошаговая инструкция

1. Поддомкрачиваем и снимаем колесо.

2. Для удобства замены шаровой нужно снять тормозной суппорт целиком. Откручиваем сзади два болта крепления. Болты под ключ на восемнадцать.

Если болты откручиваются в первый раз то они могут туго идти. С завода они посажены на фиксатор резьбы. Желательно при установке их очистить, нанести фиксатор и закрутить.

3. После откручивания болтов суппорта с помощью плоской отвертки разводим тормозные колодки. Упор нужно делать в колодку с той стороны где нет фрикционного материала.

После разведения колодок снимаем суппорт и подвязываем его на проволоке к пружине стойки.

4. Теперь нам нужно открутить болт крепления пальца шаровой. Брызгаем на болт проникающей смазкой и откручиваем болт. Воротком с головкой на шестнадцать крутим гайку, а ключом на шестнадцать держим головку болта.

Если болт от руки не вынимается, то выбиваем его молотком и выколоткой по размеру.

5. Брызгаем проникающей смазкой в клин куда входит палец шаровой.

6. Несильно забиваем плоскую отвертку в щель куда входит палец шаровой. Далее стучим молотком по рычагу вниз. Ниже на фото я думаю все понятно.

После того как вышла шаровая, снимаем с пальца пластиковый упор который не дает тереться резиновому пыльнику шаровой об кулак. Это очень важная деталь, не забудьте ее поставить на новую шаровую.

7. Шаровая опора запресовывается в рычаг на шлицах. Перед выпресовкой нужно проверить наличие стопорного кольца в пазу который вы можете посмотреть на фото ниже. Если есть стопор снимаем его.

Отмечено место где может быть стопорное кольцо

8. Снимаем пыльник и очищаем металлической щеткой все вокруг шаровой.

9. Подбираем оправку чтобы она вставала снизу шаровой и была чуть больше ее диаметра. В общем нужно чтобы оправка уперлась в рычаг.

10. Подставляем упор под оправку, к примеру трубу и поджимаем ее немного опустив машину с домкрата.

11. Несколькими ударами молотка выбиваем шаровую в оправку.

12. Поднимаем немного домкрат и убираем оправку с упором.

13. Теперь нам нужно запрессовать шаровую. Подбираем оправку чтобы она вставала по диаметру шаровой снизу. Подойдет головка на 36 или 34.

14. Подставляем оправу и упор под нее. Спускаем немного машину с домкрата. После того как спустили смотрим чтобы край рычага куда входит шаровая был горизонтально к телу шаровой. Это нужно для того чтобы шаровая ровней запрессовалась.

Пока не запрессуете шаровую, не снимайте с нее транспортировочный колпачок.

15. Берем оправку в которую мы выпресовывали шаровую и ставим ее сверху. Бьем по оправке и загоняем шаровую на место.

16. После запрессовки снимаем транспортировочный колпачок и одеваем на палец пластиковый упор.

Так же если с вашей новой шаровой идет стопорное кольцо, установите его.

17. Вставляем палец шаровой в кулак. Следите чтобы пластиковый упор встал в паз.

Палец нужно вставить на такую глубину чтобы вошел болт.

Если палец плохо идет, можно снизу рычага немного постучать молотком.

18. Проверяем болт крепежа пальца, он должен быть не потянут. Если болт испорчен, меняем на новый оригинальный.

19. Вставляем болт и затягиваем. Момент затяжки 60 Н·м.

20. Устанавливаем суппорт и колесо.

Советы

В заводской документации по ремонту рекомендуют менять рычаг в сборе. Нет информации о замене шаровой. При выполнении такой работы вся ответственность лежит на Вас.

Рекомендую сразу после замены шаровой покататься по кочкам и посмотреть на нее. Бывает так что в рычаге место посадки прослаблено и она может выскочить.

Видео урок

Даже малознакомый с автотехникой гражданин знает, что подобные узлы подвески автомобиля во время эксплуатации испытывают серьезные нагрузки, вследствие чего подвержены интенсивному износу. Если учесть бюджетность Renault Logan и неудовлетворительное состояние дорожного покрытия, то становится понятным фактор частых поломок, связанных с ходовой частью авто.

А ведь износ конусообразного пальца со сферическим наконечником грозит ухудшением управляемости транспортным средством, вплоть до вероятности аварийной ситуации

Поэтому чрезвычайно важно вовремя определить поломку и произвести замену шаровой на автомобиле Рено Логан по видео, предоставленном мастерами

Артикулы

Фирма Рено выпускает сайлентблоки и по отдельности, и в сборе с рычагами. Обозначается деталь так: 6040002245 (60 40 002 245). Аналоги:

  • 26304 (FEBI)
  • 60 92 6304 (SWAG)
  • TD729W (DELPHI)
  • C8617 (LYNXauto)
  • 30292 (ASAM)
  • 4500001 (FORMPART)
  • 53210 или 33124 (MAPCO)
  • FZ90454 (FORTUNE LINE)
  • L25819 (MONROE)
  • 38DC1002 (AS METAL)
  • V46-0268 (VAICO)
  • MGZ-508014 или 72-1956 (MAXGEAR)
  • 5103924 (NK)
  • F8-7977 (OPTIMAL)
  • D300165 (DENCKERMANN)
  • 4340201409 или EMS8502 (JP GROUP)
  • DC11001 или B56112 (RIW)
  • 57-00732 (TALOSA)
  • 8500 25819 (TRISCAN)
  • 77-00862-SX (STELLOX)
  • 31242 01 (LEMFORDER)
  • RESB3746 (MOOG)
  • JBU751 (TRW)

Вроде бы, хвалят последние три. Но лучше оригинала нет ничего. А самый дешёвый аналог выпускает фирма SWAG.

Подробная инструкция по замене сайлентблока переднего рычага

Если не выполнить своевременный ремонт, то автомобиль может выйти из строя в самый неподходящий для этого момент. Например, во время движения по магистрали. Чтобы избежать этого, необходимо провести качественный и своевременный ремонт. Замена передних сайлентблоков Renault Logan вполне по силам обычному автовладельцу. Все, что нужно – это выполнить ряд инструкций, которые мы описали ниже:

  1. Снимите нужное колесо, предварительно подняв автомобиль на домкрате и скрутив болты.
  2. Проведите эту операцию и для колеса, находящего в паре передней части подвески.
  3. Очистите грязь, пыль и налет. Используйте смазку (подойдет вещество для смазывания механизмов WD-40), чтобы смягчить движения элементов узла.
  4. Снимайте рычаг со стоек амортизаторов.

Следом за этим нужно проверить опоры шарового типа на исправность. В случае если в наличии видимые механические повреждения, сколы и пр. неисправности, выполните замену. В этой статье не будет останавливаться на этом этапе и примем за гипотезу, что шаровая опора в норме. Мы уже говорили, что передние рычаги состоят из 4 сайлентблоков (по 2 в каждом из рычагов). Фактически сайлентблок – это пара втулок с муфтой внутри, поэтому могут быть выявлены две особенности узла:

  1. внутренняя втулка из металла зажимается подрамником;
  2. внешняя пластиковая втулка углубилась в металл.

В связи с этим, не трогайте рычаг, не убедившись в том, что «Логан» устойчиво стоит на твердой поверхности. Чтобы выполнить опрессовку, нужно избегать излишнего давления на втулку, чтобы не повредить шайбы и опоры паза. Следующий этап – это съем старых сайлентблоков. Выполняется это следующий образом:

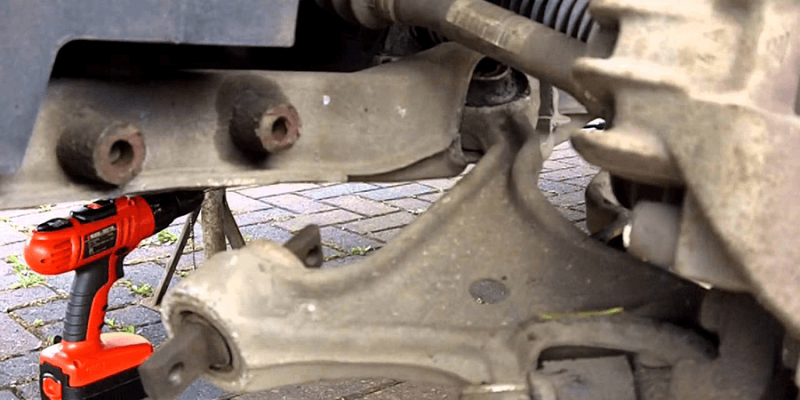

  • Зафиксируйте рычаг на месте, возьмите дрель. С ее помощью высверлите поверхность вокруг отверстия. Если нет дрели – не беда. Воспользуйтесь лобзиком, потребуется чуть больше усилий, но результат будет тот же.
  • Зафиксируйте снятый рычаг в тисках. Ножовкой уберите внешнюю часть втулки. Будьте бдительны, чтобы не зацепить металл на поверхности рычага. Повредив его, вы дадите основу для воздействия на металл коррозии.
  • Возьмите два ключа: шведский и газовый, съемник и 4 нужные оправки.
  • Подготовьте заранее смазку и ветошь для уборки лишней части масла.
  • Установите в рычаг детали в следующей последовательности: шайба, гайка, оправка, шайба и финальная гайка.
  • Важным условием, соблюдение которого крайне необходимо, является свободное перемещение втулки по рычагу.

Если вы не хотите в будущем проблем с подвеской, используйте фиксацию ее с давлением на нее не более 120Н*м. Данная работа имеет один нюанс – многие дешевые сайлентблоки и другие элементы этого узла подвески не рассчитаны на подобные нагрузки, поэтому в момент фиксации происходит разломы и трещины. Ввиду этого фактора, многие автовладельцы прибегают к помощи автосервиса. Как проверить сайлентблока передних рычагов «Рено-Логан», читайте в предыдущих пунктах статьи.

Замена рычага передней подвески Рено Логан: видео, фото, артикулы

Основные детали передней подвески – это стойки и рычаги. К стойке подобраться сложно, а вот рычаг, если необходимо, можно заменить за 10 минут. Обычно такую замену проводят, если износились сайлентблоки.

Всё выглядит просто: снимают тягу стабилизатора, затем откручивают крепление шаровой опоры.

В общем, замена рычага передней подвески Рено Логан мало отличается от аналогичной замены в других авто, где применена независимая подвеска Мак-Ферсон.

Видео-пример замены рычагов и шаровых на Рено Логан:

Как выглядит рычаг

Сам узел обычно заменяют в сборе, вместе с шаровой опорой ( о том, как выбрать шаровую на Логан здесь) и сайлентблоками. Последние два элемента запрессованы в плоскость рычага (см. рис.).

В каталоге Рено используются обозначения:

  • 54 50 042 69R (60 01 547 519) – рычаг в сборе, правая сторона (в скобках – альтернативный артикул);
  • 54 50 113 62R (60 01 547 520) – левая сторона.

Ещё отдельно продают сайлентблоки (60 40 002 245), но мы будем менять узел в сборе. Кстати, в конструкции предусмотрен пыльник, закрывающий опору. Пыльники с заменяемых рычагов можно снять, чтобы оставить их про запас.

Рекомендуют проводить замену пары рычагов, то есть левого и правого сразу. Проблема в том, что не у всех такая возможность есть.

С завода будут установлены рычаги LUCAS/TRW. Фирма TRW их обозначает так: JTC 1241 (правый), JTC 1240 (левый).

Особенности конструкции стабилизатора

Роль тяги стабилизатора в седане Логан выполняет шпилька, то есть болт 8 (см. рис.). Снизу на него накручена гайка.

О замене втулки стабилизатора в этом материале подробно!

Рычаг передней подвески правый

Гайку на шпильке выкручивают, придерживая шляпку болта сверху.

Вообще же замена рычага передней подвески Рено Логан обладает особенностями:

  • Две гайки на винтах 3 затягивают на последнем этапе, когда автомобиль опирается на четыре колеса;
  • Проводя монтаж, лучше снимать пыльник ШРУСА с детали 7, чтобы не повредить его.

Когда пыльник сдвинут, можно откручивать гайку 9. Рассмотрим все шаги по порядку.

Все действия от «А» до «Я»

Для выполнения демонтажа понадобятся два плоских ключа «на 13», а также ключи «на 19» – плоский, накидной и торцовый. Шпилька стабилизатора рассчитана под ключ Torx T30. Он понадобится на «шаге 3»:

  1. Переднее колесо поддомкрачивают и снимают;
  2. Надо снять основную тягу подвески (см. рис.), для чего откручивают верхнюю и нижнюю гайку;

    Основная тяга – трубка и гайки

  3. Откручивают гайку на шпильке стабилизатора. Шляпку винта придерживают ключом Torx;
  4. С помощью ключей «на 19» скручивают гайку крепления шаровой опоры. Затем отвёрткой разжимают стяжное крепление, чтобы вытащить опору вниз;

    Предпоследний шаг по демонтажу

  5. Рычаг теперь удерживают только винты сайлентблоков. Их легко будет выкрутить ключом «на 19».

Монтаж выполняют в порядке, обратном рассмотренному. Значения тяговых усилий приводятся ниже. Кстати, гайки на винтах сайлентблоков надо зажимать в последнюю очередь.

На первом шаге желательно задействовать ручник, а также использовать дополнительную страховку. Желаем успеха.

Рекомендуемые моменты сил

По идее, замена рычагов передней подвески Рено Логан не проводится без ключа, позволяющего регулировать усилие. Придерживайтесь указанных значений, закручивая любой элемент крепления (винт или гайку).

Передняя подвеска в сборе

Всё, что было разобрано, должно вернуться к первоначальному виду:

  • 2, гайки и винты сайлентблоков – 105 Н*м (затягивать после установки колеса);
  • 3, болт и гайка основной тяги – 62 Н*м;
  • 8, гайка крепления тяги к кузову – 21 Н*м;
  • 12, гайка на шпильке стабилизатора – 14 Н*м;
  • 13, болт и гайка стяжного крепления – 62 Н*м.

На практике диапазон может составлять +-10% от указанного.

Если затяжку элементов 2 выполнить преждевременно, сайлентблоки выйдут из строя очень быстро. Поэтому монтаж надо завершать, когда автомобиль снят с домкрата.

Регламент

Под пыльником опоры, такой, как на фото, всегда находится шар. Если на нём напечатана буква R, значит, опора была куплена отдельно от рычага.

Фирма Рено выпускает и опоры по отдельности (40 16 047 93R), и рычаги в сборе. В первом случае буква R будет присутствовать. Более подробно в материале: замена и диагностика шаровой опоры на Рено Логан своими руками.

По регламенту заменяют узел в сборе. Он в любом случае содержит опору и два сайлентблока. Соблазн заменить только одну опору возникает при появлении стуков в передней подвеске только с одной стороны!

Регламентные операции:

Нижний рычаг передней подвески

Примечание:Ниже описаны снятие и установка нижнего рычага с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.

1. Ослабляем колесные болты. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

2. Отворачиваем колесные болты и снимаем переднее колесо.

3. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).

4. Ключом с головкой на 18 отворачиваем гайку крепления штанги стабилизатора к нижнему рычагу, удерживая при этом болт крепления штанги стабилизатора от проворачивания ключом с насадкой TORX T40.

5. Извлекаем сайлент-блоки, шайбу и болт крепления штанги стабилизатора.

6. Действуя монтировкой как рычагом, отводим штангу стабилизатора, и извлекаем из рычага резиновую втулку штанги стабилизатора.

7. Удерживая одним ключом на 16 болт крепления шаровой опоры, вторым ключом на 15 отворачиваем гайку крепления шаровой опоры к поворотному кулаку.

8. При помощи выколотки подходящего диаметра извлекаем болт крепления шаровой опоры.

Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.

9. Ключом с головкой на 13 отворачиваем верхний болт крепления соединительной тяги.

10. Ключом на 18 отворачиваем нижнюю гайку крепления соединительной тяги. Затем снимаем тягу.

11. Удерживая одним ключом на 18 передний болт крепления нижнего рычага, вторым ключом на 18 отворачиваем переднюю гайку крепления нижнего рычага к подрамнику.

Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.

12. Таким же образом отворачиваем заднюю гайку и болт крепления нижнего рычага к подрамнику.

Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.

13. Действуя монтировкой, как рычагом, отсоединяем нижний рычаг от подрамника.

14. Зубилом или большой отверткой разводим хомут в нижней части поворотного кулака…

… и затем окончательно снимаем нижний рычаг в сборе. Затем удаляем старый рычаг в отходы, поскольку новый рычаг поставляется в сборе с новой шаровой опорой и сайлент-блоками.

15. Берем новый нижний рычаг в сборе и вставляем до упора палец шаровой опоры нижнего рычага передней подвески в поворотный кулак. Затем только после этого извлекаем отвертку или зубило.

16. Действуя монтировкой, как рычагом, подсоединяем нижний рычаг к подрамнику. Вставляем болты крепления рычага к подрамнику в правильном положении и наживляем гайки крепления.

Внимание:Гайки крепления нижнего рычага к подрамнику затягивайте только тогда, когда передняя подвеска автомобиля будет в нагруженном состоянии: или автомобиль (со снаряженной массой) должен стоять на колесах, под собственным весом, или нижний рычаг передней подвески должен быть поддомкрачен. 17. Вставляем болт крепления шаровой опоры в правильном положении

Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания

Вставляем болт крепления шаровой опоры в правильном положении. Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания

17. Вставляем болт крепления шаровой опоры в правильном положении. Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания.

18. Ставим колесо и опускаем автомобиль или домкратом, или гидравлической стойкой поддомкрачиваем нижний рычаг передней подвески.

19. Затем окончательно затягиваем заднюю и переднюю гайки крепления нижнего рычага к подрамнику с моментом затяжки 105 Н∙м, удерживая при этом болты крепления от проворачивания. Затем только после этого убираем домкрат или гидравлическую стойку.

20. Устанавливаем соединительную тягу, наживляем нижнюю гайку крепления и вкручиваем верхний болт крепления. Затем затягиваем их с моментом затяжки 21 Н·м.

21. Действуя монтировкой как рычагом, отводим штангу стабилизатора от рычага, и затем вставляем в него резиновую втулку штанги стабилизатора.

22. Вставляем болт крепления штанги стабилизатора, сайлент-блоки и шайбу. Наживляем и затем затягиваем гайку крепления штанги стабилизатора с моментом затяжки 14 Н·м, удерживая при этом болт от проворачивания.

23. Устанавливаем колесо и опускаем автомобиль.

24. После всех работ проверяем и при необходимости регулируем углы установки колес.

Профессиональная замена сайлентблоков передних рычагов Рено Логан

Если назначение подвески автомобиля состоит в том, чтобы сглаживать колебания, передающиеся кузову и, тем самым, препятствовать его разрушению, то сайленблоки защищают, в первую очередь, сам узел. Они являются своего рода предохранителями амортизаторов, и установлены между ними и рычагами.

Как часто нужна замена сайлентблоков на Рено Логан?

Важно! Эти компоненты относятся к категории расходников, а потому замена сайлентблоков на Рено Логан требуется значительно чаще, нежели иных компонентов подвески автомобиля. Считается, что средняя продолжительность жизни «тихих деталей» – а именно так можно перевести их название с английского – составляет около пятидесяти тыс. км

пробега

км. пробега

Считается, что средняя продолжительность жизни «тихих деталей» – а именно так можно перевести их название с английского – составляет около пятидесяти тыс. км. пробега.

Но цифра эта весьма условна, так как зависит она от множества причин, среди которых:

  1. Условия эксплуатации машины. Нетрудно догадаться, что при езде по относительно ровным дорогам все компоненты подвески, включая и сайлентблоки, изнашиваются значительно более медленными темпами, нежели при езде по проселкам и легкому бездорожью. Рено Логан, будучи адаптированным для эксплуатации в российских условиях, способен преодолевать и его.
  2. Нагрузка на подвеску. Чем сильнее вы загружаете свой Логан, тем большие перегрузки испытывают и амортизаторы, и сайлентблоки.
  3. Стиль вождения владельца машины. У аккуратного водителя и подвеска, и двигатель, и даже составляющие выхлопной системы живут значительно дольше, чем у любителей прокатиться с ветерком и подрифтовать – это тоже понятно.
  4. А вот тот факт, что на эти компоненты подвески разрушительное воздействие оказывают и перепады влажности и температур, знают не все. Дело в том, что изготавливаются они из стали и резины, которая со временем, при недостаточной влажности, рассыхается, под воздействием высоких температур – трескается, а низких – дубеет, теряет свои свойства, в том числе упругость и прочность.

Поэтому нередки случаи, когда замена сайлентблоков Рено Логан оказывается необходима уже к исходу третьего десятка тысяч километров, а то и того раньше.

Замена сайлентблоков передних рычагов Рено Логан

Сразу отметим, что особо пугаться этой процедуры не стоит – она относительно не сложная, занимает совсем немного времени (если, разумеется, этим занимается опытный специалист) и не требует больших финансовых вложений – стоимость новых деталей, да и самой работы по их установке отнюдь не запредельна.

Бояться следует другого: эксплуатации машины с выработавшими свой ресурс сайлентблоками и некачественной установки новых деталей.

Последнее, кстати, встречается не так уж и редко, учитывая, что многие автовладельцы в целях экономии берутся за эту работу самостоятельно, не имея при этом ни должного опыта, ни соответствующего инструмента.

Когда становится нужна замена сайлентблоков Рено Логан?

Чтобы не упустить момент, когда замена сайлентблоков передних рычагов Рено Логан станет насущной необходимостью, нужно просто прислушиваться к своему автомобилю – и он сам подскажет, когда ехать в сервис. И подскажет он это одним из следующих способов:

  1. На резких поворотах переднюю часть машины будет слегка заносить, что переднеприводному авто вообще-то несвойственно.
  2. Усиление низкоамплитудной вибрации кузова, причем иногда настолько, что это будет весьма ощутимо даже в рулевой колонке. Если в вашей машине нет усилителя руля, вы обязательно это почувствуете. ГУР же существенно эту вибрацию сглаживает, но все равно заметить ее будет можно.
  3. При движении по прямой, машину может уводить в ту или иную сторону. Правда, этот симптом может свидетельствовать и о разрегулировке механизма рулевого управления, поэтому, ориентируясь только на него, делать вывод об износе сайлентблоков, было бы преждевременно.
  4. То же самое можно сказать и о следующем симптоме – неравномерном износе протектора передних колес. Он может быть вызван нарушением регулировок развал-схождения, неисправностью амортизаторов, или просто неравномерной загрузкой машины.

Замена шаровых на Рено Логан: видео и какие лучше

Необходимость проверки шаровых опор передней подвески автомобиля Рено Логан 1,4 появляется после возникновения периодических одиночных либо спаренных стуков при проезде неровностей (наезд на бордюр или большой камень), со стороны передних колес, так же возможен стук при трогании с места.

Этот стук хорошо ощутим на руле, а в особо запущенных случаях даже на кузове автомобиля (особенно при трогании с места и переключении передач).

Техническим регламентом обслуживания автомобиля Рено Логан 1,4 предусмотрена проверка шаровых опор раз в 15.000 км пробега. Но делать это можно и чаще. В первую очередь осматриваются пыльники шаровых. При обнаружении их износа проводится проверка наличия люфта при помощи монтажки, описанная ниже.

Сейчас читают: Renault Logan — Подмотка спидометров — Автомобильный Портал

Способы проверки исправности шаровой опоры Рено Логан 1,4

На слух

Нужно иметь определенный опыт чтобы определить на слух, что стучит именно шаровая. Аналогичные звуки могут издавать неисправные стойки стабилизатора, разбитый сайлентблок рычага подвески, слабозатянутые гайки, болты подвески или колеса и пр.

Прикладывая усилие к поддомкраченному колесу

Нужно поддомкратить автомобиль и вывесить колесо с той стороны где стук. Взявшись руками сверху и снизу колеса качаем его от себя — к себе, в вертикальной плоскости. Если в шаровой опоре имеется люфт, он будет хорошо ощутим. См. фото в начале статьи.

При этом, чтобы исключить возможность люфта в подшипнике ступицы колеса желательно чтобы во время раскачки колеса помощник в салоне автомобиля нажал на педаль тормоза. Так можно точно определить — где люфт в шаровой или ступичном подшипнике.

Прикладывая усилие к самой шаровой

Загоняем автомобиль на яму или подъемник. Либо поддомкрачиваем и снимаем переднее колесо, чтобы обеспечить доступ к шаровой опоре. Вставляем наконечник монтажки между рычагом с шаровой и нижней частью поворотного кулака. Несколько раз отжимаем монтажку вниз-вверх. Если при приложении усилия палец шаровой хотя бы немного выдвигается из ее корпуса, то она неисправна. Если движения нет, все в порядке.

При обнаружении неисправности шаровой опоры ее необходимо заменить новой. Производить замену парой если неисправна всего одна не обязательно.

Примечания и дополнения

— Причинами выхода из строя шаровых опор передней подвески автомобиля Рено Логан 1,4 являются: попадание грязи и влаги под треснувший защитный чехол (пыльник), низкое качество изготовления детали, усталостный износ (шаровые на Рено Логан 1,4 «сдаются» к 80-100 тыс км пробега).

Во всех случаях выходит из строя пластиковый вкладыш внутри корпуса шаровой. При этом шаровая головка пальца начинает болтаться в корпусе (люфт) и стучать металл по металлу.

Сейчас читают: Рено Логан оцинкован ли кузов

Еще статьи по передней подвеске автомобиля Рено Логан 1,4 Проверка амортизаторов Рено Логан Замена опорных подшипников передних стоек Рено Логан 1,4 Замена передних стоек автомобиля Рено Логан 1,4 Замена подшипника ступицы переднего колеса Рено Логан

Рено Логан замена шаровой опоры своими руками

Подвеска без исключения любого автомобиля неважно отечественного или иностранного имеет элементы шарового так называемого соединения, исключением не стал и Рено Логан. Прямо в подвеске данного транспортного средства присутствуют нижние шаровые опоры

Длительный срок эксплуатации авто может стать причиной износа этого узла (внешне это проявляется различными стуками). При желании выполняется замена шаровой опоры в авто из Франции Рено Логан самостоятельно. Как правильно выбрать нужно такой элемент, как шаровая опора на авто своими руками мы и расскажем в этой статье.

Правильный подбор элементов шаровой на Логан

На сегодняшний день на рынке представлено огромное разнообразие автомобильных любых запчастей, в том числе и такая деталь, как шаровая опора, как от зарубежных, так и от отечественных производителей.

Вы сможете найти шаровые опоры, отвечающие всем вашим требованиям (цена, качество, долговечность, надежность).

Однако из-за обилия продукции владельцы «француза» Рено Логан часто теряются при выборе нужной детали, оригинальные запчасти имеют определенный артикул.

От выбора деталей шарового соединения и проведения грамотного ремонта подвески зависит безопасность и надежность всего автомобиля. Стоимость оригинальных запчастей незначительно отличается от аналогов.

Поэтому мы не советуем вам экономить на приобретении оригинальных шаровых опор для Рено Логан.

В интернете можно найти множество печатных и видео инструкций как меняется шаровая опора. Далее мы постараемся рассказать каждый этап этого процесса в отдельности.

Фазорегулятор 2 Рено Меган 2

Необходимые инструменты

Замена шаровой опоры на «французе» Рено Логан непосредственно своими руками непременно вам понадобятся такие инструменты, как:

  • Подъемники. В такого рода ремонтных работах эффективно можно использовать как всем привычный домкрат, так и двухстоечный;
  • Комплекс рожковых и, конечно же, накидных ключей (диаметром от 8-32мм). Данные инструменты нужны для того, чтобы разобрать узел и другое небольшие нюансы;
  • Набор специальных торцевых головок с жёстким воротком и обычной трещоткой (такой набор необходим для осуществления демонтажа болтов ремонтируемого узла);
  • Обычный молоток или так называемая малая кувалда (необходим для разъединения элементов шарового соединения);
  • Щетка для работы по металлу и проникающая спецсмазка WD-40 (данные инструменты необходимы, чтобы осуществить зачистку резьбы болтов);
  • Комплекс отверток со шлицем Torx (также могут понадобиться отвертки плоской и соответственно фигурной формы);
  • Тонкое зубило плюс веретено. Данные инструменты понадобятся для выбивания болтов;
  • При перепрессовке новых элементов не обойтись без нескольких оправок;
  • Любой инструмент для разрушения и последующего монтажа новых стопорных колец.
  • Все перечисленные выше инструменты помогут вам легко и без лишних временных затрат выполнить замену данных деталей на Renault Logan своими руками.
  • Инструкция по замене шаровой на модели Логан:
  1. Перво-наперво установите авто на штатный имеющийся домкрат, после этого снимите только передние колеса;
  2. На начальном этапе работ вам понадобится щетка по металлу для очистки резьбы, а также проникающая спецсмазка под номером WD-40 для обработки резьб;
  3. Теперь открутите с помощью инструмента нижний болт шаровой по направлению к поворотному кулаку (обязательно для этого используйте торцевые головки), после чего при помощи пробоя и возможно молотка вытащите единственный болт из отверстия;
  4. Рекомендуется для более легкого освобождения болта шаровой опоры можете забить небольшое зубило в разрез непосредственно поворотного кулака;
  5. Несколько раз ударьте молотком по рычагу, чтобы отделить соединение;
  6. Снимите пару болтов переднего рычага автомобильного подрамника и демонтируйте узел;
  7. Для демонтажа отработанного элемента установите оправку подходящей формы под нижнюю так называемую чашку детали и несколько раз ударьте малой кувалдой по цилиндрическому стержню шарнира;
  8. После этих манипуляций становите подходящую оправку с противоположной стороны рычага, плюс нанесите несколько несильных ударов молотком, чтобы запрессовать новый шарнир и проведите монтаж нового стопорного элемента;
  9. Итак, дело подходит к концу. Установите рычаг непосредственно на подрамники, вставьте болты и отрегулируйте как надо положение рычага так, чтобы он располагался в одной плоскости автомобильным с подрамником Renault Logan. Добившись такого положения рычага, зажмите болты;
  10. Последующая сборка проводится в обратной порядковой последовательности.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
