Замена масляного насоса на 16-ти клапанной ВАЗ-2112 своими руками

Снятие

Начинаем:

  • Первым делом отсоедините провод «-» (минус) от аккумулятора, как и при любом другом ремонте.
  • Сливаем масло (через пробку на поддоне картера)с двигателя

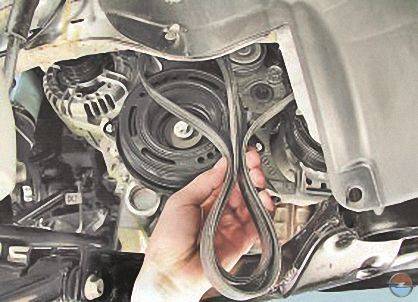

  • Достаем приводной ремень распредвала

Внимание:После снятия ремня привода ГРМ (ремня газораспределительного механизма) не стоит крутить коленчатый либо распределительный вал, иначе поршни погнут клапана, и работы по ремонту вам добавится да и ЦЕНА возрастет.

  • Вытаскиваем зубчатый шкив коленвала, затем его шпонку, применив две плоские отвертки.
  • Теперь снимаем масляный поддон

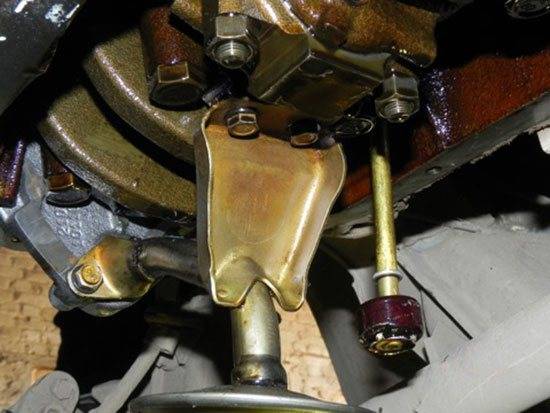

  • Откручиваем крепеж маслозаборника

Используя головку на 10 с удлинителем и трещоткой, выкручиваем шесть болтов, крепящих масляный насос к блоку цилиндров.

Снимаем агрегат с двигателя.

Примечание: Между масляным насосом и блоком цилиндров расположена уплотнительная прокладка.

Обязательно промываем новый масляный насос при помощи бензина, чтобы смытьконсервационную смазку.

Заполняем маслом,перед установкой, что бы он при запуске не вращался на сухую.

Важно так же провернуть ведущую шестерню для постановки насоса на коленвал: чтобы выступы на шестеренке совпадали с выборкой на коленвалу

Смазываем маслом кромку сальника, прежде чем ставить насос назад

Аккуратно заправляйте рабочую кромку сальника на шейку вала посредством деревянной палочки

При затяжке болтов будьте внимательны и осторожны, чтоб не сорвать резьбу

Установите остальные детали, действуя в обратном порядке.

Разборка

Итак:

Зажимаем корпус насоса в тиски, подложив мягкие накладки на губки и, используя шестигранник на 8, откручиваем пробку перепускного клапана.

  • Извлекаем поршень и пружинку перепускного клапана.
  • Проверяем посадочное место перепускного клапана — наличие задиров и царапин недопустимо
  • Шестигранником на 5, откручиваем шесть болтов, крепящих корпус насоса к его крышке.
  • Достаем корпус насоса.
  • Вытаскиваем из крышки его ведущую шестерню.
  • За ней, извлекаем ведомую шестерню.
  • Промываем все детали насоса бензином, дизельным топливом либо керосином, насухо вытираем и шестерни, перед установкой обратно, смазываем чистым маслом.
  • Внимательно осматриваем корпус на наличие трещин, сколов, сильных задиров, при обнаружении, меняем его.

Примечание: Проверяем, чтобы посадочное место ведомой шестерни, находящееся в корпусе насоса в диаметре не превышало 75,10 миллиметров. А допустимая минимальная толщина перегородки между ведомой и ведущей шестеренками была не менее — 3,4 миллиметра. Допустимый осевой люфт у ведущей шестерни не должен превышать 0,12 миллиметра, а у ведомой — 0,15 миллиметра

  • То же самое с шестернями насоса, задиры, сколы, трещины не допустимы.
  • Проверяем состояние пружинки редукционного клапана, поломанную, треснувшую, либо сильно короткую (сжатую, не соответствующую размерам) заменяем.

Сборка

Совет: Когда насос снят, рекомендуем заменить на нем передний сальник коленвала, находящийся в крышке

Собираем насос в последовательности обратной разборке. Ведомая шестерня внутри насоса располагается так, чтобы ее сторона с фасками и меткой была приложена к корпусу.

То же с ведущей шестерней. Вот и все. Сборка насоса завершена, остается установить его на место, как гласит наша инструкция. Кроме инструкции рекомендуем посмотреть видео по этому вопросу.

Если у вас на панели приборов загорелся красный индикатор, сигнализирующий о недостатке масляного давления в системе, то не спешите бежать в магазин и покупать новый масляный насос.

На видео рассмотрены самые основные причины, почему в двигателе ВАЗ может пропасть давление масла:

Лампочка давления масла загорается на холостых: способы проверки

Теперь давайте поговорим о том случае, когда загорание сигнальной лампы низкого давления масла происходит во время работы мотора на холостом ходу.  Ниже мы приведем доступные способы выявления неисправности, которые в целом будут полезны при диагностике состояния системы смазки двигателя и давления масла в двигателе.

  1. Если загорелась лампочка давления масла, тогда следует проверить уровень моторного масла в двигателе и его состояние. При снижении уровня долейте масло. Подозрительное состояние масла (черный цвет, излишняя густота) потребует тщательной промывки масляной системы и последующей замены масла. Запах бензина/солярки, эмульсия на крышке маслозаливной горловины или сильное разжижение моторного масла укажут на проблемы с ЦПГ или на трещины БЦ/ГБЦ. На исправном моторе камеры сгорания должны быть герметичными, топливо и антифриз из системы охлаждения не должны попадать в смазочную систему.
  2. Лампа давления масла может загораться на холостых сразу после замены масла в момент первого запуска. В этом случае контрольная лампа может гореть 10, 15 или даже 20 секунд. Если через указанный промежуток времени лампа низкого давления масла не погаснет, тогда следует проверить масляный фильтр. Изделие может оказаться некачественным, плохо прикрученным (заметны потеки масла в области крепления фильтра) или бракованным.
  3. Произведите проверку датчика давления масла. Уровень давление масла на холостом ходу при оборотах на отметке около 800 — 900 об/мин не должен быть меньше показателя 0.5 кгс/см2. Также стоит отметить, что датчики аварийного давления масла на разных двигателях могут иметь отличный друг от друга диапазоном срабатывания, который в среднем колеблется от 0.4 до 0.8 кгс/см2. Это значит, что в случае наличия датчика, рассчитанного на срабатывание при 0.7 кгс/см2, уже во время падения давления до 0.6 кгс/см2 будет происходить включение датчиком аварийной лампы давления масла. Это сделано для условного уведомления о снижении давления в магистрали системы смазки ДВС.

Начальную проверку датчика стоит производить с небольшого поднятия оборотов коленвала (1000-1100 об/мин).  Другими словами, если при нажатии на газ лампочка давления масла потухает, тогда возможны следующие варианты:

  • слишком низкие обороты холостого хода (лампочка моргает на холостых);
  • низкое давление масла в системе смазки;
  • сбои в работе датчика давления масла;
  • неисправности двигателя;

Чтобы точно замерить давление масла в двигателе, необходимо выкрутить датчик и на его место установить манометр. Также не следует исключать ложные срабатывания датчика давления масла на холостом ходу, которые могут возникать по причине загрязнений как самого устройства, так и масляных каналов двигателя. В этом случае понадобится осуществить чистку датчика и прочистку каналов системы смазки.

Что касается поломок мотора, которые приводят к снижению давления масла, косвенными признаками является повышенный расход горючего и моторного масла, двигатель дымит синим или сизым дымом.  В таких случаях лампа давления масла горит на холостом ходу с учетом прогретого двигателя. Это происходит по причине того, что разогретый смазочный материал разжижается и свободно вытекает через зазоры между различными деталями (вкладыши, шейки валов и т.д.).

Еще одной причиной может быть неисправность самого маслонасоса. В процессе эксплуатации двигателя может произойти износ шестеренной пары, внутренних и наружных поверхностей корпуса маслонасоса. Добавим, что инженеры закладывают такую производительность насоса, которая изначально позволяет создавать давление выше рекомендуемого для мотора. Получается, насос всегда нагнетает масло «с запасом». При этом привод маслонасоса реализован от коленчатого вала, то есть давление масла зависит от оборотов (частоты вращения коленвала).

Как известно, на холостом ходу обороты коленчатого вала минимальны. Параллельно с этим маслонасос также развивает минимальное давление. В результате относительно небольшое отклонение может приводить к загоранию лампы давления масла на холостых, в то время как при поднятии оборотов и росте давления масла в системе смазки проблема загорания аварийной лампы низкого давления масла на приборной панели может не проявляться.

Замена масла в двигателе ВАЗ 2112 16 клапанов. Фото, инструкция как поменять масло в двигателе ВАЗ 2112 16 клапанов

Двигатель ВАЗ-2112 разработан на базе мотора ВАЗ 2110, но имеет много модифицированных и изменённых деталей.

Агрегаты с 16 клапанами имеют такие модификации:

  • двигатель 21120 объём 1,5 л, (версия GLI люкс);
  • мотор 21124 объём 1,6 л, (годы выпуска с 2004 по 2008 годы);
  • агрегат 21128 с объёмом 1,8 л, (100 л. с., люксовая версия авто от ЗАО «Супер-авто»).

На примере классического мотора 21120 с объёмом 1,5 л на ВАЗ 2112 и покажем как производится наиболее частая процедура техобслуживания — замена масла.

Когда менять и сколько масла лить в двигатель ВАЗ 2112

Замена масла ВАЗ 2112 осуществляется вместе с заменой фильтра через каждые 15000 км.

Конструкционные отличия двигателей 21120 и 21124 от своих 8 клапанных собратьев не повлияли на объём заливаемого масла в мотор. Для 16 клапанных двигателей 21120 и 21124 он составляет неизменные 3,5 л.

  • При замене моторного масла ВАЗ 2112 следует учесть, что заявленный объем для замены масла 3,5 л включает собой и дополнительные 300 мл которые заливаются в масляный фильтр.
  • Но как бы там ни было, процесс заливки моторного масла нужно контролировать, замеряя уровень смазки щупом.

Какое масло лить в ВАЗ 2112 16 клапанов

Для замены масла ВАЗ-2112 производителем установлены стандарты качества смазки соответствующие уровню качества API: SG, SH, SJ. Также следует учесть, что для верного подбора масла следует учитывать и климатические условия. Ниже указаны значения максимальных и минимальных годичных температур, учитывая которые нужно подбирать масло для своего авто.

  • от -15 до +45 °С SAE 15W-40;
  • от -20 до +30 °С SAE 10W-30;
  • от -20 до +35 °С SAE 10W-40;
  • от -25 до +20 °С SAE 5W-30;
  • от -25 до +35 °С SAE 5W-40.
  1. На двигателях 21124 и 21120 не допускается использование масла стандарта API SF, так как оно оказывает разрушительное воздействие на резиновые детали в двигателе.

Руководство по замене масла на двигателях 21124 и 21120

Перед началом необходимо прогреть двигатель, а в идеале осуществлять замену масла сразу после дальней поездки.
Ключом с головкой «на 10» отворачиваем четыре гайки крепления пластикового щитка.
Маленький нюанс, на агрегате 21124 пластиковая крышка крепиться на резинках, в таком случае крышку просто отводим вверх.

Ключом «на 17» отвинчиваем пробку, предварительно подставив под сливное отверстие тару для слива.

Осторожно не обожгитесь, так как масло горячее!

Не забываем закрутить сливную пробку. Рекомендуемый момент затяжки в пределах 28,7 – 46,7 Н·м.
Масляный фильтр на двигателе 21120 находится с правой стороны ближе к правому колесу

С помощью съёмника откручиваем его. А на моторе 21124 фильтр тоже находится с правой стороны, только возле катализатора.
Наполовину заполняем новый фильтр моторным маслом – 100-120 мл. Не забываем смазать маслом резиновую прокладку.
Закручиваем новый фильтр от руки, усилие затяжки будет составлять в пределах 37,48 – 87,47 Н·м.
Заливаем 3,2 л свежего масла.

Заводим двигатель на 3-4 минуты, ждем пока на панели приборов погаснет лампа «Масло» (красная масленка).
Щупом проверяем его уровень. При необходимости немного доливаем, дабы масляная пленка находилась между минимальной и максимальной отметками.

Необходимые инструменты и материалы для замены масла

Для замены масла понадобиться инструмент:

  • гаечные ключи «на 10», «на 17» и «на 24»;
  • приспособление для снятия масляного фильтра;
  • баллонный ключ;
  • тара для отработанного масла;
  • перчатки;
  • подстилка на землю;
  • ветошь;
  • новый фильтр и масло.

Подходящие комплектующие: Масло моторное полусинтетическое “Лукойл Люкс 10W-40”, (5л) артикул — 19299. Цена около 1100 рублей.Оригинальный масляный фильтр для двигателя Lada 21080101200508. Цена 180 рублей. Аналоги: BM FO2108 – 140 рублей, JS Asakashi C0065 – 150 рублей.

Цены актуальны на лето 2017-го года для Москвы и области.

1

Прогреваем двигатель, теплое масло быстрее стечет. Ставим машину на домкрат и снимаем правое переднее колесо.

2

Находим сливную пробку, подставляем под нее емкость для слива отработки. Откручиваем и сливаем. По окончании процесса устанавливаем пробку обратно.

4

Снимаем пробку заливного отверстия.

5

Нужно подготовить новый фильтр, заливаем в него масло и смазываем резиновую прокладку сверху.

6

Откручиваем старый фильтр, устанавливаем новый на его место.

8

Устанавливаем на место пробку заливного отверстия.

9

Заводим двигатель и даем ему поработать на холостом ходу в течение 5-10 минут. Масло должно распределиться по системе, а индикатор масла (в виде масленки) должен погаснуть.

10

Проверяем уровень. В случае необходимости нужно долить еще масла. Все, масло и фильтр мы заменили.

Как снять и установить масляный насос на ВАЗ 2113, 2114, 2115

Для выполнения работ по снятию масляного насоса вам потребуются: штангенциркуль, микрометр, металлическая линейка.

Снимаем масляный насос

  1. Первым делом снимаем зубчатый шкив коленчатого вала.
  2. Снимаем маслозаборник.
  3. При помощи торцового ключа на 10 откручиваем 6 болтов крепления масляного насоса к блоку цилиндров.
  4. Снимаем масляный насос.

Разбираем масляный насос

  1. При помощи шестигранного ключа на 5мм откручиваем крышку масляного насоса.
  2. Снимаем крышку насоса.
  3. Достаем из крышки ведущую шестерню.
  4. Достаем из корпуса ведомую шестерню.
  5. Промываем все детали масляного насоса дизтопливом или керосином начисто. Вытираем детали и смазываем их моторным маслом.

Проверяем масляный насос

  1. Внимательно осматриваем все детали масляного насоса. На них не должно быть трещин, сколов, наволакивания металла и сильного износа.
  2. При помощи штангенциркуля проверяем диаметр посадочного места ведомой шестерни в корпус насоса. Проверяем толщину перегородки между ведущей и ведомой шестернями. При этом диаметр посадочного места не должен превышать 75,1 мм. А толщина перегородки не должна быть меньше 3,4мм.
  3. Затем микрометром измеряем толщину ведущей и ведомой шестеренок. Толщина ведомой шестерни должна быть не меньше 7,35мм, а толщина ведущей — 7,41мм. Если толщина меньше, то шестерни подлежат замене.
  4. Укладываем ведущую шестерню в корпус насоса.Прикладываем слесарную линейку ребром к привалочной поверхности масляного насоса и набором плоских щупов проверяем толщину зазора. Таким же образом замеряем ведомую шестерню. Если зазор между линейкой и ведущей шестерней больше 0,12мм, (для ведомой больше 0,15мм), то необходимо заменить шестерни.

Установка масляного насоса

  1. Собираем насос в обратной последовательности. При сборке нужно устанавливать ведомую шестерню стороной с фасками и меткой к корпусу насоса.Ведущую шестерню устанавливаем также меткой и фасками на зубьях в сторону корпуса насоса.
  2. Устанавливаем насос на место в обратном порядке.При установке нужно заменить прокладку между насосом и блоком цилиндров.

Видео по снятию масляного насоса:

Источник статьи: http://remont2114.club/kak-snyat-i-ustanovit-maslyanyj-nasos-na-vaz-2114/

Датчик давления масла ВАЗ 2110 — обзорная статья

Датчик давления масла ВАЗ 2110 – один из элементов системы мониторинга состояния автомобиля, позволяющий своевременно диагностировать аварийно-низкое давление в системе смазки двигателя и устранить не только возникшие проблемы, но и причины их спровоцировавшие.

Устройство и принцип работы датчика давления масла.

Любой датчик давления масла (ДДМ) в своем устройстве содержит мембрану и толкатель (биметаллическую пружинящую пружину с передвижным контактом). Взаимодействуют они между собой следующим образом.

Когда водитель включает зажигание, масло в системе отсутствует, контакты ДДМ замкнуты, электрическая цепь тоже – лампочка-индикатор загорается (см. рисунок а), свидетельствуя о исправности данной цепи, она же система контроля аварийного давления масла.

Далее водитель заводит двигатель, провоцируя тем самым подъем уровня масла в системе смазки и увеличение его давление в датчике, а точнее на мембрану внутри него (см. рисунок б). Мембрана деформируется и толкает толкатель, который разрывает контакты цепи – гасит контрольную лампочку на панели приборов. Если по той или иной причине давление масла в системе падает, цепь снова замыкается, лампочка загорается, оповещая автовладельца о необходимости проверки ДДМ.

Где находится датчик давления масла ВАЗ 2110?

В «десятке» ДДМ может располагаться в двух местах, какое именно из них «ваше» определяется количеством клапанов двигателя.

Так, владельцам ВАЗ 2110 с 8-клапанным мотором, датчик давления масла следует искать позади двигателя справа в гнезде ГБЦ, возле щитка ремня. О том, что вы нашли нужное вам устройство подскажет отходящий от датчика провод в количестве 1 шт.

Владельцам же «десятки» с 16-клапанным движком искать ДДМ нужно также позади мотора, но только не справа, а слева, на блоке распределительного вала. От датчика тоже будет отходить лишь один провод, но зато рядом с ним можно обнаружить 2 пучка проводов в изоляторе черного цвета.

Как проверить датчик давления масла ВАЗ 2110?

Заметив постоянно горящую «масленку» на панели приборов, первым делом проверьте уровень масла в системе. Если с ним все в порядке переходите к диагностике ДДМ, а также того, что с ним связано. Начинать рекомендуем с проверки цепи питания «датчик – лампа-индикатор». Проводить ее следует таким образом.

  1. Снимите провод с датчика и прислоните его к корпусу мотора (на массу).

  1. Если лампочка на панели приборов загорится, значит, цепь исправна и можно заняться проверкой непосредственно самого ДДМ. Для этого его следует снять и осмотреть: если датчик сухой, он исправен, поэтому причину незатухающей «масленки» следует искать в другом, например, в масляном насосе или фильтре. Ну, а если ДДМ будет в масле, значит, пришла пора его заменить.

Замена датчика давления масла ваз 2110 — инструкция.
  1. От датчика давления масла ВАЗ 2110 отсоединяется провод.
  2. Далее ключом на «21» этот датчик демонтируется вместе с уплотнительным алюминиевым кольцом.
  3. На его место устанавливается и новый датчик, и новое уплотнительное кольцо (идет в комплекте).
  4. Последним действием после проверки чистоты контактов снятого провода и целостности пылезащитного уплотнения к ДДМ присоединяется электрический штекер.

Фото инструкция для 8-клапанного двигателя.

Фото инструкция для 16-клапанного двигателя.

Поломки и ремонт двигателя авто ВАЗ 2112

Для решения проблемы сохранения клапанов от деформации при обрыве ремня ГРМ можно установить поршни от 124 мотора, но в этом случае теряется несколько лошадиных сил. Поэтому при использовании ременной передачи, как указывает инструкция, нужно периодически прислушиваться к звуку, который издает привод. Итак:

  • Вначале износа начинают на холодную пищать ролики, затем шуршать, потом разрушаться.
  • Начинает течь помпа, что приведет к наличию охлаждающей жидкости на ремне.
  • Пришедшие в негодность сальники, приводят к попаданию на ремень масла.
  • При износе валов начинается сползание ремня в сторону, который затем трется о реборду ролика, что создает на холодную скрежет.
  • Сползать ремень может из-за искривления роликов.
  • Все перечисленные причины могут привести к разрыву ремня и как следствие деформацию клапанов.

Ремонт клапанов на авто ВАЗ 2112

Прежде всего, необходимо разобрать блок клапанов двигателя ВАЗ 2112:

  • Снимаются все детали, которые крепятся к ГБЦ: ГРМ, шкивы, термостат, ролики, впускной коллектор, выхлопная труба, отсоединяются все провода.
  • Отсоединяется клапанная крышка.
  • На дрель одевается щеточка и до блеска протираются цилиндры от нагара, для чего коленвал нужно прокрутить два раза.
  • Специальным приспособлением, зажимающим пружину, рассухариваются клапана и вынимаются пинцетом.
  • На край клапана намазывается алмазная крошка, как показано на фото.

Нанесение алмазной крошки на клапан

На конец направляющего клапана надевается резиновый патрубок и двумя руками клапан прокручивается. Притирку нужно производить до образования кольцеобразного равномерного следа на седле и тарелке клапана.

Совет: Для увеличения трения клапан немного нужно тянуть вниз .

Тщательно удаляются остатки притирочной пасты с седла и клапана.

Клапан после притирки

  • Устанавливается клапан на место.
  • Если притирка не помогает, зазор не уменьшается, клапан подлежит замене.
  • Сборка выполняется в обратном порядке.

Преимущества ВАЗ 2112 с 16 клапанами двигателя

При установке в головке блока цилиндров 16 клапанов достигается рекордная мощность двигателя, будет он турбированным или атмосферным. Итак:

  • К увеличению мощности ведет намного большее наполнение тепловоздушной смесью цилиндров. Так 8 клапанный двигатель ВАЗ 2112 с объемом 1500 куб. сантиметров имеет 77 лошадиных сил, а 16 клапанный двигатель в ВАЗ 2112, имеющий такой же объем, выдает до 90 лошадиных сил.
  • Изменение формы камеры сгорания позволяет повысить детонационную стойкость мотора с 16 клапанами. Этот показатель важен, особенно когда используется топливо низкого качества.
  • В таких устройствах лучше работает система охлаждения двигателей, что увеличивает надежность и долговечность узла.
  • При компоновке тракты впускной и выпускной разнесены в разные стороны от головки на ВАЗ 2112 с 16 клапанным двигателем. Это облегчает монтаж правильных коллекторов – впускных и выпускных.

Тюнинг восьмиклапанного двигателя

Для увеличения мощности 8 –ми клапанного двигателя его можно оснастить 16-ти клапанной головкой блока цилиндров. Для этого разбирается на ВАЗ 2112 двигатель 8 клапанный и выполняется замена деталей:

  • Меняются болты, притягивающие к блоку цилиндров головку, которые отличаются от 16-ти клапанного устройства диаметром и длиной. При установке блока цилиндров и головки от разных двигателей требуются модифицированные болты. В этом случае болты используются диаметром как у 8-ми клапанного, а длиной – 16-ти клапанного двигателей.
  • Для монтажа 16-ти клапанной головки нужно рассверлить отверстия для установки болтов.
  • Дорабатывается и прокладка головки, ее отверстия тоже рассверливаются.
  • Установка модифицированных болтов увеличивает надежность двигателя.
  • Перед монтажом головки блока собирается сам блок цилиндров.
  • Поршни 16-ти и 8-ми клапанов отличаются. Поэтому их нужно заменить.
  • Если на автомобиле установлены старые шатуны, используемые на ВАЗ 2108, то их нужно заменить на другие, от ВАЗ 2110. Связано это с тем, что в старых шатунах запрессовывается поршневой палец, а 16-ти клапанные поршни могут монтироваться только в шатун нового образца.
  • После сборки мотора необходимо выполнить доработку проводки. Связано это со смещением некоторых датчиков, что приводит к удлинению проводов для них.

Совет: Чтобы не было дополнительных трат, связанных с заменой блока управления двигателем, нужно старый модуль зажигания оставить и подключить его, посредством высоковольтных проводов, к свечам зажигания.

Последней операцией блок управления двигателем ВАЗ 2112 16 клапанный настраивается с помощью специальной программы.

Пошаговая инструкция ремонта и осмотра деталей масляного насоса:

1. Для детального осмотра необходимо снять масляный насос.

2. Сначала надо открутить болт (1) и снять датчик положения коленвала (2), который есть лишь у двигателей с механизмом впрыска топлива.

3. Разбирая насос, надо отвернуть шесть болтовых креплений и снять крышку насоса.

4. Воспользовавшись двумя отвёртками, надо приподнять корпус насоса таким образом, чтобы штифты на корпусе смогли выйти из отверстий, расположенных в крышке масляного насоса ВАЗ 2110. Теперь снимите сам корпус, отсоединив его от крышки.

5. Достаём шестерни из крышки: сначала ведущую, а затем ведомую.

6. Теперь нужно отвернуть пробку редукционного клапана. Под этой пробкой должно быть установлено уплотнительное кольцо. Осмотрите кольцо — если оно сильно обжато, то его надо заменить.

7. Отвернув пробку, достаём пружинку редукционного клапана.

8. А теперь вынимаем и сам клапан, аккуратно постукивая корпусом по негрязной деревянной подставке. В случае, когда клапан не выходит, его надо вынуть посредством тонкого заострённого предмета, желательно тоже деревянного, чтобы не повредить поверхности.

9. Теперь надо внимательно осмотреть алюминиевую крышку на предмет видимых следов износа, механических повреждений, глубоких царапин в местах прилегания шестерён. В случае обнаружения крышку необходимо поменять на новую.

10. Далее ремонт масляного насоса заключается в осмотре его корпуса. Точно также на рабочих поверхностях не допустимы зримые следы износа — механические повреждения, задиры. Обнаружив что-либо из перечисленного, заменяем корпус.

11. Размер максимально допустимого диаметра гнезда ведомой шестерни — 75,1 мм, поэтому замеряем диаметр, и если он превышает допустимый, также придётся заменить корпус.

12. Теперь нужно измерить ширину сегмента корпуса в средней части. В случае, когда измеренная величина составляет меньше, чем 3,4 мм, корпус насоса ВАЗ 2110 подлежит замене.

13. Проверяем шестерни. Толщина ведущей не должна быть меньше, чем 7,42 мм. Измеряем: если меньше — шестерню заменяем.

14. То же самое в отношении ведомой. Если толщина меньше, чем 7,35 мм, шестерня подлежит замене.

15. Затем проверяем осевые зазоры шестерён. Надо установить ведущую шестерню обратно в корпус, после чего прикладываем стальную линейку к корпусу и щупом замеряем зазор между шестернёй и линейкой.

16. Точно также замеряем осевой зазор между приставленной линейкой и ведомой шестернёй. Для ведущей и ведомой шестерён величина предельно допустимого осевого зазора составляет, соответственно, 0,12 мм и 0,15 мм. В случаях превышения этих величин шестерни подлежат замене на новые.

17. Посредством расчёта можно получить и более точные величины осевых зазоров. Для этого микрометром измеряется толщина корпуса масляного насоса по наружным поверхностям, а также толщина в зоне гнёзд для ведущей и ведомой шестерён по фрезерованным поверхностям в нескольких местах. Рассчитывается осевой зазор, исходя из разности среднеарифметической величины глубины гнезда и измеренной толщины шестерён.

18. Следующим этапом ремонта осматриваем гнездо редукционного клапана на предмет обнаружения на внутренней поверхности грубых царапин и прочих глубоких механических повреждений. При обнаружении крышка подлежит замене.

19. При обнаружении задиров и глубоких механических царапин на самом редукционном клапане, он также подлежит замене на новый.

20. Погнутую, надломанную/сломанную или треснувшую пружинку редукционного клапана также заменяем. Высота пружинки в свободном её состоянии составляет в норме 44,72 мм; тот же параметр под нагрузкой, равной 4±0,24 кгс, составляет 31,7 мм. При несоответствии пружина подлежит замене.

21. Собираем масляный насос. Устанавливаем ведомую шестерню фасками на зубьях к корпусу.

22. После устанавливаем ведущую шестерню тем же образом — фасками на зубьях к корпусу. Шестерни перед установкой надо смазать моторным маслом.

23. Теперь надо установить крышку на корпус и закрутить крепёжные болты.

24. Перед установкой редукционного клапана в гнездо дном вниз, его надо смазать моторным маслом. Затем нужно установить пружинку и завернуть пробку с алюминиевым уплотнительным кольцом трубки маслоприёмника, также предварительно смазанным.

25. Через трубку маслоприёмника необходимо влить моторное масло в насос.

26. В конце ремонта и полной сборки масляного насоса автомобиля проворачиваем шестерни на несколько оборотов для того, чтобы хорошо смазались рабочие поверхности шестерён.

https://youtube.com/watch?v=Ez8x37kGBaE

Распространенные поломки агрегата

  • эксплуатационный износ компонентов узла: выходят из строя корпус или шестерни насоса: в процессе рабочего цикла увеличивается зазор между ведомой и ведущей шестернями. В нормальном состоянии он не превышает 0,25 мм. Износ приводит к тому, что расстояние между деталями увеличивается до 0,5 мм: шестеренки перестают зацепляться. Описываемая поломка делает масляный насос не пригодным к текущему ремонту — легче купить новую деталь, чем устанавливать новые шестерни и регулировать их;
  • нарушение герметичности: из-под насоса начинает течь масло. Виной тому — прохудившаяся прокладка маслонасоса. Замена прокладки решает проблему;
  • засор маслоприемника: маслоприемник забивается из-за того, что засорился картер. В этом случае нужно демонтировать поддон картера, проводить очистку механизма.

В большинстве случаев необходимо покупать новый маслонасос. Цена новой детали в онлайн-магазинах находится в диапазоне 1700 — 2500 рублей. Устройства совместимы с «Самарами» первого поколения.

Признаки и причины неисправности маслонасоса Lada 2114

Существует несколько маркеров, появление которых позволит заподозрить дефекты в насосе:

  • Горит соответствующая лампочка на приборной панели;
  • Под машиной регулярно образуются масляные лужицы;
  • Образуется задымление во время работы ДВС.

Причины возникновения неисправностей агрегата:

  • применение моторного масла, которое не соответствует рекомендациям автопроизводителя;
  • засорение масляного фильтра;
  • перманентно низкий уровень смазывающей жидкости в картере;
  • нерабочее состояние приборов контроля уровня масла;
  • поломка клапана системы смазки двигателя;
  • попадание примесей в моторное масло (чаще всего к нему примешивается охлаждающая жидкость).

Все описанные поломки сопровождаются активацией контрольной лампы, поэтому не затягивайте с ремонтом, начинайте сервисные манипуляции после активации контрольного индикатора.

Снятие и установка масляного насоса

Масляный насос снимают для замены при снижении его подачи, вызывающей постоянное падение давления масла в системе смазки двигателя, а также при подтекании масла через уплотнение привалочных поверхностей корпуса насоса и блока цилиндров.

В запасные части поставляют только насос в сборе, поэтому в данном разделе описаны только снятие и установка насоса. Работа показана на примере двигателя А16 XER, на остальных двигателях насос снимают практически аналогичными приемами.

Для ремонта масляного насоса требуется набор новых запасных частей, которые в отдельности в розницу не поступают. Поэтому при выходе насоса из строя заменяйте его в сборе или обратитесь для ремонта на специализированный сервис.

Вам потребуются: все инструменты, необходимые для снятия ремней привода вспомогательных агрегатов и газораспределительного механизма, правой опоры подвески силового агрегата, а также ключ TORX T30 и торцовая головка TORX Е12.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Слейте жидкость из системы охлаждения (см. Замена охлаждающей жидкости).

3. Снимите ремень привода вспомогательных агрегатов (см. Замена ремня привода вспомогательных агрегатов).

4. Снимите правую опору подвески силового агрегата…

5. …и кронштейн ее крепления к двигателю (см. Замена опор подвески силового агрегата).

6. Снимите шкив коленчатого вала…

7. …натяжной ролик ремня привода вспомогательных агрегатов…

8. …и нижнюю крышку привода газораспределительного механизма (см. Замена ремня привода газораспределительного механизма).

9. Снимите промежуточный ролик ремня привода газораспределительного механизма, вывернув болт его крепления…

10. …ремень привода газораспределительного механизма…

ПРЕДУПРЕЖДЕНИЕ

После снятия ремня привода газораспределительного механизма запрещается проворачивать коленчатый и распределительные валы, так как поршнями могут быть повреждены клапаны.

11. …и натяжной ролик ремня привода газораспределительного механизма, вывернув болт его крепления (см. Замена ремня привода газораспределительного механизма).

12. Снимите зубчатый шкив с хвостовика коленчатого вала.

13. Выверните два болта крепления водораспределительной трубы к водяному насосу.

ПРИМЕЧАНИЕ

Для наглядности снят катколлектор.

ПРЕДУПРЕЖДЕНИЕ

Фланец водораспределительной трубы уплотнен резиновым кольцом. Заменяйте это кольцо при каждой разборке соединения.

14. Выверните три болта крепления масляного картера к масляному насосу…

15. …девять болтов крепления масляного насоса к блоку цилиндров двигателя…

ПРИМЕЧАНИЯ

Обратите внимание: болты крепления масляного насоса различаются по длине (болты А короткие, болты Б длинные). Для наглядности показано на снятом двигателе

16. …и снимите масляный насос в сборе с водяным насосом.

ПРИМЕЧАНИЕ

Для наглядности показано на снятом двигателе.

17. Снимите установленную под фланцем корпуса масляного насоса уплотнительную прокладку.

ПРИМЕЧАНИЕ

Прокладку масляного насоса при каждой разборке соединения заменяйте новой, так как старая прокладка при повторной установке может не обеспечить герметичность соединения.

ПОЛЕЗНЫЙ СОВЕТ

При каждом снятии насоса заменяйте передний сальник коленчатого вала (см. Замена сальников коленчатого вала).

18. Установите насос в порядке, обратном снятию, и затяните болты его крепления равномерно крест-накрест моментом 20 Н·м (2,0 кгс·м).

19. Установите все ранее снятые детали и залейте охлаждающую жидкость (см. Замена охлаждающей жидкости).

ПОЛЕЗНЫЙ СОВЕТ

При установке нового масляного насоса рекомендуем заменить фильтрующий элемент масляного фильтра.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
