Замена крана отопителя ВАЗ-2114, вентилятора и радиатора

Введение

Замена крана отопителя ВАЗ-2115 чаще всего беспокоит владельца отечественного транспортного средства в двух случаях — если произошло закисание переключателя или автомобилист обнаружил утечку тосола, которая произошла в корпусе.

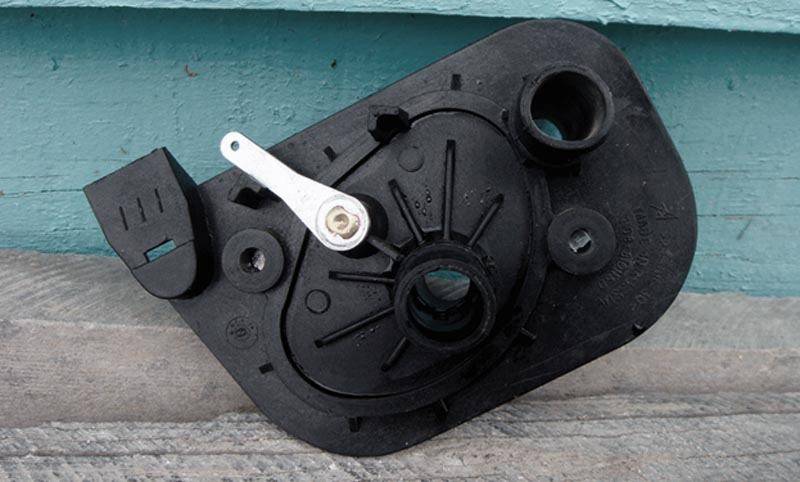

Кран отопителя ВАЗ-2115

Кран отопителя ВАЗ-2115, который потребовал ремонта из-за первой проблемы, чаще всего меняется в весенне-осенний период, когда с наступлением первых ощутимых холодов или весеннего тепла автомобилист не включает переключатель, фиксируя его только в одном крайнем положении (закрытом или открытом). Как правило, закисание элемента происходит ввиду нахождения его в одном положении продолжительное время.

В свою очередь, замена крана печки ввиду второй неисправности является результатом обычного старения уплотнителей.

Отопление должно быть всегда в работоспособном состоянии, если, к примеру, первый случай не грозит автовладельцу огромными проблемами в будущем, то на вторую ситуацию стоит обращать внимание безотлагательно, цена последствий подобной утечки тосола может вылиться в стоимость, которая в разы превышает цену крана. Стоит отметить, что наряду с остальными важными процедурами квалифицированные специалисты рекомендуют производить замену фильтра печки каждую осень, этот элемент системы часто забивается листьями и другим мусором, ввиду чего уменьшается поток идущего внутрь салона воздуха

Модернизация

Поскольку надёжность конструкции крана отопителя оставляет желать лучшего, автовладельцы ищут решение этой проблемы самостоятельно. Один из вариантов: кран отопителя удаляется из системы полностью, а на его место устанавливается один или два переходных штуцера. Это позволяет навсегда забыть о протечках антифриза в салон. А чтобы была возможность перекрывать антифриз на лето, под капот на патрубки с антифризом устанавливается обычный водопроводный керамический кран (причём популярностью у автовладельцев пользуются фирменные итальянские краны, а не дешёвые китайские). Плюсы такого решения очевидны: система отопления получается очень надёжной. Есть и минус: для открытия крана придётся вначале открыть капот.

Установку крана отопителя прямо в салон машины трудно назвать удачным конструктивным решением, особенно если этот кран не отличается надёжностью. Так что менять эту деталь владельцу ВАЗ 2114 придётся обязательно. Лучшее решение в такой ситуации — не дожидаться, когда антифриз польётся в салон, а поставить новый керамический кран сразу после приобретения автомобиля.

Что приводит к течи крана?

К течи крана приводит вполне обычная ситуация. Весной, когда солнышко уже сильно припекает, мы отключаем обогрев салона. Если лето жаркое, то может быть такая ситуация, что мы ни разу не включим обогрев. Ну а осенью, когда похолодает, мы пытаемся включить его и в результате появляется течь. Это происходит из-за того, что краник закисает если им долго не пользоваться. После появления течи кран нужно заменить. Заодно можно заменить и салонный фильтр.

Какой кран купить?

В автомагазинах можно увидеть три разновидности кранов:

  1. Обычный заводской
  2. Керамический
  3. Шаровый.

Чем же они отличаются?

Обычный заводской кран стоит около ста рублей. Внутри него установлена резиновая мембрана. Такой кран весьма ненадежен и часто закисает. Его не стоит устанавливать в свою машину.

Керамический кран — самый надежный. Именно поэтому рекомендуется устанавливать его. Корпус такого крана пластиковый, я запорные элементы из керамики. Стоит учитывать, что пропускная способность керамического краника ниже, чем у шарового.

Шаровый краник гораздо надежнее обычного заводского. Вместо резиновой мембраны в нем установлен шарик с дырками. Такой кран такжк подвержен закисанию.

Как заменить краник печки.

Для выполнения этой работы нужна эстакада или смотровая яма.

  1. Сливаем охлаждающую жидкость с двигателя.
  2. Снимаем обе накладки консоли панели приборов.
  3. Снимаем шланги с патрубков крана.
  4. Под капотом ослабляем два хомута и отсоединяем шланги от патрубков крана отопителя.
  5. Откручиваем гайки крепления крана радиатора печки к моторному щиту.
  6. В салоне снимаем кран печки.
  7. При помощи плоскогубцев снимаем фиксатор оболочки тяги.
  8. Отсоединяем тягу от рычага крана.
  9. Снимаем резиновые и стальные шайбы с патрубков крана.
  10. Устанавливаем новый кран в обратной последовательности.
  11. Полностью открываем кран. Для этого на блоке управления вентиляцией сдвигаем нижний рычаг в красный сектор до конца.
  12. Заливаем охлаждающую жидкость в систему.
  13. Проверяем все на утечки.
  14. Устанавливаем на место накладки консоли панели приборов.

Работа по замене крана отопителя (печки) в автомобилях ВАЗ 2114 проходит в несколько этапов:

Первым делом необходимо предотвратить полное вытекание ОЖ в салон автомобиля. Машину лучше всего поставить над ямой. Затем нужно взять канистру или другую емкость на 8-10л и слить в нее всю ОЖ, открутив для этого сливную пробку в нижнем правом углу моторного отсека. Для этого вам понадобится два ключа: накидной на 13 для откручивания сливной пробки и накидной или торцовый на 10 для откручивания (в случае необходимости) крепежных гаек модуля зажигания. Сливать ОЖ следует только после выключения мотора и его полного охлаждения.
Далее нужно бежать в магазин автозапчастей и купить следующие вещи:
— новый кран отопителя для ВАЗ (лучше всего подходит керамический кран отопителя ваз 2114 отечественного производства с универсальным набором уплотнителей);— вытесняющую жидкость WD-40 (для размягчения мест соединения деталей);— силиконовый герметик.
Предполагается, что набор ключей и отверток, а также тара для ОЖ у вас уже есть. Если нет, позаботьтесь о том, чтобы их найти или купить.

Когда вся ОЖ стекла, переходим к патрубкам, соединяющим кран отопителя с двигателем. Их необходимо снять. Для этого нужно ослабить хомуты, которые зажимают места соединения. Также необходимо провести зачистку резьбовых соединений, с помощью которых крепится кран отопителя. Если соединения закипели, покрылись ржавчиной и пылью, демонтаж может быть задачей не из легких

Зная это, нужно тщательно очистить места соединения с помощью щетки по металлу, а также обработать их проникающей жидкостью WD-40.

Отсоединяя по очереди патрубки, нужно соблюдать осторожность, ведь из них могут вылиться остатки ОЖ. Для нее нужно заблаговременно подготовить тару.
Далее переходим к работе в салоне автомобиля

Здесь с помощью отверток нужно демонтировать боковую накладку торпеды. Если вы планируете заменить патрубки, их тоже необходимо открутить. На этом этапе также нужно позаботиться о предотвращении загрязнения салона тосолом. На днище автомобиля можно простелить ненужные тряпки.
Следующий этап – откручивание (демонтаж) протекшего крана отопителя. Обработанные проникающей жидкостью гайки крепления отопительного крана должны откручиваться намного легче. Для работы нужно взять торцовый ключ на 10.
Переходим к заключительному этапу демонтажа. В салоне необходимо подтянуть кран на себя, а затем снять с него пружинный фиксатор. После отсоединения троса управления можно полностью провести снятие крана отопителя ваз 2114.
Установка нового крана отопителя проводится, начиная с подсоединения к нему троса управления. Далее новый кран с помощью гаек прикручивается к кузову автомобиля. Все действия выполняются в обратном порядке
При этом очень важно тщательно провести герметизацию. Между краном и кузовом нужно поместить новые уплотнители и прокладки
При подсоединении патрубков необходимо пользоваться герметиком.

Когда все элементы установлены на своих местах, проведена их герметизация, не забудьте перед заливкой в систему охлаждения нового антифриза закрутить сливную пробку.

С новым краном нечего боятся протечки ОЖ. При правильной установке и герметизации вы надолго забудете о тревогах. Учуяли запах антифриза, не следует ждать серьезных неприятностей. Займитесь ремонтом. Это не так сложно, чем потом устранять последствия.

С этой статьей так же читают:

Отчего горят предохранители ВАЗ 2114

Ремонт бампера ВАЗ 2114 своими руками

Ремонт стартера ВАЗ 2114. Замена бендикса своими руками

Самостоятельная замена радиатора печки ваз 2114

Ремонт крана ВАЗ 2114

Как правило, краники не ремонтнопригодны и, если они закисли, подтекают или при изменении рычага не происходит требуемого результата — их меняют. Так гораздо быстрее нежели пытаться отремонтировать. Но что, если нет возможности купить новый кран, а неполадка уже произошла? Тогда выход только один — попытаться произвести ремонт крана управления отопителем. Когда жидкость бежит из под штока, вы, конечно, вряд ли сможете как-то это устранить, ведь подобрать втулки или выточить новый шток и уплотнительные колечки под силу единицам. А вот если лопнул или сжался сквозной патрубок, то установка в него трубки по диаметру и промазывание герметиком поможет на какое-то время.

В том случае, когда имеем дело с пластиковым, причина течи заключается в разрушенной резиновой мембране, также проблема исправима, хотя и не простая. Нужно снять кран с отопителя и разобрать его. У вас будут две детали: сам корпус и крышка с конусом и манжетой. Чтобы снять крышку с корпуса, необходимо срезать со стороны крышки вальцующий поясок. Проще всего это сделать при помощи электродрели, в патроне которой вы закрепите зубило или шрабер.

Где ослабить хомуты

Далее предстоит сделать развальцовку. Для этого просверлите 4 отверстия насквозь (размер от 0,1 до 3 мм.). Сделать это следует строго по краю завальцовки. Не допускайте отклонения сверла к середине крышки. В случае, если это произойдет, дальнейшая работа по ремонту крана ВАЗ 2114 будет сильно усложнена из-за повреждения уплотнительного пояска, расположенного на посадочной поверхности манжеты в корпусе.

Следующий шаг — высверливаем заклепку, которая находится в конусе, удаляем ветхую манжету и остатки заклепки. Получится отверстие, где нужно сделать резьбу М4.

Новую манжету можно будет вырезать из автомобильной камеры (лучше от грузовика). Кран отопителя должен находиться в закрытом положении. Далее нужно вырезать по контуру крышки (верхней), проделав четыре отверстия для крепежей, по месту их расположения (по краям и в середине).

Новую манжету при помощи винта (М4 — под него отверстие уже готово), а также сам клапан закрепляют на вершине крышки, затем нужно совместить отверстия и стянуть винтами (М3). При этом гайки будут на стороне крышки.

Подводящий патрубок

В целом, работа по ремонту крана отопления ВАЗ 2114 закончена, теперь проверяем герметичность, предварительно закрыв отводящий канал, продувая со стороны подводящего патрубка.

Подумайте, хватит ли у вас сил отремонтировать его самостоятельно? Нет? Тогда выход один — только замена.

Инструкция по замене детали

Как производится замена крана отопителя в автомобиле ВАЗ 2114:

  1. Сначала машину необходимо загнать на яму или эстакаду. Подождите, пока мотор остынет, после чего слейте антифриз, для этого подставьте под сливное отверстие емкость и выкрутите пробку гаечным ключом на 13. Перед сливом откройте крышку расширительного бачка.
  2. Со стороны пассажира имеется два шланга, которые идут в салон, вам необходимо отверткой ослабить хомуты и демонтировать их.
  3. Следующие шаги выполняются в салоне авто. Спереди в районе ног пассажира есть два шланга, которые проходят от радиаторного устройства к кранику. Вам необходимо ослабить хомуты и отсоединить эти патрубки.
  4. Затем подойдите к моторному отсеку и выкрутите две гайки на шпильках, которые крепят корпус насоса, для этого вам потребуется ключ на 10. Далее, из салона можно вытянуть краник на себя. При помощи плоскогубцев и отвертки вам необходимо отсоединить тросик привода запорного элемента, но перед этим демонтируйте скобу, которая фиксирует тягу.
  5. Демонтируйте вышедшую из строя деталь, а установка новой начинается с фиксации тросика и шлангов.
  6. Затем осуществляется сборка разобранных ранее элементов, все действия производятся в обратном порядке. Когда сборка будет окончена, крышку центральной консоли еще не ставьте. Залейте антифриз в систему охлаждения, заведите мотор и прогрейте его до рабочей температуры.
  7. Далее, необходимо произвести диагностику системы, открыв заслонку и активировав вентилятор. Время от времени посматривайте на кран, чтобы удостовериться в том, что он не течет. Когда вы удостоверитесь в том, что все нормально, можно закончить сборку.

1. Положение сливного отверстия, пробку которого надо выкрутить

2. В ногах пассажира спереди имеется два патрубка, их необходимо демонтировать.

3. Отсоедините трос привода и демонтируйте кран, после чего замените его на новый.

Замена крана печки – демонтаж

Итак, возникла ситуация, когда менять кран отопителя все же необходимо. Как это сделать своими руками, без дополнительных расходов и поездок в сервис?

Процедура замены не потребует от вас широкого спектра навыков или особых физических усилий. Но помните, что любые работы, связанные с антифризом, должны проводиться только при холодном состоянии двигателя. Соблюдайте технику безопасности!

Несмотря на то что кран печки располагается в нижней части торпеды, можно обойтись и без снятия панели целиком. Вам достаточно будет открутить ее боковую пластину со стороны пассажирского кресла. Не забудьте подложить в салон (с рабочей стороны) ненужную ткань, чтобы избежать впитывания антифриза в обивку!

Затем удаляем антифриз из бачка и патрубков, соединяющих мотор с регулятором отопления, слив его в заранее припасенную емкость. Если вы не знаете, как именно это делается – лучше обратитесь к инструкции.

Далее нужно осуществить смазку двух креплений, для надежности почистив их щеткой со стальной щетиной и сдобрив антикором. Это делается, чтобы облегчить возможность демонтажа и устранить возможные сложности, связанные с прикипанием и окислением.

После снятия патрубков вооружаемся торцевым ключом «на десять» и перемещаемся в салон, где, наконец, откручиваем гайки крепления и демонтируем кран, слегка потянув его на себя (со стороны открытой панели). Теперь остается лишь снять пружинный фиксатор и открепить управляющий отопителем тросик.

Где находится кран отопителя на ВАЗ 2114?

Расположение крана отопителя таково, что для его снятие нужно действовать как в салоне автомобиля, так и под ним. Сам краник скрывается около радиатора печки и виден после снятия боковой декоративной накладки панели со стороны водителя.
Без снятия патрубков, ведущих к крану, достать корпус из места его посадки не получится. Для свободного демонтажа крана нужно понимать, где находятся патрубки под капотом.
Как видно на фотографии, помимо двух патрубков, свободному демонтажу мешают гайки. При редком их откручивании они могут закиснуть и прикипеть. Поэтому перед началом работ следует обработать их поверхность смазывающими жидкостями, к примеру WD-40. Обламывание этих шпилек серьезное осложнит работу, поэтому не спешите и дайте смазке подействовать 10-15 минут.

Почему печка не работает или не нагревает воздух

Если печка вышла из строя, она или совсем не работает, или работает, но не нагревает воздух. В первом случае сначала проверяют электропроводку вентилятора, начиная с предохранителя F7. Если предохранитель перегорел, его меняют. Затем проверяют реле, которое может включаться не с первого раза или только на прогретом моторе. В этом случае реле меняют на новое.

Затем оценивается исправность электродвигателя. Для этого к его контактам напрямую подают питание с аккумулятора. Если электродвигатель начнёт работать на максимальных оборотах, то он исправен. В противном случае потребуется его ремонт или замена.

Регулировка интенсивности воздушного потока осуществляется с помощью резистора, имеющего две спирали с сопротивлениями 0,82 Ом и 0,23 Ом. В первом режиме ток поступает через обе спирали, во втором — только через спираль сопротивлением 0,23 Ом, в третьем — минуя спирали, то есть совсем без сопротивления. Если резистор неисправен, вентилятор будет работать только в третьем режиме на максимальной скорости (рукоятка в крайнем правом положении). Проблема решается заменой резистора, который расположен с водительской стороны над педалью акселератора.

При неисправном резисторе вентилятор печки сможет работать только на максимальной скорости

Если в салон поступает холодный воздух, причиной этого может быть:

  • Воздушная пробка. Она могла образоваться при замене ОЖ, при разгерметизации системы или недостаточном количестве ОЖ в системе. Для удаления пробки снимают патрубок радиатора печки, с помощью лейки доливают тосол до максимума и надевают шланг на место. После запуска двигателя ОЖ под давлением вытеснит остатки воздуха из системы.
  • Заклинивание крана печки. Это происходит в случае, если кран изначально открывался не до конца, и в процессе эксплуатации на внутренней поверхности образовалась окись, накипь, препятствующие нормальной циркуляции жидкости. Кран можно попытаться открыть с помощью плоскогубцев или сразу заменить на новый.
  • Засорение радиатора печки. При использовании низкокачественной ОЖ соты радиатора могут забиться. Проблема решается промывкой или заменой теплообменника. Целесообразность промывки определяется масштабом загрязнений.
  • Установка некачественного радиатора. В бракованном изделии соты могут быть неправильно спаяны. Радиатор следует заменить.
  • Низкое давление в системе охлаждения. Если на повышенных оборотах теплоотдача увеличивается, необходима замена помпы.
  • Низкий уровень ОЖ. Необходимо проверить уровень и при необходимости долить антифриз.
  • Повреждение крыльчатки вентилятора печки. Крыльчатка тщательно осматривается и при обнаружении механических повреждений меняется.
  • Загрязнение фильтра салона. При его сильном загрязнении мощности электродвигателя не хватит для нагнетания тёплого воздуха в салон. Фильтр меняется на новый.
  • Повреждения прокладки ГБЦ. Если пробита прокладка ГБЦ, из выхлопной трубы пойдёт белый дым. Проблема решается заменой прокладки с демонтажем головки блока цилиндров.

При засорении печки тёплый воздух перестанет поступать в салон

Замена крана печки – установка

Полдела сделано! Как это часто бывает, вся дальнейшая процедура происходит в обратной последовательности. Первым делом подсоединяем трос (на уже установленном кране отопителя закрепить трос крайне сложно, так что лучше позаботиться об этом заблаговременно). И уже после крепим кран двумя болтами.

Собственно, на этом основная часть работы закончена. Остается лишь установить резиновые уплотнители между новым переключателем и салоном автомобиля, установить патрубки и обработать силиконовым герметиком места их подсоединения, а также, разумеется, не забыть вновь залить антифриз.

После того как замена завершена, заводим движок и тестируем печку. В том случае, если воздух идет холодный, вероятно наличие в радиаторе воздушной пробки, которую следует удалить. Наслаждайтесь теплом и комфортом вашего авто!

https://youtube.com/watch?v=QxX3tCjapJE

Причины для замены

Если кран отопителя вышел из строя, его придется заменить. Существуют две основные причины, которые приводят к необходимости проведения подобной процедуры.

Причина Пояснение
Окисления Из-за окисления работоспособность крана существенно снижается. Это не самая сложная проблема, но могут возникать трудности при постоянном открытии и закрытии краника. Лучше его заменить сразу
Протечка жидкости охлаждения Данная неприятность сложнее и может принести больше проблем. Это обусловлено не только вероятностью заливки салона тосолом, который придется вымывать. Утечка ОЖ ведет к перегреву двигателя.

Согласитесь, будет обидно потратить огромные деньги на восстановление или даже замену силового агрегата, если причиной тому станет банальная поломка краника печки.

Чтобы не допустить подобных проблем, настоятельно рекомендуем при первых же признаках выхода из строя данного агрегата предпринимать соответствующие действия по ремонту.

Рекомендуем: Течь масла из-под сальника коленвала: причины и устранение проблемы

Как определить поломку

Есть несколько способов обнаружить, что с печкой происходит неладное:

  • Осмотреть узел визуально;
  • Проверить текущий уровень охлаждающей жидкости, проследить в случае его резкого снижения;
  • Поднять все коврики внутри салона, определить, нет ли на полу следов от жидкости охлаждения;
  • Проверить работу радиатора;
  • Убедиться в целостности патрубков, по которым проходит жидкость.

Следы утечки

Если регулятор подачи теплого воздуха, то есть краник, отремонтировать не удается, он не поддается ремонту, тогда обязательно в срочном порядке замените агрегат. Для этого вовсе не обязательно обращаться на станции технического обслуживания. Подобная работа легко осуществляется своими руками.

Выбор

Перед заменой необходимо приобрести новый краник. Сегодня производители предлагают владельцам ВАЗ 2114 на выбор три варианта:

  • Заводское изделие;
  • Шаровой краник;
  • Регулятор, выполненный из керамической пластины.

Каждый из них имеет свои преимущества, недостатки, потому явного фаворита среди представленных вариантов выделить нельзя. Решайте сами, исходя из стоимости и функциональных возможностей агрегата.

Замена крана

Для замены неисправного крана печки ВАЗ-2114 нам потребуются ключи на 10/13 (торцевыми будет работать намного удобней), ветошь, отвёртка с крестообразным наконечником, тара для слива ОЖ. Алгоритм демонтажа:

  • загоняем машину на эстакаду/смотровую яму, устанавливаем под сливное отверстие приготовленную тару ёмкостью примерно 5 литров, откручиваем пробку и ждём, пока не сольётся весь тосол;
  • ищем в отсеке для двигателя патрубки, соединяющие силовой агрегат с краном, с помощью отвёртки ослабляем крепления в виде хомутов, снимаем патрубки;
  • переходим в салон, откручиваем саморезы, которыми крепится левая крышка панели;
  • с правой стороны под панелью находим кран отопителя, к которому подведены патрубки из моторного отсека, подкладываем под них ветошь и с помощью отвёртки снимаем оба патрубка;
  • переходим опять в моторный отсек, находим шпильки, на которых кран крепится к кузову автомобиля, откручиваем болты ключом на 10;
  • теперь кран ничто не удерживает, переходим в салон и вытаскиваем его, отсоединив тросик крепления привода;
  • присоединяем тросик к новому крану, устанавливаем его на штатное место и производим сборку в обратном порядке.

https://www.youtube.com/watch?v=ZFJrh_oKTpQ

Признаки неисправности крана печки ВАЗ 2114


Чаще всего неисправность возникает в холодное время года, когда отопитель салона используется на полную мощность. Не исключаются поломки и в теплую погоду. Постоянное использование регулятора температуры в салоне приводит к быстрому износу пластмассовых деталей краника. Перечислим основные признаки неисправности этого элемента:

  • Появление жирного налета на поверхности лобового стекла. Характерно при наличии протекания антифриза из корпуса крана. Помимо того, что при такой поломке перестает нормально функционировать теплый обдув, пары антифриза негативно воздействуют на здоровье человека;
  • Прекращение подачи теплого воздуха говорит о заклинивании регулятора внутри крана;
  • Главный признак неисправности – появление подтека охлаждающей жидкости под ковролином со стороны водителя. Рекомендуется проверять это место на предмет протечек регулярно.

Помимо прекращения подачи теплого воздуха, поломка краника ведет к постоянной утечке антифриза. Это повышает риски снижение уровня охлаждающей жидкости до минимального, что весьма опасно для двигателя.
Рано или поздно замена краника печки на ВАЗ 2114 необходима на любом автомобиле этой модели. Даже своевременное обслуживание системы отопления не дает гарантий того, что этот узел не выйдет из строя. Всему виной конструктивной просчет инженеров. Изготавливать краник, в котором постоянно находится горячая жидкость, из пластмассы низкого качества – явный просчет. Минимальная деформация корпуса краника ведет к просачиванию антифриза в ноги водителя. Также владельцы модели 2114 жалуются на отсутствие уплотнительных колец и резиновых прокладок в конструкции регулятора.
Инструкция, как поменять кран печки, будет представлена ниже. Для начала рассмотрим необходимый список инструментов, который пригодится при замене элемента своими руками.

Проводим замену крана своими руками — пошаговая инструкция

Сразу же стоит отметить, что замена должна проводиться на эстакаде или смотровой яме и обязательно при остывшем двигателе. Сама же очерёдность действий следующая:

  • Откручиваем на блоке двигателя пробку и сливаем всю имеющуюся жидкость в заранее подготовленную ёмкость;
  • Убираем ржавчину со шпилек на кране, для чего используем специальную металлическую щётку;
  • Отворачиваем с патрубков хомуты и снимаем их. Ту охлаждающую жидкость, которая осталась в патрубках, также сливаем в ёмкость;
  • Переходим в салон. Откручиваем хомуты и боковую накладку с патрубков, после чего демонтируем их и сливаем остатки тосола. При необходимости заменяем патрубки на новые;
  • Возвращаемся под авто. Посредством накладного ключа отворачиваем крепёжные элементы и освобождаем кран. При необходимости, предварительно смачиваем крепежи жидкостью WD-40;

  • И снова в салон. Извлекаем кран наружу, после чего убираем пружинный фиксатор и отсоединяем трос;
  • Ставим новую деталь на место – сначала трос, затем фиксатор и отопительный кран;
  • Проводим сборку всех ранее демонтированных узлов в обратной последовательности. Для повышения качества и надёжности соединений используем герметик.

Этапы самостоятельного ремонта

Просмотрев видео по замене крана отопителя на ВАЗ 2115, можно ознакомиться со всеми этапами работ и приступить к их выполнению, следуя следующей инструкции:

Автомобиль ставится в помещение, и на холодном моторе, через специальную техническую пробку, сливается охлаждающая жидкость в подставленную для этого емкость. Сливная пробка находится внизу корпуса картера со стороны переда машины. На максимально возможное расстояние отодвигается переднее сиденье пассажира, далее демонтируется полка в нижней части торпедо салона, расположенная под бардачком, что откроет доступ к креплению боковой декоративной накладки нижней части центральной консоли. Выкрутив пять саморезов крепления боковой накладки, получаем доступ к патрубкам системы отопления и к самому крану

Ослабив хомуты патрубков, приступаем к их аккуратному снятию, подложив на полик старую ветошь, на которую могут пролиться остатки антифриза

Важно! Учитывайте, что посадочные места на радиаторе отопителя пластиковые, и подвергаясь воздействию больших температур, патрубки могут немного закиснуть на них, поэтому их демонтаж надо проводить очень аккуратно, иначе можно чрезмерными усилиями сломать корпус радиатора. Из подкапотного пространства автомобиля, снимаем два патрубка подачи охлаждающей жидкости на кране печки, откручиваем, с помощью ключа на 10 мм, две гайки крепления на его шпильках, после чего из салона проводим демонтаж старой детали, предварительно отсоединив тросик управления заслонкой

На посадочное место устанавливается новый кран, закручиваем гайки крепления, и обрабатываем посадочные места патрубков системы охлаждения герметиком, надеваем их аккуратно и затягиваем металлическими стяжками. Зачищаем посадочные места на радиаторе печки, обрабатываем их герметиком, так же и на самом кране, устанавливаем новые патрубки подачи антифриза в систему отопления автомобиля, после чего затягиваем на них хомуты. Проводим обратный монтаж декоративной боковой панели и дополнительной полки под бардачком, закручиваем сливную пробку жидкости охлаждения мотора, после чего приступаем к удалению воздуха из системы. Снимаем пробку с расширительного бачка, на впускном коллекторе двигателя, отсоединяем патрубок подачи антифриза и заливаем новую жидкость в систему охлаждения до того момента, когда она начнет выливаться и из коллектора и из патрубка, который сразу присоединяем обратно.

Из подкапотного пространства автомобиля, снимаем два патрубка подачи охлаждающей жидкости на кране печки, откручиваем, с помощью ключа на 10 мм, две гайки крепления на его шпильках, после чего из салона проводим демонтаж старой детали, предварительно отсоединив тросик управления заслонкой. На посадочное место устанавливается новый кран, закручиваем гайки крепления, и обрабатываем посадочные места патрубков системы охлаждения герметиком, надеваем их аккуратно и затягиваем металлическими стяжками. Зачищаем посадочные места на радиаторе печки, обрабатываем их герметиком, так же и на самом кране, устанавливаем новые патрубки подачи антифриза в систему отопления автомобиля, после чего затягиваем на них хомуты. Проводим обратный монтаж декоративной боковой панели и дополнительной полки под бардачком, закручиваем сливную пробку жидкости охлаждения мотора, после чего приступаем к удалению воздуха из системы. Снимаем пробку с расширительного бачка, на впускном коллекторе двигателя, отсоединяем патрубок подачи антифриза и заливаем новую жидкость в систему охлаждения до того момента, когда она начнет выливаться и из коллектора и из патрубка, который сразу присоединяем обратно.

На этом работа своими руками по замене крана отопителя на ВАЗ 2115 закончена, заводим двигатель машины, внимательно осматриваем герметичность системы охлаждения, проверяем подачу тепла в салон и работоспособность заслонки переключения режимов лето – зима, и в случае не обнаружения проблем, транспортное средство можно начинать эксплуатировать. Также смотрите видео установки крана отопителя на ВАЗ 2115 (аналогично работы проводятся и на моделях 2113, 2114):

Алгоритм работ

Замену краника выполняется двумя способами – с полным или частичным сливом антифриза.

Первый вариант подойдет тем, кто решил одновременно произвести и замену антифриза. Перед началом работ откручиваем сливные пробки и дожидаемся, когда охлаждающая стечет в емкость, после чего приступаем к снятию узла.

Замена с частичным сливом подойдет для тех, у кого есть запас антифриза на доливку. Подставляем под авто в месте соединения патрубка системы охлаждения с краном емкость и отсоединяем этот патрубок, после чего его конец поднимаем вверх и фиксируем в таком положении. Потери антифриза составят 1,0-1,5 литра (сольется с отопителя), при этом ОЖ в системе охлаждения останется, но количество ее восполняем после завершения работ.

Замена краника печки ВАЗ-2114 выполняется по такой технологии:

Ослабляем хомуты

Отсоединение тяги крана отопителя ВАЗ 2114

  1. Устанавливаем авто на яму или эстакаду и ждем пока двигатель остынет (не полностью, а чтобы оставался теплым).
  2. Сливаем антифриз (частично или полностью).
  3. Отсоединяем подачи и слива охлаждающей от краника со стороны моторного отсека.
  4. В салоне с пассажирской стороны снимаем боковую декоративную накладку консоли.
  5. Ослабляем хомуты крепления патрубков к штуцерам краника в салоне и отсоединяем трубки, предварительно положив под них ветошь. Если планируется и замена трубок, то можно их отсоединить от радиатора печки и извлечь краник вместе с патрубками.
  6. Отсоединяем тросик механизма управления от рычага оси запорной мембраны. Если с пассажирской стороны разъединить их не удается, то можно добраться до них с водительской стороны (предварительно сняв пластиковую накладку).
  7. Забираемся под авто. Находим две гайки крепления корпуса краника к моторному щиту и откручиваем их и снимаем со шпилек шайбы.
  8. Перебираемся в салон и извлекаем узел.

Сборка выполняется в той же последовательности, что и демонтаж.

Модернизация

Поскольку надёжность конструкции крана отопителя оставляет желать лучшего, автовладельцы ищут решение этой проблемы самостоятельно. Один из вариантов: кран отопителя удаляется из системы полностью, а на его место устанавливается один или два переходных штуцера. Это позволяет навсегда забыть о протечках антифриза в салон. А чтобы была возможность перекрывать антифриз на лето, под капот на патрубки с антифризом устанавливается обычный водопроводный керамический кран (причём популярностью у автовладельцев пользуются фирменные итальянские краны, а не дешёвые китайские). Плюсы такого решения очевидны: система отопления получается очень надёжной. Есть и минус: для открытия крана придётся вначале открыть капот.

Установку крана отопителя прямо в салон машины трудно назвать удачным конструктивным решением, особенно если этот кран не отличается надёжностью. Так что менять эту деталь владельцу ВАЗ 2114 придётся обязательно. Лучшее решение в такой ситуации — не дожидаться, когда антифриз польётся в салон, а поставить новый керамический кран сразу после приобретения автомобиля.


Ремонт и замена крышки бензобака своими руками


ВАЗ 2121 (Нива 4х4): замена радиатора печки своими руками

Почему может сломаться кран

С приходом стабильного потепления все автовладельцы закрывают печные краны, передвигая температурный регулятор в левую сторону до самого конца. За теплые сезоны, когда печкой не пользуются, краник может закиснуть. С первыми похолоданиями краном снова начинают пользоваться, что и провоцирует течь. Потому многие опытные автовладельцы в конце осени проверяют работу крана, так как в большинстве случаев его необходимо менять. Помимо замены самого элемента, мастера рекомендуют то же самое сделать с фильтром салона печи, который наверняка забился всяким мусором, что ослабит поток горячего воздуха с включенной печи.

Краники бывают:

  • стандартный, по заводскому формату – стоит до 100 рублей. Принцип работы устройства основывается на мембране из резины. Практика доказывает его ненадежность и короткий период эксплуатации – быстро окисляется. Потому мастера не рекомендуют его устанавливать;
  • шаровый – однозначно лучше предыдущего варианта. Вместо резиновой мембраны используются шарики с дырками. Шаровый кран тоже окисляется, но более надежен, чем стандартный;
  • керамический – наиболее надежный и дорогостоящий вариант, который рекомендуют всем. Кран обладает пластиковым корпусом, но сам запорный элемент состоит из пары керамических пластин, к тому же не окисляется. Единственным минусом этого изделия является пропускная способность, которая значительно уступает шаровому крану – ниже теплоотдача.

Будет полезно: Проверить масло в вариаторе ниссан х трейл

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
