Замена и проверка сальника распредвала

Замена сальника коленвала и распредвала + ремня ГРМ

Приветствую всех кто читает данный БЖ, судя по названию заголовка Вы уже поняли о чем пойдет речь, и так поехали. Сначала с периодичностью на панели приборов стал загораться «чайник» — индикатор низкого давления масла, а потом вовсе постоянно начал гореть. Заглянул я под капот, а там всё уже выбежало, на шупе масла практически нуль:

Посмотрев на эту картину пришел к выводу, что масло бежит из сальников передних, его назначение – обеспечение герметичности корпуса.

Ну и начал я менять передний сальник находится за шкивом коленвала на масляном насосе.

Для начала нужно подготовить все нужны инструменты, затем нужно демонтировать защиту картера и защитную крышку ремня ГРМ, далее следует выставить метки на валах, затем нужно ослабить болты крепления и демонтировать ремень газораспределительного механизма, для доступа к шкиву коленвала нужно снять переднее колесо, теперь следует снять шкив и ремень генератора, с помощью специального съемника или двух отверток снять шкив коленвала вместе со шпонкой, сливаем моторное масло, далее следует открутить маслонасос, в котором расположен сальник, отверткой извлекается манжет, новый сальник смазываем маслом и вставляем с помощью трубы подходящего диаметра или воспользовавшись старым уплотнительным кольцом, и наконец производим обратную сборку. К сожалению фотографии нет, сами понимаете в каком состоянии были руки!

А теперь замена сальника распредвала: Сначала снятие! В самом начале операции крышку механизма ГРМ снять будет нужно и после чего всё выставить по меткам. Теперь снимаем ремень ГРМ с натяжного ролика и со шкива. Далее переходим к снятию шкива распределительного вала, сразу вас предупрежу, проворачивать его не желательно (Особенно если у вас установлен двигатель который загибает клапана, то при снятом ремне ГРМ крутить данный шкив вообще запрещено, потому что клапана с поршневой группой обязательно встретятся и если вы слишком сильно крутнёте этот шкив, то произойдёт удар в связи с которым клапана незначительно но всё же погнуться), но если вам нужно провернуть то всё делайте предельно аккуратно и думайте головой при этом (Если у вас двигатель не гнёт клапана, то они с поршневой группой не встретятся уже в таком случае при снятом ремне ГРМ с автомобиля), кстати шкив ещё старайтесь (Это обязательно) снять таким образом, чтобы он по меткам был в этот момент направлен, ну что же, приступим, первое что вам нужно будет сделать, так это рукой либо же чем то ещё застопорить шкив чтобы он не вращался, после застопоривания выверните у него центральный болт которые его крепит, в это время ещё шкив удерживайте рукой) и после чего снимите шкив с распределительного вала, как только шкив будет снят, шпонку снимите при помощи отвёртки просто сдвинув её для этого продольно, ну и после чего сам сальник выньте поддев его той же самой отвёрткой, либо же чем то похожим на неё.Когда сальник будет снят, осмотрите его всего, рабочая кромка должна быть в хорошем состоянии и выровов, различного рода вмятин на ней быть не должно и ещё пружина сальника должна быть целой и нерастянутой, в противном случае сальник подлежит замене, кстати новый сальник точно так же проверьте и если что-то на нём будет из выше перечисленного то не устанавливайте такой сальник, а найдите новый, кроме того при установке нового сальника, рабочую кромку его которой он с валом соприкасается, смажьте моторным маслом (Желательно тем же который вы в двигатель заливаете)!

А теперь установка, новый сальник на своё место ставиться в обратном порядке снятию, но при этом палочкой деревянной ещё воспользоваться придётся (Ей нужно будет заправить рабочую кромку сальника на распределительный вал, в этом случае и накидной головкой подходящего диаметра или же подходящей оправкой ими нужно будет до упора во внутрь загнать сальник.

Шкив распредвала устанавливайте на своё место таким образом, чтобы выступающая часть у него которая для наглядности указана стрелкой, была направлена не наружу, а во внутрь к двигателю автомобиля и после чего оденьте на своё место ремень ГРМ и отрегулируйте его натяжение. Так как весь ремень ГРМ был в масле, соответственно его нужно ОБЯЗАТЕЛЬНО поменять, что я и сделал.

В итоге два передних сальника 230 рублей и 330 рублей ремень ГРМ.

ВСем удачи в начинаниях, и кстати извините еще раз, что фоток мало.

Пошаговый порядок работ

Перед тем как приступить к работе, позаботьтесь о том, что автомобиль стоит на ровной поверхности, ручной тормоз включён, а минусовой провод на аккумуляторной батарее демонтирован.

Демонтаж сальников

1. Первым делом открываем капот и демонтируем все пластиковые элементы. Это касается защиты ремня ГРМ и накладки двигателя.

Если болты не покрыты коррозией, они легко открутятся

Далее может встать дилемма о том, проводить замену не снимая ГБЦ и демонтировав ГБЦ. Если вы выбрали второй вариант, то очень подробно о порядке снятия ГБЦ написано в этой статье.

Если первый вариант вам всё же ближе, то выполняем следующий порядок работ:

1. Так как сальники на двигателе расположены непосредственно за шкивами распределительных валов, и никуда от их демонтажа деться нельзя.
2. Далее необходимо вооружиться специальным съёмником, однако если его нет, то подойдёт обычная отвёртка с плоским жалом.
3. При помощи отвёртки, не спеша убираем специальную шпонку из паза на валу.

Расположение шпонки указано стрелкой

Обратите внимание, что шпонку необходимо убрать в надёжное место, дабы не потерять её

1. Затем, аккуратно производим съёмку сальника сначала с одной, а затем, с другой стороны.

Соблюдайте аккуратность, чтобы не повредить сам вал

Установка сальников распредвала

Перед тем как приступить к монтажу новых манжет, проверьте его состояние, осмотрев его рабочую кромку, на которых не должно быть никаких дефектов она должна быть ровной без видимых повреждений резины. Это относится и к пружине сальника, она должна быть целой, не должно быть никаких признаков растяжений и иных видимых повреждений.

Кромка под цифрой — 1. а пружина под цифрой — 2

Порядок установки

1. Перед тем как приступить к установке сальника на распределительный вал, смажьте его кромку моторным маслом.

Кромка смазана маслом

Когда сальник одет, он легко пройдёт по корпусу

Постукивания должны быть не сильными, но частыми

При установке ремня, соблюдайте все правила и требования по совмещении всех меток.

1. Обесточьте автомобиль.

2. Снимите переднюю крышку привода ремня ГРМ.

3. Головкой на 17 ослабьте натяжной ролик и снимите ремень газораспределительного механизма.

4. Снимите шкив и ремень генератора.

5. Демонтируйте шпонку.

6. Извлеките сальник, слегка поддев его плоской отверткой. Прежде, чем установить на его место новый, смажьте тот с рабочей стороны моторным маслом.

7. Установите уплотнительный манжет смазанной стороной вовнутрь головки блока. С помощью деревянной палки, аккуратно, чтоб ничего не повредить, заправьте кромку сальника на распредвал.

8. Окончательно усадите сальник на посадочное место с помощью оправки подходящего диаметра.

9. Произведите сборку в обратной последовательности:

• вставьте в распредвал шпонку и наденьте шестерню;
• отслеживая совпадение метки шестерни и усика на задней крышке ремня ГРМ, наденьте последний;
• натяните ремень, закрутите натяжной ролик;
• подключите питание и заведите двигатель, провернув пару оборотов, отследите правильность натяжения ремня привода (в случае необходимости – подтяните – при заглушенном авто, естественно);
• верните крышку ГРМ на ее законное место.

Необходимый инструмент

Для того чтобы поменять сальники, нужно подготовить следующий комплект инструментов:

1. Набор ключей или головок. Среди них обязательно должны быть ключи на 10, 13 и 19.
2. Несколько отвёрток.
3. Плоскогубцы.
4. Подготовить специальную ёмкость для слива масла. Её можно сделать из пластиковой канистры, которая разрезается на две части. Подойдут и разрезанные пятилитровые бутылки от воды.
5. Новые сальники.

Сальник коленвала передний.

Сальник коленвала задний.

Артикулы

Что касается новых сальников, то лучше менять сразу передний и задний. Они ещё называются большой и малый.

• Наиболее популярны детали от АвтоВАЗ, с артикулами 21080100516000 и 21081005034.
• Более качественным является комплект сальников от фирмы ESPRA, имеющий каталожный номер E07418. Зарубежный производитель стоит в два раза быстрее.

Комплект фирменных сальников ESPRA.

Алгоритм замены

Для того чтобы заменить деталь, нужно выполнить следующую последовательность действий:

1. В первую очередь нужно слить масло с двигателя. Для этого понадобится пустая ёмкость не менее четырёх литров.
2. Далее снимается передняя крышка ремня ГРМ.

   Отворачивает два болта по бокам крышки.

   Выкручиваем один болт по центру крышки.

   Снимаем крышку ГРМ.

3. Нужно поднять правую переднюю часть автомобиля с помощью домкрата и снять переднее колесо.

   Поддомкрачиваем передок и снимаем колесо.

4. Распредвал нужно провернуть по часовой стрелке за болт. Нужно совместить метки на шкивах.

   Совмещаем метку на шкиве с установочным усиком на крышке.

5. Коленчатый вал нужно обязательно зафиксировать.

   Можно зафиксировать коленвал отверткой…

   …или застопорить шкив распредвала.

6. Снимается приводной шкив генератора.

   Сначала под капотом ослабляем натяжение ремня генератора, затем через арку колеса накидным ключом на 17 откручиваем болт и снимаем шкив.

7. Далее нужно снять ремень ГРМ. Для этого натяжной ролик нужно повернуть, чтобы ремень был в самом ослабленном положении.

   Ослабляем ролик и скидываем ремень ГРМ.

8. Снимается зубчатый шкив. Для этого используются две отвёртки.

   Обычно шкив легко снимается.

   Но может понадобится съемник.

Только после этого можно извлечь старый сальник. Для этого тоже нужно использовать отвёртку.

Под шкивом видим масло и старый сальник.

Вытаскиваем изношенный сальник и очищаем поверхности.

Перед тем, как установить новый сальник, нужно смазать его кромку машинным маслом. Только после этого он запрессовывается.

Если зубчатый шкив приржавел «наглухо» и съемника под рукой нет, смотрим видео о том, как снять шестерню третьим способом:

Задний сальник

Кроме того, для его замены понадобится снимать дополнительные узлы и детали. Если автовладельцу ВАЗ-2110 уже приходилось менять различные сальники, то он точно справится с этой задачей. Неопытный автолюбитель может попросить помочь знакомого, которому приходилось выполнять подобные работы.

Процедура происходит следующим образом:

1. Нужно слить масло с коробки передач.

   Ключом на 17 отворачиваем пробку и сливаем масло в емкость, по окончании пробку ставим на место.

2. Снимается колесо. Именно по этой причине и рекомендуется менять сразу два сальника, чтобы избежать лишних манипуляций по разборке.
3. Выводится наружу ШРУС.

   Чтобы отвести привод, нужно открутить болты крепления шаровой опоры.

4. Достаётся приводной вал вместе со ШРУСом.

   Выталкиваем шарнир с помощью монтажной лопатки.

5. Снимается коробка передач. Перед этим нужно отсоединить тягу привода.

   Откручиваем реактивную тягу.

   Снимаем крышку картера сцепления.

   Выворачиваем болты крепления коробки.

   Вдвоем отводим в сторону коробку передач.

6. Теперь нужно снять маховик.

   Перед снятием маховика ставим метки.

7. Сняв маховик, видим сальник.

   Вид на сальник.

8. Вынимается старый сальник с помощью отвёртки.

   Очищаем посадочное место от грязи и устанавливаем новый сальник.

Далее нужно смазать маслом и установить новый сальник коленвала. Происходит сборка в обратной последовательности.

Замена сальника распредвала пошагово с фото

Подготовив необходимые инструменты, можно приступать к работе.

Первым делом отключите минусовую клемму от аккумуляторной батареи на вашем ВАЗ 2114.
Переведите поршень первого цилиндра в верхнюю мертвую точку.
Снимите шкив с распределительного вала.
Из распределительного вала далее извлекается шпонка.
Сальник дается достаточно легко

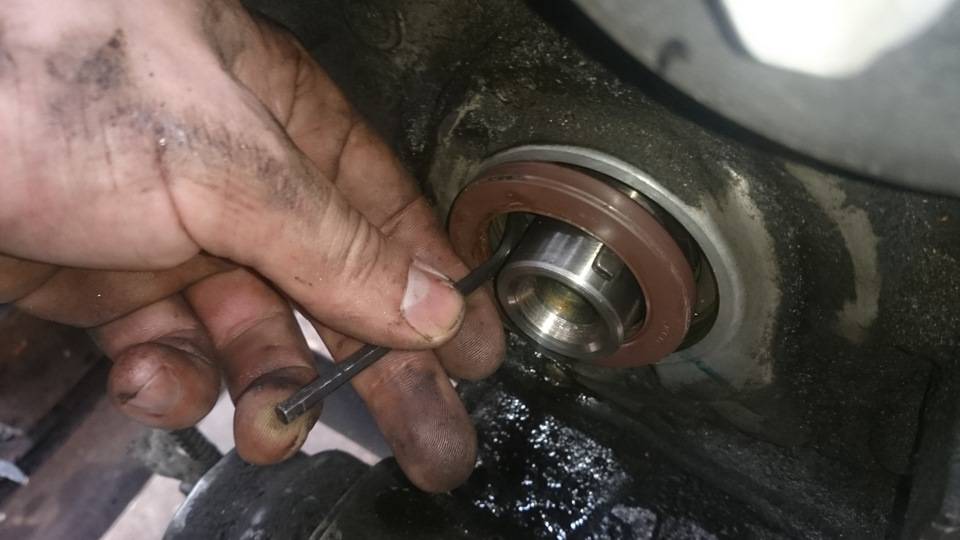

Его нужно просто поддеть плоской отверткой.
Перед тем как установить новое устройство, обратите внимание на внутренние кромки с двух сторон. На них должны отсутствовать всевозможные повреждения, вмятины, наплывы резины и пр.
Рабочая кромка обязательно смазывается простым моторным маслом

Это позволит элементу легко сесть на новое место, а также защититься от преждевременного износа.
Если возникают проблемы с обратной запрессовкой сальника, его посадочную кромку можно обработать надфилем или мелкой наждачкой.
Внутрь головки блока, элемент устанавливается своей рабочей кромкой. Обычная деревянная палочка поможет вам аккуратно поставить элемент на свое место на распределительном валу. Только не используйте металлические элементы для запрессовки.
Запрессовывать следует до упора.
Выполните процедуру обратной сборки узла.
Шкив распредвала устанавливается выступающим элементом ступицы по отношению к силовому агрегату. Не забудьте обязательно отрегулировать уровень натяжения ремня распределительного вала.

На этом процедуру установки сальника распредвала можно считать завершенной. Самым сложным справедливо считать этап разборки узла. Замена же выполняется довольно просто. Каждый владелец ВАЗ 2114 способен справиться с подобной задачей своими руками.

Замена сальника распредвала — основные нюансы работы

• Замена сальника распредвала — основные нюансы работы
• Когда требуется замена сальника распредвала
• Замена сальника распредвала
• Замена сальника своими руками
• А теперь подробнее о замене сальника своими руками:

Добрый день, наши уважаемые читатели. Знаете ли вы почему уплотнительный элемент называется сальником? Давайте мы с вами немножко вернемся назад в недавнее прошлое. А только после этого, как мы узнаем этот факт, рассмотрим все вопросы нашей сегодняшней темы.

• Когда требуется замена сальника распредвала
• Замена сальника распредвала
• Замена сальника своими руками
• А теперь подробнее о замене сальника своими руками:

Снятие манжеты

Примечание. Чтобы замена сальников распредвала ваз 2110 прошла успешно, не обязательно демонтировать двигатель или распредвал ваз .

Сальник распредвала ваз 2110 16 клапанов

Сама манжета находится за зубчатым шкивом. Чтобы демонтировать ее следует вооружиться специальным инструментом – 2085. Если такого нет, помочь снять сальник может обычный крючок. Итак, приступим к снятию:

• в первую очередь, ослабляем фиксаторы натяжного приспособления поликлинового ремня;
• снимаем ремень;
• теперь нужно демонтировать демпфер;
• доходим до предохранительных щитков – верхнего и нижнего;
• отсоединяем их от торца двигателя;
• теперь нужно провернуть коленвал до тех пор, пока поршень цилиндра не встанет в верхнюю мертвую точку.

Примечание. Выполняя вышеописанную операцию рекомендуется использовать метку момента зажигания.

• ослабляем натяжное приспособление зубчатого ремня;
• снимаем его.

Примечание. Этот ремень можно конечно закрепить соответствующим образом, а не снимать. Но, как известно, ремень нельзя стягивать, иначе он деформируется. Поэтому все-же лучше его снять.

Сальник распредвала ваз 2110 8 клапанов

С этого момента работ нельзя также проворачивать коленчатый вал, так как один из поршней уже находится в верхней мертвой точке. Продолжаем:

• блокируем соответствующим образом шкив распредвала;
• для начала ключом отворачиваем болт, а монтировкой держим вал от проворачивания.

Можно попросить и помощника, если он есть, подержать вал от прокручивания. Кроме того, чтобы вал не проворачивался, можно пропустить через отверстие в шкиве головку на 10 с удлинителем, а затем надеть ее на гайку, фиксирующую заднюю крышку ремня ГРМ .

шкив распредвала снимается.

Примечание. Для того, чтобы не потерять шпонку, следует извлечь ее из паза распредвала.

• теперь следует заняться снятием сальника, который предстанет перед нами;
• берем отвертку и снимаем манжету.

Съемник вворачивается в сальник, как можно дальше. Одновременно следует нажать на проскальзывающую храповую муфту.

нужно ослабить винт с насечкой, а внутреннюю деталь вращать по направлению распредвала, до тех пор, пока сальник не выйдет.

Установка новой манжеты на распредвал

Ваз 2110 сальник распредвала

Примечание. Новую манжету рекомендуется в обязательном порядке смазать маслом машинным. Кроме того, смазывается резьбовая головка инструмента, которым проходимся вдоль вала. Только после этого манжета запрессовывается внутрь при помощи резинового молотка.

Чтобы легко установить новую манжету рекомендуется использовать вместо подручного средства втулку подходящего размера. Также нужно взять длинный болт и крупную шайбу.

Примечание. Болт, который подбирается, должен обязательно быть того же диаметра, как и шкив распредвала.

• втулку устанавливаем на наружном диаметре сальника;
• устанавливаем их вместе, используя болт и шайбу;
• затягиваем болт до тех пор, пока манжета не встанет на место (то есть, заподлицо с крышкой).

Примечание. Если под рукой не окажется втулки, манжету можно запрессовать и ударами молотка через бородок. Помним, что запрессовывать манжету полностью нельзя, ведь так она может перекрыть отверстие, откуда сливается масло.

Специальные распределительные валы

Как было сказано в начале статьи, далеко не всех водителей устраивают «родные» распредвалы, устанавливаемые на автомашины ВАЗ. Они не обеспечивают достаточного крутящего момента (и, как следствие — «приемистости») на малых оборотах. Решить эту проблему можно двумя путями — перешлифовать кулачки имеющегося распределительного вала либо установить новый, специальный.

Среди таких валов можно выделить два прямо противоположных варианта — спортивный и тюнинговый, а также большое количество промежуточных между ними модификаций.

Спортивный распределительный вал во время работы осуществляет подачу в цилиндр увеличенного объема смеси благодаря более высокому поднятию клапанов, а его кулачки отличаются скругленным, плавным профилем. Это обеспечивает более «широкие» рабочие фазы и хорошую приемистость на всех оборотах.

В свою очередь, тюнинговые распределительные валы отличаются увеличенным базовым диаметром и более «резким» профилем кулачков. Они обеспечивают автомашине спокойную, без перебоев, работу двигателя на всех, даже критически малых, оборотах. Кроме этого, использование подобного вала позволяет «отодвинуть» границу начала детонации на малых частотах вращения.

Подводя итог, стоит отметить, что замена распределительного вала — не самая сложная операция, и может быть выполнена любым опытным автомобилистом. А вот когда ее проводить — при сильном износе «родного» вала или же при его замене на специальный распредвал — каждый решает самостоятельно.

Типовые неисправности распредвалов, их признаки

Основные причины, по которым описываемая деталь может сломаться:

• Изнашиваются кулачки: появляется стук во время пуска мотора. Когда износ достигает крайней стадии, звуки доносятся и во время движения автомобиля;
• Распредвал деформируется: неисправность также характеризуется посторонними шумами во время работы силового агрегата;
• Изнашиваются подшипники распределительного вала;
• Ломаются элементы вала.

Описанные выше поломки приводят к нарушению режима подачи топлива из-за того, что происходит десинхронизация распредвала и клапанов цилиндров. В некоторых случаях неисправность детали обусловлена применением некачественного моторного масла с большим количеством примесей или малым количеством масла в двигателе.

Меняем сальник коленвала на ВАЗ 2114 своими руками

Автомобиль ВАЗ – сложное устройство, комплектующие которого имеют разный срок службы. Сальники коленчатого вала можно заменить в домашних условиях. В статье описан процесс, как поменять сальник коленвала на ВАЗ 2114 – видео с поэтапной инструкцией по замене.

Где находится?

Для того чтобы смазка не попадала на комплектующие за пределами поддона картера, на выходных отверстиях, через которые коленчатый вал соединяется с другими узлами двигателя, стоят сальник. Один из них передний, другой задний. Их назначение – обеспечение герметичности корпуса.

Уплотнительные манжеты коленчатого вала

Передний находится за шкивом коленвала на масляном насосе. Для замены заднего необходимо демонтировать коробку передач, сцепление и маховик, затем уже будет доступен задний манжет. На видео, размещенном в конце статьи, можно увидеть это наглядно

Причины и признаки неисправности

Считается, что плановая замена уплотнительных колец коленчатого вала на ВАЗ 2114 с должна выполняться через три года. Но менять можно раньше, если появилась течь масла, например, после перегрева двигателя.

Причины разрушения сальников:

• естественный износ в течение эксплуатации;
• неправильная установка может стать причиной появление трещин на поверхности кольца;
• механические повреждения;
• некачественный расходный материал – подделка.

Если увеличился расход масла, за счет того, что оно выходит наружу и при этом на передней части мотора наблюдаются следы масла, то нужно менять передний манжет коленчатого вала. Необходимость замены заднего можно определить по пробуксовке сцепления, причиной которого является попадание масла на корзину и выжимной диск сцепления.

Пошаговая инструкция по замене для 8 клапанного авто

Замена переднего сальника коленвала на ВАЗ 2114 8 клапанов состоит из следующих шагов:

1. В первую очередь следует приготовить инструменты.

Приготовленные инструменты для работы

• Сначала нужно демонтировать защиту картера и защитную крышку ремня ГРМ.
• Далее следует выставить метки на валах.
• Затем нужно ослабить болты крепления и демонтировать ремень газораспределительного механизма.
• Для доступа к шкиву коленвала нужно снять переднее колесо.
• Теперь следует снять шкив и ремень генератора.
• С помощью специального съемника или двух отверток снять шкив коленвала вместе со шпонкой.
• Сливаем моторное масло.
• Далее следует открутить маслонасос, в котором расположен сальник.

  Снимаем масляный насос с манжетом

• Отверткой извлекается манжет.
• Новый сальник смазываем маслом и вставляем с помощью трубы подходящего диаметра или воспользовавшись старым уплотнительным кольцом.
• Далее производим обратную сборку.

На видео показывается по шагам, как менять задний манжет на ВАЗе.

Для снятия заднего манжета коленчатого вала необходим опыт ремонтных работ, лучше это делать с помощником. Этапы его замены следующие:

1. Сначала нужно отсоединить двигатель от коробки передач.
2. Далее демонтировать сцепление.
3. Затем, открутив 4 болта, снять маховик.
4. Чтобы поменять сальник, можно снять корпус, в котором она находится, или менять непосредственно в нем.
5. Затем извлечь старое уплотнительное кольцо.

Вынимаем уплотнительное кольцо из держателя

Вставляем манжет с помощью подходящей по размерам запрессовки.
Далее осуществляем сборку в обратном порядке.

Покупая сальники, следует учитывать, какая смазка используется. Для синтетического и минерального масла применяются манжеты из разных материалов. После выполнения процедуры следует завести двигатель ВАЗ 2124 и проверить состояние уплотнительных колец, чтобы не было нигде течи масла.

Sparco24 › Блог › Установка распредвалов 16V

В этой статье мы рассмотрим установку спортивных и тюнинг распределительных валов на двигатели ВАЗ 2112, 21124, 21126 и 11194. Для начала нужно вспомнить о том, что двигатели 2112 и 21124 обладают собственным ременным приводом газораспределительного механизма и несовместимы с ГРМ двигателей 21126 и 11194 – это стоить учитывать при покупке разрезных шестерёнок. У шестерёнок двигателя 21126 и 11194 зуб скругленный, поэтому ремень, помпа, нижняя шестерня коленвала и шестерни распредвалов у него свои. Для установки распредвалов вам необходимо сделать следующее:

1. Отсоединить разъемы ДПДЗ, РХХ и ДМРВ, ослабить хомуты, стягивающие впускной патрубок на ресивере, ослабить хомут вентиляции картеров крышки ГБЦ и демонтировать впускной патрубок в сборе с ДМРВ;

2. Открутить гайки, которыми прикручен ресивер к ГБЦ, удобнее всего это делать трещоткой с головкой на 13;

3. Снять ресивер в сборе с дросселем;

4. Снять кожух ремня ГРМ с помощью трещотки и короткой головки на 8;

5. Ослабить болты шестерёнок распредвалов;

6. Выставить положение коленвала в ВМТ 4 цилиндра, совместив метку на маховике и, ослабив натяжной ролик, снять ремень с шестерёнок распредвалов;

Будет полезно Проверка дизельных форсунок в домашних условиях на слив в обратку и на стенде

7. Полностью открутить болты шестерёнок распредвалов и снять сами шестеренки. Будьте внимательны – шпонки фиксации шестеренок на распредвалах могут вылететь и в виду своего небольшого размера легко потеряться;

8. С помощью трещотки и головки на 8 открутить болты крышки ГРМ и демонтировать ее. С помощью этого же инструмента открутить болты постели и также ее демонтировать;

9. Снять стандартные распредвалы, не забыв снять с них шпонки фиксации шестерёнок;

10. Вынуть гидрокомпенсаторы с помощью магнита. Желательно пронумеровать гидрокомпенсаторы по колодцам, чтобы установить их на свои места. Если распределительные валы неполнобазные – на ножку клапана установить подпятники, идущие в комплекте;

Распредвалы 2112 подъем 11,8/11,8 мм Спорт

7 800 руб. Клубная цена 7 500 руб. 11. Положить новые распредвалы и проверить их на проворачиваемость в постели. Если кулачки цепляют за колодца гидрокомпенсаторов незначительно – заточенной отверткой или стамеской аккуратно доработать грани колодцев под проворот кулачков распредвала. Чтобы эта процедура была максимально безопасна, и стружка не попала в колодцы – рекомендуется перед обработкой колодца заполнить его ватой или кусочком ткани, после обработки который следует удалить, а колодец продуть. Если же кулачки распредвала не проворачиваются совсем, и колодцы доработать необходимо основательно – настоятельно рекомендуется демонтировать ГБЦ, доработать колодцы с помощью бормашинки или станка, промыть ее и установить обратно, иначе в случае грубой обратки лишней стружкой можно забить маслоканал или же, излишне доработав колодец – ухудшить работу гидрокомпенсатора, снизив давление масла;

12. Зачистить от герметика поверхность постели с обеих сторон, посадочные места болтов постели необходимо с помощью тонкой отвертки и кусочка ткани промокнуть от масла для того, чтобы при закручивании болта не вытянуть резьбу (помним о том, что масло не сжимается, и если болту некуда закручиваться – он начнет вытягивать резьбу из ГБЦ), нанести новый герметик на нижнюю плоскость постели;

13. Выставив новые распредвалы шпон-пазами вертикально вверх, положить постель и закрутить ее болты, начиная от центральных отверстий в стороны ремня ГРМ и помпы;

14. Одеть разрезные шестерни на распредвалы и прикрутить их болты, одеть ремень ГРМ; Руководствуясь данной статьёй выставить рекомендуемые производителем фазы газораспределения; Зачистить крышку ГБЦ, нанести новый герметик и закрыть крышку ГБЦ, закрутить болтами, начиная от центра и удаляясь в стороны ремня ГРМ и помпы; Повторить операции установки ресивера, кожуха ГРМ и разъемов датчиков в обратном порядке.

Внимание! Для достижения максимального эффекта от установки распредвалов – в обязательном порядке требуется изменение программы ЭБУ в онлайн-режиме

Инструкция по замене

Последовательность действий при замене переднего и заднего сальника несколько различается. Это вызвано тем, что передний сальник можно заменить непосредственно на самом двигателе. Добраться до заднего сальника обычно труднее.

Передний сальник

Последовательность замены переднего сальника распределительного вала выглядит так.

1. Автомобиль ставится на нейтральную передачу и стояночный тормоз.
2. Как и при любых работах, производимых в моторном отсеке, отсоединяются клеммы аккумуляторной батареи.
3. Демонтируется пластиковая крышка ремня ГРМ.
4. Снимается клапанная крышка, для чего нужно отверткой открутить крепящие болты.
5. Маркером наносятся отметки расположения ремня относительно распредвала.
6. Затем нужно снять ремень ГРМ. Можно полностью не производить снятие — достаточно скинуть ремень с зубчатого шкива распредвала. Для снятия нужно ключом на 17 открутить болт крепления, зафиксировав шкив от проворота. Для фиксации можно использовать монтировку.
7. С помощью съемника снимается шкив с хвостовика распредвала. Если у распредвала 2 шкива — то снимаются оба, также помечаются места расположения шкивов, чтобы при дальнейшем монтаже их не перепутать.
8. Снимается шпонка, расположенная за шкивом распредвала.
9. Затем с помощью отвертки или пинцета снимается отработавший сальник. Снимать следует аккуратно, чтобы не поцарапать рабочую поверхность распредвала, к которой прилегает сальник.

После демонтажа старого сальника можно переходить к установке нового и обратной сборке.

1. Рабочая кромка нового сальника, прилегающая к распредвалу, смазывается моторным маслом, а наружная часть обрабатывается герметиком.
2. Сальник надевается на распредвал, а затем запрессовывается с помощью оправки для запрессовки.

Дальнейший сбор ГРМ осуществляется в обратной последовательности.

1. На распредвал надевается шпонка.
2. Затем устанавливается шкив. Если шкивов два, то каждый устанавливается на то место, на котором располагался.
3. Шкивы затягиваются с помощью динамометрического ключа. Момент напряжения можно узнать из руководства по пользованию автомобилем. При затягивании необходимо зафиксировать шкивы от проворота с помощью монтировки. Предварительно нужно включить на КПП четвертую передачу.
4. Затем нужно надеть ремень на шкивы по ранее отмеченным меткам. Предварительно следует осмотреть ремень на предмет повреждений, потертостей и т. д. Так как подтеки сальников обнаруживаются при замене ремня ГРМ, то нередко приходится устанавливать новый ремень. В этом случае он монтируется по заводским меткам.
5. Затягивается болт крепления натяжного ролика. Момент натяжения опять-таки можно узнать в мануале по пользованию автомобилем.
6. Затем вручную проворачивается коленчатый вал на несколько оборотов по часовой стрелке. Таким образом проверяется натяжение ремня. При замеченных нарушениях натяжение дополнительно регулируется.
7. В конце обратно закрепляется клапанная крышка и устанавливается пластиковый кожух ремня.
8. После замены сальника нужно подлить моторное масло в масляный бачок до верхней отметки.

Задний сальник

Замена заднего сальника может различаться на разных автомобилях. У некоторых моделей доступ к заднему сальнику возможен только при загоне авто на подъемник или смотровую яму и отсоединении сцепления и привода коробки передач.

У других моделей автомобилей доступ к сальнику ограничивается датчиком положения распредвала, который приходится демонтировать. Для этого нужно:

• отсоединить электрический разъем датчика;
• отвернуть винт крепления и вынуть датчик;
• ключом на 10 отвернуть болт крепления держателя бензошлангов к кронштейну проводов датчика;
• отвернуть винты крепления крышки датчика, снять крышку и пучок проводов;
• демонтировать ротор датчика;
• снять пластину крепления крышки датчика.

После этого можно с помощью отвертки вынуть задний сальник распредвала. Замена производится аналогичным образом. После замены манжеты датчик собирается в обратном порядке.

После установки нового сальника необходимо убедиться, что не появляются масляные подтеки. Если сальник установлен правильно, то даже на высоких оборотах двигателя масло не должно подтекать. В обратном случае датчик установлен или запрессован неправильно либо имеется заводской брак изделия.

• http://www.koreacentre.ru/zamena-salnika-raspredelitelnogo-vala-vypusknyx-klapanov-dvigatelya-mod-g4ec.html
• http://www.automnl.com/model/hyundai_accent1/93/
• http://automn.ru/hyundai-accent/hyundai-32187-10.m_id-3888.m_id2-3952.html
• https://hyundai-doc.ru/accent/dvigatel-dohc/157-raspredelitelnye-valy.html
• https://voditelauto.ru/zamena-salnika-raspredvala/

Статьи по теме

Какие бескаркасные дворники лучше: топ-10 моделей

Уходит антифриз, а подтеков нет: причины и устранение проблемы

Почему не работает омыватель лобового стекла и как устранить неполадку

Датчик уровня антифриза: ремонт или только замена

Ремонт рулевой рейки: этапы и особенности

Можно ли мешать тосол с антифризом: мнение экспертов и автолюбителей

Диагностика рулевого управления автомобиля: почему без нее никак

Не работают дворники: причины неисправности и метода решения проблем

Течет бачок антифриза: поиск неисправности и пути устранения

Стук при повороте руля: основные причины неисправности

Сломалась рулевая рейка: причины и дальнейшие действия

Жидкая резина для автомобиля: преимущества и особенности использования

Стук в рулевой рейке: ищем причину, разбираемся с последствиями

Как поменять моторчик дворников: простые советы опытных автовладельцев

Как убрать стук рейки и продлить срок ее службы
