Снимаем бензонасос на ВАЗ-2110 для замены своими руками

РДТ ВАЗ 2110

Вступление

Давление топлива в инжекторной системе является одним из важных критериев стабильной работы двигателя. Именно при появлении каких-либо признаков неисправности автомобиля следует начинать с проверки давления топлива. В ВАЗ 2110 давление регулируется с помощью РДТ он же регулятор давления топлива. Именно он определяет необходимое давление и сбрасывает излишки в обратку.

РДТ влияет на большую часть симптомов в работе ДВС, о которых речь пойдет в данной статье. Ниже подробно описаны все возможные неисправности регулятора давления ВАЗ 2110, его замена и самостоятельная проверка.

Цена его составляет от 700 до 1000 рублей в зависимости от образца, как правило старый образец стоит немного дороже.

Устройство и работа РДТ

РДТ является клапаном с мембраной, который устанавливается в топливной магистрали. При работающем двигатели в системе образуется определенное давление, которое необходимо поддерживать в нужном диапазоне, но так как бензонасос качает топливо непрерывно, то давление повышается. При повышении давлении РДТ открывает обратный клапан и спускает излишки давления в обратку системы, которая сообщается с топливным баком.

Где устанавливается

Существует два варианта установки РДТ: на топливной рампе и в топливном баке.

На топливной рампе регулятор устанавливался на автомобилях с 1,5 литровым инжекторным двигателем. На таких двигателях из топливного бака идет две топливные магистрали: прямая и обратная.

В топливном баке регулятор устанавливался на автомобилях с 1,6 литровым двигателем. В таких двигателях отказались от обратной магистрали. Теперь регулятор напрямую скидывает давление в баке автомобиля.

Признаки неисправности

Признаков неисправностей РДТ довольно много и спутать их с другими проблемами довольно легко, поэтому прежде чем приступать к замене, необходимо провести его проверку, но об этом рассказано чуть ниже.

Одним из основных и ярко выраженных признаков неисправности регулятора является его заклинивание в открытом положении. При такой причине заметно падает мощность двигателя. Двигатель может хорошо работать на холостом ходу, а развить большие обороты двигатель не сможет из-за нехватки давления топлива.

При пуске двигателя будь-то на холодную или горячую приходиться продолжительное время вращать стартер.

При заклинившем РДТ в закрытом положении, происходит переизбыток давления, что может спровоцировать выход из строя бензонасос. Избыток давления в системе влечет к повышенному расходу топлива и неполному сгоранию его в камере сгорания. Выхлопные газы будут иметь явный запах бензина с характерным черным дымом.

Так же существуют и другие менее заметные признаки его неисправности:

  • ДВС неравномерно работает на ХХ и глохнет;
  • Не развивается необходимая мощность ДВС;
  • Автомобиль дергается при движении;

Больше о топливной системе можно узнать в нашей статье.

Проверка

Проверку необходимо осуществлять с помощью специального прибора для проверки давления топлива (Манометра).

Данный прибор подключается к штуцеру топливной рампы и запускается двигатель. При исправном РДТ на двигателях 1,5 литра давления топлива должно быть от 2,9 до 3,3 кгс/см²

Затем снимается вакуумная трубка с РДТ и снова делается замер. Давление топливо должно возрасти на 0,2-0,7 кгс/см².

При остановке двигателя давление должно немного упасть и оставаться в системе около 2 часов.

Замена

Замена РДТ на ВАЗ 2110 не является сложным процессом при использовании нашей инструкции. С данной задачей справится даже любитель. Перед началом работ необходимо подготовить инструмент и автомобиль.

Подготовка автомобиля

Перед началом работы необходимо сбросить давление топлива в системе. Для этого вынимаем предохранитель бензонасоса (F15) находится он под панелью со стороны пассажира. Запускаем двигатель и даем ему проработать пока он не заглохнет.

Далее снимаем минусовую клейму с АКБ, во избежания возгорания, так как будем работать с легковоспламеняющимися веществами, которым является бензин.

Пошаговая инструкция

Ключом на 24мм откручиваем гайку крепления трубки обратки к РДТ и извлекаем ее.

Снимите вакуумную трубку с РДТ

Шестигранником на 6 мм выкручиваем два болта крепления РДТ

Осторожно извлеките РДТ из топливной рампы

Установка нового РДТ осуществляется в обратном порядке. Перед установкой нового регулятор рекомендуется заменить уплотнительную манжету и смазать ее бензином перед установкой, чтобы не повредить в процессе соединения РДТ с рампой.

Типы топливных насосов

Некоторые старые модели автомобилей вовсе лишены такого устройства как бензонасос. Надеемся, вам с такой ситуацией столкнуться не придется, поскольку это старое и неэффективное решение.

Сегодня выпускается два типа топливных насосов для ВАЗ 2110 — механические и электронные.

Механические считаются классическим решением, который располагается снаружи топливного бака. Работает он достаточно просто — бензонасос всасывает топливо из емкости, то есть бака. Он вполне может работать при низком давлении, поскольку между насосом и карбюратором расстояние небольшое.
Электронный — это более современный вид насоса, который монтируют внутри самого бака. Обусловлено это повышенной шумностью при его работе, если сравнивать с аналогом

Его работа целиком и полностью зависит от электронной системы, которая принимает во внимание одновременно несколько факторов: Текущее расположение дросселя;
Содержание выхлопа;
Соотношение воздуха и топлива и пр.

Электронный топливный насос для ВАЗ 2110

Многих интересует, где же находится предохранитель бензонасоса у ВАЗ 2110?

Отвечаем: Он располагается в нижней части консоли, если посмотреть со стороны пассажира. Крайний правый — это тот, который вы искали. Хотя часто их собирают в произвольном порядке, потому расположение может отличаться.

Предохранитель на бензонасос ВАЗ 2110

Электрические насосы для подачи топлива работают под давление, что провоцирует определенный уровень шума. Из-за этого топливный насос монтируют глубоко внутрь бака автомобиля. Топливо при этом занимается охлаждением и глушителем для работы помпы.

Запуск насоса осуществляется за счет электродвигателя. Когда замок зажигания включен, бортовая система отправляет насосу сигнал, после чего тот начинает подачу топлива.

В некоторых ситуациях на насос воздействует электрический заряд. С его помощью моторчик вращается несколько минут, что задает давление внутри топливной системы.

Учтите, если спустя 3 секунды компьютер не предоставит насосу данные о старте работы, тот автоматически выключается. Потому звук от мотор насоса мы слышим первые несколько секунд.

Если нет давления в топливной рампе у ВАЗ 2110, топливный насос желательно заменить на новый. Смысла в его ремонте, как показывает практика, нет. Это трудоемкий, энергозатратный процесс, который серьезно не оправдан с финансовой точки зрения.

Тематическая статья про замену топливного насоса на ВАЗ 2114;

Потому если на вашем инжекторном ВАЗ 2110 не работает топливный насос, рекомендуем его заменить. Причем установить лучше электронный тип.

Рекомендуем: Как правильно тормозить двигателем на механике?

Устройство топливной системы ВАЗ 2110

Системы подачи топлива на автомобилях с карбюраторным и инжекторным двигателями несколько различается. Устройство топливной системы ВАЗ 2110, 2111, 2112 не отличается в зависимости от модели.

В период с 1996 по 2000 год на указанные серии ставились карбюраторные двигатели. Из бака через фильтр топливо закачивает механический бензонасос с приводом от эксцентрика распределительного вала и подает его в карбюратор. Данный элемент предназначен для приготовления топливно-воздушной смеси, поступающей во впускной коллектор и воспламеняемой при помощи свечей зажигания.

Схема топливной системы карбюраторного двигателя ВАЗ 2110.

В отличие от карбюраторного, в инжекторных автомобилях бензонасос установлен в бензобаке, и топливо поступает в рампу, которая оборудована клапаном механического типа, регулирующим давление в системе. По команде электронного блока управления открываются форсунки, и бензин впрыскивается во впускной коллектор, где смешивается с воздухом и, попадая в камеру сгорания, воспламеняется от свечей зажигания.

Система подачи топлива на восьми- и шестнадцатиклапанных инжекторных двигателях мало чем отличается.

Схема топливной системы инжекторного двигателя «десятки».

Лада Приора Хэтчбек ✤ℨℰȴёℋÅЯ МОȴℵИЯލ › Бортжурнал › Главное о давлении в топливной системе.

Давление топлива в системе автомобиля является одним из важных параметров, который применяется при диагностики двигателя. От давления зависит поведение автомобиля в различных режимах работы. Как измерить давление в топливной системе своими руками

Например, купить прибор для проверки давления топлива. Комплект с топливным манометром, адаптером и сливом обойдется вам в 1400-1500р. Заплатить на СТО 300-400р и сделать замеры там. А можно замерить давление в топливной системе воздушным манометром, который используется для измерения давления в шинах. Вот на этом то моменте подробнее. Берём на примере десятого семейства ВАЗ 2110. В остальном процедура аналогичная любому другому автомобилю. Особенность манометров такова, что его начальные значения шкалы имеют относительную неточность. Что это значит. Если воздушный манометр будет иметь шкалу до 16-20атм (когда для топлива предел измерения — 5-7атм), то замеры давления будут не точными из-за этой погрешности, которая как раз будет выпадать в начальные значения шкалы прибора. Поэтому правильно проверять давления топлива именно топливным манометром с пределом 6-7атм.

Берем манометр и наматываем фумку (сантехнический лён) под патрубок и одеваем кислородный шланг с внутренним диаметром 9мм. Закрепляем хомутами. На генератор укладываем тряпку (чтобы не устроить пожар под капотом). Выкручиваем пластиковый колпачок на топливной рампе.

одели шланг на манометр

Под колпачком отверстие с ниппелем. Откручиваем его колпачком от колеса. Из-за остаточного давления в рампе после снятия ниппеля брызнет бензин.

По желанию можно сбросить давление в топливной системе автомобиля. Для этого нужно снять предохранитель бензонасоса и подождать, когда заведенный автомобиль не заглохнет.

Одеваем второй конец шланга на отверстие рампы и закрепляем хомутом. Убираем тряпку с генератора и заводим двигатель. Не забываем, перед тем, как снять шланг с рампы, снова накрыть генератор тряпкой. Все, теперь Вы знаете, как проверить давление в топливной системе в полевых условиях.

закрепляем шланг с манометром на штуцере

проверяем давление топлива в системе

Кстати, вместо хомутов можно использовать втулку регулировочного болта классики. Она прекрасно накручивается на штуцер рампы. Для уплотнения надеваем на штуцер подходящее по размеру резиновое кольцо. С другой стороны втулки припаиваем штуцер, на который и одеваем шланг с манометром.

Какое давление в топливной системе ВАЗ 2110 должно быть ? 2,8–3,2 бар (2,8–3,2 атм)

Как измерить давление топлива в системе, где нет обратки ? На ВАЗ 2110 с двигателями 1.6 л давление в рампе постоянное и составляет 3.6-4.0атм. В остальном же методика замеров аналогичная. Альтернативные способы:

Замеряется на выходном штуцере модуля бензонасоса — это тот, который с одной трубкой. Понадобится гибкий бензостойкий шланг с внутренним диаметром около 8мм и манометр (нужно снять трубку, и вместо нее надеть шланг с манометром). Давление должно быть 5-7атм. Закрыть обратку, как это делают на ДВС со сливной рампой, только глушить надо опять таки на самом бензонасосе. Второй шланг сдёргиваем (двойной) и вставляем в снятый шланг затычку, сделанную например из старого топливного фильтра (отпиливаешь от него сосок и глушишь). Одиночный шланг должен быть одет на штуцер насоса, а измерять теперь надо на топливной рампе. По схеме системы питания всё будет понятно.

Механический бензонасос «десятки» ВАЗ

Автомобиль ВАЗ 2110 (Лада-110) производился на АвтоВазе с 1995 года, и первые моторы на этой модели шли с карбюраторами. Восьмиклапанные двигатели ВАЗ 2110 мощностью 72 л. с. ставились на «десятки» до 2000-го года, и бензонасосы на этих ДВС, соответственно, были механические.

Топливный механический насос 2110 состоит из частей:

  • металлического корпуса (двух половин);
  • верхней крышки;
  • толкателя с диафрагмой;
  • двух клапанов;
  • возвратной пружины.

Закачка бензина из топливного бака производится за счет колебаний диафрагмы, открытия и закрытия клапанов. В движение диафрагма с толкателем приводится от эксцентрика распределительного вала, на нижнем корпусе БН есть рычаг ручной подкачки бензина.

Где на ВАЗ 2110 предохранитель и реле бензонасоса

Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.

F1 — 5АЛампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5АЛевая фара (ближний свет).
F3 — 10АЛевая фара (дальний свет).
F4 — 10АПравая противотуманная фара.
F5 — 30АЭлектродвигатели стеклоподъемников дверей.
F6 — 15АПереносная лампа.
F7 — 20АЭлектродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20АЭлемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20АКлапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла.
F10 — 20АРезервный.
F11 — 5АЛампы габаритного света правого борта.
F12 — 7,5АПравая фара (ближний свет).
F13 — 10АПравая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10А Левая противотуманная фара.
F15 — 20АЭлектрообогрев сидений. Блокировка замка багажника.
F16 — 10АРеле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5АЛампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер).
F18 — 25АЛампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10АБлокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5АЛампы задних противотуманных фонарей.
К1реле контроля исправности лампочек;
К2реле передних дворников;
K3реле-прерыватель повторителей и аварийной сигнализации;
К4реле включения ближнего света;
К5реле включения дальнего света;
К6дополнительное реле;
К7реле включения обогрева заднего стекла;
K8резервное реле

На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.

Где на ваз 2110 находится реле бензонасоса

Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓

Где на ваз 2110 находится реле бензонасоса

Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор

Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.

Рис. 2 Снятие боковой крышки

После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.

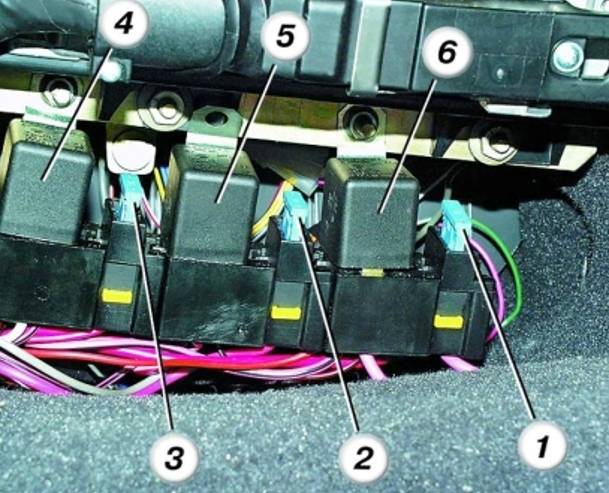

Рис.3 Силовые предохранители и реле

Почему перегорает предохранитель бензонасоса ВАЗ 2110

Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.

Самыми распространёнными виновниками являются:

  • оплавился жгут проводов над выхлопным коллектором;
  • повреждены или оплавились провода под ковролином;
  • межвитковое замыкание в электродвигателе насоса;
  • повреждён плюсовой провод, идущий к насосу (утечка тока на массу).

Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.

Признаки неисправности бензонасоса

С помощью этих признаков вы сможете определить, что не качает бензонасос.

  1. Самый распространённый из признаков неисправности бензонасоса — это прерывистое движение автомобиля. Автомобиль во время движения начинает то резко замедляться, то ускоряться. Равномерное движение автомобиля обеспечивается непрерывной подачей топлива.
  2. Вторым по распространенности признаком являются плавающие обороты двигателя на холостом ходу. Таким образом вы можете определить неисправность бензонасоса ещё до начала движения.
  3. Двигатель запускается с трудом или не заводится вообще. Довольно часто это происходит из-за того, что бензонасос полностью вышел из строя. Признак является не самым распространённым, так как причина того, что двигатель не заводится, может крыться в самых разных неисправностях.
  4. Ухудшается динамика автомобиля. Когда вы давите педаль газа до отказа «в пол», автомобиль дёргается или вообще не реагирует на перемещение педали. В этом случае неисправность может крыться далеко не в педали, а в бензонасосе.

Не стоит забывать, что все перечисленные выше признаки не являются стопроцентными. Такие неисправности могут быть вызваны выходом из строя других различных деталей двигателя. Обороты двигателя вполне могут плавать из-за неисправности датчика массового расхода воздуха или датчика положения дроссельной заслонки.

Такие неисправности чаще всего возникают из-за низкого качества топлива или непрочищенных форсунок.

Бензонасос не включается, в чем причина

Если на автомобиле стоит бензонасос электрического типа, то в нем проблемы могут быть с нагнетательной секцией устройства. Электродвигатель из строя выходит очень редко. Только после пробега авто более 200 тысяч километров может произойти износ щеток, затем коллектора. Износ деталей нагнетателя происходит из-за:

  • Низкого качества бензина, в котором содержатся очень мелкие частички механических примесей, что приводит к износу бензонасоса через год его эксплуатации.
  • Снижается производительность насоса, когда увеличиваются рабочие зазоры.
  • В зимний период при попадании в бензин воды, которая превращается в льдинки, возникают задиры и раковины. К тому же кусочки льда могут создать заклинивание бензонасоса ВАЗ. Сопровождается это увеличением тока в электродвигателе, к его быстрому перегреву, что может привести к воспламенению в баке топлива.
  • Летом в жаркую погоду, при повышенной температуре, уменьшается плотность бензина, а это снижает его смазывающие свойства, что приводит к износу деталей.

Совет: Нельзя допускать работу бензонасоса без подачи бензина, который служит смазывающей жидкостью для устройства, чтобы предотвратить заклинивание.

Если износ нагнетательной секции достиг критической величины, что связано с понижением приемистости двигателя, уменьшением его мощности, насос в любой момент может заклинить. В этом случае нужен немедленный ремонт устройства или быстрая замена бензонасоса ваз 2112. Итак:

  • При заклинивании нагнетательной секции насоса, происходит срабатывание предохранителя, что приводит к поломке вилки сцепления, изготовленной из пластмассы, которая соединяет валы электромотора и нагнетательной секции. Такая конструкция исключает поломку электродвигателя.
  • Отрицательно сказывается на работе бензонасоса недостаток бензина в баке. При разгоне или торможении, а еще больше на поворотах могут возникать моменты, при которых бензин не попадает в насос и он захватывает воздух.

Совет: При загорании лампочки, указывающей на недостаток в баке бензина, нужно как можно раньше его долить. Частая поездка «на лампочке» может увеличить частоту замены бензонасоса.

Исправная работа бензонасоса предотвращает возгорание или взрыв горючего. Даже при отсутствии бензина, в баке высокая концентрация паров бензина и может наступить момент, который станет предпосылкой для пожара.

Совет: Перед включением зажигания автомобиля ВАЗ 2112, долго простоявшего без использования, нужно его бак заполнить бензином, что предотвратит возможное воспламенение и взрыв.

Продлить эксплуатацию бензонасоса можно используя при заливке бензина сетку-фильтр, которая будет задерживать маленький мусор, предотвратит засорение фильтров и продлит период между чисткой бака.

Диагностика работы бензонасоса

Для определения состояния бензонасоса необходимо знать его производительность и развиваемое давление. К топливной системе манометр подключается через специальный переходник. Диагностировать узел лучше на СТО или приблизительно в домашних условиях. Итак:

  • Насос не работает, если при включении зажигания нет характерного гула, говорящего о запуске насоса. Плохо если он сильно шумит. Это указывает на большую перегрузку, что означает сокращение срока его эксплуатации.
  • При движении по ровной дороге на третьей и четвертой передачах можно увидеть, что упала производительность насоса. На ухудшение параметров бензонасоса указывает отсутствие реакции автомобиля при нажатии на педаль газа.
  • В зимний период тестирование заключается в следующем: увеличение плотности бензина уменьшает давление для прокачки горючего, и если насос изношен бензин не поступает через грязный фильтр — мотор не заводится. Для временного решения можно заменить фильтр.

Профилактика и полезные советы

Для беспроблемной эксплуатации и увеличения ресурса топливного насоса профессионалы рекомендуют:

  • заправляться только качественным топливом;
  • поддерживать максимальный уровень топлива в баке;
  • не пользоваться автомобилем с разряженным аккумулятором;
  • своевременно производить замену топливного фильтра;
  • реже пользоваться спортивным режимом езды.

Самостоятельная диагностика и замена бензонасоса достаточно проста. Для этого необходимо лишь тщательно следовать рекомендациям профессионалов. Это же касается и профилактических мер. Заправляйтесь качественным бензином и не забывайте вовремя заменить топливный фильтр. Тогда проблемы с бензонасосом у вас будут возникать гораздо реже

Реле бензонасоса ВАЗ 2110

Реле в любой электрической схеме предназначено для замыкания и размыкания цепи, его основная роль – защитить элементы электросхемы от большого пускового тока. При запуске ДВС ток, необходимый для прокрутки стартера, достигает 80-300 Ампер, и если реле не будет установлено, может пострадать любой элемент электрической схемы.

Реле бензонасоса ВАЗ 2110 – стандартного типа, внутри пластмассового корпуса находится электромагнитная катушка с сердечником, при подаче напряжения за счет электромагнитного поля происходит замыкание контактов. Реле 2110 – четырехконтактное, рассчитано на ток 30 Ампер.
