Выхлопная система – устройство и основные неисправности

Функции глушителя

Глушитель создан для того, чтобы снижать уровень шума, который возникает в процессе переработки газов и воздуха и выведения их в атмосферу. Второй основной функцией этого инструмента является преобразование энергии от переработанных газов, уменьшение их температуры и снижение скорости.

Несколько камер разного размера, которые разделяет перегородка, реализуют расширение и сужение потока. Это происходит благодаря диафрагменному отверстию, также именуемому дросселем.

Кроме этого, в глушителе предусматривается изменение изначального направления потока этих самых переработанных газов. Именно это помогает погасить высокочастотных звуковых колебаний.

Конструкция автомобильных глушителей постоянно претерпевает изменения, хоть общий принцип работы и сама конструкция остается неизменной уже много десятков лет. Сегодня это не обычная металлическая «банка» а полноценная система, которая обеспечивает правильную работу двигателя автомобиля

Именно поэтому, если из глушителя начинает идти пар или раздаются хлопки, необходимо незамедлительно производить диагностику и ремонт этого немаловажного узла

Зачем автомобилю система удаления выхлопных газов

Так вот эта система, вопреки всем мнениям, очень нужная составляющая автомобиля и она предназначена для вывода отработавших газов из двигателя, снижения токсичности и шума, и их охлаждения.

Ещё в народе, выпускную систему, очень многие называют по простому — глушитель. Но согласитесь, это не так, потому что сам глушитель, это одна из составляющих системы выпуска. Система удаления выхлопных газов имеет обычно следующее устройство:

  • выпускной коллектор, который объединяет в один несколько выхлопных выходов;
  • приемная труба, которая соединяет коллектор и катализатор;
  • каталитический нейтрализатор, нужен для преобразования токсичных газов в безвредные;
  • резонатор, он снижает шум;
  • глушитель;
  • соединительные трубы.

Давайте теперь рассмотрим работу выпускной системы получше:

Выпускной коллектор необходим для отвода отработанных газов и для продува цилиндров двигателя. Это единственный «подводный камень», который стоит между вами и выводом выигрыша. Многие игроки знают, что заработать в онлайн казино гораздо легче, чем кажется на самом деле. Каждый азартный игрок хочет знать и понимать казино изнутри, поэтому рекомендую сайт https://obzory-kazino.com.ua с подробным описание каждого бренда казино. Помимо всего прочего, каждый новый пользователь заведения, после депозита, будет вознагражден приветственным подарком, в качестве бонуса, рассчитываемого исходя из количества внесенных средств. Они блокируют доступ в казино и выполняют другие функции. Размеры и форма выпускного коллектора выполняется для обеспечения равномерной и плавной сопротивляемости в системе и влияет на крутящий момент, и мощность двигателя. Так как выпускной коллектор принимает на себя повышенную температуру, то и соответственно он изготавливается из жаропрочного чугуна.

Каталитический нейтрализатор необходим для преобразования вредных газов в безвредные. В народе каталитический нейтрализатор зовут просто — катализатор. На разных автомобилях они различаются конструкцией и расположением. Сейчас используются многокомпонентные каталитические нейтрализаторы, которые защищают от не сгоревших углеводородов, оксида азота и оксида углерода.

Резонатор или дополнительный глушитель призван снижать высокочастотные шумы. Состоит он из перфорированной трубы, которая помещена в герметичный корпус и пространство между корпусом, и трубой наполнено звукопоглощающим материалом.

Глушитель или основной глушитель крупнее в размерах, чем дополнительный и так же предназначен для снижения шума. Его задача — снизить уровень оставшихся остальных шумов. Конструкции глушителей с каждым годом меняются всё в лучшую сторону.

Так же в выпускной системе автомобиля используется виброизолирующая муфта (сильфон), она нужна для изоляции системы от вибрации двигателя. Сильфон — это гибкий металлический шланг, покрытый стальной оболочкой.

Виброизолирующая муфта (сильфон)

Видео:

Необходимо вспомнить и про сажевый фильтр, который применяется на дизельных двигателях, и выполняет полезную роль, это снижение попадания в атмосферу сажи. В выхлопной системе фильтр объединяют с каталитическим нейтрализатором.

Неисправности выпускной системы

  • неисправности глушителя;
  • неисправности каталитического нейтрализатора;
  • неисправности кислородного датчика.

Неисправности глушителя

Различают следующие неисправности глушителя:

  • повреждение, коррозия или прогорание элементов глушителя;
  • повреждение подвески глушителя;
  • слабое соединение элементов системы.

Основными причинами неисправностей глушителя являются:

  • механические воздействия (наезд на препятствие);
  • воздействия внешней среды (влага, соль, конденсат);
  • предельный срок службы;
  • использование некачественных компонентов.

Определить неисправность глушителя достаточно просто, так как внешние ее проявления хорошо различимы. Рев, секущие звуки, утечка отработавших газов свидетельствуют о повреждении элементов глушителя, а также ненадежном их соединении. Дребезжащие, глухие звуки под днищем автомобиля сопровождают нарушение подвески глушителя.

Неисправности каталитического нейтрализатора

Каталитический нейтрализатор очень нежный элемент выпускной системы. При нормальных условиях эксплуатации нейтрализатор служит порядка 150 тыс. км пробега. При отклонении от правил «кончина» может произойти значительно быстрее. Неисправностями каталитического нейтрализатора являются:

  • оплавление, разрушение или загрязнение блока носителя;
  • повреждение, коррозия корпуса нейтрализатора.

Оплавление блока-носителя происходит тогда, когда часть топливно-воздушной смеси сгорает не в камерах двигателя, а в нейтрализаторе. Причин несколько: пропуски зажигания в одноименной системе, обогащение топливно-воздушной смеси и неполное ее сгорание при неисправности кислородного датчика, других датчиков системы управления двигателем, запуск автомобиля буксировкой.

Разрушение блока-носителя может произойти при механических воздействиях, а также при резком изменении температуры (например, при въезде в лужу).

Причинами загрязнения блока носителя являются:

  • применение этилированного бензина (отложение свинца на поверхности сот);
  • использование топлива с металлсодержащими присадками (например, ферроцен);
  • сгорание масла при работе двигателя (коксование сот продуктами сгорания масла)

Неисправности корпуса нейтрализатора появляются по тем же причинам, что и неисправности глушителя.

На современных автомобилях контроль состояния каталитического нейтрализатора осуществляет система самодиагностики. В этом ей помогают два кислородных датчика, устанавливаемых до и после каталитического нейтрализатора. При обнаружении отклонений от нормальной работы (отклонения в сигналах датчиков) загорается соответствующая сигнальная лампа на панели приборов, а в памяти электронного блока управления идентифицируется и сохраняется код неисправности.

Неисправности каталитического нейтрализатора создают дополнительные препятствия для отработавших газов, что в свою очередь сказывается на работе двигателя: потере мощности, неустойчивой работе, ухудшении динамики, повышении расхода топлива.

Косвенным признаком неисправности каталитического нейтрализатора может стать устойчивый систематический запах сероводорода («тухлых яиц») в салоне автомобиля.

Неисправный каталитический нейтрализатор не подлежит ремонту и восстановлению.

Неисправности кислородного датчика

Кислородный датчик наиболее уязвимый элемент выпускной системы и системы управления двигателем. При эксплуатации из строя может выйти как один из датчиков, так и оба одновременно, причем по разным причинам.

Неисправностями кислородного датчика являются:

  • неисправность нагревателя;
  • прогорание, загрязнение керамического наконечника;
  • окисление, нарушение контакта.

Причины указанных неисправностей, в основном, аналогичны каталитическому нейтрализатору: качество топлива, масло в отработавших газах, неисправности системы зажигания. Выйти из строя лямбда-зонд может по причине предельного срока службы (порядка 60-80 тыс. км пробега).

Контроль состояния кислородного датчика также осуществляет система самодиагностики. При обнаружении неисправности загорается сигнальная лампа на панели приборов.

Косвенные признаки неисправностей датчика – неустойчивая работа на малых оборотах, повышенный расход топлива и низкая динамика. При этом необходимо помнить, что данные внешние признаки сопровождают неисправности системы впрыска и неисправности системы зажигания.

Катализатор

Это, пожалуй, самая сложна и дорогая составляющая в любой системе выхлопа. Корпус данного элемента тоже выполнен из огнестойкого металла. Однако, в отличие от резонатора и приемной трубы, он многослойный. Внутри этой «банки» имеется керамический стержень. Дополнительно катализатор оснащается проволочной сеткой. Она покрывает второй элемент керамического материала.


Кроме этого, в устройстве имеется слой теплоизоляции с двойными стенками. Почему катализатор так дорого стоит? Помимо керамики, здесь используются дорогостоящие материалы — палладий или платина. Именно эти составляющие преобразуют вредные газы в водород и безопасные пары. Ввиду этого минимальная стоимость нового нейтрализатора составляет 40 тысяч рублей.

Можно ли убрать резонатор?

Не самое разумное решение по ряду факторов:

  • вся система будет работать гораздо громче. Звук за счет своего уровня станет неприятен человеческому уху. Особенно это становиться заметным на низких частотах;
  • уровень расхода горючего станет больше, ведь установки деятельности двигателя будут сбиты;
  • глушите достаточно скоро станет непригодным для эксплуатации. Глушитель и резонатор напрямую связаны. И при прекращении службы одного элемента температура газов сильно возрастет, что приведет к поломке;
  • мощность двигателя станет значительно ниже, так как будет проходить неверное распределение ударных волн газа.

Если есть желание отказаться от прибора, то в таком случае необходим комплексный тюнинг с подстройкой всей выхлопной системы и установкой новых элементов для полноценного функционирования двигателя и глушителя. Даже с учетом возможной поломки автомобиля, некоторые водители просто удаляют деталь без каких-либо модернизаций системы.

Как заварить глушитель в гараже?

Если прогорел глушитель, а место повреждения имеет большие размеры, может потребоваться более глобальный ремонт.

Распознать серьезное повреждение несложно — сначала появляется «свистящий» звук, который в случае бездействия только усиливается.

Дым из выхлопной трубы попадает в салон, и ездить на автомобиле становится невозможно.

Наиболее надежный способ ремонта — сварка поврежденного элемента. Здесь имеется два пути — доверить работу мастеру или сделать ее самостоятельно.

Во втором случае потребуется:

  • Сварочный аппарат (лучше выбирать устройство полуавтоматического типа);
  • Набор инструмента (молоток, ключи, отвертки и другие);
  • Щетки с металлическим ворсом, а также шлифовочная шкурка;
  • Болгарка с насадками;
  • Термостойкая краска;
  • Куски металлических листов, имеющих толщину 1-2 мм.

Ремонт глушитель выполняется исключительно в поврежденном участке (в месте, где прогорел узел). При наличии проржавевших участков их желательно убрать полностью.

Далее действуйте так:

Вырежьте фрагмент резонатора или глушителя; Удалите проржавевшие участки; Обратите внимание на состояние внутренних узлов. Если перегородки и трубки внутри глушителя повреждены, производите их восстановление или меняйте узел в комплексе

Для сварки лучше использовать полуавтоматический сварочный аппарат, который осторожно латает повреждение

Это связано с тем, что углекислый газ, применяемый в процессе сваривания, не дает металлу перегреваться и менять структуру. В процессе ремонта стоит делать непрерывные швы.

Подробней про сварочные аппараты читайте в статье – как правильно варить кузов автомобиля.

Если ржавчина достала место соединения трубы и кожуха, требуется вырезать корродированный участок, который пришел в негодность, после чего поменять поврежденный узел и снова приварить глушитель на место.

На завершающем этапе стоит произвести покраску поверхности, ведь на заводе эта работа выполняется только формально. Этот этап пропускать не стоит, ведь с его помощью удается продлить срок службы глушителя (об этом поговорим ниже).

Какие неисправности встречаются

Перед тем как говорить о неисправностях, необходимо уточнить один вопрос: а почему он вообще может выходить из строя?

Прежде всего, быстрому износу и поломкам «помогают» условия его эксплуатации:

  • изнутри на стенки металла постоянно воздействует пульсирующий горячий поток газов — уже это одно вызывает быстрое старение корпуса и эрозию. К тому же в период холостых оборотов мотора и во время прогревания (например, зимой) оставшиеся в трубах газы охлаждаются ниже точки росы — то есть выпадает конденсат. А лишняя влага всегда приводит к тому, что металл быстрее подвергается коррозии;

  • снаружи на корпус детали во время езды неминуемо налипает грязь и даже лёд (зимой). Влага, грязь и удары запчасти о неровности дороги также создают благоприятные условия для развития коррозии и потери герметичности корпуса.

Способы защиты от коррозии

Коррозия — это главный враг всех металлических частей устройства.

Современные выхлопные системы уже изготавливаются с учётом противодействия разрушающему действию ржавчины и гниения металла, однако тонкий слой покрытия может не защитить «глушак» на все 100%.

Даже самые толстые стенки труб могут быть повреждены из-за коррозии металла

Чтобы новый глушитель прослужил как можно дольше, автолюбители используют два основных способа борьбы с коррозией:

  1. Сверление отверстий для вывода конденсата.

  2. Обработка металла антикоррозионной краской.

Первый способ позволяет быстро выводить всю скопившуюся внутри влагу.

Соответственно, чем меньше воды в системе, тем больше шансов на то, что металл будет служить дольше.

Достаточно просверлить самым тонким сверлом одно отверстие примерно посередине корпуса, чтобы конденсат стекал по мере образования.

Второй способ считается более надёжным.

Покраска автоглушителя позволяет не только защитить изделие от появления коррозии, но и предотвратить старение металла.

Для этих целей необходимо выбрать термостойкую краску с антикоррозионной защитой.

В автомагазинах представлено много разновидностей таких материалов.

Главное — подобрать такую краску, которая выдерживает повышение температуры до 400 градусов по Цельсию (именно таков порог нагревания большинства устройств).

Отличные результаты может показать краска на основе силикона.

Перед нанесением такого покрытия можно предварительно не обрабатывать поверхности труб.

Важно после нанесения нескольких слоёв краски провести термическую обработку поверхностей. Для этого можно использовать обычный строительный фен: высушить краску и придать дополнительную защиту. Для этого можно использовать обычный строительный фен: высушить краску и придать дополнительную защиту

Для этого можно использовать обычный строительный фен: высушить краску и придать дополнительную защиту.

В ряде случаев автовладельцы обращаются в специализированные организации, чтобы дополнительно прокалить деталь.

Образование дыр

Дыры в глушителе могут появляться по двум причинам:

  • действие коррозии;

  • механические повреждения о неровности дороги.

Если с разрушающим действием коррозии можно бороться краской, защитным покрытием или сверлением отверстий, то избежать ударов о ямки-горки на асфальте практически невозможно.

Отверстие такого масштаба ещё можно заварить, однако если есть финансовая возможность, то лучше сразу купить новый элемент

Если в корпусе образовалась дыра, необходимо либо заварить её (поставить латку), либо полностью заменить этот элемент выхлопной системы.

Сварочные работы целесообразны тогда, когда дыра имеет небольшой диаметр.

Почему прогорел глушитель

Если во время езды водитель слышит сильный рёв выхлопов и чувствует неприятные запахи в салоне, то, скорее всего, во всём виновата именно эта часть — она прогорела.

Прогар может ещё и потому, что деталь была некачественно сварена.

Сегодня на авторынке огромное количество неоригинальных «глушаков», которые выпускаются в гаражных условиях без какой-либо термической обработки и защиты от ржавчины.

Соответственно, очень скоро такие изделия выходят из строя — сгорают под воздействием высоких температур.

Лучше не тратить время и силы на ремонт глушителя с прогаром, а сразу купить новый

Если «глушак» прогорел, то лучше всего заменить его на новый.

Если место прогара небольшое, то допускается использование сварки или нанесение термозащитного покрытия на весь корпус изделия.

Однако такие меры будут временными, так как воссоздать 100% герметичность надолго при прогарах навряд ли получится.

Двухтактный и четырехтактный скутер

Скутер, как известно, может быть с двухтактным либо с четырехтактным двигателем. Принцип работы всей системы выхлопа у аналогов отличается кардинальным образом.

Глушитель на четырехтактном скутере за сравнительно меньшее время выводит газы, делая этом с минимальным шумом. Кроме того, провести тюнинг глушителя в этом случае будет довольно-таки просто. С другой стороны, в обоих случаях, проводя тюнинг, надо будет менять трубы.


Виды глушителей на скутер

Для глушителя двухтактного скутера подбирать компоненты, дающие возможность провести тюнинг, будет значительно сложнее. Сам штатный глушитель для таких скутеров более сложен в производстве и настройке.

Выхлопная система двухтактного скутера работает следующим образом. В процессе очистки отработанных газов часть мощности возвращается в двигатель. Это происходит на определенных оборотах и если суметь весь этот процесс реализовать, проведя тюнинг, скутер будет не узнать.

Можно установить на двухтактный скутер качественный и правильно настроенный резонатор. Это даст ощутимую прибавку в динамике до четверти. Но в этом случае актуально будет проведение профессиональных настроек всей системы питания.

Самостоятельный тюнинг выхлопной системы

Процесс самостоятельного усовершенствования выхлопной системы может производиться в гараже, если автолюбитель на достаточно хорошем уровне владеет необходимым оборудованием: болгаркой, сварочными аппаратами и устройством для сгибания труб. При самостоятельном выполнении данного вида улучшения автомобиля необходимо выполнить смену всей конвейерной и стандартизированной выхлопной системы транспортного средства на прямоточную.

Кроме умения работать с оборудованием, важное условие при самостоятельном выполнении тюнинга выхлопной системы – стопроцентное знание этой системы вашего авто: тип, материал и диаметр глушителя, соотношение технических характеристик. Чтобы усовершенствовать механизм работы выхлопа, избежав неприятных последствий, важно учитывать каждую мелкую деталь. Легче будет совершить собственноручный тюнинг, используя прямоточную оригинальную выхлопную систему, полностью соответствующую структуре и характеристикам автомобиля

Для этого понадобятся инструменты и подъёмник

Легче будет совершить собственноручный тюнинг, используя прямоточную оригинальную выхлопную систему, полностью соответствующую структуре и характеристикам автомобиля. Для этого понадобятся инструменты и подъёмник.

Какие виды тюнинга можно сделать своими руками?

  1. Видеотюнинг. Поскольку он производится лишь для улучшения внешнего вида автомобиля, организовать его самостоятельно не составит труда. Достаточно будет сменить старую насадку на глушитель на новую, которая вас больше устраивает в визуальном плане. Насадки вы можете приобрести в магазине автозапчастей или заказать по интернету.
  2. Аудиотюнинг. Тоже возможен для самостоятельного выполнения, но требует некоторых инструментов и следования инструкции (представлена ниже).
  3. Технический тюнинг рекомендуется выполнять только при особой необходимости и только в специализированных учреждениях – автомобильных салонах, чтобы быть уверенным в безопасности процесса и удовлетворительном конечном результате в виде повышения мощности автомобиля.

Это интересно: Как снять передний бампер Chevrolet Cruze: крепление, пыльник, усилитель

То же самое касается и эффекта «языка дракона» — данный вид тюнинга выполняется при полноценном вмешательстве во внутреннюю структуру выхлопной системы автомобиля и правильное его выполнение напрямую влияет на безопасность.

Необходимые инструменты и оборудование

Для самостоятельного улучшения выхлопной системы своего автомобиля вам понадобятся следующие приборы:

купленный или сваренный новый коллектор (рекомендуется обратить внимание на модель 4.2.1 с тривиальным названием «паук»);
старая или новая последняя доля глушителя;
может понадобиться подъёмник;
дрель;
болгарка;
газовый резак;
может понадобиться аппарат для сварки.

Пошаговая инструкция по тюнингу своими руками

Чтобы правильно организовать тюнинг выхлопной системы собственноручно, следуйте следующим указаниям:

  • приготовьте все нужные в процессе приборы и инструменты;
  • выкрутите или высверлите гайки, чтобы произвести снятие прежнего коллектора;
  • установите новый системный коллектор на место прежнего, в обязательном порядке хорошо после этого закрутив гайки – в процессе работы автомобиля они испытывают предельные температуры и максимальные нагрузки. Рекомендуется их солидолом или обработанным маслом, чтобы устанавливать было удобнее;
  • точно следя за местом установки, поставьте банку от другого авто на прежний глушитель. Если есть проблема различия диаметров, можно решить её с помощью аппарата для сварки;
  • попробуйте завести устройство и прислушайтесь к звуку выхлопа при различных оборотах.

Вот таким способом стоит осуществлять тюнинг выхлопной системы. Преимущество такого усовершенствования – возможность автолюбителю самому настроить звук, который он бы хотел слышать при выхлопе.

Зачем нужен прямоток и почему иногда его необходимо приглушить

Машина с выхлопом громче 96 ДБ не сможет пройти технический осмотр и не пересечёт границу – в Европе правила дорожного движения жёсткие, а полицейские неподкупные. Даже в автоспорте звук ограничивают. Не нравится попытка заглушить шумы от автомобилей только промоутерам Формулы-1. Они даже выступали против нового регламента перехода с восьмицилиндровых моторов на V6, опасаясь за престиж гонок.

Задумав приглушить прямоток своими руками, нужно ясно представлять себе принципы работы согласованного выпуска, и определить цель произведённого тюнинга автомобиля. Улучшение динамических характеристик происходит только за счёт установки нового «паука» – выпускного коллектора. Остальные компоненты выхлопной системы просто не должны создавать сопротивления газам и плохо влиять на результат.

При правильной настройке, резонансный выхлоп даёт увеличение крутящего момента на 3–9% у атмосферных, и больше чем 10% – у турбированных моторов. Но в серийных автомобилях повышение показателя наполнения цилиндров рабочей смесью при модернизации менее 2–3%.

Установка прямоточного глушителя на обычных стоковых машинах, нужна только как декоративная опция, для приятного тембра выхлопа. Главный критерий качества работы прямотока на серийной машине – благозвучность и бархатистый шум мотора, а не прирост мощности. Громче или тише будет орать автомобиль — на скоростных и динамических характеристиках это не отразится. В этом случае, когда возникает острая необходимость заглушить прямоток, можно сделать это не задумываясь о последствиях.

Изготовление глушителя своими руками – этап первый

Самодельный глушитель из трубы

Прежде чем начинать работу по изготовлению собственной модели глушителя, следует основательно подготовиться для того, чтобы не отвлекаться в разгар процесса. Всё, что потребуется можно найти практически в любом гараже. Основной элемент глушителя, который страдает больше всего – это его корпус (бачок). Толщина металла, который используется, слишком мала для того, чтобы выдержать многократные перегревы, вибрацию, воздействие влаги и продуктов горения.

Первым делом нужно найти материал для глушителя. Практика показывает, что самым удачным вариантом является корпус старого порошкового огнетушителя. Наиболее компактные модели представляют собой металлические колбы диаметром 100-150 мм, а вес корпуса не будет превышать 3 кг.

Корпус огнетушителя обладает следующими преимуществами:

  • габариты позволяют использовать его без изменения;
  • толстая сталь прослужит долго без разрушений, так как изначально корпус предназначен для работы под высоким давлением;
  • горловина огнетушителя в виде конуса имеет утолщённый металл и нуждается лишь в минимальной переделке.

Огнетушители имеют ограниченный срок хранения, после которого либо после использования, они списываются. Найти такой не составит труда. Углекислотные огнетушители для изготовления глушителей своими руками использовать нельзя, так как самая маленькая модель обладает весом 5 кг. Кроме корпуса необходимо два отрезка стальной бесшовной трубы диаметром около 30 мм. Длина отрезков подбирается в каждом конкретном случае отдельно.

Самодельный глушитель получится только в том случае если в гараже или мастерской имеются инструменты:

  • сварочный аппарат (лучше полуавтомат);
  • угловая шлифовальная машина (болгарка) с отрезным и зачистным дисками;
  • шкурка разной зернистости;
  • кисть для покраски;
  • сольвент или другой растворитель;
  • термостойкая краска (КО 811, КО 813 или их аналоги);
  • верстак с тисками;
  • средства индивидуальной защиты: маска сварщика, щиток для лица, сварочные и рабочие рукавицы, спецодежда, респиратор.

Причины поломок системы рециркуляции

Блок EGR устанавливается на автомобили в течение длительного времени. В специализированных центрах давно имеется перечень основных поломок системы рециркуляции. Основные дефекты – заклинивание клапана, поломка датчика положения, обрыв цепи актуатора, утечка или подсос выхлопных газов. Каждая неисправность имеет несколько возможных причин возникновения.

Выход из строя EGR по причине заклинивания клапана

Образование большого количества сажи сопровождает практически любой процесс горения. Для бензиновых и дизельных моторов загрязняющие вещества оседают в клапане. Соответственно подвижность элемента нарушается. Со временем клапан заклинивает, работа системы в штатном режиме становится невозможной.

Заклинивание клапана возможно в закрытом и открытом положении. В первом случае сажа не поступает в силовой агрегат. Соответственно дорогостоящий ДВС ремонт владельцу не грозит. В противном случае ресурс силового агрегата существенно сокращается, если вовремя не заблокировать EGR. В некоторых случаях в сервисных центрах программно закрывают клапан системы рециркуляции, хотя такой способ и не считается хорошим.

При постоянно открытом положении клапана остатки от процессов горения напрямую попадают в цилиндры силового агрегата. Такое положение является наиболее опасным для двигателя. В штатном положении на высоких оборотах и при большой нагрузке заслонка также закрыта. При этом каких-либо негативных изменений в работе других систем при отключенном клапане EGR не наблюдается.

На силовых агрегатах разных марок и моделей заклинивание клапанов является наиболее вероятной причиной выхода из строя EGR. Оборудование перестает функционировать в штатном режиме и негативно влияет на работу мотора. Основными факторами, влияющими на срок эксплуатации системы рециркуляции, являются:

  • Использование масла низкого качества и такого же топлива, особенно если на транспортном средстве установлен дизельный силовой агрегат.
  • Отсутствие своевременного технического обслуживания также сказывается на качестве работы системы. Если на авто установлен забитый сажей и смолами фильтр, масло давно не менялось, система быстро выйдет из строя. Если EGR имеет качественную, проверенную конструкцию и своевременно обслуживается, его хватает на 150-180 тысяч километров пробега.
  • Еще одной причиной сбоев в работе EGR является дефект силового агрегата. Любая поломка, при которой увеличивается количество выхлопных газов и их состав, неизбежно влияет на срок эксплуатации системы рециркуляции.

Причиной увеличенного износа EGR становятся загрязненный воздухофильтр, недостаточная подача воздуха в камеру сгорания, протечки форсунки или неисправные поршневые кольца. Некоторые владельцы транспортных средств принимают решение устранить поломки EGR, при этом дефекты на силовом агрегате остаются. В таких ситуациях система рециркуляции в скором времени снова начнет сбоить.

Саморазрушение клапана считается еще одной болезнью EGR. Ввиду определенных конструктивных особенностей и специфики работы система рециркуляции может выйти из строя в самый неожиданный момент. При росте температуры в камере сгорания одновременно увеличивается объем оксидов азота и снижается количество твердых частиц сажи. При направлении выхлопных газов на рециркуляцию, снижается количество выбросов оксида азота, но и возрастает объем сажи. В определенный момент сажа забивает фильтрующий элемент и приводит к выходу из строя EGR.

Для разработчиков поиск оптимального баланса между двумя составляющими выхлопных газов является извечной проблемой. Инженерам требуется одновременно выполнить требования экологов и продлить срок эксплуатации силового агрегата. Очень часто интенсивная работа системы рециркуляции приводит к выходу оборудования из строя. Поэтому отключение клапана является одним из лучших вариантов.

К другим дефектам системы рециркуляции относятся разрывы цепи актуатора и выход из строя датчика положения клапана. Заданное и фактическое положение рабочего элемента не совпадают. До начала ремонта потребуется диагностика системы на профессиональном оборудовании. Еще одной поломкой считается проникновение внутрь воздуха. В таких ситуациях система проверяется на герметичность.

Методики устранения дефектов, указанных выше, сильно отличаются. Характер ремонта зависит от типа поломки, марки и модели силового агрегата. Для определения причины ошибки на EGR необходимо провести диагностику на современном стенде. Устранить поломку можно несколькими путями разной степени эффективности.

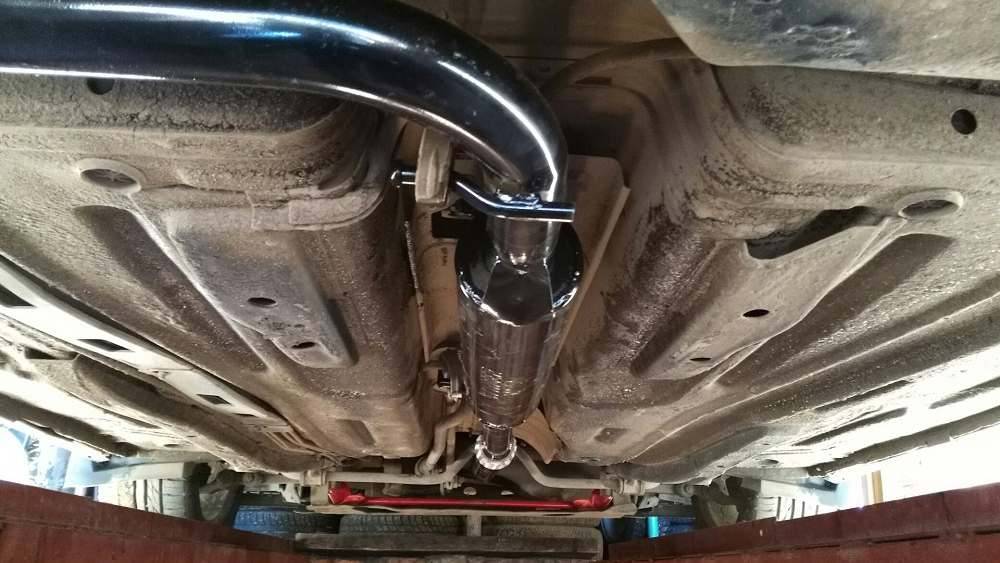

Назначение выпускной системы автомобиля

Как следует из названия системы, она предназначена для удаления выхлопных газов из мотора. Помимо этой функции данная конструкция служит еще для:

  • Гашение звука выхлопа. Когда мотор заведен, в рабочих камерах цилиндров происходят микровзрывы воздушно-топливной смеси. Даже в небольшом количестве этот процесс сопровождается сильными хлопками. Энергии, которая при этом высвобождается, достаточно, чтобы приводить в движение поршни внутри цилиндров. Благодаря наличию элементов с разным внутренним строением шум выхлопа гасится о перегородки, расположенные в глушителе.
  • Нейтрализация токсичных отходов. Эту функцию выполняет каталитический нейтрализатор. Данный элемент устанавливается максимально близко к блоку цилиндров. Во время сгорания воздушно-топливной смеси образуются ядовитые газы, которые сильно загрязняют окружающую среду. При прохождении выхлопа через катализатор происходит химическая реакция, в результате которой происходит уменьшение выброса вредных газов.
  • Отвод газов за пределы автомобиля. Если установить глушитель сразу возле мотора, то когда автомобиль стоит с заведенным мотором (например, на светофоре или в пробке), отработанные газы скапливались бы под машиной. Так как воздух для охлаждения салона берется из подкапотного пространства, то в этом случае в салон попадало бы меньше кислорода.
  • Охлаждение выхлопа. При сгорании топлива в цилиндрах температура поднимается до 2000 градусов. После удаления газов через коллектор они охлаждаются, но даже в этом случае они настолько горячие, что могут травмировать человека. По этой причине все детали системы выпуска изготавливаются из металла (материал имеет большую теплоотдачу, то есть, быстро нагревается и остывает). В результате отработанные газы не обжигают тех, кто проходит мимо выхлопной трубы.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
