Всё про датчики распределительного вала: положения, фазы

Распределенный впрыск

1 — цилиндры двигателя; 2 — факел топлива; 3 — электрический провод; 4 — подача топлива; 5 — впускной трубопровод; 6 — дроссельная заслонка; 7 — поток воздуха; 8 — топливная рампа; 9 — электромагнитная форсунка

В системах с распределенным впрыском используются форсунки по числу цилиндров, то есть у каждого цилиндра — своя форсунка, расположенная во впускном коллекторе. Все форсунки объединены топливной рампой, через которую в них подается топливо.

Существует несколько разновидностей систем с распределенным впрыском, которые отличаются режимом работы форсунок:

— Одновременный впрыск; — Попарно-параллельный впрыск; — Фазированный спрыск.

Одновременный впрыск. Здесь все просто — форсунки, хоть и расположены во впускном коллекторе «своего» цилиндра, но открываются в одно время. Можно сказать, что это усовершенствованный вариант моновпрыска, так как здесь работает несколько форсунок, но электронный блок управляет ими, как одной. Однако одновременный впрыск дает возможность индивидуальной регулировки впрыска топлива для каждого цилиндра. В целом, системы с одновременным впрыском просты и надежны в работе, но по характеристикам уступают более современным системам.

Попарно-параллельный впрыск. Это усовершенствованный вариант одновременного впрыска, он отличается тем, что форсунки открываются по очереди парами. Обычно работа форсунок настроена таким образом, чтобы одна из них открывалась перед тактом впуска своего цилиндра, а вторая — перед тактом выпуска. На сегодняшний день этот тип системы впрыска практически не используется, однако на современных двигателях предусмотрена аварийная работа двигателя именно в этом режиме. Обычно такое решение используется при выходе из строя датчиков фаз (датчиков положения распредвала), при котором невозможен фазированный впрыск.

Фазированный впрыск. Это наиболее современный и обеспечивающий наилучшие характеристики тип системы впрыска. При фазированном впрыске число форсунок равно числу цилиндров, и все они открываются и закрываются в зависимости от такта. Обычно форсунка открывается непосредственно перед тактом впуска — так достигаются лучший режим работы двигателя и экономичность.

Также к распределенному впрыску относят системы с непосредственным впрыском, однако последний имеет кардинальные конструктивные отличия, поэтому его можно выделить в отдельный тип.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

  1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
  2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
  3. Демонтировать датчик из его посадочного места.
  4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
  5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
  6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
  7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
  8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
  9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
  10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Неисправности датчика фаз

  • Загоревшийся “Check Engine” на приборной панели;
  • Аварийный режим работы блока ЭСУД;
  • Повышенный расход горючего;
  • Нестабильная работа двигателя, в особенности на скоростях выше 60 км/ч.

Часто автолюбители сталкиваются и с тем, что двигатель автомобиля сильно теряет в мощности. Иногда мотор и вовсе глохнет. Еще одна специфическая неисправность: проблема с работой автоматической трансмиссии при неисправном ДФ. На самом деле все перечисленное может указывать на поломку другого элемента электрической системы, однако если неисправен именно датчик фаз, то проблемы могут на время уйти, если заглушить двигатель и снова запустить. Заметьте: проблемы уйдут только на время . В ходе компьютерной диагностики можно получить такие коды ошибок:

  • P0340 – сигнала с датчика не доходит до ЭБУ;
  • P0341 – фаза газораспределения подобрана неверно;
  • P0342 – с датчика поступает сигнал низкого уровня;
  • P0343 – обратная ситуация: уровень сигнала слишком высокий;
  • P0344 – сигнал от датчика поступает с прерываниями;
  • P0365 – цепь установленного ДПРВ оборвана (отсутствует сигнал).

Как показывает практика, чаще всего проблемы с датчиком фаз вызваны нарушением целостности проводки . Микросхема устройства может похвастать высокой живучестью, хотя со временем выходит из строя и она. По словам специалистов, датчик положения распредвала служит около 100 тысяч километров. Однако мы не советуем принимать эту цифру за истину – устройство может прослужить как намного дольше, так и, напротив, меньше. Проблемы его работе скорее всего будут вызваны:

  • Замыканием сигнала провода на «массу»;
  • Обрывом сигнального провода;
  • Неверным подключением питающих проводов;
  • Неисправностью ВВ-проводки;
  • Накоплением жидкости в соединителе датчика;
  • Большим или же, напротив, малым зазором между устройством и отметчиком;
  • Попаданием металлической стружки на корпус устройства;
  • Торцевым биением шестерни распредвала;
  • Обрывом оболочки жгута или отдельных проводов;
  • Неисправностью ЭБУ.

Источник

ДПРВ – принцип работы

Что же фиксирует сам датчик распредвала? Система контроля состоит из двух основных элементов: магнитное поле, расположенное в корпусе и репера, расположенного на валу распределителя зажигания. Момент изменения магнитного поля происходит, когда металлический зуб проходит вблизи датчика. Сигнал о замыкании магнитного поля передается «мозговому» центру управления ДВС, позволяя рассчитать идеальный момент впрыскивания и поджигания топливно-воздушной смеси.

Статья в тему: Методы синхронизации ключей

В случае с дизельными ДВС, система призвана сообщать момент достижения поршнями ВМТ.

Устранение неполадок ДПРВ

Если на панели уже загорелся индикатор Check Engine (он может светиться не постоянно, а появляться периодически), необходимо просто считать код неисправности с помощью диагностического устройства. Если у вас нет такого прибора и купить его невозможно, необходимо обратиться к специалистам.

После получения точного кода неисправности и его расшифровки, мы рекомендуем выполнить несколько несложных тестов. Не всегда наличие одного из перечисленных выше кодов неисправности ДПРВ свидетельствуют о том, что датчик обязательно подлежит замене. Иногда источником проблемы является повреждение проводки, разъема и т.д. Такие неполадки вполне реально устранить своими силами.

Но для проверки работоспособности самого датчика положения распредвала необходимо выполнить несколько действий. Конечно, сигнал сложно проверить, не имея специального оборудования. Но базовую информацию предоставит проверка датчика распредвала мультиметром.

Сначала визуально проверьте, в каком состоянии находится разъем датчика и провода, которые к нему идут. Убедитесь в том, что там нет грязи, масла или ржавчины, которые могут создавать перебои. Проверьте провода на отсутствие повреждений. Иногда проблемы создают переломанные провода, плохие контакты или дефекты изоляционного слоя, вызванные воздействием повышенных температур. Провода ДПРВ не должны контактировать с высоковольтными проводами системы зажигания.

После этого берём в руки цифровой мультиметр, он «умеет» проверять значение переменного и постоянного тока (AC и DC, соответственно). Но вам заранее необходимо получить информацию о том, какими должны быть эти показатели для используемого на вашем авто датчика.

В некоторых датчиках разъемы устроены так, что вы можете подключить к ним дополнительные провода для считывания данных мультиметром.

Если это невозможно, попробуйте отключить разъем ДПРВ и подключить тонкие медные провода к каждой клемме разъема. После этого установите разъем на место, чтобы из его корпуса торчали два провода.

Ещё один вариант – пробить каждый из проводов иглой или булавкой (делайте всё аккуратно, чтобы не замкнуть провода!). После такой диагностики поврежденные участки изоляции следует хорошо замотать изолентой, чтобы внутрь не попадала влага.

Проверка двухпроводного датчика положения распредвала:

  • Если в авто используется электромагнитный ДПРВ, переведите мультиметр в режим AC.
  • Другой человек должен включить зажигание, провернув ключ в замке, не запуская при этом двигатель.
  • В цепи должно появиться напряжение. Один из щупов мультиметра соедините с «землей» (любой металлический компонент двигателя), а второй по очереди подключайте к проводам датчика распредвала. Отсутствие тока на всех проводах свидетельствует о проблеме в проводке, которая идёт к датчику.
  • Попросите человека в машине запустить двигатель.
  • Прикоснитесь одним щупом мультиметра к одному проводу разъема ДПРВ, а вторым – к другому. На экране прибора появятся значения, которые следует сравнить с рабочими показаниями, приведенными в инструкции по эксплуатации авто. Как правило, показатели на экране меняются в пределах 0,3-1 вольта.
  • Отсутствие сигнала свидетельствует о неисправности датчика распредвала.

Проверка трехпроводного ДПРВ:

  • Идентифицируйте провод питания, «земли» и сигнальный провод (воспользуйтесь инструкцией по ремонту), после чего проверьте целостность проводки, которая идет к датчику. Мультиметр надо перевести в режим DC.
  • Другой человек должен включить зажигание, не запуская мотор.
  • Черный щуп мультиметра соединяем с «землей» (любая металлическая деталь двигателя), а красный – с проводом питания ДПРВ. Полученные результаты следует сравнить с данными с инструкции по эксплуатации.
  • Помощник должен запустить двигатель.
  • Дотроньтесь красным щупом мультиметра к сигнальному проводу ДПРВ, а черный щуп соедините с проводом заземления. В случае неисправности датчика напряжение будет ниже заявленного в руководстве по ремонту. Иногда мультиметр вообще ничего не показывает, что также свидетельствует о выходе из строя датчика.
  • Снимите ДПРВ и проверьте элемент на наличие механических повреждений или загрязнений.

Ниже опубликовано видео, которое наглядно демонстрирует, как вы можете проводить такие испытания. В некоторых случаях электрическая цепь исправна, датчик во время тестов также выдает правильные показания. Возникает вопрос о том, почему же появляются ошибки и проблемы в работе двигателя? Иногда причины связаны с другими компонентами двигателя. Ошибки могут появляться из-за ослабленного ремня ГРМ или неисправности его натяжителя. Из-за этого ДПРВ будет передавать неправильный сигнал.

Проверяем

В идеале проверка датчика должна выполняться с помощью осциллографа. Для этого придется произвести проверку датчиков распредвала и коленвала. После чего, совместив 2 полученные кривые, можно оценить их работу. Но, далеко не всегда есть возможность проверить ДПРВ с помощью осциллографа. В этом случае, нужно выполнить проверку подручными средствами. Для начала включите зажигание, проверяется уровень напряжения проводов, подводящих питание к датчику. Оно должно соответствовать бортовому напряжению вашего автомобиля. Если на проводах показывается 0 В, то проблема не в датчике, а цепи его питания. Проверьте контакты в колодках, а также сами провода на предмет их поломки. При необходимости поменяйте провода, на контакты нанесите пластичную смазку. Часто за зиму они окисляются, что мешает нормальной работе системы.Перед дальнейшей проверкой внимательно осмотрите датчик

Обращать внимание следует на его положение относительно распредвала. Бывают случаи, когда он немного смещается, и дает ошибочный сигнал блоку управления двигателем. В итоге, тот воспринимает это как неисправность ДПРВ, и начинает работать в аварийном режиме

Если заметили такое смещение, то нужно просто поправить датчик, и на этом ремонтные работы закончатся.После чего нужно замерить напряжение на выводе «А». Оно должно равняться 12 В. Не больше и не меньше. Также проверить работоспособность датчика можно сняв его. Для этого, вам понадобится аккумулятор на 12 В, провода, нож и вольтметр. Снятый датчик распредвала подключается к питанию, его особенностью является, подводимый с помощью отдельного провода минус, не перепутайте полярность. Также на выводы подключается вольтметр. Теперь можно переходить к проверке. Как мы помним из начала статьи, датчик реагирует не изменения магнитного поля. Поэтому берем нож и подносим к датчику. Вольтметр при этом должен показать скачкообразное изменение напряжения до 12 В, такое поведение говорит об исправности датчика. Если напряжение осталось нулевым, или изменилось незначительно, то датчик неисправен и следует поставить новый

В итоге, тот воспринимает это как неисправность ДПРВ, и начинает работать в аварийном режиме. Если заметили такое смещение, то нужно просто поправить датчик, и на этом ремонтные работы закончатся.После чего нужно замерить напряжение на выводе «А». Оно должно равняться 12 В. Не больше и не меньше. Также проверить работоспособность датчика можно сняв его. Для этого, вам понадобится аккумулятор на 12 В, провода, нож и вольтметр. Снятый датчик распредвала подключается к питанию, его особенностью является, подводимый с помощью отдельного провода минус, не перепутайте полярность. Также на выводы подключается вольтметр. Теперь можно переходить к проверке. Как мы помним из начала статьи, датчик реагирует не изменения магнитного поля. Поэтому берем нож и подносим к датчику. Вольтметр при этом должен показать скачкообразное изменение напряжения до 12 В, такое поведение говорит об исправности датчика. Если напряжение осталось нулевым, или изменилось незначительно, то датчик неисправен и следует поставить новый.

Замена. Для полной проверки ДПРВ следует снять с двигателя. Крепится он с помощью болта, на большей части современных автомобилей для этого потребуется ключ М10. При снятии, возможно, придется помучиться с уплотнительной резинкой. Она обычно прикипает. В таком случае, нужно ее аккуратно поддеть шлицевой отверткой

После демонтажа обратите внимание на кольцо датчика, расположенное на шкиву. Заключение

Подробнее о работе датчика

Датчик фаз автомобильного распредвала не может нормально работать без задающего диска, который установлен на этом самом валу. Диск имеет т.н. репер, иначе называемый отметчиком. Внешне он напоминает самый обычный штырь, хотя иногда он может иметь и другую форму. По ходу работы автомобильного двигателя репер проходит прямо перед датчиком, тем самым замыкая магнитные линии, которые выходят из его корпуса. Как результат, параметры магнитного поля меняются, что регистрируется чувствительным элементом

Важно понимать, что датчик Холла не только реагирует на изменение магнитного поля, но и формирует электрический импульс. Он изменяется преобразователем и подается электронному блоку управления

Задающие диски щелевых и стержневых датчиков имеют различную геометрию. Для щелевых датчиков это диск с т.н. воздушным зазором. Как только диск проходит через зазор, датчик формирует импульс. Для стержневых датчиков это диск с короткими реперами или же зубцами. Как только репер или зубец проходит мимо датчика, он формирует сигнал. Теперь разберемся с тем, как функционирует датчик фаз при включении двигателя. Вот самые важные моменты:

  1. Изначально датчик и задающий диск установлены так, что импульс формируется при прохождении первого цилиндра и далее;
  2. В определенный момент в работы включится датчик положения коленвала – пара датчиков дадут импульсы ЭБУ и он даст команду на впрыск и зажигание топливной смеси;
  3. В дизельных двигателях датчик фаз отслеживает положение поршней каждого из цилиндров по-отдельности. Для этого изменяется геометрия задающего диска – его дополняют новыми элементами и реперами разной длины.

Датчик фаз позволяет отследить начало цикла работы двигателя, постоянно формируя одиночные импульсные сигналы, которые и получает ЭБУ. По факту это интегральный датчик – он объединяет в одном корпусе чувствительный элемент со и вторичным преобразователем. Выход датчика из строя сказывается может сильно сказаться на работе двигателя. Как читатель наверняка знает, работа современных двигателей регулируется ЭБУ, который получает сигналы от множества датчиков – стоит одному из них выйти из строя, как вся система начнет работать в анормальном режиме.

Как работает и как устроен датчик фаз

Итак, если отдельно рассматривать указанный датчик, то на многих авто в плане конструкции он похож. Другими словами, датчик распредвала ВАЗ 2114 по функциональности и назначению не будет сильно отличаться от какой-либо иномарки аналогичного класса. Сегодня активно применяются датчики, в основе которых лежит эффект Холла. Данный эффект заключается в том, что возникает разность потенциалов в полупроводниковой пластине, когда по ней протекает постоянный ток и она помещена в магнитное поле.

Сам датчик Холла относительно простой: квадратная или прямоугольная пластина из полупроводника, с четырех сторон которой подключены контакты (пара входных для подачи постоянного тока, а также пара выходных для передачи сигнала). Вся эта конструкция выполнена в виде небольшой микросхемы, заключенной в корпус вместе с магнитом и дополнительными элементами.

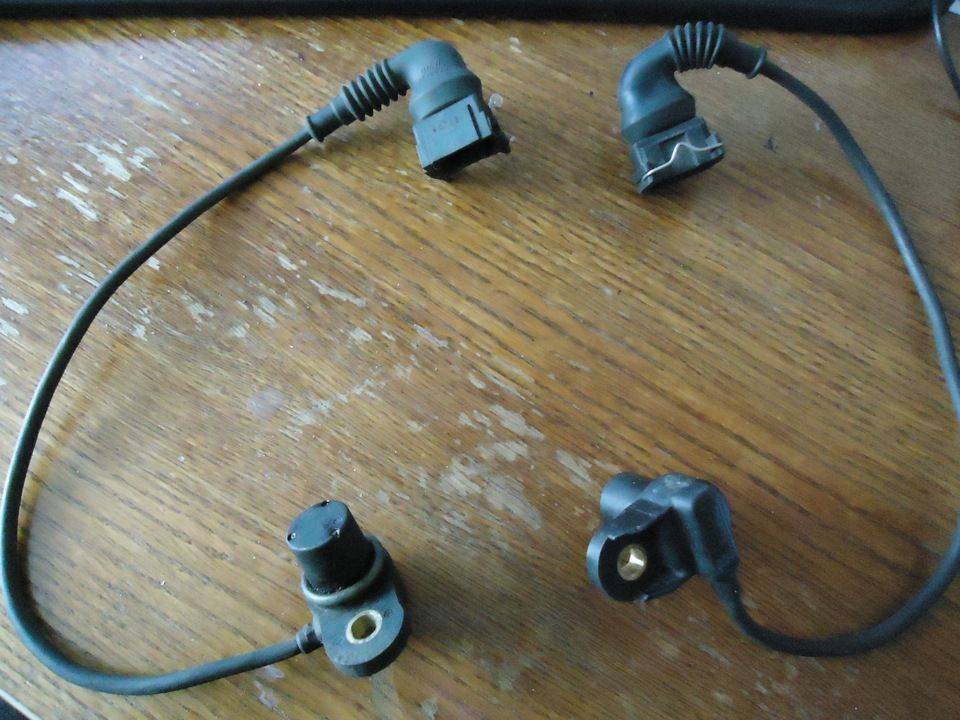

Датчики фаз бывают двух типов:

  • щелевой датчик;
  • стержневой или торцевой датчик;

Датчик щелевой имеет форму в виде буквы П, в разрезе проходит отметчик распредвала (репер). Корпус может быть разделен на две части (в одной стоит постоянный магнит, тогда как во второй установлен чувствительный элемент). Как в первой, так и во второй части установлены магнитопроводы особой формы, которые реализуют изменение магнитного поля в момент прохождения отметчика.

Торцевой датчик выполнен в форме цилиндра, отметчик распредвала проходит перед торцом. В датчике данного типа чувствительный элемент установлен в торце, сверху стоит постоянный магнит, а также магнитопроводы.

Также можно добавить, что ДПРВ является интегральным датчиком, сочетая чувствительный элемент (формирование сигнала) и преобразователь-усилитель сигнала, который подает подходящий для обработки сигнал на ЭБУ. Преобразователь интегрирован в датчик, что упрощает установку и настройку системы

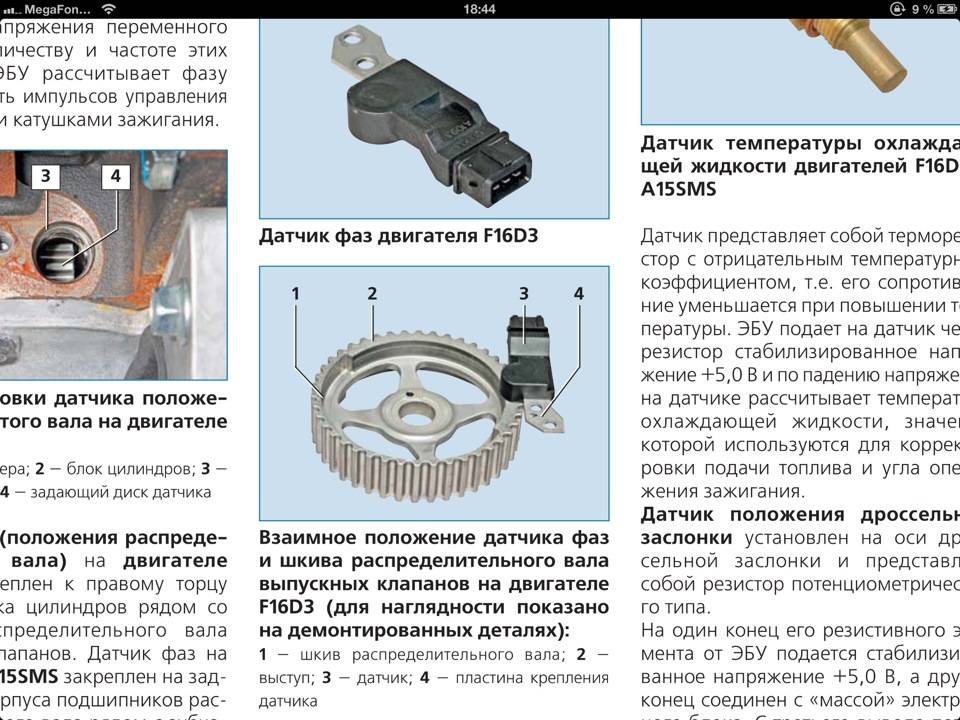

Идем далее. Что касается принципа работы, на разных авто датчик работает практически одинаково (например, датчик распредвала 2114). Такой датчик функционирует в паре с диском (задающий диск), который стоит на распредвале. Указанный диск может иметь отметчик-репер, который имеет ту или иную конструкцию. Основная задача — во время работы отметчик должен пройти перед датчиком (также проход может быть реализован в зазоре датчика).

В момент прохода перед датчиком отметчик замыкает выходящие из него магнитные линии, это меняет магнитное поле, которое пересекает чувствительный элемент. В свою очередь, датчик способен сформировать электрический импульс. Этот импульс усиливается, а после видоизменяется (преобразовывается), после чего осуществляется подача полностью готового выходного сигнала на ЭБУ силовой установкой.

Обратите внимание, щелевой и торцевой датчики имеют разные в плане конструкции задающие диски. Щелевой датчик получает диск с воздушным зазором

Данная схема предполагает, что управляющий импульс будет сформирован во время прохождения зазора. Торцевой датчик означает, что с ним используется диск с зубцами (зубчатый задающий диск). Также могут быть использованы короткие реперы. В свою очередь, управляющий импульс создается в момент прохождения репера.

На моторах с инжектором диск и датчик фазы стоят так, чтобы импульс от ДПРВ был сформирован в момент прохождения ВМТ в первом цилиндре. В этот же момент сигнал подается от ДПКВ, после чего система учитывает показания этих датчиков. Далее ЭБУ посылает сигналы на впрыск топлива и зажигания с учетом порядка работы цилиндров ДВС.

Синхронная работа ДПРВ и ДПКВ позволяет гибко отслеживать любые изменения частоты вращения коленчатого вала и режима работы мотора, а также обеспечить точный впрыск горючего и четкую работу системы зажигания.

Кстати, что касается дизельных моторов, система работает точно так же, но есть одна отличительная особенность. Система следит за положением поршня в каждом отдельном цилиндре. Для реализации такой функции задающий диск имеет несколько основных и дополнительных отметчиков-реперов, которые отличаются друг от друга по ширине.

Когда система работает, именно по разным отметчикам удается определить, в каком из цилиндров поршень находится в ВМТ. В свою очередь, принимая за основу эти данные, ЭБУ управляет работой форсунок.

Основные сведения о контроллере положения коленчатого вала

Теперь предлагаем ознакомиться с основной информацией касательно . Где находится это устройство, как проверить девайс, какие бывают типы? Ответы ищите ниже.

Место монтажа, назначение и устройство

ДПКВ или датчик коленчатого вала представляет собой небольшой по размерам девайс, предназначенный для передачи информации о положении коленвала. Информация отправляется на модуль управления, то есть блок. Регулятор отвечает за впрыск. От работоспособности ДПКВ зависит правильная работа форсунок двигателя, которые отвечают за подачу топлива. Также ДПКВ влияет на работоспособность системы зажигания в целом. Что касается места расположения, то найти контроллер не трудно — он находится в моторном отсеке, рядом со шкивом коленвала, зафиксирован датчик на масляном насосе с помощью болта.

Принцип работы

Необходимо учитывать, что в «Четырках» могут использоваться разные ДПКВ и отличаются между собой они не только по конструктивным особенностям, но и по принципу работы. К примеру, если речь идет о контроллере индуктивного типа, то он оснащается стальным стержнем с магнитом, использующимся для намагничивания датчика. Сверху стержня располагается обмотка из медной проволоки. В этом случае принцип действия основан на подаче импульса, если рядом располагается металлический предмет.

Есть также датчики, принцип работы которых основан на эффекте Холла, сам контроллер Холла располагается внутри конструкции. Если к ДПКВ поднести металлическое устройство, то состояние датчика поменяется. Кроме того, в «Четырках» используются и импульсные устройства, которые предназначены для генерирования сигналов определенной частоты.

Возможные неполадки и методы их устранения

Как проверить и определить неработоспособность регулятора? Причин, по которым ДПКВ может сломаться, много, начиная от загрязнения устройства и заканчивая выходом из строя самого девайса или повреждением проводки.

Для начала рассмотрим основные симптомы поломки:

  • силовой агрегат автомобиля стал нестабильно работать на холостых оборотах — обороты могут произвольно повышаться и уменьшаться;
  • также может снизиться мощность автомобильного мотора;
  • когда водитель жмет на газ, могут проявляться провалы, при которых мощность авто не увеличивается;
  • возникают трудности с запуском двигателя;
  • компьютерная диагностика может показать ошибки 0335 или 0336, при таких проблемах, вероятнее всего, причину нужно искать в повреждении электроцепи рядом с разъемом.

Что касается основных поломок:

  • поврежден корпус девайса, тогда единственным выходом будет замена датчика;
  • произошло замыкание витков на самой обмотке, из-за чего управляющий модуль получает неверные сигналы — также потребуется замена устройства;
  • естественный износ датчика — от этого никуда не уйти, датчик придется менять;
  • произошло повреждение зубьев на шкиве коленвала, при такой неисправности нужно менять сам шкив (автор — канал AUTO REPAIR).

Как самостоятельно поменять ДПКВ?

Легче всего проверить работоспособность контроллера путем замены его на заведомо рабочий девайс. Если в результате замены симптомы неисправностей больше проявляются, то можно точно сказать, что установленный ранее датчик коленвала является неработоспособным.

Как поменять устройство своими силами:

  1. Сначала следует отключить зажигание и открыть капот автомобиля.
  2. Найдите место монтажа контроллера, ищите его на маслонасосе, рядом со шкивом коленвала.
  3. Если посадочное место датчика грязное, то перед демонтажем устройства его следует очистить. Проследите за тем, чтобы поверхность вокруг девайса была максимально чистой.
  4. Затем отключите разъем с проводами, подключенный к датчику, открутите винт, который его фиксирует и извлеките контроллер из места монтажа. Визуально проверьте возможное наличие повреждений на корпусе устройства, а также зубчатый шкив.
  5. Прежде чем установить новый ДПКВ, еще раз прочистите посадочное место. Установите новый контроллер, закрутите винт, который его крепит. При закручивании будьте внимательны и не переусердствуйте при затяжке.
  6. Используя щуп, следует также проверить зазор между шкивом и сердечником контроллера. В идеале этот зазор должен быть не более 1 мм, допускается незначительное отклонение в 0.4 мм в большую сторону.
  7. Когда ДПКВ будет установлен, необходимо завести силовой агрегат и проверить его работу. Если вы заметили, что двигатель завелся быстро и уверенно, то замена была выполнена верно (автор видео — канал IZO)))LENTA).
