Схема передней подвески Рено Логан: устройство, +фото

Замена рычага передней подвески Рено Логан: видео, фото, артикулы

Основные детали передней подвески – это стойки и рычаги. К стойке подобраться сложно, а вот рычаг, если необходимо, можно заменить за 10 минут. Обычно такую замену проводят, если износились сайлентблоки.

Всё выглядит просто: снимают тягу стабилизатора, затем откручивают крепление шаровой опоры.

В общем, замена рычага передней подвески Рено Логан мало отличается от аналогичной замены в других авто, где применена независимая подвеска Мак-Ферсон.

Видео-пример замены рычагов и шаровых на Рено Логан:

Как выглядит рычаг

Сам узел обычно заменяют в сборе, вместе с шаровой опорой ( о том, как выбрать шаровую на Логан здесь) и сайлентблоками. Последние два элемента запрессованы в плоскость рычага (см. рис.).

В каталоге Рено используются обозначения:

  • 54 50 042 69R (60 01 547 519) – рычаг в сборе, правая сторона (в скобках – альтернативный артикул);
  • 54 50 113 62R (60 01 547 520) – левая сторона.

Ещё отдельно продают сайлентблоки (60 40 002 245), но мы будем менять узел в сборе. Кстати, в конструкции предусмотрен пыльник, закрывающий опору. Пыльники с заменяемых рычагов можно снять, чтобы оставить их про запас.

Рекомендуют проводить замену пары рычагов, то есть левого и правого сразу. Проблема в том, что не у всех такая возможность есть.

С завода будут установлены рычаги LUCAS/TRW. Фирма TRW их обозначает так: JTC 1241 (правый), JTC 1240 (левый).

Особенности конструкции стабилизатора

Роль тяги стабилизатора в седане Логан выполняет шпилька, то есть болт 8 (см. рис.). Снизу на него накручена гайка.

О замене втулки стабилизатора в этом материале подробно!

Рычаг передней подвески правый

Гайку на шпильке выкручивают, придерживая шляпку болта сверху.

Вообще же замена рычага передней подвески Рено Логан обладает особенностями:

  • Две гайки на винтах 3 затягивают на последнем этапе, когда автомобиль опирается на четыре колеса;
  • Проводя монтаж, лучше снимать пыльник ШРУСА с детали 7, чтобы не повредить его.

Когда пыльник сдвинут, можно откручивать гайку 9. Рассмотрим все шаги по порядку.

Все действия от «А» до «Я»

Для выполнения демонтажа понадобятся два плоских ключа «на 13», а также ключи «на 19» – плоский, накидной и торцовый. Шпилька стабилизатора рассчитана под ключ Torx T30. Он понадобится на «шаге 3»:

  1. Переднее колесо поддомкрачивают и снимают;
  2. Надо снять основную тягу подвески (см. рис.), для чего откручивают верхнюю и нижнюю гайку;

    Основная тяга – трубка и гайки

  3. Откручивают гайку на шпильке стабилизатора. Шляпку винта придерживают ключом Torx;
  4. С помощью ключей «на 19» скручивают гайку крепления шаровой опоры. Затем отвёрткой разжимают стяжное крепление, чтобы вытащить опору вниз;

    Предпоследний шаг по демонтажу

  5. Рычаг теперь удерживают только винты сайлентблоков. Их легко будет выкрутить ключом «на 19».

Монтаж выполняют в порядке, обратном рассмотренному. Значения тяговых усилий приводятся ниже. Кстати, гайки на винтах сайлентблоков надо зажимать в последнюю очередь.

На первом шаге желательно задействовать ручник, а также использовать дополнительную страховку. Желаем успеха.

Рекомендуемые моменты сил

По идее, замена рычагов передней подвески Рено Логан не проводится без ключа, позволяющего регулировать усилие. Придерживайтесь указанных значений, закручивая любой элемент крепления (винт или гайку).

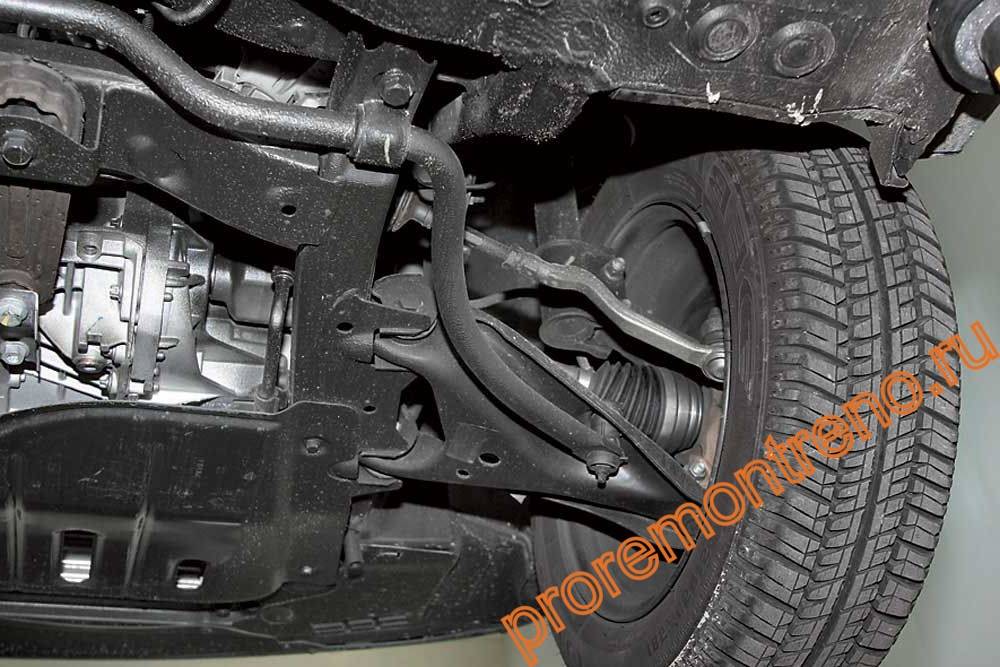

Передняя подвеска в сборе

Всё, что было разобрано, должно вернуться к первоначальному виду:

  • 2, гайки и винты сайлентблоков – 105 Н*м (затягивать после установки колеса);
  • 3, болт и гайка основной тяги – 62 Н*м;
  • 8, гайка крепления тяги к кузову – 21 Н*м;
  • 12, гайка на шпильке стабилизатора – 14 Н*м;
  • 13, болт и гайка стяжного крепления – 62 Н*м.

На практике диапазон может составлять +-10% от указанного.

Если затяжку элементов 2 выполнить преждевременно, сайлентблоки выйдут из строя очень быстро. Поэтому монтаж надо завершать, когда автомобиль снят с домкрата.

Регламент

Под пыльником опоры, такой, как на фото, всегда находится шар. Если на нём напечатана буква R, значит, опора была куплена отдельно от рычага.

Фирма Рено выпускает и опоры по отдельности (40 16 047 93R), и рычаги в сборе. В первом случае буква R будет присутствовать. Более подробно в материале: замена и диагностика шаровой опоры на Рено Логан своими руками.

По регламенту заменяют узел в сборе. Он в любом случае содержит опору и два сайлентблока. Соблазн заменить только одну опору возникает при появлении стуков в передней подвеске только с одной стороны!

Регламентные операции:

Выбор подшипников опоры передней стойки, какие лучше. Артикул, каталожный номер, цена

В продаже имеются, как верхний «опорник» в сборе с шарикоподшипником (комплект), так и детали по отдельности. При замене следует знать, в каком состоянии корпус верхней «опорника», верхней чаше и контргайки, если повреждений и износа нет, тогда потребуется замена подшипника отдельно, в противном случае придется менять все комплектующие.

В таблице представлен перечень лучших и рекомендуемых производителей опорных подшипников для замены на Renault Logan. Указаны цены, каталожные номера, комплектность изделий. Полный комплект опоры переднего амортизатора Рено Логан показан на фото, где так же перечислены комплектующие.

Оригинальный заводской артикул:

  • опоры амортизатора – 6001547499;
  • шарикоподшипника – 600102585.

Примечание:

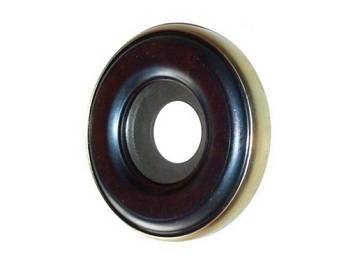

Опорный подшипник – это упорный однорядный шарикоподшипник, состоящий из стального корпуса, внутри которого расположены кольца с дорожками качения, сепаратор, шары.

Таблица лучших рекомендуемых фирм опор амортизатора

№ п/пФирмаНомер по каталогу (артикул)Цена 2022 год, рубСостав ремкомплекта
КонтргайкаПодшипникЧашкаОпора
1SWAG Германия Аналог60 92 7505700++
2SKF Швеция АналогVKDA356331250++++
3Renault  Франция Оригинал46001547499800++
4NTN-SNR Франция АналогKB655281200++++

Совет:

По стоимости выгоднее менять «опорник», используя ремкомплект, так же это правильно с точки зрения совместимости деталей.

Характеристики и размеры передних опор, опорного подшипника

ПараметрОпора амортизатораОпорный шарикоподшипник
Сторона установкиПередняя ось, правая/левая сторона
Необходимое количество на ось2 шт
Высота, mm469
Внутренний диаметр, mm1816(27)
Наружный диаметр, mm104 (75)56
Материал исполненияСинтетический каучукСталь ШХ-15
Вес изделия, г400 (с п-ш)70

Рычаги передней подвески TRW в сборе

Альберт Аухадуллин

Нашел на замену рычаг передней подвески в сборе от компании TRW…

Приветствую Логановод в автоблоге AAuhadullin.ru! В процессе эксплуатации своего автомобиля застучали шаровые опоры и встал вопрос о их замене. Было принято решение приобрести рычаги передней подвески Рено Логан в сборе с опорами и сайлентблоками, что выгоднее в плане надежности узла и безопасности движения.

Для замены рычага передней подвески Рено Логан выбор остановился на фирме TRW, Германия. Фирма существует давно и накопила множество положительных отзывов от автовладельцев. В наборе идет рычаг передней подвески в полной комплектации и дополнительно болт с гайкой для крепежа шаровой опоры к поворотному кулаку.

Для подробного ознакомления с содержимым пакета с запчастями, откроем его и рассмотрим все более конкретно.

Как видно (см. видео) на наклейке набора, он подходит для нескольких моделей автомобилей, что очень удобно для автовладельцев, не нужно тратить время на поиски конкретной запасной части. Рычаги передней подвески подходят на такие модели, как: LADA, DACIA, RENAULT, LOGAN. Над штрихкодом стоит «Made in EU», то есть изготовлено в Европе.

В пакете находится паспорт изделия и подробное наглядное сопровождение в рисунках с последовательностью замены и описанием работы. На самом металлическом корпусе отбит четкий знак фирмы производителя – TRW, значок фирмы и на шаровой опоре, а также имеется табличка с номером «21387023.Z», не совсем понятно, что он означает. Логановод, пожалуйста, напишите в комментарии.

Шаровая опора закрыта пластиковым чехлом, для предохранения от возможного повреждения пальца опоры и пыльника при транспортировке товара. Пыльник держит стопорное кольцо. При желании кольцо можно снять и добавить смазки.

Как было сказано выше имеется и болт с гайкой для крепления шаровой опоры. Изначально были заказаны оригинальные рычаги RENAULT, но продавцы предупредили, что рычаги значительно подорожали. Мне сказали, что на складе у них имеются рычаги передней подвески от компании TRW, Германия. Фирма проверенная, известная надежностью своих изделий и было решено приобрести запасную часть от этой фирмы.

Можно выполнить замену и самостоятельно, но это нужно выкроить время, а также нужен необходимый набор инструментов, съемники и желание работать.

Так что проще заехать к профессионалам в сервис, где будет выполнена качественная замена и сэкономлено драгоценное время.

В нашем случае застучали шаровые опоры с обеих сторон по ямистым дорогам.

Рычаги передней подвески в сборе были приобретены, чтобы во –первых поднять общий ресурс узла, а во –вторых замена рычага в сборе гораздо надежнее, чем замена шаровой опоры отдельно.

Да и надежность узла с новой опорой в старом рычаге гораздо ниже, чем в новом рычаге с опорой заводского производства. Помимо этого, к тому моменту, когда застучали шаровые опоры, сайлентблоки также уже подношены, резина как говорится «задубела» и по идее необходимо заменить и сайлентблоки.

По мере эксплуатации резина сайлетблоков «устает» и снижается ее функция амортизировать толчки при движении, что отрицательно сказывается на комфорте и безопасности движения. Замена опять же выливается в дополнительные траты.

На всякий случай были приобретены рулевые наконечники от фирмы FEBI, чтобы в случае необходимости их замены не искать запасные части, а сразу выполнить замену. На автомобиле еще стоят заводские рулевые наконечники, и возможно потребуется их замена.

Проблем они пока не доставляют и стучат только при проезде неровностей. Но для успокоения души лучше сразу выполнить замену рычагов передней подвески, чтобы не тянуть до последнего.

Как распознать необходимость замены рычага Логан?

Для ремонта потребуется обзавестись таким набором инструментов:

  • торцовым ключом, размер которого «30»;
  • накидными ключами размерностью «16» и «18» (по 2 шт. каждого типоразмера);
  • молотком, монтировкой и отверткой с плоским профилем;
  • съемником.
    1. Вывешиваем одну из сторон автомобиля, подставив под колеса задней оси упоры против скатывания, а под кузов страховочную подпорку. Активируем ручной тормоз.
    2. Снимаем колесо с Renault Logan (его крепеж должен быть заранее ослаблен).
    3. Откручиваем гайку, с помощью которой удерживается соединительная тяга. Извлекаем болт (сверху) и вынимаем эту тягу.
    4. Переходим к откручиванию болта, которым закреплен стабилизатор.
  1. Шаровой палец опоры фиксируется в поворотной цапфе с помощью болта, который стягивает «щеки» нижнего кронштейна. Откручиваем данный болт и вынимаем его из посадочного места.
  2. Для извлечения шаровой опоры из цапфы пользуемся съемником, а в его отсутствие монтировкой.
  3. Перемещаемся к демонтажу крепежа рычага к кронштейнам подрамника. Здесь откручиваем два болта и извлекаем их из втулок сайлентблоков.

На этом рычаг демонтирован. Теперь можно начинать установку нового изделия. Алгоритм ее выполнения обратен демонтажному процессу.

Во время затяжки соблюдаем регламентные моменты:

  • 105 Н*м – для крепежа рычага к подрамнику;
  • 62 Н*м – для болта и гайки фиксации шарового пальца в кулаке;
  • 21 Н*м – при установке соединительной тяги.

Завершив ремонтные действия с одной стороны авто Renault Logan, переходим к выполнению процесса со второй. Все действия выполняются аналогично. Замена передних рычагов завершена полностью.

Инструмент:

  • Гаечный ключ рожковый 13 мм
  • Гаечный ключ накидной прямой 16 мм (2 шт.)
  • Гаечный ключ накидной прямой 18 мм (2 шт.)
  • Вороток под торцевую насадку
  • Насадка на вороток 30 мм
  • Динамометрический ключ
  • Балонный ключ
  • Опорные стойки
  • Домкрат
  • Отвертка ударная
  • Молоток большой

1. Установив автомобиль на надежные опоры снимаем переднее колесо, как описано здесь.

2. Откручиваем гайку нижнего крепления соединительной тяги.

3. Выкручиваем болт верхнего крепления соединительной тяги.

4. Снимаем соединительную тягу.

5. Выкручиваем гайку болта крепления стабилизатора поперечной устойчивости. При этом сам болт необходимо вторым ключом удерживать от проворачивания. Извлекаем болт.

6. Отворачиваем гайку стяжного болта клеммового соединения поворотного кулака и шаровой опоры.

7. Вынимаем стяжной болт.

8. С помощью отвертки немного разжимаем клеммовое соединение.

9. Извлекаем палец шаровой опоры из поворотного кулака.

10. Отворачиваем гайку болта крепления переденго сайлентблока рычага к подрамнику. При этом вторым ключом придерживаем болт от проворачивания. Извлекаем болт.

11. Подобным образом извлекаем задний болт крепления сайлентблока рычага к подрамнику.

12. Снимаем рычаг передней подвески.

13. Осматриваем рычаг передней подвески. При наличии дефектов и повреждений, заменяем его.

14. Устанавливаем все снятые детали в обратном порядке.

Гайки болтов крепления сайлентблоков рычага к подрамнику — 105 Нм.

Болт крепления соединительной тяги — 21 Нм.

Гайка крепления соединительной тяги — 62 Нм.

Гайка стяжного болта клеммового соединения поворотного кулака и шаровой опоры — 62 Нм

15. Проверяем углы установки колес, при необходимости регулируем их.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Для удерживания автомобиля Рено Логан от кренов на дороге служит поперечный стабилизатор, представленный металлической штангой, которая посредством собственных стоек опирается на другие элементы ходовой. Непосредственный контакт стабилизатора с подрамником происходит через втулки. Такое устройство подвески.

Эта, проверенная эксплуатацией и множеством тестов конструкция ходовой, зарекомендовала себя, как весьма надежная. В числе неоспоримых достоинств подвески присутствует сравнительно низкая стоимость ее деталей.

Тюнинг двигателя рено логан 1.4 K7J 710

Двигатель K7J изначально разрабатывался с использованием устаревших технологий с прицелом на ресурс, на надежность и спортивная составляющая не рассматривалась в принципе. К тому же, после доработки двигателя теряется основной козырь – надежность. При этом какая либо динамика не приобретается, аналогичный ВАЗ будет быстрее… смысл тюнинга отсутствует. Для упертых продолжим… рассмотрим несколько вариантов тюнинга этого мотора:

Чип-тюнинг, прошивка двигателя Рено Логан 1.4

Тюнинг конторы предлагают прошивки с увеличением мощности на целых 7-9 л.с. Естественно, прошивка атмосферного моторчика, ничего не даст и весь прирост останется на уровне самовнушения, а вот расход топлива увеличится.
Бытует мнение, что если убрать катализатор на логане и прошить, то машина полетит… зря потратите время, толку от этого нет, машина не едет.

Компрессор на Рено Логан 1.4

Самый простой, быстрый и надежный способ установить компрессор, это купить готовый кит. Для логан мотора китов не так много в природе, но все же встречаются конторы готовые продать готовый набор, одна из самых известных таких контор, это популярная(среди тазоводов) питерская компания Авто турбо, у них можно заказать комплект на базе ПК-23-1 с давлением 0,5 бар, на стандартный мотор встанет без доработок поршневой и надует в районе 90-100 сил. Более производительный ПК-23-е с давление 0,7 бар попросит снижения степени сжатия, снижать будем установкой толстой прокладки ГБЦ или двух прокладок, возможно потребуется доработка/замена поршневой. Для обоих компрессоров потребуются более производительные волговские форсунки BOSCH 107, доработка выхлопа и настройка онлайн. При наличии бюджета в 1/4 стоимости автомобиля можно собственноручно собрать компрессор на базе тойотовского SC14 от Mark, но список дополнительных деталей растянется на несколько страниц. Так или иначе, какой то сверх мощности вы не получите.
Снизит ли компрессор ресурс двигателя K7J ?? Конечно снизит, но тюнинговщиков это мало волнует))

Турбина на Рено Логан 1.4

Поступаем как и с компрессором, форсунки БОШ 107, прокладка ГБЦ, интеркулер (от эволюшена например), выхлоп на 51 мм трубе, пайпы, расходники, сама турбина IHI RHB3 или подобная. Теперь эту груду железа нужно настроить, для этого нужно подружить мотор с ЭБУ Январь, это будет не просто, но реализуемо вполне. На выходе данный комплект выдаст +\- 100 л.с.

Покупка и установка 1.6 л. 16V

Идеальный тюнинг 1,4 литрового движка, покупаем неплохой, едущий изначально мотор K4M и делаем свап. Избегаем возни с наддувом, потерей ресурса и регулярных ремонтов, после хорошего валилова))

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

Пошаговая инструкция

1. Поддомкрачиваем и снимаем колесо.

2. Откручиваем болт крепления шаровой опоры от поворотного кулака. Воротком с головкой на шестнадцать крутим гайку, а ключом на шестнадцать держим головку болта.

После откручивания если болт не вынимается от руки, помогаем ему выйти выколоткой по размеру.

3. Теперь нам нужно вынуть палец шаровой из кулака. Для этого берем плоскую отвертку и слегка забиваем ее в клин где стоял болт крепления. Этим действием мы «разбудим палец». Далее берем трубу вставляем в рычаг и отжимаем трубу вниз пока не выйдет палец. Если палец не выходит, можно немного помочь молотком в тот момент когда дали напряжение на трубу. Молотком нужно стучать по рычагу в сторону куда выходит палец.

4. Если у вас Логан со стабилизатором, то необходимо открутить стойку стабилизатора. Держать нужно сверху рычага под Torx T40 и снизу рычага открутить гайку на тринадцать.

5. Отводим защитный кожух в сторону чтобы получить доступ к болтам крепления рычага. Клипса резьбовая. Откручивается от руки.

6. Откручиваем отмеченные ниже гайку и болт. Они крепят тягу. Гайка на рычаге под ключ на восемнадцать, верхний болт под ключ на тринадцать.

После откручивания, снимаем тягу.

7. Выкручиваем два болта крепления рычага и снимаем рычаг.

Обратите внимание, передний болт крепежа рычага длиннее чем задний. Длиннее из-за того что на нем крепиться еще и тяга

8. Проверьте состояние шаровой опоры, и измерьте отверстие на рычаге под стойку стабилизатора. Отверстие не должно быть больше 16 мм, допускается максимум 1 мм износа. Если у вас отверстие нормальное и живая шаровая тогда есть смысл менять сайлентблоки. Если у вас из выше перечисленного что-то не в порядке, то рычаг дешевле и выгоднее поменять в сборе.

Как поменять опорный подшипник на Рено Логан 1.4 (1.6) — пошаговая инструкция

Передние опорные подшипники Рено Логан (7) установлены между верхней опорной чашкой пружины (8), и верхней опоры стойки передней подвески (6). Гайкой (5) подшипник зажимается между элементами (8), (6). Гайка опорного подшипника Рено Логан (3) через верхнюю чашку крепит модуль к кузову. Посмотрите устройство передней стойки на фото ниже.

Устройство узла:

1-2. втулка поворотная передней стойки — 8200651172; 3-4. опора амортизатора — 6001547499; 5-6. чашка амортизатора — 8200808455; 7-8. гайка М10 — 7703034268; 9-10. опора амортизатора — 8200876298; 11. втулка амортизатора — 6001550754; 12-13. пыльник амортизатора — 6001549290; 14

комплект опоры амортизатора — 543A06915R.

Важно знать:

Далее представлен технологический процесс с операциями по снятию и замене опорного подшипника с последующей сборкой изделия. Применяемый инструмент показан на фото

Для увеличения изображений нажимайте на них.

Снятие и замена опоры передней стойки Рено Логан

  1. Установите автомобиль на поверхность без ям, а под задние шасси поставьте противооткатные упоры. Теперь ослабляем болты колеса.
  2. Поднимаем домкратом автомобиль, снимаем колесо.
  3. Находим кронштейн с тормозным шлангом, смазываем болт Wd-40, так же смазываем болты стойки.

  1. Откручиваем резьбовое крепление кронштейна ключом №10.
  2. Теперь находим под капотом бак с тормозной жидкостью и открываем его.

  1. Разжимаем колодки ударной отверткой, для того чтобы снять тормозной суппорт.
  2. Откручиваем болт тормозного суппорта ключом 18 мм. Нижний болт ослабляем, чтобы повернуть суппорт в левую сторону.

  1. Далее откручиваем два болта соединяющих стойку с поворотным кулаком. Используем накидной ключ, головку 18 мм, трещотку.
  2. Вынимаем болты, если потребуется выбиваем. Затем освобождаем поворотного кулак, крепим его к кузову по возможности.

  1. Нижняя часть конструкции отсоединена, далее откручиваем контргайку опорного подшипника под капотом. Смачиваем резьбу WD-40.
  2. Используем шестигранник на 6, и специальную головку 21 мм со сквозным отверстием. Одновременно придерживая стойку снизу, снимаем её.

Важно знать:

Процесс снятия пружины и замены подшипника верхней опоры Рено Логан 1.4 (1.6) осуществляется без специальных стяжек.

  1. Откручиваем гайку с резьбы штока. Возьмите шестигранник 6 мм, с головкой 27 мм.
  2. Затем снимаем верхнюю опору передней стойки Логана, вместе с подшипником, который потребуется менять. Далее убираем чашку, отбойник, буфер хода сжатия с чехлом амортизатора.

Внимание:

Проверьте состояние отбойника, буфера хода и чехла, а так же плавность хода амортизатора. При наличии повреждений комплектующих потребуется их замена.

Как заменить опорный подшипник на Рено Логан – установка нового

На шток амортизатора надевается чехол, буфер с отбойником. В опору вставляется упорный шарикоподшипник, смотрите фото.
Далее надеваем пружину

Важно соблюдать ориентацию, конец витка должен упираться в выступ на нижней и верхней тарелке стойки.

  1. Установив пружину, наживляем верхнюю опорную тарелку.
  2. Сверху надеваем опору с шарикоподшипником внутри, накручиваем гайку. Затягивание контргайки производим динамометрическим ключом (момент смотри в таблице в конце статьи). Замена «опорника» сделана, приступаем к обратной установке стойки.

  1. После замены деталей, собранную конструкцию сначала крепим к кузову, но окончательно контргайку не затягиваем.
  2. Соединяем отверстия поворотного кулака со стойкой, вставляем и затягиваем болты. Теперь прикручиваем тормозной суппорт.
  3. В завершении протягиваем верхнюю контргайку штока динамометрическим ключом и прикручиваем колесо. На этом замена «опорника» закончена.

Рычаги передней подвески TRW в сборе

Альберт Аухадуллин

Нашел на замену рычаг передней подвески в сборе от компании TRW…

Приветствую Логановод в автоблоге AAuhadullin.ru! В процессе эксплуатации своего автомобиля застучали шаровые опоры и встал вопрос о их замене. Было принято решение приобрести рычаги передней подвески Рено Логан в сборе с опорами и сайлентблоками, что выгоднее в плане надежности узла и безопасности движения.

Для замены рычага передней подвески Рено Логан выбор остановился на фирме TRW, Германия. Фирма существует давно и накопила множество положительных отзывов от автовладельцев. В наборе идет рычаг передней подвески в полной комплектации и дополнительно болт с гайкой для крепежа шаровой опоры к поворотному кулаку.

Для подробного ознакомления с содержимым пакета с запчастями, откроем его и рассмотрим все более конкретно.

Как видно (см. видео) на наклейке набора, он подходит для нескольких моделей автомобилей, что очень удобно для автовладельцев, не нужно тратить время на поиски конкретной запасной части. Рычаги передней подвески подходят на такие модели, как: LADA, DACIA, RENAULT, LOGAN. Над штрихкодом стоит «Made in EU», то есть изготовлено в Европе.

В пакете находится паспорт изделия и подробное наглядное сопровождение в рисунках с последовательностью замены и описанием работы. На самом металлическом корпусе отбит четкий знак фирмы производителя – TRW, значок фирмы и на шаровой опоре, а также имеется табличка с номером «21387023.Z», не совсем понятно, что он означает. Логановод, пожалуйста, напишите в комментарии.

Шаровая опора закрыта пластиковым чехлом, для предохранения от возможного повреждения пальца опоры и пыльника при транспортировке товара. Пыльник держит стопорное кольцо. При желании кольцо можно снять и добавить смазки.

Как было сказано выше имеется и болт с гайкой для крепления шаровой опоры. Изначально были заказаны оригинальные рычаги RENAULT, но продавцы предупредили, что рычаги значительно подорожали. Мне сказали, что на складе у них имеются рычаги передней подвески от компании TRW, Германия. Фирма проверенная, известная надежностью своих изделий и было решено приобрести запасную часть от этой фирмы.

Можно выполнить замену и самостоятельно, но это нужно выкроить время, а также нужен необходимый набор инструментов, съемники и желание работать.

Так что проще заехать к профессионалам в сервис, где будет выполнена качественная замена и сэкономлено драгоценное время.

В нашем случае застучали шаровые опоры с обеих сторон по ямистым дорогам.

Рычаги передней подвески в сборе были приобретены, чтобы во –первых поднять общий ресурс узла, а во –вторых замена рычага в сборе гораздо надежнее, чем замена шаровой опоры отдельно.

Да и надежность узла с новой опорой в старом рычаге гораздо ниже, чем в новом рычаге с опорой заводского производства. Помимо этого, к тому моменту, когда застучали шаровые опоры, сайлентблоки также уже подношены, резина как говорится «задубела» и по идее необходимо заменить и сайлентблоки.

По мере эксплуатации резина сайлетблоков «устает» и снижается ее функция амортизировать толчки при движении, что отрицательно сказывается на комфорте и безопасности движения. Замена опять же выливается в дополнительные траты.

На всякий случай были приобретены рулевые наконечники от фирмы FEBI, чтобы в случае необходимости их замены не искать запасные части, а сразу выполнить замену. На автомобиле еще стоят заводские рулевые наконечники, и возможно потребуется их замена.

Проблем они пока не доставляют и стучат только при проезде неровностей. Но для успокоения души лучше сразу выполнить замену рычагов передней подвески, чтобы не тянуть до последнего.

А что в задней подвеске?

В связи с бюджетной родословной рассматриваемого автомобиля Renault Logan непосредственно задняя подвеска отличается завидной простотой. Это не подразумевает частых беспокойств обладателя в плане надежности узла. В конструктивной основе можно обнаружить балку, закрепленную на кузовных элементах посредством крупных сайлентблоков. Безальтернативным дополнением являются амортизационные стойки, объединенные с пружинными вкладышами. Благодаря простоте конструктивного решения задней ходовой ресурс большинства ее компонентов может легко перешагнуть 150-тысячный барьер. Во всем разобраться поможет схема.

Ввиду завидной жесткости балки конструкторы справедливо и рационально отказались от применения в подвеске кормы стабилизатора устойчивости.

Обозначенные аспекты отнюдь не означают отсутствие потребности в ремонте. Сайлентблоки балки способны огорчить владельца Рено Логан выходом из строя под воздействием агрессивных реагентов, которыми изобилуют зимой городские дороги. Также под натиском этих агрессивных веществ обидно сдаются пружины, уничтожаемые коррозией.

Неисправности и их признаки

Ходовая Рено Логан достаточно надежна, но не вечна. К возможным неисправностям относятся:

  1. Поломка опорных подшипников и треск при вращении рулевого колеса, стоя на месте.
  2. Повреждение или износ амортизаторных стоек. Раскачивание машины на неровностях, при торможении и в поворотах.
  3. Проседание пружин или обламывание витков. При этом уменьшается дорожный просвет, ухудшается курсовая устойчивость и появляются вибрации.
  4. Износ рулевых наконечников. Автомобиль начинает «рыскать» при движении по прямой, а на скорости на руле возникают вибрации.
  5. Износ шаровой. При преодолении неровностей ходовая стучит.
  6. Повреждение или деформация подрамника, рычага, стабилизатора поперечной устойчивости. При движении машина уходит в сторону.
  7. Износ деталей крепления штанги и износ втулок стабилизатора. В поворотах возникают крены кузова и нарушается курсовая устойчивость.
  8. Износ сайлентблоков. На неровностях слышны посторонние звуки от подвески.
  9. Износ ступичного подшипника – возникает гул, нарастающий при наборе скорости.
  10. Негодность шарнира равных угловых скоростей. Вы услышите треск при повороте колес в стороны.
  11. Разбалансировка колес. На скорости возникают вибрации.

Не забывайте, что внешние признаки – это косвенные показатели неисправности ходовой Рено Логан. Признаки износа ШРУСов и ступичных подшипников позволяют с высокой вероятностью определить причину, то понять, откуда именно возникает стук, иногда очень трудно.

Процесс замены

Перед тем как менять подшипник передней стойки, запасаемся достаточным количеством ветоши и перчатками, ведь эту работу нельзя причислить к числу «чистых» занятий. В качестве дополнительной информации, можно посмотреть видео.

Разбираем

1. После вывешивания авто Рено Логан подъемником или же домкратом, снимаем колесо.

2. Откручиваем кронштейн, служащий для удержания тормозного шланга (расположен на стойке), применив ключ на «10».

3. Под капотом Рено Логан отыскиваем бачок с тормозной жидкостью и открываем на нем крышку. Отжимаем колодки для возможности снятия суппорта.

4. Взяв ключ на «18», отвинчиваем верхний болт фиксации суппорта. Нижний крепежный элемент ослабеваем. Отклоняем суппорт в сторону, освободив диск тормозного узла.

5. Посредством ключа размером «18» откручиваем болты (2 шт.), фиксирующие стойку на кронштейне поворотного кулака. Рекомендуем кулак временно «привязать» к кузову во избежание нагрузки на ШРУС.

6. Перемещаемся «под капот» Рено Логан. Для откручивания контргайки, крепящей стойку к лонжеронной чашке, вооружаемся специальной сквозной головкой на «21» и шестигранником на «6». Далее вынимаем стойку в сборе с пружинным элементом.

7. Механизмом стяжки пружины ослабеваем ее напряжение до появления свободного хода в пределах нижней и верхней стоечных чашек.

8. Отвинчиваем гайку крепления штока амортизатора к опоре Renault Logan, используя шестигранник на «6» и аналогичную головку, но уже размером «27».

9. Разбираем стойку, приступив к поочередному снятию элементов:

  • опоры непосредственно с подшипником;
  • чашки;
  • отбойника;
  • буфера, демпфирующего ход стойки;
  • пыльника амортизатора.

Сборка

1. Надеваем на шток:

  • пыльник, а также буфер с отбойником;
  • сжатую пружину;
  • верхнюю стоечную тарелку.

Следим за корректным расположением пружинного элемента: края витков упираются в специальные выступы, выполненные как на верхней, так и на нижней тарелках.

2. Надеваем опору, предварительно вставив в нее подшипник.

3. Наживляем гайку, удерживающую сборку пружины с тарелками.

3. Постепенно разжимаем стяжное устройство пружины и параллельно затягиваем эту же гайку, учитывая требуемый окончательный момент.

4. Собранную конструкцию стойки Рено Логан устанавливаем на прежнее место и сначала крепим к кузовной чашке лонжерона. Гайку полностью не затягиваем!

5. Далее выполняем сборку элементов:

  • фиксируем стойку к кронштейну на поворотном кулаке;
  • монтируем на прежнее место суппорт и кронштейн удерживания тормозного шланга.

6. Выполняем окончательную протяжку контргайки фиксации стойки к кузову посредством динамометрического ключа.

7. Навешиваем колесо и в путь!

Правильная диагностика подвески Рено Логан

Новый пыльник

Перед ремонтом ходовой части легкового авто нужно диагностировать неисправные узлы и элементы. Как это правильно сделать разберемся ниже:

  1. На повреждение опоры стоек указывает разница расстояния между стаканом и верхней опорой стойки. На обоих стаканах должно быть примерно одинаковое расстояние – 1-1,5 сантиметра. Руль при этом должен располагаться ровно. Попросите кого-нибудь покрутить руль, и положите при этом на опору руку. Заедания и треск – признак износа подшипника.
  2. С каждой стороны покачайте машину. Если амортизаторы исправны, колебания будут сразу гаситься. Также осмотрите стойки на наличие механических повреждений или масляных подтеков.
  3. Попробуйте расшатать тягу рулевого наконечника и шаровую, приложив усилия. Этот вид шарнирного соединения подразумевает плавное движение в стороны. Не должно быть вертикального люфта. То же самое сделайте со штангой стабилизатора. Любой люфт – признак износа втулок Рено Логан. Проверять стойку лучше, когда машина стоит на горизонтальной площадке.
  4. Посмотрите на сайлентблоки – они должны быть целыми, а не порванными. Отслоение втулок – можно проверить, пошатав рычаг. Даже незначительный люфт указывает на необходимость ремонта подвески Рено Логан.
  5. Визуально оцените состояние подрамника, тяги стабилизатора и рычага на предмет механических повреждений.

Все это вы можете проделать своими руками в гаражных условиях, после чего ремонт подвески Рено Логан вы сможете произвести правильно, сэкономив деньги на услугах сервисных центров.

Как выглядит рычаг

Сам узел обычно заменяется в сборе, вместе с шаровой опорой (как выбрать шаровую опору для Логана здесь) и сайлентблоками. Два последних элемента запрессованы в плоскости рычага (см рис.).

Левый передний рычаг

В каталоге Renault используются обозначения:

  • 54 50 042 69R (60 01 547 519) — рычаг в сборе, правая сторона (в скобках — альтернативная позиция);
  • 54 50 113 62R (60 01 547 520) — левая сторона.

Сайлентблоки тоже продаются отдельно (60 40 002 245), но крепление будем менять. Кстати, в конструкции предусмотрен пыльник, закрывающий опору. Сменные пыльники рычага можно снять, чтобы оставить их про запас.

Рычаги LUCAS/TRW устанавливаются на заводе. Фирма TRW обозначает их следующим образом: JTC 1241 (справа), JTC 1240 (слева).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
