Топливный насос высокого давления – тонкости ремонта + Видео

Замена ТНВД и настройка угла опережения зажигания (впрыска топлива)

Прикрутите отремонтированный, настроенный и проверенный насос к блоку двигателя. Подключите топливные трубки, подключите провод электромеханического датчика. Выставьте шестерню ГРМ или распредвала в ВМТ первого цилиндра, установите шкив насоса по меткам. Наденьте и отрегулируйте натяжение цепи или ремня. С помощью ручного насоса подкачки наполните ТНВД топливом. Крутите двигатель стартером, чтобы прокачать ТНВД. Когда из топливных трубок начнут вылетать капельки солярки, прокачка закончена. Устанавливайте форсунки и подключайте к ним топливные трубки. Крутите мотор до тех пор, пока топливо не заполнит топливные трубки и форсунки. Некоторые мотористы делают это не с помощью аккумулятора, а подцепляют отремонтированный автомобиль к исправному и таскают на прицепе, пока поступающее из ТНВД топливо не вытеснит весь воздух. Когда мотор заведется, необходимо дать ему прогреться не менее 25 минут.

Настройку желательно проводить с помощью специальных устройств, которые предназначены для дизельных двигателей, но если их нет, можно сделать на слух. При слишком раннем зажигании двигатель работает жестко, при резком нажатии на педаль газа появляется цокот и звон. При позднем зажигании появляется сизый дым, мотор не выдает всей мощности, двигатель трясет при плавном нажатии на газ. На различных автомобилях применяют разные способы регулировки угла опережения впрыска топлива, поэтому обратитесь к инструкции по эксплуатации вашего автомобиля. В ней же прописан оптимальный угол опережения. Выставьте его, заведите двигатель и проверьте его работу. Если мотор резво отзывается на нажатие педали газа, выдает немножко черного дымка при перегазовке, работает без тряски, то проверяйте его на дороге. Исправные мотор и ТНВД при правильном угле опережения впрыска топлива будут выдавать максимальную мощность.

https://youtube.com/watch?v=uQr8VZ_Z8-Q

Что автолюбители говорят о ремонте ТНВД

«В моем авто используется ТНВД с распылами. Диагностика показала, что распылители исправные, а вот плунжер изношен. Заказал за 9 тысяч р. оригинальные плунжеры. Теперь ждать целую неделю, пока они придут, пока отремонтируют ТНВД. А отпуск проходит…»

Всегда ли дилерский ремонт хорошо

«В 90-е годы был сотрудником фирмы, у которой был ЗиЛ-4331. Хорошая идея, плохо воплощенная в металле, – вот как можно сказать про эту машину.

Автомобиль пригнали прямо с завода, пробег был небольшой. Водитель жаловался на задымленность, устранить проблему решили заменой распылителей. Отправили авто для ремонта в Москву на завод ЗиЛ.

После ремонта машина совсем отказалась заводиться. Обследование на стенде показало, что семь из восьми форсунок льют….

Такой заводской ремонт.

Устранял неисправности и грехи ремонта дядя Вася на базе заводского автохозяйства».

Основные причины неисправности ТНВД

Выделяют следующие причины поломки насоса высокого давления. Обычно у них выходят из строя следующие конструктивные элементы:

Плунжеры. Чаще всего виноваты именно они, поскольку плунжерные пары быстро загрязняются. Обусловлено это двумя причинами. Первая — конструктивные особенности, предусматривающие маленький зазор, обеспечивающий высокое давление в системе. Вторая — низкое качество дизельного топлива, в частности, присутствие в нем серы и парафинов, которые, собственно, и загрязняют устройство. Также грязь может попадать из двигателя (нагар, грязь). Износ плунжеров приводит к нестабильной работе мотора на холостых оборотах, повышенному расходу топлива, снижению компрессии. Из-за повреждения плунжерной пары могут значительно перегреться подшипники.
Вода в дизельном топливе. Также зачастую в отечественной солярке имеет место повышенное содержание воды. Влага смывает топливную (одновременно защитную) пленку с поверхностей деталей ТНВД, из-за чего ресурс прецизионных деталей значительно снижается. Это может даже привести к заклиниванию насоса.
Загрязненный топливный фильтр. Из-за забитого топливного фильтра насос высокого давления, во-первых, может загрязниться (плунжерные пары), а во-вторых, он работает «на износ», что снижает его общий ресурс.
Неравномерная подача и распределение нагнетаемой солярки. Такая проблема также может быть вызвана неисправностью плунжерных пар, в частности, износа поводков, зубьев рейки, нагнетательных клапанов, а также грязными форсунками.
Производственный брак. Это ситуация достаточно редкая, однако на дешевых насосах порой встречается. К браку относят трещины на корпусе ТНВД, повреждение его подшипников, а также заедание плунжерной втулки.
Износ подшипников. Они обычно изнашиваются по причине критического уменьшения ресурса (старения). Как вариант — заводской брак. Все это приводит к тому, что эксплуатационные характеристики насоса ухудшаются, а подшипники и прилегающие к ним детали перегреваются, чем снижают свой рабочий ресурс.
Заклинивание поршня и втулки. Это критическая поломка, которая может привести к поломке зубчатой рейки, кулачкового вала, шестерни, регулятора, шпонок. Зачастую причиной заклинивания является попадание воды в полость между поршнем и втулкой.
Износ деталей насоса. Это может возникать как по естественным причинам (с увеличением пробега машины), так и при попадании внутрь его воды. Она вымывает защитную (рабочую) смазку с элементов, что значительно снижает как ресурс насоса в целом, так и отдельных его деталей.
Коррозия плунжерной пары. Очаги ржавления могут появиться по причине повышенного содержания воды в дизельном топливе.
Некорректная работа системы охлаждения. То есть, при длительных и/или сильных нагрузках насос высокого давления может попросту перегреться. Система охлаждения может быть неисправна по разным причинам — низкий уровень антифриза или тосола, засорение системы, поломка отдельных элементов (насоса, патрубков, радиатора и так далее).

Если существуют подозрения, что неисправна рейка топливного насоса либо сопряженных с нею деталей, то нужно проверить наличие/отсутствие следующих дефектов:

отсоединение рейки от деталей регулятора;
заклинивание либо отворачивание хомутиков поводков плунжеров;
заклинивание стяжных винтов зубчатых венцов.

Одна из самых опасных причин неисправности заключается в нарушении подвижности топливной рейки. В частности, если ее заклинит в момент максимальной подачи топлива, и соответственно, у регулятора не будет хватать усилия чтобы ее сместить в исходное положение, то в двигателе происходит аварийное увеличение количества оборотов коленчатого вала, из-за чего двигатель «идет в разнос» со всеми вытекающими последствиями. Если рейку «закусило» при выключенной передаче, то в этом случае невозможно будет запустить двигатель вообще. Частичное заедание рейки приводит к неустойчивой работе двигателя и повышению его звуковой отдачи (он начинает «рычать»).

При использовании машины в условиях значительных морозов иногда наблюдается примерзание отдельных деталей насоса, и частичный выход его из строя. Чтобы этого не допустить, необходимо пользоваться маслами и дизельным топливом с соответствующими температурными показателями.

В дизельных системах Common Rail может выйти из строя клапан управления (или клапан потока SCV). Обычно его меняют на новый. Реже — выполняют ревизию и меняют отдельные детали на новые. В частности, зачастую выполняют замену штока клапана с сердечником.

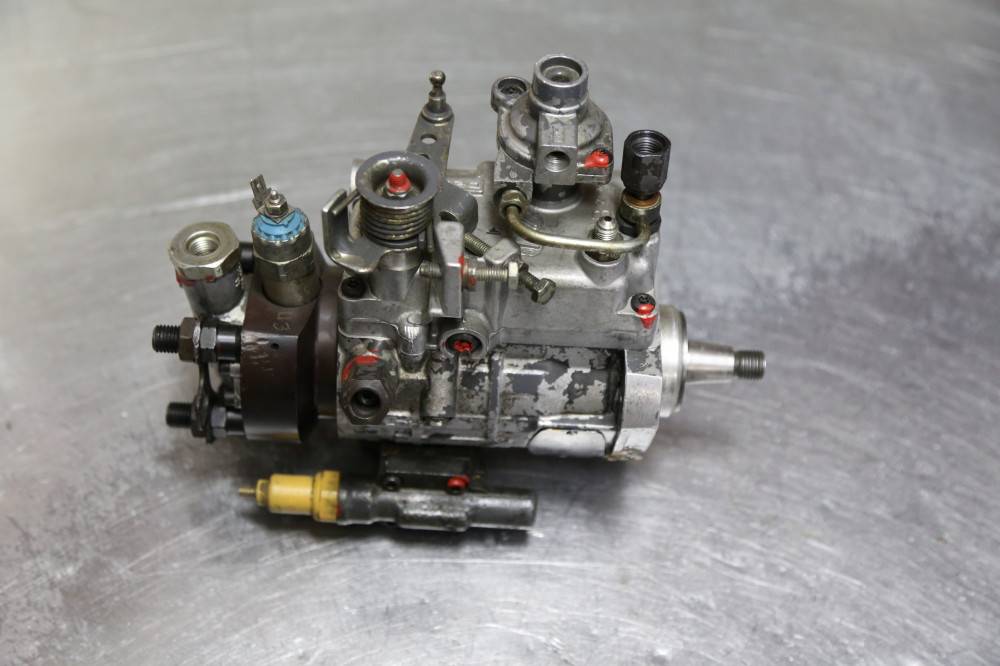

Классификация и устройство ТНВД

Насосные секции, обеспечивающие высокое давление топлива для дизельного двигателя, бывают трех типов:

Рядные механизмы – плунжерные пары на каждый цилиндр;
Распределительные, для легковых авто, более компактные;
Магистральные, применяются в системах снабжения топливом.

Последний тип ТНВД относится к системам нового поколения, управляется компьютером. Не стоит путать инжекторный двигатель с топливным насосом высокого давления, так как это прежде всего система впрыска.

По виду плунжерного привода топливные насосы бывают пневматические, гидравлические и механические.

Особенности работы топливных насосов

Отличительные свойства систем подачи энергоносителя зависят от конструктивной сборки. В узле привода ставятся роторные и шестеренчатые насосы. Центробежные устройства, характерные для иномарок, следует искать в бензобаке. В классификации часто используется разделение на выносные механизмы, которые монтируются непосредственно на кузовную часть авто. Погружные конструкции используются внутри баков. При таком устройстве топливного насоса обеспечиваются охлаждение подвижных частей, упреждаются случаи работы на холостом ходу. Дополнительно в конструкцию нагнетателя включаются датчики, отвечающие за контроль уровня бензина и давления в системе снабжения.

В отличие от механических, электрические модели, получают сигнал к действию не от распределительного вала, а от блока управления двигателя. За включение отвечает специальное реле, которое работает синхронно с системой зажигания. Давление в системе впрыска может достигать 0.4 МПа для бензиновых и 0.7 МПа для дизельных моторов.

Установка ТНВД на машину с бензиновым двигателем

Перед монтажом шток с пружиной обрабатывают маслом, рекомендованным автоконцерном. В приведенной инструкции рассматривается установка на автомобиль Ford. На современных иномарках эта процедура не занимает более 5-10 минут.

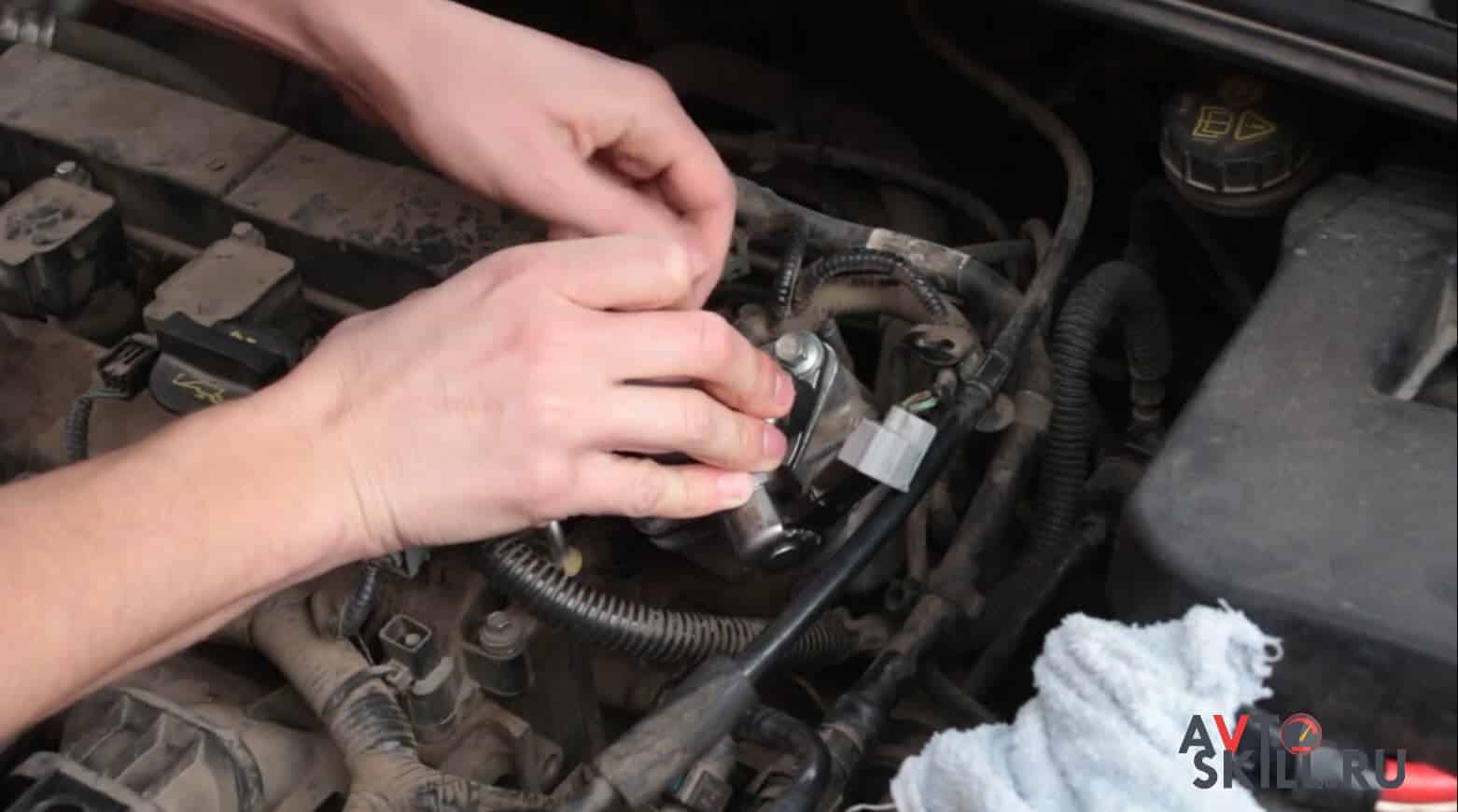

ТНВД аккуратно ставят на посадочное гнездо. Деталь прикручивают, придерживая сверху и прижимая пружину. Прижимать необходимо, чтобы болты прикручивались равномерно, и деталь не перекашивалась.

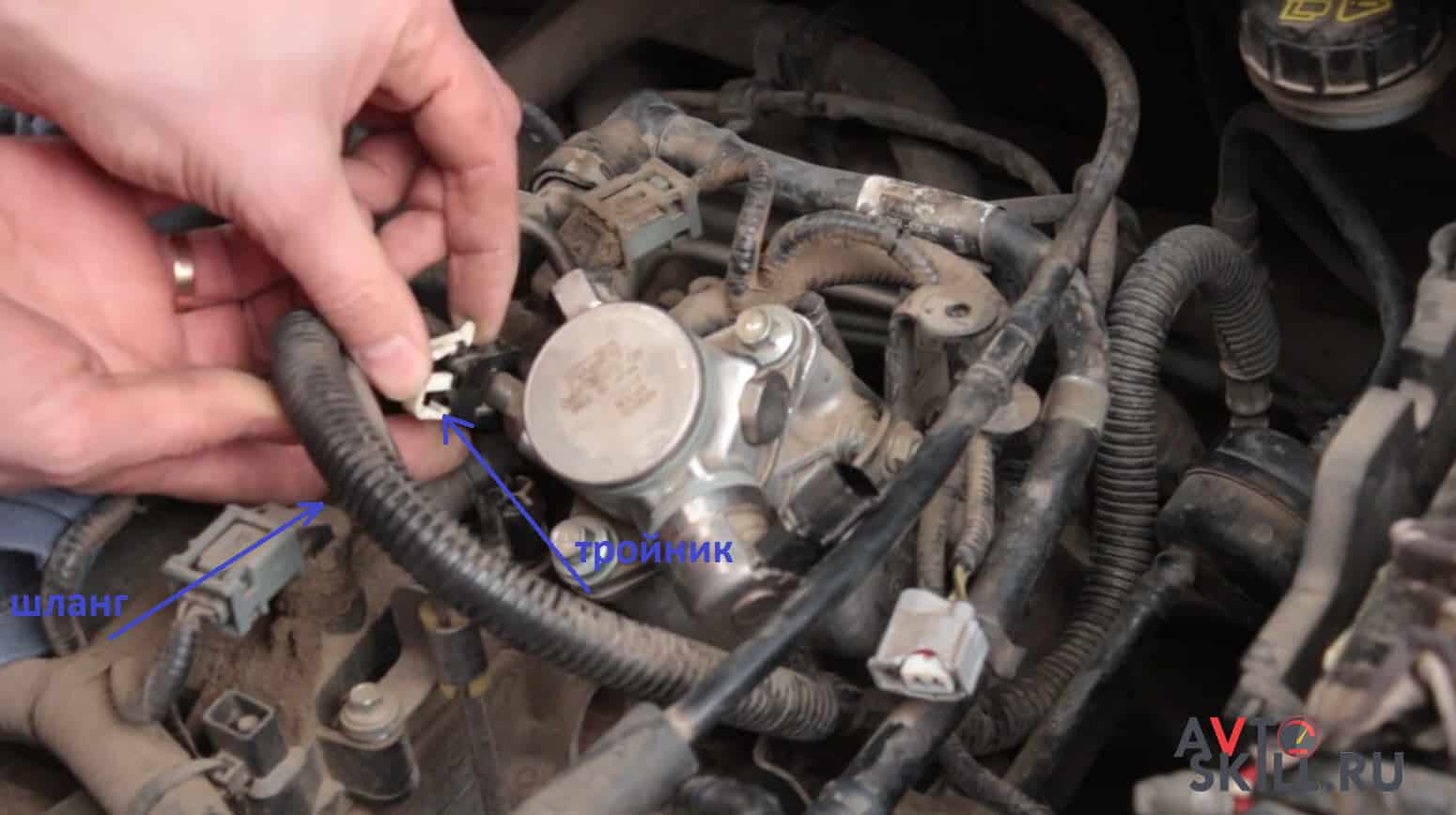

К насосу подключают гофрированный шланг и пластиковый тройник белого цвета.

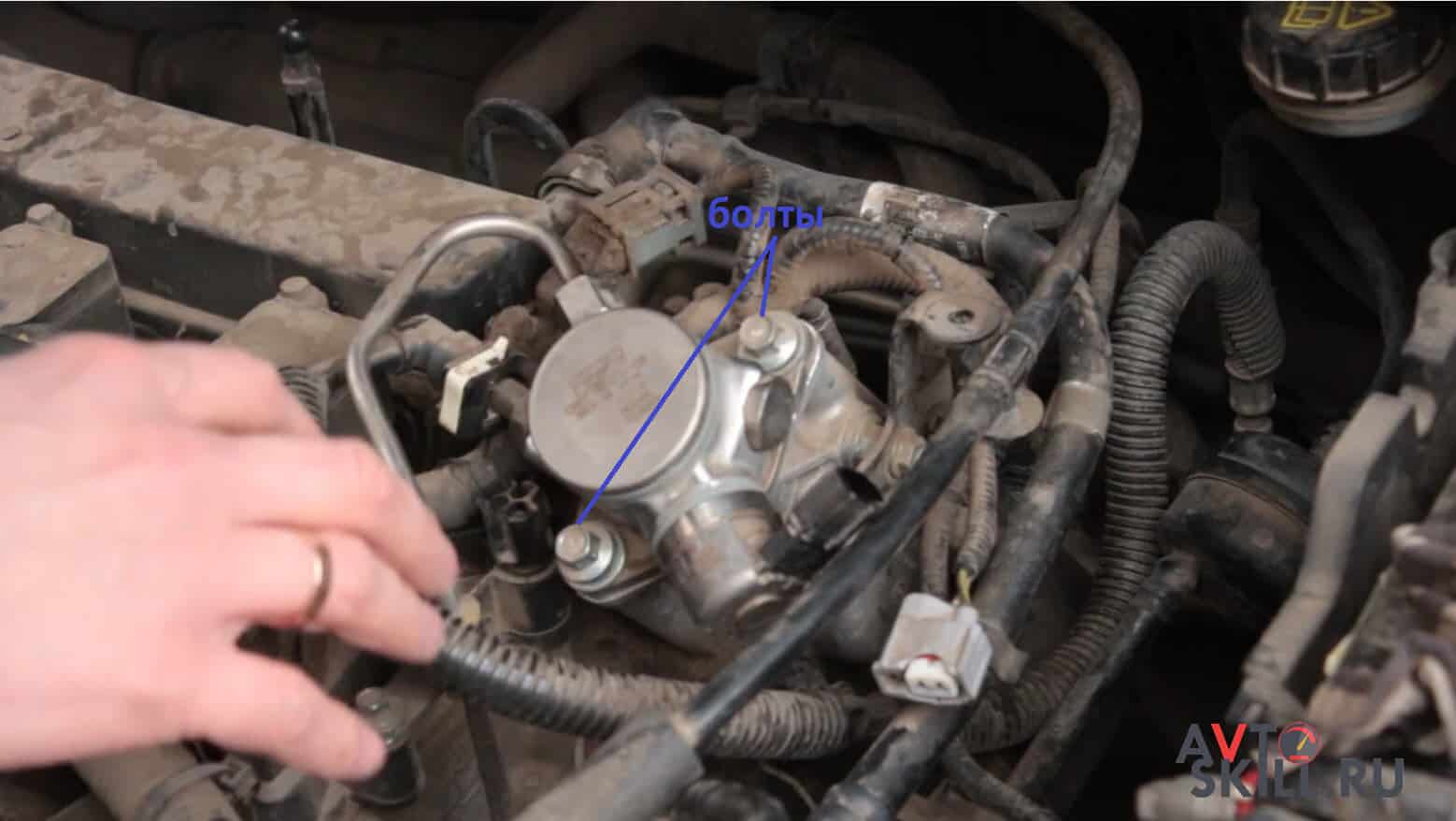

Далее прикручивают два болта, слишком сильно их перекручивать нельзя

Также важно следить, чтобы при проведении манипуляций не вытекал бензин в местах соединений. Для большинства моделей автомобилей подходит головка диаметром 10 мм с насадкой-удлинителем

Подсоединяют разъемы, вначале подключают вилку, зажимая ее с боков.

Затем устанавливают мягкий резиновый чехол, уменьшающий шумы при работе насоса. Прикручивают клемму аккумулятора. Когда все разъемы подсоединены, сверху одевают и прикручивают пластиковую защиту.

Далее на компьютере запускается программа проверки, для автомобилей Ford используется Forscan

Важно проверить со стороны низкого давления и в топливном коллекторе. То есть, производится диагностика обоих установленных насосов

Если при поверке программой состояния узлов авто загорается сигнал SERVICE/чек и прочие уведомления о неполадках, нужно сбросить ошибки.

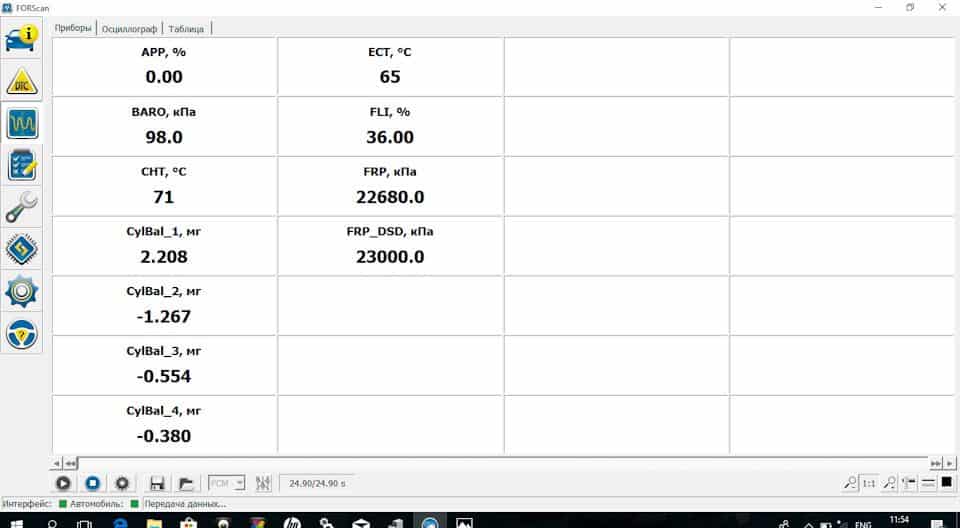

Окно программы Forscan

После проверки программой можно завести мотор. При первом запуске двигатель работает также плохо, как и с изношенным ТНВД. Это связано с тем, что должен накачаться бензин, и образоваться нужное давление. При повторном включении мотор должен функционировать нормально. Затем в окне программы во вкладке «Приборы» нужно проверить давление в рампе и имеющееся в данный момент. Для этого после выбора нужных пунктов нажимают на кнопку «Play».

Виды бензонасосов, их особенности

Разбирать устройство бензонасоса карбюраторного двигателя не будем, поскольку такая система питания уже не используется, да и конструктивно он очень прост, и ничего особого в нем нет. А вот электрический бензонасос инжектора следует рассмотреть подробнее.

Стоит отметить, что на разных машинах используются разные виды топливных насосов, отличающиеся по конструкции. Но в любом случае узел делится на две составляющие – механическую, которая и обеспечивает закачку топлива, и электрическую, приводящую в действие первую часть.

На инжекторных автомобилях могут использоваться насосы:

Вакуумные; Роликовые; Шестеренчатые; Центробежные;

Насосы роторного типа

И разница между ними, в основном, сводится к механической части. И только устройство топливного насоса вакуумного типа полностью отличается.

Вакуумный

В основу работы вакуумного насоса положен обычный бензонасос карбюраторного мотора. Единственная лишь разница в приводе, но сама механическая часть практически идентична.

Имеется мембрана, разделяющая рабочий модуль на две камеры. В одной из этих камер располагается два клапана – впускной (связан каналом с баком) и выпускной (ведущий к топливной магистрали, подающей топливо далее в систему).

Эта мембрана при поступательном движении создает разрежение в камере с клапанами, что приводит к открытию впускного элемента и закачке в нее бензина. При обратном движении впускной клапан перекрывается, но открывается выпускной и топливо просто выталкивается в магистраль. В общем все просто.

Что касается электрической части, то работает она по принципу втягивающего реле. То есть, имеется сердечник, и обмотка. При подаче напряжения на обмотку, возникающее в ней магнитное поле втягивает сердечник, связанный с мембраной (происходит ее поступательное движение). Как только напряжение пропадает, возвратная пружина возвращает мембрану в исходное положение (возвратное движение). Подача импульсов на электрическую часть управляется электронным блоком управления инжектором.

Роликовый

Что касается остальных видов, то у них электрическая часть, в принципе, идентична и представляет собой обычный электродвигатель постоянного тока, работающий от сети 12 В. А вот механические части – разные.

Роликовый топливный насос

В роликовом типе насоса рабочими элементами являются ротор с проделанными пазами, в которые установлены ролики. Эта конструкция помещена в корпус с внутренней полостью сложной формы, имеющая камеры (впускную и выпускную, сделанные в виде проточек и соединенные с подающей и выпускной магистралями). Суть работы сводится к тому, что ролики просто перегоняют бензин с одной камеры во вторую.

Шестеренчатый

В шестеренчатом типе используется две шестеренки, установленные одна в другую. Внутренняя шестерня – меньше по размеру, и движется по траектории эксцентрика. Благодаря этому между шестернями имеется камера, в которой и осуществляется захват топлива из подающего канала и перекачка его в выпускной канал.

Шестеренчатый насос

Центробежный тип

Роликовый и шестеренчатый типы электробензонасосов – менее распространены, чем центробежные, они же – турбинные.

Центробежный насос

Устройство топливного насоса такого типа включает в себя крыльчатку с большим количеством лопастей. При вращении эта турбина создает завихрения бензина, что обеспечивает его всасывание в насос и дальнейшее выталкивание в магистраль.

Мы рассмотрели устройство топливных насосов немного упрощенно. Ведь в их конструкции имеются дополнительно впускные и редукционные клапаны, в задачу которых входит подача топлива только в одном направлении. То есть, бензин, попавший в насос, вернуться в бак уже сможет только по обратной магистрали, пройдя через все составные элементы системы питания. Также в задачу одного из клапанов входит запирание и прекращение закачки при определенных условиях.

Турбинный насос

Что касается насосов высокого давления, используемых в дизельных моторах, то там принцип действия кардинально отличается, и подробно о таких узлах системы питания узнать можно здесь.

Бензонасос — элемент топливной системы автомобиля который осуществляет подачу топлива к системе дозирования (карбюратор/форсунка). Необходимость такой детали в топливной системе возникает через техническое расположение двигателя и бензобака относительно друг-друга. В автомобилях устанавливаются один из двух типов бензонасосов: механический, электрический.

Механические применяются в карбюраторных машинах (подача топлива под низким давлением).

Электрические — в автомобилях инжекторного типа (подача топлива происходит под высоким давлением).

Актуальные виды

Используемый в системах автомобильных ДВС топливный насос низкого давления может демонстрировать на выходе различные характеристики и конструктивные особенности. Все ТННД можно разделить на 2 основные группы:

механические;
электрические.

Представить себе современный авто, будь он бензиновым или дизельным, без ТННД невозможно. Ведь именно с помощью этого устройства топливо выкачивается из бака, и подаётся для дальнейшей работы ДВС.

Сначала рассмотрим механические устройства.

Если говорить про механический тип, то такие ТННД в основном встречаются на старых карбюраторных двигателях. Монтируется на блок цилиндров, фиксируется простым винтовым соединением. Работа выполняется за счёт коленчатого вала, имеющего эксцентриковый кулачок. При нажатии на этот кулачок происходят сокращения, и бензин подкачивается в камеру.

Чтобы топливо не выливалось обратно в бак, в этом узле дополнительно используется специальный невозвратный клапан. Последующие активные нажатия способствуют поступлению горючего в карбюратор для последующего сгорания.

Более продвинутым и современным решением стал электрический тип устройства.

Он актуален для инжекторных автомобильных двигателей, поскольку инжектор повлёк за собой использование большого числа всевозможного электрического оборудования. В итоге нагнетать механическим путём топливо стало уже невозможно. Он не мог выполнять свои задачи и нужного давления соответственно уже не создавал, учитывая требования новой системы.

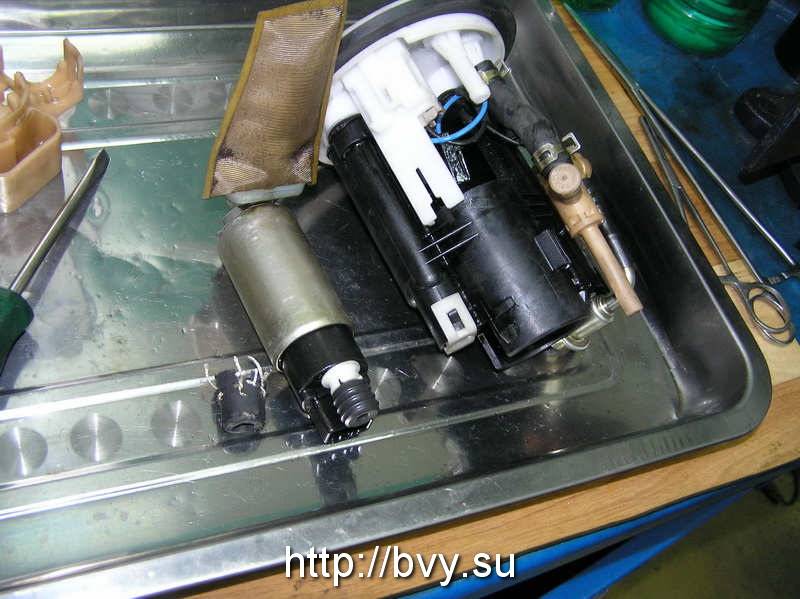

Если рассматривать электронасос в упрощённом исполнении, то это сам насосный компонент и электропривод (электромотор), заключённые в корпус. Здесь же внутри предусмотрен фильтр, заборник топлива и датчик расхода. Принцип работы напоминает механический аналог. Но отличие в том, что за перемещение горючего отвечает электромотор.

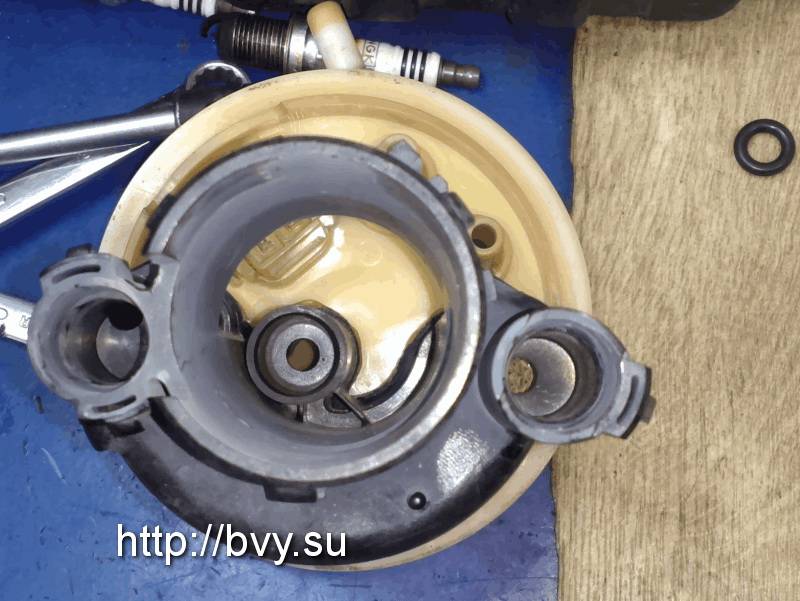

ТННД монтируются внутри топливного бака. Ошибочно считать, что это неправильно с позиции безопасности. В случае же с механическим типом устройства нагрев горючего происходил под воздействием работы ДВС. В электросистемах подобная проблема полностью исключается. Топливо непрерывно осуществляет движение по системе из специальных трубок, что не позволяет рабочей жидкости нагреваться до опасных температур, или хотя бы приближаться к этим значениям.

То есть можно смело утверждать о том, что установка ТННД в бензобак является наиболее правильным и рациональным решением с позиции сохранения оптимальной температуры. Ведь расстояние между насосом и источником тепла внушительное.

Также важно заметить, что компоненты конструкции электронасоса находятся в постоянном контакте с бензином. Они погружены в него. Как итог, говорить о каких-либо коротких замыканиях и воспламенениях не имеет смысла

Их в принципе произойти не может

Как итог, говорить о каких-либо коротких замыканиях и воспламенениях не имеет смысла. Их в принципе произойти не может.

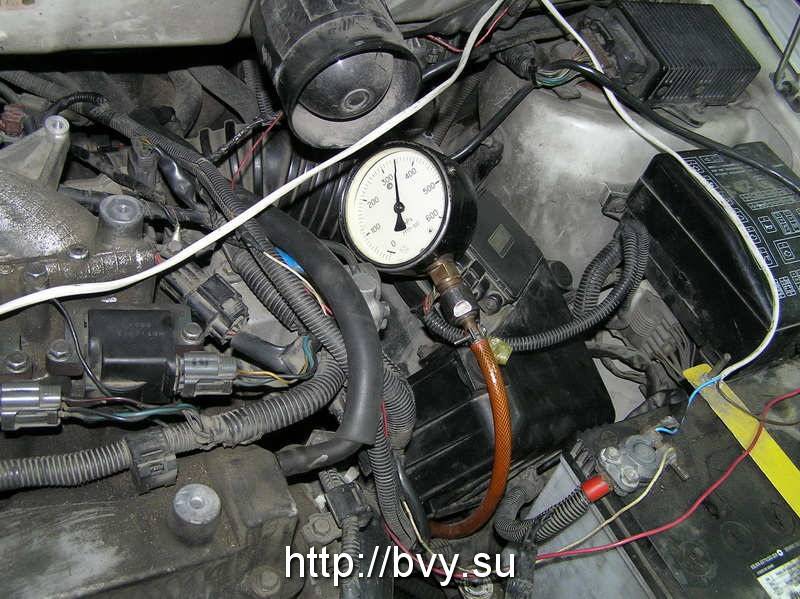

Потеря давления первого топливного насоса в топливном баке.

При диагностировании с зафиксированной ошибкой 56, Р0190 которые означают ненормальное давление топлива в системе – все проверки необходимо начинать с проверки давления первого насоса в бензобаке. Давление можно проверить как непосредственно на корпусе фильтра, так и на входе ТНВД, но правильней измерять его непосредственно на ТНВД при помощи специальных переходников. Примеры переходников и замер давления топлива на разных моторах.

При «сваливании» низкого давления на оборотах проверяют чистоту впускной сетки первого насоса и наличие бензина в баке. Давление может теряться также из-за грязного топливного фильтра. Частота замены фильтра-25 т. км. Замену фильтра производят с особой аккуратностью. При сборке все резиновые кольца смазывают солидолом, провода питания правильно укладывают, а все пластмассовые соединения фиксируют до щелчка.

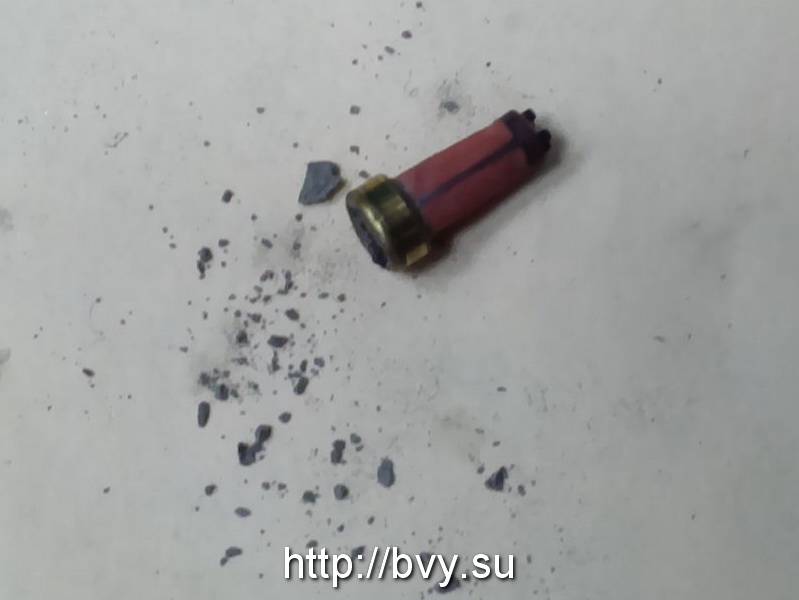

Необходимость замены топливного фильтра определяется по записям владельца, о предыдущей замене или по наличию на выходе из топливного фильтра грязного топлива, или по цвету фильтрующего элемента фильтра, или по весу. После замены расходников (если давление не восстанавливается) проверяется механический регулятор давления первого насоса. Следующим этапом меняется топливный насос. Насос должен обеспечивать давление в системе без падений при максимальных нагрузках не менее 3,4 кг. Следующей проверкой по восстановлению давления будет замена сетки на входе ТНВД. Номер детали для заказа MD619962. На сегодняшний день сетки легко покупаются как расходные материалы и по лояльной цене. Определённая трудность возникает при демонтаже и установке сетки. Но при использовании строительного самореза, подходящего диаметра 5мм, процедура снятия легко осуществима. Главное не разорвать сетку. Части от фильтра могут попасть в регулятор давления, и тогда ремонт ТНВД неизбежен. Примеры каталожного номера фильтрика, оправка для запрессовки, саморез для снятия и пример снятия фильтрика. Для правильной установки фильтра необходима оправка или фирменный инструмент ММС.

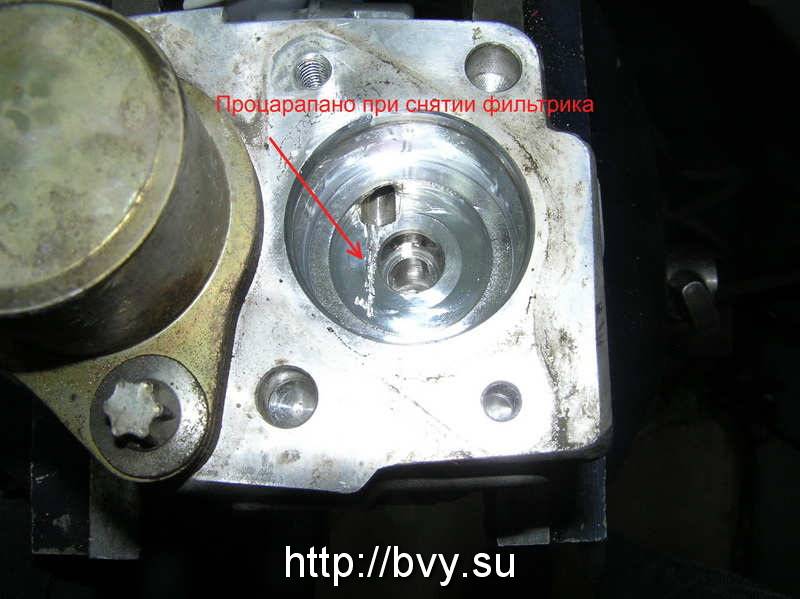

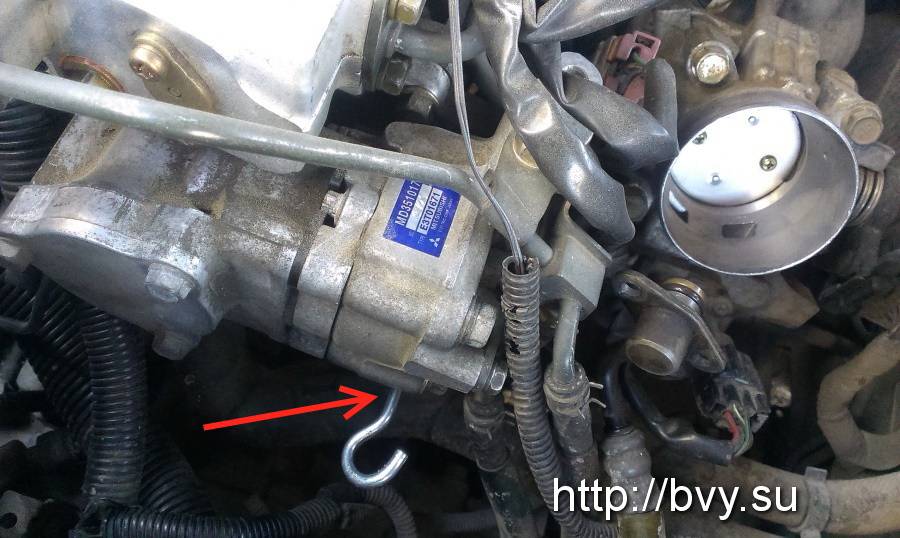

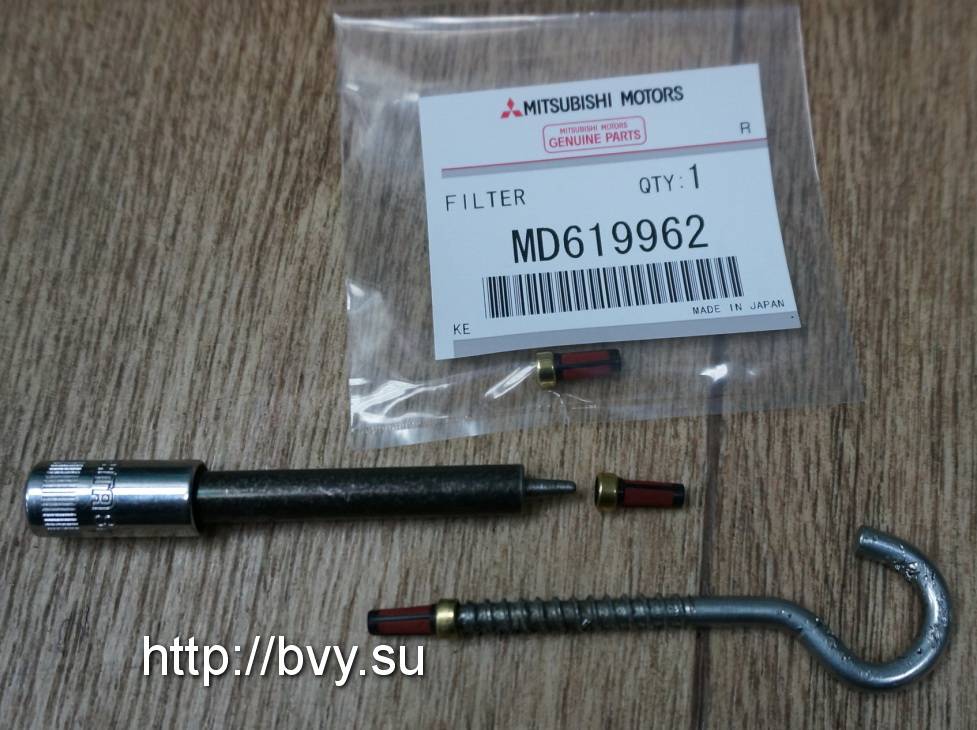

На некоторых моторах после сборки из топливной магистрали необходимо выгнать воздух (прокачать систему). Воздух стравливается в линии высокого давления. Можно использовать порт для контроля высокого давления или трубку подачи топлива к инжекторам

При поисках потерь давления первого насоса важно проверять все детали системы от бака до насоса поэтапно и последовательно, чтобы не нагружать клиента ненужными финансовыми тратами. Мы думали это насос, а оказалось регулятор или резинка в фильтре… Также и клиент должен быть в курсе последовательности проверок и затрат на производимые работы

Потеря давления ТНВД

Насосы высокого давления концерна ММС – пожалуй, самые надежные. Один плунжер, малый ход работы плунжера, пластинчатые клапана в линии нагнетания давления, разделяющая топливо и масло гофра, минимум резины, механический регулятор давления, возможность замены фильтриков, плюс возможность ручной корректировки давления и наконец, пониженное давление в работе – все это наголову превосходит ТНВД других производителей.

Топливные насосы GDI, пожалуй, единственные насосы которые поддаются полноценному ремонту. Ресурс отремонтированных насосов велик. Ремонт заключается в притирке (устранении выработки) пластинчатых клапанов, устранении износа в регуляторе давления, замене фильтров, замене тарированных пружин с шариками в разделяющих клапанах или их мойка. Замене уплотнительных колец. При показаниях меняется плунжерная пара. И проведение общей чистки тела насоса в ультразвуковой ванне. Процедура ремонта широко освящена в сети. Такой ремонт необходимо осуществлять людям имеющим представление о работе насоса и механике насоса. При неправильной сборке можно легко загубить мотор (при протечках топлива в масло) или даже сжечь свой автомобиль. После ремонта ТНВД проверяется на стенде. Проверяют создаваемое давление и прокачивают насос. Примеры фото – дефектов насосов. Грязь в фильтрике, ржавчина в регуляторе, бензиновые осадки на входе ТНВД, масляный кокс на гофре.

Еще одна неисправность – срезан привод насоса и разрушен распредвал.

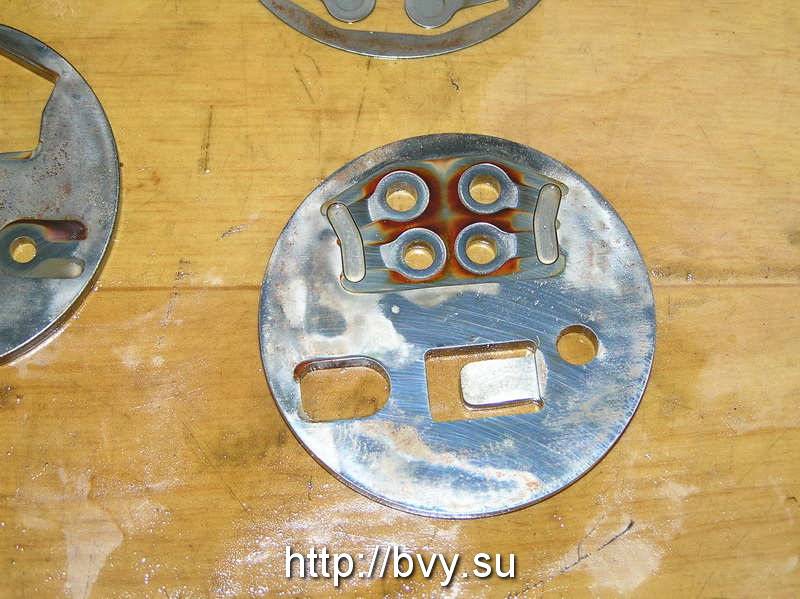

Ржавчина в ТНВД, выработка в пластинах, замятая гофра, ржавчина на плунжере

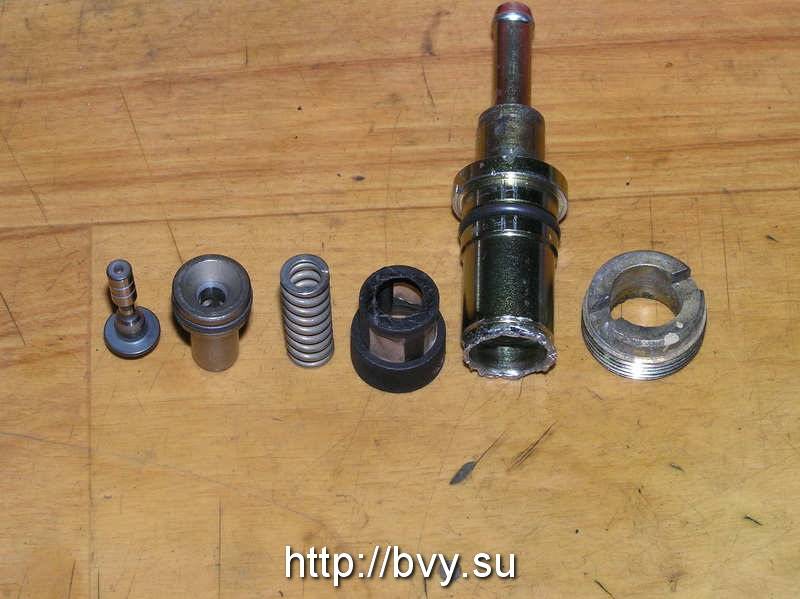

При ремонте ТНВД необходимо уделять особое внимание на регулятор давления топлива. От правильной работы которого зависит стабильность накачанного давления

Регулятор давления- это прецизионная пара. При ремонте пара притерается абразивным составом. Еще примеры. Забитая сетка регулятора давления ТНВД двигателя 4G15GDI, отремонтированный регулятор давления двигателя 4G93(4)GDI в разборе.

Устройство топливных насосов

Несмотря на многолетнюю практику автомобилестроения, конструкторы применяют различные конструкции механизмов нагнетания энергоносителя. Ответ на такие вопросы как ТНВД (топливный насос высокого давления), что это такое и какие функции выполняет, кроется в устройстве агрегатов.

В классификации основных узлов систем впрыска топлива различают следующие модификации:

Вакуумные механизмы. Созданы на базе механических устройств, привод заменен на электрический;
Плунжерные модели. Редкие по конструкции, чаще всего это топливные насосы с форсунками высокого давления для дизельных двигателей;
Использование центробежной силы активно используется в одноименных элементах, обладающих внушительным эксплуатационным ресурсом;
Роликовые и шестеренчатые устройства нагнетают бензин и другое топливо за счет разрежения подвижных элементов. Отличаются устойчивыми показателями снабжения.

Механические топливные насосы

До появления моделей с электрическим приводом нового поколения эти модификации оставались основными для снабжения карбюраторных двигателей. Приводимые в движение через эксцентриковые кулачки распределительного вала обеспечивали ожидаемую точность впрыска по дозировке и временным интервалам. Альтернативные модели механических бензонасосов получали импульс от масляного насоса.

Комплектация устройства следующая:

Толкатель с кулачком привода и рычагом;
Возвратная пружина толкателя;
Мембрана подвижного привода на штоке;
Система клапанов всасывания и нагнетания;
Фильтрующий элемент;
Корпусная часть.

Основной принцип работы топливного механического насоса строится на базе системы, обеспечивающей создание разрежения и последующий контроль давления. Из недостатков – необходимость задания настроек (калибровки), частичная потеря мощности двигателя. Вторая проблема впоследствии была решена за счет перераспределения нагрузки с распределительного вала мотора на масляный насос.

Как проверить работу механического топливного насоса

От исправности этой детали зависит равномерность движения автомобиля. При полном выходе из строя насоса машина попросту не заведется или старт двигателя будет происходить с трудом. Обнаружить неисправность можно на холостом ходу, когда проявляются так называемые «плавающие обороты. Также выход из строя механического топливного насоса вызывают ощутимую потерю динамики.

Учитывая, что нагнетатель представляет собой сложное устройство, проверка исправности осуществляется по следующим направлениям:

Напряжение на клеммах насоса;
Предохранитель;
Нормативное давление в рампе.

Если по внешним признакам не удается выявить неисправность, поломка произошла внутри сборки. В этом случае чаще всего рекомендуется полная замена агрегата.

Насосы для подачи топлива с электрическим приводом

Основным предназначением систем с импульсным управлением является обеспечение рабочего цикла двигателей с распределенным впрыском топлива. Вопрос о том, что такое электрический бензонасос, достаточно обширный, поскольку для распределения жидкостной рабочей среды используется практически весь арсенал технологий. Вакуумные, роликовые и даже вихревые устройства, каждые из таких механизмов подбирается под тип непосредственно конструктором автомобиля.

Как проверить работоспособность электрического насоса

Причины выхода из строя генератора давления топливной системы аналогичным симптомам для механических устройств. Потеря динамики, прерывистое движение, — износ бензонасоса выявляется по принципу работы. На первых этапах сервиса производится замена фильтра, проверка работоспособности предохранителя. Также в ходе опроса автовладельца может быть выявлена привычка ездить с малым количеством топлива, в результате чего агрегат работает «на сухую», подвергаясь повышенному износу.

Назначение топливоподкачивающего насоса дизельного двигателя.

1. Топливоподкачивающий насос применяют для подачи топлива из топливного бака к фильтру.

2. Топливоподкачивающий насос применяют для подачи топлива из топливного бака через фильтры к форсункам.

3. Топливоподкачивающий насос применяют для подачи топлива из топливного бака через фильтры к насосу высокого давления.

Типы топливоподкачивающих насосов, применяемых на дизельных двигателях ЯМЗ-236М и КамАЗ-740.10.

1. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы поршневого типа.

2. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы диафрагменного типа.

3. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы поршневого и диафрагменного типа.

Устройство топливоподкачивающего насоса дизельного двигателя.

1. Ведомая полумуфта, ось груза, пружина, ведущая полумуфта, корпус, палец ведущей полумуфты, груз, проставка.

2. Толкатель, пружины, крышка, нагнетательный клапан, седло, гильза, болт регулировочный.

3. Шток толкателя, пружины, толкатель, выпускной клапан, пробки, поршень, впускной клапан, корпус насоса, насос ручной подкачки.

Работа топливоподкачивающего насоса (ручная подкачка) дизельного двигателя.

1. Вращающийся эксцентрик, расположенный на кулачковом валу насоса высокого давления, набегает на ролик толкателя, вследствие чего сжимается пружина и перемещается шток с поршнем, сжимая пружину. Под действием давления топлива в полости А над поршнем, впускной клапан прижимается к седлу, а выпускной клапан открывается, топливо перетекает по перепускному каналу в полость Б под поршень.

2. Когда эксцентрик сбегает с ролика толкателя, пружина возвращает толкатель в исходное положение. Одновременно пружина, разжимаясь, перемещает поршень в обратную сторону. Над поршнем в полости А создается пониженное, а под поршнем в полости Б — повышенное давление. Выпускной клапан садится на седло, и топливо из полости Б по каналам насоса и трубопроводу поступает к фильтру тонкой очистки. Вследствие понижения давления над поршнем открывается впускной клапан и топливо заполняет полость А.

3. При перемещении поршня рукояткой вверх в цилиндре создается разрежение, открывается впускной клапан и топливо поступает внутрь цилиндра. При перемещении поршня вниз в цилиндре создается давление, впускной клапан закрывается, а выпускной клапан открывается и топливо подается к фильтру тонкой очистки.

Работа топливоподкачивающего насоса дизельного двигателя.

1. При перемещении поршня, рукояткой вверх в цилиндре создается разрежение, открывается впускной клапан и топливо поступает внутрь цилиндра. При перемещении поршня вниз в цилиндре создается давление, впускной клапан закрывается, а выпускной клапан открывается и топливо подается к фильтру тонкой очистки.

2. Вращающийся эксцентрик, расположенный на кулачковом валу насоса высокого давления, набегает на ролик толкателя, вследствие чего сжимается пружина и перемещается шток с поршнем, сжимая пружину. Под действием давления топлива в полости А над поршнем, впускной клапан прижимается к седлу, а выпускной клапан открывается, топливо перетекает по перепускному каналу в полость Б под поршень.

3. Когда эксцентрик сбегает с ролика толкателя, пружина возвращает толкатель в исходное положение. Одновременно пружина, разжимаясь, перемещает поршень в обратную сторону. Над поршнем в полости А создается пониженное, а под поршнем в полости Б — повышенное давление. Выпускной клапан садится на седло, и топливо из полости Б по каналам насоса и трубопроводу поступает к фильтру тонкой очистки. Вследствие понижения давления над поршнем открывается впускной клапан, и топливо заполняет полость А.

4. Работа топливоподкачивающего насоса дизельного двигателя осуществляется по принципам, указанным в ответах 2 и 3.

Изменение производительности топливоподкачивающего насоса дизельного двигателя.

1. Производительность топливоподкачивающего насоса дизельного двигателя изменяется за счет регулирования жесткости пружины поршня.

2. Производительность топливоподкачивающего насоса дизельного двигателя не изменяется.

3. При уменьшении расхода топлива двигателем давление в полости перед поршнем повышается, и силы сжатой пружины недостаточно для преодоления противодавления топлива. Вследствие этого активный ход поршня уменьшается, и соответственно, снижается подача топлива насосом. Толкатель при этом свободно перемещается в обе стороны. По мере увеличения расхода топлива двигателем, давление в полости перед поршнем уменьшается, активный ход поршня увеличивается и подача топлива насосом возрастает.
