Изготовим новый прочный стальной выхлоп на заказ

Выпускной коллектор для БМВ в последние годы изготавливается из нержавейки для предотвращения быстрой поломки, прогорания и остальных проблем, провоцируемых низким качеством российских дорог. Коллектор находится между двигателем и катализатором, а при отсутствии последнего крепится к самому глушителю. Нержавеющая сталь термостойка и легко переносит вибрации, а также быстро выводит излишнее тепло из системы, охлаждая коллектор. Этот материал высоко стоит и применяется лишь для отдельных деталей систем, поэтому Вам необходимо быть внимательными и тщательно просматривать сертификационные документы и в случае неполадок — замена гофры глушителя будет решением. Нынешний рынок предлагает конструкции из нержавейки, алюминированной стали (увеличивает срок эксплуатации до пяти-шести лет и доступна по стоимости) и обычной стали с особым покрытием, которое, впрочем, не уменьшает её шансы подвергнуться жёсткой коррозии. Детали из последней легко узнать по минимальной цене; их лучше избегать, если не желаете лишних трат и постоянного пребывания авто в ремонте.

https://youtube.com/watch?v=vy6mJkv0ZGg

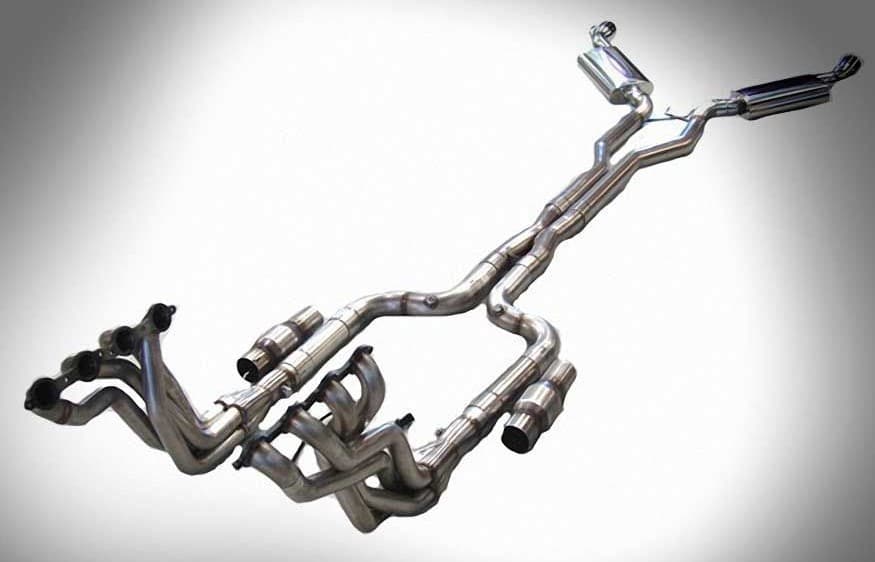

Выпускная система

Выпускная система (другое наименование – система выпуска отработавших газов, выхлопная система) предназначена для отвода отработавших газов из цилиндров двигателя, их охлаждения, а также снижения шума и токсичности.

Система выпуска отработавших газов имеет следующее общее устройство

  • выпускной коллектор;
  • приемная труба глушителя;
  • виброизолирующая муфта;
  • каталитический нейтрализатор;
  • сажевый фильтр;
  • кислородный датчик;
  • предварительный глушитель;
  • основной глушитель;
  • соединительные трубы.

Все конструктивные элементы выпускной системы расположены под днищем автомобиля.

Выпускной коллектор обеспечивает непосредственный отвод отработавших газов, а также продув цилиндров двигателя. Форма и размеры выпускного коллектора определяют характер колебательного процесса отработавших газов в выпускной системе, и в итоге влияют на мощность и крутящий момент двигателя. Колебательный процесс отработавших газов в выпускной системе должен быть согласован с колебательным процессом топливно-воздушной смеси в впускной системе.

На выпускной коллектор приходится самая большая температурная нагрузка, поэтому он изготавливается, как правило, из жаропрочного чугуна. К выпускному коллектору крепитьсяприемная труба глушителя.

Для изоляции конструктивных элементов выпускной системы от вибрации двигателя используется виброизолирующая муфта(обиходное название – сильфон). Сильфон представляет собой гибкий металлический шланг, закрытый стальной оболочкой.

Каталитический нейтрализатор предназначен для уменьшения концентрации вредных веществ в отработавших газах. В обиходе каталитический нейтрализатор называют катализатором. Разные модели автомобилей различаются конструкцией и расположением каталитических нейтрализаторов. На современных автомобилях применяются трехкомпонентные каталитические нейтрализаторы, защищающие от трех вредных веществ – несгоревших углеводородов, оксида углерода и оксида азота.

На дизельных двигателях применяется сажевый фильтр, который обеспечивает снижение выброса сажи в атмосферу с отработавшими газами. В выпускной системе сажевый фильтр может быть объединен с каталитическим нейтрализатором.

В современном автомобиле помимо выпускной системы применяются и другие экологические системы, среди которых:

  • система вентиляции картера;
  • система рециркуляции отработавших газов;
  • система улавливания паров бензина.

Кислородный датчик служит для управления составом топливно-воздушной смеси двигателя за счет измерения кислорода в отработавших газах. Кислородный датчик хоть и устанавливается в выпускной системе, является конструктивным элементом системы управления двигателем.

В современных системах управления устанавливается два кислородных датчика – один перед каталитическим нейтрализатором, другой – за ним. Помимо кислородного датчика в выпускном тракте могут устанавливаться другие входные устройства: датчик температуры отработавших газов, датчик оксидов азота.

Глушитель, как следует из названия, предназначен для снижения уровня шума и преобразования энергии отработавших газов. Глушитель состоит из нескольких частей. В большинстве своем глушитель включает два элемента – предварительный глушитель (резонатор) и основной глушитель. Снижение шума в глушителе происходит за счет наложения звуковых волн, многократного изменения направления и величины потока отработавших газов, а также их поглощения.

На спортивных автомобилях, а также при тюнинге автомобиля устанавливаются так называемые прямоточные глушители, обеспечивающие прирост мощности двигателя.

Спортивные глушители. Прямоточная система выпуска. О настроенном выхлопе Глушитель для ВАЗ. Критерии выбора Прямоточные глушители remus Как увеличится мощность двигателя, если заменить штатную выхлопную систему

Раздел: Выпуск

Насадки на трубу

Самый первый тюнинг выхлопной системы своими руками заключается в подборе оптимальной насадки на глушитель. Это дешево, доступно, сердито и кто бы ни говорил, но даже просто хромированная насадка на глушитель придает какой-то законченный образ автомобилю. Насадки бывают разной формы, какие угодно, можно подобрать под кузов любого вида. У насадки есть одно больше достоинство: все они изготавливаются из нержавеющей стали, благодаря чему глушитель не будет ржаветь, а происходит это довольно часто. Кстати, можно еще после установки низкого пластикового бампера выводить насадку сквозь него, для создания более презентабельного вида.

Конструкция системы выпуска


Система выпуска

Основной задачей системы выпуска является эффективный отвод отработавших газов из цилиндров двигателя, снижение их токсичности и уровня шума. Зная, из чего состоит выхлопная система в автомобиле, вы сможете лучше понимать принципы ее работы и причины возможных неполадок. Устройство стандартной выхлопной системы зависит от вида используемого топлива, а также от применяемых экологических стандартов. Выхлопная система может состоять из следующих элементов:

  • Выпускной коллектор – выполняет функцию отвода газов и охлаждения (продувки) цилиндров двигателя. Он выполняется из термостойких материалов, поскольку температура выхлопных газов в среднем варьируется от 700°С до 1000°С.
  • Приемная труба – представляет собой трубу сложной формы с фланцами для крепления к коллектору или турбонагнетателю.
  • Каталитический нейтрализатор (устанавливается в бензиновых двигателях экологического стандарта Евро-2 и выше) – устраняет из отработавших газов наиболее вредные компоненты CH, NOx, СО, преобразуя их в водяной пар, углекислый газ и азот.
  • Пламегаситель – устанавливается в системах выпуска отработавших газов автомобилей вместо катализатора или  (в качестве бюджетной замены). Он предназначен для снижения энергии и температуры потока газов, выходящих из выпускного коллектора. В отличие от катализатора, не снижает количество токсичных компонентов в отработавших газах, а лишь снижает нагрузку на .
  • Лямбда-зонд – служит для контроля уровня кислорода в составе отработавших газов. В системе может быть один или два . На современных двигателях (рядных) с катализатором устанавливается 2 датчика.
  • Сажевый фильтр (обязательная часть системы выхлопа дизельного двигателя) – удаляет сажу из выхлопных газов. Может совмещать в себе функции катализатора.
  • Резонатор (предварительный глушитель) и основной глушитель – снижают уровень шума выхлопных газов.
  • Трубопроводы – соединяют отдельные элементы выхлопной автомобильной системы в единую систему.

Устройства, задающие акустические параметры глушителей

Используются для снижения отдельных спек­тральных составляющих нежелательных ча­стот в шуме выпуска. Эти компоненты могут быть использованы для эффективного осла­бления звука в тех или иных диапазонах частот.

Резонатор Гельмгольца

Резонатор Гельмгольца состоит из трубы, расположенной вдоль направления движе­ния отработавших газов и определенного присоединенного к ней объема (см. рис. «Резонатор Гельмгольца» ). Объем газа действует в качестве пружины, в то время как газ, находящийся в трубной секции, действует в качестве массы. При резонансной частоте такая система массы и пружины обеспечивает очень высокую сте­пень ослабления звука в узкой полосе частот. Резонансная частота/зависит от величины объема V, а также от длины L и площади по­перечного сечения А трубы:

f = c/2π √(A/L·V)

где:

с — скорость звука

Пример HTML-страницы

Резонаторы λ/4

Резонатор λ/4 включает закрытую с одной стороны трубу, ответвляющуюся от системы выпуска отработавших газов. Резонансная частота f такого резонатора зависит от длины отвода L и определяется как:

f = c/4L

Эти резонаторы также обеспечивают высо­кую степень ослабления звука в узкой полосе частот вокруг их резонансной частоты.

Заслонки отработавших газов

Заслонки отработавших газов чаще всего устанавливаются в задних глушителях. В за­висимости от частоты вращения коленчатого вала или интенсивности потока отработав­ших газов заслонка открывает или пере­крывает перепускную трубу глушителя или вторую выхлопную трубу (см. рис. «Заслонка отработавших газов, управляемая наружным разряжением» ). В ре­зультате уровень шума отработавших газов при низких частотах вращения коленчатого вала может быть значительно снижен без по­терь мощности при высоких оборотах.

Заслонки могут быть саморегулирующи­мися в зависимости от давления и скорости отработавших газов или иметь внешнее управление. В последнем случае необходимо обеспечить интерфейс с системой управле­ния двигателем. Это делает систему более сложной, но в то же время расширяет область ее применения.

Ремонт глушителя автомобиля своими руками

Ремонт глушителя автомобиля приходится осуществлять достаточно часто, учитывая небольшую защищенность системы выпуска отработанных газов автомобиля от внешних негативных факторов.

К поломкам приводит целый ряд различных факторов, в числе которых высокие температуры в глушителе, попадание влаги и реагентов, механические повреждения. Главным врагом выхлопной системы является, конечно же, коррозия, которая легко может разрушить глушитель буквально за несколько «просоленных» зим.

Как правило, под ремонтом глушителя автомобиля работники автосервисов подразумевают его полную либо частичную замену. Однако на самом деле починить прогоревший глушитель можно, не прибегая к дорогостоящей замене.

Наиболее эффективным способом ремонта глушителя автомобиля является, конечно же, сварка. Для этого элемент системы выпуска демонтируется с автомобиля, очищается от нагара и ржавчины и определяется степень повреждений. После этого на пробоины наваривается лист подходящей жести

При осуществлении сварки важно обеспечить полную герметичность швов и их прочность

К слову, весьма неплохо после завершения сварочного ремонта глушителя автомобиля обработать всю поверхность преобразователем ржавчины, содержащем в своем составе оксид цинка. После просушивания отремонтированную деталь можно дополнительно покрыть жаростойкой краской, которая обеспечит дополнительную защиту от коррозии.

Конечно, сварка – идеальный вариант «бюджетного» ремонта. Однако бывают случаи, когда сварочный аппарат недоступен или автолюбитель не имеет достаточных навыков для работы с ним. В таком случае существует несколько иных способов заделать пробоину.

Наиболее простой из них заключается в использовании специальных ремонтных комплектов. Однако, если таковых в наличии нет, можно обойтись иными средствами. Так, для небольших участков повреждений отлично подойдет так называемая «холодная сварка», которая имеется в продаже в любом автомагазине.

Ремонт глушителя автомобиля выполняется с ее помощью следующим образом: поверхность вокруг пробоины зашкуривается, обезжиривается, после чего наносится ремонтный состав, который необходимо тщательно просушить. Однако наилучшего результата можно достигнуть, наложив поверх первого слоя «холодной сварки» полоску стеклоткани, поверх которой требуется нанести второй слой. Стеклоткань выполняет своего рода армирующий эффект, благодаря чему достигается высокая прочность.

Следует отметить, что стеклоткань при ремонте глушителя автомобиля можно применять и в более широком объеме. Так, неплохим способом ремонта является пропитывание стеклоткани эпоксидной смолой и плотное обматывание всего глушителя в месте его повреждения. Для лучшего эффекта поверх можно наложить слой уже упомянутой «холодной сварки».

Конечно, такой ремонт глушителя автомобиля менее эффективен и надежен, нежели сварка. Однако он вполне подойдет в качестве временной либо «бюджетной» ремонтной меры, которая позволит нормально эксплуатировать автомобиль. А это, согласитесь, немаловажный довод в пользу проведения подобного ремонта.

Может заинтересовать:

Добавить свою рекламу

Добавить свою рекламу

Добавить свою рекламу

Добавить свою рекламу

КПД и мощность электродвигателя

КПД и мощность – это то, на что в первую очередь стоит обратить внимание при выборе асинхронного электродвигателя АИР. Суть работы любого эл двигателя заключается в том, что электрическая энергия, с сопутствующими преобразованию потерями, превращается в механическую. Чем меньше потери при протекании данного процесса, тем выше его КПД и тем эффективнее эл двигатель

Чем меньше потери при протекании данного процесса, тем выше его КПД и тем эффективнее эл двигатель

Но, при всей важности коэффициента полезного действия, не стоит забывать о мощности мотора. Ведь даже при чрезвычайно высоком КПД и выдаваемой им мощности может быть недостаточно для решения необходимых вам задач. Поэтому при покупке очень важно знать не только, чему равен КПД электродвигателя, но и какую полезную мощность он сможет выдать на своем валу

Оба эти значения должны быть указаны производителем. Порой бывает и такое, что нет доступа к паспорту мотора (например, если вы покупаете его “с рук”, что крайне не рекомендуется делать) и приходится самостоятельно вычислять столь важные параметры. Для начала стоит определить: что такое коэффициент полезного действия, или попросту КПД. И так, это отношение полезной работы к затраченной энергии

Поэтому при покупке очень важно знать не только, чему равен КПД электродвигателя, но и какую полезную мощность он сможет выдать на своем валу. Оба эти значения должны быть указаны производителем

Порой бывает и такое, что нет доступа к паспорту мотора (например, если вы покупаете его “с рук”, что крайне не рекомендуется делать) и приходится самостоятельно вычислять столь важные параметры. Для начала стоит определить: что такое коэффициент полезного действия, или попросту КПД. И так, это отношение полезной работы к затраченной энергии.

Определение КПД электродвигателя

Получается, для того чтобы определить этот параметр необходимо сравнить выдаваемую им энергию с энергией, необходимой ему чтобы функционировать. Вычисляется КПД с помощью выражения:

η=P2/P1где η – КПД

P2- полезная механическая мощность электромотора, ВтP1- потребляемая двигателем электрическая мощность, Вт;

Коэффициент полезного действия это величина, находящаяся в диапазоне от 0 до 1, чем ближе ее значение к единице, тем лучше. Соответственно, если КПД имеет значение 0,95 – это показывает, что 95 процентов электрической энергии будут преобразованы им в механическую и лишь 5 процентов составят потери. Стоит отметить, что КПД не является постоянной величиной, он может меняться в зависимости от нагрузки, а своего максимума он достигает при нагрузках в районе 80 процентов от номинальной мощности, то есть от той, которую заявил производитель мотора. Современные асинхронные электродвигатели имеют номинальный КПД (заявленные производителем) 0,75 – 0,95 . Потери при работе двигателя в основном обусловлены нагревом мотора (часть потребляемой энергии выделяется в виде тепловой энергии), реактивными токами, трением подшипников и другими негативными факторами. Под мощностью мотора понимают механическую мощь, которую он выдает на своем валу. В целом же мощность – это параметр, который показывает, какую работу совершает механизм за определенную единицу времени.

КПД электродвигателя это очень важный параметр определяющий, прежде всего эффективность использования энергоресурсов предприятия . Как известно КПД электродвигателя значительно снижается после его ремонта, об этом мы писали в этой статье . При уменьшении коэффициента полезного действия будут соответственно увеличены потери электроэнергии. В последнее время набирают популярность энергоэффективные электродвигатели разных производителей, в России популярны моторы производства ОАО «Владимирский электромоторный завод». Любые асинхронные электродвигатели представлены в каталоге продукции. Дополнительную полезную информацию Вы можете посмотреть в каталоге статей .

Электродвигатели появились достаточно давно, но большой интерес к ним возник тогда, когда они стали представлять собой альтернативу двигателям внутреннего сгорания. Особо интересен вопрос КПД электродвигателя, который является одной из главных его характеристик.

Каждая система обладает каким-либо коэффициентом полезного действия, который характеризует эффективность ее работы в целом. То есть он определяет, насколько хорошо система или устройство отдает или преобразовывает энергию. По значению КПД величины не имеет, и чаще всего оно представляется в процентном соотношении или числе от нуля до единицы.

Основная информация о выхлопной системе

Перед тем как рассказывать о ремонте механизма выхлопа, мы кратко поговорим о том, что такое механизм выхлопа и в чем заключается ее основная функция. Механизм выхлопа занимается выпусканием переработанных продуктов горения.

Конструкция стандартного механизма выхлопа включает в себя такие основные элементы:

  • Нейтрализатор или как его еще называют каталитический конвертер. Представленное устройство начало использоваться в современных автомобилях совсем недавно. Его основная функция заключается в дожигании угарного газа и сведении токсичности продуктов выхлопа к минимуму;
  • Выпускающий коллектор, который является к части навесного устройства автомобиля. Его основная функция заключается в собирании продуктов горения в одной трубке;
  • Глушитель. Его основная функция заключается в понижении шума, который образовывается в процессе выхода переработанных продуктов горения в окружающую среду.

Основные неисправности

В случае повреждения резонатора или глушителя водитель будет слышать достаточно громкий рев, механизм выхлопа начнет стрелять. К тому же, повреждение системы выхлопа может привести к следующим проблемам:

  • Снижению мощности двигателя;
  • Нестабильности оборотов двигателя;
  • Попаданию в автомобильный салон продуктов горения;
  • Образование копоти над глушителем.

Ремонтировать систему выхлопа нужно сразу же при возникновении такой потребности, так как это может привести к более серьезным поломкам. Одной из самых частых причин поломок системы выхлопа считается прогорание элементов и швов системы выхлопа.

Также поломка может заключаться в большом скоплении солей и реагентов, или же разных химических соединений. Вместе с резкими перепадами температуры это может привести к поломке функциональных элементов выхлопной системы. Таким же поломкам подвергается и резонатор.

Диагностика выхлопной системы

Процесс диагностирования является достаточно простым, так как вы сразу же сможете услышать неисправность системы выхлопа по специфическому шуму, которое исходит из-под автомобиля. После проведения шумовой диагностики нужно провести визуальную диагностику, но для этого сначала нужно загнать транспортное средство на подъемник или на смотровую яму. Основные причины неисправностей:

  • Механические повреждения;
  • Функционирование глушителя при экстремальных условиях.

Существует несколько способов решения представленных проблем:

  • Ремонт выхлопных систем;
  • Полная замена выхлопной системы.
Самостоятельный ремонт выхлопной системы

В случае неаккуратного вождения транспортного средства или же езды по плохому дорожному покрытию, обычно повреждаются элементы системы выхлопа автомобиля. В представленной системе температура и давление находятся в постоянном движении, поэтому лучшим ремонтом в случае ее поломки будет смена выхлопной системы или каких-то ее элементов.

Итак, давайте рассмотрим алгоритм проведения ремонта системы выхлопа:

  1. Если во время проведения диагностики системы каких-либо внешних повреждений найдено не было, то причиной поломки является поломка внутреннего резонатора. Тогда необходимо провести полную замену резонатора;
  2. Если во время проведения диагностики были найдены небольшие прогары неких элементов глушителя, то их можно устранить при помощи специального герметика. Но перед тем как приступать к устранению этой поломки, нужно зачистить края от ржавчины и нагаров;
  3. Если был обнаружен достаточно большой участок прогара, то отверстие можно заделать с помощью специальной стеклоткани и эпоксидной смолы. После произведения этого действия запустите двигатель и дайте ему немного поработать на холостом ходу, не меньше тридцати минут. Благодаря этому вы сможете достичь качественного и надежного затвердения специального вещества;
  4. Если в процессе диагностики были обнаружены прогорания в местах соединения трубок с резонатором, то проблемные места заделываются с помощью сварки или же специальных синтетических смол.

Снятие и установка главного глушителя Лады Приоры

Самостоятельная замена глушителя на Приоре осуществима в пределах гаража. Наличие смотровой ямы сильно поможет мероприятию замены. Замена осуществима и при помощи домкрата. В большинстве случаев демонтируется основной глушитель и резонатор, остальные части редко ломаются.

  • Для съёма основной части, откручиваем креплениe, хомут соединительный. Модуль отсоединён от резонатора.
  • Резонатор висит на резиновых подвесах, приподнимаем и отстёгиваем.
  • Уплотнительное кольцо находящееся между узлами выбрасываем, при обратном монтаже для соединения используется новая прокладка.

Количество резинок выхлопа на приоре в кузове хечбэк и седан отличается. К приёмной трубе выхлоп на приоре крепится на болтовое соединение, раскрутить которые порой непросто, желательно предварительно обработать болты и гайки WD-шкой . Часто после демонтажа приходится заменять новыми. Перед монтажом рекомендуется очистить от гари и грязи все соединительные элементы. Снятие выхлопа приоры «на коленке» — задание муторное, но исполнимое!

  • высокий уровень шума;
  • попадание в салон отработавших газов;
  • увеличение расхода топлива;
  • уменьшение мощности двигателя.

Источник

Заделываем сквозные отверстия

Значительно проще закрыть сквозные дыры, сформировавшиеся из-за ржавчины либо от влияния высочайших температур. В торговых центрах, которые специализируются в торговле автотоварами, нужно будет купить герметик. Но будьте осмотрительны, так как жар выхлопа, может нагреваться от 900-1 000 градусов. Поэтому, герметик обязан, выдержать эту температуру. Также не забудьте приготовить плоскость глушителя: зачистить от грязи, и других элементов, одним словом обезжирить.

А что же делать, в случае если прогары настолько велики, что абсолютно никакой герметик тут не поможет? Но здесь вам очень поможет текстолит (СТЕКЛОТКАНЬ). А приобрести её можно просто в тех же торговых центрах для авто. Латка крепится при помощи эпоксидной смолы. С целью наилучшего схватывания можно завести автомобиль, и мотор оставить на холостом ходу в районе 30 минут.

Функции глушителя

Глушитель создан для того, чтобы снижать уровень шума, который возникает в процессе переработки газов и воздуха и выведения их в атмосферу. Второй основной функцией этого инструмента является преобразование энергии от переработанных газов, уменьшение их температуры и снижение скорости.

Несколько камер разного размера, которые разделяет перегородка, реализуют расширение и сужение потока. Это происходит благодаря диафрагменному отверстию, также именуемому дросселем.

Кроме этого, в глушителе предусматривается изменение изначального направления потока этих самых переработанных газов. Именно это помогает погасить высокочастотных звуковых колебаний.

Повышение КПД двигателя

Топливная эффективность и КПД современных двигателей находятся на своём максимальном уровне, поскольку все усовершенствования, которые только могли иметь место в автомобильной инженерии, уже произошли. Тем не менее, производители стремятся повышать коэффициент полезного действия, но результат, который они получают, никак не сопоставим с огромными ресурсами, усилиями и временем, которое тратят для достижения цели. Итогом является увеличение КПД лишь на 2 — 3 %.

Частично именно эта ситуация стала причиной появления полноценной индустрии так называемого тюнинга двигателя в любой крупной стране. Речь идёт о многочисленных полукустарных мастерских, мелких фирмах и отдельных мастерах, которые доводят традиционные моторы массовых брендов для более высоких показателей, как в плане тяги, так и мощности или КПД. Это может быть форсирование, доработка, доводка и другие ухищрения, определяемые, как тюнинг.

Например, используемый впервые в 20-х годах турбонаддув воздуха, который поступает в двигатель, применяется и сейчас. Такое устройство было запатентовано ещё в 1905 году швейцарским инженером Альфредом Бюхи. В начале Второй мировой войны наблюдалось массовое внедрение систем прямого впрыска топлива в цилиндры поршневых моторов военной авиации. Следовательно, те передовые технические ухищрения, которые мы считаем современными, известны уже более 100 лет.

Нейтрализатор.

Катализатор выполняет роль снижения уровня токсичных примесей в составе отработанных газов. Данный элемент получил широкое распространение в настоящем автомобилестроении в связи с увеличением требований экологии к транспортным средствам. В зависимости от производителя и марки транспортного средства, форма и место нахождения каталитического нейтрализатора могут различаться. Но, вне зависимости от структуры данного компонента выхлопной системы, его основной функцией остается снижение уровня токсичности в сгоревших газах.

Современные транспортные средства оснащаются более совершенными катализаторами, включающими в себя три фильтрующих компонентов. Такой каталитический нейтрализатор, снижает уровень содержания вредных веществ, входящих в состав отработанной топливной смеси. При такой конструкции выхлопной системы, отработанный газ выходит в окружающую среду практически без остатка углерода, оксида азота и оксида углерода.
