Ступица переднего колеса – проблемы и их устранение

Установка

Недопустима установка элемента при помощи молотка или других подручных элементов. Чтобы избежать перекоса, воспользуйтесь оправкой. Ей мы будем запрессовывать новые кольца подшипников. После успешной установки следует повторно проверить качество посадки элемента. Кольца подшипника не должны проворачиваться от усилия руки. Дальнейшая сборка производится в обратном порядке.

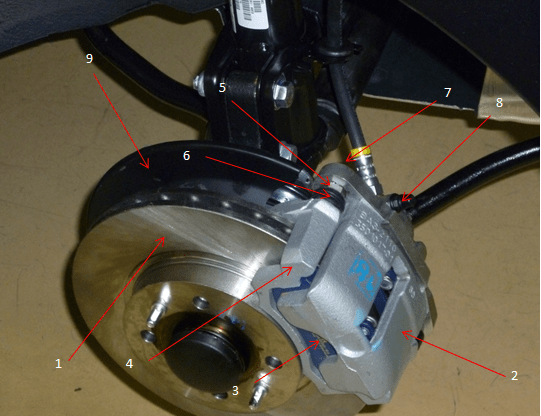

Ступица автомобиля УАЗ Патриот вращается на двух роликовых конических подшипниках

На ступице установлен тормозной диск. Со стороны тормозного щита ступица уплотняется манжетой, а снаружи – прокладкой с муфтой отключения колеса.

Затяжку подшипников ступицы регулируют гайкой, которая фиксируется на цапфе шайбой с контргайкой.

Периодически нужно проверять и регулировать подшипники ступиц колес.

Особенно нужно обращать внимание на правильность регулировки подшипников ступиц колес нового автомобиля. Периодически нужно проверять и подтягивать крепление фланцев полуосей и муфт отключения колес

Периодически нужно проверять и подтягивать крепление фланцев полуосей и муфт отключения колес.

Систематически нужно менять смазку в ступицах колес. Слой смазки в ступице между подшипниками должен быть 10 – 15 мм.

Нельзя закладывать смазки больше нормы во избежании попадания ее в колесный тормозной механизм.

При промывке и замене смазки не нужно снимать сальники ступицы, чтобы не повредить ее.

Выпрессовываем манжету только при сильном загрязнении и при замене подшипников ступицы.

Для снятия ступицы колеса потребуется: ключ на 14, специальный трубчатый ключ на 55, ударная отвертка, молоток, плоская отвертка, крестовая отвертка, зубило, монтажная лопатка.

Ступицу переднего колеса можно снять с тормозным диском или без него.

Рассмотрим снятие без тормозного диска.

Затормаживаем автомобиль стояночным тормозом, ставим башмаки под задние колеса и подымаем переднюю часть автомобиля со стороны, снимаемой ступицы.

Подставляем подставку под передний мост.

Снимаем тормозной механизм и закрепляем его проволокой или технологическим крючком за пружину, чтобы не повредить тормозной шланг.

Отверткой выворачиваем три винта крепления защитного колпака муфты отключения колеса и снимаем колпак (рис. 2).

Отворачиваем шесть болтов крепления муфты отключения колеса, удерживая от проворачивания монтажной лопаткой и снимаем муфту (рис. 3).

С помощью зубила и молотка отгибаем лепесток замочной шайбы (рис. 4).

Специальным трубчатым ключом на 55 откручиваем контргайку (рис. 5).

Извлекаем контргайку. Поддев отверткой извлекаем замочную шайбу.

С помощью ударной отвертки откручиваем три винта крепления тормозного диска к ступице колеса и снимаем диск (рис. 7)

Трубчатым ключом на 55 откручиваем гайку ступицы (рис. 8).

Извлекаем ступицу в сборе с подшипниками.

Если очень плотно внутренние обоймы подшипников сидят на цапфе, то ступицу снимаем с помощью съемника.

После снятия ступицы осматриваем все детали ступицы, состояние подшипников и болтов крепления колеса.

Устанавливаем ступицу и все детали в обратном порядке. После установки ступицы нужно отрегулировать зазор в подшипниках ступицы (Как отрегулировать подшипники передних колес УАЗ Патриот).

Источник

Замена ступицы – дело важное

Если не предпринимать никаких действий, то возможны весьма печальные последствия, ведь неисправная ступица не может удерживать болты, которые фиксируют колеса автомобиля. Поэтому на большой скорости колесо может просто-напросто отлететь.

Снятие старой ступицы

Для выполнения работ потребуются следующие инструменты:

  • два гаечных ключа «на 17»;
  • универсальный ключ, предназначенный для снятия колеса;
  • набор головок;
  • гаечный ключ «на 22»;
  • съемник шаровых опор;
  • домкрат.

Начиная работу, прежде всего, под автомобиль устанавливается опора. Также под колеса транспортного средства устанавливаются башмаки для устойчивости.Итак:

Прежде всего, снимается .

  • После этого ослабляется зажимной болт, который фиксирует гайку крепления ступицы от отвинчивания, потом отвинчивается гайка и снимается с оси ступицы. Если имеется упорная шайба, то ее также необходимо снять.
  • С поворотного кулака снимается ступица переднего колеса.

  • Если на поворотном кулаке остается внутреннее кольцо подшипника, то оно снимается с оси ступицы с помощью съемника, после чего снимается уплотнительное кольцо ступицы.
  • Проверяется состояние цапфы поворотного кулака. Если есть необходимость, то ее нужно заменить.

Перед установкой новой запасной части потребуется провести несколько процедур, чтобы деталь прослужила долго.Для этого:

  • Из ступицы извлекается внутреннее кольцо наружного подшипника.
  • Затем с задней части ступицы снимается уплотнительное кольцо и извлекается внутреннее кольцо внутреннего .

Ступица устанавливается на соответствующую оправку и с помощью выколотки и молотка выбивается внутреннее кольцо внешнего подшипника.

Установка новой ступицы

Итак:

При помощи наждачной бумаги ступица очищается от смазки и грязи, зашлифовываются заусенцы на ступице. Проверяется состояние ступицы на наличие механических повреждений, трещин и износа. Если обнаруживаются дефекты, то ступицы придется менять.

  • Берется новая ступица. Перед сборкой на внешнее кольцо подшипника, а также на сопрягаемую поверхность ступицы наносится тонкий слой смазки. Также смазываются беговые дорожки внутреннего кольца.
  • Затем новая ступица устанавливается на оправку.

В ступицу устанавливается наружное кольцо внутреннего подшипника. С помощью трубчатой оправки, которая опирается на внешнее кольцо подшипника и пресса, кольцо подшипника запрессовывается в ступицу до упора.

  • После этого ступицу переворачивается и аналогичным образом наружное кольцо внешнего подшипника запрессовывается в ступицу.
  • Устанавливается внутреннее кольцо внутреннего подшипника. Уплотнительное кольцо устанавливается на заднюю часть ступицы рабочими кромками к подшипнику. Подшипники заполняются смазкой, которая составляет две трети общего объема смазки, потом устанавливается внутреннее кольцо внешнего подшипника.

Только после вышеописанных процедур можно устанавливать ступицу на ее законное место:

  • Сначала на заднюю часть уплотнительного кольца ступицы наносится тонкий слой смазки, и ступица устанавливается на цапфу поворотного кулака.
  • Устанавливается упорная шайба и навинчивается гайка, которая фиксирует ступицу.
  • Завинчивается гайка фиксации ступицы, запрессовываются внутренние кольца подшипника на цапфу поворотного кулака.
  • После того, как ступица будет установлена, регулируется осевой люфт подшипника ступица.
  • После завершения регулировки затягивается зажимной болт, который фиксирует гайку крепления от отвинчивания.
  • Затем на цапфу поворотного кулака устанавливается пружина.
  • На ступицу устанавливается защитный колпачок со смазкой.
  • После этого устанавливается тормозной диск и, если имеется антиблокировочная система, устанавливается датчик.

Процесс замены ступицы переднего колеса не занимает много времени, не требует особого опыта. Достаточно просто изучить конструкцию ступицы, посмотреть соответствующее видео и фото – материалы, прочитать необходимые пособия по ее снятию, замене, установке и можно выполнять процедуру своими руками.Пошаговая инструкция по самостоятельной замене позволит не только сэкономить средства, но и огородит семейный бюджет от непредвиденных трат (ведь цена на услуги подобного рода в автомастерских высокая).

Что такое ступица

Ступица представляет собой центральную часть вращающейся детали, на которую устанавливается колесо автомобиля. На этом элементе, как правило, расположены шпильки для крепления колеса либо отверстия под болты, которые используются с этой же целью.

Внутреннее отверстие ступицы имеет шлицы, которые служат для надежного удержания этого элемента от проворачивания на центральной оси. Изготавливается деталь из прочного металла, который способен выдержать значительные механические нагрузки. Ступица представляет собой цельнолитой элемент, на котором вытачиваются на специальном оборудовании, необходимы для монтажа других элементов отверстия.

Где находится ступица колеса

Если необходимо найти ступицу на автомобиле, то следует обратить внимание на передние колеса. При установленном диске колеса эту деталь практически невозможно обнаружить, поэтому для выполнения ремонтных или диагностических операций потребуется поддомкратить автомобиль и снять круглую деталь

Устанавливаются ступицы и на задние колеса, но в таких изделиях, как правило, отсутствует возможность поворота.

Ступица колеса имеет круглую форму. В середине детали будет находиться отверстие, в котором можно обнаружить подшипниковый узел. Деталь, предназначенная для уменьшения трения, может быть различной конструкции.

Для чего нужна ступица колеса

Ступица оснащается качественным подшипником, который способен выдерживать значительные нагрузки. Благодаря этому качеству удается обеспечить надежную опору колесам даже во время движения автомобиля в сложных дорожных условиях. Ступичный узел применяется также для удержания элементов тормозной системы (диска или барабана), и обеспечения передачи крутящего момента на колеса автомобиля от двигателя, если устанавливается на ведущем мосте или на ШРУСе. Благодаря наличию этой детали вращение оси колеса осуществляется при минимальном уровне трения.

На автомобилях, оснащенных системой антиблокировки тормозов, на ступице может быть установлен специальный датчик.

Виды ступиц и подшипников, и для чего они нужны

Ступицы могут устанавливаться на управляемые и неуправляемые оси. Как правило, на современном автомобиле первая категория деталей может встречаться только на передних колесах. Устанавливаются неуправляемые ступицы на задних колесах автомобилей.

Ступицы могут быть установлены на ведущие колеса. В таких устройствах имеются шлицы под ШРУСы или полуоси. На устройствах, не участвующих в передаче крутящего момента, внутренняя поверхность серединного отверстия не имеет насечек.

Кроме особенности конструкции ступицы могут существенно отличаться по типу подшипника, который устанавливается в эту деталь. Ступичные подшипники могут быть следующих типов:

  • Радиальными.
  • Упорными.
  • Радиально-упорными.
  • Упорно-радиальными.

Наиболее часто на современных автомобилях применяются ступичные подшипники радиально-упорного типа.

Устройство ступицы

Основным элементом ступицы является обод. На этом элементе могут располагаться шпильки или отверстия для болтов. Во внутреннем отверстии детали находится специальное посадочное место, в которое устанавливается подшипник. Серединное отверстие также предназначено для полуоси. На современных автомобилях также имеется гнездо для монтажа датчика ABS.

Устройство ступицы очень простое, но для обеспечения безопасной эксплуатации эта деталь должна быть в идеальном состоянии. Правильная диагностика технических недостатков и своевременное их устранение позволит поддерживать автомобиль в идеальном техническом состоянии.

Чертеж ступицы

Автомобильная ступица имеет очень простую конструкцию и схему, но самостоятельно такое изделие может изготовить только токарь высокой квалификации при наличии подходящей заготовки. Все элементы в чертеже ступицы четко выверены и сбалансированы, поэтому при правильном производстве детали, даже при значительном вращении во время эксплуатации, будут отсутствовать какие-либо биения или виляния колеса.

ЗАМЕНА ПЕРЕДНЕГО СТУПИЧНОГО ПОДШИПНИКА

Для замены переднего ступичного подшипника на «семёрке» потребуются следующие инструменты:

  • домкрат;
  • набор торцевых головок и вороток;
  • отвёртка;
  • комплект рожковых ключей;
  • новый передний ступичный подшипник.

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

Перед началом работы одно из передних колёс поднимается домкратом и снимается. При этом задние колёса автомобиля обязательно должны быть зафиксированы с помощью башмаков.

  1. Переднее колесо снимается. Открывается доступ к тормозному суппорту и ступице. Тормозной суппорт тоже снимается.
  2. Теперь снимается защитная заглушка, расположенная над ступичным подшипником. Чтобы её поддеть, можно использовать тонкое зубило или плоскую отвёртку.

  3. После снятия заглушки открывается доступ к ступичной гайке. На этой гайке следует выпрямить ранее деформированный зубилом бортик, который предотвращал откручивание гайки. Делается это с помощью отвёртки и молотка. После выпрямления бортика гайка откручивается и снимается вместе с распорной шайбой.

  4. Отвёрткой поддевается и извлекается сальник, закрывающий подшипник, затем старый подшипник извлекается из отверстия. С помощью отвёртки и молотка извлекается и сепараторное кольцо, стоящее под подшипником.
  5. Место установки подшипника тщательно протирается ветошью, после чего на место старого подшипника запрессовывается новый и сепараторное кольцо.
  6. Установленный подшипник смазывается, особенно тщательно следует смазать внутреннее кольцо. После этого сальник устанавливается на место.

  7. Смазанный подшипник надевается на ступицу, ступичная гайка затягивается, после чего её боковина вновь загибается с помощью зубила и молотка, чтобы предотвратить откручивание.
  8. Заглушка подшипника устанавливается на место. Затем на место устанавливается суппорт и колесо.

СУППОРТ

Говоря о подвеске автомобиля, нельзя не упомянуть о суппорте. Этим устройством оборудованы только передние колёса ВАЗ 2107. Причина проста: без суппорта нормальное функционирование дисковых тормозов невозможно. Конструктивно суппорт представляет собой монолитный стальной корпус, в котором находится тормозной диск и колодки.

Суппорт «семёрки» является деталью, без которой невозможно полноценное торможение

В суппорте есть несколько отверстий. Они необходимы для крепления суппорта к подвеске и для установки тормозных цилиндров. Суппорт обеспечивает необходимый уровень давления колодок на тормозной диск и их равномерный износ. Если суппорт деформируется (к примеру, в результате удара), то нормальный износ колодок нарушается, а срок их службы сокращается в несколько раз. Но механические повреждения — это не единственная неприятность, которая может произойти с суппортом. Вот что может случиться ещё:

  • окисление подвижных частей. Особенно это актуально для тормозных цилиндров, установленных в суппорте. Эти цилиндры со временем покрываются не только оксидной плёнкой, но и грязью. В результате их штоки перестают нормально двигаться, и это сразу же сказывается на эффективности торможения;
  • возникновение трещин на суппорте. В деталях, подвергающиеся циклическим знакопеременным нагрузкам, возникают усталостные напряжения, которые рано или поздно приводят к появлению усталостных трещин. После их возникновения суппорт необходимо срочно заменить. Восстановлению «уставшие» детали не подлежат.

Почему стоит серьезно отнестись к данной неполадке

Прежде чем думать о том, как проверить подшипник ступицы переднего колеса, следует осознать всю серьезность возможной неполадки. Выход из строя данного элемента чреват не только неприятным шумом, который будет раздражать пассажиров и водителя.

Однажды, вместо гула вы услышите хруст и громкий треск.

Это будет сигналом о том, что подшипник полностью разрушился, в результате чего заклинит ступица колеса, а шаровая опора рычага подвески будет деформирована.

Если это произойдет на высокой скорости, то последствия тут бывают более чем плачевными. В результате, не помешает знать, как проверить ступичный подшипник ВАЗ 2110 и других автомобилей.

Что может привести к поломке элемента

Чтобы проверка ступичного подшипника требовалась вам как можно реже, необходимо понимать, какие именно предусловия у поломки данного элемента. Как правило, подобные устройства весьма надежные и долговечные.

Они могут нормально работать даже в достаточно сложных условиях. В то же время, хотя производители часто указывают большой ресурс элемента, подобные комплектующие могут выйти из строя уже через сотню тысяч километров пробега.

Именно тогда и требуется диагностика подшипника ступицы.

В основном, к поломке детали приводит:

  • низкое качество дорожного покрытия, что проявляется в повышенной нагрузке на подвеску;
  • естественная выработка ресурса;
  • плохая смазка ступичного подшипника, а также неэффективное уплотнение;
  • неправильный монтаж элемента.

Таким образом, все это приводит к поломке элемента. Но убедиться в неисправности можно лишь тогда, когда вы знаете, как проверить подшипник ступицы.

Диагностика ступицы колеса

Итак, прежде всего, ответ на вопрос, как проверить передний ступичный подшипник, состоит в том, чтобы прислушаться к своему транспортному средству. Характерным симптомом тут выступает монотонный гул на низких частотах. Более четко шумы можно услышать на поворотах при скорости от 20 километров в час.

Еще одним вариантом того, как проверить подшипник ступицы переднего колеса ваз 2110, является выполнение резких поворотов на небольшой скорости (20-30 километров в час).

Если мы поворачиваем влево, при этом гул пропадает, значит именно левый подшипник вышел из строя (ведь в случае крена вся нагрузка будет идти на правое колесо). Точно так же можно проверить работоспособность подшипника ступицы правого колеса.

Определяем наличие люфта

Для более точного определения ситуации, нам понадобится домкрат. С помощью такого инструмента вывешиваем колесо, после чего проверяем, есть ли люфт. Одной рукой мы берем колесо сверху, а второй – снизу. Пробуем немного покачать его.

Если ощущается люфт, значит, все дело кроется в подшипнике, который нужно сразу же заменить.

В то же время, появление люфта может свидетельствовать также о неисправности одного из элементов подвески. Проверить это достаточно легко. Необходимо просто полностью выжать тормоз, если при этом люфт не исчезает, значит, проблему следует искать не в подшипнике. Кроме того, иногда люфт свидетельствует о том, что подшипник плохо закрепили, так что стоит проверить, не ослабло ли крепление.

Дополнительно вам поможет видео о том, как проверить ступичный подшипник. Найти его можно найти на нашем сайте. В видео подробно даются ответы на все возникающие вопросы как проверить ступичный подшипник:

Стоит ли менять элемент своими руками

Определив, что проблема кроется именно в подшипнике, можно отправиться на СТО или же заняться ремонтом самостоятельно, если у вас есть специальные навыки и умения.

Но тут нужно быть предельно аккуратным, верно выставить зазор при монтаже, а также не использовать острых инструментов, которые могут повредить уплотнение подшипника.

Во время запрессовки элемента в отверстие, необходимо передавать усилие на наружное кольцо. Устанавливая же подшипник на ось, следует проследить, чтобы воздействие шло именно на внутреннее кольцо.

Итак, мы узнали, как проводится подробная диагностика подшипника передней ступицы. Необходимо еще раз подчеркнуть, что подобная неполадка является более чем серьезной.

При обнаружении гула, люфта или других признаков, следует тщательно проверить элемент. Если у вас возникают определенные сомнения, то тут необходимо обратиться к профессионалам или заменить неисправный подшипник.

Так вы сможете уберечь себя от различных происшествий на дороге.

Видео о том, как проверить подшипник ступицы переднего колеса:

Причины и признаки поломки ступицы

В процессе эксплуатации машины ступицам свойственно изнашиваться по следующим причинам:

  • естественный износ подшипника;
  • установка больших колес, чем рекомендовано заводом-изготовителем (низкий профиль резины, большая ширина диска);
  • эксплуатация авто на плохом дорожном покрытии (ступичный узел принимает на себя удары);
  • некачественное изделие;
  • сильная или слабая затяжка ступичного болта или гайки.

Признаки:

  • повышенный шум со стороны изношенного узла;
  • авто сходит с колеи;
  • повышенная вибрация при движении.

Крайне важно вовремя определить неисправность подшипника, иначе это приведет к его заклиниванию, что крайне опасно на высокой скорости!

Диагностика подшипника ступицы

Появление посторонних шумов со стороны передней подвески при движении автомобиля может быть вызвано целым рядом неисправностей. Одним из таковых может быть сильный износ ступичного подшипника левого или правого переднего колеса, замена которого вполне может быть выполнена своими руками, так как для этого не нужны даже яма или подъемник. В данной статье вы подробнее узнаете, как проверить ступичный подшипник. Выявить данную неисправность можно несколькими способами.

Косвенные признаки износа подшипника ступицы передней подвески

В данном разделе вы найдете признаки неисправности ступичного подшипника, а так же о том, как проверить подшипник ступицы переднего колеса.

Характерным признаком того, что необходима замена подшипника ступицы в Калине, является посторонний ровный шум (гудение, гул) со стороны левого или правого колеса при движении. Как правило, в данном случае он усиливается на высокой скорости (более 80-90 км/ч), поэтому чаще всего замечается при движении по трассе.

Из-за шума, создаваемого потоком воздуха и при контакте покрышек с дорогой, далеко не всегда можно точно определить источник звука. Примечательно, что из салона шум с правой стороны зачастую воспринимается как с левой и наоборот

В этом случае необходимо обратить внимание на то, как изменяется звук на поворотах, так как в этот момент на подшипник приходится повышенная нагрузка. Так, исчезновение звука при повороте налево и его усиление при повороте направо свидетельствует об износе левого подшипника ступицы

Соответственно, об износе правого говорят противоположные симптомы

Соответственно, об износе правого говорят противоположные симптомы.

Диагностика подшипника ступичных подшипников левого и правого переднего колеса

Как узнать какой ступичный подшипник гудит?

Чтобы наверняка удостовериться в неисправности подшипников ступицы переднего левого или правого колеса, или же отсутствии таковой, лучше производить проверку на стоящем автомобиле. Вывесив передние колеса и задействовав стояночный тормоз, необходимо «разогнать» на пятой передаче стоящий на месте автомобиль до 120 км/ч и послушать с какой стороны раздается шум. В идеале лучше это делать при помощи фонендоскопа.

Недостатком вышеописанного способа диагностики является шум работающего двигателя, который может заглушить звук, и отсутствие нагрузки. Более объективным симптомом является наличие люфта, который можно выявить, покачав переднее колеса руками взявшись за верхнюю его часть

Кроме того, колесо можно прокрутить руками, обратив внимание на наличие посторонних звуков и плавность замедления движения. В данном случае нагрузка невелика, но зато отсутствует шум, издаваемый двигателем и КПП

Проверку лучше производить с помощником, который будет нажимать на педаль тормоза, не блокируя колесо полностью – если звук при этом пропадает, дело почти наверняка именно в подшипнике

Проверку лучше производить с помощником, который будет нажимать на педаль тормоза, не блокируя колесо полностью – если звук при этом пропадает, дело почти наверняка именно в подшипнике.

О необходимости замены ступичного подшипника передней подвески может свидетельствовать сильный шум со стороны колеса, усиливающийся при преодолении неровностей и прохождении поворотов. При появлении подобных симптомов необходимо более тщательно проверить состояние подшипников ступицы левого и правого колеса уже на стоящем на месте транспортном средстве. Наиболее объективным признаком сильного износа в данном случае будет сильный люфт колеса, который можно обнаружить, покачав его руками. После такой диагностики Вы сможете определить необходима ли вам замена ступичного подшипника на Калине.
