Как застопорить шкив коленвала на автомате
При откручивании болта крепление шкива коленвала возникают определенные трудности, в частности как его зафиксировать от проворачивания ибо усилие прикладываются очень не слабые. Один из методов это специальное фиксирующее приспособление или народ сам изготавливает вот такие приспособы
не понимаю для чего эти танцы с бубном вокруг изготовления специального ключа для раскручивания болта шкива коленвала, коли можно просто застопорить маховик коленвала — красная стрелка. Делается это обычной отверткой и готово.
Каждый автовладелец может самостоятельно выполнять работу по демонтажу и реставрации коленного вала, без дополнительных расходов на услуги мастера. Применение рекомендаций позволит выполнить качественно сложную работу
При этом важно работать осторожно, чтобы не сорвать шпоночный паз с коленчатого вала
Назначение шкива коленвала
Конструкция служит передачей от привода до навесного оборудования и состоит с массивной дисковой, чугунной детали, которая находится на оси. Кроме того, содействует амортизации при переменах во вращении, балансировки вращающегося приспособления, остуживания ремней.
В конструкции имеется просвет, при помощи которого диск насаживают на распредвал в передней части, что исходит с карбюратора либо с клапанного инжектора. На нем размешается крепеж. А сверху находятся отверстия для присоединения клиновидных и поликлиновидных ремней. Сама конструкция достаточно тяжелая, потому при изготовлении на заводе делают отверстия, для уменьшения веса.
Деталь бывает двух видов – демпферный шкив коленвала и обычный. В отличие от бездемпферного, деталь имеет массивные кольца. Снаружи находится прокладка, которая находиться отдельно от основания. Прокладка снижает вибрации. Кроме того, деталь оснащена наружным диском и периферией, соединенных прочной резиной.
Зубчатое покрытие содействуют работе датчика положения детали.
Возможные неисправности
Деталь, рассчитанная на использование в течение 10 лет.
Список возможных проблем:
лопнувшая каучуковая прослойка, от которой появляется шум при работе двигателя (признаком служит характерный гур и грм);
самопроизвольное откручивание, срезанными деталями;
изношенные канавки, которые влияют на преждевременный износ ремней;
при биении во время аварии может отколоться часть детали, что влечет дальнейшие поломки (потому после аварии важно проверять техническую исправность автоваза);
Покупая отдельно функциональный диск необходимо выбирать оригинальную деталь, сколько бы она не стояла. Это содействует надежной и долгой работе автомобиля. Даже если простую деталь обточить, то размер может не совпасть.
Изображение шкива на чертежах
Из чертежа изделия должно быть полностью понятно его устройство, размеры и способ изготовления. Для стандартных изделий на чертеже обязательно наносится обозначение шкивов.
Чтобы правильно и точно изготовить нестандартный шкив, чертеж его должен соответствовать определенным требованиям. Правильно выбрать угол канавки шкива можно, если воспользоваться для чертежа стандартным рядом уклонов.
Шкив обычно изображается на чертежах в двух видах:
- разрез секущей плоскостью, проходящей через ось вращения;
- вид сбоку.
Вид сбоку, как и для других деталей с осевой симметрией, приводят не полностью, а в половину. Для шкивов, имеющих в своей конструкции спицы, допустимо не изображать все, а привести чертеж одной детали с указанием их количества.
Разрез требуется строить так, чтобы в его плоскости находилась хотя бы одна спица. Спицы на разрезе штриховать не требуется. Если же деталь выполнена сплошной, плоскость разреза штрихуется, как обычно на чертеже.
Основные размеры и параметры, такие, как:
- диаметр обода и ступицы;
- профиль клинового ремня;
- радиусы сопряжения;
- уклоны канавки и т. п., наносятся на разрезе.

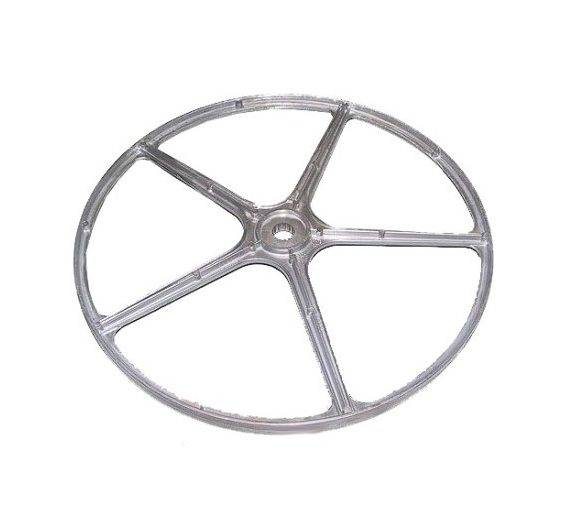

На дополнительном виде чертежа изображают сечение спицы. Если форма его переменная, то делают несколько дополнительных видов чертежа.
Изображение места крепления под шпонку с размерами и указанием качества поверхности также выносится на дополнительный вид чертежа.
Если вместо спиц для облегчения конструкции в теле детали предусмотрено несколько отверстий, их число и размеры указываются на разрезе, а вид сбоку на чертеже допустимо не строить.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Экскурс по брендам
Производитель автомобильных шкивов коленвала немало
Автолюбителю важно определить самого лучшего производителя – только его изделие будет служить долго
Мы акцентируем внимание на таком, казалось бы, банальном вопросе потому, что многие автолюбители покупают дешевые аналоги сомнительного качества. Хорошие аналоги предлагают такие фирмы:
- SNR (Франция);
- Corteco (Германия);
- SKF (Швеция);
- NTN (Япония).
Обычно шкивы этих фирм входят в оригинальную комплектацию. Стоимость деталь достаточно высока, но она более чем оправдана. Бюджетные аналоги могут предложить такие компании:
- SWAG (Германия);
- Magneti Marelli (Италия);
- Febi (Германия);
- SAT (Китай);
- Contitech (Германия).
Если автолюбитель решил отдать предпочтение бюджетному варианту, то ему стоит осознавать риски. Периодический осмотр шкива станет обязательным. Хорошие аналоги можно найти у Contitech, Magnetti Marelli, а вот с Febi может не так повезти. Красной ценой на шкив является та, что выставлена продавцами на продукт от Febi – ничего дешевле брать категорически не советуем.
Инструкция по снятию
При выключенном сцеплении коленчатый вал легко можно провернуть гаечным ключом.
Существуют специальные приспособления, которые болтами прикручиваются к шкиву в технологические отверстия, не давая валу проворачиваться. Если такого приспособления нет, то под колеса нужно установить подпорки, а автомобиль установить на четвертую . Можно также зафиксировать маховик коленвала, вставив между его зубьями длинную отвертку или монтировку.
Извлечение и установка
На ВАЗ 2107 инжектор шкив коленчатого удерживается благодаря гайке крепления. Другое ее название храповик. Чтобы снять шкив коленвала, нужно будет открутить эту гайку. Работы лучше проводить на смотровой канаве или эстакаде. Из инструментов нужно приготовить:
- набор ключей и головок;
- накидной или торцевой ключ на 38 (36);
- удлинитель;
- отвертки;
- монтировку.
Если резьбовое соединение плохо откручивается, есть специальные средства, после нанесения которых можно легко откручивать крепежные элементы. К таким средства относится масло «WD». Можно также воспользоваться уксусной эссенцией или тормозной жидкостью.
Работы по демонтажу и установке шкива коленчатого вала на ВАЗ 2107 инжектор состоят из следующих этапов:
Машину нужно установить на ручной тормоз.
Коленвал следует зафиксировать путем включения 4-й передачи.
Выкрутив стопорный болт и слабив натяжную гайку, нужно снять ремень генератора.
Чтобы добраться до коленвала необходимо снять переднее правое колесо.
В верхней части моторного отсека нужно демонтировать воздушный фильтр и снять грязевой щиток двигателя.
Далее нужно зафиксировать коленвал от проворачивания одним из описанных выше способов.
Перед откручиванием гайку следует обстучать со всех сторон. С помощью накидного ключа следует открутить крепежную гайку шкива коленчатого вала, поворачивая ее против движения часовой стрелки.
Если вручную не удалось открутить, можно воспользоваться другим способом. Для этого автомобиль нужно поставить в нейтральное положение, снять насвечники. Ключ с удлинителем следует установить так, чтобы конец удлинителя уперся в лонжерон или пол по ходу движения вала. В это время нужно повернуть ключ зажигания, чтобы дать кратковременный импульс.
После того как будет откручена гайка можно приступать к демонтажу диска. Шкив можно снять с помощью отверток или монтировки, поддевая его с разных сторон, пока он не сдвинется с вала
Важно, применять усилие ближе к валу.
Можно воспользоваться специальным съемником, который оснащен штырем и 2-3 захватами. Захваты охватывают края диска, а штырь упирается в центр вала
Проворачивая приспособление по часовой стрелке постепенно снимается шкив с вала.
Затем выполняется замена расходников на новые.
Сборка осуществляется в обратном порядке.
После окончания работ на ВАЗ 2107 инжектор нужно завести двигатель и проверить его работоспособность.
Загрузка …
Другие статьи
#Палец штанги реактивной
Палец штанги реактивной: прочная основа шарниров штанг
23.06.2021 | Статьи о запасных частях
В подвесках грузовых автомобилей, автобусов и другой техники предусмотрены элементы, компенсирующие реактивный момент — реактивные штанги. Соединение штанг с балками мостов и рамой осуществляется с помощью пальцев — об этих деталях, их типах и конструкции, а также о замене пальцев читайте в статье.
#Клапан МАЗ включения привода сцепления
Клапан МАЗ включения привода сцепления
16.06.2021 | Статьи о запасных частях
Многие модели автомобилей МАЗ оснащаются приводом выключения сцепления с пневматическим усилителем, важную роль в работе которого играет клапан включения привода. Все о клапанах включения привода сцепления МАЗ, их типах и конструкции, а также о подборе, замене и ТО данной детали — узнайте из статьи.
#Оправка поршневых колец
Оправка поршневых колец: установка поршней – быстро и просто
09.06.2021 | Статьи о запасных частях
При ремонте поршневой группы двигателя возникают сложности с установкой поршней — выступающие из канавок кольца не позволяют поршню свободно войти в блок. Для решения этой проблемы используются оправки поршневых колец — о данных приспособлениях, их типах, конструкции и применении узнайте из статьи.
Добавить в
Без категории (16) Купить оптом (23) Для МихМихалыча (123)
Черт.10
— расчетная ширина канавки шкива,— глубина канавки над расчетной шириной, — расчетный диаметр шкива,— глубина канавки ниже расчетной ширины, — расстояние между осями канавок, — расстояние между осью крайней канавки и ближайшим торцом шкива, — угол канавки шкива, — наружный диаметр шкива, — радиус закругления верхней кромки канавки шкива, — ширина шкива.
Черт.10
Таблица 2
Размеры, мм | ||||||||||||
для угла канавки | ||||||||||||
Сечение ремня | Но мин. | Пред. откл. | Номин. | Пред. откл. | 34° | 36° | 38° | 40° | ||||
Z | 8,5 | 2,5 | 7,0 | 12,0 | ±0,3 | 8,0 | ±1,0 | 0,5 | 50-71 | 80-100 | 112-160 | 180 |
А | 11,0 | 3,3 | 8,7 | 15,0 | ±0,3 | 10,0 | +2,0 | 1,0 | 75-112 | 125-160 | 180-400 | 450 |
-1,0 | ||||||||||||
В | 14,0 | 4,2 | 10,8 | 19,0 | ±0,4 | 12,5 | +2,0 | 1,0 | 125-160 | 180-224 | 250-500 | 560 |
-1,0 | ||||||||||||
С | 19,0 | 5,7 | 14,3 | 25,5 | ±0,5 | 17,0 | +2,0 | 1,5 | — | 200-315 | 355-630 | 710 |
-1,0 | ||||||||||||
D | 27,0 | 8,1 | 19,9 | 37,0 | ±0,6 | 24,0 | +3,0 | 2,0 | — | 315-450 | 500-900 | 1000 |
-1,0 | ||||||||||||
Е | 32,0 | 9,6 | 23,4 | 44,5 | ±0,7 | 29,0 | +4,0 | 2,0 Виртуальная лотерея кено с живым дилером минимальная ставка 10 рублей. | — | 500-560 | 630-1120 | 1250 |
-1,0 | ||||||||||||
ЕО | 42,0 | 12,5 | 30,5 | 58,0 | ±0,8 | 38,0 | +5,0 | 2,5 | — | — | 800-1400 | 1600 |
-1,0 |
2.5. Ширину шкива вычисляют по формуле
, (1)
где — число ремней в передаче. Наружный диаметр шкива вычисляют по формуле
. (2)
2.6. Схема построения условного обозначения шкивов приведена в приложении.
2.7. Шкивы должны быть изготовлены из материалов, обеспечивающих выполнение требуемых размеров и работу шкивов в условиях эксплуатации (наличие механических усилий, нагрев, истирание).
2.8. Отливки шкивов не должны иметь дефектов, ухудшающих их внешний вид. На поверхности отливок, подвергающихся механической обработке, допускаются дефекты по ГОСТ 19200-80 в пределах припуска на механическую обработку.
2.9. Допускаемое отклонение от номинального значения расчетного диаметра шкивов h11 по ГОСТ 25347-82, ГОСТ 25348-82.
2.10. Предельные отклонения угла канавки шкивов, обработанных резанием, должны быть не более:±1° — шкивов для ремней сечений Z, А, В.± — шкивов для ремней сечений С, D, Е, ЕО.
2.11. Предельные отклонения угла конусного отверстия — ± по ГОСТ 8908-81.
2.12. Предельные отклонения размеров необрабатываемых поверхностей для шкивов:из чугуна и стали — по 7-му классу точности ГОСТ 26645-85;из других материалов с расчетным диаметром:до 500 мм — по 16-му квалитету ГОСТ 25347-82;
св. 500 мм — по 15-му квалитету ГОСТ 25347-82, ГОСТ 25348-82.
2.13. Допуск биения конусной рабочей поверхности канавки шкива в заданном направлении на каждые 100 мм расчетного диаметра относительно оси должен быть не более:0,20 мм — при частоте вращения шкива до 8 с;0,15 мм — при частоте вращения шкива св. 8 с до 16 с;0,10 мм — при частоте вращения шкива св. 16 с
2.14. Допуск радиального биения поверхности наружного диаметра относительно оси посадочного отверстия — по 9-й степени точности по ГОСТ 24643-81 при контроле расчетного диаметра методом А. Радиальное биение наружного диаметра при контроле расчетного диаметра методом Б по ГОСТ 25069-81.
2.15. Допуск цилиндричности наружных диаметров — по 8-й степени точности по ГОСТ 24643-81.
2.16. Каждый шкив, работающий со скоростью свыше 5 м/с, должен быть сбалансирован.Нормы точности статической балансировки приведены в табл.3.
Таблица 3
Окружная скорость шкива, м/с | Допустимый дисбаланс, г·м |
От 5 до 10 | 6 |
Св. 10 » 15 | 3 |
15 » 20 | 2 |
20 » 30 | 1 |
2.17. Допуск торцового биения обода и ступицы относительной оси посадочного отверстия должен быть не грубее 10-й степени точности по ГОСТ 24643-81.
2.18. Концы валов для шкивов с цилиндрическим отверстием — по ГОСТ 12080-66; с коническим отверстием — по ГОСТ 12081-72; предельное отклонение диаметра ступицы по Н9.
2.19. Неуказанные предельные отклонения размеров обрабатываемых поверхностей: Н14; h14; ±.
2.20. Значение параметра шероховатости по ГОСТ 2789-73 рабочих поверхностей канавок шкива должно быть не более 2,5 мкм.
2.21. В шкивах со спицами ось шпоночного паза должна совпадать с продольной осью спицы.
2.22. Средний ресурс шкивов в эксплуатации для среднего режима работы устанавливается не менее 63000 ч до капитального ремонта, установленный ресурс — не менее 30000 ч до капитального ремонта.
2.23. Нерабочие поверхности металлических шкивов должны быть окрашены по ГОСТ 9.032-74 и ГОСТ 12.4.026-76.
2.24. Маркировка шкиваНа нерабочей поверхности каждого шкива должны быть четко нанесены краской: условное обозначение сечения ремня, расчетный диаметр, диаметр посадочного отверстия, марка материала и обозначение стандарта.
2.25. Маркировка тары — по ГОСТ 14192-77, при этом на ящике дополнительно указывают:условное обозначение шкива;число шкивов;дату упаковки.
2.26. Шкивы должны быть упакованы в ящики по ГОСТ 2991-85 или обрешетки по ГОСТ 12082-82.Консервация обработанных рабочих поверхностей — по ГОСТ 9.014-78. Срок действия консервации — 2 года.
Процесс изготовления двойного шкива
Из болванки отрезается заготовка требуемой длины.
Ее нужно просверлить по центру и установить на вал электродвигателя.
Суть процесса в том, что заготовка вращается на моторе, при этом нарезка посадочных отверстий под ремень выполняется болгаркой. Необходимо запустить двигатель и подойти к нему с такой стороны, чтобы направление вращения заготовки и болгарки были навстречу друг другу, в противном случае абразивные диски будут стираться практически без результата.
Сначала на заготовке нарезается ровный желоб, затем его нужно расточить под форму клиновидного приводного ремня. Во время работы последний необходимо постоянно примерять, пока он не войдет идеально.
Этим способом можно выточить одинарный, двойной, тройной и любой другой шкив. Процесс не быстрый, но дешевый. Цена вопроса болванка и пара абразивных дисков.
Как легко открутить шкив коленвала – простая инструкция
Итак, допустим, необходимо разобраться, как снять шкив коленчатого вала. Это не простая задача, особенно когда это происходит в первый раз. Давайте разберемся, как открутить шкив коленвала, и при этом не разлюбить свой автомобиль?
Почему могут возникнуть трудности?
Снятие шкива – это само по себе затруднение даже для специалиста, что уже говорить о новичке. Трудность может возникнуть при снятии болта или гайки, соединяющего шкив и коленвал. Дело в том, что направление резьбы при его откручивании совпадает с направление работы крутящегося момента во время работы двигателя. Таким образом, в момент работы двигателя болт постоянно затягивается, что в результате при демонтаже болта представляется серьезной проблемой. Трудность также может возникнуть при отсутствии нужного инструмента.
Откручиваем гайку шкива
Гайка, которая удерживает шкив на конце коленвала, говорит о том, что имеем работу с мотором классической версии, а именно машиной типа ВАЗ.
Итак, перед стартом работы необходимо приготовить нужный инструмент, а именно торцевой или накидной ключ на “36” или на “38”, также необходимо приготовить отрезок трубы примерно 30 см (позже узнаете зачем). Работу лучше выполнять над смотровой ямой.
Если же нет такой возможности, то лучше использовать домкрат и обязательно пенек (лучше перестраховаться).
Рычаг коробки передач устанавливаем в нейтральное положение, снимаем насвечники. Ключ устанавливаем так, что бы он уперся (в том случае, когда длины ключа не достаточно, применяется труба) в пол или в задний лонжерон по направлению движения коленвала.
Когда требования выполнены, необходимо поворотом ключа зажигания подавать кратковременные импульсы. Иногда гайка сидит так плотно, что с первого раза не получается ее сорвать. В основном она отпускается с третьей или четвертой попытки.
После того, как гайка сорвана, ее можно скрутить ключом.
Как открутить болт?
- Как правило, шкив крепится к коленвалу болтом только на переднеприводных автомобилях. Что бы открутить болт, удерживающий шкив на коленчатом вале, придется изрядно потрудиться, потому что добраться до болта, не просто. Перед началом необходимо приготовить необходимый инструмент: домкрат, головку под размер болта и рычаг с удлинителем, набор инструмента для автомобилиста и «козелок» (в роли козелка можно использовать пенек). Этап снятия выглядит примерно так:
- С правой стороны автомобиля в районе переднего колеса устанавливаем домкрат. Поднимает домкратом машину, и снимаем колесо;
- Под машину, возле домкрата подсовываем козелок или пенек (что есть под рукой). Это обеспечит надежность и безопасность выполнения снятия болта;
- В процессе работы уже будет понятно, что к болту не добраться. Открываем капот машины и снимаем все детали, которые препятствуют полноценному доступу. Снимаются, обычно, воздушный фильтр, защитный щеток мотора автомобиля и ремень генератора;
- Что бы открутить болт нужно зафиксировать коленвал. Для этого нужно застопорить зубья маховика. На блоке сцепления открываем заглушку и в образовавшееся отверстие вставляем монтировку или отвертку. Выполнять действия по удержанию блокировки маховика и при этом откручивать болт не совсем удобно одному. Можно попросить у кого-то помощи;
- Берем головку, подобранную под размеры болта, с удлинителем и дополнительным рычагом, просовываем ее под колесную арку и одеваем на болт;
- Поворачиваем рычаг против стрелки часов.
Кстати, не на всех автомобилях коленчатый вал движется по направлению стрелки часов. В некоторых моделях Хонда он имеет обратное направлении, а это значит, что болт нужно откручивать вправо.
В общей массе случаев болт поддается сразу, но если он еще на месте, то можно использовать рычаг немного длиннее, тогда точно получится.
Народные хитрости
- Каждое резьбовое соединение, кстати, не только по части автомобиля, можно раскрутить, предварительно смазав его специальным маслом, к примеру: ВД, подсолнечное масло, уксус тормозная жидкость.
- В редких случаях помогают легкие постукивания по граням болта и гайки молотком или ключом.
- Снятие болта или гайки – это еще не значит снятие шкива. Как открутить шкив коленвала без специального ключа? Шкив очень прочно сидит на валу, его можно снять при помощи монтировки или отвертки, аккуратно поддеть его в нескольких местах.
Видео “Как открутить шкив коленвала на Toyota”
Показано, как просто можно открутить гайку со шкива коленвала и заменить сальник на Toyota Town Ace Noah 3S-FE / Crankshaft Pulley Removal
Виды шкивов
За тысячелетия применения конструкторы разработали множество конструкций шкивов ременных передач. Их классификация проводится по различным признакам.
По типу применяемого ремня различают:
Клиновидные
Самый распространенный вид изделия. Применяются с клиновидными ремнями. Боковые щеки дают дополнительную площадь зацепления, увеличивая возможности передачи по крутящему моменту и скорости вращения.
Наклон канавки обязательно указывается на чертеже детали.
Для того, чтобы снизить габариты передачи или повысить ее мощность, параллельно запускают несколько ручьев. Такие шкивы называются многоручьевыми, они имеют соответствующее количество канавок. Иногда на такой шкив надевают единый ремень с несколькими клиновидными выступами. Это поликлиновая передача.
На чертеже допустимо дать подробно изображение одной канавки и указать их количество. Детализация остальных на чертеже не требуется
При аварийном превышении допустимой нагрузки начинается проскальзывание, защищающее оборудование от повреждения.
Клиноременные передачи позволяют передавать наибольший крутящий момент.
Зубчатые
На внутренней поверхности ремня имеются зубчатые выступы, соответствующие их по шагу зубья сделаны и на поверхности обода. Зубчатоременные пары не проскальзывают и могут передавать больший крутящий момент. Они отличаются также точностью передачи углового положения вала, поэтому применяются в газораспределительных механизмах двигателей внутреннего сгорания. Оборотной стороной является отсутствие защитной функции от перегрузок. Обод изготавливается путем фрезерования. Встречается и изготовление методом обкатки. На чертеже детали обязательно следует указать точные параметры зуба, его шаг, высоту, профиль.
Плоскоременные
Классическая конструкция, применявшаяся в самых первых передачах. Гасит вибрацию и динамические нагрузки от ведущего вала. Отличаются низкой шумностью, ограниченным моментом и скоростью вращения.
С помощью дополнительных роликов можно связывать ведомые и ведущие валы, находящиеся в разных плоскостях, не соосные, изменять направление вращения. Таким образом можно заменить карданные и червячные передачи. Чертеж такого изделия наиболее простой, однако на нем следует указать радиусы сопряжения обода и щечек, если они предусмотрены. Иногда щек не предусматривают, а профиль обода делают выпуклым. В этом случае на чертеже следует указывать его радиус.
Круглоременные
Проточка в ободе имеет полукруглый профиль. Такие ременные передачи используют при небольших предаваемых моментах и скоростях вращения. Они также позволяют изменят направление вращения и связывать оси, находящиеся в разных плоскостях. На чертежах таких деталей указывается лишь радиус проточки канавки.
Вариаторные
Это наиболее сложные по конструкции устройства. обод выполнен в виде конуса с конической перемещающейся щекой. Клиноременное кольцо имеет возможность перемещаться по конусу в осевом направлении, с меньшего радиуса на больший. Второй шкив имеет обратную конусность, и привод при этом на нем перемещается с меньшего радиуса на больший. При этом передаточное число передачи меняется. Щеки обеих шкивов могут двигаться и в обратном направлении, меняя передаточное число в обратную сторону.
Преимущество конструкции заключается в том, что передаточное число можно менять без остановки вращения и не снимая с привода нагрузки. По чертежу бывает сложно понять принцип действия устройства. Трехмерное моделирование позволяет дополнять модели кинематическими симуляциями, наглядно демонстрирующими взаимодействие деталей механизма.
Различают шкивы и по способу размещения на валу:
- Под втулку. Позволяют путем подбора втулки соответствующего внутреннего диаметра закрепить привод на любом стандартном валу. При повреждении посадочного места достаточно заменить втулку, что облегчает и ускоряет ремонт.
- Под расточку. Выпускаются с маленьким центральным отверстием. Его растачивают или рассверливают под диаметр вала. В случае повреждения сложно отремонтировать.
- Под фиксированный диаметр. Обычно снабжаются проточкой под шпоночное крепление или шлицами. Очень простой и быстрый монтаж и демонтаж. Требуют точного соответствия диаметров. Допускают изготовление облеченных деталей.
Где находится шкив коленвала
Шкив коленвала скрывается за генератором. В нижней части моторного отсека размещён диск, который плотно зафиксирован на валу сцепления, он и является шкивом. По конструкции этот сегмент разделяется на два вида: обычные или с демпфером. Последние имеют дополнительное внешнее массивное кольцо с резиновой прокладкой, что обеспечивает улучшенное поглощение вибрации. На первый взгляд процедура может показаться абсолютно простой. Однако есть несколько нюансов.
Необходимо зафиксировать коленвал так, чтобы он не вращался. Высокая сила сжатия крепёжных элементов также доставляет немало хлопот. При установке болт шкива закручивается с достаточно большим усилием. Чтобы он самопроизвольно не откручивался, степень зажатия постепенно увеличивается в процессе работы силового агрегата. Такая система крепления обуславливается необходимостью повышенной надёжности фиксации гаек. Ведь при случайном отвинчивании может произойти серьёзная поломка, из-за которой не избежать дорогостоящего ремонта.
