Выбираем и устанавливаем дворники своими силами

Установка щеток стеклоочистителя с креплением крючок

Пришло время, самостоятельно разобрать и снять крепление дворника. Это зависит от типа автомобиля, но на этот раз давайте посмотрим, как это легко сделать и что делать, когда его трудно снять.

При замене крепления дворника, проверьте совместимые продукты и заранее ознакомьтесь с подробной процедурой замены в руководстве по эксплуатации

Необходимо соблюдать осторожность

Поместите толстое сложенное полотенце или ткань на ветровое стекло, где прикреплена щетка. Это необходимо для предотвращения разрушения или растрескивания лобового стекла, когда рычаг падает.

За рычагом и узлом крепления, имеется небольшая заглушка, которую можно снять, медленно сдвинув вниз, одновременно нажимая на ограничитель.

Если не удается легко снять ограничитель, то соединение слегка залипает и крючок ограничителя не полностью удален. Он не оторвется, если немного застрял. Толкаем крючок стопора как можно сильнее. Если это не сработает, попробуйте использовать смазку или силиконовый спрей, но убедитесь, что стопорный крюк полностью снят.

Пример HTML-страницы

Как сняли щетку, верните рычаг и положите его на подготовленное полотенце.

Тип крючка с обратной стороны

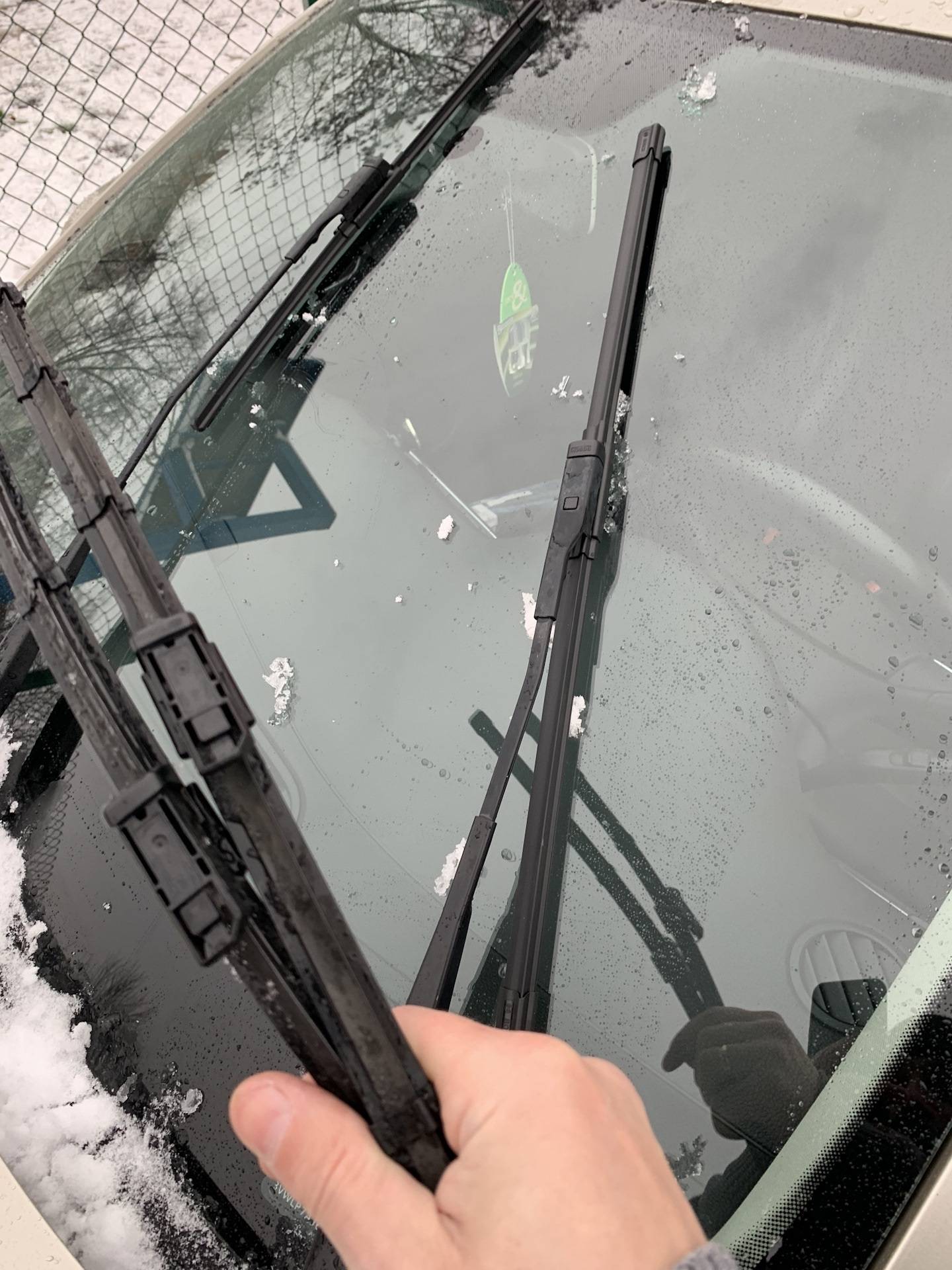

Начинаем менять старые дворники на новые.

Установите щетку и рычаг стеклоочистителя вертикальноНажмите на щетку в направлении стрелки, одновременно нажимая на ограничитель красного круга

Демонтаж щетки прошёл успешно

Смотреть видео, чтобы не допустить ошибок.

https://youtube.com/watch?v=o-XE219mm9k

Установка нового дворника

Структура монтажной части может отличается в зависимости от стеклоочистителя.

Достаточно зацепить ногтем или острым предметом планку, чтобы поднять крышкуПодняв крышку, зацепите U-образный крючок рычага

Перед заменой невозможно сделать его перпендикулярно рычагу, так как U-образный крюк не входит. Я установил так, чтобы рычаг и щетка были параллельны. Сделайте это интуитивно.

Чтобы рычаг и щетка были параллельны

Тип крючка с передней стороны

Рассмотрим вариант, как снять дворники крепление крючок с передней стороны.

Тип переднего крюкаПоднять крышкуСдвиньте щетку в сторону и снимитеРычаг стеклоочистителя вверх, а щетку вниз

Это видео, поможет вам разобраться, как снять старое изделие и установить новое.

Как снимать бескаркасные «дворники»

Перед снятием каркасных «дворников» тщательно очистите их крепления. Только после этого можно выполнять демонтаж самого устройства. Вам придется выполнить такие действия:

осторожно отвинтите крепежные шпильки;
теперь высуньте корпус щетки;
аккуратно снимите резиновые заглушки болтов;
отвинтите сами болты.

Обратите особое внимание на процесс откручивания болтов

Делать это нужно крайне осторожно, ведь чаще всего они соединены напрямую с моторчиком, который приводит их в движение. Если вы случайно повредите этот механизм, то даже самые качественные и дорогие модели «дворников» окажутся бесполезными

Если вы случайно повредите этот механизм, то даже самые качественные и дорогие модели «дворников» окажутся бесполезными.

3 Рекомендации при замене щеток стеклоочистителя

Какие бы щетки не стояли на стеклах вашего автомобиля, процедура их замены, как вы уже могли убедиться, не занимает много времени и не требует много усилий. Менять щетки стеклоочистителя рекомендуется не реже чем каждые 30 тысяч километров пробега, однако, если вас устраивает работа дворников, они не скрипят, не ржавеют и не деформируются, то не обязательно прибегать к замене, как этого требуют нормы. Кроме того, рекомендуется покупать фирменные дворники для своего автомобиля, так как в этом случае, их работа будет более надежной, да и менять их придется гораздо реже.

Еще один важный совет. При замене дворников обязательно накройте лобовое стекло плотным покрывалом. В случае непредвиденного падения дворника под действием пружины, это поможет сохранить стекло. И помните, что щетки стеклоочистителя – это важный механизм, от которого зависит безопасность водителя и пассажиров, поэтому ездить с неисправными дворниками запрещено законодательством. Если исходить из правил ГОСТа, то исправные щетки стеклоочистителя на автомобиле должны полностью очищать поверхность стекла за 5 ровных “взмахов”, если для этого им требуется больше времени, значит, скоро дворники придется менять.

Замена щеток стеклоочистителей является важной и, к счастью, достаточно простой частью ухода за своим автомобилем. Щетки необходимо менять не реже раза в год

Необходимость замены можно понять по износу резины и ее растрескиванию. Вы также начнете замечать, что щетки оставляют после себя воду, следы или просто неравномерно протирают стекло. Обычно разумно менять сразу обе щетки, учитывая то, что если износилась одна, то и другая скоро придет в негодность. Заменить щетки стеклоочистителей можно самостоятельно, воспользовавшись несколькими простыми шагами. Чтобы узнать, как это делается, переходите к чтению данной статьи.

Как установить новые дворники, подробно

Вначале на тыльной стороне дворника необходимо открыть защелку, после чего поднимите клипсу вверх на девяносто градусов. Придерживайте держатель одной рукой, а второй аккуратно оденьте дворник таким образом, чтобы через открытую клипсу прошел крючок держателя. Не делайте резких движений. Будьте очень осторожны, во избежание повреждения клипсы.

Когда крючок держателя продет в клипсу, установите на него стеклоочиститель, затянув крючок до упора в крепление, после чего опустите собачку клипсы вниз. Затем закрываем клипсу, окончательно зафиксировав дворник на держателе. Во время закрывания должен прозвучать щелчок. Теперь опускаем держатель так, чтобы стеклоочиститель плотно прилегал к стеклу.

В каких случаях требуется замена дворников

В процессе эксплуатации дворники быстро приходят в негодность, и теряют способность качественно выполнять свои функции.

Признаки, по которым можно понять, когда необходимо менять стеклоочиститель:

Признаки износаПричиныКак устранить
На стеклополотне появились продольные полосы1 – износилась кромка ленты;1 – замена стеклоочистителя;
2 – налипание мусора к каучуковой ленте2 – протереть ободок резинок.
Очищаются не все участки стеклаЛента становится деформированной под воздействием внешних факторов и не может полностью очистить профильЗамена резинового лезвия
Прыгающая щетка и вертикальные полосы на стеклеВозникает при расшатанности крепленияПроверяют исправность крепления или меняют щетку
Лопнувшая резина или люфт каркаса щеткиРабочая поверхность кромки установлена неправильноЗамена стеклоочистителя или корректировка оптимального угла
Мутное лобовое стеклоВ стеклоомывателе некачественная жидкость, неплотное прилегание щетки к стеклуПроверяют качество моющей жидкости или меняют детали

Если погнулась металлическая основа, которая держит всю конструкцию, стеклоочиститель меняют целиком.

Какие стеклоочистители лучше купить: советы покупателям

Будьте внимательны и не допускайте покупки подделок. Порой отличить их от оригинала крайне сложно. Но если потенциальный покупатель потратит время на изучение характеристик и особенностей, изложенных на официальном ресурсе производителя, то сумеет заметить даже незначительные отклонения от нормы: в цвете, размере, покрытии и других параметрах.

Перед приобретением стеклоочистителя обратите внимание на следующие критерии:

  1. Длина. Автомастера и дилеры традиционно рекомендуют ориентироваться на заводской комплект, установленный на машине. Но в последние годы набирает обороты тенденция покупать щётки разного размера. Специалисты допускают такой вариант, но отмечают, что по ходу движения они не должны мешать друг другу.
  2. Тип дворников. Приобретайте только вариант, соответствующий условиям эксплуатации.
  3. Крепления. Несовпадения типов крепления на авто и щётках не позволят надёжно закрепить их. А в некоторых случаях невозможно будет даже наживить их.
  4. Дефекты. Даже незначительные изъяны – это брак, который станет причиной снижения эффективности в процессе эксплуатации.
  5. Допопции. Чаще всего в эту категорию попадает новомодный подогрев. Но специалисты считают эту функцию нежизнеспособной – для мягких зим она не нужна, а в морозы из-за перегрузок выходит из строя.

Хорошие и правильно подобранные автощётки – это безопасные поездки в любую погоду. А значит стоит потратить время на изучение вопроса и купить самый лучший вариант из возможных.

Обзор щеток стеклоочистителя видео

Почему щетки изнашиваются

Своевременное использование дворников обеспечивает хорошую обзорность и сводит к минимуму возникновение каких-либо происшествий на дороге. В связи с этим за состоянием щеток стеклоочистителя необходимо следить. Если они перестали должным образом выполнять свои функции, их нужно заменить.

Рассмотрим процесс замены щеток стеклоочистителя на примере автомобиля ВАЗ. Скорее всего, многие владельцы машин отечественного производства успели заметить, что щетка заднего дворника приходит в негодность быстрее, чем щетки передних стеклоочистителей. Именно поэтому поговорим прежде всего о том, как снять заднюю щетку стеклоочистителя.

Объяснить относительно быстрый износ задней щетки дворника можно тем, что песок и другие загрязнения в виде микрочастиц и горюче-смазочных материалов поднимаются колесами автомобиля по поверхности дороги, а при выпадении осадков в силу аэродинамических характеристик кузова откладываются преимущественно на задней его части.

Процедура замены щёток стеклоочистителя

Отводим нижний рычаг от лобового стекла автомобиля. Для этого его необходимо поднять за место крепления данного элемента к держателю дворников, изготовленному из металла. Его необходимо довести до устойчивой позиции. Отметим, что используется пружина, поэтому рычаг нужно поднять до конца. В противном случае может произойти его возврат к начальному положению, причем в отдельных случаях это может привести к повреждению ветрового стекла.
Отсоединяем щётку стеклоочистителя, которая уже отработала своё
Обратите внимание на место стыка, в котором лезвие щётки соединяется с держателем. В этом месте расположена пробка из пластмассы, удерживающая лезвие
Необходимо нажать на данную пробку и отсоединить щётку (ниже приведено фото).

В некоторых случаях для замены дворников необходимо изменить положение специальных флажков, удерживающих щётку на месте.
Обязательно следите за тем, чтобы на протяжении выполнения процедуры замены резинок на дворниках нижний рычаг не ударил ветровое стекло, поскольку последствия могут быть крайне печальными. Иногда для защиты стекла лучше применить полотенце, что поможет избежать непредвиденных ситуаций.
Далее нужно заменить щетки стеклоочистителя

Их нужно вставить в держатель и осторожно повернуть новый резиновый элемент, чтобы крюк занял свое место. Затем крюк надо закрепить и вернуть уже весь дворник в базовую позицию на ветровом стекле.

Аналогичные действия повторяем с другим стеклоочистителем

Не забудьте проверить, не ошиблись ли вы при выборе правой и левой стороны.

Для наглядности мы публикуем также видео о том, как снять дворники (щетки стеклоочистителя) и заменить их легко и просто:

Производители задних щеток

Задние дворники производят практически все крупные производители стеклоочистителей. Каркасные стеклоочистители выпускают все производители, обычно они дополняют переходниками щетки из имеющегося ассортимента для лобовых стекол. Щетки со специфическим креплением — бескаркасные и пластиковые выпускают уже не все:Bosch

выпускает более 70 наименований специальных задних щеток. При этом Bosch выпускает каркасные задние щетки под отдельными артикулами. Пластиковые и каркасные маркируются Bosch Rear xxxH, где xxx — код щетки. Задние бескаркасные щетки маркируются как Bosch Aerotwin Rear AxxxH.

Второй по объему покрытия рынка — американская компания Trico

. Они более 100 лет специализируются на выпуске стеклоочистителей и имеют большую линейку задних щеток. Все задние щетки относятся к серии ExactFit, Каркасные с крючком имеют маркировку Trico ExactFit EFxx0, где xx — длина щетки в сантиметрах. Пластиковые и бескаркасные задние дворники (и некоторые каркасные со специальным креплением) маркируются Trico ExactFit EXxxy, где xx — длина щетки в сантиметрах. Общее количество артикулов задних щеток серии EX — порядка 30.

Valeo

иSWF (бренд принадлежит Valeo) выпускают меньший ассортимент, чем Bosch и Trico, но так же покрывают основные потребности рынка каркасными, пластиковыми (Valeo Silencio Rear и SWF Standard Rear ) и бескаркасными (Valeo Silencio Flat OE Rear и SWF VisioFlex OE Rear ) щетками.

Японская копания Denso

выпускает широкий спектр каркасных щеток (Denso DM-xxx, где xxx — длина в мм.) и несколько пластиковых Denso Rear(DRA-xxx и DRB-xxx, DRC-xxx где xxx — длина в мм. )

Устройство бескаркасной щетки

Если металлический или резиновый каркас дворника не имеет серьезных механических повреждений, то такую щетку можно отремонтировать своими руками. Чтобы качественно выполнить ремонт следует представлять устройство и принцип работы дворника стеклоочистителя автомобиля.

Резиновая лента для эффективного удаления воды делается достаточно эластичной и для возможности закрепления ее в дворнике применяют две упругие пластинчатые пружины. Пластины по длине равны длине резиновой ленты и вставляются с двух ее сторон в специально предусмотренные для этого пазы.

На концах упругих пластин сделаны прямоугольные выборки, а в основании ленты такие же по форме выступы. Таким образом, обеспечивается фиксация пластин в резиновой ленте, исключающая их перемещение.

Каркас щетки представляет собой несколько коромысел шарнирно соединенных между собой с помощью осей. Количество коромысел зависит от длины щетки и бывает их в каркасе от трех до семи штук. Оси зафиксированы в коромыслах заклепкой.

Для лучшей подвижности при соединении коромысел между ними вставляются пластиковые вкладыши, которые уменьшают износ коромысел и исключат скрип при работе дворника. В середине самого длинного коромысла запрессована ось для крепления за нее пластмассового адаптера — защелки.

Адаптеры необходимы для возможности установки щетки дворника на поводок (рычаг) стеклоочистителя любой модели автомобиля. Обычно новые щетки укомплектованы набором наиболее востребованных адаптеров, подходящим практически к любым автомобильным стеклоочистителям. Для фиксации адаптера на коромысле, достаточно одеть его на ось и с усилием надавить на него.

На фото профиля ленты хорошо видны три симметричных паза, проходящие по всей ее длине. Верхний паз предназначен для установки в него упругих пружинных пластин, которые придают резиновой ленте упругость и форму. В средний паз заводятся лапки зажимов коромысел, включая и фиксирующий. Нижний паз образует шейку ленты и обеспечивает возможность перекладывания рабочей части резиновой ленты при смене направления движения дворника во время очистки ветрового стекла автомобиля от осадков и грязи.

Бескаркасные щетки дворников применяются редко и обусловлено это их высокой стоимостью и узкой применяемостью. Каждая щетка выпускается для определенного узкого ряда моделей автомобиля. Они не универсальны.

Отличаются бескаркасные щетки от каркасных тем, что вместо системы коромысел используется плоская широкая подпружиненная металлическая пластина, на которой с помощью заклепок закреплены скобки-держатели ленты дворника.

Удаляет воду с поверхности лобового стекла автомобиля щетка дворника благодаря особой форме рабочего участка полотна резиновой ленты. На фотографии зафиксировано положение ленты при движении щетки дворника с лева на право, по направлению синей стрелки.

Читать далее: Правка и восстановление литых дисков своими руками

Как видно рабочее полотно резиновой ленты немного прогнуто таким образом, чтобы прямой ее угол был перпендикулярен к плоскости стекла. Таким образом, широкая часть полотна ленты удаляет толстый слой воды. Оставшуюся тонкую пленку воды, продавливая ее до стекла, удаляет прямой угол ленты.

При смене направления движения щетки, рабочая часть резиновой ленты щетки дворника перекладывается и уже продавливает тонкий слой воды другой прямой угол ленты. Таким образом, щетка дворника осуществляет чистку лобового стекла автомобиля при прямом и обратном ходе. Оставшиеся остатки воды после прохода щетки в виде микронной пленки из-за царапин на стекле и попадания мелких механических частиц быстро испаряются и стекло становится прозрачным.

Если при работе дворника рабочая часть ленты или ее часть принимает положение относительно поверхности очищаемого стекла, отличающееся от показанного на фотографиях, то стекло автомобиля будет оставаться непрозрачным или будут оставаться полосы воды.

Типовые неисправности

Оговоримся, что износ лезвий не является неполадкой. Замена щёток стеклоочистителя — это плановое мероприятие, которое рекомендуется проводить довольно часто: качественные модели демонстрируют сохранение потребительских свойств на протяжении 130 — 140 часов непрерывного хода.

Можно выделить такие типы неисправностей:

  • испортилось реле прерывателя: в этом случае щётки могут ходить,но водитель не сможет управлять режимами работы дворников;
  • перегорел мотор омывателя;
  • забились форсунки омывателя;
  • вышел из строя основной электродвигатель;
  • нарушена целостность рычага очистителя;
  • пробит бачок для омывайки или подающие магистрали;
  • сгорел блок управления очистителями.

Все указанные дефекты не требуют проведения сложного сервисного комплекса (достаточно заменить испорченные/изношенные компоненты), но в любом из этих случаев шофёр должен знать, как снять дворники с машины.

Как поменять щетки на дворниках

Правильно и быстро меняем щетки на стеклоочистителях

Щетки стеклоочистителей современных автомобилей – это очень важный элемент оснащения транспортного средства. Несмотря на кажущуюся простоту этого расходного элемента, от исправности щеток (в обиходе – «дворниками») зависит очень многое:

  • хорошая обзорность для водителя;
  • возможность осуществлять постоянный контроль за дорожной обстановкой;
  • эффективность управления машиной, маневрирования, торможения и т.д.;
  • поддержание лобового (а также – заднего) стекла в чистоте и исправности;
  • надежность и безопасность дорожного движения, в том числе – в условиях недостаточной видимости.

При хорошо работающих дворниках происходит эффективное удаление грязи и влаги с поверхности лобового стекла. Если же щетки изношены и продолжают работать, то через короткий промежуток времени на лобовом стекле могут появиться царапины, которые ухудшают прохождение света сквозь стекло и, следовательно, снижают качество реакции на окружающую обстановку.

Замена щеток стеклоочистителя – достаточно простой и нетрудоемкий вид работы, который под силу выполнить любому автовладельцу самостоятельно. Все что необходимо – изучить определенную информацию, разобраться, какой тип крепления щеток к дворникам применен на данной модели автомобиля и пошагово выполнить работу. Со второго раза уже никакие инструкции не потребуются.

Факторы, указывающие на необходимость замены щеток

Современные производители автомобильных запчастей и расходных материалов стараются максимально упростить владельцам уход за своими машинами. Так, новейшие модели дворников имеют на своем корпусе специальную отметку, так называемое «клеймо» в виде небольшого квадрата или треугольника. После установки новой детали на штатное место необходимо снять защитную пленку, а в процессе эксплуатации периодически проверять внешний вид отметки. Как только цвет ее поменяется, «выгорит», значит, пора менять запчасть.

Понять, нужна ли замена щеток стеклоочистителей, несложно и по другим признакам

Для этого следует периодически осматривать их, обращая особое внимание на следующее:

  • при работе дворников на стекле остаются следы грязи, полосы, разводы;
  • в «рабочей» зоне появляются достаточно большие неочищенные участки;
  • на стекле образуются узкие вертикальные полоски.

Следует также осматривать сами резинки щеток, чаще всего именно они изнашиваются вследствие потери эластичности, появления расслоений, сколов, микротрещин и т.п.

Различные виды крепления щеток стеклоочистителя

Прежде чем приступать к замене щеток необходимо приобрести новые детали. А для этого придется разобраться с типом крепления, применяемогодля конкретной машины. Как правило, используются следующие варианты:

  • типа «крючок»;
  • в виде бокового штыря;
  • «кнопочного» типа;
  • боковой зажим-фиксатор;
  • замок-штырь (чаще всего применяется на грузовых авто).

Простой порядок действий

Замена щеток стеклоочистителя – простая технологическая операция, с которой легко справится даже начинающий автомобилист. Все что нужно сделать, это снять старые, изношенные щетки и на их место установить новые изделия такой же длины и типа крепления. Порядок, следующий:

  • Рычаг поднимаем от стекла и фиксируем его в вертикальном положении.
  • Открываем заглушку, стопор, выполненный в виде специальной пластиковой крышки.
  • Одной рукой придерживаем щеткодержатель, а другой в это время тянем щетку вниз, выводим ее из-за зацепления с рычагом.
  • Устанавливаем на штатное место новую щетку и затягиваем ее плотно на штыре «до щелчка» или «до отказа».
  • Закрываем заглушку-стопор, проверяем прочность и надежность фиксации.

Работа выполнена, можно садиться за руль автомобиля!

Видео “Как заменить щетки стеклоочистителя “

Все автолюбители когда-то сталкивались с проблемой замены дворников. Но как бы парадоксально не звучало, это минутное дело может отнять у вас кучу времени и сил. Посмотрите это видео и узнайте как легко можно заменить их в домашних условиях.

На самом деле, пресловутые дворники, которые циклично ходят по поверхности стекла — это вершина айсберга. Попробуем лаконично описать весь механизм. Выделяют следующие ключевые компоненты.

  1. Электромотор: небольшой электродвигатель управляет ходом рычагов дворника в различных режимах. На автомобиле может быть установлена пара таковых, если заднее стекло также очищается и омывается.
  2. Рычаг стеклоочистителя: металлический элемент, на котором фиксируются щётки. Соединён с электродвигателем. Обеспечивает ход щёток.
  3. Лезвия стеклоочистителя: в обиходе именуются щётками; удаляют загрязнения и воду с лобового/заднего стекла. В настоящее время выполняются из силикона.
  4. Бачок с омывайкой.
  5. Форсунки подачи омывающей жидкости на стекло.
  6. Магистрали подачи омывающей жидкости: обычные резиновые шланги.
  7. Моторчик омывателя.
  8. Блок управления стеклоочистителем.

Очевидно, что это это очень сложный и чувствительный механизм. В силу различных факторов задача «как поменять дворники на машине» может выйти за рамки банального монтажа/демонтажа щёток. Управление процессом происходит с помощью салонных регуляторов, которые задают интенсивность хода стеклоочистителей, а также интервалы.

Оговоримся, что износ лезвий не является неполадкой. Замена щёток стеклоочистителя — это плановое мероприятие, которое рекомендуется проводить довольно часто: качественные модели демонстрируют сохранение потребительских свойств на протяжении 130 — 140 часов непрерывного хода.

Можно выделить такие типы неисправностей:

  • испортилось реле прерывателя: в этом случае щётки могут ходить,но водитель не сможет управлять режимами работы дворников;
  • перегорел мотор омывателя;
  • забились форсунки омывателя;
  • вышел из строя основной электродвигатель;
  • нарушена целостность рычага очистителя;
  • пробит бачок для омывайки или подающие магистрали;
  • сгорел блок управления очистителями.

Все указанные дефекты не требуют проведения сложного сервисного комплекса (достаточно заменить испорченные/изношенные компоненты), но в любом из этих случаев шофёр должен знать, как снять дворники с машины.

Как правильно установить щетки стеклоочистителя? Подготовка и замена

Замена очищающего приспособления — несложный, но ответственный момент. Подготовка к работе включает в себя такие этапы:

  • Изучите устройство “дворников”. Они состоят из держателя, нижнего рычага и щетки. Замене подлежат только щетки.
  • Замерьте размер щеток при помощи обычной линейки или рулетки. Это нужно сделать, чтобы заранее приобрести детали для замены. Можно поступить и по-другому: демонтировать “дворники” и прийти с ними в магазин автомобильных товаров перед тем, как установить щетки стеклоочистителя.
  • Обеспечьте свободный доступ к “дворникам”, чтобы беспрепятственно снять стеклоочистители.

Установка новых очищающих устройств производится по такому алгоритму:

Поднимите с лобового стекла нижний рычаг. Поднять рычаг нужно до конца, чтобы он не вернулся в первоначальное положение и не повредил лобовое стекло.
