Ремонт головки блока цилиндров (ГБЦ) на 16-ти клапанной ВАЗ-2112 своими руками

Ремонт гбц ваз 2112 16 клапанов своими руками постелей

telepnev вот почему другие то не могут искать то что им нужно?? ведь хотят в десятый раз одну тему создать и что бы народ им не ленясь все по полкам разложил. fanchaser у нас я такое тоже не встречал. потому если приспичит куплю головку. а вы уважаемый лучше фото выложите качественное постели и крышек. http://www.shop.razvertka.com.ua/razvertki-ruchnye/razvertki-ruchnye-celnye/razvertka-posteli-raspredvala-vaz-2108-2109 вот нашел. курс то нынче какой?? 4000 нашими выйдет в итоге. в принципе демократично. если сервис есть свой.

насколько я понял это развертка для 8в 24,98мм. Для 16в чет там не видать а по заводу валы с шейками 23.92 минимум по допуску все что менше бракуется ( вроде так по памяти) следовательно не подойдет, по поводу видео я это уже несколько раз давно пересмотрел, травников не вовсем прав. Завтро буду дома сниму и выложу все , благо имеется отличная макросъёмка. Может и павдо не всё так страшно

Добавлено спустя 18 минут 20 секунд:

Я тоже ко всем с большим уважением, извеняйте если что не так) я же говорю что шеснарь для меня неизвесность, местные мотористы легко копиталят 8в бошки , а за шеснари не бируться не в какую , вот и нескем обсудить будет она работать или нет, ну вобшем годать по кофейной гуще не будем, сниму выложу там будем подумать

есть ли возможность востановить постели распредвалов 16 кл. ? Мне попала 16кл гбц и решил перейти на 16 дыр. Но по постелям нет уверености что будут держать давление. Собсно я вот что думаю фрезануть головку и постель со стороны валов соответствено минимально сколько получится, взять вал с нормальными шейками и пастой для притирки клапонов постепенно притягивая все сельнее постель как можно равномернее проворачивая валы притереть их избавить от элипса постель, впускной лежа в гбц качая за края явно люфтит, притянешь его постелью чуток люфт проподает, собсно вопрос есть ли хоть какойто смысл в том что я задумал поможет ли ? Или может есть другие варианты? Могу снять видео как люфтит. Из доступности оборудования только фрейзер,

Если посмотреть те видяхи, что я кинул. У Скрипченко описано, как это всё делается и какой инструмент нужен, условия одним словом. У Травникова описана конструкция нашей 16 кл головы, и вывод там можно сделать такой, что голова одноразовая, нечего там точить.

За сылочки спосибо, ещё раз посмотрел, травников конечно авторитетнный моторист я к нему с уважением отношусь, и тем нимение не всегда прав, но это для другой темы , содня должен был выложить фотки и видео но не получилось остался на работе до дома недобрался, завтро или после завтро выложу постараюсь все промерить , вроде нутрометр подгонят. Скрипченко тоже респект , но у него речь о 8кл, пока для шесноря ничего ни где не видел в инете

Добавлено спустя 15 минут 16 секунд:

Re: востановление постелий гбц ваз 16кл

есть ли возможность востановить постели распредвалов 16 кл. ? Мне попала 16кл гбц и решил перейти на 16 дыр. Но по постелям нет уверености что будут держать давление. Собсно я вот что думаю фрезануть головку и постель со стороны валов соответствено минимально сколько получится, взять вал с нормальными шейками и пастой для притирки клапонов постепенно притягивая все сельнее постель как можно равномернее проворачивая валы притереть их избавить от элипса постель, впускной лежа в гбц качая за края явно люфтит, притянешь его постелью чуток люфт проподает, собсно вопрос есть ли хоть какойто смысл в том что я задумал поможет ли ? Или может есть другие варианты? Могу снять видео как люфтит. Из доступности оборудования только фрейзер,

кстати станок ихний на катором они работают ВС-5А ДЛЯ КОренных постелий блока ,для коленвала . Минимальная фреза 28мм , не подходит вобщем , позвонил ради интереса они такого не делают, а если и делали это 4000км от меня, бесмысленно, гдц мне досталась на халяву , вал впускной люфтит поже выложу фото видео, хочу попытаться востановить, я делитант(как это слово пишеться правельно)) в этом ,но вопрос пытаюсь изучить , и пока ясно только одно все кричат что не востанавливается а тупо меняется на новую, вариант не для меня

Источник

Этапы ремонта на 8 и 16 клапанном авто

Устранение течи моторной жидкости

Извините, в настоящее время нет доступных опросов. Протечка моторной жидкости из ДВС 8 или 16 клапанов — это важный симптом, при котором головке блока цилиндров необходим ремонт. Обычно утечка жидкости происходит из-под заглушки. Она находится непосредственно на ГБЦ на задней части мотора. Обычно причина утечки лежит в изношенных уплотнительных кольцах.

  1. Для того чтобы произвести замену заглушки, необходимо скрутить три болта со шпилек.
  2. Сделав это, из места установки можно демонтировать уплотнительную резинку.
  3. Уплотнительные прокладки отечественного производства лучше не использовать, поскольку их качество оставляет желать лучшего. Для того чтобы обезопасить себя от необходимости замены кольца еще раз, лучше использовать герметик. Для большего удобства герметик можно набить в медицинский шприц.
  4. Выдавите немного герметика в место установки заглушки. Подождите пять минут, после чего установите новую прокладку на место, а затем установите заглушку.

Запрос вернул пустой результат.

Замена узла

Если уж так случилось и вам приходится произвести не ремонт, а замену головки блока цилиндров 2110 8 клапанов, а навыков проведения таких ремонтных работ у вас нет, то вам пригодится наша инструкция:

  1. Откройте капот авто и отключите минусовую клемму аккумулятора.
  2. Под днище авто подставьте емкость для сбора отработанного расходного материала. Найдите пробку слива хладагента и открутите ее. Вам нужно подождать некоторое время, пока антифриз не сольется полностью, обычно это занимает не более 15-20 минут.
  3. После этого отключите тросик привода дроссельной заслонки и приемную трубку, а также провода, расположенные с левой стороны ГБЦ мотора 8 клапанов. Кроме того, вам также потребуется демонтировать разъемы датчиков контроля температуры антифриза и давления моторной жидкости. Не забудьте отсоединить и патрубки охладительной системы.
  4. Далее, чтобы снять головку блока, следует произвести демонтаж ресивера с дроссельным узлом. Помимо этого вам понадобится произвести демонтаж таких механизмов и узлов, как впускной коллектор, устройство для накопления бензина с форсунками и всеми патрубками, крышку ГБЦ.

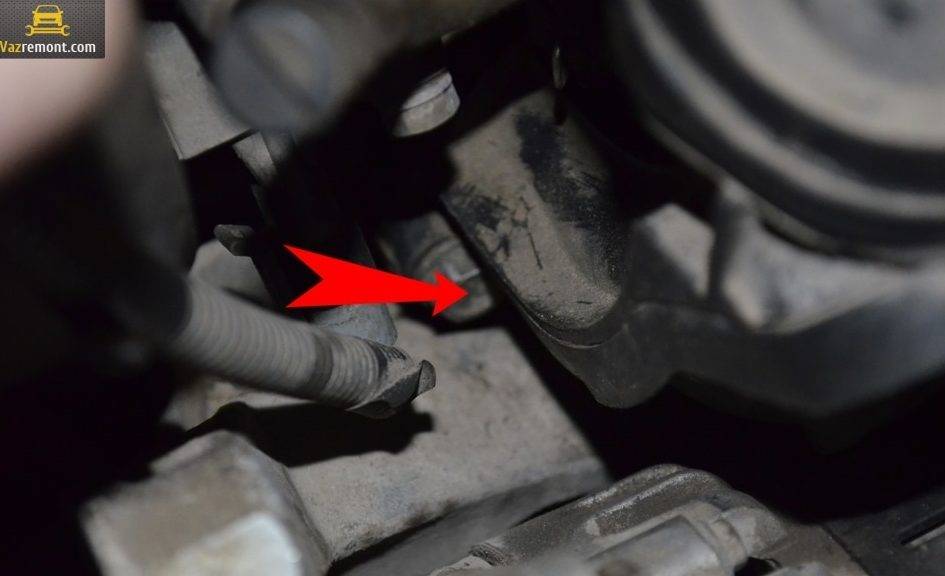

  5. Затем, при помощи гаечного ключа, снимите болт кронштейна задней опоры непосредственно мотора. Также следует открутить зубчатые диски распределительных шкивов, а после этого — заднюю крышечку ремешка привода газораспределительного механизма.
  6. Чтобы произвести снятие ГБЦ, впускной и выпускной коллекторы снимать не обязательно. Для демонтажа головки используйте шестигранный ключ на «10»: открутите все болты, которые крепят верхнюю часть двигателя. Болты необходимо демонтировать вместе с шайбами. Открутив болты, снимите ГБЦ вместе с прокладкой головки.
  7. Учтите, что прокладка — одноразовая, поэтому при каждом снятии головки ее нужно заменять. Установите новую прокладку. После этого возьмите рабочую крышку блока и установите ее, смазав торцевую часть герметиком. Все действия по сборке нужно проводить в обратном порядке.

Запрос вернул пустой результат.

Замена компенсаторов

Проверив, сколько толкателей в системе работают неисправно, можно отправиться в автомобильный магазин и приобрести новые детали на Приору 16 и некоторые расходники: сальники, заглушки для распределительного вала, анаэробный герметик.

  1. Начинается работа со снятия воздушного фильтра, проводки, которая будет мешать вам демонтировать катушку и впускной коллектор. Также снимите дроссельную заслонку. Сложнее всего будет демонтировать коллектор – его крепление расположено под генератором. Чтобы добраться до него, следует открутить крепеж генератора и снять его ремень. Подходящим инструментом отодвиньте генератор Лада Приора в сторону;

После такого ремонта компенсаторов стук может остаться. Если прошло много времени, а дефект никуда не девается, то стоит проверить саму ГБЦ. Возможно, гидрокомпенсаторы стучат из-за отсутствия нужного количества смазочной жидкости. Проверить масляные каналы в ГБЦ. Если они засорены, то придется их чистить.

Работа двигателя после замены ГК:

Как поменять своими руками?

Если вы ознакомитесь с приведенной ниже инструкцией, то учитывая все нюансы, сможете самостоятельно заменить уплотнитель на 16 клапанной ВАЗ 2112.

Инструменты и материалы

Итак, если меняем прокладку своими руками, перед выполнением задачи готовим следующее:

  • комплект накидных ключей;
  • свежее моторное масло и охлаждающая жидкость, если расходные материалы перемешались;
  • динамометрический ключ, с его помощью будет выполняться затяжка болтов ГБЦ;
  • емкость для сбора отработанной жидкости;
  • две отвертки — с крестовым и плоским наконечником;
  • чистая ветошь.

Канал Basile фомин обнародовал ролик, в котором продемонстрирована процедура замены прокладки головки блока в двигателе ВАЗ 2112.

Алгоритм действий

Ниже разберем, как производится снятие и установка ГБЦ в автомобиле ВАЗ 2112 для ремонта прокладки:

Машина загоняется в гараж с ямой либо на эстакаду. Потребуется удобный доступ к днищу автомобиля.
Откройте капот машины и обесточьте бортовую сеть, для этого надо гаечным ключом ослабить болт на минусовой клемме аккумуляторной батареи и демонтировать ее.
В заранее подготовленную тару сливается охлаждающая жидкость, для этого выкручивается сливная пробка.
Если процедура замены выполняется сразу же после поездки, то вам следует сбросить давление в топливной магистрали транспортного средства. Чтобы сделать это, нажмите за фиксатор и отключите кабели, подсоединенные к бензонасосу.
Затем от выпускного коллектора отключается впускная магистраль выхлопной системы. Производится демонтаж термостата. Для этого следует ослабить крепежные хомуты на патрубках и отсоединить их.

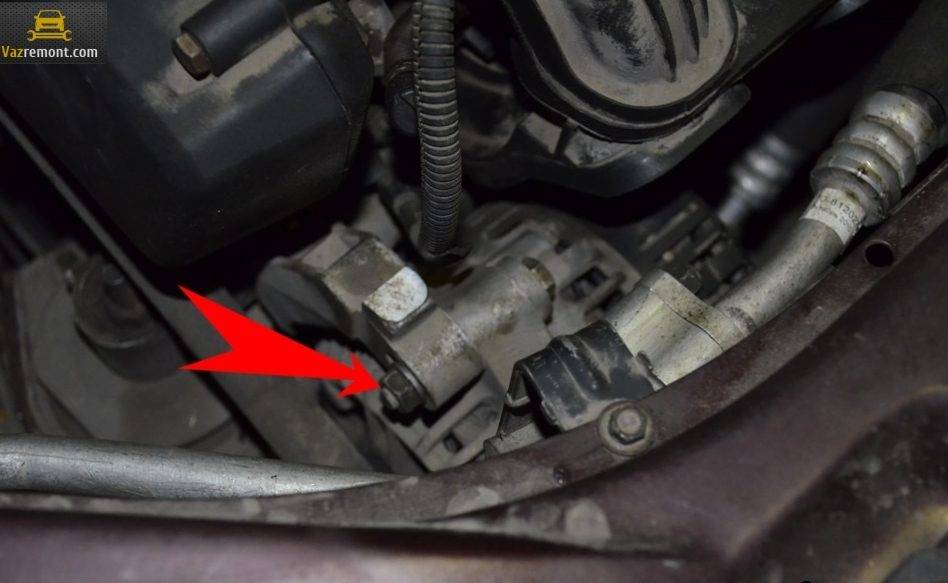

Когда гайки, фиксирующие кронштейн, будут выкручены, его надо отвести в сторону. Производится демонтаж головки блока цилиндров с распределительными валами. Для этого динамометрическим ключом надо выкрутить все болты, фиксирующие ГБЦ. С головкой осуществляется снятие корпуса подшипниковых устройств и топливной рампы.
После этого выполняется снятие контроллера давления моторной жидкости в силовом агрегате, а также ДПКВ. Предварительно от этих устройств надо отсоединить разъемы с проводами.
Ослабьте винт натяжительного ролика и произведите демонтаж ремня газораспределительного механизма. Зубчатый шкив, на котором устанавливается ремешок, необходимо закрепить, чтобы не допустить его проворачивания. Выкрутите фиксирующий винт и демонтируйте его с шайбой.

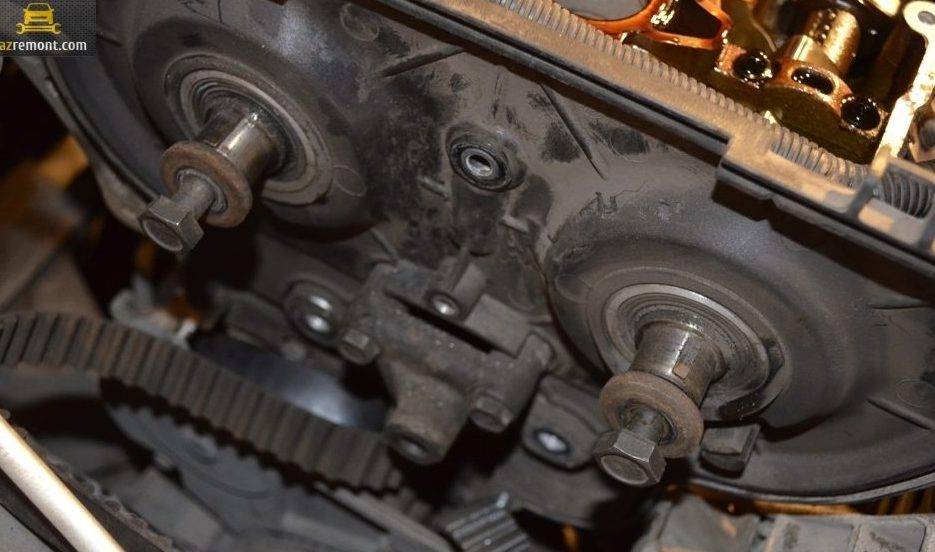

Затем, используя подготовленные отвертки, выполните снятие диска с распределительного вала.
Отсоедините все магистрали охладительной системы от двигателя авто, демонтируйте контроллер температуры антифриза в моторе. Выкрутите все винты, крепящие головку вместе с шайбами. Выполняется снятие устройства со старой прокладкой. Производится очистка поверхностей в месте соприкосновения головки с блоком от остатков уплотнительной резинки и грязи, чтобы не допустить их попадания в силовой агрегат. Произведите чистку резьбовых отверстий от остатков охлаждающей жидкости и смазочного вещества.
Выполняется установка новой прокладки по направляющим элементам. При этом учтите, что отверстие для поступления моторной жидкости должно быть установлено так, как на изображении ниже.
Перед монтажом головки БЦ необходимо удостовериться в том, что все отметки на валах совпадают.
После установки головки блока производится натяжка болтов, фиксирующих ее. Винты затягиваются в определенной последовательности, как показано на схеме — сначала центральные детали, затем боковые. Процедура натяжки осуществляется в несколько этапов. Сначала все болты затягиваются с усилием 20 Н·м. Затем винты надо затянуть динамометрическим ключом на 70-85 Н·м

Важно, чтобы момент силы был одинаковым для всех болтов. Далее каждый винт закручивается на 90 градусов, а после того, как все детали будут затянуты, их надо провернуть еще раз на 90 градусов

Для затяжки обязательно используется динамометрический ключ, поскольку правильно установить болты и закрутить их без этого инструмента не выйдет.
Процедура сборки всех компонентов и подключения магистралей выполняется в обратном порядке. Когда установка будет завершена, производится регулировка клапанов и натяжка ремешка газораспределительного механизма.

  • Вороток с трещоткой;
  • Силовой вороток;
  • Головка на восемь, десять, тринадцать;
  • Два рожковых ключа на семнадцать;
  • Накидной ключ на пятнадцать;
  • Мощный магнит;
  • Герметик;
  • Динамометрический ключ;
  • Таз для сбора жидкости;
  • Шлицевая и крестовая отвертки;
  1. Откройте капот и выкрутите четыре болта крепления декоративной накладки двигателя. Болты под головку на восемь.

Гидравлические толкатели

Приводятся в движение клапаны при помощи кулачков на распределительных валах и гидротолкателями. Эти элементы находятся внутри направляющих отверстий. При помощи гидротолкателей получается автоматически устранить зазоры в механизме клапанов. Поэтому при эксплуатации автомобиля не требуется проводить настройку тепловых зазоров клапанов.

Чтобы гидротолкатели работали в нормальном режиме, из системы смазки поступает к ним масло. Оно подается по специальным каналам в блоке ДВС и ГБЦ. Масло проходит по этим каналам и для смазки шеек на распределительных валах. В канале имеется клапан, с помощью которого масло не сливается сверху после того, как двигатель глушится. Это позволяет поддерживать работу системы в нормальном режиме до полной остановки.

Читать также: Кто отвечает за перегруз по осям

Конструктивные особенности

Основная деталь двигателя — блок цилиндров (каталожный номер 11193-1002011), также отличается размерами от своего предшественника. Он имеет заводскую окраску синего цвета. Его высота, расстояние от оси коленвала до верхней плоскости, стала составлять 197.1 мм, против 194.8 мм на модели 2112.

Изменились размеры отверстий для болтов крепления головки блока, они с тали с резьбой М10×1.25. Опоры коренных подшипников на 124-ом моторе, со второй по пятую, стали оборудованы каналами, предназначенными для подачи масла, охлаждающего поршня во время работы.

Коленвал устанавливаемый такой же, как и на моделях 21126 и 11194, с отлитой на шестом противовесе маркировки 11183. За счет радиуса кривошипа 37.8 мм, обеспечили ход поршня 75.6 мм. На валу устанавливается шкив зубчатый, для ременного привода ГРМ. На ремне шириной 25.4 мм, имеются 136 зуба, параболической формы. Ресурс ремня —45 000 км пробега.

Шкив предназначен для привода дополнительных агрегатов с помощью клинового ремня. Применяются ремни трех типов, отличающиеся длиной, в зависимости от оборудования:

  • Если привод только на генератор — длина ремня 742 мм.
  • При наличии гидроусилителя руля — 1115 мм.
  • При наличии ГУРа и кондиционера 1125 мм.

Шкив сконструирован таким образом, что выполняет роль демпфера, снижая крутящие нагрузки, действующие на вал. Еще одна функция — определение положение коленчатого вала, при помощи датчика и зубчатого колеса, вмонтированного в демпфер.

На предыдущих моделях ВАЗ 16v без выемок или с выемками меньшей глубины, в такой ситуации, существовал риск загнуть клапана, что приводило к дорогостоящему ремонту. Так что, опасения и часто возникающие вопросы — гнет ли клапана на этом двигателе, снят.

Маслосъемные и компрессионные кольца производятся из стали или чугуна. Соединение поршней и шатунов осуществляется при помощи пальцев плавающего типа, диаметром 22 мм, длиной — 60.5 мм, с фиксацией стопорными кольцами. Пальцы и шатуны заимствованы от модификации ВАЗ 2110.

Головка блока на 16 клапанный мотор ЛАДА 21124 имеет увеличенную площадку стыковки фланца впускного коллектора. Оба распределительных вала, для выпускных и впускных клапанов, как и сами клапана, пружины, гидрокомпенсаторы также сохранились от предыдущей модификации двигателя.

Для того, чтобы избежать путаницы валы промаркированы цифровым кодом. Если он заканчивается на 14, то это вал выпускных клапанов, если на 15, то это впускной вал.

Еще одно отличие — на впускном валу, присутствует необработанная полоса, рядом с первым толкателем. Добавив в конструкцию гидрокомпенсаторы, производитель ушел от необходимости производить обслуживание клапанов в плане регулировки. Но, они весьма чувствительны к чистоте и качеству смазки. Некачественное масло быстро выведет детали из строя и подлежат замене, такой ремонт ВАЗ 124 не предусмотрен.

Пружинно-клапанная группа аналогична модели 2112. Клапана с одной пружиной и стержнями диаметром — 7 мм (на восьмиклапанных головках их диаметр — 8мм). На распредвалы установлены зубчатые шкивы с метками для установки фаз газораспределения. По сравнению с моделью 2112, метки смещены друг относительно друга на 2°.

Так же как и валы, шкивы имеют отличия в конструкции и в маркировке — на впускном, с задней стороны приварена планка, на выпускном она отсутствует. Оба шкива имеют на ступице метки в виде кружочков.

Правильная натяжка ремня производится посредством опорного и натяжного роликов с ребордами (для исключения возможности соскальзывания).

Прокладка ГБЦ производится из материала, не содержащего асбест. Отверстия под цилиндры выполнены с металлическим кантом.

Впускной коллектор объединен с ресивером и выполнен из пластика.

Впервые в автомобилях семейства ВАЗ 2110, установили каталитический нейтрализатор, объединенный с выхлопным коллектором. В зависимости от того под какие требования EURO 4 или 5 предназначен 124 мотор, устанавливается свой тип коллектора.

Обновилась конструкция топливной рампы, её начали производить из нержавеющей стали. Из топливной системы убрали сливную линию, вместо неё, для сброса излишнего давления установили перепускной клапан на насосе. Для подачи топлива непосредственно в цилиндры, применялись форсунки производства Бош и Сименс.

Катушки зажигания установили на свечи, каждой свече индивидуальная катушка, с дополнительной фиксацией к клапанной крышке. При таком способе высоковольтные провода стали не нужны, а управление зажиганием стало осуществляться блоками управления Бош М7.9.7 или российской Январь 7.2, предназначенными для EURO-4 и 3.

Признаки и причины

Стоит оговориться, что перечисленные ниже признаки могут не указывать прямо на необходимость выполнения капитального ремонта, а говорить лишь о неисправности отдельных узлов и механизмов автомобиля. Но если одновременно появилось несколько описанных фактов, а пробег после последнего ремонта значительный, то, скорее всего, они будут указывать как раз на потребность в капремонте. Итак, к ним относится:

  • стук в кривошипно-шатунном механизме;
  • снижение уровня и/или давления масла в двигателе;
  • повышенный расход масла;
  • из выхлопной трубы машины выходит газ темно-синего или фиолетового цвета;
  • значительно упала компрессия (для ее измерения необходимо воспользоваться специальной аппаратурой в домашних условиях или на СТО).

Теперь рассмотрим, что может вызывать необходимость выполнения капитального ремонта, то есть причины этого:

  • загрязнение и/или старение масла в картере двигателя, закоксовывание последнего (в некоторых случаях возможно использование некачественного масла, попросту говоря, подделки);
  • полный или частичный выход из строя подшипников скольжения в кривошипно-шатунном механизме или вкладышей коленвала;
  • компрессия может упасть по нескольким причинам — износ колец поршня, прогорание клапанов или прокладки ГБЦ;
  • расход моторного масла также может быть вызвано разными причинами — выход из строя маслосъемных колпачков, закупоривание сгоревшим маслом маслосъемных колец и так далее.

Обычно описанные выше причины не появляются сразу. Они являются результатом естественного износа отдельных частей двигателя, а также того, что автовладелец не выполнял вовремя регламентные работы по восстановлению узлов и систем машины. Поэтому, чтобы отсрочить выполнение капитального ремонта необходимо следовать нескольким простым правилам:

  • контролировать уровень и состояние масла в картере двигателя;
  • не допускать значительного перегрева двигателя (не ездить на высоких оборотах и следить за исправной работой системы охлаждения);
  • заливать качественное топливо;
  • не перегружать двигатель в продолжительном режиме;
  • не допускать длительной работы двигателя на холостых оборотах;
  • стараться избегать динамичной езды с резкими разгонами и торможениями.

Этими, казалось бы элементарными, правилами, к сожалению, пренебрегают многие автолюбители. А это приводит к весьма печальным последствиями для машины, и значительным финансовым затратам для их владельцев.

Что такое ГБЦ?

Головка блока цилиндров – один из главных агрегатов двигателя. Она состоит из крышки, которая служит для защиты внутренних деталей от внешних воздействий окружающей среды. Изготавливается ГБЦ путем точечного литья из чугуна или сплава алюминия. Чтобы убрать остаточное напряжение, возникающее на этапе литья, изделие искусственно старят с помощью механической обработки.

Нижняя часть ГБЦ более расширенная, таким образом, она надежнее защищает внутренности блока. Внутри поверхность головки идеально гладкая. Агрегат состоит из большого количества элементов.


Строение ГБЦ Лада Приора

В верхней части ГБЦ отведено место под корпуса подшипников распредвалов, пружин клапанов, втулок и опорных шайб, а также для механизма газораспределения. Так как головка состоит из большого количества деталей, процесс сборки и разборки ГБЦ очень трудоемкий. В совокупности детали агрегата преобразуют энергию при сгорании топлива в механическую, благодаря которой осуществляется движение автомобиля.

Проверка обратного клапана ГБЦ

При разборе толкателя вы наткнетесь на обратный клапан ГБЦ, в котором присутствует шарик с пружиной. Осмотрите обратный клапан ГБЦ, если эти элементы повреждены, то здесь поможет только замена толкателя. Обратный клапан ГБЦ вместе с его компонентами можно заменить целиком, но найти эти детали можно далеко не в каждом автомобильном магазине. Они не пользуются спросом, так как он редко выходит из строя.

Когда будете осматривать обратный клапан, проверьте, сухой ли он или нет. Если гидрокомпенсатор работает исправно, то обратный клапан должен быть в масле. Можно залить в него смазку и посмотреть, почему уходит масло.

Регулировка тепловых зазоров в клапанном механизме Ваз 2110-2111-2112

Замер и регулировку зазоров проводим на холодном двигателе.

Выводим наконечник троса привода дроссельной заслонки из кронштейна.

Ключом «на 10» отворачиваем две гайки крепления кронштейна троса привода дроссельной заслонки ваз к ресиверу (только для двигателя ВАЗ-2111)…

…и снимаем его.

Крестообразной отверткой ослабляем хомуты крепления двух отводящих шлангов вентиляции картерных газов и снимаем шланги со штуцеров клапанной крышки ваз 2110.

Крестообразной отверткой ослабляем хомут крепления подводящего шланга вентиляции картерных газов и снимаем шланг.

Ключом «на 10» отворачиваем две гайки крепления клапанной крышки.

Снимаем клапанную крышку…

В отверстиях клапанной крышки установлены резиновые уплотнительные втулки.

Снимаем прокладку клапанной крышки ваз 2111.

Снимаем переднюю крышку ремня привода ГРМ (см. Замена ремня привода газораспределительного механизма (ГРМ) на двигателях ВАЗ-2110, -2111).

Порядок проверки и регулировки зазоров в механизме привода клапанов ваз 2112 следующий.

Поворачиваем коленчатый вал по часовой стрелке до совмещения установочных меток на зубчатом шкиве распределительного вала и задней крышке ремня привода ГРМ (см. Замена ремня привода газораспределительного механизма (ГРМ) на двигателях ВАЗ-2110, -2111).

Затем поворачиваем коленчатый вал еще на 40–50° (2,5–3 зуба на шкиве распределительного вала ваз 2110). В этом положении валов проверяем набором щупов зазоры у первого и третьего кулачков распределительного вала.

Зазор между кулачками распределительного вала лада 2111 2110 и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм – для выпускных. Допуск на зазоры для всех кулачков составляет ±0,05 мм.

Если зазор отличается от нормы, то на шпильки корпусов подшипников распределительного вала устанавливаем приспособление для регулировки клапанов.

Вводим «клык» приспособления между кулачком и толкателем.

Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу ).

Нажимая вниз на рычаг приспособления, утапливаем «клыком» толкатель и устанавливаем между краем толкателя и распределительным валом ваз 2111 фиксатор, который удерживает толкатель в нижнем положении.

  • Утапливание толкателей клапанов при замене регулировочной шайбы
  • 1 – приспособление
  • 2 – толкатель
  • Фиксирование толкателей клапанов при замене регулировочной шайбы
  • 1 – фиксатор
  • 2 – регулировочная шайба

Поднимаем рычаг приспособления в верхнее положение.

Пинцетом через прорезь поддеваем и извлекаем регулировочную шайбу.

При отсутствии приспособления для регулировки клапанов можно воспользоваться двумя отвертками.

Мощной отверткой, опираясь на кулачок, отжимаем толкатель вниз. Вставив ребро другой отвертки (с жалом шириной не менее 10 мм) между краем толкателя и распределительным валом, фиксируем толкатель.

Вынимаем пинцетом регулировочную шайбу.

Зазор регулируем подбором толщины регулировочных шайб. Для этого микрометром замеряем толщину шайбы. Толщину новой регулировочной шайбы определяем по формуле:

  • Н = В+(А–С), мм
  • где А – замеренный зазор
  • В – толщина снятой шайбы
  • С – номинальный зазор
  • Н – толщина новой шайбы.

Толщина шайбы маркируется на ее поверхности электрографом.

Новую шайбу устанавливаем в толкатель маркировкой вниз и убираем фиксатор

Еще раз проверяем зазор. При правильной регулировке щуп толщиной 0,20 или 0,35 мм должен входить в зазор с легким защемлением.

Последовательно поворачивая коленчатый вал на пол-оборота, регулируем зазоры остальных клапанов ваз 2112 в последовательности, указанной в таблице:

Угол поворота коленчатого вала от положения совмещения меток, град.

Кулачки

выпускной

(зазор 0,35 мм)

впускной

(зазор 0,20 мм)

40–50

220–230

400–410

580–590

При достаточно большом пробеге вашей ВАЗ 2110-2112 приходится иногда регулировать клапана, чтобы избежать зажатых или наоборот — стучавших клапанов. Конечно, это касается только 8-клапанных двигателей, так как на 16-клапанных установлены гидрокомпенсаторы, которые исключают какие-либо регулировки тепловых зазоров.

Если вы решили отрегулировать тепловые зазоры между кулачками распредвала и толкателями клапанов своими руками, то вам понадобится как минимум следующий инструмент:

  • рейка для регулировки клапанов ВАЗ 2110 (модель для 2108) с упором
  • пинцет или длинногубцы
  • отвертка тонкая плоская
  • головка на 10 мм и вороток
  • набор щупов от 0,05 до 1 мм

Так как данная процедура достаточно емкая в плане изложения информации, то я решил сделать подробный видео отчет по проделанной работе и выложить все в этой статье. Ознакомиться с ним можно ниже.

Гнет ли клапана Лада Гранта при разрыве ГРМ?

Обрыв ремня ГРМ приводит к деформации клапанов

Основная проблема владельцев Лада Гранта с 8-ми клапанным двигателем — необходимость капитального ремонта мотора в случаях обрыва ремня ГРМ. Несмотря на то, что Гранта спроектирована на основе Лады Калины, которая имеет надежный двигатель с точки зрения подверженности его разрыву клапанов, при возникновении подобной ситуации проблем не избежать.

Многочисленные отзывы о Ладе позволяют сделать вывод, что основная причина кроется в клапанной системе (8 или 16). Для моторов с 16 клапанами предусмотрено наличие удлиненных поршней с углублениями внутри ДВС. Проще говоря, при разрыве ремня ГРМ клапаны не встречаются с работающим поршнем, а падают в эти пазы. Иная ситуация складывается с Лада Гранта Лифтбек с 8 клапанным двигателем.

В моторе Лады Гранты присутствует облегченная поршневая система. Она повышает мощность автомобиля при движении на высоких скоростях, однако снижает скорость разгона на коротких дистанциях. Для достижения такого результата потребовалось укоротить поршни ДВС. Таким образом, разрыв газораспределительного ремня приводит к тому, что клапаны гнутся.

Такая же проблема может возникнуть и с двигателем Лады Приоры (или ВАЗ-11186). Однако она имеет широкий ремень ГРМ, что снижает риски выхода из строя клапанной системы практически к минимуму, независимо от того, 8 или 16 клапанов используется

Важно иметь в виду, что разрыв ремня — очень редкая ситуация. Она может возникнуть в случае, если автомобиль или начинает движение при буксировке. Чтобы избежать ситуации, когда двигательная система выходит из строя вследствие разрыва клапанов, необходимо раз в 30 000 км не только проверять состояние, но и производить регулировку клапанов

Это не зависит от того, 8 или 16 клапанов при этом используется. Также в случае выхода их из строя незамедлительно менять на новые. Отзывы об этом можно найти в большинстве технических изданий

Чтобы избежать ситуации, когда двигательная система выходит из строя вследствие разрыва клапанов, необходимо раз в 30 000 км не только проверять состояние, но и производить регулировку клапанов. Это не зависит от того, 8 или 16 клапанов при этом используется. Также в случае выхода их из строя незамедлительно менять на новые. Отзывы об этом можно найти в большинстве технических изданий.
