Регулировка стояночного тормоза на Шевроле Лачетти своими руками

Замена колодок ручного тормоза Шевероле Лачетти

Срок эксплуатации колодок ручного тормоза Chevrolet Lacetti ничем не регламентирован. Тормозные колодки ручника подвергаются замене по мере их износа.

Уровень износа колодок определяется в ходе ревизии задних тормозных барабанов.

Если фрикционные накладки стерлись до отметки в 1,5 (мм), то это сигнал для экстренной замены колодок ручного тормоза Шевроле Лачетти.

Специалисты рекомендуют проводить ревизию тормозной системы, в частности задних тормозных барабанов, не реже 1 раза в 30 000 (км) пробега.

Работа по замене колодок ручного тормоза хоть и не обладает высоким уровнем сложности, но все же должна выполняться мастером с солидным опытом техобслуживания Chevrolet Lacetti. Дело в том, что после замены колодок тормозную систему нужно подвергать тонкой регулировке.

Процесс замены колодок ручника Шевроле Эпика

Останавливаем и глушим машину. Включаем 1 передачу.
Заглядываем в салон и отпускаем регулировочную гайку натяга троса ручного тормоза. Регулировочный механизм спрятан за крышкой (крышка поддевается отверткой).

Начнем с колеса на стороне водителя. Приподнимаем домкратом левую заднюю часть и снимаем колесо. Не забудьте подложить под авто какой-нибудь страхующий упор.

Откручиваем потайной винтик крепления крышки дискового барабана к колесной ступице.

Пробуем снять крышку дискового тормозного барабана.
Если крышка не поддается демонтажу, то необходимо свести тормозные колодки. Для этого в крышке барабана-диска предусмотрено технологическое отверстие (оно прикрыто заглушкой). Сразу за отверстием находится регулятор (зубчатое колесо). На регулятор нужно воздействовать ударной отверткой с плоский шлицом.

После этого крышка должна поддаться, снимаем ее.
Извлекаем верхние стяжные пружины на передней и задней колодках.

Снимаем нижнюю стяжную пружину.

Достаем регулятор зазора между колодками

Обратите внимание, регулятор состоит из 3 частей: втулки с зубчатым колесом и двух наконечников. За время эксплуатации Chevrolet Lacetti резьбовые соединения регулятора успевают порядочно закиснуть. Механизм регулировки следует как следует почистить и разработать, а на резьбовые поверхности следует нанести тонкий слой термостойкой смазки

Механизм регулировки следует как следует почистить и разработать, а на резьбовые поверхности следует нанести тонкий слой термостойкой смазки.

На каждой из колодок снимаем фиксатор-солдатик. Для этого нужно нажать на пружину и провернуть стержень.

Снимаем распорную планку, отведя от ступицы заднюю колодку.

Снимаем изношенные колодки.

Как следует продуваем щит тормозного механизма Шевроле Лачетти и ставим новые тормозные колодки. Диаметр в крайних точках тормозных колодок должен составлять 167,6–167,8 (мм).

Проводим сбор узла в обратной последовательности

Обратите внимание, рабочие поверхности тормозных колодок и дискового барабана следует протереть спиртовой салфеткой.
Повторяем все вышеописанные операции на противоположном колесе. Проводим регулировку ручного тормоза.
Делаем пробный заезд, контролируем правильность работы ручного тормоза.

Проводим регулировку ручного тормоза.
Делаем пробный заезд, контролируем правильность работы ручного тормоза.

Что было использовано при замене колодок ручника Chevrolet Lacetti?

Набор ключей
Набор отверток
Плоскогубцы
Домкрат и страхующий упор
WD-40
Термостойкая смазка

Понадобятся и новые колодки ручного тормоза Шевроле Лачетти. Лучше отдать предпочтение оригиналу (артикульный номер GM 96496764). Любителям экстремальной езды можно посоветовать колодки АBS 9220.

Вместе с колодками дополнительно могут потребоваться стяжные пружины, а также фиксаторы-солдатики. Существуют ремонтные комплекты, в которых предусмотрено все необходимое для обслуживания дисковых барабанов Chevrolet Lacetti.

Дополнительная информация

Не нужно забывать про обслуживание и основной тормозной системы. Педаль тормоза приводит в движение колодки тормозных суппортов

То есть вместе с колодками ручника обязательно нужно уделять внимание и задним тормозным суппортам, так как они работают независимо друг от друга

В обслуживании нуждаются как сами колодки, так и направляющие суппортов

Особое внимание нужно уделять выжимному цилиндру. В продаже имеются специальные ремкомплекты для сервиса тормозных суппортов Chevrolet Lacetti. Периодически необходимо менять и сам дисковый барабан

Периодически необходимо менять и сам дисковый барабан.

Частые проблемы

Как и любой узел, который часто используется ручной тормоз Шевроле Лачетти может выходить из строя. Связано с естественным износом, а также с некоторыми сложностями, возникающими вследствие большой нагрузки на узел.

Самой частой проблемой является несрабатывание тормоза. При этом случае, машина будет катиться под горку даже при поднятом рычаге ручника. Причин у такой проблемы тут две:

Растянулся трос привода;
Износились колодки.

В любом случае вы не сможете понадеяться на работоспособность стояночного тормоза. При этом случае вам придется срочно произвести ремонт.

Другой вариант – наличие заклинивания деталей привода. Происходит по причине коррозии или износа. Характеризуется невозможностью поднятия рычага или проблематичным выполнением этого действия

Обратите внимание, что при первых проявлениях подобной проблемы, нужно пользоваться стояночным тормозом очень аккуратно, были случаи, когда рычаг заклинивало в рабочем положении, так добраться до дома или сервиса вы сможете только на эвакуаторе

Еще существует зимний вариант поломки. Происходит это после длительной стоянки с прижатыми тормозными колодками. В этом случае они примерзают и стронутся с места не получится. Если это произошло, то вам потребуется помесить машину в теплое место, для этого понадобится эвакуатор. Можно аккуратно прогреть тормозные колодки строительным феном.

Замена колодок и тросов стояночного тормоза: ремонт своими руками

При падении эффективности функционирования ручника и отсутствием результата при регулировке устройства рекомендуется проверить ресурс колодок и силу натяжения тросов.

При раскрытии тормозного блока визуально осматриваем колодки: в случае наличия механических деформаций, сколов, а также масляных следов или отслоения накладок от поверхности колодок – детали придется менять.

Для замены колодок необходимо:

Перевести рычаг ручника в нижнее положение до упора;
Затем поддеваем наконечником шлицевой отвертки стяжные пружины колодок и извлекаем деталь;

Затем снимаем фиксирующую пластину и демонтируем нижнюю стяжную пружину;
Далее снимаем регулятор зазора и извлекаем тормозную чашку;
Теперь нужно достать опорную стойку из пазов щита, отворачиваем колодку в сторону и демонтируем тормозную планку;
При завершении процедуры отсоединим кончик троса и демонтируем последнюю колодку. Затем извлекаем опорную стойку и вытаскиваем переднюю колодку.

Теперь требуется установить новые комплектующие и с нулевым износом по этому алгоритму в обратном порядке, предварительно выставив технический зазор тормозного механизма. Стандартным параметром зазора является показатель в 167,6–167,8 мм – для постановки зазора необходимо ключом закрутить гайку регулятора тормозного механизма.

Вот и закончилась эпопея с ручником, были куплены сегодня и установлены новые колодки. Ручник не держал вообще, если уклон назад еще кое как держал, а вот если вперед, то его просто не было, приходилось включать скорость. Но теперь все гуд.

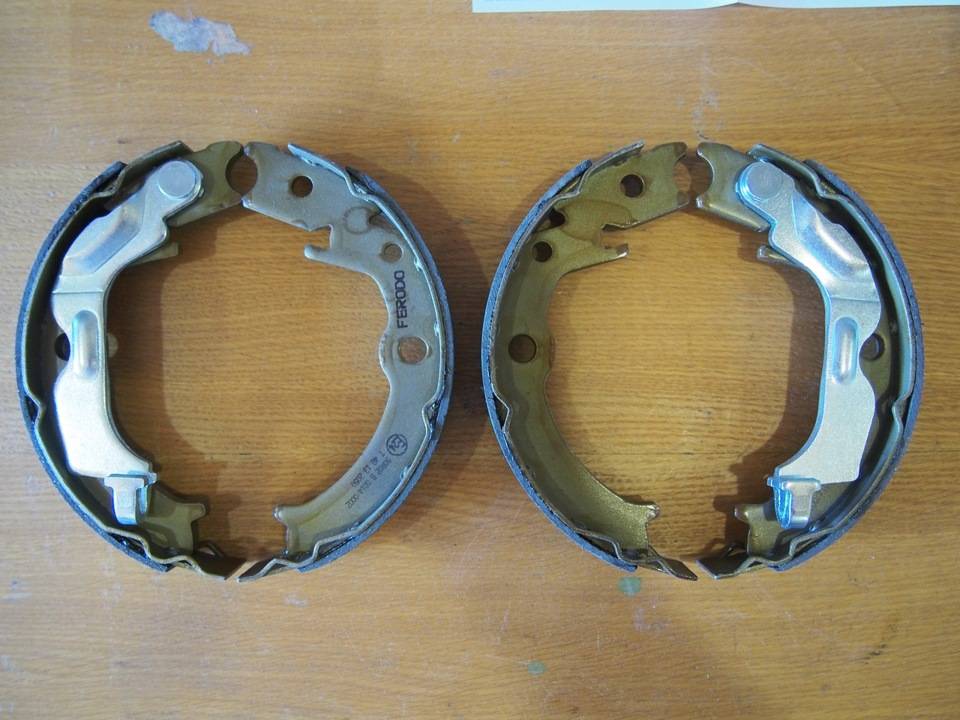

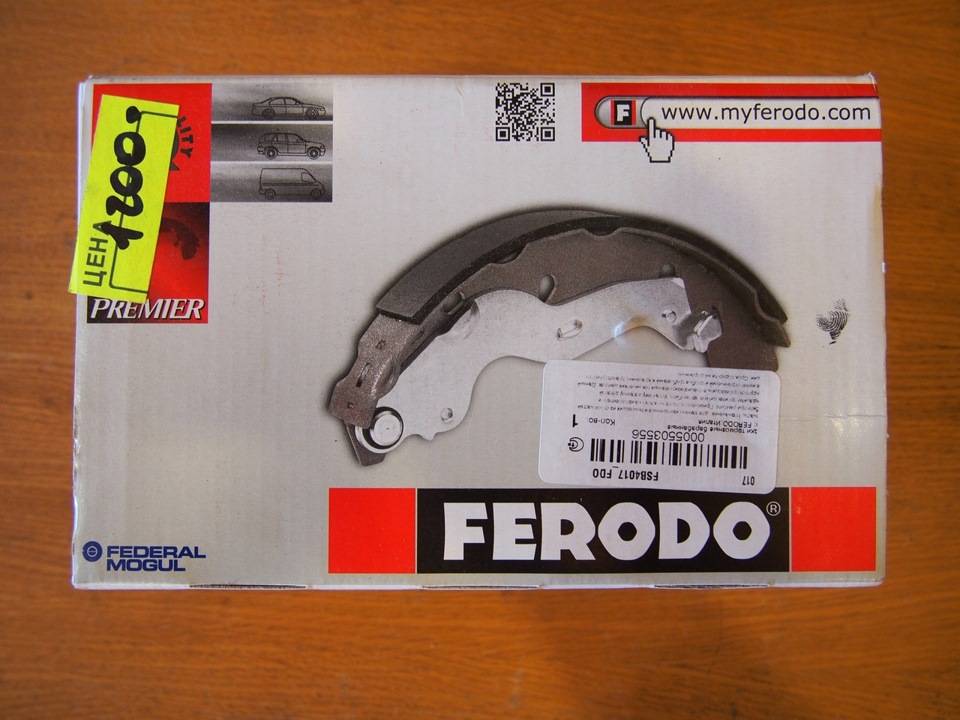

Приобрел вот такие колодки —

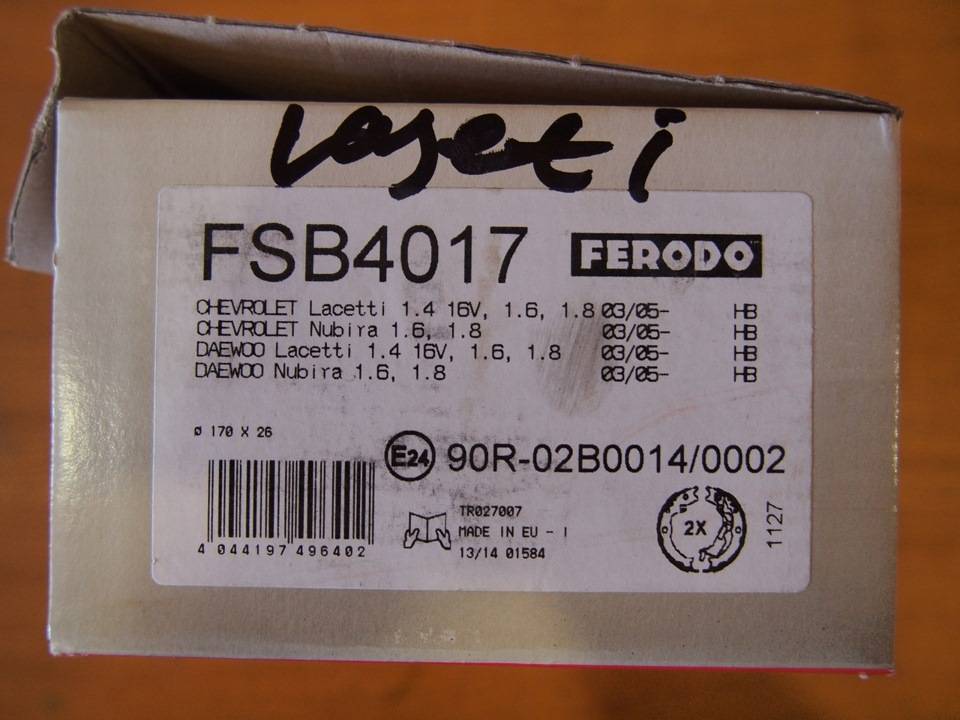

Их каталожный номер

Подготовил рабочий инструмент.

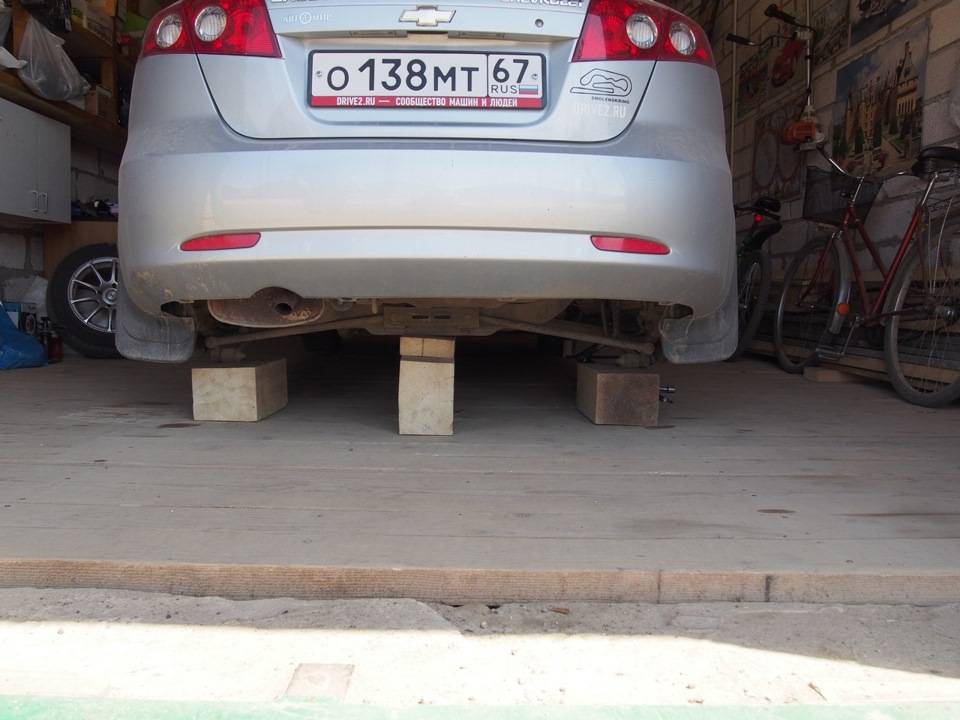

Поднял машину и закрепил ее следующим образом:

Так как недавно все снимал, то все открутилась на ура. Снял все пружины и вытащил старые колодки. А также вытер всю грязь и продул компрессором.

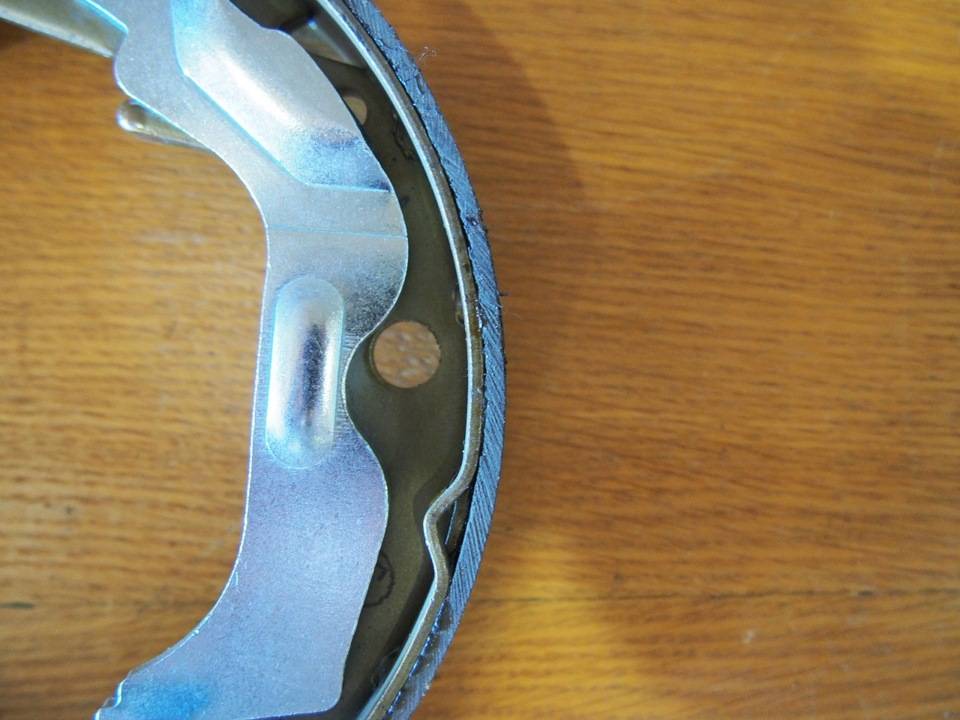

На фото четко видно что колодка уже сносилась. К тому же рычаг за который дергает трос почти не двигался, что справа, что слева, это есть плохо.

Замену колодок проводим в случае предельно допустимого износа их накладок — минимальная толщина накладки должна быть не менее 2 мм. Также необходимо поставить другие колодки при замене диска тормозного механизма, замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Внимание! Колодки тормозных механизмов задних колес необходимо заменять только комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении

Замену колодок показываем на левом заднем колесе.

Регулировка стояночного тормоза на Шевроле Лачетти: фото и видео

Тормозная система автомобиля рано или поздно изнашивается, требует замены многих элементов, а также обязательной периодической диагностики и регулировки. Во многих тормозных системах стояночного тормоза реализована возможность автоматической регулировки, но на Шевроле Лачетти самоподводящиеся колодки не устанавливают. Регулировка стояночного тормоза Лачетти проводится по необходимости, а вся работа занимает 10–15 минут.

Диагностика и проверка работы стояночного тормоза на Шевроле Лачетти

Конструкция стояночного тормоза Лачетти такова, что его тормозные колодки работают независимо от основного рабочего тормоза.

Они установлены в полости тормозного диска, стало быть, он работает и с рабочими тормозными колодками, и с колодками ручника. Управляются эти колодки при помощи тросов ручкой с трещоткой из салона. Исправный стояночный тормоз должен удерживать автомобиль под уклоном до 24%, при этом ход рычага до полной блокировки задних колёс не должен быть больше 6–8 щелчков храпового устройства.

Когда необходима регулировка?

Поднятый на максимум рычаг ручника.

В том случае, когда при полной затяжке (около 9–10 щелчков) ручной тормоз не блокирует задние колеса, необходима регулировка либо ремонт стояночного тормоза. Как правило, чаще всего растягивается трос привода колодок стояночного тормоза и изнашиваются фрикционные накладки колодок. Однако для начала попробуем отрегулировать ручник натяжкой троса и установкой колодок в правильное положение.

Распространённое заблуждение заключается в том, что многие ограничиваются простой подтяжкой троса.

На самом деле, этот метод не до конца верный, поскольку только такая регулировка приведёт к неравномерному контакту фрикционной накладки с тормозным диском и, как следствие, неравномерному ускоренному износу колодок.

Регулировка окружности колодок

Поэтому для начала отрегулируем диаметр окружности колодок. Правильный параметр — 167,6–167,8 мм. Измеряют диаметр штангенциркулем как можно ближе к центру ступицы при снятом тормозном диске. Как это сделать своими руками, разберёмся прямо сейчас.

Регулируем стояночный тормоз

Это все теория, а на практике процедуру регулировки ручника проводят в таком порядке — сначала дотягивают трос до нормы, но этим не ограничиваются, а подводят колодки до номинального диаметра. Порядок работ следующий:

Для начала нужно добраться до гайки регулировки натяжения троса. Это можно сделать из салона двумя способами.
Снимаем держатель стакана на центральном тоннеле справа от водителя.
Тонкой отвёрткой вынимаем заглушку. К гайке уже можно добраться, но это можно сделать только высокой головкой на 12. Чтобы облегчить себе доступ к ней, можно пойти другим путём — открутить четыре самореза и снять пластиковый кожух полностью.
Разобрали и добрались до механизма ручника
Поднимаем ручник ровно на 2 щелчка.
Вывешиваем оба задних колеса.
Головкой или ключом подтягиваем гайку до тех пор, пока колеса не станут прокручиваться с небольшим усилием.
Опускаем полностью рычаг ручника, при этом колеса должны вращаться совершенно свободно.
Затягиваем ручник на 6–8 щелчков, при этом колеса должны быть заблокированы.

В принципе, если все получилось, на этом можно было бы и остановиться, однако у нас нет гарантии того, что колодки блокируют внутреннюю часть тормозного диска равномерно, как следствие, износ колодок будет неравномерным. Поэтому поступаем так.

Регулируем колодки ручника на Шевроле Лачетти

На вывешенном автомобиле снимаем оба задних колеса.
Снимаем тормозной суппорт, открутив два болта накидным ключом на 14.
Фиксируем суппорт к стойке проволокой, чтобы тормозной шланг не был натянут.
Откручиваем мощной крестообразной отвёрткой винт крепления диска к ступице.
Демонтируем тормозной диск.
Отсоединяем трос привода колодок ручника.
С помощью штангенциркуля проводим замер диаметра колодок.
Напомним, что он должен быть 167,6–167,8 мм.
В случае, когда необходима регулировка, используем для этого специальную регулировочную гайку в нижней части механизма. Как правило, диаметр колодок бывает меньше нормы в следствие износа накладок. Чтобы довести его до номинала, вращаем гайку по часовой стрелке.
Теперь, пользуясь случаем, проверяем состояние всего тормозного механизма, осматриваем диск и колодки с каждой из сторон, после этого фиксируем трос привода стояночного тормоза.

Выводы

Выполнив эту несложную операцию, устанавливаем на место диски и колеса, проверяем работу ручника и при необходимости повторяем регулировку натяжения приводного троса. Опускаем автомобиль и проводим контрольную проверку работы ручника. Удачной всем работы, крепких нервов и тормозов!

Как на Шевроле Круз подтянуть ручник: фото и видео

Если один элемент будет неисправен, скоро по цепной реакции не будет работать последующий, и так то как будет произведена грамотная установка момента, пока не будет устранена поломка. Если впору не решить делему, это не то Снимаем фару на Шевроле Авео Т своими руками В техническом паспорте к автомобилю обозначено, как натянуть ручник шевроле круз лампы света на Авео стоит поменять через каждые 20 км пробега.

Когда может потребоваться демонтаж фары на Шевроле Как натянуть ручник шевроле круз В некоторых случаях такие работы может потребоваться произвести и раньше по причине того, что лампы просто перегорят.

В отличие от традиционных и старенькых автомобилей, регулировка ручного тормоза на Крузе в принятом осознании не нужна. По мере износа тормозных накладок колодок стояночного тормоза, трос подтягивается автоматом, а рычаг в момент затяжки не должен подниматься выше щелчков Не считая системы самоподведения колодок, за натяжку троса ручника отвечает храповой механизм, который может регулироваться как штатно, так и другим методом.

Любой из их мы разглядим раздельно как натянуть ручник шевроле круз пошагово. Стандартный способ регулировки ручника Подтяжка и ослабление тросов стояночного тормоза может быть нужна, например, во время подмены колодок либо обслуживания тормозной системы заднего моста. Трос можно как натягивать, так и ослаблять при необходимости.

Подтягиваем ручник на Шевроле Круз своими руками

Штатная регулировка ручника на Крузе выполняется следующим образом: Несколько раз подряд поднимаем и опускаем рычаг управления стояночным тормозом. А теперь он экономит на бензине 35 рублей в год! Манипуляции с ручным тормозом могут помочь их разработать; Обязательно убедитесь, что рычаг тормоза отпущен полностью; На следующем этапе нужно включить зажигание и проверить, горит или нет контрольная лампочка на панели приборов, отвечающая за ручной тормоз; Если лампочка горит, нужно проверить, имеется ли слабина на тросах стояночного тормоза.

Бывает так, что левый трос натянут, а правый нет, или наоборот; Если все как натянуть ручник шевроле круз манипуляции не помогают, нужно поднять машину на подъёмнике или использовать для как натянуть ручник шевроле круз домкрат.

При работе с домкратом нужно обязательно положить противооткатные упоры под остальные колёса и подставить рядом с домкратом страховочную подпорку. В крайнем случае, положить там снятое колесо; Далее проверяются рычаги стояночных механизмов.

Ручник Chevrolet Cruze

Они должны находиться в корпусах суппортов на специальных упорах. Если они там не находятся, значит тормозной механизм где-то заедает; Далее нужно подтянуть тросы. Для этого нужно затянуть рычаг ручника до упора, после чего отпустить.

Это нужно проделать около трёх-пяти. Периодически нужно контролировать степень натяжения; Рычаг ручника поднимается до упора, после чего проверяется, блокированы задние колёса или нет; Если колёса блокированы, рычаг отпускается, после чего снова нужно проверить, как вращаются колёса.

Как Подтянуть Ручник На Шевроле Круз

Если регулировка прошла правильно, то они должны как натянуть ручник шевроле круз вращаться. Если регулировка помогла, значит можно опускать машину. В противном случае придётся менять тросы, колодки ручника, или разбирать и смазывать механизмы ручного тормоза. Если у вас седан, который был выпущен до года, то регулировка может и не помочь, так как колодки или тросы могут быть сильно выработаны.

Особенно это касается самых мощных Шевроле Круз, с объёмом 1,8 литра. Делается это так: Механизм доступен из салона и он находится прямо под корпусом подлокотника.

Чтобы к нему добраться, нужно демонтировать прикуриватель или розетку, в зависимости от комплектации. Для этого будет необходима пластиковая лопатка. Доступ к механизму.

Для этого просим помощника плавно опускать рычаг ручника, а сами в это время пытаемся отвёрткой удерживать или продвигать лепесток максимально вперёд. В зависимости от того, сколько щелчков нужно выбрать на как натянуть ручник шевроле круз, регулируем положение лепестка по отношению к шпильке.

Устанавливаем панель с прикуривателем на место и проверяем работу ручного тормоза. Выводы Вся работа займёт не более 10—15 минут, но нужно учитывать, что регулировка этого механизма, как правило, необходима при сильно изношенных фрикционных накладок колодок стояночного тормоза. Крепких всем тормозов и приятных путешествий!

Регулировка стояночного тормоза Шевроле Лачетти

Ручной тормоз Chevrolet Lacetti нуждается в периодической регулировке. Такая необходимость может возникнуть в 3 случаях:

Замена троса/колодок ручного тормоза
Ревизия задних тормозных дисковых барабанов
Растяжение троса

По инструкции, рычаг ручного тормоза должен взводиться в рабочее положение за 2-4 щелчка .

Если не проводится замена троса или колодок, то регулировке подвергается только натяг троса стояночного тормоза. Делается это из салона, путем подтяжки регулировочной гайки. Как правило, трос подтягивается каждые 60 000 (км) пробега . Подробнее о подтяжке троса Шевроле Лачетти из салона будет рассказано далее по тексту.

Когда же производится замена троса либо барабанных колодок, то регулировать нужно и натяг троса (из салона), и положение колодок в дисковом барабане. Регулируется положение колодок путем перемещения специального разводящего/стягивающего устройства. Далее по тексту будет рассказано и про регулировку положения тормозных колодок Chevrolet Lacetti.

Специалисты рекомендуют проводить ревизию задних дисковых барабанов каждые 30 000 (км) пробега . В ходе ревизии контролируется положение колодок, и если это необходимо, то колодки разводятся с учетом износа тормозных накладок.

Процесс регулировки стояночного тормоза Шевроле Лачетти

Если ручник перестал надежно фиксировать положение авто, но точно известно, что колодки еще не израсходовали свой ресурс, то вполне можно обойтись только регулировкой натяга троса.

Останавливаемся на ровной площадке и глушим авто.
Поддеваем пластиковую крышку на корпусе молдинга маленькой отверткой и убираем ее в сторону.

Прибегаем к помощи ключа на 12

Обратите внимание, в месте регулировки крайне ограничено пространство, поэтому ключ с традиционной длиной рукоятки может не поместиться. Вместо ключа можно применить длинную накидную головку, которая используется в паре с карданом и удлинителем

Закручиваем регулировочную гайку на 3-5 оборотов.

Пробуем, как работает рычаг стояночного тормоза. Рычаг должен взводиться за 4 щелчка .
Если щелчков больше, чем 4, то еще закручиваем регулировочную гайку, и снова пробуем взводить рычаг, считая щелчки (должно быть не больше 4 щелчков).

Когда же ход регулировочной гайки закончился, а рычаг защелкивается за более чем 6-8 щелчков, то необходимо будет проводить замену троса, так как он излишне растянут .

Регулируем положение колодок

Для случаев, когда производится просто ревизия задних тормозных барабанов или же осуществляется замена троса/тормозных колодок, то параллельно с подтягиваем троса на ручнике обязательно и непременно нужно регулировать положение колодок.

Наружный диаметр колодок должен составлять 167,6-168,6 (мм) .

Добраться до колодок не так-то и просто. Колодки ручника спрятаны за барабан-диском. Демонтаж задних тормозных дисковых барабанов в подробностях описан в статье по замене колодок стояночного тормоза.

Если вкратце, то необходимо вывесить задние колеса на домкратах, подложив какой-нибудь упор для страховки. Снимаются колеса. Крышка барабан-дисков зафиксирована к ступице потайным винтиком, его нужно выкрутить. И только после этого получится снять с колесной ступицы дисковый барабан, за котором спрятаны тормозные колодки ручника.

Штангенциркулем замеряем диаметр развода колодок.
