Как самому отремонтировать и настроить актуатор турбины

Подытожим.

Актуатор турбины – агрегат, основанная задача которого – защита от переизбытка давления и самой турбины, и двигателя в целом.

Принцип работы актуатора может быть различен, все зависит от производителя и конкретного устройства системы.

Ремонт и настройка актутора – непростая задача, как в диагностике, так и самом ремонте. Если читаете это материал, то, наверное, вам еще рано вмешиваться в работу данной системы, в помощь будут только специализированные сервисы. Если же хочется самостоятельно разобраться, необходимо обзавестись сервисной литературой по данной тематике конкретного производителя, что не всегда просто, ввиду редко имеющегося у такового желания делиться подобными секретами, уменьшая собственную прибыль на сервисе.

Рекомендую прочитать:

Чем отличается масло 5W40 от 10W40?

Срок службы аккумулятора автомобиля — что влияет и как продлить.

Срок службы зимней резины.

Что означает маркировка шин?

Как продлить эксплуатационный ресурс изделия

Пользуясь нехитрыми правилами, можно серьезно продлить жизнь, как отдельных элементов турбокомпрессора (в т. ч. вакуумного регулятора), так и всего устройства в целом. Далее рассмотрены эксплуатационные особенности на разных режимах функционирования двигателя:

  1. Пуск мотора. При старте старайтесь газ применять по минимуму, а на холостых оборотах (ХО) держите двигатель не менее минуты. Дело в том, что в турбированном компрессоре нужные параметры устанавливаются в течение нескольких секунд, если поступает хорошая смазка. Если же газовать в самом начале пуска силовой установке, крыльчатка будет вынуждена крутиться в условиях недостаточного поступления масла, что приведет к ее поломке.
  2. Пуск в зимнее время. Если двигатель долго не работал или предстоит завести мотор при отрицательной температуре, старт производите только на холостых оборотах, чтобы масло заполнило турбокомпрессор.
  3. Глушение двигателя. До того, как зажигание будет выключено, дайте силовой установке немного поработать на ХО. В противном случае в турбокомпрессоре возникнут температурные перепады, масло резко перестанет подаваться на компоненты устройства, которые все еще будут крутиться по инерции.
  4. Холостые обороты. Не рекомендуется держать их более получаса. Если этот временной интервал превысить, крыльчатка будет крутиться с недостаточной скоростью, что чревато проникновением масляных паров через соединения. В итоге появляется сизый выхлоп из глушителя.
  5. Действия перед первым пуском двигателя после капитального ремонта. Сначала убедитесь, что система смазки турбокомпрессора заполнена. Далее, не пуская двигатель, проверните коленчатый вал, чтобы масло начало циркулировать. Заведите мотор и дайте ему поработать на холостых оборотах минут десять.

Соблюдение этих рекомендаций позволит пролить срок службы турбокомпрессора и избежать преждевременной регулировки, а то и дорогостоящего ремонта.

Источник

Принцип работы актуатора

Что такое актуатор турбины в автомобиле? Принцип работы

Актуатор представляет собой техническое устройство или спусковой механизм, передающий усилие от управляющего на управляемый объект.

Само воздействие может быть разнообразным: от линейного до вращающего.

Актуатор турбины

Актуатор турбины управляет специальным клапаном, который открывает или закрывает путь к выхлопным газам. В закрытом состоянии они раскручивают крыльчатку, что постепенно повышает давление. В заданный момент времени актуатор открывает клапан. Затем выводит выхлопные газы в выпускной коллектор автомобиля, что сразу понижает допустимое давление. Если этого не делать, всю систему можно просто вывести из строя.

Актуатор турбины работает по принципу насоса. Он преобразует давление в линейное перемещение штока. Рядом с ним есть пружинка и диафрагма в металлическом корпусе, к которому крепится шланг регулировки. В случае выхода актуатора из строя он подлежит замене и настройке.

Тонкости настройки актуатора турбины

Существует несколько способов настройки:

  1. Изменение жесткости пружины.
  2. Ослабление или затяжка самого актуатора по резьбе.
  3. Установка специального управляемого компьютером контроллера.

Самый простой вариант — ослабить крепление. Чем больше происходит ослабление, тем мягче и быстрее будет открываться клапан. Если же актуатор, наоборот, затянуть, его включение будет жестким. Открываться он будет дольше.

При регулировке жесткости пружины надо просто заменить на подходящую по жёсткости пружину.

Установка контроллера перед актуатором — самый дорогой вариант, но и самый перспективный. В этом случае становится возможным тонкая настройка и управление клапаном по условиям, запрограммированным в этом контроллере.

Особенности актуаторов коробки передач

Как определить, что с актуатором в автоматической коробке передач автомобиля что-то не так? Это будет понятно по рывкам в момент переключения. Необходимо вовремя разобраться в проблеме, посмотрев на актуатор.

Применение актуаторов

Наибольшее распространение актуаторы получили в сфере автомобилей и обустройстве объектов как промышленного, так и жилого направления. В транспорте применение приборов начинается от простых приводов закрытия дверей и багажников (также не забываем про домкраты), заканчивается сложными системами турбоагрегатов и роботизированными коробками передач.

Актуатор системы сцепления

Актуатор системы сцепления — механическое устройство на электронике, которое выполняет деятельность по сжиманию пружинки диска выжима сцепления. Оно функционирует по командам, которые исходят из блока трансмиссионного управления.

Каркас актуатора сделан из 2х частей. Внутри стоит вал с червячной шестеренкой.

При деятельности на него направлены три силы — усилие в червячном сцеплении, усилие пружинки компенсации, а еще усилие, которое исходит от корзинки системы сцепления.

Актуатор сцепления в поперечном сечении.

Когда поступает сигнал от управляемого блока, то смещается вал, который через рабочий механизм, приводит в движение корзинку сцепления. А вот на практике, именно актуатор системы сцепления, чаще остальных элементов в механизме авто-трансмиссии поврежден поломкам, тем самым водитель лишается возможности пользования автомобилем.

Причина поломки актуатора

Самой часто причиной неисправности — бывает то, что выходят из строя втулки актуатора, установленные на оси шестерни, которая называется червяной. Они вращают шестерни при выжимании корзинки сцепления.

Для уменьшения трения втулки покрывают тефлоном. Но время деятельности втулок очень мало и равняется, примерно, 100 000 км езды.

При эксплуатации без покрытия сила трения растет так, что актуатор просто уже не способен работать. Решение — замена заводских втулок на бронзовые или латунные.

Ремонт включает смену втулок, которые заточены, а также устранение выработки на валу актуатора сцепления. Это нужно для достижения ровного и плавного скольжения деталей.

Но лучше всег выполнить смену втулок на подшипники с шариками. Они дадут нужную твердость, плавность качания, а еще бывают со своей собственной смазкой, находящейся все время, в их каркасе.

Как самому отремонтировать и настроить актуатор турбины

Турбонаддув сегодня является одним из самых распространенных способов, который позволяет существенно увеличить мощность бензинового или дизельного двигателя без увеличения рабочего объема силового агрегата.  Установка турбокомпрессора также является более эффективным решением по сравнению с механическими нагнетателями.

Основой турбонаддува является подача воздуха в цилиндры ДВС под давлением. Чем больше воздуха удается подать в мотор, тем большее количество топлива получается сжечь. Гражданские версии турбомоторов имеют не слишком большой наддув, которого достаточно для достижения необходимых показателей.

Вполне очевидно, что для достижения максимальной производительности на двигатели устанавливаются турбины, которые способны обеспечить высокое давление.

В этой статье мы поговорим о том, для чего нужен актуатор на турбине, каков принцип работы актуатора турбины, а также как производится проверка актуатора турбины и настройка данного элемента.

Актуатор турбины: особенности работы

Актуатор, он же вестгейт или вакуумный регулятор — клапан для сброса избыточного давления воздуха на высоких оборотах двигателя. Задачей данного решения является своеобразная защита турбокомпрессора и двигателя. Указанный регулятор для защиты от избыточных нагрузок находится в выпускном коллекторе (фактически, на самой турбине), местом установки является область перед турбиной.

Работает вестгейт по следующему принципу: если обороты двигателя высокие, в результате чего растет давление отработавших газов и давление надувочного воздуха, тогда открывается клапан. Его открытие перенаправляет часть выхлопных газов в обход турбинного колеса.

Другими словами, отработавшие газы, вращающие крыльчатку турбинного колеса и вал, на котором параллельно установлена крыльчатка компрессорного колеса, перепускаются. В результате интенсивность работы турбины снижается, уменьшается подача воздуха в цилиндры ДВС.

Так происходит в том случае, когда турбинное колесо раскручивается выхлопными газами до слишком высоких оборотов, в результате чего актуатор инициирует срабатывание обходного клапана, то есть отработавшие газы проходят мимо турбинного колеса. Получается, вестгейт попросту не позволяет турбонагнетателю раскручиваться до максимума под действием слишком сильного потока выхлопа на высоких оборотах мотора.

Добавим, что турбомоторы с завода изначально точно настроены. Во время тюнинга ДВС или установки турбонаддува на атмосферный мотор актуатор необходимо настраивать отдельно. Настройка и регулировка актуатора турбины является важным моментом, так как от нормальной работы системы зависит исправность двигателя и турбокомпрессора. Вестгейт желательно настраивать при помощи спецоборудования, но также это можно сделать самостоятельно, о чем мы расскажем ниже.

Распространенные неисправности вестгейта

Теперь давайте поговорим о частых неисправностях, при которых неизбежна замена актуатора турбины или требуется ремонт данного элемента. Начнем с того, что причин для выхода из строя указанной детали несколько. Прежде всего, ломаются электронные компоненты, возможны неисправности электромотора, а также происходит поломка зубьев шестерней привода клапана.

В ряде случаев проблема устраняется после диагностики в специализированных сервисах по ремонту турбин. Специалисты проводят проверку работоспособности контроллера, выполняют целый ряд тестов. Частой неисправностью, которую помогает устранить ремонт актуатора турбины без замены, является вышедшая из строя манжета (мембрана актуатора турбины).

В полседнем случае к поломке приводит значительный пробег и естественный износ деталей, в результате часто указанная манжета повреждается. Для устранения необходимо снять актуатор турбины, после чего из корпуса вынимается старая мембрана. Далее поверхности следует обезжирить, после чего новая манжета приклеивается клеем к корпусу с двумя колпачками и дополнительно проходит процесс круговой завальцовки.  Затем производится настройка актуатора турбины.

Актуаторы турбин — причины и следствия проблем с вестгейт-клапаном турбонаддува

Актуатор турбины он же Wastegate, или клапан управления турбиной

Как следует из английского названия, этот клапан управления турбиной служит для сброса излишков вращающих крыльчатку ротора выхлопных газов через отводной, или байпасный, канал. Если этого не делать, вал обретёт чрезмерную скорость на больших частотах вращения коленвала, что чревато аварийным ростом давления наддува, а при закрытом дросселе – помпажом нагнетателя. Уменьшение производительности компрессора не поможет, тогда его возможностей на малых и средних оборотах не хватит, двигатель попадёт в так называемую «турбояму». Отказы устройства связаны именно со случаями избытка или недостатка нагнетаемого потока. Рассмотрим подробнее их проявления.

Вестгейт — ограничитель на службе повышения мощности

Некоторые турбокомпрессоры обходятся без байпасного режима. Это турбины низкого давления, в силу своей компактности и низкой производительности они не выходят на режимы, требующие ограничения потока с горячей стороны. Достаточно иногда сбрасывать избыток на выходе, для чего применяется более простое устройство.

Другая ситуация с мощными турбонаддувами, способными создавать очень высокий напор при большом расходе. Тут и потребуется лимитировать газовый поток выхлопа на более эффективную крыльчатку.

Клапан управления турбиной: устройство и принцип действия

Клапан турбины состоит из корпуса, разделённого эластичной мембраной на две части. В первую поступает управляющее воздействие подаваемого на впуск воздуха, а из второй выходит подпружиненный шток, механически подсоединённый к диафрагме. Как только сила на единицу площади мембраны превысит определённую величину, пружина сожмётся и шток придёт в движение, открыв перепускной канал выхлопа. Газы будут направлены в обход турбинного колеса, и скорость его вращения снизится.

Симптомы неисправностей актуатора турбины

Нештатное состояние актуатора турбины подразумевает два отклонения от нормальной работы мотора – избыточный напор турбины и недостаточный, в зависимости от конкретного характера поломки.

  • При отказавшей в закрытом состоянии «калитке» вестгейта турбина станет вращаться с превышением оборотов, то есть передувать. Если даже при этом не произойдёт механических разрушений в агрегате, что весьма вероятно, двигатель начнёт получать избыточное количество воздуха. Последствиями станут переобеднение смеси, вплоть до пропусков зажигания, детонация в цилиндрах, быстрый выход из строя свечей.
  • Если калитка окажется постоянно открытой, то компрессор не сможет развивать требуемые показатели производительности и расхода воздуха. Мотор потеряет мощность, автомобиль не сможет энергично разгоняться, обязательно возрастёт расход топлива из-за переобогащённой смеси. Особенно это скажется на переходных режимах.
  • Возможны промежуточные состояния неуверенной работы актуатора. Появится характерный звук дребезга клапана, в частности при холостых оборотах и остановке двигателя, мощность и крутящий момент станут неравномерными, возможны рывки и подхваты.

Причины поломок, диагностика, возможность ремонта

Основная беда актуатора турбины – старение диафрагмы и потеря ею герметичности. Клапан перестаёт реагировать на изменения выходного давления, и не управляет открытием байпаса. Проверить это достаточно просто, достаточно подуть в приёмный штуцер. Не должно появиться никаких признаков утечки пневмокамеры.

Повреждённую диафрагму можно заменить, при наличии запасных частей. Корпус вестгейта развальцовывается, из него извлекается мембрана и заменяется на новую. Попутно из корпуса удаляются загрязнения.

Возможны варианты исполнения

Не все актуаторы выглядят и исполнены одинаково. Они разделяются на:

  • чисто пневматические,
  • работающие под электронным управлением,

Но зная принцип работы актуатора турбины и характер проявления его вероятных поломок, можно определиться с необходимостью ремонта любого по сложности конструктива при появлении тревожных симптомов.

Ремонт и настройки актуатора турбины

В конструкцию турбины входит специальный клапан, предназначенный для регулировки давления воздуха в системе турбонаддува. Данное устройство имеет несколько определений: актуатор, вестгейт, регулятор вакуумный. Все эти названия относятся к одному механизму.

Принцип работы вакуумного регулятора

Основная задача данного устройства – сброс избыточного давления воздуха. При работе турбированного двигателя внутреннего сгорания в турбине возрастает давление наддувочного воздуха и отработавших выхлопных газов. Клапан актуатора срабатывает при достижении давления предельно допустимого значения. При этом часть выхлопных газов перенаправляется за пределы турбинного колеса, одновременно с этим подача сжатого воздуха в цилиндры агрегата снижается.

Вывод: вестгейт не допускает максимального раскручивания турбонагнетателя под воздействием интенсивных потоков выхлопных газов при работе двигателя внутреннего сгорания на повышенных оборотах.

Основные причины отказов актуаторов турбин

При изготовлении турбомоторов в заводских условиях производится точная настройка вакуумного регулятора. Если водитель осуществляет дополнительные усовершенствования ДВС, самостоятельно устанавливает турбину на атмосферник и пр., возникает необходимость в индивидуальных регулировках и настройках актуатора турбонаддува.

Наиболее частые поломки вестгейта:

  1. Отказ деталей и узлов электроники.
  2. Поломка электромотора.
  3. Деформации, износ зубьев шестеренок привода перепускного клапана.

Для выявления и устранения причин поломки вестгейта проводится тщательная диагностика в сервисных мастерских, занимающихся ремонтом турбин. Автомеханики тестируют электронный блок управления (ЭБУ). Чаще всего из строя выходит мембрана актуатора из-за естественного износа, полученного в результате длительного пробега авто. В этом случае мастер меняет поломанную деталь на новый экземпляр. После установки новой манжеты производится настройка вестгейта турбонаддува.

Регулировка актуатора турбины

О том, что перепускной клапан нуждается в регулировке, говорит появление характерного дребезжащего звучания в районе турбокомпрессора в момент выключения мотора. Опытный водитель замечает также вибрации и звуки при сбросе газа. Это объясняется свободным перемещением в пространстве штока актуатора (просто болтается).

Регулировка клапана необходима также при недостаточном наддуве воздуха, вызванном нарушением герметичности в системе впуска.

Важно: процедура регулировки может быть проведена самостоятельно при условии наличия достаточной квалификации. Если таковой не имеется, советуем обратиться в сервис по ремонту турбин

Алгоритм регулировки актуатора своими руками:

  • снять турбину с авто;
  • демонтировать катализатор;
  • убрать скобу со штока актуатора;
  • ослабить гайку при помощи ключа на 10;
  • подтянуть регулировочный винт против часовой стрелки;
  • продолжать подтяжку до полного закрытия «калитки» вестгейта;
  • постучать по крышке калитки, чтобы убедиться в отсутствии вибраций и дребезжаний;
  • провернуть винт еще на несколько витков;
  • затянуть гайку;
  • поставить скобу и катализатор на прежнее место;
  • установить турбину в обратном порядке.

Завершающим этапом можно считать запуск двигателя и тестовую проверку работы турбонаддува на всех режимах.

Вам такжке может быть интересно прочитать про ОСОБЕННОСТИ РАБОТЫ АКТУАТОРОВ ТУРБИН

Как работает актуатор турбины дизельного двигателя?

На сленге автолюбителей этот узел имеет разные названия — например, вестгейт, вакуумный регулятор. Как и другие механические узлы, актуатор может сломаться, и тогда, чтобы продолжить эксплуатировать турбированный двигатель, его приходится менять. Но замена — это полбеды. Потом вестгейт придется регулировать, и это уже серьезная задача, правильно выполнить которую сможет только опытный водитель.

Регулятор ставят в выпускной коллектор машины. Принцип его действия простой. При увеличении скорости мотор начинает работать на повышенных оборотах. Давление отработанного газа растет. Появляется необходимость провести его мимо колеса турбины. Тогда и начинает действовать вестгейт — его клапан открывается и пропускает газы через себя.

Конструкционные особенности вакуумного регулятора

Наибольшее распространение получили устройства типа Bypass, которые предлагаются в двух вариантах:

  1. Актуатор турбины с замкнутым циклом. Здесь лишнее давление поступает в разогретый сектор устройства посредством байпасного канала. Такая технология снижает инерционные потери, возникающие при увеличении турбинным колесом своих оборотов. Когда образуется избыточное давление, начинает изгибаться диафрагма. В результате усилие возвратной пружины преодолевается, устройство открывается и все «лишнее» поступает в байпасный канал.
  2. Blow-Off. Здесь тоже применяется «принцип насоса». Отличие заключается в том, что выброс излишков осуществляется в атмосферу: при этом процесс сопровождается характерным звуком.

Не работает актуатор турбины: признаки

Симптомов поломки турбокомпрессора несколько, но основной – синий выхлоп. Особенно ярко он выражается во время разгона, но когда работа силового агрегата стабилизируется, выхлоп приобретает обычный цвет. Дым синеет из-за сгорания масла, которое попало в мотор по причине его вытекания из турбокомпрессора.

Из выхлопной трубы может выходить и черный дым, что говорит о сгорании обогащенного топлива из-за утечки воздуха в интеркулере. Также выхлоп может быть черным из-за поломки управляющей системы турбокомпрессора.

Выход дыма белого цвета также говорит о неисправности турбокомпрессора. Выхлоп белеет из-за засора в сливе турбинного маслопровода. Другими явными признаками неисправности актуатора являются потеки масла на турбине и значительное увеличение его расхода. Это свидетельство засора в каналах подачи воздушной массы или маслопровода.

Если автомобиль стал разгоняться медленнее обычного, дело также может быть в турбокомпрессоре. Его неисправность может стать причиной недостаточного поступления воздушной массы в силовой агрегат. Нехватка воздуха приводит к серьезному падению мощности мотора.

Еще один признак поломок в турбине — сильный шум при работе двигателя. Его появление бывает вызвано протеканием воздуха между выходом компрессора и мотором. Вместе с шумом появляется неприятный скрежет при включенном турбокомпрессоре. Скрежет или шум могут быть следствием образования трещин, вмятин или других механических повреждений, которых касаются лопасти агрегата.

Если расход масла значительно увеличился, а выхлоп стал более токсичным, проверьте воздушный фильтр или подключенный к турбине воздушный канал. Может быть, проблема в том, что эти элементы засорились.

Последний признак нерабочего состояния вестгейта – самый распространённый. Это выход масла из компрессора. Причина неоригинальна — это все то же замусоривание кожуха оси турбогенератора. Также выход масла мог быть спровоцирован неисправностью смазочной системы или ее закоксовыванием.

Как проверить актуатор турбины?

Диагностика электронного турбокомпрессора начинается с проверки тестером. Актуатор можно тестировать на автомобиле, а можно предварительно демонтировать.Проверке подлежат:

  • вакуумный клапан;
  • исполнительный механизм;
  • турбинный клапан.

Диагностику нужно периодически проводить, даже если вестгейт не дает повода. Когда происходит незначительная поломка турбины, это ведет к чрезмерному нагреву подшипников и, как следствие, к полной поломке агрегата.

Тестирование можно производить так – запускаем двигатель и газуем на месте. При этом нужно посматривать на шток вестгейта — в какой-то момент он начнет двигаться. Запомните, на каких оборотах мотора турбокомпрессор начал срабатывать — это будет ориентиром для проверки его исправности. Более точные показания можно получить на стенде.

Toyota Corolla – Модернизация актуатора сцепления

Всем привет! Сегодня я Вам расскажу о том как я модернизировал актуатор (сервопривод сцепления) на своей короллке и что этому предшествовало.Начнем! Одним чудесным морозным ранним утром я вместе со своей семьей очередной раз поехал на работу. Проехав некое расстояние по утренним пробкам на очередном светофоре моя колесница отказалась меня везти дальше выдав на панели приборов злосчастную шестеренку

та самая шестеренка и моргающую букву N. После манипуляций с диагностическим разъемом (как описано в первой записи моего бортжурнала) о чудо она поехала и даже довезла до работы, но счастье продлилось не долго, ровно до следующего час пика по следованию в сторону жилища. Теперь же повозка ни каким манипуляциям не поддавалась. После буксировки до парковки и разборки в виде снятия аккумуляторной батареи далее площадки под ней на 8-ми болтах на 12

Полный размерснято крепление аккумулятора ключом на 10 и клеймы аккумулятора также ключом на 10, далее сама аккумуляторная батарея

Полный размер6 болтов на 12

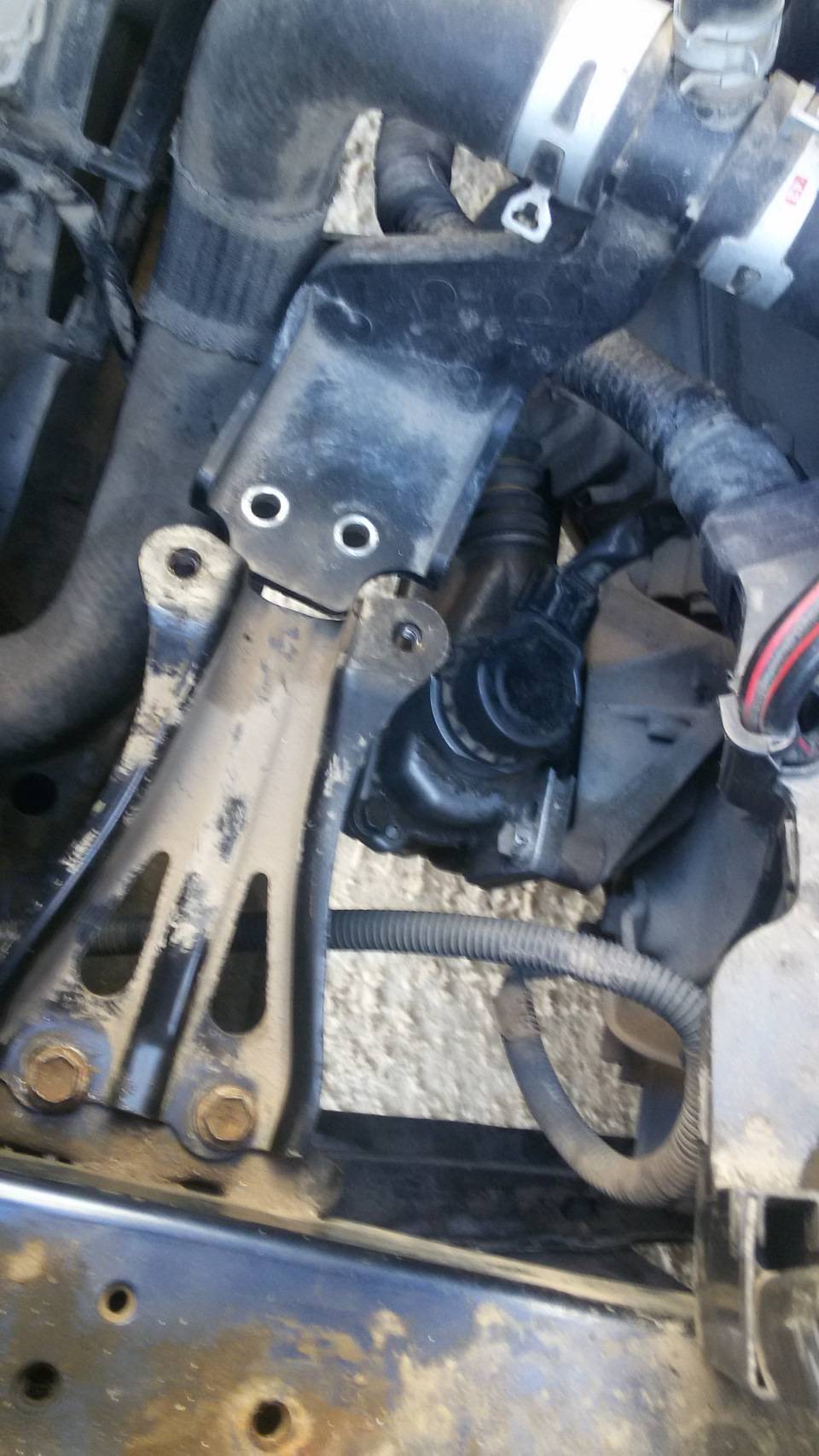

Полный размер2 болта 12

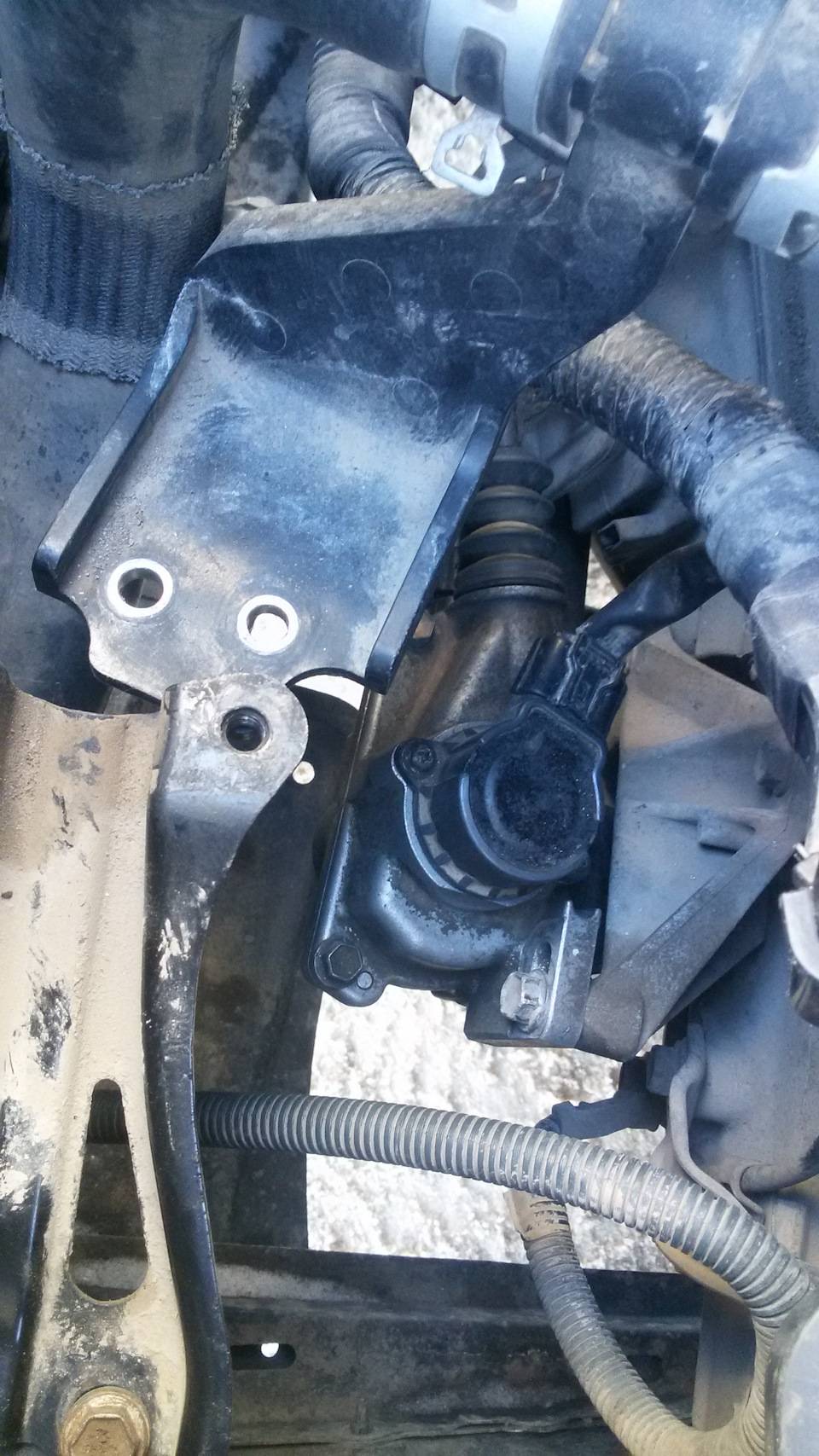

вот мы добрались до цели

Полный размерВот он тип в облике аткуатора)))

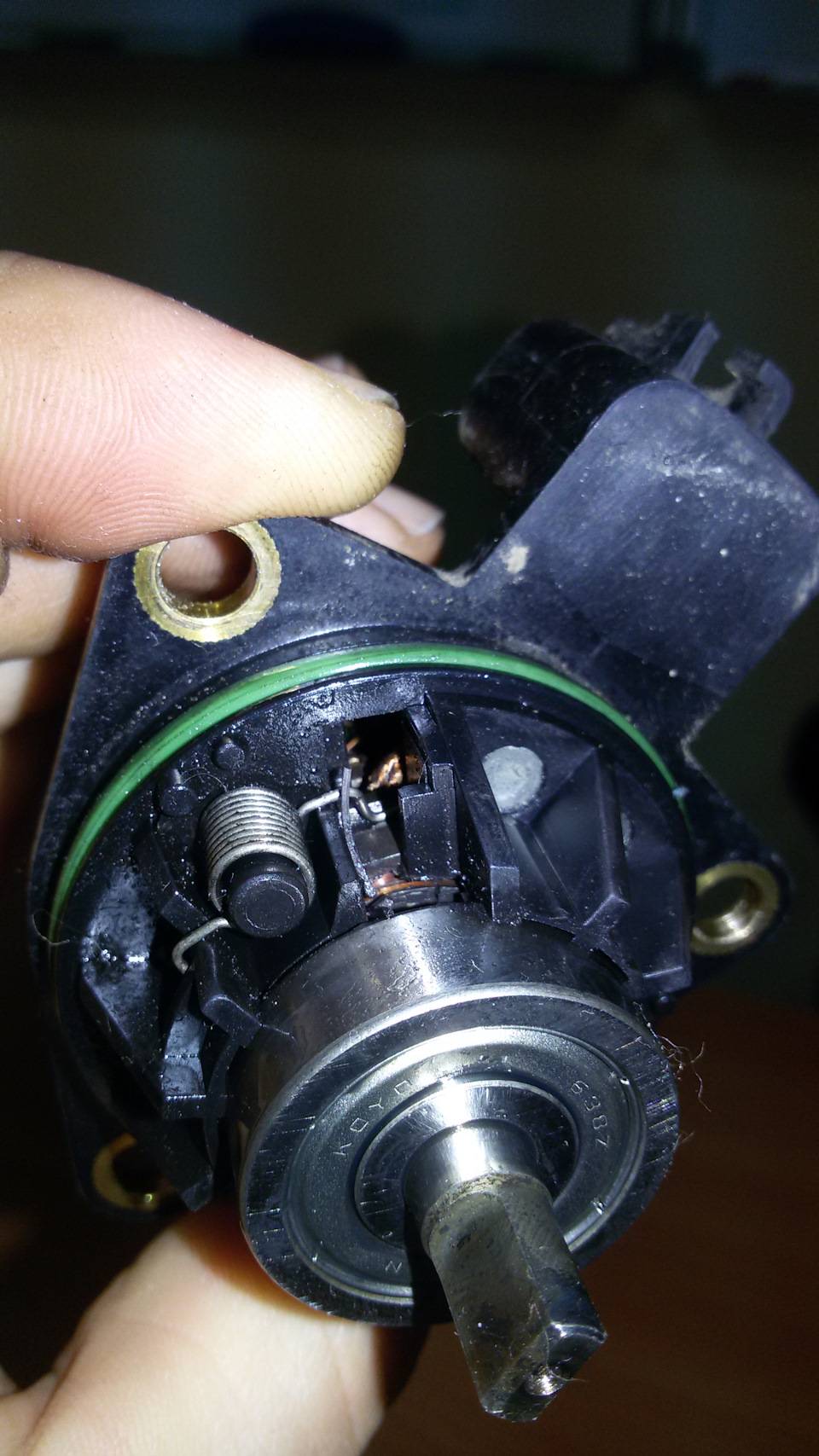

Вскрытие показало, что в виду черезмерного износа щеток электромотора актуатора и сопутствующих физических процессов произошел его перегрев с расплавлением лака которым залит ротор и как выяснилось дальше произошло межвитковое замыкание обмотки ротора.

Полный размерВот то что осталось от щеток

Полный размеростаток щеток Далее вскрывался сам актуатор фото выкладывать не буду так как их и так полно в просторах интернета, расскажу что там увидел, а увидел износ, опять же черезмерный втулок вала и в следствии этого происходил перекос вала и возрастающая нагрузка на электромотор, повышение силы тока до 25А на электромоторе и отключение его контролером (с извещением кучера об этом в виде шестеренки на панели приборов).

По прошествии времени в раздумьях, осмыслении сложившейся ситуации и прочтя тонну информации принял решение ремонтировать, а вернее модернизировать актуатор сцепления

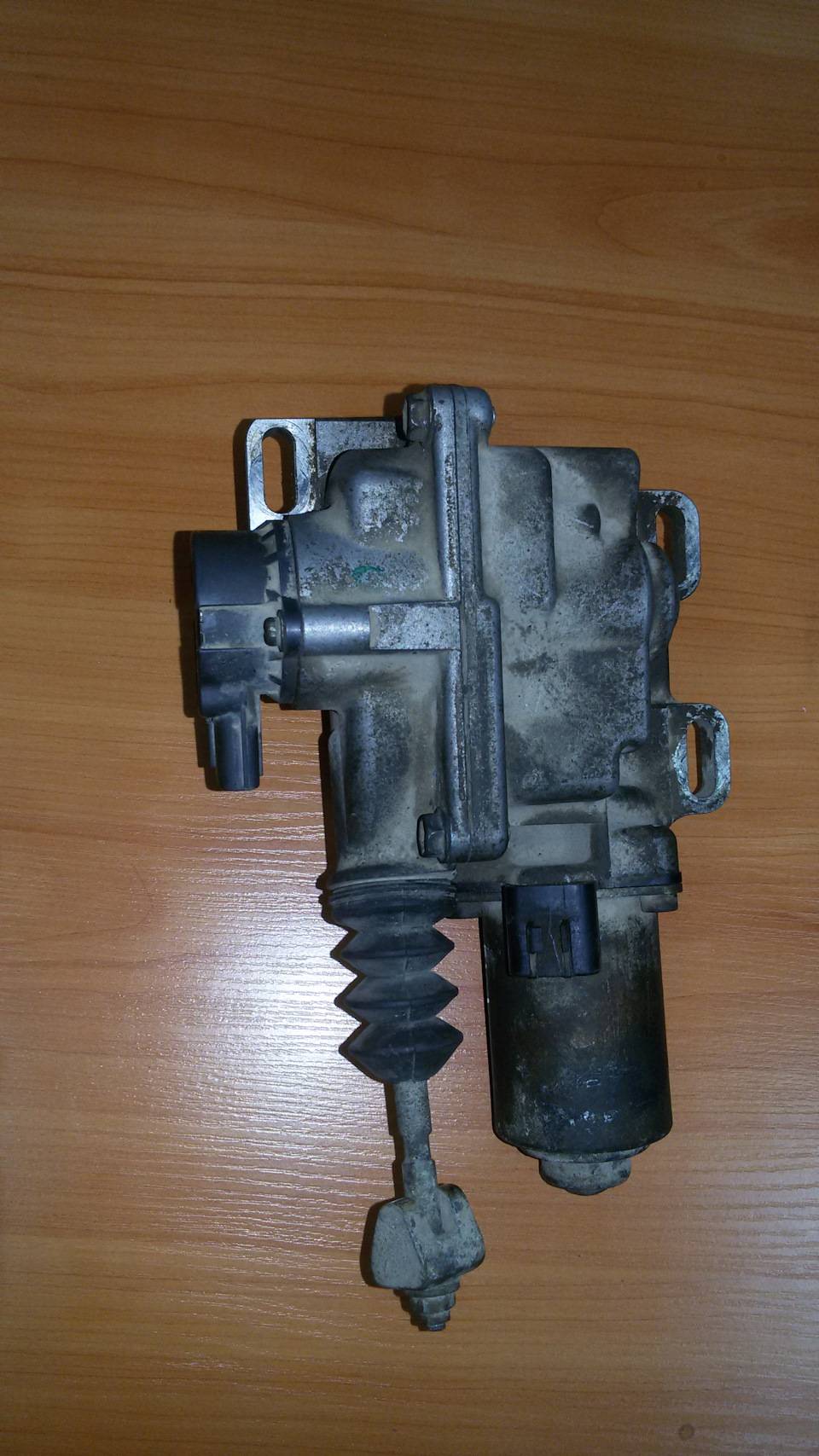

Полный размерАктуатор тойоты короллы, аурис, королла версо.План был таков отдать на завод и с помощью координатно-расточенного станка на местах расположения втулок скольжения (подшипников скольжения) расточить и вмонтировать подшипники как рассказыватся . В процессе работ и консультаций план был доработан. На выходе получилось в место 2-ух подшипников 3-и (нижний 9-26-8 200 руб., верхние 2 шт. 9-17-4 по 200 руб.). Вал в оригинале 9.8 мм. требует шлифовки до 9 мм. Расточка под подшипники на верхней крышки производилась со стороны расположения датчика. С помощью шайб было отрегулировано осевое смещение. Цена вопроса 4000 руб. Электромотор я купил Б/У за 3000 руб. так как у нового цена уж больно кусается 9600 руб

Полный размерэлектродвигатель новый электромотор комплектуется именно такПравда этому предшествовал неудачный ремонт старого электродвигателя на который я затратил аж 1700 руб.После сборки и установки все на свои штатные места по меткам булевар поехал, радость конечно была, но с повышенным вниманием на звуки и поведение автомобиля. После одного полного дня разъездов, двигатель с коробкой обучались и к вечеру все пришло в норму. Переключения плавные, появилась помощь при старте, обороты холостого хода выровнялись в районе 600 — 700 об/мин

Переключения плавные, появилась помощь при старте, обороты холостого хода выровнялись в районе 600 — 700 об/мин.

Продолжу с первых слов этой статьи.Одним чудесным морозным ранним утром я вместе со своей семьей очередной раз поехал на работу. Проехав некое расстояние по утренним пробкам на очередном светофоре моя колесница отказалась меня везти дальше выдав на панели приборов злосчастную шестеренку! Не поверите на том де светофоре, на том же!После манипуляций с диагностическим разъемом (поджим сцепления) она поехала, но с заторможенным отпусканием сцепления. В поисках ответ в сети я прочел интересную статейку на одном из форумов из тонны флуда. Так описан сам принцип работы

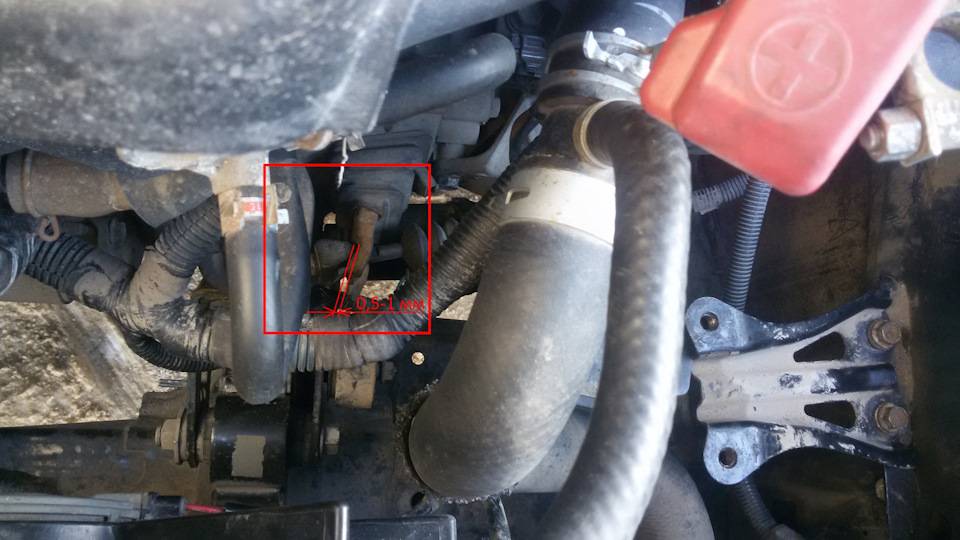

в заглушенном состоянии и с выключенным зажиганием зазор между тягой и вилкой сцепления должен составлять 0,5-1 мм.

Полный размернеобходимый зазорЯ произвел регулировку как требуется и машинка сразу ожила появилось все чего не было, помощь при старте плавные переключения.Далее будет тест тест тест. Все ощущения будут записываться в мой борт журнал.Спасибо Всем за терпение в прочтении моей очередной статьи. Храни Вас Бог, Аллах, Будда от таких напастей. Всем добра!

Распространенные неисправности актуатора турбины

Можно выделить три главных причины, почему ломается вестгейт:

  • Выходят из строя электронные составляющие компонента системы, которые отвечают за его своевременное открытие/закрытие;
  • Ломаются зубья шестерней привода, что приводит к сложностям при открытии и закрытии клапана;
  • Выход из строя электромотора, который отвечает за работу створки, вследствие чего система не функционирует должным образом.

В условиях специализированного сервисного центра можно устранить все описанные выше проблемы, но важно отметить, что для начала необходимо правильно диагностировать поломку, для чего потребуются специальные тестеры. Соответственно, самостоятельный ремонт актуатора турбины часто невозможен из-за отсутствия необходимого оборудования. Чаще всего, когда клапан турбины выходит из строя, его целесообразнее не ремонтировать, а заменить

Чаще всего, когда клапан турбины выходит из строя, его целесообразнее не ремонтировать, а заменить

Особенно это актуально, когда выходят из строя манжет или маслосъемные колпачки, которые не подлежат замене. В таком случае потребуется снять актуатор турбины и установить на его место новый. Делается это следующим образом:

Чаще всего, когда клапан турбины выходит из строя, его целесообразнее не ремонтировать, а заменить. Особенно это актуально, когда выходят из строя манжет или маслосъемные колпачки, которые не подлежат замене. В таком случае потребуется снять актуатор турбины и установить на его место новый. Делается это следующим образом:

Первым делом потребуется достать из корпуса старую манжету; Далее крайне важно обезжирить поверхности, чтобы они плотно скрепились друг с другом; После этого, используя герметичный клей, нужно наклеить новую манжету на корпус с двумя колпачками; Для создания необходимого вакуума между колпачками создается зазор, вместе с тем обеспечивается дополнительная смазка; Далее при помощи клея крепится мембрана, и ее важно завальцевать по всей окружности. На этом можно считать установку активатора завершенной

Остается его настроить, чтобы он правильно работал с системой

Остается его настроить, чтобы он правильно работал с системой

На этом можно считать установку активатора завершенной. Остается его настроить, чтобы он правильно работал с системой.

Ремонт турбокомпрессора

Для устранения дефекта актуатора полная разборка турбонагнетателя двигателя обычно не требуется. Если же неисправность сложнее – заклинивания клапана актуатора, то ее устранение потребует полной разборки агрегата. Чтобы отремонтировать турбокомпрессор самому сделайте следующее:

  • Вымойте корпус и осмотрите узел для определения неисправности.
  • Рисками пометьте положение улитки турбины относительно улитки компрессора.
  • Снимите с корпуса подшипников обе улитки.
  • Разберите «картридж». Для этого отверните крепления крыльчаток и снимете их. Учтите, что резьба для фиксации на торцах вала всегда левая. Посадка ступиц крыльчаток на вал – конусная. Поэтому для снятия часто приходится использовать универсальный съемник.
  • Незначительное нарушение геометрии лопастей поправьте подгибанием. После этого, так же как и после замены рабочих колес, вал с крыльчатками необходимо балансировать.
  • При нарушении геометрии опорных шеек вала прошлифуйте их на круглошлифовальном станке, если износ не превысил предельно допустимые значения. В случае превышения предельно допустимого износа – замените вал.
  • Поменяйте вкладыши в корпусе подшипников. Проследите за тем, чтобы отверстия для подачи масла в корпусе и вкладышах совпали.
  • Внутреннюю поверхность вкладышей обработайте разверткой. Ее размер должен быть больше, чем диаметр опорных шеек вала на 0,04 мм.
  • Продуйте и промойте полость корпуса подшипников.
  • Смажьте опорные шейки маслом и соберите картридж.
  • Прикрепите улитки.
  • Если при установке турбонаддува обнаружится, что старые прокладки пришли в негодность, вы можете изготовить их самостоятельно. Для уплотнения соединения, через которое проходят выхлопные газы, нужно использовать металлоасбест. Для остальных подойдет паронит или прессшпан прокладки. Последние при установке нужно слегка смазать обычным силиконовым герметиком.

Чтобы восстановить картридж турбины, требуется доступ к оборудованию и инструментам, отсутствующим в обычном гараже. Если у вас его нет, вам придется оплачивать услуги специалистов, которые выполнят необходимые операции. Поэтому выгоднее всего отремонтировать турбокомпрессор двигателя самому. Если вы хотите гарантированно хороший результат, лучше всего поменять картридж на новый.

Ремонт защиты от перегрузок

Для проверки исправности актуатора запустите мотор и снимите с патрубка шланг, подводящий давление к диафрагме актуатора. Если клапан актуатора не поменял свое положение, то неисправность налицо. Ремонт механического актуатора чаще всего заключается в замене диафрагмы управления устройством или иное устранение негерметичности управляющего пневмопривода. Если же заклинивание клапана актуатора дизеля вызвано отложениями грязи, то чтобы отремонтировать его, достаточно чистки.

Поиск неисправности электромеханического актуатора турбонаддува двигателя может потребовать проверки электрической части устройства. Чаще всего здесь встречаются такие дефекты, как окислившиеся контакты соединений и обрыв в проводах рядом с местом обжима клемм.
