Проверка аккумулятора нагрузочной вилкой – тонкости процедуры

Как правильно использовать устройство?

Нагрузочная вилка годится для проверки аккумуляторных батарей на 12 Вт, а также для проверки аккумулятора повышенной емкости. В первом случае будет работать лишь одна нагрузочная пружинка, а во втором – две. Для проверки аккумуляторной батареи подобным устройством необходимо:

Провести замеры напряжения на клеммах без применения нагрузочных сопротивлений. Делать это необходимо примерно через 6 часов после того как был заглушен мотор.

Зажим, который соответствует «плюсу», подключается к соответственной клемме батареи, но при этом пружинку подключать не нужно.

Минусовым зажимом прикасаются к клемме со значением «минус», после чего смотрят, что показывает вольтметр (см. фото).

Так проверяется напряжение разомкнутой цепи аккумуляторной батареи. Полученные результаты сравниваются с данными, описанными в инструкции, после чего делается вывод о качестве заряженности аккумулятора.

Если батарея полностью заряжена, можно переходить к ее проверке под нагрузкой. Для этого к устройству подключают нужную нагрузку, после чего делают все то, что было описано выше.

Показания с прибора снимаются примерно на 5 секунде, после того как вилка была подключена.

Стоит отметить, что во время присоединения минусового зажима к минусовой клемме могут идти искры, но в этом нет ничего страшного. Пробки аккумуляторной батареи во время проверки обязательно должны быть завернуты. Сами зажимы могут нагреваться, поэтому после завершения измерений их брать голыми руками не стоит. Лучше дать им остыть несколько минут.

Отличным результатом считается показание вольтметра 9 Вт. Другие результаты могут свидетельствовать о том, что аккумулятор нужно либо зарядить, либо заменить новым. Так как подобный метод измерения осуществляет хоть небольшую, но нагрузку на аккумуляторную батарею, применять его рекомендуется не слишком часто.

Этапы создания

Перед тем как переходить к созданию нагрузочной вилки своими руками необходимо замерить напряжение одной полностью заряженной баночки аккумуляторной батареи. Также необходимо убедиться, что имеется доступ к каждой баночке по отдельности. В зависимости от полученного напряжения делается градуированная шкала, которая во время измерений будет показывать уровень заряда для конкретного прибора (см. видео). В инструкции к аккумуляторной батареи должны указываться минимальные и максимальные значения нагрузочного тока. Их также нужно учитывать.

Сопротивление нагрузочного элемента электрической цепи рассчитывается по формуле:

где R – это сопротивление (Ом), U –напряжение (В), а I – сила тока (А). Стоит отметить, что в представленную формулу нужно вписывать величины только для одной баночки, а не для всего аккумулятора.

Мощность элемента электрической цепи рассчитывается по формуле:

где Р – это мощность (Вт), U –напряжение (В), а I – сила тока (А).

Зажимы для нагрузочной вилки обязательно должны выдерживать большой ток, который будет через них проходить. К элементу электрической цепи их присоединяют своими руками при помощи проводов, которые также должны быть рассчитаны на большой ток. Все соединения обязательно должны хорошо спаиваться (см. фото), что также можно сделать самому с помощи сварочной аппарата. Далее к полученному устройству подключается вольтметр. Все элементы нагрузочной вилки для удобства использования можно разместить на негнущемся каркасе, можно с ручкой. При этом в качестве каркаса обязательно должны применяться материалы, которые не вспыхнут, если рядом будет открытый огонь, т.е. дерево уже не подойдет.

Нагрузочная вилка ни в коем случае не должна присоединяться к аккумуляторной батареи, которая в данный момент заряжается. Также ее нельзя хранить вблизи аккумулятором и других подобных приборов. После завершения работы с устройством необходимо обязательно тщательно проветривать помещение.

Полезные советы

Устройство нужно присоединять к каждой баночке по отдельности.

Важно правильно подобрать мощность тока, чтобы избежать порчи элементов. Элемент электрической цепи обычно представляет собой проволоки, соединенные с серединкой из керамики. Элемент электрической цепи обычно представляет собой проволоки, соединенные с серединкой из керамики

Элемент электрической цепи обычно представляет собой проволоки, соединенные с серединкой из керамики.

Зажимы лучше всего сделать своими руками из нихрома или стали, как, например, на фото.

В устройстве можно применять как по одному контакту на клемму, так и по два контакта.

Аппарат, особенно тот, который удалось сделать своими руками, должен подключаться к батареи лишь на непродолжительно время. В ином случае могут возникнуть неполадки.

Что такое нагрузочная вилка

Нагрузочная вилка предназначена для выявления возможных неполадок с аккумуляторной батареей. Проверить источник электропитания, когда автомобиль находится в движении невозможно.

А если проверять устройство на холостое кручение, оно не даст нормального представления о состоянии аккумуляторной батареи.

Существует определённый ряд неисправностей, которые не получится определить без подачи большого количества тока. Если пытаться выяснять неполадку при холостом ходе, ничего не выйдет. Подключив потребитель, напряжение начнёт просаживаться ниже требуемого уровня.

Произвести имитацию этой нагрузки, непростая задача. Потребуется множество резисторов, которые должны иметь определённый и одинаковые параметры.

Для чего предназначена

Нагрузочная вилка для проверки аккумуляторов. Не требуется для того, чтобы определить насколько заражен и исправен 12-вольтовый аккумулятор. А также для того, чтобы проверить работоспособность генератора борт системы.

Нагрузочная вилка может проверять насколько разряжена аккумуляторная батарея и её текущее состояние. Параметры нагрузочной вилки:

• значение напряжения равно 12 вольт;
• возможность проверять АКБ до 185 ампер-час;
• погрешность точности 2,4 процента;
• требуемая температура окружающей среды от -35 до +50 градусов.

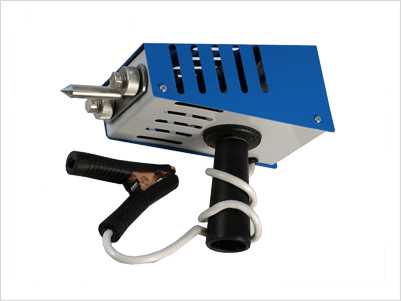

Так выглядит нагрузочная вилка.

Конструкция и принцип работы

На рынке большое множество разных моделей нагрузочных вилок. Несмотря на это, все они имеют одно общее устройство:

• корпус, выполненный из металла;
• аналоговый или же цифровой вольтметр;
• в разных моделях встречается либо один, либо два резистора, которые воссоздают нагрузку. Обычно имеют спиральную форму;
• массивный провод, имеющий клемму-крокодил. Полярность плюсовая;
• заострённый металлический конец, который напоминает нож или клинок. Имеет отрицательную полярность.

Принцип работы заключается в том, чтобы подключить плюсовой полярности АКБ положительный провод от нагрузочной вилки. Касаясь металлическим каркасом от вилки минусовой точки аккумулятора, можно выяснить напряжение источника питания без нагрузки.
Если подключить выключатель, то получится нагрузить аккумулятор. Зависимость тока будет отталкиваться от сопротивления резистора. Бывают и приборы, которые сложнее в устройстве, но тем не менее они имеют схожее строение и выполняют одинаковые функции.

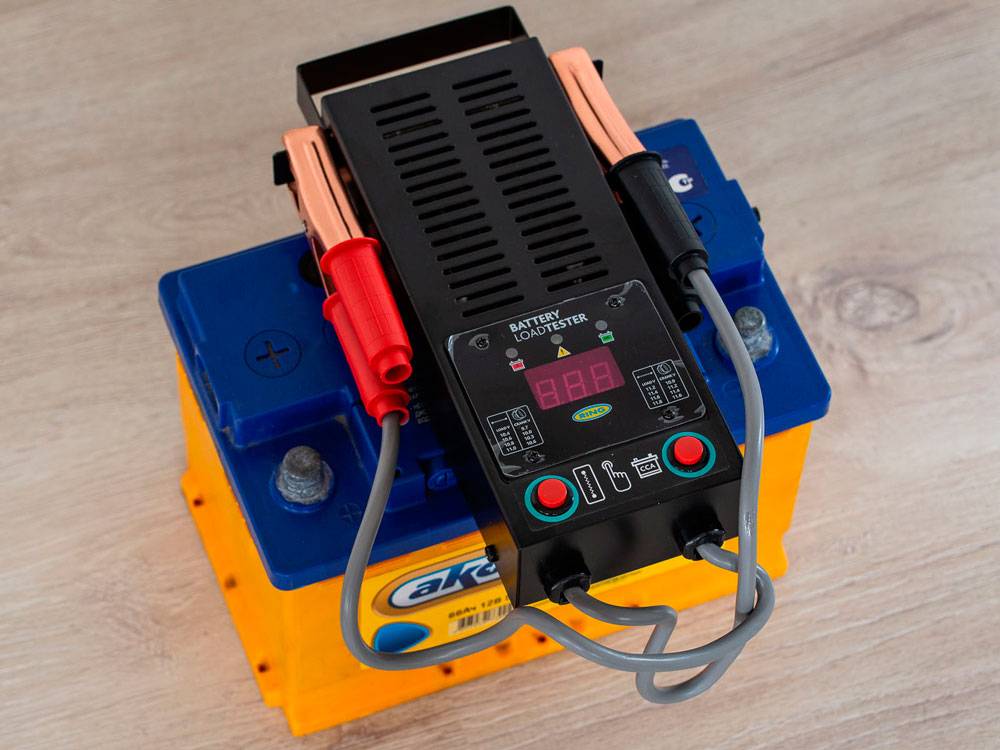

Нагрузочная вилка для проверки аккумулятора.

Инструкция по проверке

Наибольшую сложность у автовладельцев вызывает проверка аккумулятора нагрузочной вилкой.

Но здесь нет ничего сложного — достаточно следовать приведенной ниже инструкции:

Проверка без нагрузки.

Перед проведением измерений отсоедините аккумулятор от зарядного устройства или снимите клеммы машины.

С момента последней поездки должно пройти не меньше семи часов. Проверку АКБ лучше всего производить утром, после ночного простоя машины.

Убедитесь, что уровень электролита в аккумуляторе на достаточном уровне. В обратном случае стоит долить дистиллированной воды.

Нагрузочная вилка является переносным устройством, поэтому ей можно пользоваться без демонтажа аккумулятора с автомобиля.

Главное, чтобы АКБ не была холодной — оптимальная температура устройства от 20 градусов и выше. Если же она меньше, необходимо демонтировать источник питания и занести в тепло.

В процессе проверки пробки на АКБ должны быть закручены (если изделие является обслуживаемым).

Далее действуйте так:

Подключите положительный провод (с клеммой нагрузочной вилки) к «плюсу» проверяемого источника питания. Подсоедините металлический штырь («минусовой» вывод) к отрицательному полюсу

Обратите внимание на показатели, которые отражаются на табло вольтметра

В процессе проверки стоит ориентироваться на следующие параметры прибора (измерения производятся на ХХ):

• При напряжении 12,6-12,9 Вольт уровень заряда АКБ равен 100% (полный заряд).
• 12,3-12,6 В — 75%.
• 12,1-12,3 В — 50%.
• 11,8-12,1 В — 25%.
• 11,5-11.8 В — полный разряд.

Если проверка показала заряженность аккумулятора на 100 процентов, можно переходить к следующему этапу — проведению измерений под нагрузкой.

Таблица.

Проверка под нагрузкой.

Как отмечалось выше, к этой работе можно прибегать, если уровень напряжения на вольтметре составляет 12,6-12,9 Вольт.

Для начала необходимо прочесть инструкцию, где указаны подробные рекомендации производителя.

Нагрузка подключается с учетом информации в мануале, после чего коммутируется нагрузочная вилка.

Здесь алгоритм действий тот же, что и в прошлом случае. Учтите, что в момент прикосновения штыря вилки к «минусовому» полюсу появляется искрение из-за протекания большого тока в месте контакта.

В рассмотренной выше проверке время подключения нагрузочной вилки к аккумулятору не имеет значения. Здесь же этот нюанс важен.

В случае измерения под нагрузкой параметры должны сниматься на 5-ой секунде проверки, после чего вилка сразу отключается.

Удерживание измерительного прибора в подключенном состоянии больше пяти секунд запрещено.

В процессе измерения на приборе нагрузочной вилки высвечивается напряжение, по которому можно делать вывод об исправности и уровне заряда источника питания.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что делать если в аккумуляторе замерз электролит

В случае, когда напряжение больше 9 Вольт, можно говорить об исправности источника питания. Если этот параметр меньше, стоит еще раз выполнить проверку. При неудовлетворительных результатах можно делать вывод выходе АКБ из строя.

Если аккумулятор разряжен не полностью, с помощью нагрузочной вилки можно определить уровень заряда источника питания:

• Если напряжение выше 10,2 Вольт, это говорит о максимальном заряде батареи;
• При 9,6 Вольта АКБ заряжена на 75%;
• 9,0 В — 50%;
• 8,4 В — 25%;
• Если напряжение меньше 7,8 В, аккумулятор полностью разряжен.

После проверки под нагрузкой необходимо провести первое испытание. Если в этом случае напряжение не возвращается до уровня 12,4-12,7 Вольт, имеет место проблема с одной или несколькими банками аккумулятора.

Таблица.

Злоупотреблять проверкой АКБ под нагрузкой не стоит, ведь частый разряд под большим током приводит к снижению ресурса изделия.

В процессе измерения запрещено прикасаться к металлическому штырю, ведь под действием высоких токов он сильно нагревается.

После каждого последующего измерения стоит делать паузу 3-5 минут для остывания штыря.

Купить нагрузочную вилку можно в магазине или сделать своими руками. При этом каждый автовладелец должен иметь такое изделие у себя в гараже, ведь переоценить его возможности и пользу невозможно.

Устройство нагрузочной вилки

Устройство вилки может отличаться в зависимости от модели и дополнительных возможностей. Но есть несколько общих элементов:

• вольтметр (аналоговый или цифровой);
• нагрузочный резистор в виде спирали сопротивления в корпусе вилки;
• один или два щупа на корпусе (в зависимости от конструкции);
• минусовой провод с зажимом типа крокодил.

В простых приборах на корпусе вилки имеются два щупа для измерения под нагрузкой и напряжения разомкнутой цепи. Вольтметр используется аналоговый, который показывает напряжение стрелкой на циферблате с делениями. Более дорогие модели имеют электронный вольтметр. В таких устройствах легче считывать информацию и показатели более точные.

Внутреннее устройство нагрузочной вилки Ореон НВ-01

Разные модели нагрузочных вилок имеют различные характеристики и возможности. Они могут отличаться по:

• диапазону измерения вольтметра;
• измерению силы тока;
• температуре эксплуатации;
• назначению (для кислотных или щелочных).

Особенности проверки что нужно учесть

Прежде чем начать снимать показания с тестера, следует научиться расшифровывать особенности замеров и правилам пользования. Итак, новичкам стоит взять на заметку следующие рекомендации:

1. До начала подключения нужно обязательно убедиться в правильной полярности.
2. Для проведения замеров используется температурный режим в 20-25 градусов Цельсия.
3. При работе щупы нагреваются под действием тока и могут причинить ожоги конечностей.
4. Замеры делаются не дольше 7-8 секунд. Повторный съём данных должен делаться после 5-минутного перерыва.
5. Если батарея полностью разрядилась, её заряжают по максимум и снимают показания повторно.

Для проверок небольших АКБ будет достаточно вилки, оснащённой всего одной нагрузочной спиралью. А вот в случае с мощными батареями с большой ёмкостью понадобится уже пара спиралей. Самые распространённые модели нагрузочных тестеров способны проверять устройства с ёмкостью до 240 ампер/часов. Они имитируют тот уровень нагрузки, который возникает в момент запуска двигателя. Пусковая сила тока может доходить до 250 ампер.

Самые простые модели вилок нагрузочных, как правило, оценивают только уровень заряда батареи. Более сложные и дорогие разновидности могут оснащаться дополнительно амперметром. Это позволяет более тщательно протестировать характеристики не только самого АКБ, но и состояния электроцепи.

Распространенные виды и типы нагрузочных вилок

В специализированных магазинах и на рынках можно встретить большое число нагрузочных вилок, которые отличаются конструкцией, диапазоном измерения и уровнем измеряемого тока.

Кроме того, такие измерительные приборы классифицируются по типу проверяемых АКБ — для щелочных и кислотных источников питания.

Главной особенностью является разница в нагрузке (чаще всего — от 1 до 12 Ампер).

Также существуют вилки, позволяющие проверять отдельные банки аккумулятора, если конструкция изделия дает такую возможность.

К наиболее популярным видам нагрузочных вилок можно отнести:

• НВ-Б — устройство, позволяющее измерять в напряжение в диапазоне от 0 до 3 Вольт. Максимальная нагрузка по току составляет 100 Ампер. Прибор используется для проверки аккумуляторов кислотного типа (напряжением 2 В) и щелочных АКБ (1,2 Вольта).
• Э 107 УХЛ4 — тип нагрузочной вилки для проверки 12-вольтовых автомобильных АКБ. Предел измерений в этом устройстве составляет от 0 до 20 Вольт. Граничная нагрузка по току — 100 Ампер.
• BH-01 — устройство, позволяющее измерять напряжение в диапазоне от 0 до 15 В. Рабочая температура составляет от 1 до 35 градусов тепла. Повторная проверка должна производиться через 15 секунд.
• HB-01 —прибор, отличающийся точностью в 2,5%, а также диапазоном измерений от 0 до 15 Вольт. Величина нагрузки — 100 или 200 Ампер. Температурный диапазон от 30 градусов мороза до 60 градусов тепла.
• НВ-03 — наиболее востребованное у автовладельцев изделие, отличительной особенностью которого является наличие электронного вольтметра с ЖК индикатором. В комплекте поставляется две нагрузки, которые можно по отдельности подключать к вилке. Максимальная токовая нагрузка — 200 А, напряжение — от 0 до 16 Вольт, а емкость проверяемых АКБ — от 15 до 240 А*ч. Изделие используется для проверки аккумуляторов на стандартное напряжение 12 Вольт. В случае подключения одной нагрузки предельный ток будет составлять 100 Ампер. При этом можно тестировать АКБ с емкостью 15-100 А*ч. Если установить две нагрузки, максимальный ток вырастает до 200 Ампер. При этом удается проверить АКБ на 100-240 А*ч.
• HB-04 — более мощное устройство, позволяющее тестировать аккумуляторы на 12 и 24 Вольта. Кроме того, с помощью прибора можно проверить отдельные элементы АКБ на 2 В. Точность измерений — 0,5%, диапазон напряжения — 0-32 В. Кроме того, изделие работает в широком диапазоне температур — от -20 до +60 градусов по Цельсию.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как выбрать аккумулятор для автомобиля

Как проверить зарядным устройством?

Проверка на работоспособность с помощью зарядного устройства не вызовет ни у кого каких-либо трудностей. Достаточно иметь специальное ЗУ для автомобильных акб с цифровым табло. Данный способ позволяет проверить заряд аккумулятора без вольтметра.

Важно! При проверке не подключайте зарядное устройство к розетке, показания тогда будут не верны. Последовательность действий такова – подсоединяете ЗУ к клеммам и жмете специальную кнопку для проверки, затем считываете результаты

Последовательность действий такова – подсоединяете ЗУ к клеммам и жмете специальную кнопку для проверки, затем считываете результаты.

Помощь в зарядке аккумулятора авто

Метод заряда аккумулятора током постоянной силы. Полная зарядка АКБ осуществляется путем подключения батареи к источнику питания с напряжением до 16.2 В. Зарядка таким методом за один час будет достигать 1/20 Ср, за 10 часов – 1/10 Ср. Ср – номинальный объем аккумулятора.

Преимущества такого способа:

• Возможность полной зарядки баратери автомобиля;
• Чем меньше сила тока, тем более полный заряд.

Минусы метода:

• Сильное газовыделение;
• Необходимо регулярно стабилизировать силу тока.

Метод зарядки постоянным напряжением. Применяя такой способ можно быстро подзарядить АКБ до 90-96% объема. Но есть и минус – автомобильная батарея сильно нагревается. Сила тока при зарядке может быть высокой, по мере увеличения напряжения, но и может приближаться к нулю. Напряжение источника при зарядке находится в диапазоне 14.6-15 В.

Проверка плотности

Плотность – важный показатель. От нее не только зависит, что нужно лить при малом количестве жидкости внутри АКБ, но и:

• температура замерзания электролита – в случае крайне низкой плотности, такой как 1,07 грамм на куб. см., он замерзнет уже при минус 5 градусов по Цельсию, а при не очень низкой (например, 1,30) температура замерзания составит аж минус 60 градусов;
• срок службы АКБ – чем более высокая концентрация серной кислоты, тем меньше прослужит батарея.

Правильное обслуживание аккумулятора заключается в периодическом контроле за плотностью. Делается это при помощи специального прибора, продающегося в любом автомобильном магазине – ареометра. Стоимость этого приспособления составляет 150 – 200 рублей.

Проверка должна производиться на полностью заряженном аккумуляторе. Ареометр должен показать значение от 1,27 до 1,29 грамм на кубический сантиметр. Все, что ниже или выше данного показателя, является отклонением от нормы.

Пошаговая инструкция, как проверить плотность аккумуляторов ареометром:

• берем приспособление;
• опускаем его поочередно в каждую банку;
• набираем электролитический раствор при помощи нажатия на грушу, находящуюся сверху прибора;
• смотрим значение, которое покажет градуированная шкала;
• определяем средний показатель в мм после осуществления измерений по всем 6 банкам.

После того как правильно была определена плотность, решится вопрос с тем, что нужно заливать, и нужно ли это делать вообще:

• если плотность оказалась повышенной, то нужно лить дистиллированную воду, то есть уменьшать концентрацию серной кислоты;
• наоборот, при пониженных значениях, нужно добавлять электролит, то есть повышать концентрацию серной кислоты.

Процедура доливки дистиллированной воды

В этой процедуре нет ничего сложного – просто заливаем понемногу в каждую банку. Далее проверяем уровень (см. выше). Как только он станет нормальным, еще раз производим проверку плотности.

Добавление или замена электролитического раствора

При низкой плотности нужно добавлять или вообще полностью менять электролит, находящийся в аккумуляторе.

Что именно делать, зависит от того, какая конкретно концентрация серной кислоты была определена по результатам замера ареометром:

• если от 1,2 до 1,27 грамм на кубический сантиметр, то электролитический раствор добавляется согласно нижеуказанному алгоритму (ситуация № 1);
• в случае же, если ниже 1,2 грамм на кубический сантиметр, то придется полностью менять (ситуация № 2).

Чтобы довести плотность до нормы путем добавления электролита (ситуация № 1), необходимо:

• откачиваем как можно больше жидкости из каждой банки аккумуляторной батареи (например, при помощи резиновой груши);
• берем электролит, купленный в автомобильном магазине, и заливаем в каждую банку половину от того объема, который откачали при помощи груши;
• немного встряхиваем АКБ, либо же даем на клеммы небольшую нагрузку (к примеру, подключаем автомобильную лампочку) – это нужно, чтобы добавленная и уже находящаяся в АКБ жидкости хорошо перемешались;
• произвести замер плотности – если она не достигла нормы, необходимо повторить вышеуказанные шаги еще раз.

Если плотность – крайне низкая, электролитический раствор придется весь заменить (ситуация № 2). Делается это сложнее, чем в случае добавления:

• нужно откачать раствор при помощи груши, шприца или иного приспособления;
• в банки залить дистиллированную воду;
• АКБ немного покачать из стороны в сторону;
• откачать залитую воду;
• повторять процедуру до тех пор, пока откачиваемая вода не станет прозрачной;
• залить новый электролит из бутылки исходя из объема, который требуется заливать в АКБ определенной емкости (см. таблицу выше);
• проверить уровень и плотность.

Правила заливки

Автомобилист должен следовать 3 основным правилам заливки электролита и дистиллированной воды:

• уровень электролита в АКБ должен быть на мм выше пластины – от 10 до 15;
• при необходимости доливки воды следует использовать именно дистиллированную – воду из-под крана лить категорически запрещено из-за наличия в ней примесей и солей тяжелых металлов, которые будут способствовать коррозии свинцовых пластин, их окислению;
• при контроле показаний ареометром следует учитывать климатические условия – если машина эксплуатируется преимущественно в северных регионах, то норма плотности чуть выше (около 1,30 – 1,31 грамм на 1 куб. см.), наоборот, если ТС используется на территориях с жаркой погодой, норма чуть ниже (1,25 – 1,26 грамм на 1 куб. см.).

Как сделать нагрузочную вилку своими руками

Чтобы изготовить аналог нагрузочной вилки достаточно приобрести простейший цифровой мультиметр и найти нагрузочное сопротивление. В чистом виде нагрузочный резистор купить едва ли удастся. Такая деталь имеет узко специфическое применение. Можно использовать часть спирали от утюга, кипятильника. Ее сопротивление должно быть около 0,2 Ома. Такое маленькое сопротивление с большой точностью при помощи простейшего прибора измерить невозможно. Можно измерить сопротивление спирали длиной 20 сантиметров (в растянутом состоянии), затем отрезать необходимую длину. Например, сопротивление 20-сантиметровой спирали будет 2 Ома. Значит, надо отрезать примерно 10-ю часть спирали, то есть 2 сантиметра.

Следует учесть, что такая нагрузка будет очень быстро нагреваться, измерения необходимо производить оперативно. Показания самодельного прибора будут неточными, скорее оценочного характера.

Варианты схем

Наиболее классический вариант схемы с различными нагрузочными сопротивлениями показан на рисунке.

Резисторы R1 и R2 рассчитываются на токи 50, 100 или 200 Ампер в зависимости от емкости аккумуляторной батареи, которую необходимо обследовать. Например, при токе 100 Ампер, сопротивление будет согласно закону Ома R=U/I=12/100 приблизительно 0,12 Ома.

Можно вместо постоянных резисторов установить потенциометр. Схема в этом случае будет выглядеть по-другому. Потенциометр должен быть рассчитан на рассеиваемую мощность не менее 1000 Ватт.

В интернете можно найти множество оригинальных конструкций, предназначенных для любителей прикладного технического творчества.

Можно ли использовать тестер для проверки

Для проведения оценочных измерений (типа годен — не годен) можно использовать простейший тестер или мультиметр китайского производства. Его обязательно необходимо переключить в режим измерения напряжений на предел не менее 20 Вольт.

Советы

Выполняйте проверку емкости аккумуляторной батареи не реже одного раза в полгода перед началом теплого и холодного периодов эксплуатации автомобиля.

Если исправный аккумулятор заряжается не полностью, устраните причины неисправности. Возможно, неправильно работает генератор. Недозаряд – причина преждевременного старения АКБ.

В случае износа аккумуляторной батареи, сульфатации пластин, ее свойства можно восстановить при помощи специальных методов и зарядных устройств.

Распространённые виды и типы нагрузочных вилок

Многие и не подозревают, что существуют различные виды нагрузочных вилок для зарядки АКБ. Они могут иметь электронный дисплей или же примитивный стрелочный циферблат. Ещё они бывают разных типов и отличаются между собой предназначением.

Наиболее распространены, особенно в прежнее время, аналоговый конструкции с вольтметром стрелочного типа. Могут измерять характеристики АКБ либо без нагрузки, либо с имитацией нагрузки запуска стартера. Как правило, их сила тока находится на уровне от 50 до 100 ампер.

Для того чтобы протестировать АКБ с нагрузкой от 125 ампер и более, есть смысл воспользоваться электронным устройством, наподобие вилки Ring RBA 15. Удобный интерфейс позволит пользователю легко настроить необходимые параметры, в том числе, значение тока холодной прокрутки. Эту характеристику устанавливают ещё производители батарей и подразумевают под ней такое количество ампер, которое способна выдать АКБ для запуска мотора при отрицательных температурах воздуха.

Существующие на рынке тестеры могут отличаться между собой рабочим диапазоном и уровнем измеряемого тока. Кроме того, есть разные конструкции для кислотных или щелочных батарей. Однако самым ключевым отличием является то, на какую нагрузку они рассчитаны. Итак, наиболее популярные и удачные модели вилок следующие:

Как проверить уровень заряда батареи в процессе зарядки?

Многие из новейших зарядных устройств оборудованы дополнительными индикаторами, позволяющими безошибочно определить степень зарядки АКБ в процессе протекания самого зарядного процесса. Некоторые из наиболее усовершенствованных устройств имеют дисплей, где высвечивается текущее значение напряжения, которого успела достичь батарея на данный момент.

Итак, как узнать, что аккумулятор зарядился и процесс пора завершать?

Если ЗУ снабжено индикатором, то при достижении полного заряда батареи он обычно загорается зелёным цветом. При наличии дисплея на заряднике можно посмотреть величину напряжения АКБ: его значение в диапазоне от 12,6 В до 12,9 В свидетельствует о том, что ёмкость батареи восстановлена в полном объёме. Кроме того, всегда можно воспользоваться мультиметром, замерив напряжение на клеммах аккумулятора с его помощью, если для зарядки используется самое простое, не оснащённое дополнительным функционалом зарядное устройство.

Как видим, вариантов, чтобы определить, зарядился ли аккумулятор автомобиля, множество. Каким из них воспользоваться, решайте сами. Во многом это будет определяться выбранным ЗУ, с помощью которого осуществляется зарядка АКБ.

Батарея не держит нагрузку: что делать

Для пуска двигателя внутреннего сгорания в легковушке минимальным является значение для АКБ на уровне 12,5 В. Более низкие показатели дадут высокую вероятность отказа вращения стартера. При условии регулярной эксплуатации батарея должна быть практически безотказной первые три года с момента её установки.

Рекомендуем контролировать состояние клемм АКБ. Они должны плотно взаимодействовать с подключёнными контактами от генератора. В противном случае будет образовываться окисление, блокирующее прохождение тока. Также для обслуживаемых батарей требуется отслеживать уровень электролита, который может испаряться при закипании.

Когда уровень жидкости в банках падает ниже критического, то заряд не будет держаться, а батарея быстро выйдет из строя. Необходим долив электролита или дистиллята.

Также могут осыпаться пластины из-за сульфатации свинца. Они создают внутри замыкание, поэтому такую батарею нужно менять.

Нагрузочные вилки

Нагрузочная вилка – это прибор, предназначенный для проверки автомобильного аккумулятора. Самое простое исполнение включает в себя вольтметр и нагрузочное сопротивление, более сложное исполнение включает в себя еще амперметр и возможность реализации всевозможных измерений не только АКБ, но и всей электрической цепи автомобиля. Чаще всего встречается вот такой вариант нагрузочная вилка нв 01.

Металлический корпус на рукоятке со встроенным вольтметром и одной или несколькими нагрузочными спиралями. Толстый провод одной стороной подключен к «+» вольтметра, а на другой стороне закреплен зажим, обеспечивающий подключение нагрузочной вилки к клемме аккумулятора.

Минусовый электрод вольтметра соединен с металлическим штырем, расположенным на задней части корпуса.

Как же пользоваться нагрузочной вилкой и как проверить аккумулятор нагрузочной вилкой? Проверка аккумулятора нагрузочной вилкой производиться в два этапа. Сначала, Вам необходимо произвести замер напряжения на клеммах батареи, не подключая нагрузочные сопротивления. Чтобы произвести данную операцию Вам необходимо подождать 6-7 часов после того, как Вы заглушили автомобиль или же после того как на батарею перестал подаваться ток зарядки от зарядного устройства. Возьмите прибор, не подключая спирали, и соедините плюсовой зажим с плюсовой клеммой АКБ. После чего прикоснитесь минусовым штырем, расположенным на металлическом корпусе прибора отрицательной клеммы аккумулятора и следите за показаниями вольтметра. Итак, первый этап закончен. Отсоедините прибор. Если Вы выяснили, что Ваш аккумулятор заряжен на 100% можно смело переходить ко второму этапу – измерениям под нагрузкой. Теперь Вы должны подключить необходимую нагрузку и произвести те же самые манипуляции, что и на первом этапе. С той лишь разницей, что держать устройство нужно всего пять секунд и на пятой секунде снять измерения. Предупреждаем, что в момент касания штырем минусовой клеммы АКБ, работоспособная батарея будет немного “искрить”, не пугайтесь, ведь все дело в том, что Вы подключили к ней нагрузку, сравнимую с пусковым током двигателя.

Внимание! В момент измерений не трогайте руками штырь нагрузочной вилки, т.к. он может сильно нагреваться. Выдержите паузу в 3-5 минут

Проверьте: во время всех действий  пробки АКБ должны быть завернуты

Выдержите паузу в 3-5 минут. Проверьте: во время всех действий  пробки АКБ должны быть завернуты.

Если на втором этапе измерений, значение вольтметра больше 9.0 Вольт, то значит Ваша батарея в отличном состоянии. Если ниже 9.0 Вольт, Вам необходимо провести обслуживание и заряд АКБ, и произведите контрольный замер. Если и это не поможет, то новость неутешительная – аккумулятор придется заменить.

Будьте бдительны: частая проверка нагрузочной вилкой аккумулятора навредит общему состоянию Вашего АКБ, потому как создает нагрузку на аккумулятор.

Сейчас представлены различные виды нагрузочных вилок, мы же советуем Вам приобретать нагрузочные вилки нв-01, нагрузочные вилки нв-02, нагрузочные вилки нв-03 и нагрузочные вилки-04.



С помощью нагрузочной вилки можно проверить степень зарядки и состояние аккумулятора. Проверять следует каждый элемент батареи подсоединением нагрузочной вилки к его выводам. Проверка д.б. кратковременной.

Аккумуляторная батарея нормальна, если в течение 5 секунд напряжение на каждом из элементов не изменяется и составляет 1,7-1,8 В.

Если напряжение не изменяется в течение 5 сек, одинаково для всех элементов, но величина его находится в пределах 1,4-1,7 В, то необходимо произвести зарядку.

Если напряжение ниже 1,4 В, батарея неисправна.

Величина напряжения при измерении нагрузочной вилкой характеризует степень разрядки аккумулятора. Напряжение в диапазоне 1,4-1,5 В свидетельствует о 75%-ной разрядке аккумулятора в диапазоне 1,5-1,6 В – о 50%-ной разрядке, в диапазоне 1,6-1,7 В – о 25%-ной разрядке, в диапазоне 1,3-1,4 В – о 100%-ной разрядке или о неисправности элемента.

При отличии напряжения на 0,2 В для одного из элементов по отношению к другим элементам требуется зарядка или ремонт батареи.
