Выжимной подшипник сцепления – узнаем, что за элемент переключает передачи

Процедура замены подшипника

Если подшипник вышел из строя внезапно, в первую очередь нужно предпринять определенные меры, направленные на то, чтобы доехать до ближайшего СТО или до личного гаража.

Добраться до места назначения можно двумя способами: посредством буксира или своим ходом, но без задействования сцепления, то есть без нажатия педали.

В процессе перемещения своим ходом нужно следовать специальной инструкции:

  1. Включается первая скорость.
  2. Запускается стартер.
  3. После начала движения нужно сбросить газ и перевести рычаг коробки в положение 2-го скоростного режима.
  4. После небольшого разгона можно переключиться на 3-ю скорость. При этом нужно ловить момент, когда скорость работающего двигателя и вала будут примерно равными.

Использование данного метода разрешается только в крайнем случае. Есть риск «убить» корзину сцепления и даже коробку передач. Желательно найти возможность организовать эвакуатор.

Как только водитель оказывается в СТО, автомобиль отправляется на диагностику, а далее проводятся необходимые ремонтные работы.

Если есть определенные знания по автомобильной тематике, если нет желания тратить средства на помощь профессионалов, можно провести замену своими силами. Чтобы осуществить данный процесс, потребуется иметь в распоряжении необходимые инструменты, специальное место в гараже с ямой и эстакадой. Порядок действий при самостоятельно замене подшипника следующий:

  1. Транспортное средство загоняется на яму, ставится на ручной тормоз и устанавливаются противооткатные упоры.
  2. Снимаются клеммы с аккумулятора, после чего он полностью убирается, чтобы не мешал работе. Одновременно с этим нужно отсоединить провод, который соединяет массу картера сцепления.
  3. Требуется открутить все винты и болты, которые надежно крепят защиту автомобильного двигателя. Защита отсоединяется. Это создает беспрепятственный доступ ко многочисленным узлам системы сцепления.
  4. Откручивается тяга привода КПП, то есть кулиса. Для этой цели ключом на 13 нужно открутить болт хомута и развести его в стороны. После этого привод отсоединяется от основной коробки передач.
  5. Отсоединяется датчик, осуществляющий включение фонарей заднего перемещения, а также трос системы сцепления.
  6. Ослабляются гайки ступиц и поднимаются передние колёса. Их нужно снять и полностью открутить гайки ступиц. После этого откручиваются шаровые опоры и выворачиваются ступицы так, чтобы открылась возможность демонтировать такие элементы, как пыльники, хомуты.
  7. Под двигатель нужно обязательно поставить опору, чтобы после снятия КПП он не упал. После этого откручиваются все винты, при помощи которых крепится коробка передач к двигателю, а также откручиваются кронштейны для крепления коробки. Данную работу желательно выполнять вдвоём, так как это достаточно весомая деталь автомобиля. В процессе вытаскивания устройства нужно проследить за тем, чтобы первичный вал не задевал лепестки.
  8. Требуется вывести концы пружинного фиксатора при помощи отвёртки. После этого вытаскивается муфта сцепления.
  9. Отводятся лепестки немного назад и снимается старый подшипник.
  10. Обратной последовательностью действий нужно установить новую деталь на место. Подшипник при этом должен быть установлен на муфту так, чтобы все выступающие компоненты были направлены в сторону муфты.
  11. Проводится фиксация новой детали при помощи держателя сцепления с одновременным использованием такого состава, как смазка для выжимного подшипника сцепления.

Это интересно: Автосигнализация «Шериф»: 7 моделей системы и подробная инструкция по эксплуатации

После проведённой замены подшипника устанавливается сама коробка передач, также в обратной последовательности. Нужно вставить на место шаровые опоры, ШРУС, закручивается гайка ступицы. Затем осуществляется установка колёс, затягиваются специальные колёсные болты, автомобиль опускается на поверхность. Как только машина установлена на пол, нужно затянуть их вместе с гайками ступицы.

В завершение работ нужно залить масло обратно в коробку передач, а еще лучше заменить его на совершенно новый продукт.

Менять старый подшипник нужно также исключительно на новый

При этом нужно обратить внимание на производителя детали. Если многочисленные элементы сцепления будут от разных компаний, может появиться небольшой дисбаланс в процессе эксплуатации

Подобрать полный комплект системы сцепления относительно несложно. Главное — ориентироваться на популярность среди покупателей, на отзывы, оставленные водителями, на репутацию производителя и поставщика. Оптимальным вариантом будет приобретение цельного комплекта о одной фирмы.

Возможные неисправности их признаки и диагностика

Для диагностики не требуется специального оборудования. Симптомы красноречивы, их сложно спутать с другими элементами. Достаточно самостоятельно прислушаться к автомобилю нажимая педаль.

Признаки неисправности выжимного подшипника:

  • свист, хруст, локализующийся в районе педали;
  • характерный стук привода на заведенном двигателе;
  • толчки при нажатии, клин педали;
  • трудное переключение передач, иногда сопровождается посторонними звуками.

Как проверить выжимной подшипник:

  • завести двигатель, включить нейтральную передачу;
  • нажать сцепление, прислушаться к посторонним шумам;
  • включить передачу, плавно отпускать педаль.

Возникновение хотя бы одного описанного симптома указывает на необходимость замены подшипника. Оттягивание процедуры грозит полным его разрушением.

Как проверить выжимной на автомобиле:

Признаки неисправности выжимного подшипника:

При диагностике помните об особенности ВП:

Стук нажатой педали не всегда говорит о неисправности. В холодную пору это нормальное явление. Ролики (шарики) изготавливаются из стали, не имеющей большого линейного расширения. Обойма отлита из металла, подвергнутого термическому воздействию. Эта разность может вызывать появление зазора, допустимого для эксплуатации.

Как заменить выжимной подшипник

Операции по замене разных видов выжимных устройств имеют схожие технологические шаги. Рассмотрим механический и гидравлическую конструкции на конкретных примерах.

Механический тип сцепления. Пошаговая инструкция.

Для наглядности возьмем автомобиль ВАЗ 2114. Перед началом разборки обеспечьте достаточное освещение КПП. Подготовьте рабочее место, инструменты.

Совет:

Операцию по снятию коробки передач рекомендуется выполнять на яме. Таким образом, обеспечивается полный доступ к КПП. Не лишней станет помощь напарника.

Фото-отчёт снятия КПП:

После снятие трансмиссии с транспортного средства, можно переходить к замене запчасти:

  1. Внимательно осмотрите внутреннюю часть колокола. Убедитесь в целостности крепления вилки. Если есть признаки ее повреждения, замените.
  2. Найдите край пружины, фиксирующей муфту. Подденьте отверткой и снимите подшипник.
  3. Очистите шлицы вала от старой смазки и грязи.
  4. Приступаем к замене детали. Смазать посадочные поверхности и вал КПП. Используйте смазку ШРУС.
  5. Надеваем новую деталь на вал. Устанавливаем фиксирующую пружину.
  6. Проверяем ход муфты по оси. Он должен быть без заеданий.
  7. Проверяем вращение роликов (шариков). В процессе не должно быть перекатов, подклинивания и других дефектов.

На этом замена завершена. Коробку передач можно ставит в обратной последовательности.

Совет:

Обязательно проверьте состояние ведущего, ведомого дисков сцепления, корзины.

Фото-отчёт замены ВП

Гидравлический тип сцепления. Пошаговая инструкция.

В качестве примера рассмотрим автомобиль Ford Focus 2. Подготовительный этап заключаются в снятии коробки передач с двигателя.

Совет:

Болты крепления коробки различаются по длине. Обязательно промаркируйте их перед откручиванием.

Фото-отчёт снятия КПП:

Замена выжимного подшипника выполняется по следующему плану:

  1. Осматриваем внутреннюю часть защитного кожуха. Масло, грязь, продукты износа фрикционных накладок удаляем и очищаем пространство.
  2. Откручиваем болты крепления корпуса запчасти. Снимаем элемент с вала КП.
  3. Очищаем посадочную поверхность от следов масла и грязи.
  4. Устанавливаем новую деталь на вал. Закручиваем болты корпуса гидромуфты.
  5. Проверяем правильность вывода переходника патрубок-штуцер.
  6. Устанавливаем трансмиссию на автомобиль согласно инструкции.

По окончанию необходимо прокачать систему гидравлического привода для удаления воздуха. Операцию рекомендуется проводить с напарником. После каждого глубокого нажатия педали, отверните выпускной штуцер и выпустите воздух. Процедуру повторить несколько раз.

Совет:

Внимательно осмотрите жидкость внутри бачка сцепления. Она не должна быть мутной, грязной. В противном случае удалите ее шприцом, залейте новую и прокачайте систему.

Фото-отчёт замены ВП

Выжимной подшипник сцепления признаки неисправности

Самые распространенные в использовании системы сцепления с 2-мя дисками – ведомым, что способствует получению крутящегося момента на коробку передач, и ведущим, хорошо прикрепленным к коленчатому валу. Переход с одной передачи на другую в автомобиле происходит за счет разделения дисков сцепления, а способствует этому выжимной подшипник, разъединяющий ведущий диск с ведомым. Принцип его работы заключается в применении давления, которое рассоединяет диски и останавливает работу вала без прекращения работы мотора. Выжимной подшипник сцепления – это весомый компонент для любого автомобиля. Непосредственно в процессе передвижения транспортного средства он пребывает в спокойном состоянии, а при переключении передачи тут же присоединяется к работе системы. В случаи выхода из строя этой маленькой детали, эксплуатировать автомобиль больше не выйдет, поэтому следует незамедлительно заменить подшипник при первых симптомах неисправности.

Разновидности подшипника сцепления

Существует их два типа:

  • Шариковые (роликовые). Они представлены в виде механических узлов, которые производят передачу напряжения на подшипник, используя жесткую связку тяг.
  • Гидравлические. В этом типе усилие на него создается с помощью гидравлики, что способствует облегченному выжиманию педали сцепления.

Принцип работы подшипника

Главная миссия этой составляющей автомобиля в том, чтобы обеспечить присоединение или отсоединение сцепления во время того, как внутри салона происходит надавливание на педаль. Принцип действия очень легкий:

  1. Ведомый элемент, благодаря работе нажимного диска, поджимается к маховику. Этот процесс способствует сцеплению.
  2. Диафрагменная пружина создает необходимый поток напора на нажимной диск. На ее внутренние лепестки воздействует подшипник.
  3. Вилка сцепления инициирует отсоединение дисков и передвижение подшипника.

Признаки неисправности выжимного подшипника сцепления

Признаком того, что понадобится смена этого подшипника, в первую очередь, является шум, который возникает при нажатии на педаль сцепления. Определить действительно ли он стал виновников и проблемой поломки очень легко. Для этого достаточно:

  1. Завести мотор транспортного средства и внимательно прислушаться к шуму.
  2. Затем необходимо выжать сцепление.
  3. Когда шум не прекращается или становится громче, то причина проблемы именно в выжимном подшипнике.

Если шум в автомобиле исчез, то вполне вероятно, что причиной неполадки является коробка передач.

Причины неисправности

Поломка данного компонента происходит в связи с неравномерными нагрузками на нее при выжимании сцепления, из-за чего она перемещается назад вместе с ведомым диском. Выходит из строя деталь, как правило, у автомобилистов с минимальным опытом вождения – новичков.

Совет! Не следует зажимать педаль сцепления, когда включена передача.

Основной признак изношенности подшипника – легкий стук, который возникает в момент выжимания педали сцепления. Услышать подобный звук в летний период – свидетельствует о потоке проблем, а в зимний период – говорит о том, что может быть обыкновенная модификация линейных стандартов стакана подшипника через снижения уровня температуры воздуха.

Деталь обладает прекрасными качествами и высокой прочностью, что позволяет даже при первых признаках стука не сразу мчаться и ставать на ремонт, а даже понаблюдать за его увеличением. Но не стоит увлекаться подобным процессом, так как из-за неисправностей этого элемента происходит перекос дисков и ускоряется их износ. Несвоевременный ремонт может привести к полному разрушению дисков и большим расходам на починку коробки передач.

Замена

Процедура не такая простая, потому при отсутствии опыта не рекомендуется выполнять ее своими руками. Если же умений и навыков хватает, приступайте к работе.

  1. Отсоедините фиксаторы и извлеките выжимной подшипник вместе с муфтой.
  2. Уберите первичный вал с подшипника.
  3. Полностью разжав фиксаторы, извлекайте из муфты поврежденный подшипник.
  4. Установите новую деталь, но предварительно убедитесь в ее качестве. При свободном движении подшипника переживать не стоит, он работает хорошо.
  5. Смажьте муфту и сам выжимник. Этот девайс любит качественную смазку. Затем установите его на выжимную втулку, предварительно обработанную машинным маслом.
  6. Используя специальные фиксаторы, поставьте новый элемент на свое законное место.
  7. Завершающим этапом станет обратная сборка и установка коробки передач на исходную позицию.

Работу можно считать законченной. Выполнить ее своими руками вполне реально, но только не забывайте об аккуратности и последовательности ваших действий.

Качественный выжимник служит достаточно долго, потому регулярно выполнять подобные операции вам не придется. Разумеется, при условии, что вы правильно заменили старый подшипник и сцепление у вас функционирует эффективно.

Выжимной подшипник ВАЗ 2114 – элемент сцепления, который расположен в муфте. В сборе механизм муфты сцепления предназначен для передачи осевого усилия на нажимной диск, который отводит ведомый фланец из зацепления, в результате чего крутящий момент двигателя не передаётся к трансмиссии.

Как добраться до СТО если подшипник заклинил?

В случае поломки подшипника движение можно продолжить несколькими способами это конечно же с помощью буксира и без сцепления то есть не выжимая педали.

Чтобы доехать до СТО самостоятельно, сделайте следующее:

  • Включайте первую скорость.
  • Пускайте стартер.
  • После начала движения сбрасывайте газ и переводите рычаг КПП в позицию 2-й скорости.
  • Разгоняйтесь и переключайтесь на 3-ю скорость. При этом ловите момент, когда скорости двигателя и вала будут примерно на одном уровне.

Помните, что применение такого способа не рекомендуется из-за риска «угробить» корзину сцепления и возможно даже КПП. Как только удалось добраться до СТО, попросите поменять подшипник и если необходимо, то стоит заодно, поменять сцепление. Если лишних денег нет, работу по установке новой детали можно сделать и самому. Краткий алгоритм действий приведен ниже.

Замена выжимного на ваз 2114 советы профи

Рассматриваемое изделие является элементом сцепления и размещается в муфте. Замена данного подшипника, процесс достаточно сложный, так как как для этого требуется предварительно снять КПП.

Отдельные специалисты меняют его без снятия коробки, но подобная процедура имеет высокую вероятность некачественной установки. А это прямой путь к ДТП, так как высока вероятность выхода из строя сцепления.

Как определить, что подшипник неисправен

Выжимной подшипник ваз 2114

Внешним проявлением неисправности является возникновение постороннего шума и гула в процессе работы сцепления. При их возникновении рекомендуется неотложно выполнить достаточно простую диагностику. Это операция позволит выявить более конкретные признаки поломки.

Замена подшипника необходима в следующих случаях:

  1. Выжав педаль сцепления, вы слышите стуки, гул или шумы. Появление данных звуков обусловлено внутренними вибрациями и перекатами тел качения по повреждённой дорожке, возникшими деформациями муфты или сепаратора;
  2. Если включённое сцепление свистит, то срочно требуется смазать подшипник; У тормозной педали очень тугой ход (вариант, невозможно переключить скорость). Вероятные причины: сломано ухо подшипника, или рассыпалась муфта.
  3. Некоторые начинающие водители ошибочно могут принять за признак возникновения неисправности шумы, возникающие в холодное время года на непрогретом авто. Их причина заключается в разном температурном расширении деталей подшипника и муфты.
  4. Алгоритм замены подшипника
  5. Для работы вам потребуется запастись подпорками и парой домкратов, комплектом накидных ключей, имеющих трещётку, штыковой отвёрткой, монтировкой и ёмкостью под отработанное масло.
  6. Рекомендуется проводить работы на подъёмнике, эстакаде или смотровой яме. Необходимо решить вопрос с дополнительным освещением. И, весьма желательно, работать вдвоём. Особенно при демонтаже и установке КПП.
  7. Машина фиксируется по месту, с целью исключения её несанкционированного перемещения в процессе работы. Затем снимается КПП. Как выполняются данные работы, можно прочитать в другой статье.
  8. После этого обязательно следует оценить состояние корзины сцепления, дисков и внутренних поверхностей корпуса КПП. Удалить отработанное масло, грязь, проверить целостность уха выжимного подшипника.
  9. Следующим шагом будет замена муфты.
  10. Для демонтажа неисправного выжимного подшипника (ВП) требуется найти край, установленной в муфте, пружины, поддеть его штыковой отвёрткой и удалить вышедший из строя ВП.
  11. На шлицы втулки наносится специальная смазка (ШРУС). Затем, она наносится на устанавливаемый ВП, смазывается поверхность посадочного отверстия.
  12. После этого новый подшипник надевается на вал, и крепится пружиной. После этого проверяется ход муфты (перемещая вилку). Разобрав элемент вручную, убедитесь, что обеспечена должная лёгкость вращения и отсутствуют перекаты.
  13. Работа по замене подшипника выполнена. Возвращаем в исходное положение коробку (в последовательности, обратной демонтажу).

Какой тип подшипника выбирать

При выборе изделия необходимо руководствоваться следующими показателями: геометрическими размерами, эксплуатационными характеристиками, стоимостью.

Подшипники данного назначения выпускаются несколькими производителями, в России и за её пределами.

В качестве выжимного подшипника используются шарикоподшипники или роликоподшипники радиального типа, имеющие широкую внутреннюю обойму, изготовленный в закрытом исполнении, которые запрессовываются в муфту обгонную.

В штатной комплектации используется тип 6-520806. Согласно каталогу ВАЗ 2114, интересующим нас изделиям присвоены следующие номера:

  • Собранная муфта, полностью готовая к установке – 2110-1601180;
  • Подшипник выжимной – 2109-1601182.

Согласно действующим нормативам, ВП маркируется:

  • По отечественному – 6-520806ЕС23
  • Согласно нормативу ISO — 520806K1Y.P6R21.31Q6/L20.

Назначение

Чтобы понять, где находится выжимной подшипник, надо понимать назначение и устройство сцепления. Сцепление и все его части относятся к трансмиссии автомобиля. Оно обеспечивает передачу крутящего момента от мотора к ведущему мосту и колёсам, должно располагаться между этими частями машины

Но важное условие локации — доступность в его управлении водителем. Чаще всего это педаль сцепления, реже рычаг возле рулевого колеса

При помощи механизма сцепления водитель периодически отключает мотор от трансмиссии. Это позволяет останавливать автомобиль, переключать КПП, изменять динамику движения.

Видео — Замена выжимного подшипника сцепления ВАЗ 2109

Все про тормозной суппорт автомобиля, устройство, принцип работы Порядок работы

1. Загоните автомобиль на яму, поставьте на ручной тормоз и установите противооткатные упоры. Затем снимите клеммы с аккумулятора и уберите его, чтобы он не мешал проведению работ. Также, отсоедините провод, соединяющийся с массой картера сцепления.

2. Открутите все болты, которые крепят защиту двигателя. Отсоедините защиту. Таким образом, вы создадите беспрепятственный доступ снизу ко всем узлам.

3. Открутите тягу привода КПП (кулису). Для этого, ключом на 13 открутите болт хомута и разведите его в сторону. Затем отсоедините привод от коробки передач.

4. Отсоедините датчик, который осуществляет включение фонарей «заднего хода» и отсоедините трос сцепления.

5. Ослабьте гайки ступиц и поднимите передние колеса. Снимите колеса и открутите до конца гайки ступиц. После этого, открутите шаровые опоры и выверните ступицы таким образом, чтобы появилось возможность демонтажа ШРУСов. Снимите хомуты и пыльники внутренних гранат и вытащите их из коробки передач.

6. Оставьте под двигатель какую-нибудь опору таким образом, чтобы после снятия коробки он не завалился. После этого открутите все болты, которые крепят коробку передач к двигателю, и открутите кронштейн крепления коробки передач. Выполнять эту работу рекомендуется только вдвоем, так как коробка передач имеет достаточно большой вес

Вытаскивайте коробку из двигателя предельно осторожно: первичный вал не должен задевать лепестки

7. Выведите концы пружинного фиксатора с помощью отвертки и вытащите муфту сцепления.

8. Отведите лепестки назад и снимите старый выжимной подшипник.

9. Обратной последовательностью установите новый выжимной подшипник. Для этого он устанавливается на муфту таким образом, чтобы выступающий компонент был направлен в сторону муфты.

10. Проведите фиксацию новой детали с помощью держателя сцепления и смажьте моторным маслом весь вал.

После замены подшипника установите КПП в обратной последовательности, вставьте на место ШРУС, закрепите шаровые опоры и закрутите гайку ступицы. После этого установите колеса, затяните колесные болты и опустите автомобиль. После этого затяните их и гайки ступицы. Не забудьте залить масло обратно в КПП, лучше всего заменить его новым.

На этом процесс замены выжимного подшипника закончен. Удачи на дорогах!

Причины поломки подшипника

При относительно бережном использовании авто, причем даже на неровных трассах, деталь может прослужить достаточно долгое время. Проблемы намного быстрее возникают в случае, если автомобилист предпочитают особый, жёсткий стиль вождения. Наряду с подобной формой передвижения на транспорте, можно отметить несколько иных причин для выхода детали из строя.

Одной из самых основных является неправильное обращение с педалью сцепления. Большинство современных водителей в процессе вождения допускают одну и ту же ошибку – выжимая педаль, вовремя её не отпускают.

При длительном удержании педали в полностью выжатом состоянии на подшипник будет производиться серьёзная нагрузка, на которую он не рассчитан.

Еще одной достаточно распространенной причиной выхода подшипника из строя является естественный износ детали. В среднем срок службы детали при её бережном использовании равен 150 тысячам километров пробега. При наличии провоцирующих факторов данный процесс происходит намного быстрее.

Это интересно: Какая максимальная страховая сумма по ОСАГО может быть выплачена? 4 простых совета, как получить максимальную компенсацию

Среди прочих причин, способствующих сокращению общего рабочего ресурса детали, можно выделить следующие факторы.

  1. Температурные перепады.
  2. Долговременное использование авто в условиях повышенной влажности.
  3. Частое использование автомобиля в особых внедорожных условиях.
  4. Разнообразные механические нагрузки.

Если невнимательно относиться к автомобилю, если игнорировать проявления износа подшипника, собственник транспортного средства может столкнуться с серьёзными проблемами, с полным выходом из строя узла сцепления.

Если сама деталь стоит относительно недорого и её замена не отнимает много времени, то на обновление всей системы сцепления потребуется потратить намного больше ресурсов.

Замена ВП

Закатите машину на эстакаду, яму или подъемник. Если это невозможно, то поднимите домкратом переднюю левую сторону и подставьте подпорку. Затем поднимите переднюю правую сторону и поставьте подпорку.

Если вы ремонтируете переднеприводную машину, то сначала ослабьте гайки передних колес и ступиц.

Подняв машину, снимите КПП. На заднеприводных машинах для этого необходимо открутить 4-6 гаек и болтов, которые соединяют фланцы карданного вала и вторичного вала КПП. После этого отодвиньте вал в сторону, чтобы он не мешал демонтажу коробки. Помните, коробка весит 10 и более килограмм, а в комплекте с раздаточной коробкой ее вес может доходить до 50 килограмм. Если у вас мостовой внедорожник, то перед снятием КПП открутите болты и гайки, которые соединяют фланец раздатки и переднего вала. Если у вас внедорожник с независимой передней подвеской, то сначала отсоедините задний вал, затем поступайте так же, как с переднеприводными автомобилями.

Приводной вал

Если у вас переднеприводный автомобиль, то замена выжимного подшипника должна происходить следующим образом. Снимите передние колеса, открутите гайки ступиц, снимите с вала ШРУС толстые металлические шайбы. Затем открутите гайку рулевого пальца и гайки/болты шаровой опоры. С помощью съемника вытащите рулевой палец из стойки. Отожмите ступицу вниз, снимите стойку с вала ШРУС и отведите в сторону.

После этого на передне — и заднеприводных автомобилях подставьте опору под КПП. На мощных внедорожниках, если возможно, необходимо поддерживать КПП из салона. Отсоедините гидравлический или тросовый привод сцепления и открутите все гайки, которые крепят колокол к двигателю. Потяните коробку, чтобы вытащить первичный вал из двигателя. Положите коробку на стол.

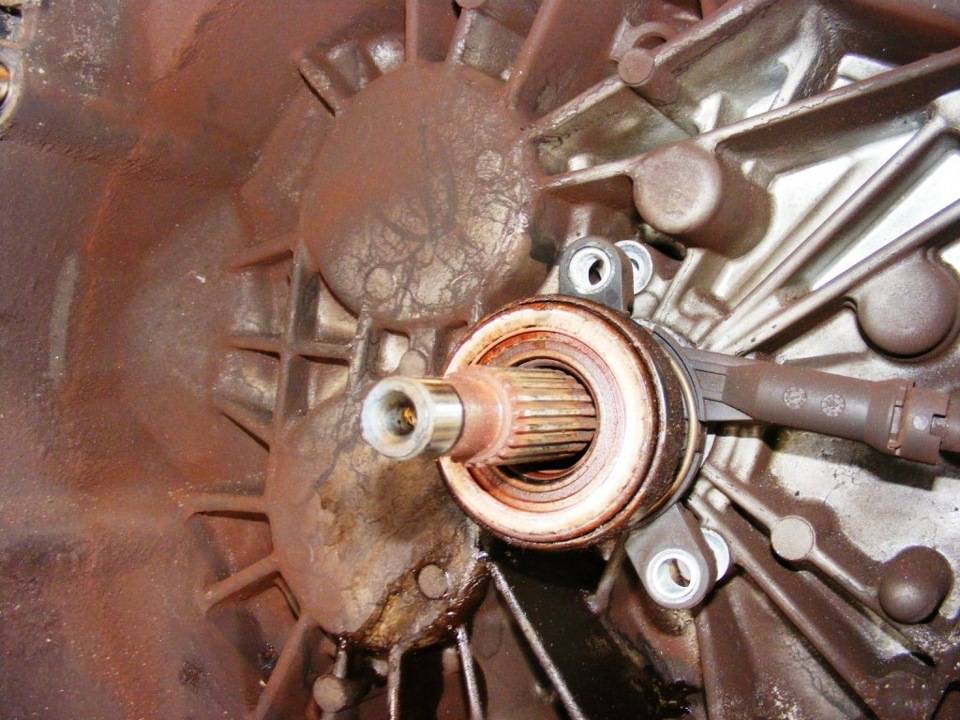

Отожмите фиксатор ВП и снимите его с первичного вала. Установку нового ВП необходимо проводить в обратном порядке. Не забудьте смазать шлицы первичного вала густой смазкой (Литол или его аналоги). На переднеприводных автомобилях установите новые гайки ступиц и после затяжки с необходимым моментом закерните их с помощью зубила и молотка. После установки валов, обязательно проверьте, все ли гайки вы затянули, везде ли поставили гроверные шайбы.

Самостоятельный ремонт – это не сложно

Теперь вы знаете основные признаки неисправности этого узла и принцип его работы, понимаете, что делать, если он шумит и можете самостоятельно заменить его. Это поможет вам поддерживать свой автомобиль в исправном состоянии. Технология ремонта применима для всех машин, где установлен тросовый или гидравлический привод сцепления.

Признаки неисправности

Основным признаком износа является стук при заведенном моторе, звучащий при выжимании сцепления. Хотя тут есть один нюанс. Подобный характерный звук усиливается при низкой температуре – так что его можно проигнорировать в зимнее время года. Но, когда свист около педали сцепления возрастет – нужно производить замену детали. Летом же подобный звук – почти всегда гарантирует появление проблем.

Выжимной подшипник сцепления имеет такое достоинство, как высокая прочность. Так что иногда при появлении стука есть возможность понаблюдать за дальнейшим развитием событий. Возможно, звук не будет усиливаться. Но я всё же рекомендую начать ремонт или замену. Причиной, по которой он выходит из строя, чаще всего является человеческий фактор. Многие водители держат ногу на сцеплении, в то время как передача выключена. По этой причине в большинстве случаев и ломается выжимной подшипник сцепления.

В моем случае дело обстояло еще проще. Запустив мотор, я включил заднюю передачу, чтобы выехать из гаража. В момент нажатия на педаль сцепления раздался резкий хруст – свидетельство вышедшего из строя нажимного или ведомого дисков. Из-за невозможности продолжать движения без наличия задней передачи, пришлось в срочном порядке устранять возникшую проблему. И я задался вопросом, как поменять выжимной подшипник?

Описание конструкции


Сцепление Наверняка, находясь в автошколе, все проходили курс по устройству компонентов трансмиссии, но вряд ли каждый вдавался во все подробности и, надо сказать, напрасно. Знание конструкции и принципов работы позволит владельцу еще на начальном этапе определить поломку, предпринять меры по ее устранению и избежать крупных затрат на капитальный ремонт. Поэтому вкратце рассмотрим составляющие сцепления автомобиля Lada Kalina:

  • кожух;
  • подшипник выключения;
  • нажимной диск;
  • ведомый диск;
  • трос привода;
  • рычаг вилки;
  • механизм регулировки длины троса.


Тип фрикционной муфты, используемой на этой модели, однодисковый, сухой с пружиной дифрагментарного типа. Алюминиевый кожух представляет собой единое целое с коробкой передач. Модификации предполагают установку двух видов компонента трансмиссии – диаметром 190 и 200 мм. Определить, какой применен в конкретной машине, можно по количеству болтов крепления стартера: два – 200мм и, если три болта, то – 190 мм.

Кожух муфты крепится шестью к маховику шестью винтами. Три штифта на маховом колесе входят в соответствующие отверстия кожуха, тем самым центрируя его. По мере износа накладок, изменение длины троса происходит автоматически и не требует вмешательства владедьца.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
