Почему не включается задняя передача на Лада Калина — причины и ремонт

Почему перестала включаться на Ладе Калине: причины и решения

Выход из строя предохранителя механизма блокировки

Поскольку данное устройство в Ладе Калине электронного происхождения, то в первую очередь стоит исследовать электронные системы. Для этого необходимо проверить состояние соответствующего реле и предохранителя, которые находятся в монтажном блоке. Его крышка располагается под ручкой включения габаритов. Откройте её и оцените работоспособность предохранителя, отвечающего за работу цепи блокировки заднего хода коробки передач.

Документальное обозначение нужного элемента — F21. Показатель силы тока этого компонента составляет 10А. Расположение можно увидеть на фото ниже.

F21 (10) — нужный вам предохранитель

Для установления истинной причины вытащите предохранитель из гнезда и внимательно проанализируйте состояние перемычек. Если деталь повреждена, то целостность перемычки будет нарушена.

Вариант решения проблемы: замена предохранителя на новый — единственный способ.

Важно! Если вновь установленный механизм быстро выходит из строя, то причину нужно искать в соленоиде

Поломка магнитного выключателя

Как правило, такие поломки не столь распространены в силу того, что сам магнит является довольно прочной запчастью и обладает достаточным рабочим ресурсом. Однако в случае отказа задней передачи не будет лишним проверить и его.

Порядок действий следующий:

  1. Снимите кожух с рычага МКПП. 1 этап: снятие защитного кожуха
  2. Определите расположение разъёма, подключающего рычаг, и отделите его.
  3. Чтобы проверить работу задней передачи в автономном режиме, замкните контакты посредством проволоки. Где необходимо замкнуть контакты
  4. Включите заднюю скорость.

А вот здесь возможны варианты. Если задняя передача после выполнения всех манипуляций включается свободно, значит, причина в магнитном выключателе. Однако перед тем как разбирать коробку и извлекать магнит, стоит проанализировать и работу пластикового кольца: оно должно легко и без перекосов подниматься до щелчка. В силу своего износа, кольцо может не сдвигаться на требуемое расстояние, и это также может послужить следствием отказа заднего хода.

Вариант решения проблемы: замена геркона (магнита) либо кольца на новые.

Отсутствует напряжение, подаваемое соленоидом на рычаг МКПП

Это чаще всего и является причиной неисправности механизма блокировки задней передачи на Калине. И здесь спасибо нужно сказать инженерам АвтоВАЗа, которые расположили провод, подающий питание от соленоида к рычагу, на редкость в неудачном месте — под днищем автомобиля. Ему приходится пережить многое: и действие реагентов, которыми щедро посыпаются дороги зимой, и вода, и снег, и летящий песок и гравий, и резкие перепады температур. Учитывая отсутствие хоть сколько-нибудь адекватной защиты этого элемента, можно не удивляться тому, что он довольно часто выходит из строя. Разрыв провода в большинстве случаев происходит в месте соединения его с лонжероном. Здесь накапливается грязь и песок, которые действуют как грубые абразивы, истончая деталь.

Вариант решения проблемы: замена провода.

Неисправен соленоид

Об этом свидетельствует отсутствие напряжения на контактах соленоида. Чтобы проверить сам факт, нужно отсоединить контакты и каждый из них протестить с помощью мультиметра. Рабочие показатели — 2,2 Ома. Если на одном либо на другом проводе будет отсутствовать напряжение и пробор будет показывать «0», значит, речь идёт о сгоревшей обмотке соленоида. Проверить это можно и так: переключить мультиметр в режим прозвона и повторить процедуру теста напряжения. Если в этом случае оба провода будут «молчать», то именно сгоревшая обмотка стала причиной выхода из строя механизма блокировки задней передачи.

Вариант решения проблемы: замена соленоида.

Что делать, если Калина не едет задним ходом (видео)

Недочёты в конструкции Лады Калины являются первопричиной частых неисправностей автомобилей, в том числе и в нашей области. Об этом красноречиво свидетельствует самая частотная причина — незащищённый провод, расположенный в неудачном месте

Поэтому при ремонте системы блокировки задней передачи стоит сначала обратить внимание именно на этот вариант

Здравствуйте! Меня зовут Аня. Мне 25 лет. По образованию — учитель русского языка и литературы. Специализируюсь на автомобильной тематике. В разное время писала для автосервисов и центра шумоизоляции. Стараюсь развиваться и узнавать новое.

Другие причины отсутствия заднего хода ВАЗ-1118

ЗП еще может не включаться, если не отрегулирована кулиса (реактивная тяга), но в этом случае проблемы также будут возникать при попытке включить какую-нибудь другую скорость (например, первую или пятую). Именно поэтому при любом снятии МКПП рекомендуется на кулисе ставить метки, чтобы при сборке установить ее точно в таком же положении.

Другая причина неисправности ЗХ – неотрегулированное или плохое сцепление, но здесь тоже другие передачи либо не включаются, либо переключаются с хрустом. Регулируется ход педали сцепления на Калине уменьшением или увеличением длины троса, при изношенном диске автомобиль начинает ехать с пробуксовкой, плохо набирает обороты. Один из основных признаков плохого ферродо – запах горелых накладок, особенно заметен он, когда машина набирает обороты, работает с повышенной нагрузкой. Еще при этом увеличивается свободный ход педали сцепления, и его не всегда удается отрегулировать.

На автомобили Лада “Калина” устанавливаются пятиступенчатые коробки передач , объединенные с двухсателлитным дифференциалом главной передачи. Четыре передачи в них передние, только одна задняя. Все передачи переднего хода с установленными синхронизаторами. Именно они дают характерное скрипение коробке при переключении, за что автомобиль часто ругают. Но устранить такой недостаток устройства довольно просто, надо отрегулировать синхронизаторы, если понадобиться произвести их замену. На “Калины” устанавливают механические коробки, мощность которых зависит от количества клапанов в двигателе. Недавно завод “ВАЗ” усовершенствовал их для этих автомобилей, это коснулось экземпляров в восьми- и шестнадцатиклаппанными двигателями именно на них произошла замена. Для этих моделей Лада “Калина” теперь на устройства устанавливаются усиленные вторичные валы, которые делают их надежнее и мощнее.

Состав устройства

Сама коробка передач механического типа состоит из трех металлических корпусов:

  • Картер сцепления;
  • Картер коробки передач;
  • Задняя крышка картера коробки передач.

Особенностью этой модели устройства является тот факт, что в ее сердцевине расположен специальный магнит. Он предназначен для удерживания мелкого металлического мусора, чтобы он не попал в коробку, замена деталей позволяет удалить его. Подшипники, установленные в системе, делятся на задний тип – шариковые и передний тип – роликовые. В пространстве ниже переднего подшипника вторичного вала устанавливается специальный сборник масла, который по кручению направит массу масла внутрь вала вторичного типа.

Замена масла

Производитель снабдил коробку специальным трансмиссионным маслом, ему требуется регулярная замена. На “Калине” масло меняют примерно через 75 тысяч километров пробега, но контролировать уровень надо постоянно. Для этого автомобиль оборудован специальным щупом масла, который надо аккуратно опустить в воронку на одном из картеров. На щупе есть специальные риски, по ним следует ориентироваться, они покажут уровень масла. Если уровень масла недостаточный, то его необходимо долить, делать это надо не спеша небольшими порциями. Отработанное масло необходимо слить через специальное отверстие, расположенное снизу и закрытое клапаном.

Блокировки

Еще одной особенностью коробки передач Лада “Калина” является специально установленный соленоид блокировки, который не позволяет случайно включить заднюю передачу. Если такой соленоид выходит из строя или обрывается его электрическая сеть, то становится невозможным включение задней передачи. При обнаружении такой неисправности, чтобы добраться до ремонтной мастерской, следует вывернуть соленоид из коробки. Его место должна занять пробка штокового фиксатора переключательной передаточной вилки. Она должна быть в ремонтном наборе, его надо возить с собой. Ехать в мастерскую надо медленно и аккуратно, следя затем чтобы не случайно произошла замена первой передачи на заднюю.

Не включается задний ход — причины

  1. Перед тем как приступать к кардинальным действиям и разборке “всего и вся”, проверьте сам рычаг переключения передач, возможно причина в нем. Кулиса и кардан – довольно часто становятся причиной данной поломки. Также могли стереться шлицы или ослабился хомут. В таком случае вам потребуется смотровая яма.
  2. Неисправный выжимной подшипник, как вариант. Хотя вряд ли, так как в этом случае все без исключения передачи включались бы с характерным хрустом и с большим усилием.
  3. Задний ход может перестать включаться из-за проблем в механизме блокировки задней передачи, для того чтобы подтвердить или опровергнуть это, снимите ручку переключения передач вместе с торпедой между сиденьями и произведите визуальный осмотр.

В моем случае проблема заключалась именно в неисправной проводке соленоидов блокировки передачи (обрыв или перелом), как я решил данный вопрос читайте дальше.

Как проверить и починить механизм блокировки задней передачи Лада Калина своими руками?

Теория:

Питание к соленоиду приходит через кольцо-выключатель, расположенное на ручке КПП. Работает это так: вы поднимаете кольцо, тем самым включая соленоид, шток втягивается внутрь соленоида, что ведет к  разблокировке задней передачи. После этого вы можете включить заднюю передачу, двигая ручкой переключения передач. Далее включается “концевик”, расположенный на коробке, и включаются задние стопы, а в салоне включается прерывистый звуковой сигнал.

Схема управления соленоидом вот она:

Через предохранитель F21 подается +12 Вольт на соленоид L1, при помощи выключателя S1 на рукоятке происходит замыкание цепи на массу, после чего срабатывает катушка соленоида.

1. Нужный нам предохранитель F21 на 10А в блоке предохранителей расположен 8-м слева. Достаньте его и проверьте при помощи тестера. Если предохранитель неисправен замените новым того же номинала.

2. Теперь пришло время проверить выключатель, для этого поднимите чехол на ручке, после чего вы увидите разъем, подсоединенный к выключателю. Аккуратно отключите его.

3. При помощи канцелярской скрепки нужно замкнуть контакты разъема, от которого провода идут вниз под пол Калины. Теперь попытайтесь включить заднюю передачу, если включилась — неисправен выключатель. Если же нет -продолжайте поиски неисправности.

4. Снимите разъем с соленоида, установите в него две булавки, затем при помощи тестера измерьте напряжение, прибор должен показать 12 вольт. Кроме того, вам необходимо нагрузить его лампочкой. Для этого подойдет 5-Ваттная на 12 В, если лампочка не загорелась — имеете обрыв, а напряжение объясняется сопротивлением, который образовался из-за оксида меди. Как показывает практика, 99% обрывов и переломов приходится на жгут, в том месте где установлен хомут на поддоне.

5. Снимите хомут, сдавив его крепления снизу.

6. Отключите разъем от выключателя стопов и достаньте жгут целиком. Снимите с гофры изоленту и достаньте провода. В случае обрыва или облома провода вы заметите характерные признаки.

7. Кусачками отщипните провода и подсоедините другие, аналогичные по сечению и диаметру. Саму скрутку лучше пропаять и заизолировать или использовать термоусадку. При желании можно одеть другую гофру, главное чтобы влага не проникла, в противном случае очень скоро проблема повториться. Хомут, лично я выбросил, если вам он нужен можете оставить. Жгут закрепите пластиковым хомутом.

8. Подключаем разъемы и проверяем работу соленоида. Выход из строя самого соленоида явления довольно редкое, чтобы проверить его подключите тестер, сопротивление должно быть 2.2 Ома. Если все же проблема в нем придется сливать масло с коробки. Есть способ. при котором модно и не сливать, но здесь необходима определенная сноровка, главное резко заткнуть отверстие чем-то, после чего вкрутить новый. Немного масла, конечно же, выльется, но его можно долить обратно. Устанавливая новый соленоид, не забудьте смазать резьбу герметиком, если этого не сделать со временем масло начнет сочиться по резьбе.

Если предыдущие проверки ни к чему не привели — остается несколько вариантов, а именно:

  1. Из строя вышел механизм крепления механизма выбора передач;
  2. Срезан фиксирующий болт;
  3. Лопнула пружина в КПП.

Самое страшное то, что каждый из эти трех пунктов требует обязательного демонтажа коробки передач, а это уже из разряда “серьезный ремонт”, который не всегда под силу рядовому “водиле”, да и времени это займет гораздо больше чем в случае с кулисой или блокировкой передачи.

У меня все! Надеюсь, помог решить проблему. Если после всех вышеперечисленных манипуляций и проверок у вас по-прежнему не включается задняя скорость, обратитесь за помощью к специалисту или отправляйтесь на СТО.

Почему могут быть перебои с включением первой передачи?

Причины поломок этого агрегата волнуют многих владельцев Калин, поскольку выход из строя тех или иных элементов КПП, из-за которых плохо включаются передачи, уже можно назвать «болезнью». И эта болезнь, так или иначе, связана с определенным дефектом производства и сборки серийных моделей этого авто на заводе, которая, к сожалению, так и не была устранена инженерами «АвтоВАЗа».

На самом деле прямых причин, из-за которых плохо включается первая скорость, может быть не мало, в результате чего даже опытные специалисты не смогут сразу вычислить поломку. Что уж говорить о рядовых автолюбителях.

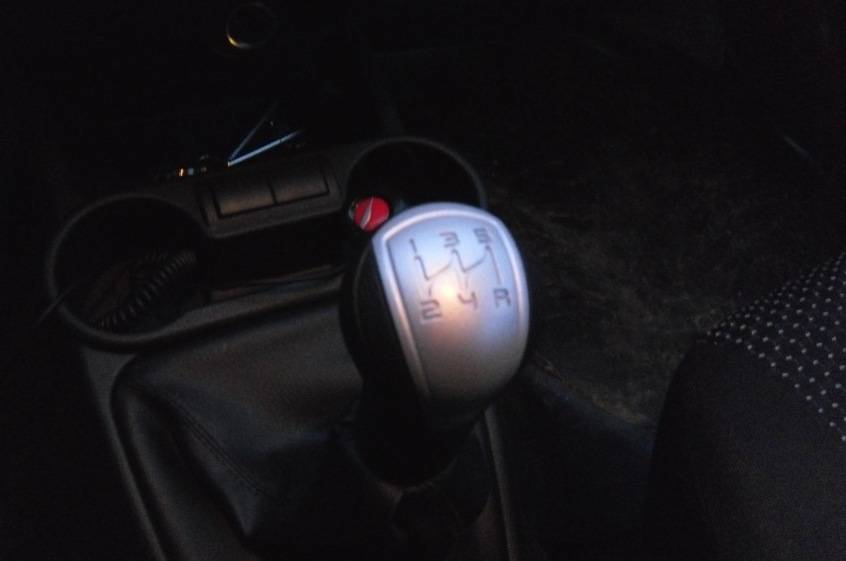

Рычаг переключения скоростей в Калине

Так из-за чего же плохо включается первая передача?

  • выход из строя кардана или кулисы — эти неисправности часто становятся причинами невозможности включить первую передачу;
  • поломка непосредственно рычага КПП Калины — также является распространенной проблемой;
  • ослабление хомута;
  • шлицы коробки отработали свой срок службы — стерлись;
  • неисправность в работе выжимного подшипника — довольно редкая поломка, встречаемая у автовладельцев этой модели Лады. Обычно при поломке выжимного подшипника все без исключения передачи включаются с неприятным звуком, можно сказать, хрустом, и для переключения нужно прикладывать дополнительные усилия;
  • неполное выключение сцепления — решение заключается в замене;
  • выход из строя тяги привода управления устройством переключения скоростей;
  • в КПП ослабли винты крепежа шарнира либо же рычага штока выбора скоростей, поэтому их нужно затянуть;
  • поломка сальников;
  • неверное регулирование привода переключения скоростей;
  • выход из строя либо законченный срок службы пластиковых элементов в приводе управления КПП;

Сигнализатор включения заднего хода Меандр занимательная электроника

Предохранители и реле Коробка передач переднеприводных автомобилей ВАЗ устроена так, что зад­ний ход и первая передача включаются почти одинаковыми движениями. Первое время, с непривычки, можно стартануть с перекрестка задним ходом…, со всеми вытекающими из этого последствиями. Несложный сигнализатор, схема которого приводится здесь, позволит избежать этих неприятных последствий. В общем, это всего лишь звуковой сигнализатор, кото­рый звучит, когда включен задний ход.

В самом простом случае можно взять зуммер типа НСМ1212Х и подключить его параллельно фонарю заднего хода. Здесь даже схему рисовать не нужно. Но у такой простоты есть и недостаток, — тихое и мо­нотонное звучание, не прекращающееся все время, пока включен задний ход. В общем, это можно терпеть, но можно сделать и получше.

Рис. 1

На рисунке 1 показана схема сигнализатора, ра­ботающего в следу­ющем алгоритме:

  1. При включении задней передачи сигнализатор издает непродолжительный звуковой сигнал, для того чтобы пре­дупредить водителя о включении задне­го хода.
  2. Если задний ход остается включен­ным продолжительное время сигнализатор периодически с периодом в 4-5 секунд издает непродол­жительный звуковой сигнал, напоминая водителю о том, что включен задний ход. С помощью подстроенного резистора можно установить любое соотношение продолжительности паузы и звукового сигнала.

Схема построена на одной популярной микросхеме CD4001 или её отечествен­ном аналоге К561ЛЕ5 (К176ЛЕ5). Источ­ником звука служит капсюль-динамик от неисправного телефонного аппарата.

Устройство подключается параллельно фонарю заднего хода («К фонарю З.Х.») с соблюдением полярности. При включении заднего хода напряжение поступает на фонарь заднего хода и на устройство. Цепь C1-R1 создает импульс, который поступает на вывод 6 D1.2. В результате на выходе D1.2 на время действия импульса появляется логический ноль, что приводит к запуску мультивибратора D1.3-D1.4, генерирующего импульсы частотой около 1500 Hz. Эти импульсы через VT1 поступают на источник звука В1. Разда­ется тональный звук, продолжительность которого зависит от величин С1 и R1 (их подбором можно установить желаемую продолжительность).

Если задний ход остается включенным, конденсатор С1 заряжается, и на выводе 6 D1.2 устанавливается логический ноль. Начинает работать мультивибратор D1.1- D1.2, генерирующий импульсы периодом около 4-5 секунд. По спаду каждого импульса запускается мультивибратор D1.3-D1.4 и раздается звук

Соотношение длительности паузы и звука можно установить подстроечным резистором R2, регулирующим скважность импульсов мультивибратора D1.1-D1.2

Микросхему CD4001 можно заменить любым другим аналогом «…4001» в 14-выводном DIP корпусе, либо отечествен­ным аналогом К561ЛЕ5 или К176ЛЕ5.

Транзистор КТ3102 — любой транзистор структуры n-p-n, маломощный, общего при­менения.

Диоды 1N4148 можно заменить любыми кремниевыми, например, КД522, КД521.

Конденсаторы С2 и С1 обязательно не­полярные и неэлектролитические.

Источник звука — капсюль-динамик от любого стационарного телефонного аппа­рата. Его можно заменить практически любым миниатюрным динамиком, напри­мер, от карманного приемника. Но жела­тельно, чтобы его сопротивление было в пределах 30-200 Ом.

Монтаж выполнен на печатной плате из фольгированного стеклотекстолита. На рисунке 2 приводится чертеж печатных дорожек и монтажа. Чертеж печатных дорожек показан со стороны печати.

Рис. 2

То есть, если плату делать методом фото­экспонирования или «лазерным утюгом», нужно будет рисунок напечатать в зер­кальном изображении. Но, я думаю, такую простую плату будет легче сделать «дедовским» способом, — перечертить через копирку и нарисовать дорожки нитроэмалью или битумным лаком поль­зуясь заточенной спичкой как пишущим пером.

Налаживание. Тон звука можно устано­вить подбором сопротивления резистора R4. Продолжительность первого звучания при включении заднего хода — подбором сопротивления R1. Соотношение паузы и звука — подстроечным резистором R2.

Изучаем руководство по эксплуатации

В инструкции, прилагаемой к хэтчбекам и универсалам «Калина-2», сказано следующее:

Согласно отзывам, достаточно будет и 3-х секунд. Кстати, блокировка перестаёт действовать не через 3 секунды, а раньше. Но если выполнить переключение сразу, остаётся риск сломать зубья шестерней. Всё это, конечно же, верно только для периода обкатки.

Как говорят сами владельцы, задняя скорость включается идеально и на авто с «нулевым» пробегом. Но от водителя при этом требуется проявлять сноровку: выжав сцепление по максимуму, педаль затем немного отводят назад. Рукоять перемещается в требуемое положение, и педаль полностью отпускают.

Зоны срабатывания педали сцепления

А ещё можно выполнить включение «через нейтраль». Этот метод – самый надёжный. Отпустите педаль, когда рукоять находится в нейтральном положении, и получите гарантию возможности перейти к любой передаче. Собственно, метод подходит для любых автомобилей и любых механических коробок. Но касаемо продукции АвтоВАЗа совет звучит так: выдерживайте 3-секундную паузу.

Допустим, при попытке включить заднюю скорость рукоять переместилась в требуемое положение не полностью. Тогда ни в коем случае нельзя отпускать педаль сцепления. Выполните переключение «через нейтраль», и избавите себя от проблем в дальнейшем.

Что делать, если он целый?

Если не включается задний ход («Лада Калина»), причины могут быть в другой части. Для диагностики вам необходимо разобрать чехол коробки. Под ним имеется разъем, подключенный к выключателю соленоидов. Его мы выключаем и соединяем напрямую контакты. Проверяем, включилась ли задняя скорость. Если нет, удаляем разъем соленоида и замеряем напряжение в нем. Когда вольтметр показывает значения менее 12 В, значит, имеется замыкание. Проверить можно и при помощи контрольной лампы. Ее мощность должна составляет от 3 до 5 Ватт. Если она не горит, значит, в цепочке перегорели провода. Ищем дальше. Замыкаем контакты разъема, что идет вниз под пол автомобиля. Это можно сделать при помощи металлической скрепки. Далее включаем задний ход. Если он включился без проблем, значит, замыкание произошло именно здесь. В случае исправности элемента, снимаем разъем с соленоида. При помощи двух булавок и тестера замеряем напряжение. Концы тестера прикладываются к булавкам. В большинстве случаев обрыв происходит из-за перелома жгута и окисления меди. Чаще всего провод перетирается в месте установки хомута на поддоне механической коробки. Как проверить его?

Снимаем фишку хомута и отключаем разъем, который идет на огни заднего хода. Достаем жгут наружу, освобождаем его от изоляции и смотрим на провода. Если они имеют следы оплавления или других деформаций, замените их. Отрежьте поврежденный элемент кусачками и подсоедините другие. Желательно, чтобы они были одинакового диаметра и сечения. Метод соединения – скрутка. Но для большей уверенности можно применить паяльник и термоусадку. Не забудьте заизолировать шнур и поместить его в гофру

Важно, чтобы на него не попадала влага. Так вы снизите риск окислений. Сам хомут меняется на новый

После ремонта подключаем данный разъем и проверяем исправность коробки. Если соленоид неисправен, следует замерить уровень сопротивления. Данный показатель составляет 2.2 Ом. В случае выхода элемента из строя, меняется также и трансмиссионное масло. Резьба и уплотнительные элементы смазываются герметиком. В противном случае на коробке будут потеки

Сам хомут меняется на новый. После ремонта подключаем данный разъем и проверяем исправность коробки. Если соленоид неисправен, следует замерить уровень сопротивления. Данный показатель составляет 2.2 Ом. В случае выхода элемента из строя, меняется также и трансмиссионное масло. Резьба и уплотнительные элементы смазываются герметиком. В противном случае на коробке будут потеки.

Почему перестал включаться задний ход и как решить

Трудности с включением задней передачи могут возникнуть по целому ряду причин, ниже перечислены наиболее распространённые из них.

Перегорел блокировочный предохранитель: причина номер один

Предохранитель F21, отвечающий за блокировку задней передачи, находится в нижнем ряду, в восьмом разъёме

Это первый элемент, на который надо обратить внимание при поломках, связанных с электроникой. В автомобиле Лада Калина этот предохранитель обозначен как F21

Его номинал — 10 А, а располагается он в главном предохранительном блоке автомобиля (там он восьмой слева). Предохранитель извлекается, его перемычка осматривается. Если она перебита, предохранитель заменяется новым. Затем автомобиль заводится и вновь предпринимается попытка включить заднюю скорость. Если новый предохранитель вновь перегорел, это говорит о том, что в цепи питания соленоида имеется замыкание, следовательно, менять придётся не только предохранитель, но и сам соленоид.

Видео о том, где находится блок предохранителей в Калине

Вышел из строя магнитный выключатель

Стрелкой показан разъём, который необходимо замкнуть с помощью проволоки или обычной канцелярской скрепки

Это бывает нечасто, потому что деталь довольно надёжная. Решение очевидно: надо её снять и проверить. Для этого необходимо снять кожух, установленный на рычаге переключения передач. Далее следует отыскать разъём, который подключён к рычагу. Он аккуратно отсоединяется, и его контакты замыкаются какой-нибудь проволочкой (подойдёт и обычная канцелярская скрепка, которую можно примотать к разъёму куском изоленты). После замыкания контактов надо попытаться снова включить заднюю скорость. Если удалось, значит, причина была в магнитном выключателе, и его надо менять. Тут возможен и ещё один вариант: само пластиковое кольцо, с которым соединён этот выключатель, не поднимается достаточно высоко (обычно это происходит из-за его износа). Так что прежде чем разбирать рычаг и извлекать переключатель, имеет смысл убедиться в том, что кольцо поднимается свободно и на необходимую высоту. Если кольцо заедает — его надо заменить.

Не подаётся напряжение с соленоида на рычаг переключения скоростей

Стрелкой показан хомутик с перетёртым проводом

Наиболее распространённая причина. Провод, соединяющий соленоид и рычаг переключения скоростей, расположен очень неудачно. Он проходит под днищем машины, возле лонжерона слева. Здесь на него воздействует влага, химикаты против гололёда, наконец, он может просто порваться от попавшего камня. А чаще всего этот провод рвётся там, где он прикреплён к лонжерону с помощью хомутика: под хомутом скапливается грязь, которая действует как абразивный материал, буквально перетирая и изоляцию, и сам провод. Как правило, эти повреждения видны невооружённым глазом. Для их выявления автомобиль загоняется на смотровую яму, где и производится осмотр (в котором очень поможет фонарик). Если провод повреждён — он заменяется. Возможен и второй вариант: повреждения не видны, и провод выглядит целым. В этом случае следует с помощью мультиметра проверить, есть ли на выходе соленоида напряжение. Если его там нет, значит, проблема в проводе.

Видео по поиску неисправности и советы по устранению

Перегорел блокировочный соленоид

От выкручивается с помощью рожкового ключа на 22

Если при осмотре выяснилось, что блокировочный предохранитель цел, проводка цела, а напряжение на выходах соленоида всё равно отсутствует, значит, вышел из строя сам соленоид. Первым делом надо установить, поступает ли ток на соленоид. Для этого от него отключаются оба провода, и проверяется напряжение на каждом. Если напряжение отсутствует на обоих проводах, значит, причина поломки находится где-то на участке между соленоидом и предохранителем. Если напряжение на один из проводов поступает, значит, сгорела обмотка в самом соленоиде. Для того чтобы убедиться в этом, надо переключить мультиметр в режим прозвона, после чего щупом дотронуться до выходов на соленоиде. Если на дисплее мультиметра всё это время виден ноль — обмотка сгорела, и соленоид надо заменить.

Подводя итог, следует сказать: подавляющее большинство проблем с задней передачей вызывает повреждённая проводка, которая находится в крайне неудачном месте. По сути, это серьёзный просчёт конструкторов Лады Калины, которые не только поместили провода туда, где их быть не должно, но и не удосужились их должным образом защитить. Именно по этой причине устранение проблем с задней передачей следует всегда начинать с осмотра проводки под левым лонжероном. В большинстве случаев это позволяет сэкономить массу времени.

Как заменить выключатель-соленоид

Соленоид может закиснуть в открытом положении, в некоторых случаях помогает легкое постукивание по его корпусу. Характерно, что залипание происходит, когда автомобиль стоит на крутом подъеме. Поломки случаются и в пути, и если датчик отказал, а заднюю скорость включить невозможно, можно на время немного выкрутить его из коробки (примерно 7 оборотов), тогда ЗП появится. Но необходимо понять, что мера это временная, когда соленоид выходит из строя, его нужно менять.

Прежде чем производить замену, будет не лишним проверить датчик, сделать это достаточно просто. Необходимо от фишки отсоединить провода, подать на контакты напряжение 12 вольт, в момент подачи в исправном соленоиде должен быть слышен заметный щелчок.

Перед началом работы приготавливаем:

  • емкость для трансмиссионного масла;
  • ключ на 36;
  • герметик.

Подобную операцию нужно выполнять на яме или автоподъемнике, масло из коробки передач можно и не сливать, но лучше это все-таки сделать, чтобы выполнить работу аккуратнее. Проводим замену детали в следующем порядке:

  • снимаем защиту под двигатель (если она установлена);
  • сливаем из МКПП масло;
  • отсоединяем штекер с проводами, отведя предварительно в сторону пластиковый язычок на «разъеме-папе»
  • ключом на 36 выкручиваем старый датчик (можно использовать разводной ключ);
  • Не работают электрозеркала пассат б4

  • Замена лямбда зонд фольксваген пассат б5

  • Установка моторчика дворников 2110 на ниву

  • Чем прошить эбу тойота denso

  • Установка парктроников honda civic 5d

Почему перестала включаться на Ладе Калине: причины и решения

Выход из строя предохранителя механизма блокировки

Поскольку данное устройство в Ладе Калине электронного происхождения, то в первую очередь стоит исследовать электронные системы. Для этого необходимо проверить состояние соответствующего реле и предохранителя, которые находятся в монтажном блоке. Его крышка располагается под ручкой включения габаритов. Откройте её и оцените работоспособность предохранителя, отвечающего за работу цепи блокировки заднего хода коробки передач.

Документальное обозначение нужного элемента — F21. Показатель силы тока этого компонента составляет 10А. Расположение можно увидеть на фото ниже.

F21 (10) — нужный вам предохранитель

Для установления истинной причины вытащите предохранитель из гнезда и внимательно проанализируйте состояние перемычек. Если деталь повреждена, то целостность перемычки будет нарушена.

Вариант решения проблемы: замена предохранителя на новый — единственный способ.

Поломка магнитного выключателя

Как правило, такие поломки не столь распространены в силу того, что сам магнит является довольно прочной запчастью и обладает достаточным рабочим ресурсом. Однако в случае отказа задней передачи не будет лишним проверить и его.

Не блокируется задняя передача Лада Калина

Обрыв провода выключателя ЗП на авто Lada Kalina происходит достаточно часто, это связано с тем, что РП часто меняет свое положение, соответственно, и проводок не находится в покое. Проверить, работает ли сам соленоид, достаточно просто, здесь нужно:

  • аккуратно поддеть отверткой и поднять кожух рычага КПП;
  • разъединить штекер, расположенный внутри консоли;
  • взять металлическую скрепку, ее концы вставить в разъем, идущий к блокиратору;
  • опустить чехол, попробовать включить заднюю передачу.

Если ЗП появилась, значит, с самым выключателем и МКПП все в порядке, все дело в электропроводке или плохом контакте штекера. После такой диагностики скрепку необходимо будет вынуть, ездить постоянно с замкнутыми на разъеме контактами крайне не рекомендуется.

Когда проводка находится еще в заводской оплетке, обнаружить какие-либо повреждения порой непросто. Контакт может периодически пропадать, а затем снова появляться, дефект получается плавающим, в таком случае приходится вскрывать изоляционную защиту.

Еще стоит отметить, что подобный дефект на Калине встречаются часто, является характерным для этой машины, произойти подобная поломка может даже на автомобиле с относительно небольшим пробегом (40-50 тысяч километров). Проблема возникает из-за того, что:

  • провода слишком короткие, их следовало бы сделать на несколько сантиметров длиннее;
  • изоляция некачественная, нередко трескается на морозе.

Так что прежде чем искать неисправности в механической части, необходимо проверить электрику.

Другая неисправность прямо противоположна той, что описана выше, в этом случае блокировка не работает, и задняя передача включается в любом случае, вне зависимости от того, поднято кольцо или нет. Езда на машине без блокиратора ЗП не слишком комфортна, есть риск испортить КПП (особенно новичкам), включив на ходу вместо понижающей первой скорости заднюю. Причин неполадки здесь тоже несколько:

  • залипли контакты кнопки внутри ручки МКПП;
  • в проводах, идущих от коробки к рычагу, присутствует замыкание;
  • заклинил соленоид.

Проверить состояние кнопочных контактов блокиратора достаточно просто: поднимаем чехол рычага КПП, разъединяем штекер. Если догадка оказалась верной, ЗХ будет включить невозможно.
