Как проверить модуль зажигания на ВАЗ-2112 16 клапанов мультиметром

Способы самостоятельной проверки модуля зажигания

Часть бензиновых двигателей, что установлены на современных отечественных и импортных автомобилях, оборудованы модулями зажигания, представляющими собой импульсный источник тока высокого напряжения. Случаются ситуации, когда эти устройства выходят из строя, приводя к полной или частичной утрате работоспособности автомобильного мотора. Способы проверить на неисправность модуль зажигания в условиях гаража освещены в этой статье.

Устройство и принцип действия модуля зажигания

Часть автомобилистов старой закалки называют модули двухискровыми катушками, что не лишено смысла. Ведь катушка является предшественником модуля зажигания в технической эволюционной цепи. Модуль представляет собой спаренную конструкцию из двух пар обмоток (первичной и вторичной) и коммутатора, который попеременно переключает низковольтажный ток с одной катушки на другую. В некоторых моделях двухискровых катушек коммутатор конструктивно вынесен за пределы блока.

Управление работой модуля осуществляется из электронного блока, собирающего и анализирующего информацию с различных рабочих узлов двигателя. Блок, в отличие от классической катушки, имеет 4 гнезда для подключения проводов высокого напряжения, идущих на свечи. Импульс возникает парно, сначала на клеммах 1 и 4, затем 2 и 3. То есть каждая из встроенных катушек ответственна за работу двух цилиндров. Искра возникает одновременно, парой.

На входе модуль зажигания имеет разъём с четырьмя клеммами. Обычно у большинства моделей напротив них есть маркировка. На контакты А и В поочерёдно приходят импульсы с датчика Холла, служащие сигналом для переключения коммутатора с одной первичной обмотки на другую. С и D – соответственно масса и питание (12 В).

Возможные причины поломки

Слабым местом катушек зажигания и модулей является вторичная обмотка, генерирующая импульс высокого напряжения. В ней может произойти обрыв витка или пробой. Приводят к такому явлению следующие факторы:

  1. использование некачественных или неподходящих по параметрам свечей;
  2. эксплуатация при неработающих проводах высокого напряжения;
  3. частые попытки проверить искру.

Высоковольтажный импульс, возникающий во вторичной обмотке, должен быть реализован (израсходован). Если этого не происходит (при нарушении целостности провода высокого напряжения, например), высокоэнергетический электрический импульс ищет выход. Найдёт он его, с большой долей вероятности, в тонкой вторичной обмотке.

Часто неисправность модуля возникает при нарушении целостности некачественной заводской пайки проводов, идущих на элементы коммутатора. Такое происходит от вибрации. Также причиной неработающих катушек может стать банальное нарушение контакта во входящем разъёме. Ещё одним фактором, приводящим к неисправности блока зажигания, зачастую становится влага, попадающая на устройство во время мойки или вождения в нестандартных условиях.

Признаки неисправности

Сразу две встроенных катушки выходят из строя крайне редко, поэтому запустить работу двигателя с неисправным блоком скорее удастся. Однако даже неопытный водитель сразу заподозрит неладное. Проявится неисправность следующим образом:

  1. неустойчивый (плавающий) холостой ход;
  2. двигатель с трудом набирает обороты;
  3. характерный звук работы мотора (троение);
  4. рывки при наборе скорости (в движении).

Эксплуатация автомобиля при такой поломке возможна (доехать до гаража или автосервиса), но нежелательна без крайней надобности.

Подобные признаки нестабильной работы двигателя возможны при целом ряде других неисправностей зажигания или подачи топлива. Чтобы дифференцировать возможные поломки, следует определить работоспособность блока зажигания. Нелишним будет проверить и контакты приходящих к устройству проводов, а также их целостность.

Проверка питания модуля

Прежде чем тестировать работоспособность катушек, стоит убедиться, что возможная поломка не вызвана прекратившимся питанием устройства. Для начала нужно попробовать примитивно восстановить контакт, пошевелив несколько раз или разъединив/соединив входящий в разъем блок проводов. Если такая манипуляция не привела к улучшению работы двигателя, для определения качества приходящих импульсов применяется тестер (мультиметр).

Видео «Рекомендации по диагностике МЗ»

Важные рекомендации и особенности диагностики МЗ в автомобилях ВАЗ 2112 приведены на видео ниже (автор — канал Дневник АвтоЭлектрика).

Машина дергается, пропала тяга, чувствуется вибрация или двигатель троит, все это является симптомами неправильной работы индивидуальной катушки зажигания (ИКЗ). Другие признаки неисправности катушки зажигания — наличие ошибок 0301, 0302, 0303 и 0304, указывающие на пропуски воспламенения в одном из цилиндров. Рассмотрим несколько простых способов, как проверить катушку зажигания своими руками.

Стоит отметить, что процесс проверки ИКЗ на современных автомобилях Лада (XRAY, Веста, Ларгус, Гранта, Калина и Приора) не имеет существенных отличий. Все действия выполняются аналогично.

Неисправности модулей зажигания на ВАЗ-2112

Если двигатель Ваз 2112 начал работать с перебоями или вообще не заводится, причиной неполадок может быть модуль зажигания.

Характерные признаки неисправности модуля зажигания ваз 2110:

  • недостаточная мощность двигателя,
  • при разгоне машина дергается,
  • не работают либо 1 и 4, либо 2 и 3 одновременно,
  • двигатель не запускается.

Следует заметить, что на ВАЗ-2112 одна из катушек отвечает за работу 1 и 4 цилиндра, вторая – за 2 и 3 цилиндр. При отказе одной катушки зажигания внутри монолитного блока перестают работать сразу два цилиндра.

Чтобы исключить все остальные компоненты системы зажигания, убедимся в том, что свечи в рабочем состоянии.


Установка нового модуля зажигания Ваз 2112

Для этого выкрутим их и проверим искру на каждой из свечей, прокручивая двигатель стартером и положив свечу с надетым высоковольтным проводом на головку так, чтобы корпус (резьбовая часть) свечи касался массы двигателя.

Если искры нет или она слабая, меняем свечу на заведомо рабочую. Если это ни к чему не привело, проверяем высоковольтные провода.

Таким образом мы исключим из списка нерабочих элементов свечи, колпачки и высоковольтные провода. Дальше будем проверять модуль зажигания.

Как разобрать модуль зажигания ваз 2110

Многие автовладельцы сталкиваются с проблемой, когда машина не заводится. Если вдруг выяснится, что на цилиндрах пропало высокое напряжение (только на одном или нескольких одновременно) или контрольная лампа не загорается, нет искры, то двигатель работать не будет. Возможно, неисправен модуль зажигания. Не всегда стоит спешить по магазинам в поисках чего-то новенького.

Владельцам автомобиля ВАЗ-2110 предлагается альтернатива – самостоятельно отремонтировать модуль зажигания. Главное – иметь базовые знания автоэлектрики и умение разбираться в схемах и контактах. Также неплохо иметь возможность использовать в работе цифровой мультиметр.

Знание его составных частей также требуется для разборки модуля зажигания. Это пара катушек зажигания, предназначенная для возбуждения импульсов высокого напряжения и двухканальный переключатель. В основном высокочастотные импульсы могут пропадать во 2-м и 3-м цилиндрах. Для начала вам нужно будет разобрать модуль зажигания. Отсоединяются высоковольтные кабели, затем снимается сам модуль зажигания ВАЗ-2110.

Суть ремонта в следующем:

чтобы открыть алюминиевую пластину, потребуется прямая отвертка.
Глядя на внутренности модуля, может показаться, что все очень сложно
Следует обратить внимание на печатную плату, которая покрыта прозрачным силиконом. Герметик удален
Для изготовления проводов, с помощью которых плата соединяется с контактами разъемов и катушек, используется слишком мягкий алюминий, поэтому они приходят в негодность. Такие нити рвутся и выбрасываются. А что поставить взамен?
Вам понадобится компьютерная мышь, которую нужно будет разобрать. Все, что вам нужно, это переплетенные нитки.
В схему модуля зажигания входят два переключателя L497D1 производства «SGS-THOMSON» и два достаточно мощных транзистора. Контакты выполнены из алюминия, поэтому для пайки алюминия требуется специальный флюс.
Сначала к самой плате припаиваются провода. Сверху коллекторы покрыты специальным металлом, который не поддается сварке. Поэтому перед пайкой проводов пластину снимают с металла.
Затем пластину кладут на пластину и нагревают до ста восьмидесяти градусов, при этом тепло распределяется по пластине

Важно, чтобы при контакте паяльника с пластиной тепло от нее не рассеивалось.
Теперь можно приступить непосредственно к пайке проводов к контактам модуля. Постарайтесь сделать пряди как можно короче

Далее берется лак (пойдет и лак, которым красятся ногти) и им покрываются спайки для утепления.
Далее нужно проверить модуль зажигания. Это должно быть осуществимо. И последний штрих: внутренняя поверхность покрывается самоуплотняющейся пленкой, после чего сборка завершена. Нитки должны быть неплотными и не защемленными.

Работа не такая уж и сложная, она доступна каждому, кто умеет работать сварщиком и имеет базовые знания в области электроники.

Если после ремонта выясняется, что причина неисправности была в другой, нужно найти эту причину или отправиться в магазин за новым модулем.

Ремонт модуля зажигания ВАЗ-2112 своими руками: фото, видео

Зачастую, при поломке модуля зажигания автовладелец сразу бежит в магазин и покупает новый. Но, для ВАЗ-2112 существует альтернативный способ – ремонт. Конечно, без должных знаний в автоэлектрике будет тяжело разобраться во всем схемах и коммуникациях. Эта статья максимально доступно расскажет, как отремонтировать модуль зажигания своими руками.

Конструкция модуля

Модуль зажигания

Прежде, чем приступить к ремонту модуля зажигания стоит разобраться, с чего он состоит. Итак, рассмотрим конструкцию данного элемента:

  1. Две катушки зажигания, которые генерируют высоковольтный импульс.
  2. Двухканальный коммутатор.

Если появились проблемы с работой модуля зажигания, тому есть причины. Стоит предупредить, что при этом неисправности контрольная лампа «Check Engine» загораться не будет: остановка двигателя, пропажа искры, перебои в работе силового агрегата и другое.

Цоколёвка микросхемы L497B (КР 1055ХП1, КР 1055ХП2и КР 1055ХП4) (назначение и расположение выводов L497B совпадает с L497D1) Принципиальная схема двухканального коммутатора модуля зажигания 42.3705 (2112-3705010-02) Элементы системы зажигания Схема системы зажигания двигателя МеМЗ 3071/307

Для диагностики и ремонта необходимы базовые знания не только в обычной электрике, но и принципах автоэлектрики. Также, для успешного процесса потребуется навыки работы с цифровым мультиметром.

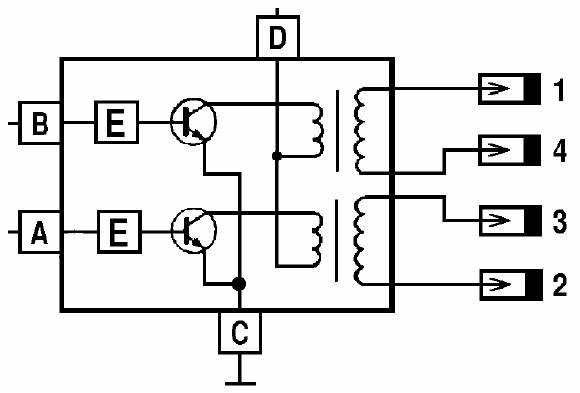

Схема проверки системы зажигания Внешний вид и цоколёвка выводов модуля зажигания 42.3705 (2112-3705010-02) Монтажная плата двухканального коммутатора модуля зажигания 42.3705 (2112-3705010-02) (Плата установлена на радиаторе)

Процесс ремонта

Зачастую, высоковольтный импульс пропадает во 2 и 3 цилиндрах. Итак, для начала ремонта модуля зажигания, конечно, понадобится его демонтаж. Для этого отключаем высоковольтные провода и откручиваем с креплений сам узел. Когда приготовительные операции совершены, можно приступить непосредственно к процессу ремонта:

  1. Отрываем алюминиевую пластину. При помощи отвертки открываем алюминиевую пластину
  2. Внутренний мир модуля зажигания достаточно богатый и сложный, на первый взгляд, но все намного проще. После открытия видно печатную плату в силиконе. Удаляем этот герметик. Провода из алюминия, которые соединяется с контактами разъемов и катушек порвались. Открываем крышку
  3. Разбираем компьютерную мышь, а точнее понадобятся только ее многожильные провода. С платы, также удаляем все соединения. Схема пайки проводов и расположение элементов на плат

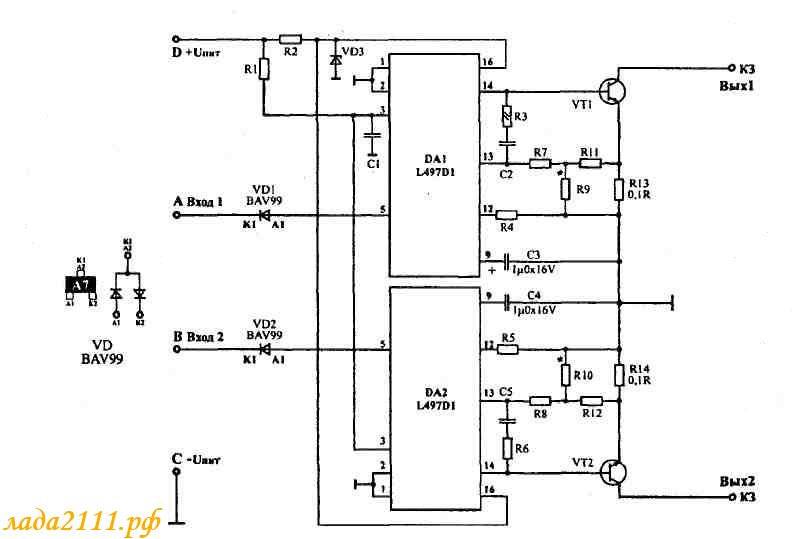

  4. В схему модуля зажигания входят два коммутатора L497D1 и два транзистора по типу BU931, которые считаются достаточно мощными. Паяем все специальным флюсом по алюминию. Схема собранного модуля зажигания
  5. Для начала стоит припаять провода непосредственно к плате. А вот, припаять проводку к коллекторам транзисторов намного сложнее, так как они при изготовлении покрываются спецметаллом. Этот материал паять достаточно сложно. Сначала снимем с металла верхний слой. Перед спайкой, чтобы тепло не рассекалось нужно пластинку положить на плиту и разогреть до 180 градусов Цельсия.
  6. Теперь, к контактному модулю припаяем провода. Провод должен быть максимально коротким.
  7. Для изоляции места контактной пайки покрываем лаком. Можно использовать тот, что для ногтей.
  8. Проверяем готовое изделие на работоспособность. Модуль зажигания в окончательно собранном виде

Видео о ремонте модуля зажигания на ВАЗ-2112

Видео материал расскажет о ремонте модуля зажигания, а также о том, как его снять с автомобиля.

Выводы

Как оказалось, отремонтировать модуль зажигания на ВАЗ-2112 своими руками не так уж и сложно, достаточно владеть базовыми знаниями в электронике и уметь держать паяльник в руках, все остальное дело техники.

carfrance.ru

Устройство катушки зажигания

Известно, что на 8-ми клапанных двигателях применялся модуль зажигания (ремонт модуля, диагностика) с двумя каналами и катушками, которые способны передавать искру сразу на пару свечей. Однако на 16-ти клапанный двигатель катушки стали индивидуальные для каждой свечи зажигания.

Цены и артикулы

Катушка зажигания от российского производителя СОАТЭ для ВАЗ-2112 имеет артикул 2112-3705010-12 и стоит в магазинах в пределах 1 000 рублей. Аналоги от «Bosch» может стоить в два раза больше, однако и качества этих деталей значительно выше. В любом случае выбор всегда остаётся только за вами.

Катушка зажигания от Bosch.

Проверка катушки зажигания Приора

В современных автомобилях для подачи искры в цилиндр используются индивидуальные катушки зажигания (ИКЗ). В более старых автомобилях используются модули зажигания, то есть один модуль полностью отвечает за работу всех цилиндров. Индивидуальная катушка зажигания отвечает только за работу одного цилиндра, в который она установлена.

На автомобилях ВАЗ ИКЗ стали устанавливаться, начиная с автомобиля Лада Приора на 126-ом двигателе. На 8-ми клапанных двигателях ВАЗ до сих пор устанавливается модуль зажигания. В автомобильной бортовой сети используется низковольтное напряжение, которые не способно само по себе образовать мощную искру необходимую для работы двигателя. Поэтому для подачи высоковольтного напряжения используют катушки зажигания.

Устройство ИКЗ

Катушка Приоры состоит из первичной и вторичной обмотки, между которыми помещен сердечник. Для контакта со свечой зажигания используется пружинка, которая помещена в резиновый наконечник. Так же ИКЗ имеет металлический экран, который защищает катушку от высоких температур, т.к. ИКЗ устанавливается в колодце головки блока цилиндров, то температурные режимы там просто огромные.

Первичная обмотка наматывается из тонкой медной проволоки с количеством витков 10000-15000.

Вторичная обмотка катушки состоит из 100-150 витков толстой медной проволоки.

Связь между катушками электромагнитная.

Принцип работы ИКЗ

Исходя из выше ИКЗ состоит из двух обмоток первичной и вторичной. При прохождении низковольтного тока по первичной обмотке в катушке создается магнитное поле, которое проходя через металлический сердечник, наводит ток высокого напряжения во вторичной обмотке, который непосредственно подается на свечу зажигания.

Симптомы неисправности катушки

Симптомов неисправности катушек множество и иногда оченьсложно определить, что виновата именно катушка

Если в вашем автомобилепоявились такие симптомы, то следует обратить внимание на ИКЗ

Признаки неисправности катушек:

  • Не работает один из цилиндров;
  • Автомобиль не развивает мощность;
  • Рывки при резком нажатии на педаль газа;
  • Трясется двигатель на холостом ходу;
  • Повышенная вибрация на холостом ходу;
  • Плавающие обороты;

Так же следует отметить, что при неисправной катушке зажигания будут появляться пропуски в цилиндрах, вследствие чего ЭБУ отключит работу неисправного цилиндра и просигнализирует об этом включением лампы «Cheek Engine». При появлении «Cheek Engine» на автомобиле необходимо провести диагностику системы. При наличии пропусков зажигания ЭБУ выдаст ошибки 0301, 0302, 0303, 0304. Где последние цифры кодов это номер цилиндра.

Эксплуатировать автомобиль с неисправной катушкой зажигания не рекомендуется, это может привести к выходу из строя катализатора.

Существует два надежных способа проверки ИКЗ: визуальный осмотр и проверка мультиметром.

Для того чтобы проверить катушку зажигания ее необходимо снять с автомобиля.

Снятие ИКЗ:

  • Отключаем минусовую клейму от аккумулятора.
  • Снимаем декоративную пластиковую накладку.
  • Откручиваем нужную нам катушку головкой на «10» или Torx E8.
  • Снимаем штекер катушки извлекаем ее.

Визуальная проверка

После того как катушка будет извлечена ее необходимо тщательно осмотреть. Резиновый наконечник не должен иметь надрывов и трещин. Пластиковая часть не должна быть оплавлена или треснута. Контактная пружинка должна иметь правильную форму без окисления или ржавчины.

Трещина в катушке

Трещины на катушки или надрывы на резиновом колпачке будут уводить искру на корпус двигателя, следовательно, ток на свечу подаваться не будет, что приведет к пропускам зажигания.

Трещины на резинке катушке

При обнаружении таких визуальных неисправностей, катушку необходимо заменить.

Проверка мультиметром

Проверка мультиметром подразделяется на два этапа. Проверкасопротивления самой ИКЗ и проверка напряжения управления ИКЗ (проверка напряженияна колодке питания ИКЗ).

Начнем с проверки напряжение на колодке питания ИКЗ

Для этого выставляем на мультмитре переключатель на постоянноенапряжение.

Включаем зажигание автомобиля

На колодке в разъеме под номером 3 проводим замер (подключаем один щуп мультиметра на корпус двигателя другой на вывод под номером 3) напряжение должно быть не менее 12 вольт. Если напряжение меньше, то это означает что аккумуляторная батарея, разряжена или неисправен контроллер ЭБУ.

Проверка сопротивления ИКЗ

Для того чтобы проверить сопротивления ИКЗ необходимо воспользоваться мультиметром. Следует отметить, что проводить измерения сопротивления необходимо на холодном двигателе, т.к. сопротивление обмоток катушки сильно зависит от ее температуры.

Способы проверки модуля зажигания ВАЗ 2114

Есть несколько способов,с помощью которых можно узнать исправно ли работает модуль. Многие автолюбители задаются вопросом проверки модуля зажигания ВАЗ 2114, ведь существует несколько типов системы для этой модели. Поэтому не каждый из них подходит по строению и структуре. Первым из этих вариантов является довольно эффективным и часто используемым. Для начала необходимо использовать другой исправный модуль и попробовать запустить двигатель с его помощью, это поможет вам узнать наверняка, сломан ли прежний.

Однако стоит учитывать и то, что есть разные виды модулей для данного типа автомобиля, поэтому нужно использовать тот, который подойдет. Если с другим модулем двигатель не будет работать исправно, значит требуется заменить старый. Если проблема все-таки в поврежденных проводах, то существует большой риск испортить другую комплектующую. Чтобы предотвратить такую ситуацию, перед проверкой нужно осмотреть провода на наличие повреждений.Однако для этого нужно знать, как прозвонить модуль зажигания, чтобы убедиться в нормальной работе и функционировании проводов.

Модуль зажигания ВАЗ 2114

Использование мультиметра

Все что для этого требуется это использовать мультиметр, который установлен в режим вольтметра. После чего требуется рассоединить модуль зажигания и катушку. Далее нужно провести некоторые манипуляции с контактами под названием «А» и массой двигателя. Попробуйте завести двигатель и посмотреть на показатели мультиметра. Они не должны превышать 12 В. Подобные действия проведите и со вторым контактом. Другие показатели помимо указанного могут быть следствием неисправности или обрыва высоковольтных проводов. Однако в некоторых случаях ток может не поступать или поступать, но в маленьких количествах потому что перегорел предохранитель.

Стоит отметить, что в данной модели транспортного средства три предохранителя, которые запускают работу свечей зажигания. Поэтому чтобы исключить такой вариант необходимо проверить и исправность работы предохранителей. Ведь от каждой составляющей целого механизма зависит исправная работа двигателя. В прочем для того чтобы выполнить проверку модуля зажигания мультиметром нужно убедится, что провода, по которым в модуль поступает высокое напряжение не содержат повреждений и трещин. Ведь это влечет порчу всего процесса диагностики.

Алгоритм диагностики

Все же перед проверкой модуля зажигания на ВАЗ-2114 стоит ознакомиться с алгоритмом действий, которые нужно совершить во время дальнейшей диагностики. К данному алгоритму относятся такие пункты как:

  •  по высоковольтной цепи производится проверка модуля зажигания на наличие обрывов;
  •  производится осмотр и проверка методом подергивания, постукивания (подобным способом чаще всего пользуются автолюбители, чтобы проверить исправность частей и составляющих механизма).

В случае с первым пунктом берется мультиметр, настроенный на определение сопротивления. Поскольку в катушке зажигания соединения являются параллельными, то сопротивление, которое есть между ними должно находиться на определенном уровне. В противном случае, когда показатели отличаются, это может значить, что произошел обрыв. В этой ситуации модель не подлежит ремонту и ее следует заменить. Для второго пункта подобные действия являются нормой, несмотря на то, что звучит это слегка не серьезно.

Однако после этих процедур есть вероятность, что комплектующая начнет функционировать, хоть и на небольшой промежуток времени. Все же после этого нужно пойти в специализированный магазин для автотранспортных средств и купить новую комплектующую.

Чтобы избежать таких ситуаций, необходимо делать регулярный осмотр своего передвижного транспортного средства. Также проводить проверки для того, чтобы убедиться в исправности важных деталей двигателя, таких как модуль зажигания. Ведь именно благодаря ему ваш автомобиль стабильно заводится и ездит. Чаще всего, специалисты, работающие в автомагазинах, могут проконсультировать клиентов по интересующим их вопросам, а также предоставить рекомендации в выборе деталей.

Всё что МЫ знаем о модуле зажигания (МЗ) 2112.

После написания поста о применении конденсаторов в цепи питания модуля зажигания встал вопрос от уважаемых подписчиков о надёжности системы, расчётах, думах.Где ЧУВАК расчёты?Ты что ОПУХ?Нельзя!Не надо!Так вот друзья!Я собрал информацию о данной детали системы зажигания со всех просторов всемирной паутины и решил разложить логически “по полкам”, расставить, так сказать, все точки над “И”.Ещё будут врезки собственные, из опыта использования данной детали и сжигания нескольких штук.Да…Да сжигания, так как Я имею автомобиль, а не автомобиль имеет…, но а если БЗДЫК обзовём ЭТО платным обучением.Собственно к теме…1.Внешний вид.

2.Каталожный номер.2112-3705010.3.Для чего служит?Модуль создаёт искру на свечах при помощи высокого напряжения, который генерирует из низкого.Свечи же в свою очередь воспламеняют бензо-воздушную смесь в цилиндрах, причём в строго определённый момент времени.Искра подаётся в цилиндры попарно, методом “холостой искры”.Это значит, что искрообразование происходит одновременно в двух “горшках”-в одном на такте сжатия (рабочая искра), во втором на такте выпуска (холостая искра).Именно “холостая” искра на работу двигателя и его характеристики влияния не оказывает.Такой принцип “пшик…пшик и бух” называется попарно-параллельным.4.Устройство.Он состоит из двух катушек с замкнутым магнитопроводом (для 1-4 и 2-3 цилиндров) и двухканального коммутатора в едином корпусе, отсюда и название “МОДУЛЬ”.Теперь детально:О катушках.От сечения проволоки и качества изоляции (лакировки)в первичной и вторичной обмотках зависит их мощность и надёжность.Некоторые производители используют “тонкую” проволоку или снижают количество витков и как следствие перегорание обмотки, а там и бесконечное сопротивление.От качества изоляции (лакировки) наше пресловутое КЗ.За таким параметром катушек как ВРЕМЯ НАКОПЛЕНИЯ ЭНЕРГИИ следит ЭБУ.Как?Да всё просто задано в прошивке.

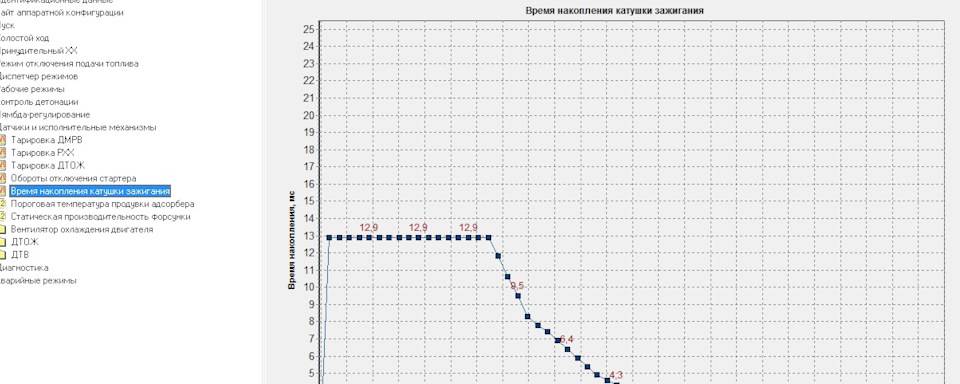

“На пальцах”-Увеличиваем время накопления-катушка греется и сгорает, уменьшаем-падает энергия искры.

О двухканальном коммутаторе.Состоит он виде микрух L497D1 и силовых транзисторов BU931.Смотрим Datasheet на L497D1-это DC/DC импульсный преобразователь, причём понижающий.Другими словами напряжение на выходе зависит от напряжения на входе.Из характеристик видно, что напряжение на выходе равно от 3,3V до 50V и 1,5A по току, да ещё и 300кГц частотой.А каково напряжение на входе?”Переводчик” нах не нужен-чёрно по белому от 8 до 55V.Ответ на первую “какаську” получен-МОДУЛЬ МОЖНО ПИТАТЬ ПОВЫШЕННЫМ НАПРЯЖЕНИЕМ.Смотрим на вторую составляющую BU931.Datasheet.Как известно транзистор-это электронный включатель-выключатель, малым током коммутирует высокий.Из Datasheet-а видно напряжение коммутации до 400V и 15A.А вот напряжение “насыщения”, когда транзистор открывается начинается от 5V.Ответ на вторую “какаську”-МОДУЛЬ МОЖНО ПИТАТЬ ПОВЫШЕННЫМ НАПРЯЖЕНИЕМ.5.Схемы.

6.Производители.Отечественные и Китай++.Импортные-выделю качественные-HUCO, TESLA, BREMI, AT Programm.7.Чем проверить на работоспособность?а)мультиметром.Проверяется только вторичная обмотка на предмет КЗ или на сопротивление.Должно быть около 5,4 кОм.Хотя встречаются так называемые “бодрые” с 3,4 кОм фирмы СОАТЭ.б)Стендом ЦНТ-СПМЗ-3Как?Ответы в моём БЖ.в)Осциллографом.Это уже “для гурманов”8.ТТХ.За этим обратимся на оф.сайт фирмы скажем СОАТЭ.Они подходят для моторов “сток” или “около сток”.9.Недостатки.а)Не ремонтопригоден, хотя под вопросом, но всё же.б)Применена пайка по алюминию, отсюда его и чертовская ненадёжность.в)из “Б” вытекает-Боится высоких температур.г)Не выдерживает работу на “нулевых проводах”д)Не выдерживает работу на свечах с “нулевым сопротивлением”.Список можно ТРА…ТА…ТА до бесконечности.

Если КТО решил модуль 2112 эксплуатировать достаточно придерживаться нескольких правил.1. Обязательно перенесите модуль с крышки ГБЦ или подальше от двигателя – он ужасно не любит перегревов.2

Подходите с особым вниманием к состоянию ВВ проводов так как их пробой приводит к поломке МЗ.3. Меняйте вовремя свечи и обязательно следите за зазором, нельзя его превышать.4

Старайтесь на заведенном двигателе не снимать ВВ провода со свечей.5. Если Вы все таки решили оставить МЗ на старом месте не затягивайте сильно гайки крепления МЗ к крышке ГБЦ или кронштейну – это приводит к деформации алюминиевой пластины модуля о ребро теплоотвода – лопается керамическая плата управления.6. Не рекомендуется доводить обороты двигателя в зону отсечки, так как обесточивание (кратковременное) МЗ тоже может привести к его выходу из строя.

Снятие и замена катушки зажигания

Для того, чтобы заменить модуль (катушку зажигания) на Ваз 2112 необходимо выполнить следующие действия:

  1. Прежде чем приступить к работе, обязательно обесточьте аккумулятор, скинув для этого с него клему «-». (Как обесточить аккумуляторную батарею.
  2. Затем подобравшись к катушке зажигания, отсоедините от её центральной части, один единственный высоковольтный провод.
  3. Далее с помощью гаечного ключа отверните две боковых гайки, которые удерживают кончики проводов, на боковой части катушки.
  4. Следом когда гайки будут откручены, снимите оба боковых провода с катушки.
  5. А в завершение операции отверните две боковых гайки, крепления самой катушки зажигания к кронштейну.
  6. И после чего снимите катушку, с двигателя автомобиля.
