Какие катушки зажигания лучше на приору 16 клапанов

Принципиальная схема(распиновка) подключения переднего жгута электропроводки на приоре

Передняя часть электросхемы автомобиля предназначена для подачи напряжения на первичный и вспомогательный контур питания бортовых систем машины. Расшифровка фишек контактных групп выглядит следующим образом:

1 – питание стартера;
2 – АКБ;
3 – подача заряда от генератора;
4 – соединительная колодка на пучок (1 – 3);
5-7 – подача питания на приборку;
8 – лампа освещения подкапотного пространства;
9-10 – головной свет;
11 – показатель уровня расширительного бачка тормозов;
12 – температура за бортом;
13 – привод омывателя;
14 – наружная индикация заднего хода;
15 – вентилятор системы охлаждения;
16 – редуктор печки;
17 – резервный резистор;
18 – привод дворников;
19 – салонный модуль реле и предохранителей;
20 – мотор печки;
21 – звуковой индикатор тревоги;
22 – питание клаксона;
А1/2, В1/2 – масса.

Новая Лада: B241. Синхронизаторы коробки передач ВАЗ Lada Priora 2170 FL. Каталог 2014г.

Проверка катушки зажигания

Существует два надежных способа проверки ИКЗ: визуальный осмотр и проверка мультиметром.

Для того чтобы проверить катушку зажигания ее необходимо снять с автомобиля.

Снятие ИКЗ:

Отключаем минусовую клейму от аккумулятора.
Снимаем декоративную пластиковую накладку.
Откручиваем нужную нам катушку головкой на «10» или Torx E8.
Снимаем штекер катушки извлекаем ее.

Визуальная проверка

После того как катушка будет извлечена ее необходимо тщательно осмотреть. Резиновый наконечник не должен иметь надрывов и трещин. Пластиковая часть не должна быть оплавлена или треснута. Контактная пружинка должна иметь правильную форму без окисления или ржавчины.

Трещина в катушке

Трещины на катушки или надрывы на резиновом колпачке будут уводить искру на корпус двигателя, следовательно, ток на свечу подаваться не будет, что приведет к пропускам зажигания.

Трещины на резинке катушке

При обнаружении таких визуальных неисправностей, катушку необходимо заменить.

Проверка мультиметром

Проверка мультиметром подразделяется на два этапа. Проверка сопротивления самой ИКЗ и проверка напряжения управления ИКЗ (проверка напряжения на колодке питания ИКЗ).

Начнем с проверки напряжение на колодке питания ИКЗ.

Для этого выставляем на мультмитре переключатель на постоянное напряжение.

Включаем зажигание автомобиля

На колодке в разъеме под номером 3 проводим замер (подключаем один щуп мультиметра на корпус двигателя другой на вывод под номером 3) напряжение должно быть не менее 12 вольт. Если напряжение меньше, то это означает что аккумуляторная батарея, разряжена или неисправен контроллер ЭБУ.

Проверка сопротивления ИКЗ

Для того чтобы проверить сопротивления ИКЗ необходимо воспользоваться мультиметром. Следует отметить, что проводить измерения сопротивления необходимо на холодном двигателе, т.к. сопротивление обмоток катушки сильно зависит от ее температуры.

В проверки сопротивления необходимо проверить две обмотки вторичную и первичную.

Проверка первичной обмотки ИКЗ

Проверяя первичную обмотку ИКЗ необходимо на мультиметре выставить показания на измерения сопротивление, а именно на 200 Ом. Так как показания сопротивления на первичной обмотки не большие, а погрешность прибора возможна, то сначала необходимо узнать погрешность мультиметра. Для того чтобы узнать погрешность необходимо замкнуть щупы между собой, значение которое отразиться на экране мультиметра и будет погрешностью.

В данном случае погрешность прибора 0,7 Ом

Далее подключаем щупы мультиметра к 1 и 3 контакту (крайним контактам ИКЗ) и получаем показания сопротивления. От этих показаний отнимаем погрешность мультиметра и получаем истинное значение сопротивления первичной обмотки.

В идеале сопротивление первичной обмотки должно быть около 1 Ом, а лучше 0.

На данном примере показания 1,1 Ом без учета погрешности, от 1,1 Ом отнимаем 0,7 Ом получаем 0,4 Ом. Вердикт: первичная обмотка данной ИКЗ в рабочем состоянии.

Проверка вторичной обмотки ИКЗ

Для того чтобы проверить вторичную обмотку ИКЗ выставляем мультиметр на 2000 кОм.

Красный щуп мультимера подключаем к пружине, а черный к среднему контакту на ИКЗ (контакт 2). Смотрим на показания прибора, на исправной катушке сопротивление вторичной обмотки должно быть в пределах 300-400 кОм.

Как видим показания вторичной обмотки, так же в приделах нормы. Отсюда следует что данная ИКЗ исправна.

Если показания слишком велики, можно попробовать снять резиновый колпачок и пружинку с катушки и зачистить пятно контакта, затем снова померить сопротивление напрямую без пружинки. Если показания сопротивления все равно не уменьшились, следует задуматься о замене ИКЗ.

Самый простой метод обнаружить неисправную катушку зажигания, без каких либо устройств и приборов. Это перестановка ИКЗ местами.

Особенности конструкции и материалов

Индивидуальные катушки выполняются в двух конструктивных вариантах: с размещением обмоток в верхней части или в стержне. Стержневые катушки, несмотря на высокие требования к термостойкости материалов и качеству исполнения, используются чаще. Управляющая плата, которая устанавливается в крышке такой катушки, дополняется специальным экраном, предохраняющим работу электроники от электромагнитных помех, создаваемых самой катушкой.

Катушка с рабочим элементом в стержне (слева) и в верхней части (справа) Для изготовления корпуса уже не используется карболит, даже в катушках старых образцов. Новый ABS-пластик и легче, и прочней, и лучше выдерживает механические нагрузки.

Для сменных наконечников высоковольтных клемм предпочтительней всего силикон, способный долго противостоять высоким температурам, испарениям бензина и агрессивных веществ (в том числе реагентов с зимней трассы). Более дешевая специальная резина прослужит намного меньше.

Испытание катушки зажигания на Приоре

Элегантная машина

У Лады Приора есть все, что необходимо для удобства использования автомобиля:

стремительные линии кузова;
отличный дизайн;
большой набор опций;
высокая проходимость;
привлекательная цена.

Катушка зажигания — наиважнейший узел машины, и его поломка вызовет огромное количество неприятностей. В основном они будут связаны с остановкой и нарушениями в работе мотора. Катушка зажигания имеет непосредственное отношение к узлу под названием «трамблер». Это распределитель, получающий от бортовой сети транспорта низковольтное питание.

Происходит процесс преобразования низковольтного в высоковольтное питание. С контактов распределителя напряжение с помощью «бегунка» отправляется по высоковольтному проводу на свечи. Вкрученная свеча каждого цилиндра подает искру в камеру сгорания топливной смеси, происходит воспламенение. Для воспламенения необходима подача тока на все свечи, только тогда мотор заведется и машина начнет двигаться.

Если нет, транспортное средство не сдвинется с места.

Но все же иногда у Приоры, как и у любого другого транспортного средства, приходят в негодность узлы и агрегаты. Ремонт можно проводить на СТО, а можно и своими силами.

Иногда у авто Лада Приора начинает троить двигатель, другими словами, мотор выполняет свои функции не на полную мощность. Причина такого поведения кроется в катушке электрозажигания. Система зажигания у данной машины необычная. Каждая свеча имеет свою катушку, следовательно, их 4. Значит, и зажигание может тормозиться в четыре раза чаще, чем на других авто. Как только одна катушка вышла из строя, связанный с ней цилиндр перестает работать.

В индивидуальных катушках зажигания любого цилиндра не требуется регулировка, так как в них нет подвижных частей. В авто Приора ЭБУ сообщает водителю о неисправности, следит за распределением и моментом образования искры. В цилиндрах, в которых заканчиваются такты сжатия, происходит искрообразование. Точные импульсы в ЭБУ подаются с датчиков положения коленчатого и распределительного валов, после этого блок управления выявляет последовательное срабатывание катушек зажигания.

Информация, передаваемая в систему, позволяет управлять всем процессом:

частотой вращательных движений коленчатого вала;
нагрузкой двигателя, потреблением воздуха;
температурой охлаждающей жидкости;
положением коленчатого и распределительного валов;
детонацией.

При проблемах с катушками нужно обращаться за помощью к специалисту. Для проверки катушки зажигания на Приору нужен специальный инструмент — мультиметр.

Если, находясь в авто на дороге, водитель слышит, что двигатель начинает троить, придется самому попробовать исправить ситуацию. Катушка может пропускать ток, в таком случае нужно ее заизолировать. Для изоляции лучше использовать термоусадочные трубки.

Проверка катушки зажигания

Как проверить катушку? Внимательно рассматриваем снятую запасную часть, обращаем внимание на ее поверхность. Если есть трещины, сколы, царапины на пластмассовых частях, скорее всего, катушка перегревалась и сгорела. Мультиметр переключается в режим проверки сопротивления, которое необходимо замерить на 1 и 3 контактах

С погрешностью инструмента цифра будет 0,5 Ом

Мультиметр переключается в режим проверки сопротивления, которое необходимо замерить на 1 и 3 контактах. С погрешностью инструмента цифра будет 0,5 Ом.

Далее проверяется вторичная проводка. Внутри колпачка катушки расположена пружина, к ней нужно приложить красный щуп, а черный — ко второму контакту. Можно замерить сопротивление и на других катушках, их у машины Приора еще 3. Прибор должен показать 340 Ом.

Если цифра другая, узел все-таки сгорел. Если после проверки катушка оказалась рабочая, значит, нужно ее просто заизолировать. Подрезанную по размеру термоусадочную трубку нагреть и надеть на катушку. Проблема устранена, и запасная часть будет работать.

Вот эта деталь авто

Катушки зажигания в электронной схеме Лада Приора

Система зажигания на Приоре отличается от привычной традиционной схемы карбюраторных моделей. На старых машинах стояла одна катушка зажигания, а непосредственным распределением импульсов на свечки зажигания занимался трамблер, который еще требовалось правильно настроить. На инжекторных моделях машин с электронным впрыском топлива для каждого цилиндра имеется своя, индивидуальная катушка зажигания, которая подает импульс на свою свечку, для своего цилиндра.

Управляет всем процессом ЭБУ, электронное бортовое устройство, напрямую от которого сигнал идет на КЗ. Для того, чтобы правильно руководить процессом впрыска и вовремя подавать сигнал на электрический импульс ЭБУ использует данные со следующих датчиков:

ДПК — учитывая положение коленчатого вала двигателя он подает импульс в ЭБУ;
датчик фаз — он сигнализирует о положении распредвала, профессионалы называют его датчиком синхронизации;
тахометр — с него на ЭБУ поступает сигнал с какой частотой вращается коленвал;
ДМРВ — за счет измерения расхода воздуха через воздушный фильтр, определяет нагрузку на двигатель в данный момент времени;
ДТОЖ — определяет температуру двигателя;
ДТ — датчик детонации, его показания влияют на угол опережения зажигания.

При стандартных условиях по сигналу ЭБУ цилиндры работают в следующем цикле — 1 — 3 — 4 — 2.

То есть импульс на искру поступает в тех цилиндрах, в которых заканчивается цикл сжатия, перед открытием клапана впрыскивается топлива и идет разряд, происходит детонация и цикл продолжается.

Катушка зажигания в общей системе зажигания играет роль преобразователя низковольтного напряжения от бортовых систем питания, аккумулятора или генератора, в высоковольтное. Конкретно на Приоре, она по сигналу ЭБУ генерирует высоковольтный электрический импульс на свече зажигания.

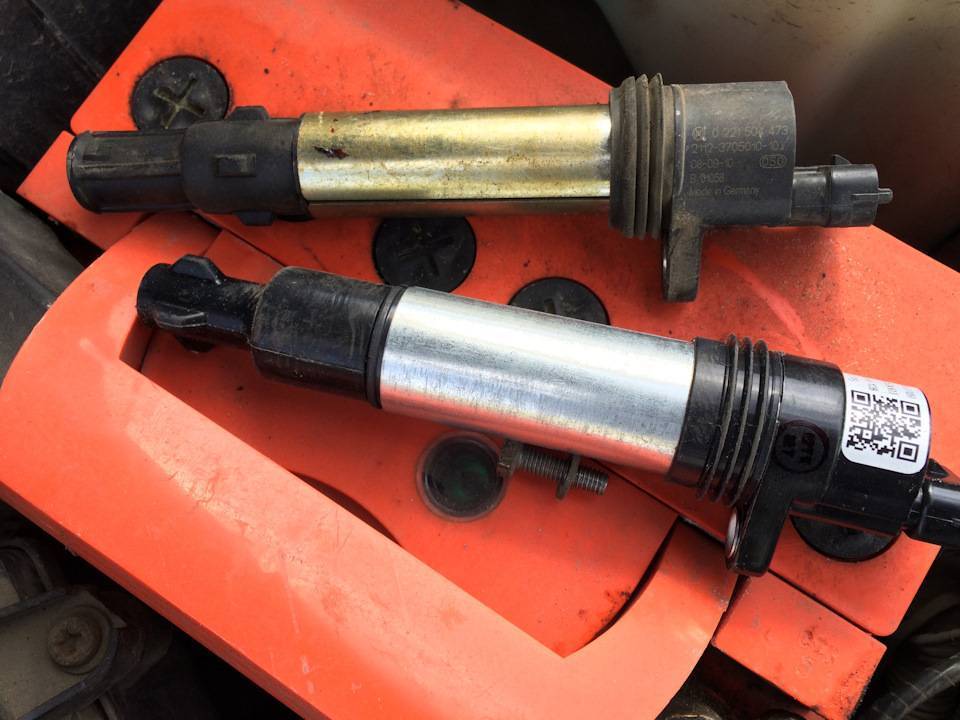

Катушка зажигания на Приору

Конструктивно индивидуальная катушка зажигания отличается от общей КЗ:

Первичная обмотка, через которую протекает постоянный ток, находится внутри вторичной обмотки.
Внутри первичной обмотки находится внутренний сердечник, а внешний — вокруг вторичной обмотки.
Высокое напряжение, до 40 кВт, которое образуется во вторичной обмотке, передается на свечку зажигания не с помощью высоковольтных проводов, как на карбюраторных машинах, а через наконечник, который состоит из стержня высокого напряжения, пружины и оболочки, имеющей изолирующие свойства. Кроме того стоит диод, для быстрого отсекания высоковольтного импульса.

Какой-то единой, унифицированной маркировки индивидуальные катушки зажигания не имеют. У каждого производителя есть своя система обозначения электронных деталей. Поэтому надо исходить из того, какие КЗ пользуются у владельцев Приоры наибольшим спросом. Одним из самых востребованных брендов является BOSCH. Эти катушки зажигания имеют маркировку — 0 221 504 473 (встречаются также 0 221 504 461). Считается, что такие катушки должны без отказов проходить 100 тысяч километров, хотя по факту это не всегда так. На форумах много негативных высказываний по поводу частого отказа именно этого прибора.

Очень часто это происходит из-за большого количества контрафактных запасных частей на автомобильном рынке. Достаточно поинтересоваться сколько стоит катушка зажигания на Приору. Цена в 1150 рублей не самая высокая, а крупным оптом их продают по 850 рублей за штуку. Конечно это лакомый кусок для дельцов из гаражных мастерских.

Интересен в этом смысле опыт, которым делится один из специалистов, специально изучавший этот больной вопрос. Он рассказывает, чем отличается оригинальная ИКЗ от поддельной. Была у него Приора, как проверить катушку зажигания привел нам примеры:

Оригинал:

Под кожухом находится пластмассовый корпус.
Имеется знак «молния», как обозначение высокого напряжения, возле крепежной буксы.
Поверхность штекера идеально обработана, шрифт на нем четкий, наносится с помощью лазера, поэтому виднеются незначительные оплавления.
Номер завода обведен овалом.
Контактная пружина имеет плотные витки, сделанные заводским автоматом.

Контрафактная запчасть:

Корпус выполнен из металла.
Отсутствует знак «молния».
Поверхность штекера грубо обработанная, надписи нанесены штемпелем, на резиновом наконечнике отсутствует дата изготовления, номер изделия и фирменный знак Бош.

Проверка работоспособности катушки

№

Проверка

Описание

Внешний осмотр

Извлекаем катушки из цилиндров.

Осматриваем для начала резиновую часть

На ней не должно быть разрывов и трещин, а если они есть, значит, катушка свое отслужила, и ее надо менять.

После заглядываем внутрь, смотрим, в каком состоянии внутренняя спираль, ее положение.

Проверка первичной обмотки катушек мультитестером(проверке катушек Приора мультитестером)

Прежде чем подключать прибор к катушке, надо проверить его внутреннее сопротивление, чтобы принять во внимание возможную погрешность.

Подсоединяем тестер к первичной обмотке. Если прибор показывает не более 0,5 Ом с учетом погрешности измерения, значит, с данной катушкой все нормально.

Проверка вторичной обмотки катушек мультитестером

Переключаем тестер на 2000 кОм

Подключаем щупы к разным частям катушки с соблюдением полярности: контакт красного цвета — к пружине под резиновым колпачком, а черный соединяем со средним контактом разъема

Исправная катушка зажигания Приора показывает сопротивление вторичной обмотки, равное 342 кОм. На неисправный тестер покажет бесконечность.

Снимать катушку с ее места нужно, отключив клемму минуса аккумулятора Приора. Декоративный пластик с мотора снимается. Затем надо отжать пластиковый фиксатор и отсоединить катушку от проводки, после чего ключом на 10 отворачивается болт крепления и устройство извлекается из свечного колодца.

В настоящее время доверие к стандартным катушкам Приоры просто отсутствует. Некоторые сразу же меняют их на устройства иностранного производства, причем особенно популярны изделия фирмы Bosch. Раз уж в модели Приора конструкторы не искоренили эту наследственную проблему, то ее придется исправлять самим владельцам, вкладывая не такие уж малые суммы, ведь Bosch просит порой не меньше 1 500 рублей за штуку.

Проблемы с катушками грозят резкими рывками в работе мотора, скачками оборотов, отказами цилиндров.
Поэтому при наличии подобных симптомов лучше воспользоваться приведенной выше информацией и заменить подозрительную деталь до того, как она накроется окончательно. Бывает ведь и так, что катушка еще и не сломалась, но уже дает сбои. Это не обязательно означает, что нужна замена, сгодится и некоторый ремонт, точнее очистка от водяного конденсата и грязи.

Опытными водителями проверено, что после пары часов кропотливой очистки катушек мотор перестает троить и работает как новый. Тут получается, что она не сгорела, а просто местами пропускает ток. Такую неприятность можно устранить даже в дороге. Достаточно удалить конденсат, а важные части протереть бензином от загрязнений. Если приделать к катушке термоусадку, проблем с перебоями больше никогда не будет, и Приора не будет портить настроение своему хозяину.

Иногда катушки выходят из строя при неправильном зазоре в свечах зажигания. Проверку работоспособности катушки на автомобиле Приора можно легко осуществить проворачиванием коленчатого вала. Для этого надо сбросить давление в топливной системе, вынуть предохранитель топливного насоса. Затем снимаем катушку, в ее резиновый наконечник вставляем свечу зажигания, к самой катушке подсоединяем провода.

После этого аккуратно помещаем подопытную свечу на блок цилиндров, обеспечивая контакт между свечой и массой. Не прикасайтесь руками к катушке со свечой, чтобы не получить удар током. Теперь нужно провернуть коленвал. Это делает помощник, в то время как вы внимательно смотрите на свечу. Между ее электродами, в момент включения стартера и поворота вала, должна возникать искра. Это и есть показатель ее работы.

Можно проверить цепь питания катушки. Надо взять упомянутый выше мультитестер и подсоединить его щупы к ее выводам. Если в этот момент включить зажигание, то тестер должен показывать напряжение, равное таковому на выводах аккумулятора. В противном случае необходимо проверить цепи на обрыв и замыкание. Если цепи питания и управления исправны, но при проверке на рабочей свече, вставленной в наконечник, нет искры, то катушка неисправна, и ее придется менять.

Снятие и установка катушки на Приоре

Для того чтобы поменять элемент системы зажигания в двигателе на 16 клапанов, проделайте следующие шаги:

Автомобиль поставьте ровно, фиксируя его ручным тормозом.
Поднимите капот и снимите минус с АКБ.
Разденьте мотор, достав его пластмассовый защитный кожух.
Найдите нужную Вам запчасть, а затем подведенную к ней колодку проводов.
Зажмите фиксатор колодки проводов и отключите питание.
При помощи 10-го ключа отверните болт, который крепит деталь к металлу.
Аккуратно достаньте катушку, стараясь двигать ее вертикально. Было бы обидно навредить проводке в самый последний момент.
Извлеките неисправную запчасть, вместо нее поставьте новую. Заверните болт крепления, подключите колодку проводов и накиньте минус на АКБ. Проверьте работоспособность.

Машина дергается, пропала тяга, чувствуется вибрация или двигатель троит, все это является симптомами неправильной работы индивидуальной катушки зажигания (ИКЗ). Другие признаки неисправности катушки зажигания – наличие ошибок 0301, 0302, 0303 и 0304, указывающие на пропуски воспламенения в одном из цилиндров. Рассмотрим несколько простых способов, как проверить катушку зажигания своими руками.

Проверка катушки зажигания Приора

В современных автомобилях для подачи искры в цилиндр используются индивидуальные катушки зажигания (ИКЗ). В более старых автомобилях используются модули зажигания, то есть один модуль полностью отвечает за работу всех цилиндров. Индивидуальная катушка зажигания отвечает только за работу одного цилиндра, в который она установлена.

На автомобилях ВАЗ ИКЗ стали устанавливаться, начиная с автомобиля Лада Приора на 126-ом двигателе. На 8-ми клапанных двигателях ВАЗ до сих пор устанавливается модуль зажигания. В автомобильной бортовой сети используется низковольтное напряжение, которые не способно само по себе образовать мощную искру необходимую для работы двигателя. Поэтому для подачи высоковольтного напряжения используют катушки зажигания.

Устройство ИКЗ

Катушка Приоры состоит из первичной и вторичной обмотки, между которыми помещен сердечник. Для контакта со свечой зажигания используется пружинка, которая помещена в резиновый наконечник. Так же ИКЗ имеет металлический экран, который защищает катушку от высоких температур, т.к. ИКЗ устанавливается в колодце головки блока цилиндров, то температурные режимы там просто огромные.

Первичная обмотка наматывается из тонкой медной проволоки с количеством витков 10000-15000.

Вторичная обмотка катушки состоит из 100-150 витков толстой медной проволоки.

Связь между катушками электромагнитная.

Принцип работы ИКЗ

Исходя из выше ИКЗ состоит из двух обмоток первичной и вторичной. При прохождении низковольтного тока по первичной обмотке в катушке создается магнитное поле, которое проходя через металлический сердечник, наводит ток высокого напряжения во вторичной обмотке, который непосредственно подается на свечу зажигания.

Симптомы неисправности катушки

Симптомов неисправности катушек множество и иногда оченьсложно определить, что виновата именно катушка

Если в вашем автомобилепоявились такие симптомы, то следует обратить внимание на ИКЗ

Признаки неисправности катушек:

Не работает один из цилиндров;
Автомобиль не развивает мощность;
Рывки при резком нажатии на педаль газа;
Трясется двигатель на холостом ходу;
Повышенная вибрация на холостом ходу;
Плавающие обороты;

Так же следует отметить, что при неисправной катушке зажигания будут появляться пропуски в цилиндрах, вследствие чего ЭБУ отключит работу неисправного цилиндра и просигнализирует об этом включением лампы «Cheek Engine». При появлении «Cheek Engine» на автомобиле необходимо провести диагностику системы. При наличии пропусков зажигания ЭБУ выдаст ошибки 0301, 0302, 0303, 0304. Где последние цифры кодов это номер цилиндра.

Эксплуатировать автомобиль с неисправной катушкой зажигания не рекомендуется, это может привести к выходу из строя катализатора.

Существует два надежных способа проверки ИКЗ: визуальный осмотр и проверка мультиметром.

Для того чтобы проверить катушку зажигания ее необходимо снять с автомобиля.

Снятие ИКЗ:

Отключаем минусовую клейму от аккумулятора.
Снимаем декоративную пластиковую накладку.
Откручиваем нужную нам катушку головкой на «10» или Torx E8.
Снимаем штекер катушки извлекаем ее.
