Полноприводная трансмиссия: как устроена и работает схема полного привода

Как работает коробка и нужна ли она?

Как работает?

Для начала разберёмся, как работает раздаточная коробка. Принцип работы раздаточной коробки заключается в том, что дифференциалы, которые бывают двух типов (симметричные и несимметричные) делят крутящий момент на оси. Первый вид механизма распределяет крутящий момент поровну, а второй — не поровну, в зависимости от заданных показателей. Так или иначе, благодаря этому прибору приводные валы могут работать с разной скоростью, что увеличивает манёвренность и устойчивость машины при повороте и при езде по бездорожью.

Принцип действия раздатки:

Также под дифференциалом может быть установлен блокиратор. Это устройство помогает заблокировать дифференциал, распределяющий крутящий момент. После такой блокировки колёса будут вращаться строго с одинаковой скоростью. Управлять этой функцией можно самостоятельно из салона автомобиля либо можно настроить автоматическую блокировку. Такая функция востребована на тех машинах, которым приходится ездить, например, по длинным полям.

У раздаточной коробки существует несколько режимов работы. Она может функционировать:

  • при двух активных мостах и блокировке дифференциала, которая осуществляется в автоматическом режиме;
  • при двух активных мостах, но на понижающей передаче с условием перманентной блокировки дифференциала;
  • при двух работающих мостах и с условием перманентной блокировки дифференциала;
  • при двух работающих мостах;
  • при условии работы только заднего моста.

Если коробка не работает

Неисправности раздаточной коробки бывают разными. Однако существует несколько наиболее часто встречающихся недугов прибора:

  • Сложно включаются передачи. Если у вас наблюдается такая проблема, проверьте штоки и вилки прибора. Они могли износиться в результате долгой эксплуатации. Если это так, следует заменить их как можно скорее. Также причиной могут стать задиры, образовавшиеся на зубчатых колёсах. Если ни одна из указанных причин не касается вас, остаётся лишь проверить фиксаторы. Возможно, указанная проблема вызвана их расхлябанностью.
  • Передачи автоматически выключаются на ходу. Скорее всего, необходимо заменить шестерни. Их зубья наверняка уже успели износиться. Если шестерни в порядке, проверьте целостность креплений вилок. Они могут соскакивать.
  • Коробка ужасно шумит. Для начала вспомните, какие смазывающие вещества вы используете? Возможно, их вязкости недостаточно и нужно подобрать что-то более густое. Зубчатые колёса могли прийти в негодность. Тогда их нужно заменить. Эта же причина может быть вызвана проблемами при работе сцепления или стиранием подшипников.
  • Вытекает масло из РК. Если вы определили, что масло течёт именно из неё — просто купите новые прокладки и попросите мастера их установить.

К сожалению, самостоятельно починить коробку любителю почти невозможно. Единственное, что новичок в ремонтном деле сможет сделать своими руками — произвести замену масла. Для всех остальных процедур потребуется помощь специалиста.

Нужна ли раздаточная коробка?

Как и у любого механизма, у РК есть свои преимущества и недостатки.

Начнём, пожалуй, с минусов. Точнее, с одного, но существенного минуса раздаточной коробки. Дело в том, что большинство её деталей довольно дорого стоят. Поэтому их замена обойдётся недёшево. А те детали, которые продаются по приемлемым ценам, сложны в починке, поэтому тоже могут потребовать средств от автовладельца на работу мастера.

  • При работе «раздатки» во время движения автомобиля на низкой скорости крутящий момент передаётся на оси. Это увеличивает проходимость внедорожника.
  • Примечательно, что при работе «раздатки» большой крутящий момент не может потеряться. Это достигается благодаря демультипликатору. Он является помощником машины в сокращении интенсивности кручения валов привода.
  • Также у водителя автомобиля, оснащённого раздаточной коробкой, есть возможность самостоятельно определять число передачи.
  • При езде в сложных условиях РК станет другом и помощником автомобилиста, помогая его «железному коню» эффективно преодолевать ландшафтные препятствия.
  • Ну и, конечно, одно из ведущих преимуществ заключается в том, что работа раздаточной коробки продляет жизнь трансмиссии.

Но не стоит забывать, что никакая раздаточная коробка не умаляет важности мастерства водителя, решившего проехать на внедорожнике по сложным участкам. Ведь даже при управлении самым «навороченным» авто неопытность ездока может сыграть с ним злую шутку

Применение разных видов полного привода

В зависимости от класса и назначения машин используются разные типы полного привода, наиболее подходящие по своим эксплутационным и рабочим характеристикам.

Для автомобилей премиум-класса, где комфорт, управляемость и безопасность имеют первостепенное значение, постоянный полный привод под управлением электроники является хорошим вариантом. Роскошные внедорожники сочетают в себе постоянный полный привод и принудительный полный привод с возможностью жесткой блокировки дифференциалов. Полный привод контролируется и регулируется электроникой. При необходимости водитель активирует жесткую блокировку, если, например вам нужно выбраться из грязи. Для внедорожников, работающих в тяжелых условиях, больше подходит принудительный полный привод. Это исключает использование дорогостоящей электронной системы управления и дифференциалов повышенного трения, делая конструкцию более надежной и простой. При необходимости водитель сам активирует блокировку.

В автомобилях среднего и эконом-класса используются автоматически подключаемый полный привод и свободные дифференциалы. Это решение не требует использования дорогостоящих дифференциалов повышенного трения и управляющей электроники, обеспечивает приемлемые внедорожные характеристики на зимних дорогах и экономит топливо.

Что такое полный привод, для чего он нужен?

Полный привод или другим словами 4WD (4х4), конструкционный вид трансмиссии, которой оснащается автомобиль. Эта система позволяет одинаково распределять крутящий момент на колеса. До 80-х годов прошлого века, автомобили оснащённые приводом 4на4 ассоциировались с вездеходами или машинами высокой проходимости.

Однако сейчас, многое изменилось, полным приводом оснащаются не только вездеходы, внедорожники и кроссоверы, но и седаны, и универсалы. Полноприводными могут быть не только машины ведущих зарубежных производителей. Авто отечественного производства также могут быть оснащены приводом 4х4. Давайте разберёмся, что же скрывается за загадочной аббревиатурой 4WD.

Конструкция трансмиссии авто с приводом 4WD (Four-wheel drive) выполнена таким образом, что возможна передача крутящего момента на все колеса сразу. Крутящим моментом можно назвать некий сборщик сил лошадок, что собраны под капотом — т.е. в двигателе авто. Чем больше крутящего момента, тем соответственно быстрее работает и набирает ход автомобиль. Крутящий момент полностью зависит от объёма движка.

Авто с передним приводом — это то, где ведущий колеса находятся спереди (передний мост). В таком авто тяга двигателя передаётся на передние колеса. В машине с задним приводом ведущими являются задние колеса (задний мост).

Виды полного привода

Постоянный полный привод

Постоянный полный привод 4х4 – вид привода, при котором крутящий момент распределяется от двигателя одновременно на все колеса. Такой привод может использоваться на разных классах автомобилей с продольной или поперечной схемой расположения двигателя. Для оптимального распределения крутящего момента современные системы полного привода снабжены самоблокирующимися дифференциалами с возможностью распределения мощности по осям в разных соотношениях.


Элементы постоянного полного привода системы Quattro

Электроника координирует работу системы, получая сигналы от датчиков скорости вращения колес, и моментально изменяет соотношение мощности в зависимости от дорожных условий и характера движения. Данный тип полного привода является наиболее прогрессивной системой, обеспечивающей лучшую активную безопасность и динамику вождения.

Недостатки: повышенный расход топлива и постоянная нагрузка на элементы трансмиссии.

Фирменный постоянный полный привод на все колеса используют в своих автомобилях такие производители, как Audi (Quattro), BMW (xDrive), Mercedes (4Matic) и другие.

Принудительно подключаемый

Для автомобилей повышенной проходимости оптимальный способ реализации полного привода – принудительно подключаемый. Он устроен по стандартной схеме, отсутствует лишь центральный дифференциал. Ведущая ось – задняя, подключаемая – передняя. Крутящий момент на переднюю ось передается посредством раздаточной коробки, которая управляется вручную.


Схема и элементы подключаемого полного привода

Водитель самостоятельно включает привод всех колес посредством рычагов или кнопок управления перед преодолением сложного участка или, например, бездорожья. Включение раздаточной коробки обеспечивает жесткую связь между осями и распределение крутящего момента в равном соотношении. На приборной панели загорается индикатор полного привода. Часто в конструкции дополнительно предусмотрена возможность жесткой блокировки межколесных дифференциалов, а также использование повышенной и пониженной передач.

При включенном полном приводе элементы трансмиссии испытывают сильные нагрузки, управляемость автомобиля значительно ухудшается. В нормальных условиях движения раздаточная коробка отключается, и индикатор полного привода гаснет, движение продолжается с задней ведущей осью. Трансмиссия освобождается, что обеспечивает продление ее ресурса и снижение расхода топлива. Принудительно подключаемый полный привод применяется, в основном, на внедорожниках. Например, на Toyota Land Cruiser и Land Rover Defender.

Автоматически подключаемый


Схема автоматически подключаемого полного привода Схема автоматически подключаемого полного привода разработана с учетом возможности моментального подключения второй оси к ведущей. Основной привод – задний или передний. При фиксации разности вращения колес фрикционная муфта межосевого дифференциала замыкается по команде электроники, и мощность начинает передаваться на все колеса. Ряд моделей предусматривает отключаемый режим 4х4, и автомобиль становится моноприводным. Автоматически подключаемая система полного привода 4Motion применяется на моделях автоконцерна Volkswagen.

Система полного привода с многорежимным межосевым дифференциалом (DCCD)

Кроме описанных выше систем полного привода, на автомобилях Subaru использовались и другие варианты симметричного полного привода, которые теперь больше не применяются. Но последняя система, которую мы сегодня упомянем, это система, которая используется на WRX STI.

Эта система использует два межосевых дифференциала. Один управляется электронным образом и предоставляет бортовому компьютеру Subaru хороший контроль над распределением крутящего момента между осями. Другой — это механическое устройство, которое может более быстро реагировать на внешние воздействия, чем его электронный «коллега». Выгода водителя, в идеале, здесь в использовании наилучшего из электронного упреждающего и механического реагирующего «мира».

Говоря в целом, эти дифференциалы естественно используют свои различия — будучи гармонично объединены планетарной передачей — но водитель может сместить систему в сторону любого из межосевых дифференциалов с помощью электронной системы управления Driver Controlled Center Differential (DCCD) — «Межосевой Дифференциал, Управляемый Водителем».

Распределение крутящего момента для систем DCCD составляет 41:59 со смещением в сторону задней оси. Эта система полного привода, ориентированная на обеспечение максимальных ходовых характеристик, для серьезных спортивных состязаний.

Недостатки переднего привода

Если бы переднеприводная конструкция имела бы только плюсы, заднеприводные модели уже давно заняли своё место в музеях и на страницах истории автомобилестроения. В реальности же на автомобильном рынке присутствуют автомобили обоих типов.

Следовательно, нужно упомянуть и о недостатках переднеприводной трансмиссии:

  1. Передний привод делает автомобиль недостаточно поворачиваемым. Чем длиннее база модели, тем сложнее «вписать» её в малый радиус поворота.

Задние колёса переднеприводного автомобиля выполняют минимальную роль в управлении, по сути работая прицепом-тележкой: на долю передних колёс приходится и движение автомобиля (получение крутящего момента от мотора), и управление посредством руля. Именно получаемый передними колёсами крутящий момент препятствует хорошему «чувству руля», на что жалуются многие автолюбители, которым перед управлением переднеприводным авто довелось поездить на машине заднеприводного типа.

Возможно, это прозвучит парадоксально, но автомобили с передним приводом интуитивно более сложны в управлении по сравнению с заднеприводными конструкциями.

Частый спутник переднеприводных машин – стартовая пробуксовка. Это происходит потому, что, трогаясь с места, машина «присаживается» на заднюю часть, чем вызывает дефицит сцепления.

Из предыдущего пункта вполне логично следует, что на старте переднеприводная модель автомобиля всегда проиграет заднеприводной.
Процесс торможения на переднеприводном авто более быстрый, но именно по этой причине он и более жёсткий, сопровождается рывками, которые в других конструкциях смягчены.

Как известно, оптимальной развесовкой автомобиля по осям является соотношение 50 на 50: в этом случае обеспечивается равномерное стирание шин, следовательно, на протяжении всей эксплуатации безопасность и равномерность движения не страдают.

К сожалению, в случае переднеприводной модели об этом идеале приходится забыть: здесь потребуется дать большую нагрузку на передние колёса, чтобы увеличить их сцепление с дорожным покрытием. Кстати говоря, именно эта особенность стала причиной того, что грузовые модели с переднеприводным типом трансмиссии не получили широкого распространения: никакая дешевизна производства не смогла оправдать малой грузоподъёмности и плохой управляемости переднеприводных грузовиков.

Современные конструкции не позволяют реализовать более 250 лошадиных сил через передний привод (речь идёт о средних показателях, а не только о прямолинейной езде).

Наконец, немалую опасность при движении в зимних условиях представляет практически неконтролируемый снос передних колёс в процессе заноса автомобиля. Снос, в отличие от заноса, отличается тем, что даже опытный автомобилист может не сразу распознать его начало, а когда процесс уже развернулся в полную силу, его не остановить.

С такой проблемой может не справиться даже опытный водитель, поэтому высокие скорости и прочие лихачества на переднеприводном автомобиле в условиях скользкой дороги чреваты очень плохими последствиями.

Продолжая говорить о заносах и сносах, следует также упомянуть о том, что контролируемый занос, который может быть выполнен на автомобилях с задним приводом, на переднеприводных конструкциях невозможен. То есть, знаменитый «полицейский разворот» на ограниченном пространстве, в котором как раз применяется контролируемый занос задней оси автомобиля, в случае конструкции с переднеприводной трансмиссией невозможен.

В случае движения в гору, если автомобиль забуксовал передними колёсами, он становится беспомощен, в отличие от заднеприводного автомобиля, который в состоянии сдать назад и возобновить движение, в то время как его переднеприводного «собрата» придётся выталкивать и вытаскивать из положения, в котором он оказался.

avtoexperts.ru

Рынок поддержанных автомобилей полон полноприводных кроссоверов, и не только. Большинство из них имеют так сказать не совсем полноценную систему полного привода, реализованную вискомуфтой. Чаще всего, такой узел встречается на автомобилях Toyota середины 2000-ых годов, и на таких асфальтных машинах многие, покупая полноприводную машину, к примеру RAV4 первого и второго поколения, очень сильно удивляются тому, что по факту покупают моноприводный универсал, по причине вышедшей из строя вискомуфты. Такая система полного привода у Toyota называется V-flex.

На фото — вязкостная муфта

Сегодня я предлагаю на примере этой системы полного привода, разобрать подробней, что же такое вискомуфта, как она работает, и стоит ли покупать автомобиль с системой полного привода, построенной вокруг нее.

Вискомуфта представляет собой механическое устройство, которое передает или стабилизирует крутящий момент, за счет вязкой жидкости. Устройство вискомуфты такое: в закрытом герметичном корпусев котором установлен пакет плоских круглых дисков, имеющих перфорацию. Диски сформированы таким образом, что ведомые и ведущие диски, перемещаются и находятся друг от друга на очень малом расстоянии. Жидкость, заполняющая корпус муфты на основе силикона имеет свойство менять вязкость при интенсивном перемешивании и нагреве, за счет чего зазор между дисками буквально сказать склеивается вязкой жидкостью, за счет ее расширения.

Устройство вискомуфты

Другими словами, работа вискомуфты зависит от разности скорости вращения ведомого и ведущего дисков, за счет чего меняются физические свойства кремний – органического вязкого вещества.

Месторасположение и схема работы вискомуфты

Такая система далеко не безупречна по причине того, что нет какой то регулировки смыкания дисков, и грубо говоря, все пущено на самотек, в прямом смысле этих слов, и зависит от свойств вязкой жидкости. Так же, к минусам можно отнести значительное время, которое требуется на срабатывание муфты. Это не так страшно, когда вискомуфта используется для включения привода вентилятора охлаждения радиатора, вот когда на включение полного привода требуется несколько минут, они могут стать фатальными. Так же, нельзя принудительно включить систему полного привода, и уже тем более ее заблокировать.

Если говорить об узле, то вискомуфта довольно простой, и как следствие недорогое устройство, которое не подлежит ремонту, и обычно ходит весь срок службы автомобиля. Выйти из строя она может только по причине долгой работы, и чаще всего она просто клинит. Что опять же, говорит о недостатках такого полного привода, ведь если вы где-то застрянете, придется много буксовать, и первое, что вас подведет – это вискомуфта.

Устройство в разобранном виде

Вискомуфта не ремонтопригодна, и ее проще купить новую, или контрактную, чем производить вскрытие. К тому же, далеко не каждый мастер возьмется за такую работу, и уж тем более, только единицы смогут ее успешно починить.

На сегодняшний момент, от вискомуфт в системах полного привода отказались уже все автопроизводители, сделав упор на гидромеханические или электромагнитные муфты, так как их работу куда проще регулировать, и в современных автомобилях, напичканных электроникой они более уместны, так как вискомуфту практически невозможно использовать в автомобилях, оборудованных антиблокировочными системами и системами стабилизации.

Я бы ни в коем случае не рекомендовал к покупке автомобиль с системой полного привода, в основе которой стоит вязкостная муфта. Откровенно говоря, это прошлый век. На рынке полно кроссоверов и просто полно приводных седанов и универсалов, которые оснащены подключаемым полным приводом в основе которых муфты Haldex (Volkswagen Tiguan, Opel Mokka, Ford Kuga), Dynamax (полно приводные модели Kia или Hyundai ) или вообще дифференциал Torsen (преимущественно дорогие модели Audi, оборудованные системой полного привода quattro). Это современные AWD системы, которые способны обеспечить и высокую проходимость, и безопасность в движении, как для людей в автомобиле, так и вне его.

Устройство муфты Халдекс 5-го поколения

электромуфта Mazda CX-9

Виды привода, используемые на авто

На автомобилях нашли применение три вида полного привода, отличающиеся между собой как конструктивно, так и по особенностям работы:

  1. Постоянный полный привод
  2. С автоматически подключаемым мостом
  3. С подключением вручную

Это основные и самые распространенные варианты.

Виды полного привода

Постоянный привод

Постоянный полный привод (международное обозначение – «full time»), пожалуй, единственная система, которая используется не только на кроссоверах и внедорожниках, а также и универсалах, седанах и хэтчбеках. Используется он на авто с обоими видами компоновки силовой установки.

Виды кузовов автомобиля

Особенность этого вида трансмиссии сводится к тому, что механизм отключения одной из осей не предусматривается. При этом раздаточная коробка может иметь понижающую передачу, включение которой осуществляется принудительно при помощи электронного привода (водитель просто выбирает селектором требуемый режим, а сервопривод осуществляет переключение).

Селектор выбора пониженной передачи и интенсивности движения в зависимости от местности

В его конструкции используется межосевой дифференциал с механизмом блокировки. В разных видах трансмиссии блокировка может осуществляться вискомуфтой, многодисковой муфтой фрикционного типа или же дифференциалом Torsen. Одни из них выполняют блокирование в автоматическом режиме, другие – принудительно, вручную (с использованием электронного привода).

Межколесные дифференциалы в системе постоянного полного привода также оснащаются блокировками, но не всегда (на седанах, универсалах и хэтчбеках ее обычно нет). Также не обязательно наличие блокировки сразу на двух осях, нередко такой механизм устанавливается только на одной из осей.

Привод с автоматически подключаемой осью

В авто с автоматически подключаемым мостом (обозначение – «On Demand»), полный привод включается только при определенных условиях – когда колеса постоянно работающей оси начали проскальзывать. В остальное время автомобиль является передне- (при поперечной компоновке) или заднеприводным (в случае, если двигатель располагается продольно).

У такой системы есть свои конструктивные особенности. Так, раздаточная коробка имеет упрощенную конструкцию и понижающей передачи в ней нет, но при этом она обеспечивает постоянное распределение крутящего момента по осям.

Также отсутствует и межосевой дифференциал, зато присутствует механизм автоматического подключения второй оси. Примечательно, что в конструкции механизма используются те же узлы, что и в межосевом дифференциале – вискомуфта или фрикционная муфта с электронным управлением.

Особенность работы привода с автоматическим подключением заключается в том, что распределение крутящего момента по осям делается с разным соотношением, которое меняется при разных условиях движения. То есть, при одном режиме вращение распределяется в пропорции, например, 60/40, а при другом — 50/50.

На данный момент система с автоматическим подключением полного привода является перспективной и ее используют многие автопроизводители.

Трансмиссия с ручным управлением

Трансмиссия с подключаемым полным приводом в ручном режиме (обозначение – «Part Time») сейчас считается устаревшей и используется не часто.

Ее особенность заключается в том, что подключение второго моста осуществляется в раздаточной коробке. И для этого может задействоваться как механический привод (посредством рычага управления раздаткой, установленной в салоне), так и электронный (водитель задействует селектор, а сервопривод осуществляет подключение/отключение моста).

В такой трансмиссии отсутствует межосевой дифференциал, что обеспечивает постоянное соотношение распределение крутящего момента (обычно в пропорции 50/50).

Практически всегда в межколесных дифференциалах используется блокировка, причем принудительная. Эти конструктивные особенности обеспечивают наибольшие показатели проходимости авто.

Отличия AYC и ACD

Термин Yaw переводится как «угол отклонения продольной оси от заданного курса», а AYC характеризует способность генерировать вращательный потенциал с разным крутящим моментом на колесах.

В результате на наружное в повороте колесо оказывается большее воздействие, из-за чего машина быстро «закручивается» в вираж.

В случае с ACD, она осуществляет грамотное перераспределение тяги по осям для поддержания маневренности транспортного средства.

На фоне технологического прогресса в моделях Mitsubishi стали использоваться приводы с маркировкой Super (S-AYC и S-AWC).

Они превзошли ожидания инженеров и автолюбителей и появились как в флагманских Lancer Evo, но и на других авто, таких как Outlander GT и Eclipse Cross.

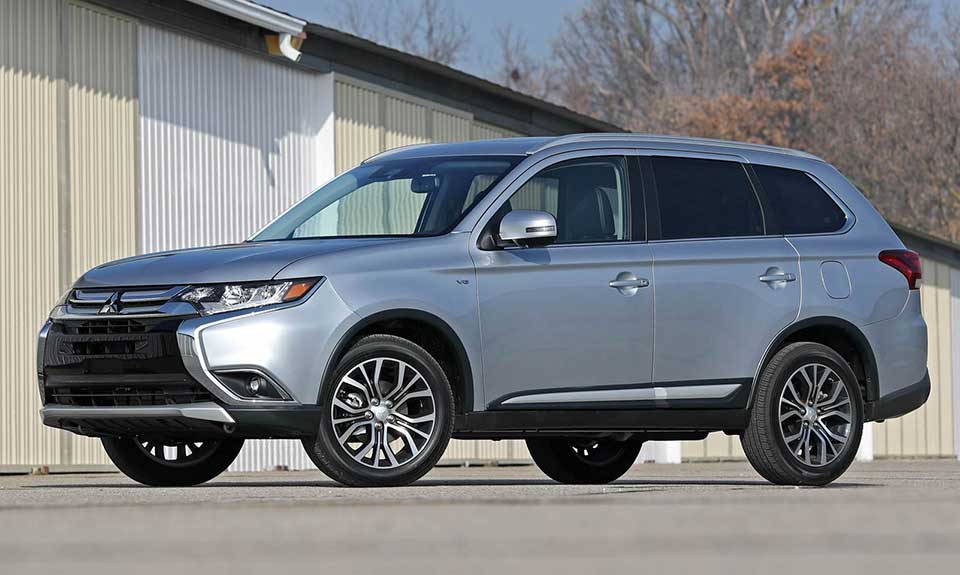

Outlander GT

С какой целью производитель решил использовать эти технологии на простых моделях для повседневной эксплуатации, которые вряд ли попадут на гоночный трек?

Все очень просто – для максимальной безопасности водителя и пассажиров. S-AWC сохраняет контроль над машиной в тех условиях, где другие полноприводные системы вряд ли справились бы.

Представители японского автоконцерна шутят, что покупателям Eclipse Cross и Outlander не стоит вникать в технические нюансы этой платформы.

Все, что им нужно знать – это то, что его автомобиль охраняется передовыми электронными комплексами и средствами безопасности.

А для приверженцев механических компонентов, а не современной электроники, есть простой аргумент: даже инженер Савазе соглашается с тем, что в наше время технологии делают машину более надежной и доступной, чем в недалеком прошлом.

Шарнир: главный секрет кардана

Вполне очевидно, что карданная передача назначение и устройство которой мы сегодня рассматриваем, является крайне важным узлом.

Поэтому не будем терять время на лишние разговоры и перейдём к сути вопроса. Карданная передача автомобиля, в какой бы модели она не находилась, имеет ряд стандартных элементов, а именно:

  • шарниры;
  • валы ведущие, ведомые и промежуточные;
  • опоры;
  • соединительные элементы и муфты.

Различия этих механизмов, как правило, определяются типом карданного шарнира. Существуют такие варианты исполнения:

  • с шарниром неравных угловых скоростей;
  • с шарниром равных угловых скоростей;
  • с полукарданным упругим шарниром.

Когда автомобилисты говорят слово «кардан», то они обычно имеют в виду именно первый вариант. Механизм с шарниром неравных угловых скоростей встречается чаще всего у машин с задним или полным приводом.

Работа карданной передачи этого типа имеет одну особенность, которая является и его недостатком. Дело в том, что из-за специфики конструкции шарнира невозможно плавно передавать крутящий момент, а получается это сделать только циклически – за один оборот ведомый вал дважды запаздывает и дважды опережает ведущий.

Компенсируется такой нюанс введением ещё одного такого же шарнира. Устройство карданной передачи этого типа простое, как и всё гениальное – соединяются валы двумя вилками, расположенными под углом 90 градусов и скреплёнными крестовиной.

Более совершенными являются варианты с шарнирами равных угловых скоростей, которые, кстати, обычно именуют ШРУС – наверняка, вы слышали такое название.

Карданная передача назначение и устройство которой мы рассматриваем в этом случае, имеет свои нюансы. Хотя её конструкция более сложная, это с лихвой компенсируется рядом преимуществ. Так, к примеру, валы данного типа карданов всегда вращаются равномерно, причём они могут находиться под углом до 35 градусов. К недостаткам механизма можно, пожалуй, отнести достаточно сложную схему узла.

Сам ШРУС должен быть всегда герметичным, так как внутри находится смазка специального состава. Разгерметизация приводит к вытеканию этой смазки, и в таком случае шарнир быстро портится и ломается. Тем не менее, механизмы с шарнирами равных угловых скоростей при должном уходе и контроле более долговечны, чем их собратья. Встретить ШРУС можно на переднеприводных и полноприводных автомобилях.

Устройство и работа карданной передачи с полукарданным упругим шарниром также имеет свои особенности, которые, к слову, не дают возможности использовать её в конструкциях современных автомобилей.

Передача вращения между двумя валами в этом случае происходит за счёт деформации упругого элемента, например, муфты специальной конструкции. Считается, что подобный вариант крайне ненадёжен, поэтому его и не применяют сейчас в автопроме.

В следующей публикации мы поговорим о не менее полезной штуке. Какой именно? Подписывайтесь на рассылку и обязательно узнаете!

Карданная передача с полукарданным упругим шарниром

Полукарданный упругий шарнир обеспечивает передачу крутящего момента между двумя валами, расположенными под небольшим углом, за счет деформации упругого звена.

Характерным примером данного типа шарнирного соединения является упругая муфта Гуибо (Guibo). Муфта представляет собой предварительно сжатый шестигранный упругий элемент, с двух сторон которого крепятся фланцы ведущего и ведомого валов.

Эксплуатация и возможные неисправности карданной передачи

Бережная эксплуатация автомобиля позволяет шарнирам карданного вала и шаровым шарнирам передних валов сохранить свою работоспособность надолго, как минимум до 100 тысяч побега. Что касается труб, то при отсутствии механических повреждений их можно использовать долгие годы без замены, в противном же случае изогнутый механизм стоит просто заменить новым

Следует уделять внимание состоянию чехлов шарниров и заменять их при любом повреждении, уберегая тем самым шарниры

Сокращение работоспособности шарниров могут спровоцировать резкие разгоны, пробуксовка в грязи, неправильный выбор скоростей, долгие поездки по снежным и грунтовым дорогам с глубокими колеями.

О неисправности карданной передачи можно узнать по появившимся посторонним звукам или рывкам автомобиля при движении. Существует несколько причин потери работоспособности карданной передачей, и среди них такие:

  • износ карданных шарниров;
  • деформация карданных валов;
  • повреждение или износ сальников;
  • повреждение защитного чехла шарнира;
  • износ подшипников;
  • ослабление соединительных механизмов.

Данные неисправности очень легко устранить, заменив поврежденные детали или подтянув крепежные детали.

Как устроен и работает полный привод Subaru

«Расскажите про работу полного привода Subaru, а именно — про распределение момента 60×40. Как он работает?»

Хорошо, что автор вопроса указал соотношение (60/40), хотя было бы лучше, если бы он уточнил еще и модель, а также годы ее выпуска. Ведь, несмотря на общее фирменное обозначение Symmetrical AWD, на автомобилях марки Subaru в зависимости от модели, года выпуска и рынка сбыта применяются совершенно разные полноприводные трансмиссии!

Дабы не запутывать читателей и не перегружать ответ перечислением и описанием всех возможных вариаций, кратко пробежимся по принципиальным схемам полного привода, применяемым на современных Subaru, и чуть подробнее остановимся на той, которая, как нам кажется, интересует автора вопроса.

Версии с механической коробкой передач имеют «честный» постоянный полный привод. Как правило, это схема CDG с симметричным межосевым дифференциалом, блокирующимся при помощи вискомуфты. Считайте, чистая механика, дополненная гидравликой, без какого-либо электронного управления. На некоторые модели, в частности Forester, также устанавливают задний межколесный дифференциал, блокируемый при помощи вискомуфты. Кроме того, на ряде моделей используется понижающая передача.

Но «заряженные» WRX STi оснащаются несимметричным дифференциалом, который обеспечивает перераспределение крутящего момента в пользу задних колес. Соотношение зависит от поколения «стихи», но находится на уровне 41:59 – 35:65. При этом «центр» имеет изменяемую (принудительно или автоматически) степень блокировки при помощи электромагнитной муфты. Данная система известна под названием Driver Controlled Center Differential (DCCD). На задней оси, кроме того, установлен «самоблок».

Для «заряженных» версий Subaru с автоматической трансмиссией (та же Impreza WRX STi, а также Forester S-Edition и Legacy GT) в свое время была предложена схема, получившая название Variable torque distribution AWD (VTD). В ней используется несимметричный планетарный дифференциал (45:55 в пользу задних колес), блокируемый с помощью электронно-управляемой многодисковой муфты. В качестве опции в заднем межколесном дифференциале также может быть установлена вискомуфта.

Наконец, Subaru с автоматическими трансмиссиями и вариаторами Lineatronic оснащаются системой полного привода с активным распределением крутящего момента Active torque split AWD (ACT). Судя по всему, именно про нее и спрашивает наш читатель. В зависимости от поколения и года выпуска имеются определенные конструктивные отличия, но принцип действия ACT остается неизменным.

В отличие от вышеназванных схем межосевого дифференциала здесь нет, за передачу крутящего момента к задним колесам отвечает электронно-управляемая муфта. Ну а главное — такие Subaru имеют более «переднеприводный» характер на скольких покрытиях, поскольку соотношение в нормальных условиях здесь 60:40 в пользу передних колес!

При этом перераспределение тяги зависит от целого ряда параметров (выбранный режим коробки, скорость вращения передних и задних колес, положение педали «газа» и т.д.), на основании которых блок управления и «решает», насколько жестко зажать фрикционы и сколько момента перебросить на заднюю ось. Поэтому соотношение меняется в режиме реального времени и может варьироваться в пределах 90:10 – 60:40 в пользу передней оси. Кстати, задний межколесный дифференциал на ряде моделей также может быть оснащен вискомуфтой в качестве автоматической блокировки.

Сказать, что Subaru с ACT имеют «ненастоящий» полный привод нельзя: в отличие от многих моделей других марок с подключаемой задней осью здесь тяга к задним колесам поступает всегда. Но до «равноправного» соотношения 50:50 дело все же не доходит, в целом на скользких покрытиях такие автомобили управляются несколько иначе, нежели версии с механическим дифференциалом. Впрочем, все эти особенности раскрываются в далеко не стандартных режимах движения, а в «гражданских» даже опытный водитель вряд ли определит, какая из вариаций Symmetrical AWD использована.

Иван КРИШКЕВИЧ ABW.BY
