Фрикционы (фрикционные диски)

Причины выхода из строя

Их не так уж и много и все они связаны с ATF жидкостью в автомате. Давайте перечислим по пунктам:

Грязное масло. Большинство производителей, регламентируют замену в своих АКПП примерно при пробегах в 60 000 км. Однако сейчас начинают появляться так называемые необслуживаемые автоматы, владелец расслабляется и вообще не производит замену! Поэтому уже при 80 – 100 000 км появляются проблемы. НО почему? «Коробка передач» это сложный механизм, как мы уже с вами разобрались, здесь многое происходит от давления масла, ресурс его работы как раз и составляет 60 000 км, после оно уже теряет свои свойства примерно на 30 – 50%. Оно начинает пригорать, в нем образуется много грязи и стружки (потому как фильтр тоже забивается), и в конце концов оно не может нормально проходить через каналы гидроблока и масляного насоса. Давление падает, оно уже не способно сдавить фрикционные диски, и они банально начинают пробуксовывать друг об друга – просто горят! Вот почему масло пахнет горелым, при этой поломке – именно от дисков.

  • Недостаточный уровень. Если уровень жидкости для «автомата», будет не достаточным, это приведет к аналогичной ситуации, описанной в первом пункте.
  • Забит масляный фильтр. Если фильтр забит, масло через него не может проходить, давление падает. Диски проскальзывают – горят.
  • Радиатор. От грязного масла он забивается, жидкость уже не может в нем циркулировать, а поэтому в основном находится в рабочей зоне. От высоких температур (а они могут достигать до 150 градусов), оно горит, становится густым и попросту убивает ваш автомат.
  • Попадание воды. Редко но бывает, например у машин-утопленников с «Запада». Если вода попадает в масло, оно очень быстро разрушает мягкие фрикционные накладки, потому как они сделаны из прессованных видов бумаги и просто боятся воду.

Это основные причины выхода из строя этих дисков, как вы видите 4 из 5 пунктов, связаны с ATF жидкостью автомата, а точнее со своевременной ее заменой.

Еще раз подчеркну – ребята меняйте масло в автомате – ОБЯЗАТЕЛЬНО! И ДЕЛАЙТЕ ЭТО ПРАВИЛЬНО! Тогда эта трансмиссия будет вас радовать не одну сотню тысяч километров.

Сейчас смотрим видео версию, в ней более разжевано.

А на этом прощаюсь, читайте наш АВТОБЛОГ.

(22 голосов, средний: 4,68 из 5)

Похожие новости

Не включаются передачи. Проявляется на заведенном двигателе – ос.

Режим паркинг АКПП. Принцип работы, как это устроено в «автомате.

Роботизированная коробка передач отличие от автоматической. Загл.

Первая помощь АКПП при повреждении фрикционов

Когда владельцем машины были обнаружены перечисленные в прошлом разделе причины повреждения фрикционов, ему нужно предпринять такие меры:

  1. Незамедлительно остановить транспортное средство.
  2. Вызвать эвакуатор, так как дальнейшее движение машины в таком состоянии может привести к более дорогому ремонту.

Чтобы осуществить точное диагностирование авто эксперты рекомендуют доверить это дело работникам специализированных станций технического осмотра. Стоит отметить, что если машина ещё на гарантии, её нужно направить к официальному дилеру, где помогут устранить имеющиеся проблемы.

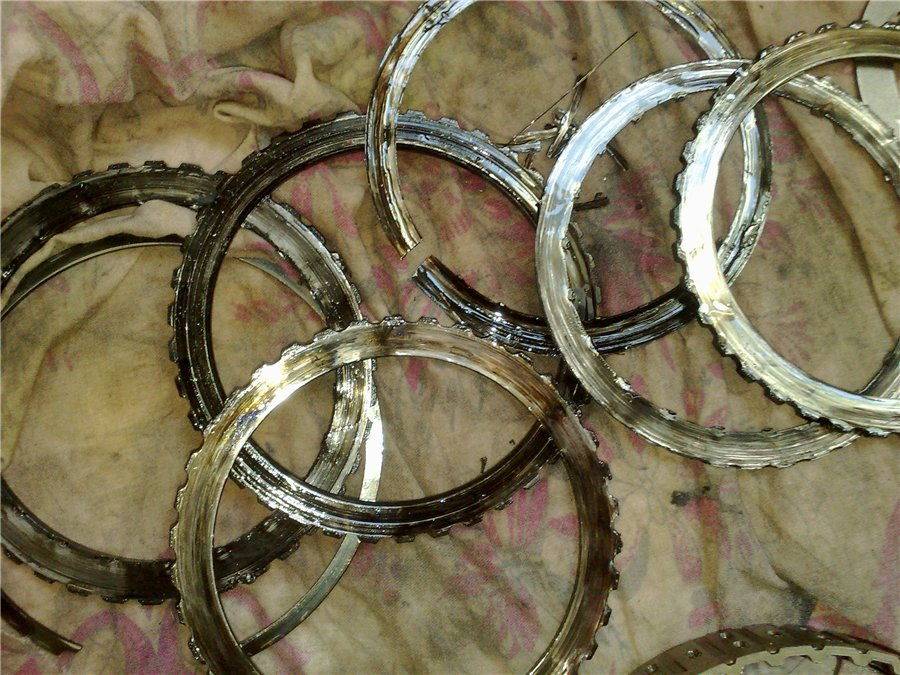

Подгоревшие и пришедшие в негодность фрикционы

Если водители имеет необходимые навыки, для ремонта автомобиля, допускается самостоятельное решение вопроса. Перед тем, как приступить к самостоятельной замене фрикционных дисков, нужно заняться очисткой помещения, чтобы предотвратить возможное попадание в элементы АКПП пыли, грязи. Для успешной работы лучше использовать качественный ремкомплект, который подойдёт конкретно под Ваше авто. Обычно такой набор состоит из дисков, прокладок, сальников, фильтров.

Этапы ремонта автоматической коробки передач следующие:

  1. Выполняется слив масла. Это осуществимо с помощью сливного отверстия или шланга, отсоединяемого от радиатора.
  2. Снимается коробка. Из-за её значительного веса рекомендуется применение трансмиссионного домкрата.
  3. Осуществляется разбор АКПП.
  4. Устанавливаются все элементы из набора.
  5. Собирается и устанавливается коробка.

Такие действия не вызовут затруднений, главное придерживаться правильной последовательности. Ещё один важный момент: после сборки масло заливается немного больше максимального уровня, ориентируясь на специальную разметку, а после запускается авто и выполняется его обкатка.

Важно! Такой ремонт в домашних условиях должен проводиться только при 100% уверенности в своих силах, иначе неквалифицированные действия приводят к ещё более значительным проблемам

Фрикционный диск — Большая Энциклопедия Нефти и Газа, статья, страница 2

Фрикционный диск

Фрикционные диски / при помощи внутреннего зубчатого зацепления соединяются с шестеренной втулкой 2, закрепленной на коленчатом валу. К этим дискам медными заклепками крепятся фрикционные обкладки.   Фрикционный диск тормоза, температура которого доходит до 1000 С, работоспособен только тогда, когда он состоит из большого количества дисков, шарнирно закрепленных между собой. При увеличении площади отдельного диска тормоз со временем теряет работоспособность.  

Наружные фрикционные диски 5 связаны здесь с чашкой 2 четырьмя выступими. В аналогичной муфте некоторых станков наружные диски имеют вместо выступов зубчатый венец.  

Фрикционные диски дисковых тормозов иногда выполняют целиком из фрикционного материала с нарезанными на несколько утолщенной части диска установочными зубьями. В этом случае отпадает необходимость крепления диска к металлическому элементу, но сами диски для обеспечения необходимой механической прочности приходится изготавливать значительной толщины. В настоящее время разработано несколько конструкций крепления накладок к диску. В конструкции ВНИИСтройдормаша фрикционные секторы 4 ( рис. 7.16) имеют по краям, идущим вдоль радиуса, фаски ( сечение В-В) и удерживаются на диске 5 планками 6 со скошенными краями, приклепанными к диску.  

Фрикционными дисками режут прокат на заготовки определенной длины любых профилей и марок, включая высокопрочные труднообрабатываемые конструкционные стали. Процесс резки основан на использовании теплоты трения, возникающей в месте контакта разрезаемого металла с периферийной частью диска. Температура разрезаемого металла в зоне контакта при этом повышается настолько ( 800 — 1100 С), что он легко удаляется из пропила в виде пучка искр при весьма незначительном износе фрикционного диска. Поверхность среза шероховатая; ее необходимо подвергать повторной обработке.  

Поставляются фрикционные диски — внутренние ЭТМ.  

Износ фрикционных дисков рассмотренной ЭФМ приводит к некоторому уменьшению их толщины, что практически не влияет на сопротивление магнитопровода. Другая составляющая суммарного сопротивления МЦ муфты, которая ощутима и при притянутом якоре, — сопротивление немагнитных междисковых зазоров. Оно существенно даже при высокой чистоте обработки поверхностей стальных фрикционных дисков, потому что в многодисковой ЭФМ таких зазоров много и они включены в МЦ последовательно. Большим достоинством муфт с фрикционными дисками, через которые проходит рабочий поток, является то, что износ дисков практически не влияет также и на это магнитное сопротивление. ЭФМ рис. 14.4 с дисками, через которые не проходит рабочий поток.  

Переключение фрикционного диска для сцепления с одним из двух шкивов производится системой рычагов от кулачков, установленных на барабане распределительного вала.  

У фрикционных дисков проверяют износ шлицевой втулки и надежность крепления дисков.  

Переключение фрикционного диска для сцепления с одним из двух шкивов производится системой рычагов от кулачков, установленных на барабане распределительного вала.  

Пакеты фрикционных дисков, предназначенные для переключения скоростей в планетарных коробках передач, а в последних типах агрегатов также и для торможения ведомых шестерен, сильно затрудняют подбор качественных масел. Чтобы диски работали надежно, масло должно обладать определенными фрикционными свойствами. Однако присутствующие в масле противо-износные присадки ухудшают его фрикционные свойства. Такие противоречивые требования к свойствам масла удовлетворить очень трудно.  

Пакеты фрикционных дисков, предназначенные для переключения скоростей в планетарных коробках пере -: дач, а в последних типах агрегатов также и для торможения ведомых шестерен, сильно затрудняют подбор качественных масел. Чтобы диски работали надежно, масло должно обладать определенными фрикционными свойствами. Однако присутствующие в масле противо-износные присадки ухудшают его фрикционные свойства. Такие противоречивые требования к свойствам масла удовлетворить очень трудно. Рабочая поверхность дисков выполнена из неметаллических материалов ( металг.  

Изготовление фрикционных дисков ( рис. 63) или подобных кольцеобразных деталей, имеющих небольшую толщину и высокую точность размеров по контуру, также связано с большими трудностями. С помощью анодно-механической обработки изготовление таких деталей может быть значительно облегчено.  

Страницы:      1    2    3    4

Причины выхода из строя фрикционов

По мнению автоэкспертов, уже через 100-150 км. автовладелец начнет замечать неисправности в работе фрикционов. На это может указывать задержка, резкие рывки, что наблюдается во время переключения АКПП. Чтобы диагностировать фрикционный износ нужно залазить в коробку передач, что вызывает некие сложности.

Среди основных причин нарушения работы фрикционов выделяют следующие:

  • Загрязнённое масло. Обычно производители рекомендуют осуществлять замену своего масла каждые 60 тыс. км. пробега. После этого около 50% свойств масла теряются, и тогда оно начинает пригорать, в нём появляется загрязнения, что в результате затрудняет прохождение масла по каналам гидроблока и насоса. А из-за падения давления диски начинают гореть, вот почему в данной поломке водитель чувствует запах горелого. При игнорировании смены масла, у машины на 80-100 тыс. км. пробега возникают такие проблемы.
  • Недостаточный масляной уровень или загрязнён масляной фильтр. Это приводит к таким же проблемам, как при предыдущей причине.
  • Вода попала в масло. При данной ситуации наблюдается быстрое разрушение мягких фрикционных накладок, речь идёт о тех, которые изготовлены из прессованной бумаги. К примеру, такая проблема может быть у утопленных автомобилей.
  • Забился радиатор. Нарушается циркуляция масла, которое приобретает густую консистенцию. Результатом проблемы станет полный отказ АКПП.

Также список можно дополнить длительной пробуксовкой, динамической ездой и т. д.

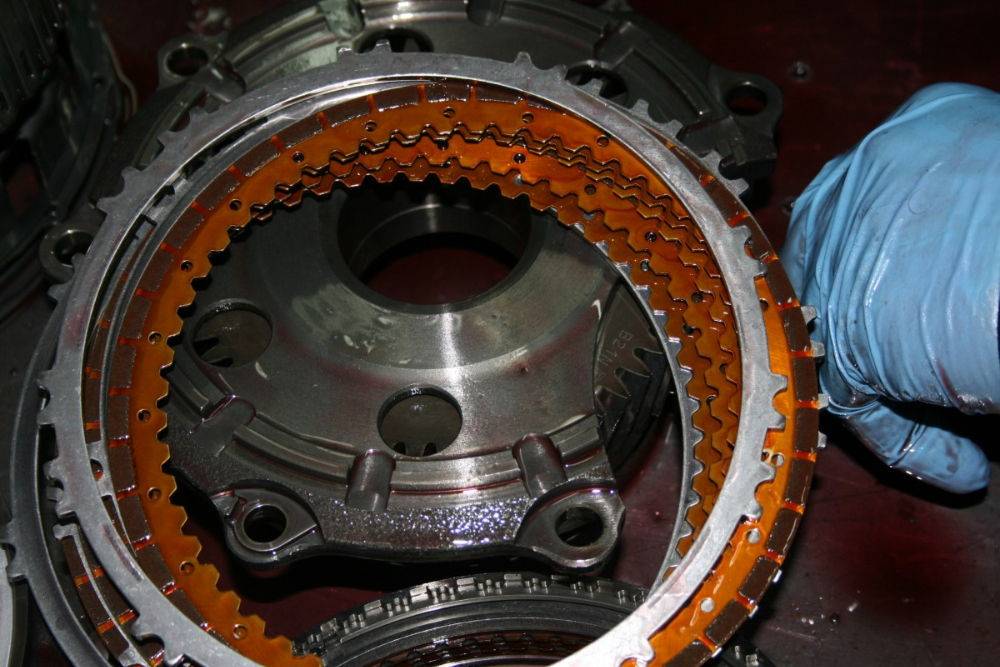

Фрикционы в нормальном состоянии

Основные признаки неисправности фрикционов

В процессе эксплуатации автомобиля часто возникают тревожные симптомы, по которым определяются дефекты отдельных узлов и деталей. При поломке и износе фрикционных дисков появляются следующие признаки:

  1. Трансмиссионное масло приобретает темный оттенок и характерный запах гари.
  2. Снижение уровня смазочного материала в картере АКПП (ниже минимальной отметки на замерном щупе или контрольной пробке).
  3. Машина продолжает движение при переводе селектора АКПП в нейтральный режим N.
  4. Затруднения при переключении передач.
  5. Отказ режима заднего хода.
  6. При переходе на другую скорость машина дергается и пинается.
  7. Возникновение характерного металлического шума на холостых оборотах.
  8. Автомобиль движется только при непрогретом масле в АКПП, пока оно густое и вязкое (на холодную). Горячее масло обладает меньшей вязкостью, толкатель не может полноценно сжать изношенные диски.

При возникновении одного или нескольких симптомов рекомендуется проверить работу механизма сцепления. В современных автомобилях проверка фрикционов осуществляется при подключении к бортовому компьютеру через специальные диагностические разъемы.

Первая помощь АКПП при повреждении фрикционов

Когда владельцем машины были обнаружены перечисленные в прошлом разделе причины повреждения фрикционов, ему нужно предпринять такие меры:

  1. Незамедлительно остановить транспортное средство.
  2. Вызвать эвакуатор, так как дальнейшее движение машины в таком состоянии может привести к более дорогому ремонту.

Чтобы осуществить точное диагностирование авто эксперты рекомендуют доверить это дело работникам специализированных станций технического осмотра. Стоит отметить, что если машина ещё на гарантии, её нужно направить к официальному дилеру, где помогут устранить имеющиеся проблемы.

Подгоревшие и пришедшие в негодность фрикционы

Если водители имеет необходимые навыки, для ремонта автомобиля, допускается самостоятельное решение вопроса. Перед тем, как приступить к самостоятельной замене фрикционных дисков, нужно заняться очисткой помещения, чтобы предотвратить возможное попадание в элементы АКПП пыли, грязи. Для успешной работы лучше использовать качественный ремкомплект, который подойдёт конкретно под Ваше авто. Обычно такой набор состоит из дисков, прокладок, сальников, фильтров.

Этапы ремонта автоматической коробки передач следующие:

  1. Выполняется слив масла. Это осуществимо с помощью сливного отверстия или шланга, отсоединяемого от радиатора.
  2. Снимается коробка. Из-за её значительного веса рекомендуется применение трансмиссионного домкрата.
  3. Осуществляется разбор АКПП.
  4. Устанавливаются все элементы из набора.
  5. Собирается и устанавливается коробка.

Такие действия не вызовут затруднений, главное придерживаться правильной последовательности. Ещё один важный момент: после сборки масло заливается немного больше максимального уровня, ориентируясь на специальную разметку, а после запускается авто и выполняется его обкатка.

Источники

  • https://DriverTip.ru/osnovy/chto-takoe-friktsiony-akpp-kak-rabotaet.html
  • https://ribaku.info/snasti/chto-takoe-friktsion
  • https://rybalkavreke.ru/chto-takoe-frikcion-na-katushke/
  • https://motoran.ru/remont-akpp/friktsionnye-diski-akpp
  • https://smart69.ru/stati/53-blog/219-friktsiony-i-stalnye-diski-obshchee-opisanie
  • https://l-f-a.ru/avtoinformatsiya/stati-po-remontu-avto/chto-takoe-frikciony.html
  • https://intehstroy-spb.ru/osnastka/ustroystvo-i-princip-raboty-mnogodiskovoy-frikcionnoy-mufty.html
  • https://stanokcnc.ru/articles/friktsionnaya-mufta-printsip-raboty-naznachenie-i-skhema/
  • https://zen.yandex.ru/media/topakpp/frikciony-akpp-chto-eto-takoe-5e688eb7c7b0b32c09204859

Замена фрикционов в автосервисе

Данный процесс считается полноценным ремонтом автоматической коробки передач. Поэтому вполне резонно узнать, сколько стоит замена фрикционов АКПП. Все зависит от нескольких факторов: регион, сложность конструкции коробки, модели автомобиля, уровень конкретного автосервиса. Скажем, в Москве ремонт АКПП будет стоить как минимум 15000 рублей, а замена всей коробки — от 6000. При этом, для многих моделей авто цены будут намного выше.

Цены на комплект фрикционов тоже разнятся, в зависимости от модели АКПП.  Нужно учесть, что коробка содержит в себе обычно несколько таких пакетов, как правило, от 3 до 7. Если замене подлежат все комплекты, ремонт выйдет достаточно дорогим.

Для Chevrolet моделей Cruze, Epica, Aveo стоимость замены фрикционов АКПП, составит 50000-60000 рублей. Также потребуется демонтаж и установка автоматической коробки, что обойдется дополнительно в 8000-10000 рублей.

Обычно заменить фрикционы обходится гораздо дороже, чем поменять неисправную коробку на б/у либо контрактный вариант. Поэтому целесообразно для подержанной и дешевой машины приобрести агрегат на авторынке либо найти по объявлению. Однако здесь имеются подводные камни:

  • у подержанного АКПП отсутствует гарантия;
  • даже в случае полной работоспособности коробки неизвестен ее ресурс.

Что может делать инструмент

Муфта зубчатая гост 5006-94

Выделяют следующие основные режимы работы перфоратора:

  • удар с вращением – позволяет просверлить бетонную стену;
  • удар без вращения – чтобы долбить бетон;
  • вращение без удара – с насадкой под сверла позволяет сверлить как дрелью.

Те, кто часто работает с перфоратором, знают, что кроме сверления и долбления стен, таким инструментом можно штробить стены под проводку. Сделать штробу в бетоне при помощи этого инструмента довольно просто. Сначала по размеченным линиям сверлят ряд отверстий. Затем пикой или лопаткой разбивают перемычки между отверстиями. Такое использование перфоратора нетипично, но позволяет отказаться от покупки дополнительных инструментов.

Штробление перфоратором позволяет получить не такой идеальный результат, как после штробореза, но все дефекты скрывает последующая штукатурка.

Замена фрикционов АКПП

Фрикционные накладки начинают разрушаться при температуре трансмиссионного масла ATFвыше 140°С. При длительном превышении допустимого температурного диапазона мягкие фрикционы горят и осыпаются. Если толщина фрикционных дисков меньше установленных параметров, необходима срочная замена на новый пакет. Длительное использование истонченных прогоревших прокладок приводит к преждевременному выходу из строя рабочих узлов и деталей АКПП.

Замена фрикционов бывает полная либо частичная. Каждая передача имеет свой пакет фрикционов. При износе дисков можно поменять изношенные элементы или полностью сменить весь комплект. Работы по замене фрикционов проводятся после демонтажа трансмиссии. Данная операция очень трудоемкая. Для ее выполнения необходимы профессиональные навыки, специальные приспособления, подъемное оборудование. В условиях гаража не рекомендуется проводить замену фрикционов АКПП своими руками. На базе специализированных сервисных компаний квалифицированные специалисты выполняют следующие работы:

Замена фрикционов осуществляется в подготовленном помещении, очищенном от грязи, пыли. В ремкомплект, кроме фрикционных дисков, входят:

Известно, что пакеты фрикционов стоят сравнительно недорого, однако, повышенная трудоемкость данного мероприятия приводит к увеличению стоимости ремонтных работ.

Причины выхода из строя фрикционов

Причины, по которым сгорают фрикционы, редко у кого бывают просто возрастными. В основном к ним относятся:

  • недостаток смазывающего средства в АКПП. Фрикционы постоянно крутятся и взаимодействуют с другими дисками в масляной среде. Но при недостатке смазки, они оказываются на воздухе. Жидкость их больше не может защитить от трения на сухую, что приводит к быстрому стачиванию зубьев;
  • грязное ATF масло в АКПП. Если смазку не менять вовремя, то продукты износа разносятся по всей коробке. Они встречаются с стальными дисками и попадают между зубьев во время их работы. Это тоже влияет на быстрый износ дисков;
  • недостаточная сила зажатия тоже может выводить из строя фрикционные диски. Этот процесс происходит из-за недостаточного давления. А последнее из-за загрязненного гидроблока или вышедшего из строя клапана соленоида.

Некачественная жидкость, пробуксовки при застревании на грунтовых дорогах, холодные старты в зимнее время, таскание на своем автомобиле других транспортных средств, порой превышающих размеры самого авто – все это сказывается на АКПП и ускоряет износ фрикционных дисков.

Поэтому за АКПП, как и за любым другим механическим устройством нужно следить и ухаживать.

Замена фрикционов АКПП своими руками

Менять фрикционные диски можно в домашних условиях. Помещение, где будет производиться замена, необходимо заранее очистить от пыли и грязи. Для успешной замены нужно правильно подобрать ремкомплект с фрикционами, предназначенный для конкретной модели автомобиля.

Обычно помимо самих дисков в таком комплекте имеются различные фильтры, сальники и прокладки. Все элементы во время замены необходимо устанавливать на АКПП.

Порядок действий следующий:

  1. С коробки передач сливается трансмиссионное масло.
  2. Сама коробка демонтируется и разбирается.
  3. Производится замена деталей, имеющихся в ремкомплекте.
  4. Осуществляется обратная сборка АКПП и ее монтаж.

Во время ремонта следует учитывать определенные нюансы:

  1. Слив смазки производится через шланг, который предварительно отсоединяется от радиатора коробки и подключается к сливному отверстию.
  2. В процессе демонтажа коробки основная трудность состоит в том, что АКПП достаточно тяжелая. По этой причине работы рекомендуется производить в смотровой яме или на автомобильном подъемнике с применением трансмиссионного домкрата.
  3. Элементы, подключаемые к автоматической коробке, необходимо отсоединить.

Опытные мастера домашнего ремонта, знакомые с внутренним устройством автомобиля, не должны испытать каких-либо затруднений при последовательном выполнении данных операций.

Весь ремонт сводится к замене деталей, степень износа которых не позволяет эксплуатировать их дальше. Зазор можно измерить и прямо на корзине с фрикционными дисками. Но желательно, даже в случае незначительного износа, стоит снять все детали, для которых есть замена в ремкомплекте.

Рекомендуем

«Какой объем масла в АКПП: как правильно и как часто его надо менять» Подробнее Собирается и монтируется АКПП в обратном порядке. При сборке нужно контролировать момент затяжки крепежей в соответствии с рекомендуемыми заводскими значениями. Крупные части желательно затягивать крест-накрест для более равномерного распределения прижимного усилия в местах соединения. Закончив монтаж коробки, в нее следует залить масло выше максимального уровня. Далее запускается двигатель с целью обкатки установленных деталей АКПП.

Устройство

Фрикционы делятся на следующие типы:

Важно отметить, что купить накладки водитель может самостоятельно и установить их без какой-либо посторонней помощи

Диски делятся также на металлические и мягкие. Первые сцепляются с корпусом коробки автомат, а вторые осуществляют вращение одновременно с шестернями. Для второго вида раньше применяли прессованный картон, но сейчас больше используют графитовой напыление.

Основные функции фрикционных дисков, оснащенных графитовыми накладками:

Механизм сцепления состоит из пакета дисков. В зависимости от конструкции АКПП, используются наборы, состоящие из фрикционов в различных количествах.

Какие бывают фрикционы?

Кроме обычных двусторонних фрикционов с внутренним зубом и стальных дисков с наружным зубом стали использоваться комбинированные: сталь-фрикцион.

Односторонние фрикционы с одной стороны — фрикционная накладка, с другой — голая стальная поверхность. Такие фрикционы первичного вала могут иметь внутренний зуб, а ответные односторонние фрикционы (вторичного вала) — наружный зуб.

В легендарных коробках DPOи Мерседесовских 722.6, впервые массово стали использовать односторонние фрикционы. Только французы (DPO) сделали это скорее для удешевления и экономии, а немцы (722.6) — с удорожанием, из соображений компактности, управляемости и надежности.

Сейчас существует много коробок, где в один из часто сгорающих пакетов введены односторонние фрикционы в качестве более эффективно работающих и более устойчивых к сгоранию.

Материал фрикционной накладки в большинстве случаев имеет целлюлозную основу, пропитанную специальными смолами, чтобы надежно схватываться со стальным диском и без проскальзывания передавать момент вращения.

В пакетах, где фрикционы часто перегреваются, фрикционные накладки могут иметь насечки для отвода масла. В наиболее важных пакетах насечки имеют спиралевидную форму, и устанавливаются строго по направлению движения (справа). Насечка здесь хотя и заметно уменьшает рабочую площадь, но выполняет функцию шестерни насоса масла, чтобы увеличить скорость прохождения масла через этот канал и лучше охлаждать поверхность. При износе глубины насечки поток масла уменьшается, что может привести летом к перегреву и ускоренному сгоранию фрикционов

Производители не раскрывают состав и тип материала накладки фрикциона и заказ на «кевларовые» фрикционы не может быть гарантирован. Фрикционы поставляются именно из того материала, который должен по расчетам Производителя использоваться в этом пакете. Это касается в основном автоматов 21 века.

Такие фрикционные накладки выдерживают без потери качества довольно длительную работу при температуре до 140º. Эти материалы дороже обычных и встречаются на рынке только для отдельных пакетов АКПП. Общее их количество не превышает 3-5% от всего количества продаваемых фрикционов. У таких комплектов в названии встречается аббревиатура: HEG или « Power Pack «. Стоит отметить, что за повышенную температурную стойкость приходится платить худшими характеристиками по скольжению и стабильности материала по мере износа.

Эта клеевая основа и является «главным врагом» гидроблока и соленоидов.

О ресурсе

Сколько может служить пакет фрикционов? Ресурс дисков достаточно большой. Поскольку они постоянно работают в масле, то подвергаются минимальному износу. При своевременной замене трансмиссионной жидкости ресурс фрикционов будет составлять 200-350 тысяч километров

Специалисты заостряют внимание на регламенте замены масла в АКПП. Ведь при игнорировании сроков смазка быстро потеряет свои свойства


Смотреть галерею

В результате элементы АКПП (в том числе и фрикционы) будет работать в режиме повышенных нагрузок. Их ресурс уменьшается в 3-5 раз

Поэтому так важно вовремя менять трансмиссионное масло. На автоматических коробках данный регламент составляет 60 тысяч километров (не распространяется на трансмиссии с сухим сцеплением)

Производится как полная, так и частичная замена. Специалисты рекомендуют использовать первый вариант. При каких температурах начинает выходить из строя накладка? Критические значения для нее – 140-150 градусов. Да, материал может выдержать нагрузку в 300 градусов, однако лишь на доли секунды. Далее бумага начинает осыпаться и гореть. Кстати, от этого страдает не только накладка, но и упорные диски.

Устройство и основные компоненты

Многодисковая фрикционная муфта конструктивно представляет собой пакет из стальных и фрикционных дисков, которые чередуются между собой. Их количество напрямую зависит от того, какой крутящий момент необходимо передавать между валами.

Принцип работы многодисковой муфты

Итак, в муфте присутствует два вида дисков – стальные и фрикционные. В чем же их различие? Все дело в том, что второй вид дисков имеет специальное покрытие, называемое «фрикционным». Оно изготовлено из материалов, которые имеют повышенный коэффициент трения: керамика, углеродные композиты, кевларовые нити и проч.

Чаще всего фрикционные диски – это стальные диски с фрикционным слоем. Однако, их основой не всегда выступает сталь, иногда эти части муфты изготавливают из прочной пластмассы. Диски крепятся к ступице ведущего вала.

Обычные стальные диски без фрикционных покрытий фиксируются в барабане, связанном с ведомым валом.

Также в конструкцию муфты входят поршень и возвратная пружина. Под действием давления жидкости поршень давит на пакет дисков, за счет чего и возникает сила трения между ними, а также передается крутящий момент. После того, как давление сбрасывается, пружина возвращает поршень обратно, и муфта выключается.

Различают два типа многодисковой муфты: сухая и мокрая. Второй тип устройств частично заполнен маслом.  Смазочный материал необходим для:

  • более эффективного отвода тепла;
  • смазывания деталей муфты.

Мокрая многодисковая муфта имеет один недочет – у нее отмечается низкий коэффициент трения. Данный недостаток производители компенсируют с помощью увеличения давления на диски, а также благодаря использованию новейших фрикционных материалов.

Типы фрикционных муфт

По форме поверхностей, подвергаемых трению, данные изделия можно разделить на дисковые (в том числе многодисковые), конусные и цилиндрические. Первые из них наиболее популярны, так как обеспечивают наибольшую площадь фрикционной поверхности.

В зависимости от величины передаваемого крутящего момента изготавливают сухие и масляные муфты. Последние используются чтобы продлить срок службы фрикционного материала в условиях больших нагрузок. Недостатком масляных муфт является сложная конструкция.

Также фрикционные муфты могут различаться между собой по типу силовых цилиндров, которые обеспечивают разъединение пластин. Пневматические и гидравлические конструкции обеспечивают быструю работу устройства и используются в системах с большим передаваемым моментом. Электромагнитные фрикционные муфты больше подходят для устройств с постепенной работой, например, для прессов с усилием до 100 Кн. Также в зависимости от типа цилиндра муфта может иметь различный тип управления: непосредственный, работающий от усилий человека, находящегося за рабочим прибором или дистанционный, осуществляющийся на расстоянии.

Причины выхода из строя фрикционов

По мнению автоэкспертов, уже через 100-150 км. автовладелец начнет замечать неисправности в работе фрикционов. На это может указывать задержка, резкие рывки, что наблюдается во время переключения АКПП. Чтобы диагностировать фрикционный износ нужно залазить в коробку передач, что вызывает некие сложности.

Среди основных причин нарушения работы фрикционов выделяют следующие:

  • Загрязнённое масло. Обычно производители рекомендуют осуществлять замену своего масла каждые 60 тыс. км. пробега. После этого около 50% свойств масла теряются, и тогда оно начинает пригорать, в нём появляется загрязнения, что в результате затрудняет прохождение масла по каналам гидроблока и насоса. А из-за падения давления диски начинают гореть, вот почему в данной поломке водитель чувствует запах горелого. При игнорировании смены масла, у машины на 80-100 тыс. км. пробега возникают такие проблемы.
  • Недостаточный масляной уровень или загрязнён масляной фильтр. Это приводит к таким же проблемам, как при предыдущей причине.
  • Вода попала в масло. При данной ситуации наблюдается быстрое разрушение мягких фрикционных накладок, речь идёт о тех, которые изготовлены из прессованной бумаги. К примеру, такая проблема может быть у утопленных автомобилей.
  • Забился радиатор. Нарушается циркуляция масла, которое приобретает густую консистенцию. Результатом проблемы станет полный отказ АКПП.

Также список можно дополнить длительной пробуксовкой, динамической ездой и т. д.

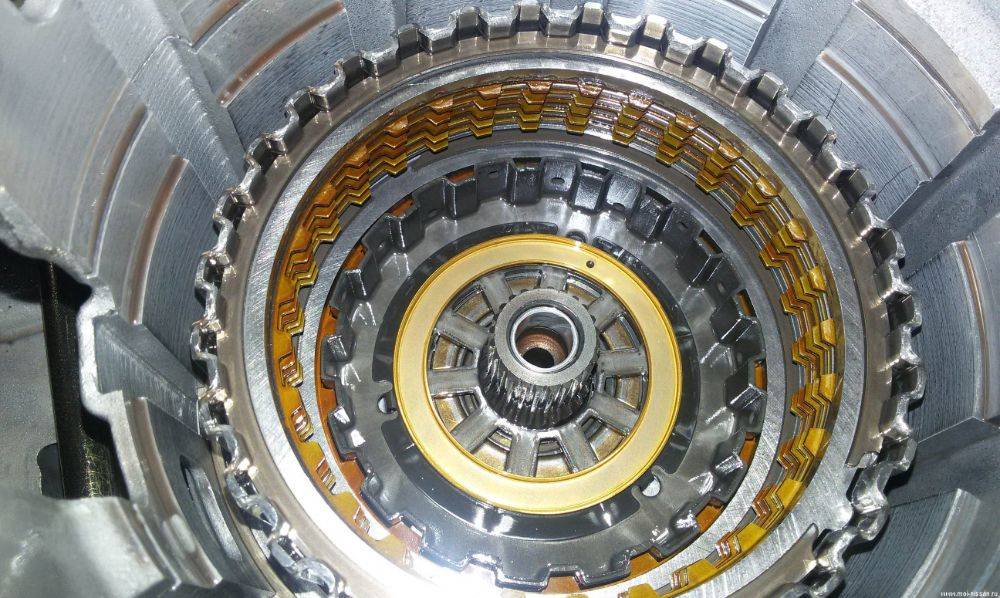

Фрикционы в нормальном состоянии
