Подшипник подвесной карданного вала: замена, диагностика, ремонт

Как поменять крестовину

Перед тем как снять карданный вал наметьте его положение относительно заднего редуктора и эластичной муфты. Для этого просто поставьте риски на них и потом при установке кардана на место, совместить их.

  • снимаем выхлопную трубу от приемной трубы до основного глушителя (можно не снимать);
  • откручиваем и снимаем кардан; Откручиваем кардан от редуктораНамечаем и вынимаем кардан из мягкого соединения
  • сделайте риски на вилках карданных шарниров (при сборке необходимо их совместить);
  • снимите стопорные кольца; Снимаем стопорные кольца
  • съемником или выколоткой снимите крестовину. Снять чашки можно, как выдавив в одну сторону, так и в разные (так по моему удобнее). Съемник крестовинРазборка крестовины кардана ваз 2107Разборка крестовин кардана

С крестовинами можно особо не церемонится, а вот по вилки карданных вылов не повредите.

Сборку проводим более аккуратно.

  • перед установкой крестовины добавьте немного смазки Фиол-2У или №158 (или хотя бы литолом), чтобы ролики не рассыпались;
  • вставляем крестовину в вилку, надеваем на ее конец чашечку с роликами и потихоньку забиваем на место до появления посадочного места стопорного кольца; Замена крестовины кардана ВАЗ 2107Ремонт крестовины карданного вала
  • соблюдая метки устанавливаем вторую вилку на крестовину;
  • устанавливаем стопорные кольца; Сборка крестовины ВАЗЕсли ролики рассыпались при сборке, то стопорные кольца не станут на место, нужно снова разобрать и установить ролики на место, предварительно нанеся смазку.
  • при тугом вращении в подшипниках крестовины слегка постучите по вилкам в разные стороны, чтобы чашки немного разошлись, используя деревянную проставку;
  • далее установка карданного вала на место.

Перед установкой вала почистите и смажьте шлицы.

Смазываем шлицы мягкого соединения

  • Предыдущая запись
  • Следующая запись

Таблица размеров подвесного подшипника 6-180605 (62305.2RS)

ХарактеристикаЕдиница измеренияЗначение по ГОСТ (ТУ)

Внутренний диаметр, dmm25
Наружный диаметр, Dmm62
Номинальная высота, Bmm24
Радиус монтажных фасок, rmm (min)2,0
Грузоподъемность динамическаяkH22,5
Грузоподъемность статическаяkH11,4
Номинальные оборотыоб/мин7500
Радиальный зазорmm0,01-0,024
Тип сталиШХ-15
Тип смазкиС17 (Литол-24)
Твердость стали и роликовHRC61-65
Угол контактаград.
Момент затяжкиkN*M
Шероховатость колецRa0.32
Количество шариковшт.7
Диаметр шарикаmm11,509
Весг.325

Источники

  • https://7vaz.ru/remont/kardannyj-val.html
  • https://bumper.guru/klassicheskie-modeli-vaz/zadnij-most/zamena-podvesnogo-podshipnika-na-vaz-2107.html
  • https://mashinaa.ru/avtovaz/vaz-2107/8628-podvesnoj-podshipnik-na-vaz-2107-ego-zamena-i-remont.html
  • http://zamena-podshipnikov.ru/zamena-podvesnogo-podshipnika-na-vaz-2107.html
  • https://semerkavaz.ru/transmissiya/zamena-podvesnogo-podshipnika-na-vaz-2107/
  • https://AvtoKart.ru/diagnostika-i-remont/zamena-podvesnogo-podshipnika-2107.html
  • https://znatokvaz.ru/transmissiya/zamena-krestovinyi-vaz-2107

Назначение элементов

Карданный вал применяется в системах задне и полноприводных автомобилей. В первом случае он является соединительным элементом между коробкой передач и редуктором, размещенным на задней оси. КПП передает усилие, а редуктор, в свою очередь, распределяет его по полуосям, которые сопряжены со ступицами. Благодаря этой конструкции и происходит движение автомобиля. В полноприводных трансмиссиях в процессе транспонирования усилия участвует раздаточная коробка, которая передает крутящий момент (через карданные валы) на редукторы, установленные на обеих осях.

Карданный вал размещается под днищем автомобиля. Для его надежного крепления, помимо привычных элементов, используется еще один – подвесной подшипник. Он представляет собой металлический крепеж. Однако, поскольку вал постоянно вращается, необходима дополнительная деталь – подшипник – обеспечивающая свободное вращение устройства. По своей сути такой элемент отличается от других только формой конструкции.

Как определить неисправность подвесного подшипника карданного вала вашего автомобиля?

  • Если при езде накатом есть гул, идущий непонятно откуда, это может быть признаком того, что подвесной подшипник неисправен
  • Загоните машину на подъемник, так как вам потребуется удостовериться, что шум идет именно из области подвесного подшипника
  • Шум может сопровождаться вибрацией
  • Если вы убедились, что биение, вибрация и различного рода дерганья происходят из этой области — открутите болты крепления и опустите карданный вал на землю, но будьте осторожны — шрус карданного вала должен выйти из раздатки и оттуда потечет масло.
  • Далее проверьте подшипник на наличие люфта. Если он исправен, то никакого люфта быть не должно.

Заменить подвесной подшипник реально и без помощи специалистов, главное внимательно ознакомиться с книгой по ремонту и эксплуатации именно вашего автомобиля, обладать необходимым инструментом и желательно наличие эстакады или подъемника. Может понадобиться уксус или специальная жидкость, чтобы раскоксовать болты крепления, если они заржавели за долгое время.

Замена подвесного подшипника ВАЗ 2107 или ВАЗ 2106 в принципе мало чем будет отличаться от замены этой же детали на автомобиле Тойота или Форд. Схема в принципе везде одинаковая, с отличиями, но не кардинальными.

  • Ставьте по возможности оригинальные запчасти, но если их нет, постарайтесь выбрать заменитель, допущенный к установке фирмой производителем вашего автомобиля.
  • Постарайтесь проверить подшипник при покупке на наличие люфта, особенно, если это касается российских деталей. Чаще всего половина из них продаются с наличием люфта, а значит ни чем не отличаются от неисправных
  • Подшипник может быть смазан при сборке на заводе, а возможно продается в несмазанном состоянии. Проверьте, и произведите необходимые по инструкции действия.
  • Может быть и так, что подвесной подшипник полуоси на форд транзит новый стоит очень дорого, и возможно есть подходящие заменители от советских автомобилей.
  • Старайтесь не покупать подвесной подшипник на разборах или б/у. Неизвестно, сколько он прошел и сколько ему осталось

Неисправности и их устранение

Информация » Карданная передача » Неисправности и их устранение

Основными признаками неисправности карданной передачи являются стуки и рывки при трогании с места и переключении передач, вибрации и шумы. Сильные вибрации карданной передачи проявляются на определенных скоростях движения автомобиля, когда уровень вибрации и шума может достигать максимальной величины. (Обычно это скорость 80 .90 км/ч.) Весь автомобиль охватывает мелкая дрожь и слышится монотонный гул. Ездить с вибрирующей карданной передачей недопустимо.

Неисправности в карданной передаче заключаются в ослаблении затяжки болтов крепления фланцев карданов, в износе деталей карданов и, в частности, подшипников, из шлицевого соединения карданного вала. Эти неисправности надо устранять, так как это опасно для движения автомобиля.

Почувствовав неисправность карданной передачи, следует остановить автомобиль, проверить и, если необходимо, подтянуть болты крепления фланцевой вилки к фланцу ведущей шестерни заднего моста, болты крепления упругой промежуточной опоры, а также болты крепления упругой муфты к фланцу ведомого вала коробки передач. При проверке необходимо убедиться, что нет повышенного биения фланца ведущей шестерни заднего моста, люфта в кардане, задиров в шлицевых соединениях и не погнут карданный вал. Если при контроле окажется, что биение фланца больше (превышает 0,15 мм), то снять фланец с шестерни, повернуть на 180° и снова установить. Если этим биение не устранено, то выправить или заменить фланец. Наличие люфта в кардане можно проверить, толкая его снизу вверх. При наличии люфта в подшипниках кардана надо заменить крестовину и подшипник.

При установке подшипников необходимо убедиться в том, что все иглы вставлены в стаканчик. Отсутствие хотя бы одной иглы будет причиной разрушения подшипника вследствие перекоса игл.

Возможные неисправности карданной передачи, их причины и способы устранения

Причина неисправности Способ устранения
Стук в карданной передаче при трогании с места, при резком разгоне или переключении передач
Ослабление гаек болтов крепления эластичной муфты и фланцев карданных валов Затяните гайки моментами, указанными в приложении
Увеличенный окружной зазор в шлицевом соединении переднего или заднего карданных валов Проверьте величину зазора на среднем диаметре шлицев. Если он больше 0,30 мм, замените детали
Износ карданных шарниров Отремонтируйте шарниры с заменой изношенных деталей
Шум и вибрация карданной передачи
Деформация переднего или заднего карданных валов Выправьте на прессе или замените валы
Дисбаланс карданных валов Проверьте и отбалансируйте валы
Износ или повреждение центрирующего кольца вторичного вала коробки передач Замените кольцо
Износ карданных шарниров Отремонтируйте вал с заменой изношенных шарниров
Утечка смазки
Ослабление обоймы сальника шлицевого соединения переднего, заднего или промежуточного карданных валов Подожмите сальник и обожмите обойму, изношенный сальник замените. Смажьте шлицевое соединение
Повреждение защитного чехла шарнира равных угловых скоростей промежуточного вала Разберите шарнир, замените защитный чехол. При повреждении деталей замените шарнир в сборе. Заполните шарнир смазкой и установите заглушку
Износ или повреждение сальников крестовин Замените карданный шарнир в сборе

Другое по теме:

Анализ производственно-финансовой деятельности вагонного депо ст. Кинель Важнейшим показателем производственно-финансовой деятельности любого хозяйствующего субъекта, являются эксплуатационные расходы. Таблица 2.1. Эксплуатационные расходы Наименование 2005 2006 2007 1. Объем работы по перев …

Главные характеристики системы ДЦ «Нева» Особенностью системы «Нева» является применение циклического контроля управляемых и контролируемых объектов устройств. Информация о состоянии объектов передаётся на диспетчерский пост периодически, независимо от того, изменялось это состо …

Группировка автомобилей по времени пребывания в эксплуатации Таблица 6 До 3-х лет включи­тельно Свыше 3-х до 8-ми лет свыше 8-ми до 1 0-ти лет Свыше 10-ти до 13 -ти лет Свыше 13 -ти лет Всего На конец 2000 года, ед. 28 35 56 67 25 211 На конец 2000 г …

Как выполняется замена подшипника?

Помимо прочтения статьи, рекомендуем к просмотру видео:

ВАЗ «5-ка», «6-ка» и «7-ка» обладают схожим устройством шасси, потому правила по монтажу и смене подшипника подходят ко всем перечисленным моделям.

Вначале необходимо поставить транспортное средство на смотровую яму и снять вал кардана, а заодно демонтировать крестовину (благодаря ключу на 27 откручивается болтик). Не нужно забывать о том, что гайку не нужно целиком снимать — необходимо оставить немного места непосредственно на резьбе, чтобы в последующем выпрессовать вилку.

После этого потребуется съемник. Он может быть различного устройства – во время подбора этой детали нужно обязательно узнать у торговца о том, для какой именно модели транспортного средства к он предназначается. Благодаря съемнику впрессовывается вилка вала кардана. Вполне возможно, что такая деталь может заклиниться и не высунуться. Для этого используется молоток. Слишком сильно стучать нет необходимости, в противном случае неисправными станут и вилка, и съемник. После этого выпрессовке подвергается необходимая деталь, происходит снятие пластинки опоры.

Далее спрессовывается непосредственно подшипник с вала. Чтобы это выполнить, нужно найти два уголка (50×50) и с их помощью одновременно с опорой на кардан, сделать выпрессовку запасной части, которая изношена. В случае, если это необходимо, можно взять стальную наставку и через нее легко бить молотком. Все, подшипник снят.

После извлечения подшипника подвесного кардана, нужно достать стопорное колечко и шайбы грязеотражания. Теперь можно начинать устанавливать новую запасную часть, предназначенную для замены.

Установка выполняется схожим образом. Но здесь нужно учитывать одну особенность – для качественной замены необходимо произвести смазку новенькой детали. Иначе появится посторонний звук после замены подвесного подшипника кардан. Обычно, изготовители заблаговременно смазывают деталь, но этого не вполне достаточно, чтобы не появлялся звук после смены подвесного подшипника кардана. Для обеспечения автомобилю хорошего вращательного движения карданного вала, необходимо аккуратным образом поддеть подшипниковую крышечку (стенку), используя шило и сделать ее обработку. После этого новая деталь готова к монтажу. Если подмечено, что эта запасная часть прокручивается с зацепами, то необходима ее замена на другую, так как деталь или бракована, или подделана.

Следуя этим инструкциям, автовладелец легко может поменять поизносившуюся запасную часть на новую, гарантировав собственному автомобилю продолжительную и бесперебойную работу.

Диагностика подвесного подшипника

В мастерской специалисты сначала осматривают неисправную деталь. Если подшипник съемный, его снимают и осматривают на предмет явных повреждений или следов появления коррозии. Очень часто одного лишь осмотра достаточно для того, чтобы точно сказать, можно восстановить работу детали или нет.

Если подшипник несъёмный, его осмотр можно произвести только на автомобиле. Эффективность диагностики из-за этого снижается, специалисты предпочитают сразу проверять элемент в деле. Для этого проводят тест-драйв с целью установления постороннего гула, который исходит от неисправной детали.

Как ремонтируется или меняется подвесной подшипник: схема работы

Подвесной подшипник в большинстве случаев поддается ремонту. Исключение составляют случаи, когда:

  • элемент несъемный;
  • очень сильно поврежден;
  • имеет слишком сложное строение, не подразумевающее разбор.

Также хотим отметить, что самое грамотное решение – это произвести замену узла. Стоимость таких подшипников не столь высока, поэтому имеет смысл произвести замену. И разумеется, лучше всего для этого подбирать именно оригинальные модели или модели от известных производителей:

Что будет, если продолжать ездить с неисправным карданным валом?

Неисправности, как правило, проявляются вибрациями и стуками в салоне. Обычно неисправность выявляется ослаблениями креплений деталей, повреждения трубы вызывают дисбаланс карданного вала. Стуки и биения в карданной передаче начинаются из-за увеличения зазорных щелей между крестовиной и подшипниками шлицевых.

Езда с неисправным карданным валом не желателен, так как обрыв вала на машине с открытым карданным валом может привести к аварийной ситуации.

Исправности карданной передачи проверяют во время движения автомобиля.

Типичные поломки карданного вала:

1. Сильный износ подшипников, крестовин карданов.

2. Износ шлицевых соединений.

3. Запущенное состояние карданных валов (вмятины либо трещины на трубах).

4. Ослабление креплений деталей фланцев и вилок карданов.

5. Отсутствие и течь смазки вследствие износа сальников.

Почувствовав поломку в карданной передаче в дороге, водитель должен аккуратно остановиться, проверить и, если будет нужно подтянуть болты крепления фланцев и вилок, опоры, крышек подшипников.

Разборка карданной передачи на дороге нежелательна, есть процентная вероятность нарушения динамической балансировки вала. Валы балансируются на заводе при участии специальных балансированных пластин, на специализированном оборудовании. Нарушить балансировку очень легко, и оно быстро приведет к биению и вибрации карданного вала, тем самым сильный износ частей кардана обеспечен.

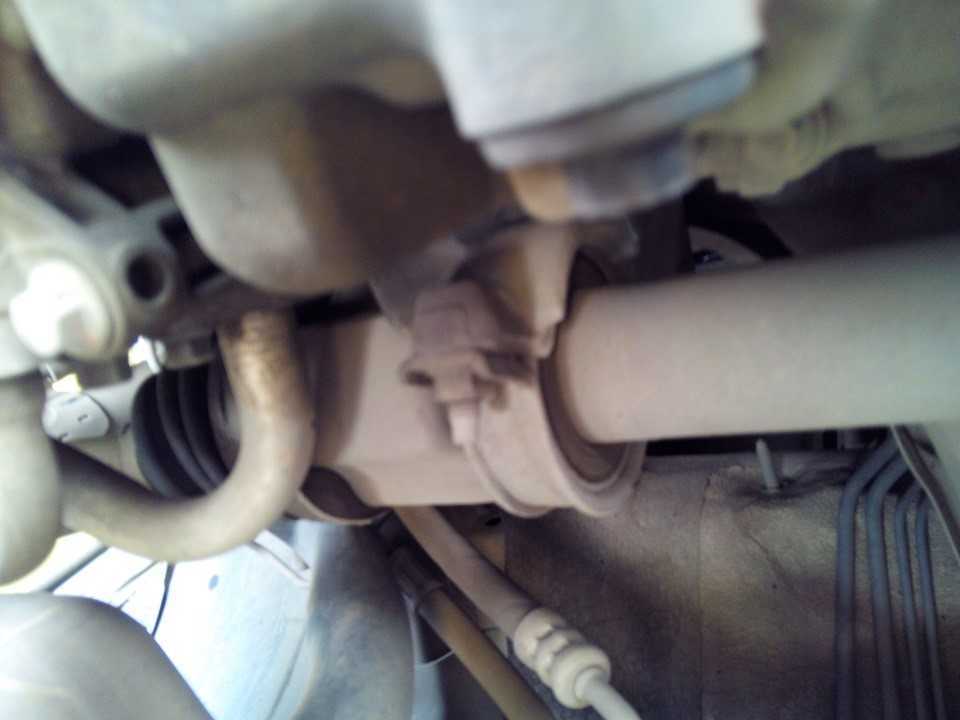

Как поменять подвесной подшипник Форд Фокус 2?

Замена должна выполняться на смотровой яме с подъемом авто на домкрате.

Снимаются передние колеса для получения полного доступа к подвесному подшипнику.

Затем демонтируется защита, сливается масло. С помощью соответствующего инструмента откручиваются скобы.

Следующий этап заключается в откручивании и извлечении рулевой тяги и шаровой. Из-за плотной компоновки сделать это трудно, поэтому потребуется приложить физические усилия. Выполняйте плавные движения, натягивая привод в сторону колеса. Так удастся минимизировать риск повредить другие узлы.

Постарайтесь избегать рывкообразных движений, которые часто выполняются при ремонте. Можно нанести повреждения, которые серьезно повлияют на управляемость автомобиля.

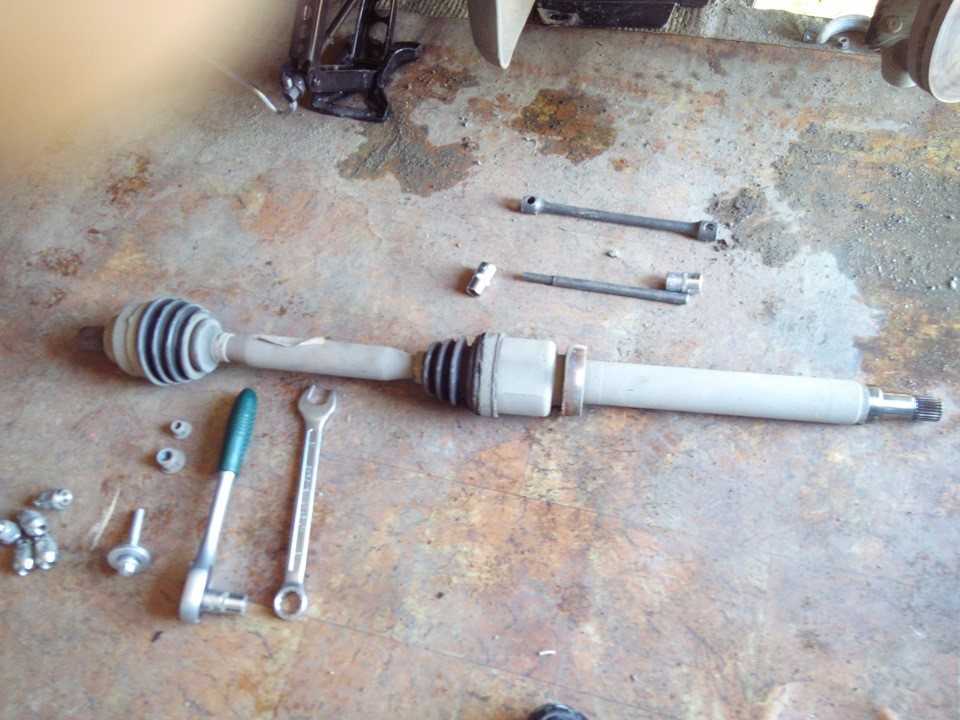

После получения доступа к элементу водитель без труда извлечёт его и заменит. Процесс сбора необходимо выполнять в обратном порядке – дополнительных действий не требуется. После завершения замены посторонний шум (или гул) должен полностью исчезнуть.

Специализированные механики выполняют подобную работу за 4-6 тысяч рублей. Мастеру-любителю понадобятся нескольких часов.

Различия для автомобилей Форд Фокус с двигателями 1.6 и 1.8

При замене подвесного подшипника Форд Фокус большей мощности с двигателем 1.8 литров следует обратить особое внимание на запрессовку подшипника. Нередко используются ударные способы, предполагающие применение специальных аппаратов или обычных зубил

Помните, что удары необходимо наносить опосредованно, через металлическую болванку или деревянный брус. В случае прямого удара поверхность компонента может деформироваться.

После завершения ремонта увеличьте уровень масла в коробке передач, так как при замене некоторое его количество вытекает. Недостаток может привести к повышению трения деталей.

В каких случаях проводится замена подвесного подшипника

Загоните автомобиль на смотровую яму или эстакаду.
Омотрите карданный вал.
Условно разделите передний кардан на четыре сектора (если представить его в разрезе).
Найдите небольшой грузик весом 30–50 г и прикрепите его на передней части вала при помощи скотча или изоленты.
Прокатитесь по ровному участку дороги, обращая внимание на выбрацию.
Если вибрация не исчезла или увеличилась, переместите грузик в другой сектор и повторите процесс проверки.

Когда груз окажется на своём месте, вибрация должна прекратиться, если, конечно, она обусловлена дисбалансом вала.

  • Интервал замены прямо указан изготовителем.
  • Механическое повреждение корпусной части или целого карданного вала.
  • Выход из строя редуктора, сальника.
  • При проведении капитального ремонта всего технического средства.
  • В области расположения крестовин видны следы маслянистого характера.
  • При работе на средних и высоких скоростных режимах слышны гул, вибрации, биение в рулевое колесо.
  • При старте с места слышны отчётливый металлический звон, лязг, указывающий на неисправность механизма карданного вала.
  • Автомобиль помещают в периметр ремонтной зоны. Перед этим настоятельно рекомендовано провести полную диагностику работниками СТО с целью выяснения общего состояния, выявления проблемных участков.
  • Мастер проводит демонтаж всего карданного вала задней части.
  • Выпрессовывает пальцы крестовины на стыке двух карданных валов.
  • С помощью головки на «22» отвинчивает крепёжную гайку, фиксирующую вилку проушины вала, снимает её.
  • Аккуратным постукиванием молотком по корпусной части срывает подвесной подшипник с посадочного места.
  • Проводит профилактику, очищает шлицевой механизм от остатков отработанной смазки, металлической стружки.
  • Наносит тонкий слой новой смазки типа Литол или иного аналога.
  • Устанавливает на штатное место новый подвесной подшипник.
  • Проводит сборку в обратном порядке.
  • Обязательно проводится балансировка вала, несмотря на то, что крестовины остаются прежние. Таков порядок и требования регламента.

Важно! В редких случаях на полноприводных автомобилях устанавливается два подвесных подшипника, спереди и сзади. В большей части это касается внедорожников с удлинённой кузовной формой, нежели классических вариантов седана или универсала

Общепринятые нормы гласят, что средний срок использования равен 20-35 тыс. км для отечественного транспорта. Иностранные модели имеют увеличенный пробег в десятки тысяч и больше.

Мастера автомастерских рекомендуют проводить замену или по сроку, прямо указанному в инструкции по эксплуатации, или при проявлении первых признаков неисправности, которые описаны выше.

Важно! Владельцы отечественного транспорта придерживаются такого плана – профилактика и замена каждое второе ТО, при условии отсутствия форс-мажорных обстоятельств

Как произвести замену

Подобная процедура должна производиться последовательно. Работники автосервисов знают это и придерживаются следующего алгоритма:

  1. Первым делом, с ТС снимается карданный вал. Механики делают это при помощи ключа на 13. Они откручивают два болта, удерживающие на подвесной опоре сам подшипник. Потом откручиваются гайки, удерживающие на хвостовике заднего моста карданный вал.
  2. После того как предыдущая операция произведена обязательно надо сделать засечки на всех запчастях кардана. Это необходимо для того, чтобы потом правильно произвести сборку. Если этого не сделать, то биение и вибрацию карданного вала исключить не получится.
  3. Далее, можно переходить к замене подшипника. После снятия крестовины нужно вставить во фланец старой муфты шлицевой конец вала. Механик берёт ключ на 27 и откручивает гайку, которая крепит к переднему валу вилку шарнира кардана.
  4. Следующим шагом, вилку стягивают специальным съёмником.
  5. Затем, демонтируют с вала сам подшипник. Делать это можно двумя способами и каждый механик выбирает его на свой вкус. Бывают случаи, когда срезают наружное кольцо подшипника и далее работают съёмником, а иногда старую деталь попросту сбивают с вала.
  6. Следующим шагом, производиться установка новой детали на место старой. Все действия производятся в строго обратной последовательности. Здесь в качестве помощников выступят те самые метки, которые должен был нанести механик при снятии кардана.
  7. Вдобавок сотрудники автосервисов не забывают немного замять борт гайки карданной вилки.

Важно! После того как ремонтные процедуры с запчастями завершены механик проверяет ход ТС. Он слушает, не возникла ли ненужная вибрация или биение

Если всё в порядке, то можно не сомневаться, что отремонтированная машина прослужит верой и правдой немалый срок.

Особенности замены

При замене подвесного подшипника необходимо в обязательном порядке произвести демонтаж карданного вала. Если есть такая возможность, то нелишним будет одновременно с деталью, о которой идёт речь, произвести замену крестовин и эластичной муфты.

В процессе сборки нужно правильно осуществить запрессовку нового компонента. Стоит отметить, что балансировка кардана по окончании сборки также является обязательным условием. Все ремонтные работы должны вестись в соответствии с установленными правилами и технологическими требованиями, которые выдвигает производитель конкретной запчасти.

Стоит отметить, что большинство автосервисов стараются качественно выполнит свою работу чем, как правило, заслуживают доверие и получают толпы постоянных клиентов. К сожалению, такой политики, придерживаются далеко не все СТО расположенные на территории РФ. Автолюбителю придётся серьёзно отнестись к выбору автосервиса, прежде чем отдать в чужие руки свой автомобиль. Ведь сегодня существуют такие места, которые даже замену или диагностику подвесного подшипника не могут произвести, без риска вывести из строя весь карданный вал автомобиля.

Как определить неисправность подвесного подшипника

Неисправность подшипника карданного вала определяется по характерному шуршащему звуку. Исправный подшипник при вращении практически не издает шум, вращается без усилия, плавно и без подклинивания.

На карданном валу в автомобиле расположен важный элемент конструкции под названием “подвесной подшипник”. Он необходим для поддержания правильного положения карданного вала и оси, а также для восприятия и передачи нагрузки как осевой, так и радиальной. Подобное изделие обеспечивает качение, вращение и линейное перемещение вдоль оси, производимое с наименьшим сопротивлением.

Подшипник подвесной конструктивно состоит из металлического корпуса с отверстием в нем, в которое вставляется втулка. Зазор, образованный между ними, заполняется смазочным материалом, который позволяет легкое перемещение основных частей друг относительно друга. Это значительно сокращает трение элементов друг о друга, уменьшает величину теплопроводности, защищает от негативных воздействий окружающей среды, а также способствует повышению надежности и эффективности работы механизма.

Основные эксплуатационные особенности и конструктивные преимущества, которыми обладает подвесной подшипник:

  • виброустойчивость;
  • бесшумность;
  • возможность работы при значительных радиальных и угловых нагрузках;
  • эффективная защита от агрессивных сред;
  • простота ремонта.

Первыми признаками неисправности считаются по кузову, который можно ощутить через сиденье, спустя некоторое время после этого может появиться гул и вибрация. Наиболее частой проблемой становится старение и износ резинки. В таком случае необходимо сразу же обратиться в автосервис, поскольку замена подвесного подшипника возможна только при снятии всего карданного вала.

1. По возможности приобретайте подшипники в специализированных автомагазинах, которые гарантируют наличие качественного и нового оборудования. Поскольку при покупке бывшего в употреблении элемента вы не можете даже предположить его срок эксплуатации, а значит не можете сказать, когда он выйдет из строя, если будет установлен на ваш автомобиль.

2. Выбирайте только оригинальные запчасти, которые соответствуют вашей машине. Если же требуемая модель снята с производства, то следует обратиться к фирме-производителю. В таких случаях она дает некоторые рекомендации и приводит пример заменителя, который максимально близок к оригинальной конструкции.

3. Проверьте наличие достаточного количества смазки. Подвесной подшипник мог быть уже заполнен смазочным материалом на заводе-изготовителе, а мог выпуститься “сухим”. В первом случае возможна безотлагательная установка, во втором необходимо провести некоторые дополнительные действия по заполнению смазкой подшипника. Эти мероприятия не являются сложными и зачастую описываются на этикетке или упаковке изделия.

4. При покупке выявите отсутствие люфта. Считается, что наличие люфта на новом подшипнике – производственный брак, и отсев некачественной продукции осуществляется еще на заводе. Однако никто не застрахован от ошибки. Поэтому сразу же при продавце проверяйте целостность и исправность приобретаемой конструкции.

Подвесной подшипник – неотъемлемая составляющая карданного вала, следовательно срок службы этой части конструкции напрямую зависит от характера эксплуатации транспортного средства в целом.

Предлагает услуги по замене подвесного подшипника.

Рекомендации и советы по процессу замены + видео

1. Если вы не хотите делать запрессовку и выпрессовку шарикоподшипника самостоятельно, отнесите привод в автосервис, за работу на прессе в любом случае возьмут меньше денег, чем при полноценном ремонте. 2. Распространенные причины поломки подвесного подшипника:

  • Износ заводской детали по истечению регламентированного срока службы.
  • Попадание влаги, грязи внутрь – увеличение трения дорожек качения и шариков;
  • Высыхание смазки;
  • Ударные нагрузки (осевые, радиальные);
  • Радиальное или осевое биение вала привода и другие.

3. Покупать запчасти для замены рекомендуется в проверенных магазинах, спрашивайте сертификаты соответствия, дилерские документы на брендовую продукцию (SWAG). 4. При разборке узла проверяйте смежные механизмы и детали (скобу, сальник, ступицу, тормозные диски, шаровую, рулевые наконечники). 5. При затягивании болтовых соединений наносите на резьбу графитовую смазку. 6. Если меняете в зимнее время, то оставьте ось на улице, так как если температура -15 -20 градусов, метал, как правило, сжимается, тогда запрессовка шарикоподшипника на шейку происходит без затруднений. 7. На видео показан процесс замены, а так же технология обратной сборки узла.

Симптомы неисправности

Первые симптомы неисправности детали можно заметить не только визуально, но и услышать. Во время работы мастер сразу же отметит нехарактерные звуки в виде металлического скрежета или хруста. В связанных механизмах можно заметить люфт, биение, дисбаланс центровки узлов в горизонтальной и вертикальной плоскости. Все это является дефектами скольжения, возникающими из-за проблем со смазкой. Таким образом, тела (шарики или ролики) будут повреждены, их форма меняется. Это приводит к образованию люфта. Если рассматривать признаки выхода из строя подшипникового узла ступичного типа на примере автомобиля, то поломка проявиться в том, что колесо будет постоянно болтаться. Когда речь идет о поломке выжимного подшипника, невозможно будет осуществлять переключение передач или свободно выжимать сцепление. Детали, зафиксированные на первичном вале в коробке передач, а также подвесной узел на карданной передаче при включенном моторе издает характерный шум. При поломке опорной детали передней подвески водитель отметит нарушенное управление машиной. Во время езды автомобиля слышится стук, писк, гул, а машину постоянно тянет в сторону. Это и есть основные признаки износа подшипникового узла.

Как узнать о неисправности подвесного подшипника?

  • ощутимая вибрация, передаваемая на корпус автомобиля, может сопровождаться стуками (признак разрыва подвесной опоры);
  • характерные удары по кузову со стороны карданного механизма;
  • гул на всех скоростях, причем чем быстрее езда — тем сильнее ощущается вибрация.

В подобных ситуациях следует немедленно посетить автосервис. Распространенной поломкой является повышенный люфт подвесного подшипника, также часто случаются его механические повреждения.

Карданный вал – это один из наиболее важных узлов в устройстве автомобиля

Важно понимать, что и кардан, в свою очередь, состоит из ряда деталей, каждая из которых имеет определенное значение

Особенно стоит обратить внимание на подвесной подшипник. Он представляет собой деталь, которая находится между двумя половинками кардана

Сам подшипник состоит из внутренней и наружной обоймы, а между ними включены металлические шарики. Чтобы эти шарики не соприкасались между собой и не терлись друг об друга, они разделены металлическим либо пластиковым сепаратором. Также подшипник надежно защищен специальным корпусом, в который производится закачка специального смазывающего вещества. Оно предотвращает перегревание и слишком сильное охлаждение. Иными словами, смазывающее вещество устойчиво как к высоким, так и чересчур низким температурам.

Крепится подвесной подшипник к кузову при помощи специального кронштейна, имеющего полукруглую форму. Чтобы избежать повреждений, между подшипником и кронштейном помещается резиновая муфта. В совокупности три детали (подшипник, кронштейн и муфта) образуют промежуточную опору карданного вала. Она необходима для того, чтобы минимизировать нагрузки на кардан. Благодаря промежуточной опоре передняя часть вала фиксируется в жестком положении, а задняя располагается под некоторым углом.

Несмотря на то, что производители стараются всячески защитить подвесной подшипник от повреждений, полностью из избежать не получится. Работая в автосервисе, я достаточно часто сталкивался с проблемами, касающимися именно этой детали. Если возникают признаки проблемы с подвесным подшипником, то необходимо обращаться в автосервис за диагностикой. После осмотра механики точно разберутся в причинах неисправности и смогут решить, какой ремонт необходим конкретному автомобилю.

Как проверить подвесной подшипник Форд Фокус 2?

Диагностика элемента – это простая процедура, которая может быть проведена разными способами. Полная диагностика выполняется во время планового ТО, которое положено проводить через определенные промежутки времени.

Аппаратная диагностика позволяет выявить дефект на ранних стадиях, еще до проявления деструктивного эффекта.

Методы дополнительной диагностики

Чтобы определить источник проблемы, следуйте простому диагностическому алгоритму, который состоит из пяти простых действий:

  • Разгоняйте автомобиль до момента появления постороннего шума (хруста, треска). Обычно такой эффект возникает на скорости порядка 40-60 километров в час.
  • На ровной дороге начните незначительные повороты руля. Если звук исчезает, причину следует искать в другом. Звук сохраняется при повороте рулевого колеса.
  • С помощью домкрата поднимите автомобиль или заедьте на смотровую яму. Осмотрите передний ступичный подшипник. Если дефект не обнаружен, начните проверку подвесного.
  • Проверьте подвесной подшипник – прислушайтесь к посторонним шумам при его повороте рукой.
  • При прокручивании Вы ощутите вибрацию, перекаты или трение, что и подтвердит проблему.

Нет ничего сложного в том, чтобы провести самостоятельную диагностику. На станции технического обслуживания используют аналогичные способы. Однако из-за отсутствия опыта можно «пропустить» проблему, и в будущем она появится вновь.

Проводим диагностику своими силами

Для того чтобы оценить состояние элемента, сделайте следующее:

Поставьте автомобиль на эстакаду либо смотровую яму, или же воспользуйтесь домкратом;
Найдите под дном кузова карданный вал, а затем проверьте его люфт, двигая элемент руками. Он не должен свободно двигаться;
Покрутите кардан и прислушайтесь к подшипникам. При наличии скрежета, стуков, вибраций, элемент потребуется заменить;
Осмотрите корпус детали

Убедитесь, что с герметичностью креплений все в порядке и смазка не протекает;
Обратите внимание на кронштейн, возможно крепление недостаточно надежно.

Кроме того зрительно оцените состояние промежуточной опоры кардана. Следы смазки в области крепления элемента свидетельствуют о том, что смазочный материал перегревается или выдавливается из корпуса. Осмотрите опору из резины, возможно, она повреждена. Если вал заклинивает при прокрутке по часовой стрелке, значит, деталь точно нужно сменить.

Каждому водителю следует знать, как проверить подвесной подшипник. Периодическая диагностика рассматриваемого элемента даст возможность вовремя обнаружить износ либо повреждения и предпринять меры по их ликвидации. Благодаря этому можно предотвратить существенные денежные расходы на ремонтные работы и обезопасить себя и других участников дорожного движения.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
