Завоздушивание топливной системы дизельного двигателя

Как определить, откуда происходит подсос воздуха

Способы определения подсоса воздуха не трудные. Самый простой способ:

1. Открутить патрубок (подающий воздух) вместе с датчиком от патрубка корпуса воздушного фильтра.
2. Запустить двигатель.
3. Рукой закрыть узел с датчиком и смотреть на реакцию двигателя. Мотор должен заглушиться. Если двигатель не заглох, значит откуда-то еще поступает воздух, возможно будет слышно шипение подсоса.

Следующие способы заключаются в применение дымогенератора или просто закачки чистого воздуха компрессором.

О том, как это сделать, смотрите видео.

Подсос воздуха в автомобиле приводит к обеднению топливной смеси, которая попадая в цилиндры плохо воспламеняется. По этой причине происходит не только потеря мощности двигателя, но и периодическая остановка его работы. Особенно это проявляется при попытке завести машину утром, при трогании с места – мотор захлебывается, не набирает обороты.

Другой способ — мощный пылесос

Прокачать дизельный насос, по сравнению с бензиновым, действительно намного сложнее. Но применяя эту методику, получится провернуть все за 15 минут и еще с перекурами.

Начали:

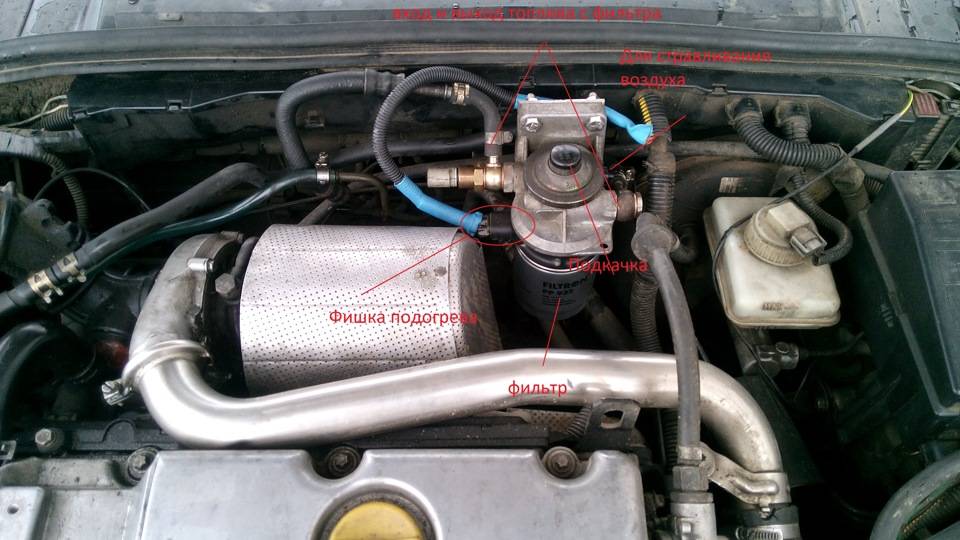

• Снимаем фильтр и высушиваем его стакан. Все тщательно вытираем и ставим обратно;
• Находим два штуцера на кожухе фильтра. Они нам и нужны для дальнейшей работы. Один из штуцеров предназначен для слива дизеля, а другой – для прокачки;
• Далее потребуется пылесос, медицинский шприц и шланг, сантиметров эдак 20-30. Желательно, чтобы он был прозрачным;
• Шприц вдеваем в шланг, а тот в необходимый штуцер (тот, который для прокачки);
• Вынимаем из шприца поршень, а вместо него вставляем трубку пылесоса (она должна быть достаточно тонкой и сидеть в шприце плотно);
• Если не удалось найти пылесос с соответствующим диаметром трубки, не отчаивайтесь. Можно поступить так: насадить на трубку шланг пошире (идеальный вариант, если диаметр трубки будет маловат);
• Штуцер откручиваем немного, а затем включаем пылесос. Достаточно, чтобы он поработал 15 секунд, после чего в шприце появится пена. Она будет заполнять шприц постепенно, и когда вы заметите, что идет уже чистая топливная жидкость без пузырей, надо закрутить штуцер и выключить пылесос;
• Стоит отметить, что чем мощнее пылесос, тем быстрее выкачается весь воздух;
• Запускаем мотор и проверяем, как все работает.

Воздух в топливном фильтре

Одна из частых проблем автолюбителей – пузырьки в топливном фильтре. Откуда они берутся? Что делать, если вы заметили их наличие?

Что делает топливная система? Она должна хранить и подавать топливо в камеру цилиндра (где оно может смешаться с воздухом), где происходит испарение и сжигание для выработки энергии. Бензиновое горючее или дизтопливо находится в топливном баке. Насос системы производит подачу через карбюратор или топливный фильтр горючего через топливопроводы в камеру цилиндра, чтобы оно там сгорало для получения энергии. Именно фильтр — ключ к тому, чтобы топливо доставлялось исправно.

Если осложнен запуск двигателя, то обратите внимание на исправность мотора. Поломка определяется по таким признакам: до того, как автомобиль начинает движение, двигатель сразу (должным образом) не запускается; потом определенное время работает неравномерно, нет реакции на педаль газа

Тогда надо покрутить мотор стартером, автомобиль заведется, а мотор начнет работать ровно. Западание в топливный бак грязных частичек или мусора приводит к неизбежным проблемам в работе вашей машины. Обязательно бак надо вымыть, отверстия прочистить. Обратите внимание на то, что выскакивает из трубы выхлопа.

Двигатели Cummins ISF 2.8/3.8 — топливная система

Основа топливной системы Common Rail — распыление дизельного топлива непосредственно в цилиндре под очень высоким давлением. Современные дизельные двигатели Cummins, оснащенные данной системой впрыска, получили снижение потребления топлива на 15% и одновременное увеличение мощности на 40%.

Еще одно преимущество данной топливной системы -уменьшение уровня шума работы ДВС с одновременным увеличением крутящего момента.

Топливная аппаратура состоит из четырех основных компонентов:

• Модуль управления с системой датчиков
• Топливный насос высокого давления
• Форсунки
• Топливная рампа (магистраль)

​Термин Common Rail

с английского переводится как «общая магистраль» — принцип работы системы. Для новой топливной аппаратуры был создан новый двигатель с непосредственным впрыском дизельного топлива в цилиндр. Данное нововведение дало дизельным ДВС улучшенные характеристики мощности и динамики.

Позднее появился электронный блок управления с заложенными в него алгоритмами работы ДВС. Последним шагом стал новый принцип подачи дизельного топлива под высоким атмосферным давлением в единую магистраль, от которой топливо поступает к форсункам. Все двигатели работают с переменными нагрузками и разными режимами. И нагрузка на ДВС соответственно постоянно меняется

Блок управления был введен для поддержания постоянного высокого давления в системе за счет изменения производительности топливного насоса. При впрыске дизельного топлива в цилиндр двигателя самое высокое давление создается при минимальных оборотах коленчатого вала.

Форсунки в данной системе впрыска достаточно простые. Они имеют пъезоэлектрические или электромагнитные клапаны. Как и ТНВД, они управляются от блока управления, который подает на них разные импульсы в зависимости от режима работы ДВС. Благодаря высокой точности компьютерного управления и высокому давлению на впрыске, дизельное топливо сгорает с максимальным КПД, что существенно оптимизирует работу двигателя. На каждом из режимов работы двигателя достигается оптимальные результаты. Благодаря этому уменьшается расход горючего и снижается уровень токсичности выхлопных газов (СО).

К недостаткам топливной системы Коммон Рейл двигателей Cummins можно отнести наверно лишь «боязнь» некачественного топлива и воды в системе. Данная проблема решается установкой дополнительного сепаратора между топливным баком и ТНВД. На многих ДВС он устанавливается сразу, но например на современных Газелях Бизнес и Некст, такого сепаратора нет.

Вторым немаловажным фактором «долгожития» топливной аппаратуры двигателей Cummins является своевременная замена топливных фильтров. Нужно заметить, что сегодня появилось очень много подделок, отличить которые от оригинального сможет далеко не каждый (Подробнее об этом — https://zen.yandex.ru/media/id/5c137917c40dab00aa08103a/originalnost-zapchastei-cummins-5c1386938c3cc200a9700caf?from=editor)

Основное отличие — это качество материала фильтрующего элемента.

Поломки топливной аппаратуры проявляются в нестабильной работе двигателя и сильном черном дыме (небольшой черный дым на высоких оборотах — явление нормальное). Когда форсунка неисправна, она может «заливать» цилиндр топливом, при этом блок управления будет пытаться выровнять повышенные обороты. Стоить отметить, что эксплуатация ДВС с неисправной форсункой крайне нежелательна, т.к. из-за большей, чем необходимо, подачи топлива попросту могут расплавиться поршни, что приведет к капитальному ремонту двигателя.

Источник

Почему возникает необходимость прокачать топливную систему дизельного ДВС и как это сделать

Как уже было сказано выше, топливо в дизеле подается под высоким давлением. Указанное давление создает ТНВД (топливный насос высокого давления). В том случае, если происходит подсос воздуха, давление в насосе не достигает нужных значений для реализации эффективного впрыска топлива в цилиндры дизельного двигателя.

Естественно, в подобной ситуации дизельный мотор плохо заводится, работа в режиме холостого хода и под нагрузкой может быть нестабильной (дизель троит), обороты начинают плавать, силовой агрегат может глохнуть прямо в движении и т.д. Отметим, что не только завоздушивание проявляется в виде указанных симптомов, однако также вполне может являться одной из причин.

Далее нужно пригласить помощника, который стартером будет крутить двигатель. Главное, определить, поступает или не поступает горючее из трубопроводов. Если подачи нет, в системе может быть воздух и она нуждается в прокачке.

• Прежде всего, первым прокачивается фильтр топлива. Для этого при помощи ключа немного откручивается винт на корпусе фильтра.
• Далее нужно качать топливо насосом ручной подкачки. Прокачка длится до тех пор, пока через отверстие винта горючее не начнет вытекать, причем без воздушных пузырьков. Теперь винт на корпусе фильтра можно закрутить.

Отметим, что не все дизеля имеют насос ручной подкачки. На таких моторах прокачать топливный фильтр дизеля будет несколько затруднительнее, так как топливоподкачивающий насос в случае завоздушивания фильтра также не работает.

Для решения задачи винт на корпусе фильтра откручивается, далее стартером помощник крутит мотор

Обратите внимание, процедура может занять много времени и существует риск полностью разрядить аккумулятор. По этой причине рекомендуется проводить прокачку стартером в условиях гаража или задействовать бустер (пуско-зарядное устройство), чтобы минимизировать разряд АКБ

Как прокачать ТНВД

После того, как фильтр топлива был прокачан, далее нужно приступать к удалению воздуха из топливного насоса высокого давления.

Сначала потребуется открутить центральный болт, который расположен по центру между штуцерами магистралей высокого давления;
Далее включается зажигание, после чего прокачка осуществляется при помощи ручного подкачивающего насоса. Прокачка длится до тех пор, пока из отверстия под ранее открученный центральный болт не появится горючее.
Теперь болт можно немного закрутить, чтобы было легче контролировать наличие или отсутствие пузырьков воздуха в вытекающем горючем.
Если в процессе прокачки дизельное топливо так и не появилось в отверстии под болт, тогда можно прокрутить двигатель стартером и продолжить прокачку до появления чистого топлива без воздуха.
После того, как пузырьки воздуха исчезнут, болт снова нужно открутить и начать крутить мотор от стартера

При этом следует обратит внимание на то, как солярка выталкивается из отверстия.
В норме горючее должно выходить с пульсацией, дозировано. В этом случае можно предполагать, что ТНВД исправен, а проблемы с работой мотора возникли из-за завоздушивания системы

Болт можно затягивать.

В ситуации, когда топливо не появляется в отверстии, высока вероятность выхода из строя подкачивающего насоса, который интегрирован в ТНВД. Как в первом, так и во втором случае, ТНВД необходимо снимать, после чего в сервисе производится диагностика и ремонт насоса высокого давления.

После прокачки ТНВД и закручивания болта, нужно будет ослаблять штуцера на топливопроводах и отводить каждый в строну. Далее помощник крутит мотор стартером до того момента, пока горючее не начнет вытекать через штуцер. Если солярка не вытекает, нужно еще выкрутить штуцер накидным ключом. Далее прокачка повторяется.

Убедившись в том, что топливо пошло через открученный штуцер, указанный штуцер закручивается, после чего аналогичные действия поочередно выполняются с другими штуцерами. Успешным результатом можно считать такой, когда дизтопливо подается из всех штуцеров в то время, когда стартер вращает коленвал.

Теперь можно вернуть накидные гайки топливопроводов на штуцеры ТНВД, после чего производится затяжка. Двигатель нужно продолжать крутить стартером, параллельно накидные гайки топливопроводов ставятся на форсунки.

Также отметим, что стартеру каждые 15 сек. непрерывной работы рекомендуется давать передышку около 60-120 сек. Игнорирование данной рекомендации может привести к поломкам стартера или значительному сокращению его ресурса.

Как прокачать ТНВД на Audi a6 2.5tdi AEL

Появление воздуха в топливной системе, зачастую, застает автомобилистов врасплох. Появление воздуха может по разным причинам, но всегда следствием этого является одно – двигатель перестает заводиться или глохнет во время поездки. В этой статье мы расскажем, как удалять воздух из топливной системы и «реанимировать» двигатель автомобиля.

Развоздушивание топливной системы

Перед тем как прокачивать топливную систему необходимо определить место подсоса воздуха. Для этого необходимо придерживаться следующего плана действий:

1. Обследовать топливную магистраль на наличие следов вытекания солярки;
2. Отсоединить топливоподачу и обратку от ТНВД;
3. Подсоединить топливный насос повышения давления к емкости с горючим;
4. Расположить тару выше ТНВД;
5. Подождать несколько часов;
6. Запустить двигатель. Если симптомы наличия воздуха в системе пропали, значит следует менять топливные шланги;
7. Опустить емкость ниже уровня ТНВД и подождать несколько часов;
8. Завести мотор. При подсосе воздуха через насос, появятся симптомы завоздушивания системы.

Инструкция о том, как прокачать топливную систему дизельного двигателя:

1. Ослабить болт обратки;
2. Снять трубки идущие к форсункам;
3. Прокрутить коленвал;
4. Дождаться появления топлива и вернуть шланги на место.

Своевременное проведение диагностики убережет автомобиль от неприятностей. При обнаружении любого из симптомов необходимости ремонта топливной системы дизельного двигателей не рекомендуется затягивать с поездкой на станцию технического обслуживания. Тем более современные методы проверки позволяют производить все действия непосредственно на машине без демонтажа деталей и узлов.

Другие способы прокачки топливной системы дизельного двигателя

Итак, выше мы рассмотрели основной способ, как прокачать топливную систему дизеля. При этом многие специалисты и опытные автолюбители  отдельно указывают, что в ряде случаев подобные попытки прокачать насос могут иметь серьезные последствия для системы питания.

Обратите внимание, причина таких опасений заключается в том, что если имеются механические повреждения, прокачка таким способом может нанести непоправимый ущерб. Давайте рассмотрим другие существующие способы. Прежде всего, ослабляется болт на магистрали обратной подачи топлива (так называемая «обратка»)

Далее следует внимательно следить за тем, как будет выходить топливо. Если видны пузырьки воздуха, тогда это значит, что система завоздушена

Прежде всего, ослабляется болт на магистрали обратной подачи топлива (так называемая «обратка»). Далее следует внимательно следить за тем, как будет выходить топливо. Если видны пузырьки воздуха, тогда это значит, что система завоздушена.

Если это так, можно взять простой насос для накачки шин или компрессор. Далее с топливного насоса снимается шланг, вместо него ставится шланг воздушного насоса. Основная идея в том, что происходит накачка, которая позволяет повысить давление в системе. Это давление дает возможность перекачать дизтопливо в топливный насос.

Итак, сначала снимается топливный фильтр, просушивается его корпус. Затем  отдельные элементы протираются, затем производится обратная сборка.  Далее понадобится обнаружить два штуцера на корпусе фильтра. Один из штуцеров нужен для слива дизтоплива, а другой подойдет для прокачки.

Приготовив пылесос,  также нужен обычный медицинский шприц и шланг длиной 30-40 см. Для этих целей рекомендуется использовать прозрачный тип шланга. Шприц вставляется в шланг, а другой конец шланга надевается на штуцер прокачки.

Далее из шприца вытаскивается поршень, а в шприц вставляется трубка пылесоса. Главное, добиться надежной фиксации и плотной посадки. Также места соединений можно уплотнить, надевая отрезки шлангов разного диаметра, наматывая изоленту и т.д.

Теперь можно немного открутить штуцер, после чего включается пылесос. Через несколько секунд в шприце можно будет увидеть желтоватую пену. Это и есть смесь солярки и воздуха. Дальнейшая прокачка сводится к тому, чтобы вместо пены шприц заполнило чистое дизтопливо.

Рассмотрим еще одно решение, позволяющее в некоторых случаях быстро прокачать топливную систему дизеля.  Для этого достаточно полностью заполнить корпус топливного фильтра дизельным топливом, после чего двигатель запускается. Далее нужно дать мотору  поработать на высоких оборотах, в результате чего происходит прокачка системы питания.

Как воздух попадает в ТС

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». ТС современного автомобиля – представляет собой узел, хранящий и подающий топливо в цилиндры силового агрегата

Большинство двигателей устроено так, что агрегат всасывает воздух, который смешивается в это время с впрыскиваемым ТС горючим, непосредственно возле цилиндров или прямо в них (непосредственный впрыск)

ТС современного автомобиля – представляет собой узел, хранящий и подающий топливо в цилиндры силового агрегата. Большинство двигателей устроено так, что агрегат всасывает воздух, который смешивается в это время с впрыскиваемым ТС горючим, непосредственно возле цилиндров или прямо в них (непосредственный впрыск).

Первые симптомы попадания воздуха в ТС связаны с трудностями запуска ДВС. Система, в которой есть воздух, уже не может нормально функционировать, что и приводит к сложностям.

Конечно, возможна неисправность самого силового агрегата. Поэтому сначала рекомендуется тщательно проверить двигатель. Если он вообще не заводится, то есть повод считать, что проблемы в нём самом. Однако если наблюдается нестабильная работа – нормальный запуск, потом сбой, потом опять нормально, это точно воздух.

Ещё одним признаком завоздушивания системы является реагирование педали газа. Нажимаешь на неё, а она никак не действует, ведь в системе воздух, топливо в цилиндры не подаётся.

Именно по этой причине, чтобы протестировать, идёт ли горючее в цилиндры, существует метод проверки по выхлопу. Водитель должен попросить ассистента подержать стартер около 40 секунд (при условии, что машина не заводится). Сам он должен наблюдать за выхлопом – есть ли из глушителя дымок. Если да, то в цилиндры топливо поступает и воздуха в системе нет. Причину затруднённого пуска нужно искать в другом.

Попадает воздух в топливную магистраль по разным причинам. В основном, это происходит на машинах подержанных, старых, срок эксплуатации которых составляет более трёх или пяти лет.

Причина же заключается в том, что стареют уплотнения, отвечающие за герметичность всей системы. Речь идёт о хомутах, соединениях, сальниках. В ТС их предостаточно. Кроме того, сами магистрали, по которым поступает топливо, со временем устаревают, ржавеют, рвутся. Одним словом, получается целый ряд обстоятельств, определяющих нарушение подачи горючего.

Безусловно, конструкторы предусмотрели кое-что. Если уплотнения повреждаются, топливо начинает стекать обратно в бак. Некоторая часть горючего остаётся в насосе, её хватает на очередной запуск двигателя, не больше.

Признаки завоздушивания

При затруднённом запуске ДВС опытный водитель проверяет и выхлоп тоже. Если в цилиндры мотора попадает горючее, то даже при отсутствии полноценного запуска из глушителя должен идти дым

Неважно, какого он будет цвета, главное – чтобы он был, пусть и еле заметным

Таким образом, если из глушителя не пошёл дым, это первый признак завоздушивания ТС (топливная система). Топливо не поступает в двигатель, значит, в системе есть воздух.

Бывают, конечно, случаи, когда дым идёт, но горючее в цилиндры не поступает. Объясняется исключение тем, что выходит тот дымок, который остался в системе. Чтобы застраховаться от такой ситуации (хотя она и происходит редко, но возможна), рекомендуется держать стартер подольше – около минуты без перерыва. Этого времени вполне хватит для заполнения системы выхлопа дымом.

Если воздух попадает в ТС, то возникают некоторые особенности в работе автомобиля. К примеру, проблемы с запуском могут проявляться постоянно, на протяжении нескольких дней или долго не напоминать о себе. Безусловно, это напрямую зависит от силы подсоса воздуха.

Вот что ещё бывает:

• после запуска мотор троит, трясётся, всю работу двигателя можно оценить, как крайне нестабильную;
• мотор хорошо запускается «на холодную», но стоит ему немного потеплеть, как начинаются провалы, вплоть до остановки;
• двигатель не заводится вообще (такое происходит при запущенных состояниях, когда воздух уже подсасывается в больших количествах).

Диагностика

Для проверки автомобиля на подсос можно воспользоваться сканером ELM327, как это сделать можно прочитать тут. Данный сканер способен провести диагностику вашего авто и указать имеется ли в нем эта неисправность. Но, проверка сканером не всегда будет эталонной, так как подсос может быть незначительный и ЭБУ попросту может его не заметить.

Лучше всего проверять подсос старым проверенным методом, а точнее несколькими, которые приведены ниже.

Первый способ

Необходимо открутить ДМРВ от корпуса воздушного фильтра. Крепится он двумя болтами под ключ на «10мм». Вынимаем ДМРВ и запускаем двигатель.

Это интересно: Расположение и проверка реле зарядки («шоколадки») на ВАЗ 2107 — как самостоятельно поменять

На работающем ДВС рукой или пакетом перекрываем отверстие датчика, автомобиль должен заглохнуть, а впускная гофра сжаться. В двигателе создается вакуум, который при отсутствии подсоса воздуха будет сохраняться продолжительное время и гофра останется сжатой.

Сжатая гофра в следствии вакуума

Если же на вашем авто гофра мгновенно расправилась или же вовсе не сжалась, то это свидетельствует о наличии подсоса.

Второй способ

Для диагностики данным способом понадобиться насос или компрессор.

Тут так же как и в первом случае, необходимо открутить ДМРВ от корпуса и между ним вставить пакет. Затем закрутить обратно тем самым заблокировать доступ воздуха в двигатель.

На ресивере находим штуцер с заглушкой. Снимаем заглушку и подключаем туда насос, накачиваем в ресивер давление и слушаем, откуда будет исходить шипение. Для более точного определения места подсоса можно использовать мыльный раствор с пульверизатором. Данным раствором обрызгиваем места возможного подсоса и смотрим на появление пузырей.

Третий способ

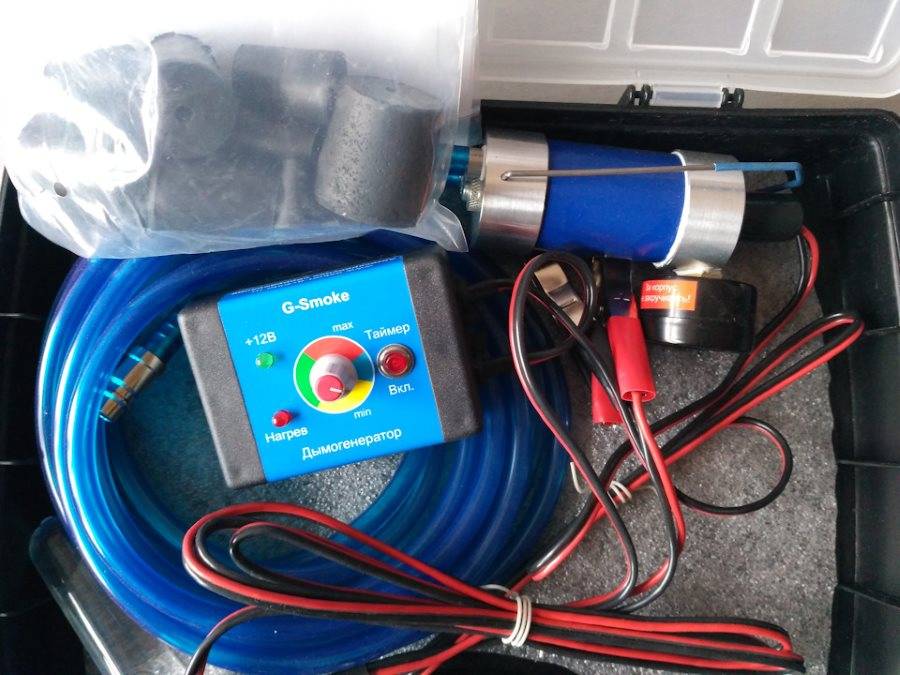

Данный способ широко используется на станциях технического обслуживания. Поиск подсоса производиться с помощью дымогенератора. Этот способ схож со вторым, но вместо воздуха в ресивер нагнетают дым. Если в двигателе есть подсос, то из этого места будет утекать дым.

Многие заметят, что проверка подсоса воздуха дымогенератором делается на СТО и далеко не у каждого, такой прибор есть в гараже. Но кто мешает сделать дымогенератор самостоятельно своими ручками, ведь в действительности, тут нет ничего сложного.

Подготовьте:

Автомобильный компрессор на 12В или обычный насос.
Пищевой контейнер объемом не менее литра

Обратите внимание, контейнер должен быть с плотной крышкой, желательно силиконовой.
Два соска бескамерки. В одном должен быть золотник, через который будет подаваться давление от компрессора, во втором — золотник выкрутите, так как через него будет подаваться задымленный воздух в систему.
2-3 сигареты.

Проделайте с двух сторон контейнера отверстия на одном уровне и вставьте в них соски бескамерки. Для уплотнения можно использовать герметик.

Подсоедините шланг к соску без золотника. Шланг можно взять от обратки клапана продувки абсорбера.

Дальнейший порядок действий:

1. Отсоедините патрубок с расходометром от воздушного фильтра и перекройте его любым возможным способом.
2. Отсоедините шланг вентиляции картерных газов и заткните его. Вместо него подсоедините шланг, идущий от контейнера.
3. Подкуренную сигарету фильтром вставляем в сосок без золотника и плотно закрываем крышку.
4. Подсоедините компрессор к первому соску и включите его.

Нагнетаемый воздух создаст давление, белей дым от сигареты начнет распространятся по системе и там, где есть подсос он начнет выходить.

Друга вариация дымогенератора.

Как выгнать воздух из топливной системы — Украина

Иногда так случается, что топливная система «хватает» воздух, это называется «завоздушить систему». Но если для владельца бензинового автомобиля это не проблема, то воздух в топливной системе дизеля — настоящая проблема. Владелец карбюраторного авто просто подкачает бензин посредством штатного бензонасоса и поедет себе дальше.

Владельцу автомобиля с впрысковой системой питания и погружным (в бензобаке) электрическим насосом несколько сложнее, однако не слишком — достаточно запустить стартер посредством ключа зажигания, и (если полностью исправна топливная система, бензонасос, форсунки и т.п.) автомобиль заведется.

А вот некоторые конструкции автомобилей с дизельными системами питания кроме как на автосервисе, запустить не получится. Об этом мы сегодня и поговорим.

Откуда в системах берется воздух?

Воздух в топливной системе «случается» по самым разным причинам и попадает он туда самыми разными способами. В любых топливных магистралях всегда имеются микропоры и микротрещины, а на стыках и соединениях, и уж тем более в подношенных старых автомобилях — их в разы больше, чем в автомобилях новых.

Бензин (газ)

Бензиновые топливные системы имеют в своем составе:

• топливный бак;
• топливные магистрали (бензопроводы);
• топливный насос;
• топливных фильтров два — грубой и тонкой очистки топлива;
• карбюратор (понятно для какой системы) либо рампу и форсунки для впрыскового инжекторного мотора.

Давление топлива в таком двигателе (в том числе и оснащенным газобаллонным оборудованием — ГБО) не превышает 1,2 бар, и появление в системе воздуха не критично.

Дизель

Дизельные топливные системы имеют в своем составе те же: топливный бак, топливные магистрали и топливные фильтры. И причем, их даже бывает несколько, в зависимости от сложности конструкции. Но, помимо «просто» топливного насоса подкачки, в дизелях используется так называемый ТНВД — Топливный насос высокого давления.

В зависимости от специфики системы питания, от продолжительности впрыска, от величины цикловой подачи топлива и т.п. — существует целый список разновидностей этих самых ТНВД. В рядных двигателях старых конструкций с числом цилиндров до 6 давление впрыска может достигать «всего» 550 бар, а в современных — до 950 и даже до 1350 бар.

Это — специфика дизеля, при таком давлении топливовоздушная смесь воспламеняется самопроизвольно, и система зажигания ему не нужна. Именно поэтому наличие воздушной пробки в такой системе — весьма и весьма критично.

Основные симптомы попадания воздуха в топливную систему дизеля

Если топливная система дизельного двигателя «хапнула воздуха», как выражаются сами дизелисты, то основными признаками будут такие:

• двигатель не запускает вовсе;
• двигатель запускается, и даже «на холодную», но «грозится» вот-вот заглохнуть;
• обороты набираются вяло, мотор работает нестабильно;
• при нажатии на педаль акселератора имеются провалы, двигатель словно «захлёбывается»;
• двигатель подтраивает, трясется;
• после длительной стоянки двигатель, чтобы его завести, приходится все дольше и дольше крутить стартером, а по мере прогрессирования подобной неисправности, от стартера он уже и не заведётся;
• не удается завести двигатель даже при помощи пускового устройства и/или на буксире.

Топливная система автомобиля потребовала к себе пристального внимания.

Неисправности топливной системы дизеля могут быть и другими, причиной может стать не только воздух, но на этот вопрос ответ сможет дать только специалист, вооруженный специальными знаниями и специфическим оборудованием.

Воздух в топливной системе: что делать?

Как работает топливная система и почему она завоздушивается? Во-первых, это случается при повреждении любой ветки магистрали — хоть прямой, хоть обратной, — именно так устроена топливная система дизельных двигателей. Во-вторых, в случае повреждения уплотнений в любом ее месте, по законам физики топливо самостоятельно стекает назад в бак. При этом какая-то его часть остаётся в полостях магистрали и того же насоса ТНВД, обеспечивая возможность (и вероятность) запуска ДВС, однако через время и оно заканчивается, отсюда те самые «судороги» и прочие нестабильности в работе мотора.

Подсос воздуха во впускном коллекторе

Суть подсоса воздуха во впускном тракте заключается в том, что в двигатель вместе с топливом поступает лишний и неучтенный датчиком ДМРВ или ДАД воздух, что и приводит к обедненной топливовоздушной смеси в цилиндрах. А это, в свою очередь, способствует неправильной работе двигателя.

Причина подсоса воздуха

1. Механическое воздействие.
2. Перегрев (влияет на эластичность прокладок и герметика).
3. Чрезмерное злоупотребление средствами чистки карбюраторов (сильно размягчает герметик и прокладки).

Наиболее проблематично найти место подсоса воздуха в районе прокладки между ГБЦ и впускным коллектором.

Как проверить завоздушивание топливной системы дизельного двигателя

Способы могут быть разными, но стоит рассмотреть те, которые несложно провести самостоятельно. Стоит двигаться от простого к сложному:

В первую очередь внимательно осмотрите все элементы топливной системы под капотом и под днищем, для этого лучше всего заехать на яму и использовать фонарик или переносной светильник

Особое внимание уделите соединениям и сложным узлам. Если где-то обнаружена утечка дизтоплива или пространство вокруг влажное, скорее всего, проблема именно там

Но нередко визуальный осмотр не дает результата, так как утечек нет.
Можно приобрести дымогенератор или сделать его самостоятельно, в сети много примеров самодельных. Закрывается место присоединения воздушного фильтра, после чего надо присоединиться к любому шлангу вакуумной системы и нагнетать воздух с дымом. Если где-то есть повреждения, их очень легко заметить.

Следующий способ потребует наличия канистры емкостью 3-5 литров с дизтопливом и двух кусков шланга по внутреннему диаметру подходящих под штуцеры ТНВД, которые закрепляют с помощью червячных хомутов для обеспечения плотного соединения. Канистру расположите так, чтобы она стояла выше ТНВД. Затем нужно очистить место расположения штуцера обратки, после чего отвернуть его и удалять воздух спринцовкой или компрессором до тех пор, пока не пойдет солярка. Штуцер завинтите не место.

Можно поступить иначе – снять подающую трубку с насоса и отсосать воздух, чтобы оттуда пошла струя топлива. Затем он ставится на место, а штуцер обратки отворачивается. Под воздействием давления в системе воздух выдавится и из отверстия пойдет топливо, в этот момент заглушку нужно поставить обратно.

После окончания первого этапа запустите двигатель и дайте ему поработать 3-5 минут для окончательного удаления воздуха из системы. Канистру оставьте выше насоса на ночь и с утра заведите машину. Если все проблемы исчезли, то предположение о подсосе воздуха подтверждено.

Далее нужно поставить канистру намного ниже уровня насоса и оставить машину еще на 8-10 часов. Если с утра запуск нормальный и никаких перебоев в работе нет – проблема не с топливным насосом и обратками форсунок. Если же неполадки проявились, нужно провести дополнительную проверку.

Обратные шланги форсунок можно продиагностировать, только если они подсоединены к насосу. Если они идут к фильтру, проводить работу нельзя. Шланги обратки перевяжите, чтобы по ним не шло топливо, и оставьте машину еще на 8 часов. Если после этого она работает нормально, воздух попадает через обратку, если перебои остались – ТНВД надо отдавать в ремонт.

Если после проведения двух проверок, описанных выше, все в порядке, нужно присоединить канистру перед топливным фильтром, затем переставлять ее дальше и дальше, пока не будет найден проблемный участок. Все достаточно просто, но времени на проверку уходит немало, так как каждый раз нужно оставлять авто на несколько часов.

Неисправности могут быть разными. Например, в Мерседес Спринтер часто бывает проблема с заборником в топливном баке, а починить его можно только при снятии узла целиком. В Рено Дастер в прозрачном фланге около фильтра можно увидеть пузырьки, но это нормально – если мотор работает без сбоев, не обращайте на это внимания.

Подсос воздуха во впускном коллекторе

Если в двигатель проникает воздух, который не «видят» расходомер воздуха или датчик абсолютного давления, будет формироваться слишком бедная смесь топлива и воздуха. Эта проблема вызвана подсосом воздуха во впускном тракте.

Основные причины:

• перегрев мотора (сказывается на состоянии прокладок);
• внешнее вмешательство;
• повреждение прокладок в результате неправильного использования карбклинера.

Очень часто трудности могут возникнуть в том случае, если повреждено уплотнение между впускным коллектором и головкой блока цилиндров, поскольку обнаружить такой подсос визуально непросто.

Поиск подсоса в коллекторе

На бензиновых моторах лишний воздух может оказаться в коллекторе из-за разгерметизации воздуховодов, износа уплотнительных резинок топливных форсунок или повреждений шлангов, ведущих к вакуумному усилителю тормозов.

Для того чтобы найти подсос воздуха используют разные способы:

1. Перекрытие подачи воздуха. Необходимо отсоединить патрубок от корпуса фильтра и завести мотор. После этого прикройте рукой патрубок – если подсоса нет, двигатель заглохнет. Если двигатель продолжает работать, и вы слышите шипение, подсос точно есть.
2. Пережим шлангов. Необходимо запустить мотор и через определенное время постараться услышать шипение. Если обнаружить место повреждения герметичности не удалось, надо по очереди пережимать шланги, которые соединены с ресивером. Если вы пережали и отпустили шланг, и это повлияло на работу силового агрегата, ищите проблему в данной зоне.
3. Сжатый воздух. Систему впуска неработающего двигателя необходимо обработать мыльным раствором, после чего перекрыть подачу воздуха от фильтра и закачать воздух через одну из трубок.
4. Опрыскивание горючей смесью. Для поиска места подсоса воздуха в двигатель применяются такие средства как бензин, WD-40 или очиститель карбюратора. С помощью выбранного средства необходимо опрыскивать все стыки. Когда жидкость окажется в месте подсоса, вы заметите изменения в работе двигателя (обороты должны вырасти или упасть). Для опрыскивания лучше использовать медицинский шприц.

Применяя этот метод, проверьте такие места: патрубок между клапанной крышкой и регулятором холостого хода, патрубок между датчиком массового расхода воздуха и РХХ, соединение впускного коллектора и дроссельной заслонки, соединение коллектора и головки блока цилиндров, уплотнения форсунок, все шланги в зонах крепления хомутов.

Дымогенератор. Далеко не у всех автомобилистов есть такое приспособление, в связи с чем обычно его используют в автомастерских. Вы можете купить готовое решение или изготовить его самостоятельно (инструкций и видео в Интернете хватает). Суть в том, что необходимо обеспечить подачу дыма через любой шланг во впускной коллектор. В проблемных местах дым будет просачиваться.
