Почему не горят стоп сигналы на Рено Логан: причины, не работают

2 Как собрать стоп-сигнал?

Существует множество различных схем, с помощью которых можно собрать стоп-сигнал.

Например, одна из них подразумевает, что это устройство просто будет моргать. Также можно найти и более «продвинутую» схему, то есть когда устройство будет работать по определенному алгоритму. К примеру, сначала сигнал моргает один или два раза. После прекращения подачи на транзистор тока (во время паузы) сигнал будет гореть на половину накала. Именно таким образом и появляются эффекты мерцания.

Чтобы было проще понять, как работают эти схемы, можно взять одну из них в качестве примера, например, К561ЛА7.

Микросхема К561ЛА7 является сердцевиной этой разработки, которая состоит из 5 элементов «2И-НЕ». На первом и втором элементе расположен мультивибратор, а на третьем — инвентор. Благодаря последнему создается нужный сигнал на выходе, так как инвентор разделяет мультивибратор от схемы. Функцию открытия и питания нагрузки на эммитере выполняет транзистор КТ816Б, на который и подается сигнал, проходящий через инвентор.

Также есть аналогичная микросхема, но с добавленными конденсатором и диодом. На протяжении одного или двух импульсов конденсатор заряжается, а затем разряжается на транзистор при непосредственном «провале», в результате чего возникает эффект моргания. Диод добавили для того, чтобы он предотвращал разряд конденсатора. На схеме диод обычно не отображают, поскольку можно применить абсолютно любой диод. После того как моргающий стоп-сигнал будет собран, никакие дополнительные наладки не потребуются, так как он будет уже работоспособным.

Вместимость конденсатора влияет на частоту моргания. Например, на микросхеме К561ЛА7 питание составляет от 3 до 15 В, поэтому ее можно подключать сразу к бортовой сети, что является еще одним плюсом.

Алгоритм работы сигнала следующий: если нажать на педаль тормоза, сигнал мерцает первые 3 секунды, после чего горит постоянно. При повторном нажатии на педаль тормоза все повторяется в точном порядке.

Но возникает вопрос, а как же быть в пробке? Не будет ли моргание мешать сзади стоящему водителю, слепя его огнями? Будет. Но как раз для этого был придуман контроллер стопа со специальным G-сенсором. Его предназначение заключается в том, чтобы увеличить заметность автомобиля при торможении.

Контроллер следует устанавливать в соответствующем положении и надежно закреплять, чтобы он держался жестко и прочно. Нулевое положение можно установить с помощью специального режима установки, который прилагается в контроллере.

Теперь что касается того, как активировать этот режим. Сделать это достаточно просто, но выполнять данную процедуру необходимо с уже зажатым тормозом. Поэтому проще всего будет попросить о помощи друга, который зажмет тормоз и тем самым подаст питание на устройство. После выставления нулевого положения потребуется настроить частоту мигания. Как правило, контроллер имеет 10 режимов частот. Они могут быть различными — от самого медленного до почти постоянного горения. Для того чтобы выбрать частоту, необходимо зажать кнопку, а затем по количествам моргания определить и выставить нужную частоту. После того как будет выбран оптимальный вариант, необходимо отжать тормоз и провод, которым питается устройство.

После выполнения данных действий можно с помощью кнопки задавать непосредственно порог, при котором будет срабатывать мигание. Его смысл заключается в том, что если водитель не будет превышать этот порог, то стоп будет светиться, как светился все время, а при превышении — уже с выставленными частотами. Контроллер имеет в себе 12 порогов, которые тоже разбиты по группам. Первые 5 порогов — это районы слабого торможения, следующие 3 или 4 — это торможение с АБС. Последние предназначены при перегрузке в 1G. Цены контроллера сравнительно невелики. Как правило, они зависят от нагрузки подключения.

Теперь вы знаете, как сделать стоп-сигнал и зачем он нужен. Осталось только выбрать подходящую схему, и можно приступать к его изготовлению.

голоса

Рейтинг статьи

Как заменить лампы габаритных огней на Рено Логан?

Мнемоника является одной из важнейших функциональных систем Renault Logan. Особо значимую роль отыгрывает габаритная сигнальная подсветка. Габаритные огни помогают соседним транспортным средствам аккуратно маневрировать рядом с вашим авто.

Если габаритов нет, то другие участники движения могут не рассчитать размеры транспорта и протаранить край машины. Если сигнальная подсветка начала барахлить, то проводится замена ламп габаритных огней.

Эта процедура несложная, она не отнимет у вас много времени и сил.

Что потребуется для самостоятельного ремонта Renault Logan?

Медицинские перчатки (одеваются при обращении с новыми лампочками)
Лампочки габаритного света W5W (4 шт) (как на фото)
Отвертка с крестовой головкой (для съема задних габаритов)

Обратите внимание, что если вы возьметесь за стекло лампы сальными или грязными пальцами, то освещение выйдет из строя в 5-10 раз быстрее, чем указано в заявленном сроке службы. Поэтому, достаем лампы из упаковок и устанавливаем их строго в медицинских перчатках

Теперь переходим к нашему Рено Логан, замена лампы осуществляется с передней стороны, а затем с задней.

Материал по теме: Как проверить диодный мост генератора на Вазе. Несколько способов проверки

Замена габаритных огней спереди

Откидываем клемму от аккумулятора
Влазим рукой изнутри капота в блок-фару и пытаемся нащупать патрон с габаритной лампочкой (он находится сразу под ближним/дальним светом)

Выкручиваем патрон против часовой стрелки. Для этого нужно сделать поворот патрона на 90°
Выдергивем перегоревшую лампочку, одеваем перчатки и в них достаем новую лампочку из упаковки и вставляем её на место изношенной

Крайне желательно, чтобы была проведена замена лампочки в Логане в передней фаре и с обратной стороны.

Кстати, вот и видео инструкция:

Замена габаритных огней сзади

Отсоединяем клемники на аккумуляторе
Отгибаем обшивку багажника (в районе фар)

Выдергиваем разъем питания фары

Выкручиваем отверткой верхний и нижний крепеж

Обратите внимание, что когда осуществляется замена ламп габаритных огней на Логан II (2016 года выпуска), там вместо саморезов установлены пластиковые зажимы, их нужно выкручивать руками
Извлекаем блок-фару

Меняем сгоревшую лампочку. Для этого нужно немного надавить на лампочку и слегка её провернуть. Достаем изношенную лампу и вставляем новую (надавили и провернули)
Ставим блок-фару на место
Обслуживая Рено Логан, замена лампы должна осуществляться сразу с дух сторон

Ознакомьтесь с видео-уроком, как заменить заднюю лампочку:

Материал по теме: Как заменить воздушный фильтр на Лада Лагрус

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Что делать Если один или несколько стоп сигналов не работают

Если хотя бы один стоп-сигнал работает, а один или два других — нет, устранение неполадок относительно легче, чем устранение неисправностей в цепи, где ни один из индикаторов не работает.

1. Если работают только какойто стоп-сигнал или два нижних, сначала проверьте предохранители цепи. На некоторых моделях транспортных средств предусмотрен предохранитель для двух нижних стоп-сигналов и еще один для третьего фонаря. Затем продолжите выполнять следующие шаги.

2. Проверьте состояние лампочек. На некоторых автомобилях вы можете получить доступ к лампам через багажник или отвинтив винты вокруг объектива. 3. Снимите лампочку, в соответствии с системой снятия именно на вашем автомобиле, как снять ту или иную лампу автомобиля можно найти либо в руководстве к авто либо в видеоролики и инструкции в сети интернет.

4. Изучите каждую лампочку. Если лампочка потемнела, скорее всего, сама лампочка вышла из строя и ее просто необходимо заменить. Кроме того, убедитесь, что нити в хорошем состоянии (не сломаны и не сожжены). В противном случае замените лампочку (и). Если вам нужно заменить лампочку, установите лампу того же типа и мощности. Обратитесь к руководству по эксплуатации вашего автомобиля или ремонту автомобиля. Вы также можете взять неисправную лампу с собой в магазин автозапчастей, чтобы сопоставить ее с новой.

5. Если лампочки выглядят нормально, используйте цифровой мультиметр (DMM) для проверки напряжения в розетке:

Установите мультиметр на постоянное напряжение и нажмите кончик красного провода на один из контактов в розетке, а черный провод — на стенку розетки (имеется ввиду патрон в который садится лампа)
Попросите помощника нажать педаль тормоза.
Если есть напряжение, скорее всего, у вас плохая лампочка

Если напряжения нет, повторите тест, но на этот раз подключите черный измерительный провод к заземлению шасси (обратите внимание на неокрашенную металлическую поверхность, болт или кронштейн).
Если напряжение есть, проверьте наличие плохого заземления на розетке (перейдите к следующему шагу).

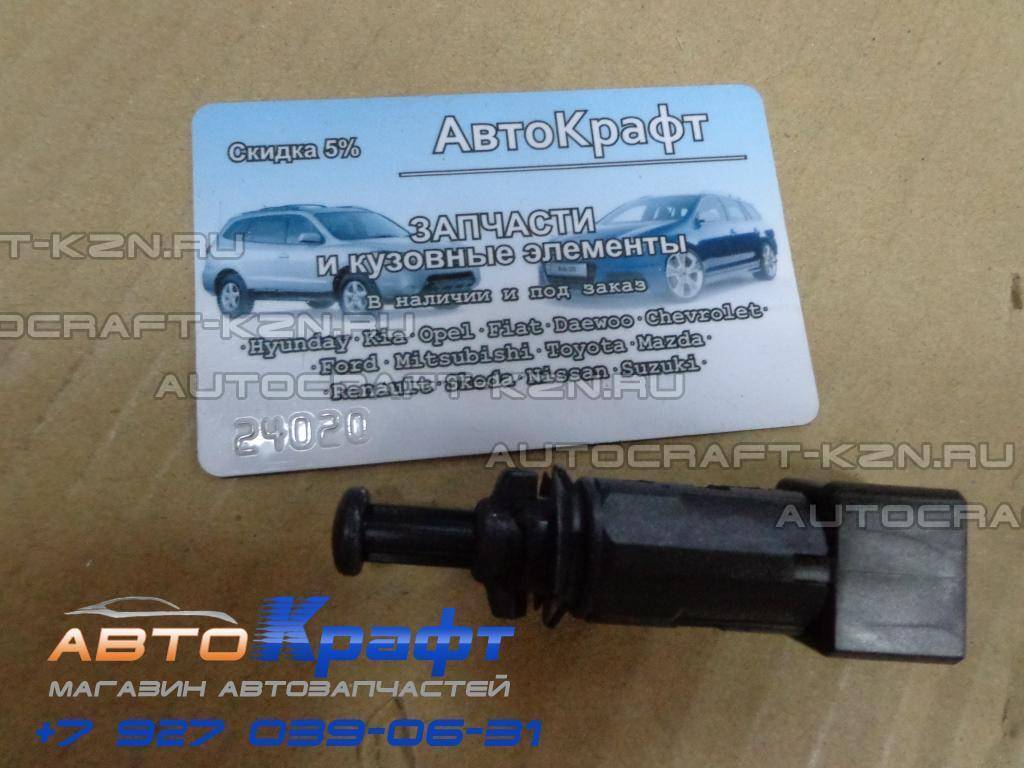

Если напряжение по-прежнему отсутствует, проверьте разъем лампы на наличие коррозии, ослабленных проводов и состояния. Также проверьте, не поврежден ли провод электропитания между розеткой и выключателем стоп-сигнала.
При необходимости удалите коррозию с помощью проволочной щетки.

Чтобы проверить заземление в патроне лампы:

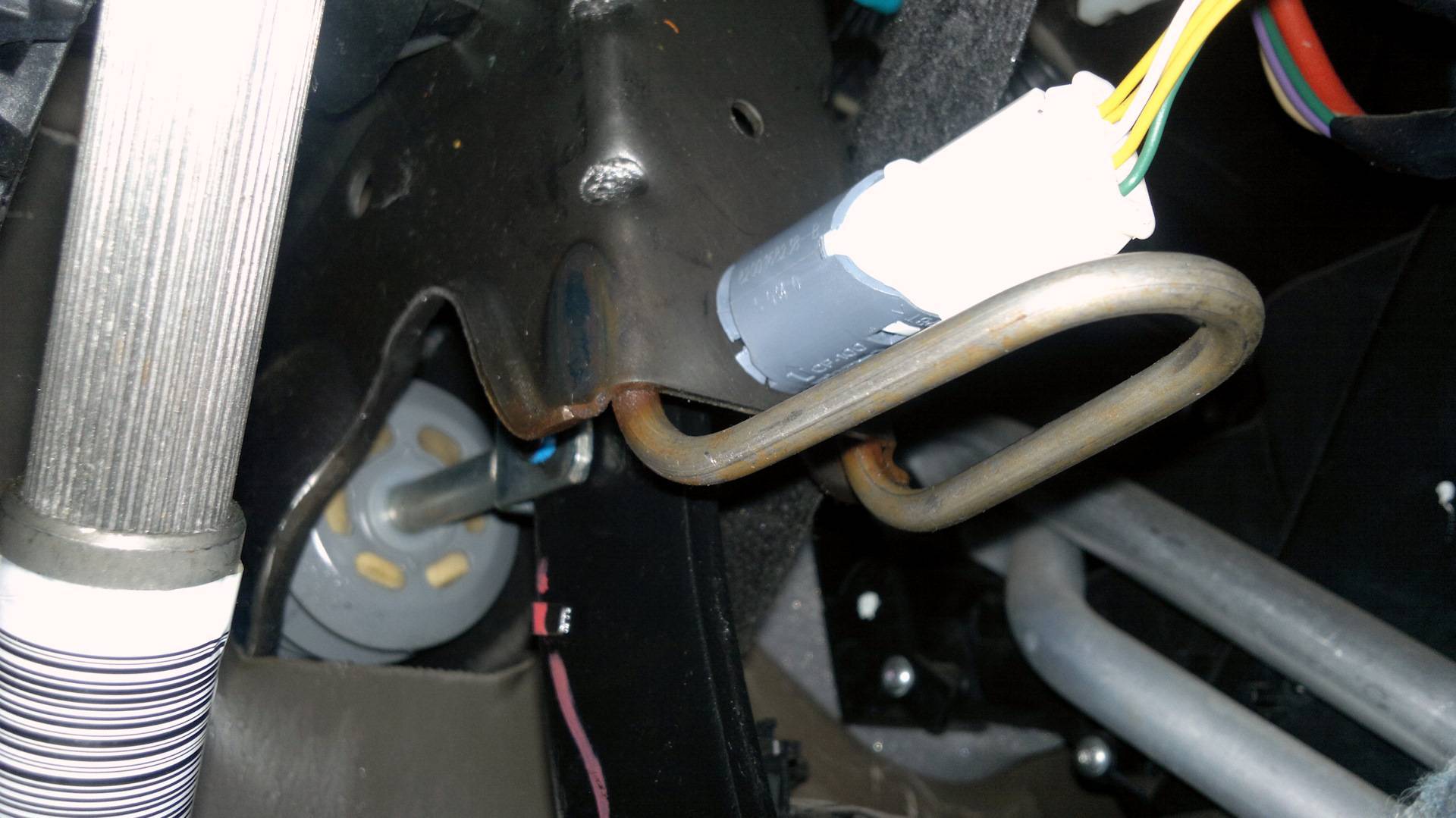

Подсоедините проволочную перемычку между стороной заземления розетки и надежным заземлением корпуса при этом лампочку вкрутите в патрон и нажмите педаль тормоза (или используйте перемычку на электрическом разъеме выключателя стоп-сигнала).
Если лампочка загорается, отремонтируйте разъем заземления.
Если лампа по-прежнему не работает, найдите разрыв между проводом, который переносит ток от стоп-сигнала к выключателю стоп-сигнала.

Пример того, как плохой провод может вызвать сбой одного или нескольких стоп-сигналов, смотрите в следующем видео.

Стоп-сигналы могут выйти из строя, оставаясь включенным все время.

Что делать, если не горит лампочка стоп-сигнала

Порядок устранения неисправности определяется исходя из признаков поломки, которые дают возможность мастеру найти место повреждения. Рассмотрим основные варианты ситуаций, когда не горит лампочка стоп-сигнала.
