Карманная диагностика Vgate iCar 3 + FAP Citroen/Peugeot
Запись опубликована shadim · 14 октября 2017
Всем привет.Сегодня запись о том как я расширил возможности походно-карманной диагоностики.Всё это время в бардачке я возил «дешманский» клон ELM327, который в основном был нужен считать ошибку и, при необходимости её стереть. Пользовался для этого программой Torque, в которой можно было еще просмотреть кое-какие не очень нужные параметры.Наткнулся в Google Play на программу FAPlite Citroen/Peugeot OBD2, которая специально разработана для Citroen и Peugeot.
Я поддался этому гипнозу, но как выяснилось, что для этой программы простенький ELM327 не подходит, т.к. функционал урезан до минимума.
Слева старый ELM, справа Vgate iCar3
В БЖ PavelN02 я нашел почти все ответы, на мои вопросы. Был заказан на Aliexpress адаптор OBD2 Vgate iCar 3 за 10$. Но вот программу купить пришлось повозится, т.к. она продаётся только на Amazon.com и при этом в смартфон нужно установить приложение Amazon Underground. Дальше регистрация и т.д. Единственное — дело осложняется отсутствием русского языка и своими заморочками приложения и сайта.
Все этапы были пройдены, праздное любопытство и желание «ХОЧУ КАК У НЕГО» сделали своё дело.Возможности программы можно увидеть на скриншотах и видео.
Показывает коррекции форсунок, положение ЕГР, давления воздуха, нажатия на педали тормоза, сцепления, позицию педали газа, заряд батареи, напряжение на верхней и нижней лямбде, состояние фаз впускного и выпускного РВ и многое другое.
Ошибки считываются автоматически при запуске программы и в процессе работы с расшифровкой именно по базе Peugeot/Ситроен и тут же их можно стереть.
Программа только на английском языке, хотя тем кто немного знаком с диагностикой это особых проблем не доставит, но всё таки я заморочился и сделал небольшой мануал-перевод, для облегчения привыкания к программе:
Источник
Как на пежо и ситроенах правильно снимать и ставить аккумулятор
ИНФОРМАЦИЯ О BSI
Блок BSI
Введение
В настоящее время есть различные BSI для каждой модели, которые производит Ситроен. Хотя блоки различны, они используют одинаковые коннекторы и многие контакты имеют одинаковое назначение.
BSI — это компьютер похожий на обычный PC, который мы имеем дома. Помните о том, что при отключении и подключении питания BSI необходимо выполнять определенные процедуры, чтобы избежать повреждения кода программного обеспечения и потери настроек и данных.
Несоблюдение этих простых правил может привести к потере конфигурации или выходу из строя BSI. Восстановление может оказаться очень дорогостоящим и трудоёмким.
Активность BSI
BSI может быть активирован при включении определенных функций — ключом с дистанционным управлением, открытой дверью или включенным радио. В этом случае Блок (BSI) немедленно переключается на полный рабочий режим.
При выключении зажигания Блок продолжает работать 2 минуты и затем переключается в спящий режим ‘Standby’/’Power Save’ в течение следующей минуты. В этом случае он потребляет ток около 0.02A (20мА). Однако, если водитель включил какое либо оборудование, то BSI работает в течение 30 минут в режиме Economy Mode.
Любое обесточивание BSI в активном состоянии, может вызвать проблемы, упомянутые во введении.
Чтобы этого не случилось запомните «Правило трех минут»!
Отключение АКБ (Правило трех минут)
Всякий раз, когда требуется отключение АКБ (аккумуляторная батарея), необходимо выключить все подсветки салона и прочее оборудование, закрыть все двери и опустить стекло водителя (чтобы был доступ в салон через него).
Выключите зажигание и выньте ключ из замка зажигания, а также отключите DIAG 2000 от сервисного разъема, если он подключен.
Ждите полные 3 минуты прежде, чем отключить батарею (по прошествии трех минут можно услышать щелчок реле питания Блока).
BSI нужно позволить заснуть, то есть перейти в Economy Mode. Не управляйте никаким оборудованием в это время. Помните, даже открытие капота разбудит BSI на автомобиле, оснащенном сигнализацией или освещением подкапотного пространства.
Если АКБ находится под капотом, сначала откройте капот. У Пежо 807 можно отключить АКБ через окно водителя, только сперва откройте к ней доступ открыв покрытие пола.
Всегда отключайте DIAG 2000, поскольку BSI не засыпает, когда подключен диагностический компьютер. Убедитесь в том, что дистанционный ключ от такой же модели Пежо не используется около Вашего автомобиля, поскольку это также может разбудить BSI.
Подключение АКБ
Вы должны всегда выполнять следующую процедуру при подключении АКБ, называемую ‘Мягкой Перезагрузкой’ (Soft Reboot), чтобы минимизировать возможность повреждения BSI.
Убудитесь, что процедура отключения АКБ соблюдена, и что все функции BSI были выключены с открытым окном водителя.
Закройте все двери на транспортном средстве.
Извлеките ключ из замка зажигания.
Подключите АКБ.
Ждите 10 секунд.
Включите фары через окно водителя. Вы услышите звук ‘Бом’.
Включите зажигание, произойдет активация и проверка систем автомобиля.
После подключения батареи: Если функция автомобиля, управляемая BSI, например, подсветка салона, включена, то есть возможность сбоя или повреждения конфигурации и программы BSI.
Рубрика: Советы специалистов
Общие сведения
Рис. 1.112. Моторный отсек (бензиновый двигатель 1,1 и 1,4 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина Рис. 1.113. Моторный отсек (бензиновый двигатель 1,6 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.114. Моторный отсек (бензиновый двигатель 2,0 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.115. Моторный отсек (дизельный двигатель 1,4 л HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — топливоподкачивающий насос; 4 — воздушный фильтр; 5 — горловина бачка тормозной жидкости; 6 — аккумуляторная батарея; 7 — расширительный бачок системы охлаждения; 8 — масляный щуп; 9 — маслоналивная горловина
Рис. 1.116. Моторный отсек (дизельный двигатель 1,9 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.117. Моторный отсек (дизельный двигатель 2,0 л, HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Данный раздел составлен на основе требований по обслуживанию, предъявляемых предприятием — изготовителем автомобиля, и направлен на то, чтобы помочь владельцу автомобиля грамотно обслуживать его и поддерживать в исправном состоянии. При обращении к тому или другому механизму или узлу для проведения работ по ТО необходимо ознакомиться с разделами, посвященными его конструкции, и правилами снятия и установки на автомобиль, изложенными в настоящем руководстве. Это повысит качество проводимых работ и сэкономит время на проведение ТО. Агрегаты, расположенные в моторном отсеке, приведены на рис. 1.112 ,1.113, 1.114, 1.115, 1.116, 1.117.
Конструктивные особенности
Типичные представители Е-класса имеют задний или полный привод. Peugeot 607 бывает только переднеприводным. В зависимости от года выпуска и типа двигателя предлагалась 5-ти или 6-ступенчатая механика и 4-х, 5-ти или 6-скоростной автомат.
На передней оси работают стойки Макферсон, а на задней – многорычажная конструкция. Примечательно, что топ-версии имели электронно-управляемые амортизаторы с изменяемыми характеристиками демпфирования.
Сдержанный и элегантный интерьер не в состоянии скрыть своего возраста. С одной стороны – отличные кресла и превосходная шумоизоляция. С другой – неважная эргономика отдельных решений. Вполне современно выглядит только панель управления кондиционером (после рестайлинга обзавелась большим цветным дисплеем). Кнопки на центральной панели слишком маленькие, расположены далеко от водителя и очень близко друг к другу. После рестайлинга они хоть и стали более удобными, но по прежнему требуют слишком много внимания водителя.
Все реальные (и надуманные) проблемы мотора Peugeot-Citroen
Соплатформенные Citroen C4 первого поколения и Peugeot 307, которые появились в 2004 году, оказались очень удачными машинами и отлично продавались в России. Во многом – благодаря неприхотливым моторам. Но с рестайлингом 2008 года в гамме появился передовой по тем временам двигатель EP6, разработанный совместно с BMW.
Двигатель EP6 – восьмикратный победитель (с 2007 по 2014 год) международного конкурса International Engine Of The Year Awards в номинации «1,4–1,8 литра». Высокотехнологичность мотора заключалась в непосредственном впрыске, системе бездроссельного регулирования Valvetronic от BMW и использовании Twin-Scroll-турбин с одной улиткой и двумя разноразмерными крыльчатками. Всё это обеспечило высоченный КПД и экономичность. На новых BMW и Mini этот мотор уже не увидишь, а вот покупателям автомобилей Citroen, Peugeot или Opel Grandland X он может встретиться.
На вторичном рынке распространены турбоверсии THP (150 и 156 л.с.), а также атмосферный VTi (120 л.с.).
На волне доверия к французским маркам многие впоследствии пересели на Peugeot 308 и Citroen C4 второй генерации, в моторной линейке которых уже главенствовал EP6. И он подпортил репутацию французского концерна, так как имел массу конструктивных недостатков, часто приводивших к серьезным поломкам и дорогостоящему ремонту. Не в восторге от мотора были и владельцы автомобилей других марок, на которые он устанавливался, в том числе BMW первой серии (116i, 118i), Mini One/Cooper и других.
Первые версии мотора EP6 вживую уже сложно встретить, поэтому поговорим о периоде с 2011 года – тогда двигатель существенно модернизировали, заточив под эконормы Евро‑5. Но надежнее он при этом не стал. Родовых болячек две: образование нагара на клапанах и растяжение цепи ГРМ.
Предохранители и реле под капотом

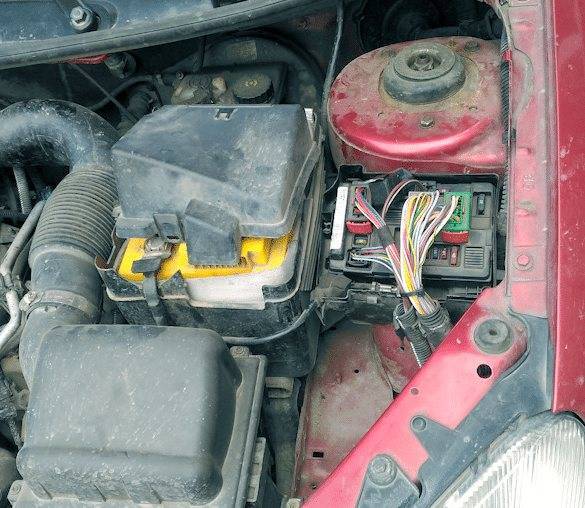

Основной блок находится в моторном отсеке с левой стороны.
Вариант 1 (до 2002 г.в.)

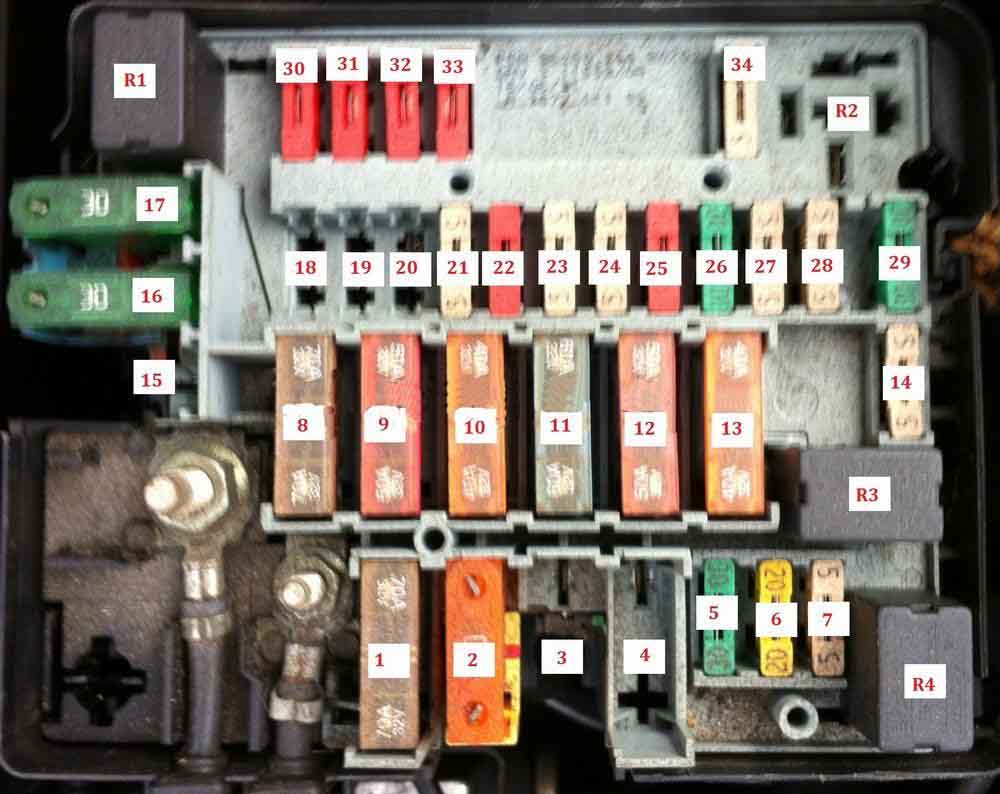

Фото-схема
Описание
| R1 | Реле противотуманных фар |
| R2 | Реле насоса воздуха (AIR) |
| R3 | Реле управления двигателем |
| R4 | Реле звукового сигнала |
| F1 | (70A) Многофункциональный модуль управления |
| F2 | (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя |
| F3 | (70A) Подогреватель охлаждающей жидкости двигателя-HDi |
| F4 | — |
| F5 | (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари |
| F6 | (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений |
| F7 | (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током) |
| F8 | (70A) Блок предохранителей |
| F9 | (50A) Многофункциональный модуль управления |
| F10 | (40A) Переключатель света |
| F11 | (60A) Блок предохранителей |
| F12 | (50A) переключатель зажигания |
| F13 | (40A) переключатель зажигания |
| F14 | (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар |
| F15 | — |
| F16 | (30A) Антиблокировочная система (ABS) |
| F17 | (30A) Антиблокировочная система (ABS) |
| F18 | (20A) Омыватели фар — некоторые модели |
| F19 | — |
| F20 | (15A) Топливный подогреватель-HDi некоторые модели |
| F21 | (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ |
| F22 | (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели |
| F23 | (5A) Антиблокировочная система (ABS) |
| F24 | (5A) Управление двигателем, реле таймера свечи накаливания |
| F25 | (10A) Топливный насос, переключатель инерционного отключения топлива (IFS) |
| F26 | (10A / 30A) Управление двигателем, топливный насос |
| F27 | (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT) |
| F28 | (5A) Нагреватель корпуса дроссельной заслонки |
| F29 | (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR) |
| F30 | (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой |
| F31 | (10A) Передняя противотуманная фара слева |
| F32 | (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS) |
| F33 | (10A) Автоматическая коробка передач (AT) |
| F34 | (5A / 15A) Управление двигателем |
Вариант 2 (с 2002 г.в.)
В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.
Таблица с обозначением
| 1 | 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя |
| 2 | 15А Электромагнитный клапан абсорбера, топливный насос |
| 3 | 10А Компьютер АБС |
| 4 | 10А Компьютер автоматической коробки передач, компьютер двигателя |
| 5 | Не используется |
| 7 | 20А Насос омывателя фар |
| 8 | 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя |
| 9 | 15АЛевая фара ближнего света |
| 10 | 15А Правая фара ближнего света |
| 11 | 10А Левая фара дальнего света |
| 12 | 15А Правая фара дальнего света |
| 13 | 15А Звуковые сигналы |
| 14 | 10А Насосы омывателей ветрового и заднего стекол |
| 15 | 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки |
| 16 | 30А Реле компрессора |
| 17 | 30А Максимальная и малая скорости работы стеклоочистителя |
| 18 | 40А Электровентилятор системы отопления и вентиляции |
Некоторые реле находятся внутри блока.
Реле бензонасоса
Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.
Макси предохранители
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Описание
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства
Расшифровка ошибок Р000b и Р000а на Пежо 308 и Ситроен С4
Чтобы добраться до расшифровки кода ошибки Р000b и Р000а, необходимо для начала его прочитать, а это можно сделать либо в сервисном центре, либо самостоятельно, имея сканер ОBDII хотя бы Elm327 или любой другой сканер Interface Supports all OBDII protocols
Система изменения фаз газораспределения
Каждый из этих двигателей оборудован системой управления фазами газораспределения. Система нужна для того, чтобы увеличивать или сохранять мощность и крутящий момент в определенных режимах работы двигателя. Дело в том, что газы на выпуске и смесь на впуске покидает и поступает в камеру сгорания только тогда, когда распредвал откроет впускной или выпускной клапан. В некоторых режимах эффективность наполнения камеры сгорания страдает из-за паразитных резонансов.
Как работает система регулировки фаз газораспределения
Именно поэтому появилась необходимость «доворачивать» распредвал до нужного угла, чтобы в реальном времени регулировать углы фаз газораспределения. На двигателях Пежо 308, Ситроен С4 и многих других моторах установлена недорогая, но эффективная система изменения фаз i-VTEC (Intelligent Variable Valve Timing and Lift Electronic Control), которая регулирует угол поворота одного из распредвалов с помощью давления масла, а контролируют это давление два клапана — клапан регулировки фаз на впуске и такой же на выпуске.
Интересное по теме: Топ 10 самых выносливых автомобилей с пробегом 100 000 км на 2021 г
Диаграмма изменения фаз ГРМ
Принцип работы клапана фаз газораспределения прост. Он контролирует давление масла, пропуская его через себя, по сигналу электронного блока управления, который в реальном времени принимает решение о том, насколько нужно довернуть распредвал для оптимального наполнения камеры сгорания. Клапан регулирует подачу масла на фазовращатель по сигналу с ЭБУ, поэтому любой сбой, некорректный сигнал или его отсутствие тут же приводят к тому, что на панели приборов загорается Check Engine, а при сканировании системы выбивает ошибки:
Код неисправности Р000b при выходе из строя электромагнитного клапана на выпуске.
- Ошибка Р000а — при неисправностях впускного клапана фаз газораспределения.
Сервисное сообщения с беспроводного сканера OBDII
Диагностика системы
Итак, электронный блок вывел на дисплей код «p0087». Сначала нужно определить, с каким из элементов возникли проблемы.
Проводка
Первым, что можно сделать – проверить соединения проводки, подходящей к элементам топливной системы. Возможно, что какой-то из проводов окислился или оборвался.
Если с проводкой все нормально, а зачистка клемм к результатам не привела, следует проверить один за одним все элементы топливной системы.
Топливный насос
Сначала производится проверка состояния топливного насоса. Одной из причин появления такой неисправности является сильное засорение топливного фильтра, из-за чего насос не способен обеспечить должную производительность.
На СТО топливный насос могут проверить при помощи манометра, какое он давление создает.
Топливные магистрали
Если насос подозрений не вызывает, следующими проверяются топливные магистрали на наличие подтеков.
Проверяются как магистрали, так и штуцера, которыми они подсоединяются к элементам системы.
Во время этой проверки стоит поинтересоваться состоянием топливного фильтра тонкой очистки.
После проверки магистралей диагностируют состояние датчика и клапана давления, установленные на рампе.
ТНВД
На дизельных авто следующим проверяется топливный насос высокого давления (ТНВД), а у инжекторных бензиновых автомобилей бензонасос высокого давления.
В бензиновых автомобилях с системами FSI, GDI и ряде других (все, что с непосредственным впрыском) оснащаются двумя насосами — небольшого давления (тот который размещается в баке), а также насосом высокого давления (размещается возле ГБЦ, поскольку привод у него от распредвала). В тексте выше речь идет про бензиновый насос высокого давления, который находится возле распредвала.
Но эту проверку выполнить самому невозможно, поскольку продиагностировать его можно только на специальном стенде.
Также читайте про то как делать ремонт топливного насоса автомобиля.
Форсунки
Последними проверяются форсунки. Они могут не удерживать топливо, и оно постоянно будет поступать в цилиндры, при этом нужное давление топлива удерживаться не будет.
Но топливные форсунки тоже проверяются на специальном стенде.
Таким способом можно выявить элемент, который стал причиной появления такой неисправности.
Распространенные причины ошибки p0087 у разных типов автомобилей
Это описана полная проверка топливной системы для выявления причины появления кода ошибки p0087. Однако не всегда требуется полная проверка системы.
У каждой автомобильной марки, будь то Форд, Ситроен, Ауди или Пежо, в топливной системе есть слабые места, особенно это касается дизелей и инжекторов с непосредственным впрыском.
Одним из самых слабых мест является ТНВД, а также его привод, в частности, толкатель, и большинство случаев возникновения падения давления в рампе связано с этим узлом.
У авто, не оснащенных такой топливной системой, виной появления кода p0087 часто является датчик давления топлива в рампе, а также проводка, идущая к нему.
История модели
В 90-е годы представителем Пежо в сегменте премиум класса был 605-ой, который издалека можно было легко принять за маленький 405-ый. В 1999 году французы показали совершенно новую модель Peugeot 607. Оригинальный дизайн уже нельзя было ни с чем спутать. В 2000 году в салоны попали первые экземпляры флагманского седана, а через два года в линейке моторов появился вариант с 2-литровым турбодизелем семейства HDi.
В 2004 году 607-ой пережил фейслифтинг. Внешние изменения малозначительны: слегка модифицировали передний бампер, окрасили в цвет кузова боковые молдинги, появились новые детали в решетке радиатора и подкорректировали оптику. Тогда же под капотом оказался 6-цилиндровый дизель семейства HDi разработки PSA. С тех пор Пежо 607 выпускался в неизменном виде вплоть до 2010 года.
Зачем нужен ПИН-код на ПЕЖО (Ситроен)
Так выглядит карта с ПИН-кодом. Должна выдаваться дилером покупателю при продаже автомобиля.
Чтобы прописать новый ключ нужен ПИН-код. Его выдают вместе с автомобилем при покупке, такая серебристая бумажка как лотерейный билетик. Вскрыть в случае крайней нужды! Нашёл человека со сканером, дело за малым, купить на Али ключ и узнать ПИН-код. Началось веселье!
Дилер Пежо А.С.Авто в Волгограде — лучше не связываться!
Скрин дилерского центра А.С. авто в Волгограде.
Сначала они хотели 1500 рублей + прошивка ключа, но после моего звонка на горячую линию ПЕЖО пошли на принцип. Перезвонили мне, пофигистичным голоском сказали, что ничего делать не будут. При этом Валерий (по-моему это имя) жевал какой-то бутерброд.
Для сравнения восстановить ПИН-код в Ростове стоит 600 рублей. Но дать ПИН-код не так выгодно, чем сделать обычный ключ.
Начинаем войну
Телефон обратной связи с сайта Пежо.
Там одна девочка, бедная Диана , отдувается за всю компанию, ей бы Оскара надо дать, так искренне удивлялась что мне никто не звонил и проблема не решена. Казалось ночами плачет горькими слезами за тех, кто ей звонил.
Итак, две недели, 5 звонков, ни к чему не привели. Постоянно обещают разобраться в проблеме в течении двух рабочих дней. Передают информацию начальству, в главный офис в Москве. В общем отговорки.
Скрин первого обращения в группе.
В группе ответили через 5 дней после обращения. 29 апреля я писал, ответили 4 мая. Ну спишем на праздники. Но у человека же нервы!
Тогда они пошевелились, спросили данные мои, сфоткал им ПТС и права. Отправил. Ну и где-то через неделю получил свой ПИН-код на почту. Бонусом было то, что получил его нахаляву. Правда всё это заняло около трёх недель в общей сложности.
Алгоритм действий
- Звоним на горячую линию, точно описываем ситуацию. Когда звонили, кто ответил, что сказал.
- Ждём три дня, в этот период перезванивает дилер и говорит, что ему всё-равно, только в мягкой форме.
- Пишем запрос в службу клиентской поддержки:: http://peugeot-ru-ru.custhelp.com/app/ask Ответить они должны на e-mail поэтому указываем верный.
- Дублируем ситуацию в группе вконтакте: https://vk.com/peugeotrussia в темах: Вопросы и пожелания по работе дилеров, Проблемы/вопросы/комментарии.
- Я ещё названивал на горячую линию.
В заключении
Если что-то пошло не так, как планировалось, можно прибегнуть к более дорогому способу. А именно – обращение в сервисный центр. Там ситуация решается с помощью диагностики и специального программного обеспечения.
Главная » Разное » Адаптация дроссельной заслонки пежо 308Дроссельная заслонка (ДЗ) – ответственный узел в топливной системе автомобиля. В её обязанности входит дозирование поступающего воздуха для правильного образования воздушно-бензиновой смеси. Это своеобразный клапан между воздушным фильтром и коллектором впуска.
Снятие дросселя на двигателе EP6
- Электрический разъем
- Дроссельная заслонка
- Саморезы крепления с головкой Торекс 30
- Фиксатор
- Трубка сбора паров топлива
- Первым делом откручиваем хомут на впускном патрубке у резонатора, далее откручиваем сам патрубок ключом на десять и снимаем его.
- Необходимо открутить болт крепления воздушного корпуса от клапанной крышки
- Теперь весь корпус воздушного фильтра нужно с небольшим усилием приподнять вверх и отвести в сторону аккумулятора, сняв его с направляющих и патрубка дросселя.
- Следующим этапом откручиваем хомут воздушного патрубка дросселя и так же его извлекаем.
- Отключаем шланги возврата картерных газов и трубку сбора паров топлива
- Вывинчиваем 3 длинных самореза, отключаем разъем и снимаем заслонку.
- Собираем все согласно обратной последовательности.
В целом на этом моторе дроссель играет не главную роль, он здесь лишь вспомогательный механизм который работает лишь в экстренных случаях, таких как аварийный режим двигателя, так как впуск воздуха здесь регулируется специальным механизмом подъема клапанов с помощью промежуточного распределительного вала в головке блока.
С моторами EP6DT все чуть сложнее из за интеркулера и его крепления.
В этих моторах снимать корпус воздушного фильтра не нужно, необходимо снять только патрубок от интеркулера (радиатора охлаждения впускного воздуха)Снизу за двигателем воздушный патрубок соединен с дроссельным узлом, хомутом который снабжен головкой на восемь для удобства откручивания.
Если вам понадобилось снять натяжитель цепи, то на двигателе EP6DT, дроссель снимать не требуется как на EP6. Промывку дроссельного узла лучше всего делать очистителем тормозов, он хорошо разъедает закоксовывания и нагар.
Источник
Sagem S2000. Идентификация
ЭБУ, с которого мы начнём, Sagem S2000, устанавливался на автомобили Citroen и Peugeot:
- Citroen Berlingo M49 2000-2001 с двигателем KFW TU3JP
- Citroen C5 I 2001-2004 VAN с двигателем 6FZ EW7J4
- Citroen Saxo II 2000-2003 с двигателем KFW TU3JP
- Citroen Xsara II 2000-2006 с двигателем KFW TU3JP
- Peugeot 106 1996-2004 с двигателем KFW TU3JP
- Peugeot 206 2001-. с двигателем KFW TU3JP
- Peugeot 306 1998-2003 с двигателем KFW TU3JP
- Peugeot 307 2001-2005 VAN с двигателем KFW TU3JP
- Peugeot 406 1997-2003 с двигателем 6FZ EW7J4
- Peugeot Partner M49 1996-2002 с двигателем KFW TU3JP
Внешние признаки Sagem S2000
Глядя на этот тип ЭБУ Sagem и его стикеры (наклейки), нужно обратить внимание на номер HOM: S2000-2B — вместо «2B» может быть любое цифро-буквенное значение, а «S2000» говорит о том, что блок относится к самому первому типу этих блоков. В технической документации PSA их так и называют Sagem S2000 (иногда можно встретить обозначение Sagem S2000P)
Три разъёма этого ЭБУ, содержат 84 контакта, в три ряда — 24х36х24. Верхний ряд контактов (A4. H4, A1. M1 и A1. H1) отсутствует. Это отличительная черта ЭБУ автомобилей, которые оснащены дроссельной заслонкой с механическим приводом (педаль газа и дроссель соединены тросиком).
Если открутить заднюю крышку ЭБУ, можно увидеть полностью залитую компаундом, плату. Из компаунда будет выступать электролитический конденсатор. Так вот на первых блоках Sagem S2000, он расположен там, где показано на фотографии выше.
Peugeot 206 1.4 HDI › Бортжурнал › (Решено) Lexia V3 PP2000
Доброго времени суток.
Update 10.21.18
Проблема решена обновлением версии Diagbox c 7.02 до 7.66. Провел диагностику:
И самое главное, включил ПТФ:
Запись удалять не буду, может кому-то пригодится.
Столкнулся с следующей проблемой: Лексия не читает мой Пыж, при тестировании видит только ДВС и эйрбэг. Форумы пишут что на немультиплексных Пыжах (мой случай), почти все модули работают через K-line шину, не CAN. Окей, но что с этим дальше делать.
Важно
Вчера без проблем прочитал Citroen C4 1.6HDI 2006г.
Конфигурация:
Peugeot 206 1.4HDI 2005г. Windows 7 SP1 32bit на локалке Diagbox V7.02 Шнур V4.3 Ревизия С
Прошу вашей помощи, необходимо подружить машину с Лексией. Заранее спасибо.
Как устранить или сбросить код неисправности P0346
Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0346:
- Проверьте, чтобы проводка не была проложена слишком близко к вторичным компонентам зажигания (катушки, провода свечи зажигания и т.д.).
- Визуально проверьте проводку датчика на наличие следов горения, обесцвечивания, указывающих на плавление или износ.
- Осмотрите датчик распредвала на предмет повреждений.
- Внимательно осмотрите колесо реле через отверстие датчика распределительного вала (по возможности) на наличие недостающих зубьев или повреждений.
- Если редуктор не виден снаружи двигателя, то визуальный контроль можно провести только путем снятия кулачкового вала или впускного коллектора (в зависимости от конструкции двигателя).
- Когда выполнены все пункты, а ошибка не ушла, то замените датчик. В большинстве случаев это решит проблему.
Часто замена датчика исправляет код с ошибкой P0346, но не обязательно
Поэтому важно сделать проверку всех пунктов
Диагностика и решение проблем
Датчик положения распределительного вала – это электронное устройство, используемое в двигателе для регистрации частоты вращения распредвала. Эта информация используется модулем управления двигателем (ECM) для управления зажиганием и впрыском топлива.
Датчик положения обнаруживает положение распредвала для идентификации конкретного цилиндра и положение поршня. Система датчиков состоит из вращающейся части, обычно диска, и статической части, фактического датчика.
При работающем двигателе, высокая и низкая части зубьев изменяют зазор с датчиком. Изменение зазора вызывает изменение магнитного поля вблизи датчика. Изменение магнитного поля вызывает изменение напряжения на датчике.
Когда система датчиков положения коленчатого вала (POS) перестает работать. Датчик положения распределительного вала обеспечивает различное управление частями двигателя, используя тактовые сигналы идентификации цилиндров.
Sagem S2000. Распиновка, Boot-пин и подключение к блоку
Начнём пожалуй с расположения микросхемы EEPROM-памяти. К примеру, если вам нужно добраться до неё, не отмывая всю плату.
Согласно мануалу от Ecuvonix, у этого блока управления, место расположения микросхемы Version 1 (всего существует три варианта). Нужно убрать компаунд, с области, выделенной пунктирной линией.
Теперь о подключении ЭБУ Sagem S2000 на столе, тут есть на что обратить внимание
Справочные материалы от Alientech KTAG
Мануал подключения к ЭБУ Sagem S2000, от Alientech, оправляет нас к изучению 599-го семейства, прибора KTAG:
- Citroen Saxo 2000 1.4 8v VTS KFX (TU3JP) — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 106 S2 2000 1.4i 8v KFW — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 206 T1 2000 1.4 KFW — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 206 T1 2000 1.4i KFW Petrol Euro 2 — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 206 T1 2001 1.4i KFW Euro 3 — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 307 2001 1.4 8v KFW (TU3JP) — ECM Sagem S2000 Boot(ST) — Family 599
