Оригинал
Ремень, позиционируемый как оригинальный, требуется реже менять. Обычно он имеет больший ресурс, вероятность его обрыва раньше срока крайне мала
Важно лишь помнить – в продаже представлено множество подделок. Важно внимательно ознакомиться с признаками таковых
Избегать покупки некачественного товара.
| Наименование | Артикул | Цена, рублей |
| Power Grip (оригинал) | 130C17529R. | От 4 800 |
В продаже имеются не только ремни по отдельности. Но и целые комплекты для выполнения работ своими руками. В такой комплект входят ролики, некоторые иные компоненты. Желательно проверять перед покупкой все компоненты. Иногда в магазинах допускают ошибки. В коробке могут присутствовать не те детали. Причем этот факт будет выяснен уже в процессе выполнения работ.
Регламент технического обслуживания Renault Logan 2
Рено Логан второго поколения – это хорошая бюджетная машина. Но, как и за любым автомобилем, за ней нужен уход. Автовладелец должен соблюдать регламент технического обслуживания. А он предписывает регулярное прохождение ТО.
Многие начинающие автовладельцы не знают, как и когда проходить техническое обслуживание, поэтому убивают машину до тех пор, пока она не перестанет ездить.
Поэтому сегодня будет рассказано все подробно о каждом ТО в первые сто тысяч километров для автомобиля Рено Логан 2 поколения.
Перед тем, как автомобиль пробежит 15 000 километров, это черта первого ТО, на 5 тысячах необходимо заменить масло в двигателе, топливный и масляный фильтры.
Это обязательное условие из-за того, что эксплуатация в России двигателя от Рено сама по себе тяжелая. Особенно это можно наблюдать в сельской местности, где автомашине приходится проходить выбоины, терпеть грязь и жару, слякоть и холод.
На первом ТО проверят:
Если потребуется замена воздушного фильтра, то его заменят. Хотя регламентными работами на первом ТО замена не предусматривается. Опять же все зависит от условий эксплуатации.
Дополнительно проверят уровень сезонной жидкости для стеклоочистителя, если нужно, то дольют. По необходимости заменят второе фильтрующее устройство тонкой очистки в салоне. Также опытные механики проверят батарейку в ключах зажигания.
Второе техническое обслуживание проводится на 30 тысячах километрах. Перед ним за 5 или 8 тысяч километров делают еще одну замену смазывающего средства и проверку уровня смазки в АКПП.
ТО 2 предусматривает следующие регламентные работы:
Повторяются все действия, которые были сделаны в первых двух технических обслуживаниях. Проводится данное ТО на 45 000 километрах пробега автомобиля.

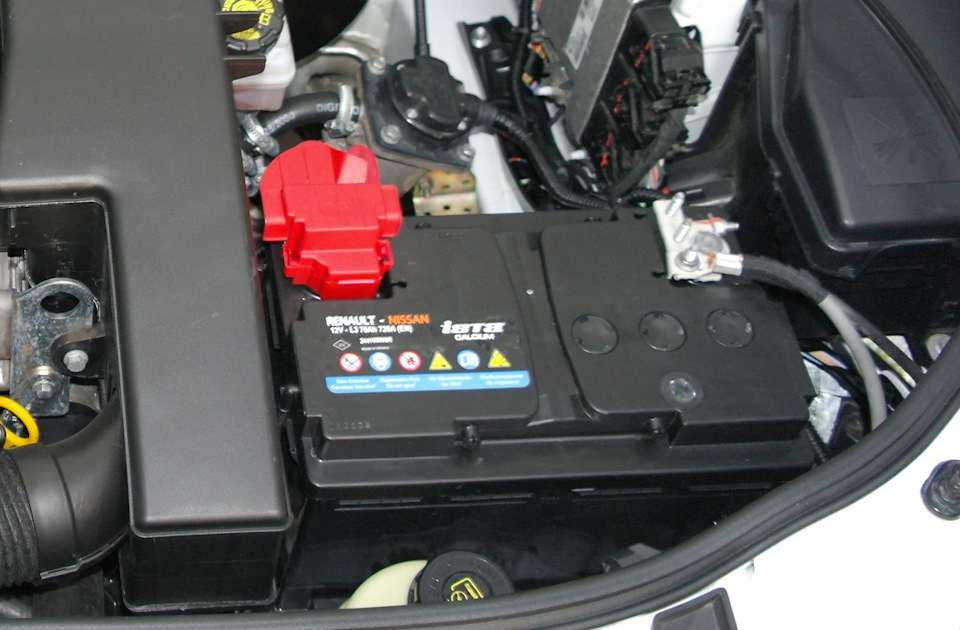

В это время берется на контроль аккумуляторная батарея. Потому что подходит ее эксплуатационный срок. Хотя некоторые АКБ могут служить до 60 тысяч километров и до 100, все же опытные механики советуют не рисковать и при необходимости заменить АКБ ранее, чем она выйдет из строя.

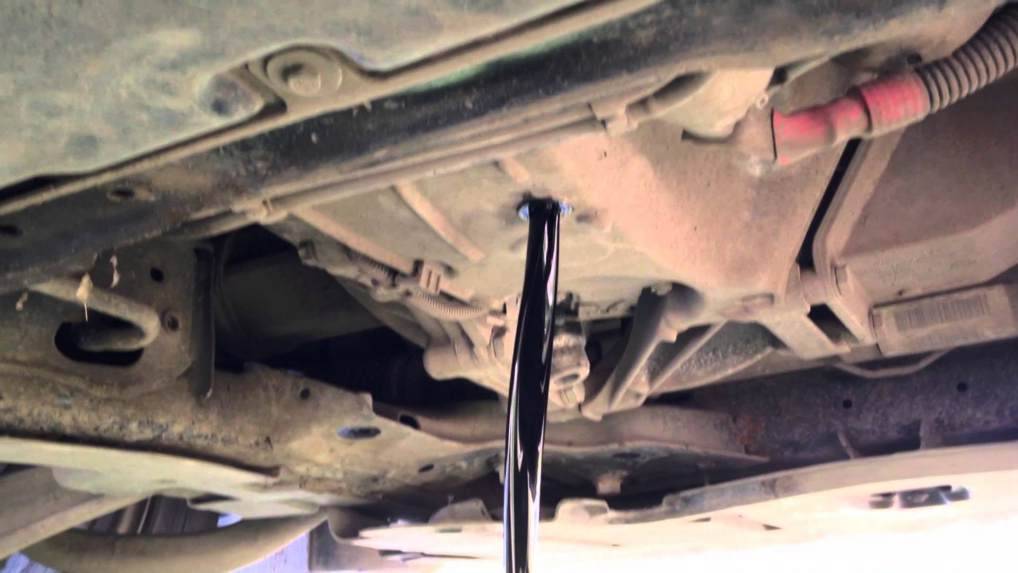

Проверка уровня масла и замена его – тоже обязательные процедуры.
Четвертое техническое обслуживание происходит после пробега в 60 тысяч километров. В это время опытные механики советуют проверить ремень газораспределительного механизма. Если на нем есть сколы, потертости, он проскальзывает во время работы, то рекомендуется провести замену ремня ГРМ.
Внимание! Ремни ГРМ служат до 150 000 километров пробега. Но, если автовладелец часто пользуется агрессивной ездой, «лихачит», то ремень приходится менять заранее
Иначе он выйдет из строя. Порванный ремень может ударом погнуть клапана в двигателе Рено Логан.
Дополнительно проверяют стойки и тяги стабилизатора, втулки и хомуты. Меняют моторное масло, делают частичную замену смазывающего средства в АКПП, РКПП и МКПП, в зависимости от того, как коробка передач установлена в Рено Логан.
Машина прошла более или ровно 75 000 километров. Это долгий и хороший показатель. Двигатель и коробку передач приходится немного подшаманивать, если автовладелец не следил за авто или таксовал.
В основном проверка и ремонт те, которые проводятся в первом, втором, третьем ТО. Дополнительно меняют термостат системы охлаждения, смазывают шрусы, пыльники. Меняют тормозные диски и колодки передний и задние.
При пробеге в 90 000 километров будет уже шестое техническое обслуживание. Если вы следите за автомобилем, вовремя бываете на техническом обслуживании, то проверка пройдет стандартным образом. Возможно, заменят топливный насос, так как к этому времени обычно они выходят из строя. Также подлежит замене прокладка головки блока цилиндров, турбокомпрессор, натяжитель приводного ремня.
Опытные механики в это время меняют смазывающую жидкость в АКПП или механических коробках. Замена проводится полностью с помощью специального аппарата. То есть все масло выкачивается из автомата и заливается новое, затем прокачивается. Коробка передач разбирается, промывается гидроблок и гидротрансформатор. Заменяются съеденные шестерни и фрикционные накладки.
Бывает так, что приходится заменить гидроблок или клапана на нем. Иногда перепрошивают мозги автоматической коробки передач.
Также меняют микросхему и корпус ключей зажигания. Ремень генератора также подлежит замене. На некоторых машинах приходится заменять и генератор.
На остальных технических обслуживаниях скорее всего автовладельцу придется постепенно менять все детали. Опытные механики говорят, что коробки передач в Рено Логан могут прослужить до 300 тысяч километров, а двигателя – 200 тысяч км. В любом случае за их работой необходимо пристально наблюдать, чтобы машина не встала во время поездки по автобану.
Замена ремня ГРМ Рено Дастер, Логан, Сандеро и Лада Ларгус
Ремень ГРМ на шестнадцати клапанном двигателе 1.6 K4M и 1.4 K4J Renault поменяем без специального инструмента…
По регламенту технического обслуживания ТТС проверяет, в каком состояние находится ремень газораспределительного механизма через каждые 15 тысяч километров пробега, а меняют вместе с роликами через каждые 60 тысяч километров либо через четыре года, выбирают, что из них наступит раньше.
Начало замены привода ГРМ
Начнём менять зубчатый приводной ремень, предварительно ослабив колёсные болты правого колеса, приподнимаем машину домкратом и снимаем колесо. Затем демонтировав металлическую защиту двигателя, снизу подкладываем под поддон упор либо домкрат. В арке передней стойки снимаем пластиковую защиту от грязи, которая держится на двух клипсах. Одна маленькая клипса находится на кожухе сверху, а другая снизу типа «ёжика» и его просто выдёргиваем с посадочного места.
Далее открыв капот двигателя, уберём в сторону трубки подвода топлива к рампе, трубку отвода паров бензина и жгут проводки и, отвернём шесть болтов подушки двигателя ключом (на 16).
В арке крыла сверху на кузове крепится поперечный кронштейн, отвернём его верхний болт, а нижний на рычаге немного ослабим и, отогнём верхнюю часть тяги в сторону.
Причины и признаки поломки
Самая частая причина – это естественный износ. Ремни изготавливаются из прочной и относительно эластичной резины. Материал при работе мотора постоянно подвергается нагрузкам, соответственно, со временем теряет свои прочностные характеристики. Изделия невысокого качества изнашиваются еще быстрее, поэтому покупка более дешевой модели – это фальшивая экономия. Также к разрушениям ремня может привести попадание на него различных жидкостей (масла, топлива или грязи).
Существует ряд признаков, по которым можно определить изношенность детали:
- появление микротрещин и других дефектов в виде сгибов, складок;
- лохматость ремня, слишком слабое натяжение, заметные провисания;
- появление характерного гула, который вызывают ролики;
- дефекты на роликах или шкивах, вследствие чего повреждается материал ремешка.
Обрыв приведет к тому, что клапаны ударятся с поршнями, а это приведет к фатальному исходу для деталей. В итоге придется раскошелиться на капитальный ремонт. А теперь сравните стоимость ремонта с ценой ремня и спросите, что будет действительно экономией.
Проверка и натяжка ремня
Несколько слов о процессе натяжки ремня. На 16-клапанном моторе проверка натяжения осуществляется путем осмотра натяжного устройства.
На нем имеются указатели, которые при нормальной натяжке приводного элемента должны быть совмещены.
Если верхний указатель ушел в сторону – это указывает на послабление или перетяжку ремня.
Чтобы отрегулировать натяжение, необходимо послабить гайку ролика и при помощи шестигранника провернуть ролик так, чтобы указатели совместились.
В 8-клапанных же агрегатах проверка натяжения осуществляется руками. Для этого берем пальцами ремень посредине участка между шкивом распредвала и помпой (К7М) или шестерни коленчатого вала (ВАЗ) и пытаемся его провернуть вокруг оси.
У нормально натянутого ремня угол поворота не должен превышать 90 град. Ниже показано на примере ВАЗ 2110.
Если угол поворота слишком маленький или большой – проводим натяжку путем послабления гайки натяжного ролика и проворота самого ролика специальным ключом.
Сколько стоят ремни ГРМ?
Рекомендуется заменять детали комплектом с использованием оригинальных изделий. Аналоги, имеющие низкую цену, позволят сэкономить не более 1000-1200 рублей на комплекте. Но риск досрочного выхода узла из строя многократно увеличивается.
| Наименование детали и каталожный номер | Цена, руб |
| Ремень на 8-клапанный двигатель, 8200939081 | 800 |
| Ремень на 16-клапанный двигатель, 8201069699 | 1400 |
| Ролик натяжения на 8-клапанный мотор, 8200908180 | 2200 |
| Ролик натяжения на 16-клапанный мотор, 7700108117 | По отдельности не поставляется |
| Обводной ролик 16-клапанного двигателя, 7700107150 | Аналогично |
| Ремкомплект (ремень и ролики) на 8-клапанный мотор, 130С17480R | 3000 |
| Ремкомплект (ремень и ролики) на 16-клапанный мотор, 7701477014 | 4300 |
| Цены актуальны для трех регионов: Москва, Челябинск, Краснодар |
Регламент технического обслуживания Рено Логан
| Наименование операции | Пробег или продолжительность эксплуатации (что наступит раньше) | |||||||
|---|---|---|---|---|---|---|---|---|
| тыс. км | 15 | 30 | 45 | 60 | 75 | 90 | 105 | 120 |
| годы | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| ДВИГАТЕЛЬ И ЕГО СИСТЕМЫ | ||||||||
| Замена масла и масляного фильтра | Да | Да | Да | Да | Да | Да | Да | Да |
| Проверка состояния ремня привода ГРМ* | Да | Да | Да | Нет | Да | Да | Да | Нет |
| Замена ремня привода ГРМ | Нет | Нет | Нет | Да | Нет | Нет | Нет | Да |
| Проверка состояния ремня привода вспомогательных агрегатов | Да | Да | Да | Нет | Да | Да | Да | Нет |
| Замена ремня привода вспомогательных агрегатов | Нет | Нет | Нет | Да | Нет | Нет | Нет | Да |
| Замена сменного элемента воздушного фильтра | Да | Да | Да | Да | Да | Да | Да | Да |
| Замена свечей зажигания | Да | Да | Да | Да | Да | Да | Да | Да |
| Замена топливного фильтра | Нет | Нет | Нет | Нет | Нет | Нет | Нет | Да |
| Замена охлаждающей жидкости* | Нет | Нет | Нет | Нет | Нет | Да | Нет | Нет |
| Диагностика системы управления двигателем | Да | Да | Да | Да | Да | Да | Да | Да |
| Проверка герметичности систем охлаждения, питания и выпуска отработавших газов, а также состояния шлангов, трубопроводов и их соединений | Да | Да | Да | Да | Да | Да | Да | Да |
| ТРАНСМИССИЯ | ||||||||
| Регулировка привода сцепления | Да | Да | Да | Да | Да | Да | Да | Да |
| Проверка уровня масла в коробке передач | Да | Да | Да | Да | Да | Да | Да | Да |
| Проверка состояния защитных чехлов шарниров приводов передних колес | Да | Да | Да | Да | Да | Да | Да | Да |
| ХОДОВАЯ ЧАСТЬ | ||||||||
| Проверка состояния шин и давления в шинах | Да | Да | Да | Да | Да | Да | Да | Да |
| Проверка состояния втулок и подушек стабилизатора поперечной устойчивости, сайлент-блоков рычагов подвесок | Да | Да | Да | Да | Да | Да | Да | Да |
| Проверка состояния шаровых опор | Да | Да | Да | Да | Да | Да | Да | Да |
| Проверка состояния передних и задних амортизаторов | Да | Да | Да | Да | Да | Да | Да | Да |
| РУЛЕВОЕ УПРАВЛЕНИЕ | ||||||||
| Проверка уровня жидкости в бачке гидроусилителя рулевого управления | Да | Да | Да | Да | Да | Да | Да | Да |
| Проверка состояния чехлов рулевого механизма и наконечников рулевых тяг | Да | Да | Да | Да | Да | Да | Да | Да |
| ТОРМОЗНАЯ СИСТЕМА | ||||||||
| Проверка уровня тормозной жидкости в бачке, герметичности гидропривода, состояния шлангов и трубок | Да | Да | Да | Да | Да | Да | Да | Да |
| Проверка состояния колодок и пыльников рабочих цилиндров тормозных механизмов задних колес | Нет | Нет | Нет | Да | Нет | Нет | Нет | Да |
| Замена тормозной жидкости* | Нет | Нет | Нет | Нет | Нет | Да | Нет | Нет |
| ЭЛЕКТРООБОРУДОВАНИЕ | ||||||||
| Проверка зарядки аккумуляторной батареи | Да | Да | Да | Да | Да | Да | Да | Да |
| Проверка ламп наружного и внутреннего освещения | Да | Да | Да | Да | Да | Да | Да | Да |
| КУЗОВ | ||||||||
| Проверка состояния ветрового стекла и зеркал заднего вида | Да | Да | Да | Да | Да | Да | Да | Да |
| Проверка состояния щеток стеклоочистителя | Да | Да | Да | Да | Да | Да | Да | Да |
| СИСТЕМА ВЕНТИЛЯЦИИ, ОТОПЛЕНИЯ И КОНДИЦИОНИРОВАНИЯ | ||||||||
| Чистка системы кондиционирования | Да | Да | Да | Да | Да | Да | Да | Да |
| Проверка и пополнение хладагента** | Нет | Нет | Да | Нет | Нет | Да | Нет | Нет |
* Или через три года, в зависимости от того, что наступит раньше.
** Каждые три года.
При пробеге автомобиля больше 120 тыс. км операции регламента технического обслуживания следует проводить с периодичностью, указанной в таблице. В процессе эксплуатации автомобиля происходит
изменение его технического состояния вследствие изнашивания рабочих поверхностей деталей, нарушения регулировочных параметров, старения пластмассовых и резинотехнических изделий. Для поддержания
автомобиля в рабочем состоянии, возможно, потребуется выполнять некоторые из описанных операций более часто.
Если автомобиль эксплуатируется в условиях большой запыленности, низкой температуры окружающей среды, используется для транспортировки прицепа, частых поездок с небольшой скоростью или на
короткие расстояния, то обслуживание необходимо проводить чаще.
Процесс замены ремня привода ГРМ Рено с фотографиями и описанием
Шаг 1. Поддомкрачиваем автомобиль и снимаем правое переднее колесо, после чего подкладываем снятое колесо под подрамник.
Фото 1 колесо под подрамникШаг 2. Снимаем боковой кожух, процедура довольно легкая.
Фото 2 Пластиковый правый кожухШаг 3. Ставим автомобиль на 1-ую передачу нажимаем на тормоз и откручиваем головкой на 18 мм шкив коленчатого вала на ремень генератора.
Фото 3 Шкив коленвалаШаг 4
Ключом на 13мм ослабляем натяжитель генератора поднимаем ролик и снимаем ремень генератора.
Натяжитель генератораОбратите внимание что конструкция натяжителя будет различна для автомобилей с кондиционером и без него. Но не пугайтесь нужно всего лишь ослабить натяжитель и снять ремень.Шаг 5
Теперь откручиваем сам шкив ремня генератора.
Фото 5Шаг 6. Вытаскиваем и убираем щуп масла. Снимаем или убираем все провода, которые будут мешаться при снятии крепления двигателя (подушка двигателя). Но предварительно сделайте упор под поддон как показано на фото 7(к примеру монтировку чтобы двигатель не упал).
Фото 6 Верхнее крепление двигателя
Фото 7Шаг 7. Головкой или ключом на 16 мм откручиваем верхнее крепление двигателя 5 болтов, показанное на фото 6.
Фото 8Шаг 8. Теперь нам предстоит снять две крышки ГРМ, пластиковая № 5 и дюралевая № 8. Сначала снимается пластиковая потом дюралевая. Головкой на 8 мм, откручивается пластиковый кожух 3 болта, и головкой на 13 откручиваем дюралевый кожух 4 болта, а головкой на 10 мм откручиваем 1 болт. Обратите внимание что нижние болты на дюралевом корпусе могут откручиваться с усилием так как данные каналы с завода промазываются герметиком.
Фото 9 Схема двигателя
Фото 10Шаг 9. Выставляем ГРМ по меткам. Метка на шестерне распредвала должна смотреть на значок «дачия» см. фото 11. И метка шестерни на шкиве коленвала также должна смотреть вниз, но бывает так что данной метки нет с завода и поэтому нужно нанести ее самостоятельно фото 12, но верхняя мертвая точка должна быть выставлена.
Фото 11
Фото 12Шаг 11. Откручиваем натяжной ролик. Для этого понадобиться ключ на 16 и спец. Ключ для натяжения ремня ГРМ см. фото 13.
Фото 13Шаг 12. Снимаем сам ремень.
Фото 14Шаг 13. Собираем все в обратной последовательности, для начала устанавливаем на место натяжной ролик.Шаг 14. Ставим на место ремень. На ремне должны быть нанесены метки ставим его в соответствии с ними фото 15 и 16. Т.е. все метки на ремне должны совпасть с метками на шестернях распредвала и коленвала. Белая риска должна попасть на зуб с риской на шестерне.Обратите внимание. Стрелки на ремне должны быть по ходу движения, т.е. смотреть вниз фото 17.
Фото 15
Фото 16
Фото 17 Ну дальше объяснять мы не будем так как всё делаем в соответствии с этой инструкцией замены ГРМ только в обратной последовательности. Также если по фото вам было что-то непонятно, можете посмотреть подробное видео замены ремня ниже.
Запчасти и инструменты
Автомобиль, оснащенный бензиновым мотором К4М, имеет оригинальный ремень привода ГРМ. Он обеспечивает максимальный ресурс работы. Загляните в мануал, чтобы узнать артикул ремня и других деталей привода: ролики, подшипники, шкивы. Для автомобиля Лада Ларгус — артикул 130C17529R, 16-клапанный двигатель К4М. Рекомендуемый аналог — Gates K035671XC, а для Renault Lada Nissan — Gates K016PK1823XS.
Кроме запчастей, понадобятся:
- гаражные инструменты — набор головок, отверток, ключей, трещотка, домкрат, молоток, плоскогубцы
- приспособление фиксации шкивов РВ
- маркер
- проникающая смазка WD-40.
Об автомобиле
Комплектуется этот автомобиль этой модели в зависимости от страны, в которую он будет поставляться. Это касается также и моторов, рабочий объём которых может быть от 1 тыс. см 3, до 1600 см 3. Для регионов РФ предназначены моторы следующих модификаций:
- Движок 1,4 MPi имеет рабочий объём 1400 см 3, 8 клапанов в ГБЦ.
- Мотор 1,6 MPi с рабочим объёмом 1600 см 3, 8 клапанов в ГБЦ.
- Двигатель К4М, имеющий рабочий объём 1600 см 3, 16 клапанов.
Главной особенностью этой линейки моторов является тот факт, что привод клапанного механизма ГРМ использует зубчатый ремень. Отличие ремней для моторов с 8 и 16 клапанами заключается в его длине, количестве зубьев. Силовые агрегаты могут работать совместно как с механическими коробками перемены передач, так и с АКПП. Эта модель автомобиля очень популярна среди таксистов РФ и стран СНГ, так как проста в обслуживании, имеет приличный ресурс до капитального ремонта.
Цепь или ремень
При рассмотрении технических условий разрабатываемого автомобиля конструкторами рассматривался вопрос о том, каким образом осуществить привод клапанного механизма ГРМ. Цепь считалась более надёжным элементом привода в этом механизме, однако уже много моторов в этом приводе имеют ремень. Его применение в приводе позволяет сократить длину силового агрегата, который в моторном отсеке установлен поперечно.
Если соблюдать все рекомендации по обслуживанию мотора, использовать качественные расходные материалы, это позволит длительный период использовать двигатель без существенных проблем. Поэтому в споре что применить в приводе ремень или цепь в моторах Рено Логан, победу одержал зубчатый ремень.
Процесс замены ремня ГРМ на Рено Логан 2 (2014) (8 клапанный двигатель)
Для замены ремня и натяжного ролика привода газораспределительного механизма двигателя Рено Логан 2 (2014) К7М выполните следующее. (8 – клапанный двигатель). Установите машину на ровную площадку, и снимите правое колесо. В арке колеса снимите грязезащитный щиток. Проворачиваем двигатель чтобы метка на шкиве распределительного вала была вверху.
Ключом на 18 мм отворачиваем шкив коленчатого вала.
На оригинальном ремене должны быть нанесены стрелки, указывающие направление его движения при работе двигателя. Если такие стрелки отсутствуют, а ремень снимаете не для замены, нанесите стрелки направления установки ремня и положение ремня на рорликах, чтобы установить его аналогично.
Снимите верхнюю крышку ремня ГРМ и выверните три болта крепления нижней крышки ремня привода ГРМ…
… и снимите крышку
Запомните или пометьте любым способом положение натяжного ролика относительно оси, ослабьте затяжку гайки крепления ролика…
И проверните ролик по часовой стрелке, ослабив тем самым натяжение ремня привода ГРМ.
Снимите ремень ГРМ с зубчатых шкивов водяного насоса…
Распределительного вала…
Коленчатого вала и натяжного ролика
Снимите ремень ГРМ с двигателя Рено Логан 2.
Для замены натяжного ролика окончательно отверните гайку от его оси…
И снимите сам ролик.
Установите новый натяжной ролик в порядке, обратном снятию. При этом отверстия под специальный ключ должны быть направлены наружу.
Замена натяжного ролика показана в процессе замены ремня привода ГРМ. Однако при необходимости ролик можно заменить, не снимая ремень с двигателя.
Установите ремень сначала на зубчатый шкив распределительного вала, сориентировав его стрелками Б (или самостоятельно нанесенными стрелками) по направлению движения при работе двигателя и совместив риску А с установочной меткой на шкиве. Затем натяните ведущую ветвь на шкив водяного насоса…
И шкив коленчатого вала, также совместив риску на ремне с установочной меткой на шкиве. После этого установите ремень на натяжной ролик.
Натяните ремень, повернув натяжной ролик против часовой стрелки до совпадения нанесенных ранее меток, и затяните гайку крепления ролика. Установите на коленчатый вал шкив привода вспомогательных агрегатов и проверните коленчатый вал на два оборота за болт крепления шкива. Проверьте совпадение установочных меток на шкивах распределительного и коленчатого валов и натяжение ремня.
Завод-изготовитель рекомендует проверять натяжение ремня и контролировать его при регулировке с помощью специального тензометрического тестера. В связи с этим данные об усилии при прогибе ветви ремня на определенную величину в технической документации отсутствуют. На практике можно приблизительно оценить правильность натяжения ремня по правилу большого пальца»: надавливать на ветвь ремня большим пальцем и определять прогиб по линейке. Согласно этому универсальному правилу, если расстояние между центрами шкивов составляет от 180 до 280 мм, прогиб должен быть примерно 6 мм. Существует еще один способ предварительной проверки натяжения ремня перекручиванием его ведущей ветви вдоль оси. Если усилием руки удается перекрутить ветвь более чем на 90, ремень натянут слабо. После проверки совпадения установочных меток и натяжения ремня снимите шкив привода вспомогательных агрегатов, а затем установите все снятые узлы и детали в порядке, обратном их снятию перед заменой ремня.
Устройство двигателя Рено Сандеро 1.6 16V
Силовой агрегат называется К4М, это атмосферный бензиновый, четырехтактный, четырехцилиндровый, рядный, 16-клапанный, с верхним расположением двух распределительных валов. Порядок работы цилиндров: 1–3–4–2, отсчет – от маховика. Система питания – распределенный впрыск топлива.
Блок цилиндров сделан из чугуна, головка блока отлита их алюминиевого сплава. В газораспределительном механизме два распредвала и 16 клапанов. Шатуны — стальные, двутаврового сечения, обрабатываются вместе с крышками. Крышки крепятся к шатунам специальными болтами с гайками. Поршневой палец — стальной, трубчатого сечения. Палец, запрессованный в верхнюю головку шатуна, свободно вращается в бобышках поршня. Поршень — из алюминиевого сплава. Юбка поршня имеет сложную форму: в продольном сечении — бочкообразная, в поперечном — овальная. В верхней части поршня проточены три канавки под поршневые кольца. Два верхних поршневых кольца — компрессионные, а нижнее — маслосьемное.
О газораспределительном механизме
Суть работы двигателя внутреннего сгорания заключается в том, что в определённый момент горючая смесь подаётся в камеру сгорания, сжимается, воспламеняется, поршень двигается вниз, поворачивая коленвал, при движении поршня вверх выводятся из камеры отработанные газы. Всеми этими процессами управляет газораспределительный механизм двигателя.
Он состоит из нескольких деталей, это:
- Один или два распредвала, которые расположены в ГБЦ.
- Впускные, выпускные клапаны. Они установлены в чугунные направляющие втулки, которые запрессованы в ГБЦ.
- Клапанные пружины, которые возвращают клапан в исходное положение.
- Каждый клапан приводится в движение распредвалом через шайбы, которые для установки теплового зазора подбираются индивидуально для каждого клапана. На современных моделях моторов устанавливают гидрокомпенсаторы, которые без вмешательства водителя самостоятельно устанавливают нужный зазор между клапаном и распредвалом.
- Привод механизма ГРМ. Распредвал получает вращение от коленвала через зубчатый ремень, натяжной, отводной ролики. Одновременно через ремень получает вращение насос в системе охлаждения двигателя.
Владельцам следует учитывать, что на моторах с 16 клапанами ремень нагружен больше, так как вращает деталей в два раза больше, чем на 8 клапанном движке. Использование в приводе ГРМ зубчатого ремня позволило уменьшить массу силового агрегата. Длина двигателя стала короче, что позволяет без особых проблем устанавливать двигатель поперечно в моторном отсеке. Шумность работающего мотора значительно меньше против работы силового агрегата с металлической цепью в приводе ГРМ. Затраты на техническое обслуживание привода ГРМ с ремнём стали меньше, работу выполнять стало проще. «Ходимость» ремня довольно высокая, но требуется неукоснительное выполнение рекомендаций производителей мотора.
Что может произойти, если не поменять ремень вовремя
Каждый водитель должен знать особенности эксплуатации силового агрегата своего транспортного средства. Это в полной мере касается привода ГРМ мотора.
Игнорирование требований по обслуживанию двигателя может привести к серьёзным поломкам мотора, это потребует дополнительных финансовых и материальных затрат по их устранению. Правильное обслуживание позволяет отработать положенный приводу ресурс без проблем. Степень повреждения деталей мотора из-за выхода из строя ремня зависит от типа мотора, прежде всего от конструкции головки блока цилиндров.
Для получения высоких показателей двигателя требуется улучшить наполняемость камеры сгорания рабочей смесью и своевременный отвод выхлопных газов. Для этого на каждый цилиндр устанавливают четыре клапана, по два на впускном и выпускном трактах (К4М). Работа мотора на высокооктановом топливе требует увеличения степени сжатия. Это достигается уменьшением объёма камеры сгорания. При повреждении зубчатого ремня клапана зависают в неподвижном положении, поршня продолжают движение в верхнюю мёртвую точку.
В таком случае происходит «встреча» поршней с клапанами, они получают изгиб, возможно получение повреждений поршней, шатунов. Ремонтники приводят много примеров, когда капитальному ремонту после такой «встречи» подвергали ГБЦ целиком. У моторов Рено Логан, у которых в головке восемь клапанов, такие повреждения также случаются. Это двигатели K7J, K7M.
Это интересно: Как отрегулировать фары на Шевроле Лачетти — седан, хетчбек
Установка ремня на 16-клапанном ДВС
Метки на новом ремне должны совпадать с рисками на шкивах.
Даже если ролик натяжения еще в рабочем состоянии, на время монтажа его все равно лучше снять – для получения большего пространства.
На место старого ремня монтируем новый, и в первую очередь устанавливаем его на распределительные валы, после чего натягиваем на водяной насос и паразитный ролик.
При монтаже ременной передачи важно следить за тем, чтобы не проворачивались шкивы. Даже небольшое отклонение в данном случае недопустимо.
Теперь установите ролик натяжения и подтяните с его помощью сам ремень ГРМ
Если ремень отклоняется больше, чем на 90 градусов, следует еще раз подтянуть его.
После установки ремня, его натяжения и проверки по меткам, можно собирать все в обратном порядке и устанавливать на место заглушки для распредвалов.
После сборки корпуса ГРМ, необходимо установить на место правую подушку ДВС, снять агрегат с домкрата, поставить защиту картера, вернуть на место ресивер, надеть пыльник и прикрутить колесо.
Посмотреть установку нового ремня ГРМ можно ниже.
Что купить
Если вы обнаружили, что ремень ГРМ приходит в негодность и его нужно менять, появляется вопрос покупки. Оптимальный вариант – приобрести оригинальную продукцию от завода изготовителя. Она разработана специально для этой иномарки, поэтому никаких проблем с установкой не возникнет, а также вам не придется беспокоиться за качество (если это не подделка).
Оригинальные детали покупаются согласно каталожному номеру. Это уникальный идентификатор от производителя. Для двигателей с 8 клапанами необходимо использовать Renault 7701477024. Для моторов с 16 клапанами покупайте комплект ГРМ Renault с каталожным номером 130C17529R
Обратите внимание, что официальные дилеры продают вместе с ремешком также сменные ролики. Стоимость фирменной продукции варьируется от 4 до 6 тысяч рублей
- Contitech;
- Bosch;
- Dayco;
- Gates.
Если говорить о рекомендациях автомехаников, то более трети советуют ставить продукцию фирмы Gates. На втором месте находится Contitech.
При покупке совместимого ремня убедитесь, что он действительно предназначен для вашего автомобиля. Рекомендуется узнать, для какой конкретно модели двигателя предназначен ремешок. Также можете измерить его длину и количество зубьев. Параметры должны совпадать с аналогичными у старого ремня.
При покупке тщательно осмотрите изделие на наличие дефектов или микротрещин (если товар разрешается открыть)
В ином случае, естественно, обращайте внимание на саму упаковку. Предварительно рекомендуем изучить в сети Интернет, как выглядят оригинальные коробки и изделия от вышеописанных компаний. Потрепанная упаковка или низкое качество этикетки с информацией о товаре может говорить, что вы столкнулись с подделкой
Потрепанная упаковка или низкое качество этикетки с информацией о товаре может говорить, что вы столкнулись с подделкой.
Совместимые модели стоят от 1000 рублей и выше. Некоторые товары от Contitech и Gates по стоимости сравнимы с оригиналом. Что из них прослужит дольше, придется определять практическим путем.
Марки ремней, цены и артикулы, оригиналы и аналоги
Восьмиклапанный двигатель Рено Логан 1.4 л имеет индекс K7J. Ременная передача ГРМ в этом ДВС – на 96 зубьев, натяжной ролик – один. Для замены ремня на данном агрегате продаются разные комплекты от таких известных брендов, как Bosch (артикул – 1 987 948 250), INA (арт. 530 0490 10), и Contitech (арт. CT988K2), и др.
В ГРМ K4M имеется два распредвала и два ролика. Ремень – на 132 зуба. На данный силовой агрегат также продаются разные комплекты ГРМ. Выбор очень огромен. Наиболее известными являются комплекты от Renault (арт. 130C17529R), Dayco (арт. KTB460) и конечно же – от Gates (арт. K015671XS).
В среднем, комплект ГРМ стоит от 2 до 6 тысяч рублей и в большей степени ценник зависит от бренда. Также отдельно продаются как ремень, так и ролики, но покупать их таким способом не всегда выгодно, обычно получается еще дороже.
В ассортименте есть и такие бюджетные запчасти, как например – натяжной ролик от Pilenga (для 8-клапанного ДВС), который стоит всего 400 рублей. Если сравнить с ценником на ролик от SKF (1300 рублей), то получается весьма ощутимая разница.
