Обозначение значков на приборной панели автомобиля

Значки, говорящие о неисправности автомобиля

Не всякий, особенно малоопытный водитель, сразу заметит неисправность своего автомобиля. Подскажут ему о дефекте появляющиеся значки на панели приборов, которые обозначают различные виды поломок в машине. Назовём подобные значки, встречающиеся в различных марках авто.

Наиболее часто встречающимся изображением на иконках такого рода является восклицательный знак. Его появление в различных комбинациях заставляет водителя оперативно отреагировать на появившийся дефект.

Неисправность тормозной системы. Это может быть уровень ниже минимального тормозной жидкости, не опущен рычаг ручника. На автомобилях различных брендов эта картинка может дублироваться словом Brake.

Эти два значка по сути дублируют друг друга. Они могут обозначать появление форс-мажорных обстоятельств во время движения. Иконки загораются при внезапном падении давления масла, критическом уровне тормозной жидкости, неполадках в работе одной из систем: антиблокировочной, защиты находящихся всалоне людей при лобовом столкновении.

Появление данной иконки, восклицательного знака в жёлтом треугольнике, указывает на наличие нарушения в работе стабилизационной системы.Этот же знак в красной шестерёнке сигнализирует о неисправности мотора или АКПП.

Помимо иконок с восклицательным знаком есть и большое количество других подобных значков, сигнализирующих о выходе из строя различных устройств автомобиля.

Данные варианты значков говорят о нарушении в работе системы пассивной безопасности. Причина может крыться в повреждении схемы устройства, некорректной работе датчика.

Левый значок говорит о том, что airbag переднего пассажира не активирована. Данная иконка будет автоматически отключена при посадке на кресло взрослого человека. Правая иконка предупреждает о сбое в работе устройства.

На некоторых авто установлено устройство, включающее в работу боковые подушки безопасности. Они активируются при перевороте машины. Такая иконка напоминает об отключении данной системы. Это делается для исключения активации RSCA во время движения по бездорожью, грунтовым трассам.

Появление данного значка говорит о проблемах со сцеплением машины или перегреве данного узла трансмиссии.Владельцев автомобилей с автоматической коробкой передач должно насторожить появление этой иконки. У них есть проблемы с АКПП, необходимо срочное вмешательство специалистов.

Предупреждение: превышен температурный режим в коробке-автомате. Движение с перегревом узла продолжать запрещено.Подобный значок часто устанавливается на полноприводных автомобилях. Он указывает на блокировку АКПП, работающей в режиме полного привода и находящейся в положении N.

Иконка сигнализирует о проблемах с автоматической коробкой. Это может быть: низкое давление трансмиссионного масла или его критически низкий уровень в узле, а также возможен дефект датчиков, обрыв в схеме подключения.

Значки передают тревожную информацию о падении давления в одной или нескольких покрышках более чем на четверть от допустимого значения.Группа иконок информирует, предупреждает водителя о состоянии такого важного узла автомобиля, как тормозная система. Значок предупреждает владельца авто, что уровень тормозных накладок достиг минимального значения

Дальнейшее движение продолжать с такими деталями небезопасно

Значок предупреждает владельца авто, что уровень тормозных накладок достиг минимального значения. Дальнейшее движение продолжать с такими деталями небезопасно.

Не работает или по каким-либо причинам была отключена антиблокировочная система ABS.

Проблема с системой EBD – распределения тормозных усилий.

Неисправность электрического ручника.

Любой из этих иконок информирует об активации тормозной системы. Произвести растормаживание машины можно путём нажатия на педаль акселератора.

Значок указывает, что система интеллектуальной помощи при экстренном торможении отключена. В случае, если после включения данного устройства иконка продолжает светиться, то значит какие-либо компоненты системы неисправны.

Иконка показывает, что неисправна динамическая подвеска машины. Жёлтая подсветка показывает, что дефект установлен, передвигаться можно в одном положении подвески. Если значок подсвечивается красным светом, то владельцу авто необходимо как можно быстрее посетить автосервис.

Этот текст, имеющий жёлтую или оранжевую подсветку, говорит о том, что перестала работать система ночного видения.Появление такого значка позволит водителю понять, что задний привод машины пришёл в негодность.Уровень тормозной жидкости достиг критического значения.

Данная иконка требует нажатия на тормозную педаль для разблокировки коробки-автомата.

Дополнительные системы

Дополнительные указатели не отвечают за работоспособность головного оборудования. При загорании индикаторов машина может продолжать движение без негативных последствий для механизма.

Внешний вид	Расшифровка
	Требование пристегнуть ремни безопасности. Сопровождается звуковым сигналом.
	Такое предупреждение говорит о необходимости проверить прочность закрытия капотов, дверей.
	Необходимо пополнить запас омывайки – уровень бачка почти или полностью исчерпан.
	Работает подогрев заднего стекла
	Топливный бак опустел – требуется заправка.
	Используется на новых иномарках. Включена система автоматического переключения между дальним и ближним режимами работы головной оптики.
	Устройство автоматической смены наклона оптики некорректно работает или сломано.
	Вышеуказанная система отключена.
	Устройство ДРЛ работает в штатном режиме.
	На современных иномарках с МКПП вспыхивает, когда требуется повысить передачу. Опцию можно настроить.
	Устройство облегчения доступа в салон машины. Комплектуются исключительно высокие внедорожники. При нормальной работе прибора – машина приседает, что обеспечивает комфортную посадку пассажиров.

Индикаторы по цвету

Во-первых, лампочки на панели приборов горят разными цветами в зависимости от того, что случилось с тем или иным элементом автомобиля. Возможно, произошел сбой в работе, а, может, неисправности нет, и световой сигнал говорит о том, что выделенные компонент находится в активном режиме.

Красный

Если вы видите красный значок на панели приборов, то вы столкнулись с серьезной проблемой. Данный цвет говорит о возникновении опасности с выделенным элементом ТС, и проблема нуждается в срочном решении. Продолжать движение при появлении красного цвета не рекомендуется, однако все зависит от того, какой именно компонент вышел из строя.

Желтый

Желтая лампочка на панели приборов тоже не свидетельствует о положительных новостях. Однако такие индикаторы просто предупреждают водителя о том, что ему необходимо выполнить осмотр системы, которой соответствует значок. При этом желтый знак на панели приборов никак не влияет на движение, и вы можете продолжать двигаться без необходимости в срочной остановке ТС.

Зеленый

Контрольные лампы панели приборов бывают не только красного или желтого цвета, но и зеленые. Видя такой значок, вы можете быть спокойны, ведь он свидетельствует о стабильном функционировании аппаратной части автомобиля. В то же время некоторые водители переживают, когда видят синий значок на панели приборов. Волноваться не стоит, так как он имеет то же значение, что и зеленый: система функционирует стабильно и без каких-либо нареканий.

Оповещения о безопасности и неполадках в основных системах авто

При проблемах с безопасностью появляются желтые и красные индикаторы на панели приборов:

RSCA OFF. Система предупреждает, что подушки безопасности могут не раскрыться. Это бывает, когда место рядом с водителем занято человеком с небольшим весом или ребенком;
«!» внутри желтого треугольника. Система стабилизации функционирует с ошибками;
SIDE AIRBAG OFF, или пристегнутый пассажир рядом и перечеркнутый круг. Неполадка с подушкой безопасности напротив пассажирского сидения рядом с водительским;
Красный треугольник с черным «!». Внештатная ситуация. Часто под знаком указывается текстовое пояснение;
Внутри красной машины черный ключ. Расшифровка такого изображения – неполадки в системе, обеспечивающей предаварийную безопасность;
Красная шестеренка, внутри которой «!». Охранная система работает некорректно;
Auto под рупором. Машина активировала аварийный режим;
Машина с открытым резервуаром для топлива, или CHEK GAZ CAP. Нужно проверить, хорошо ли закрыт бак с горючим.

Если активирована охранная система или блокиратор, на гирлянде появляется красное авто с замком или ключ зеленого цвета.

Об основных сбоях сообщают знаки с желтой и красной подсветкой:

Молния, окруженная скобками. Изображение значит, что дроссельная заслонка работает некорректно;
CHECK или CHECK ENGINE. В движке обнаружена неполадка;
Лейка с каплей. Масла осталось мало, или его давление достигло нижних значений;
Машина с поперечной линией, которая заканчивается полумесяцем. Обнаружены проблемы в функционировании двигателя, трансмиссии или системы впрыска;
Красный гаечный ключ. В АКПП или ее части возник сбой или перегрев;
Круг со скобками, нанесенными пунктиром. Срок службы тормозных колодок вышел;
ABS. Система АБС работает с неполадками, или ее принудительно отключили.

ENG A-STOP с желтой подсветкой появляется, если обнаружена неполадка в системе START-STOP. Однако тот же символ, только зеленый, активируется после глушения движка.

Расшифровка символов на приборной панели.

Предлагаем нашим читателям самый полный список значков-символов, которые могут загораться на приборной панели автомобилей. Современные автомобили имеют множество датчиков и сенсоров, а также и электронное управление двигателем. Вся информация с датчиков стекается в бортовой компьютер автомашины. В случае какой-либо ошибки, поломки или другой необходимости сообщить водителю важную информацию, автопроизводители предусмотрели на приборной панели большое количество сигнальных символов и надписей, которые при определенных условиях тут-же загораются. К всеобщему сожалению, такое большое разнообразие сигнальных символов на приборной панели машины путает многих наших водителей, а иногда даже просто пугает. Мы собрали для вас дорогие читатели более 150 сигнальных значков-символов, которые встречаются сегодня в более-чем в 2000 автомобилях. В данный обзор включены 30 автомобильных марок машин.

Сообщающие о неисправности

Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть «значок генератора». На автомобилях с гибридным двигателем такой индикатор дополняется надписью «MAIN» внизу.

Значок масла, он же красная масленка – свидетельствует о падении уровня масла в двигателе автомобиля. Такой значок загорается при запуске двигателя, и не тухнет спустя нескольких секунд или может загораться во время движения. Такой факт говорит о проблемах в системе смазки или падении уровня или давления масла. Значок масла на панели может быть с капелькой или с волнами внизу, на некоторых автомобилях индикатор дополнен надписью min, senso, oil level (надписи желтого цвета) или же попросту буквы L и H (характеризующими низкий и высокий уровень масла).

Значок подушки может загораться в нескольких вариантах: как красная надпись SRS и AIRBAG, так и «красный человечек, пристегнутый ремнем безопасности», а перед ним кружочек. Когда на панели горит один из таких значков подушки безопасности, то — это бортовой компьютер оповещает Вас о возникшей неисправности в системе пассивной безопасности, и в случае ДТП воздушные подушки не сработают. Причины, по которым загорается знак подушек, и как устранить неисправность читайте в статье на сайте.

Значок восклицательный знак может выглядеть по-разному и значения у него соответственно тоже будут другие. Так, к примеру, когда горит красный (!) в кружке — это говорит о неисправности тормозной системы и желательно не продолжать движение до выяснения причины его появления. Они могут быть самыми разными: поднят ручной тормоз, износились тормозные колодки или снизился уровень тормозной жидкости. Пониженный уровень как раз и представляет опасность, ведь причина может быть не только в сильно изношенных колодках, вследствие чего, при нажатии на педаль, жидкость расходится по системе, и поплавок дает сигнал о низком уровне, может быть где-то поврежден тормозной шланг, и это уже куда серьезнее. Хотя, очень часто восклицательный знак загорается, если поплавок (датчик уровня) вышел из строя или закоротил, и тогда он просто врет. На некоторых автомобилях восклицательный знак сопровождается надписью «BRAKE», но суть проблемы от этого не меняется.

Еще восклицательный значок может гореть в виде знака «внимание», причем, как на красном фоне, так и на желтом. Когда загорелся желтый знак «внимание» – он сообщает о возникшей неисправности в электронной системе стабилизации, а если на красном фоне, то просто предупреждает водителя о чем-то, и, как правило, на табло приборной панели светится пояснительный текст или совмещен с другим информативным обозначением

Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого на всех автомобилях обозначает одно и то же – появление неполадки в системе ABS, и что в данный момент антиблокировочная система колес не работает. Узнать причины, почему не работает АБС можно в нашей статье. Движение в данном случае можно производить, но рассчитывать на срабатывание АБСа не нужно, тормоза будут срабатывать как обычно.

Значок ESP может или периодически загораться или же гореть постоянно. Лампочка с такой надписью оповещает о проблемах системы стабилизации. Индикатор Electronic Stability Program, как правило, светится по одной из двух причин – либо датчик угла поворота вышел из строя, либо датчик включения стоп-сигнала (он же «лягушка») приказал долго жить. Хотя, бывает проблема и посерьезнее, например, накрылся датчик давления тормозной системы.

Значок двигателя, некоторые водители его могут называть «значок инжектора» или check, может гореть желтым цветом, когда работает двигатель. Он информирует о наличии ошибок двигателя и неисправности его электронных систем. Для определения причины его появления на табло приборной панели производят самодиагностику или компьютерную диагностику.

Значок свечей накала может загораться на приборной панели дизельного автомобиля, значение такого индикатора точно такое же, как и значка «чек» на бензиновых авто. Когда в памяти электронного блока нет никаких ошибок, то значок спирали должен тухнуть после прогрева двигателя и отключения свечей накала. Как проверить свечи накала читайте тут.

Этот материал является информативным для большинства автовладельцев. И хотя здесь не представлены абсолютно все возможные значки всех существующих машин, Вы сможете самостоятельно разбираться в основных обозначениях приборной панели авто, и не будите бить тревогу, когда увидите, что вновь горит значок на панели.

Информационные дисплеи на приборной панели для технических сообщений и предупреждений.

В последние годы во всех современных автомобилях производители стали устанавливать в приборную панель информационные дисплеи, которые созданы в первую очередь для того, чтобы сообщать водителю более подробную информацию об автомобиле, а также о многих работающих системах в автомобиле. Как правило этот информационный экран установлен в машине по центру приборной панели.

На авторынке в наше время существует огромное количество автомобилей, которые оснащены подобным экраном, данный экран способен выводить на дисплей различную информацию об ошибках, различные предупреждения и т.п. сигналы.

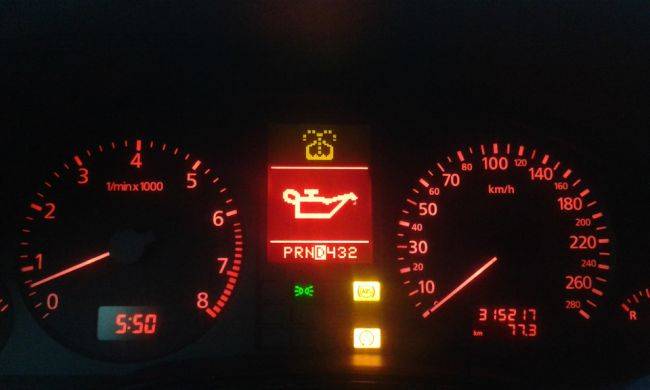

Сколько можно ездить, если горит датчик «Проверьте масло» ?

Даже при условии своевременного прохождения ТО водитель может попасть в ситуацию, когда после визита в сервисный центр, через 507 километров пробега, на панели приборов загорается лампочка низкого уровня масла. Некоторые в таких ситуациях сразу едут в автомагазин, покупают жидкость и пополняют запас, а кто-то продолжает ездить дальше. Как действовать в данных обстоятельствах, следует рассказать подробнее.

Желтый или красный. При снижении уровня масла, на панели может загореться лампочка желтого или красного цвета, однако не все знают, что именно каждая из них означает. На самом деле желтая сообщает о снижении уровня масла на 1 литр, красная — о его падении до критического уровня. Датчики работают независимо друг от друга, а при эксплуатации авто уровень масла в любом случае снижается.

Обычные бензиновые двигатели потребляют масло в меньшей степени, чем дизельные, и если владелец транспортного средства ездит спокойно, без разгонов, желтая лампочка может загореться на панели в среднем после 5 тысяч километров пробега.

Желтый цвет на датчике масла. Если на датчике загорелась желтая лампочка, это не является критическим показателем. Трущиеся детали двигателя защищены, однако при возможности стоит пополнить запасы жидкости. После достижения критического уровня, лампочка уже станет красной, игнорировать этого нельзя.

Красный цвет на датчике масла. Если на датчике загорелся красный цвет, уровень масла упал до критической отметки, начнутся проблемы и сбои в работе двигателя. По сути, красный цвет сигнализирует, что при дальнейшем падении начнется масляное голодание, что очень вредно для силовой установки.

Таким образом, после того, как на панели загорелась желтая лампочка, проехать можно около 200 километров, а затем стоит обязательно долить жидкость.

Советы водителю. Если на панели горит красная лампочка, лучше сразу же пополнить запасы масла, остановить машину и вызвать эвакуатор. Данный сигнал может также свидетельствовать о сопутствующих проблемах, среди них:

Уровень масла резко упал
Смазывающая жидкость не может нормально циркулировать
Сломался масляный насос

Без нужной смазки в двигателе могут повредиться трущиеся детали. Мотор начнет перегреваться, появятся посторонние шумы, силовая установка полностью выйдет из строя. Во время движения может:

Заклинить распредвал клапанного механизма
Загнуть клапаны
Разрушиться турбина наддува
Двигатель заклинит

В любом случае двигатель в итоге полностью сломается и потребуется его капремонт.

Итог. Многие водители, видя желтую лампочку на датчике уровня масла, спешат в автомагазин, чтобы скорее пополнить запас жидкости. Другие же продолжают ездить, пока не загорится красная лампочка.

На самом деле, после появления желтого сигнала у владельца машины еще есть в запасе около 200 километров, чтобы пополнить запас жидкости. Если проигнорировать потребность двигателя в смазке, он может полностью выйти из строя.

Не спите за рулем. Тест-драйв KIA Ceed с комплексом Drive Wise

Смотреть все фото новости >>

Основные причины

Основные причины отсутствия индикации контрольной лампочки заряда АКБ при включении зажигания (двигатель не заведен)

Индикация лампы заряда аккумуляторной батареи должна происходить сразу после включения зажигания автомобиля. Такой режим предусмотрен для контроля исправности самой лампочки (или светодиода), а также для контроля подачи напряжения на генератор и приборную панель. В случае, когда лампочка во время включения зажигания (при незапущенном двигателе) не горит, возможны следующие неисправности:

перегорание индикаторной лампочки накаливания;
отказ по цепи питания приборной панели;
перегорание предохранителя, обслуживающего генератор;
плохое крепление, подугливание или оксидация клемм аккумуляторной батареи;
неисправность предохранителя индикаторной панели;
«плохая масса» двигателя или соединения минусовой клеммы аккумуляторной батареи с кузовом.
нарушение контактов разъемов электропроводки.

Теоретически, возможно, что система заряда аккумуляторной батареи работоспособна, и АКБ во время работы двигателя будет заряжаться. Если в ремонтном наборе автомобиля есть мультиметр, можно проверить напряжение на клеммах аккумулятора при заведенном двигателе. Если оно находится в пределах от 13 до 15 Вольт, значит, процесс зарядки аккумуляторной батареи идет.

Ехать на таком автомобиле можно, но только к месту предполагаемого ремонта.

Причины индикации значка заряда аккумулятора во время работы двигателя

Значок во время работы двигателя может загореться различным образом. В зависимости от различных ситуаций предполагают разные причины:

Лампочка загорается на холостых оборотах двигателя. При этом она светится то тускло, то ярче. Во время движения вообще гаснет. Такая ситуация, вероятнее всего, возникает по причине износа щеток. Они находятся на критическим уровне стачивания. Необходимо немедленно производить их замену либо менять регулятор напряжение в сборе. Часто такой ремонт можно выполнить без демонтажа генератора.

Также такая неисправность возможна, когда ослаблен ремень генератора, либо на него попала какая-нибудь жидкость. Это может сопровождаться свистом ремня. Его можно очистить с помощью неагрессивного растворителя. Также ремень следует натянуть при помощи специальной гайки натяжителя или другим методом. Есть модели двигателей, в которых натяжение не предусмотрено. В таком случае необходимо заменить ремень.

Иногда в генераторе плохо зажат шкив, его также следует проверить.

Лампочка загорелась во время начала первой поездки в течение текущего дня. Во многих случаях это может быть связано с плохими контактами клемм аккумулятора и главной клеммы на генераторе. Также возможно перегорание одного из предохранителей, обслуживающих систему заряда. Главный предохранитель генератора имеет номинал от 80 Ампер. Он обычно находится в подкапотном блоке.

Проверку предохранителя можно выполнить визуально, но лучше, при помощи мультиметра, достав его из разъема.

Также вероятен обрыв ремня генератора. Необходимо как можно быстрее остановить автомобиль, заглушить двигатель, проверить состояние ремня. Промедление опасно попаданием оборванного ремня в область ГРМ, ступицы, тормозной системы, ШРУСа с нанесением серьезных повреждений.

Значок аккумулятора загорелся внезапно во время поездки. В некоторых машинах одновременно с этим загорается чек. В этом случае также следует остановить автомобиль, заглушить двигатель. Необходимо обязательно поставить авто на ручник, установить соответствующие обозначения на трассе. Далее следует проверить состояние ремня. Если он натянут, необходимо проверить предохранители, обслуживающие генератор, разъемы генератора, состояние клемм аккумуляторной батареи. Если в машине есть мультиметр, следует завести двигатель и проверить заряд аккумуляторной батареи. Если на клеммах АКБ напряжение меньше 12 Вольт, лучше сразу следовать к месту ремонта или стоянки.
