Почему не заводится Шевроле Нива: стартер щёлкает, но не крутит

Стартер щелкает, но не крутит: причины и решение проблемы

Многие водители сталкивались с такой неприятной ситуацией, когда стартер не хочет крутить двигатель и заводить автомобиль. И дело не в аккумуляторной батарее, ведь даже попыток сдвинуть с места силовой агрегат не предпринимается. Просто раздается своеобразный щелчок и ничего больше не происходит. В такой ситуации приходится заводить автомобиль с толкача или придумывать иные способы запуска двигателя.

Если стартер щелкает, но не крутит, возможны несколько типов поломок в автомобиле, на которые стоит обратить внимание. Решать данную проблему придется сразу же после возникновения, ведь дальнейшее движение возможно только с работающим стартером

Особенно, когда речь идет о больших автомобилях, пуск которых с толкача невозможен.

Стартер издает несколько характерных щелчков, но не крутит двигатель

Первым вариантом развития ситуации в данном случае будет возникновение нескольких поочередных щелчков. Если прислушаться ближе к агрегату, можно понять, что данные щелчки издает тяговое реле. Это означает, что стартер берет электрический заряд, но ток доходит только до тягового, не проходя к самому механизму раскрутки двигателя.

Подобные проявления воспринимаются водителями, как разряженный аккумулятор. Отсутствие заряда в батарее позволило бы один или два раза лениво провернуть стартер, потому данная проблема в этом случае исключена

Лучше обратите внимание на следующие возможные неполадки:

  • неисправно тяговое реле, которое не подает напряжение на сам стартер;
  • контакты реле с основной частью стартера слишком неплотные;
  • плохая масса от стартера на кузов двигателя;
  • неплотный контакт на других клеммах, связанных со стартером.

Помните, что правильная работа устройства обеспечивается только полной работоспособностью электрической системы автомобиля. Достаточно одного небольшого нарушения контакта, и стартер будет щелкать, но не крутить. Потому первым делом при возникновении такой неполадки проверьте все соединения и контакты в стартере. Это поможет вам полностью устранить неполадку или заставить стартер один раз раскрутить и завести двигатель и доехать до диагностического центра.

Стартер издает один мощный щелчок и не крутит двигатель

В такой ситуации перечень неполадок сводится исключительно к самому стартеру. Снова подтверждаем тот факт, что подача заряда до стартера доходит, ведь реле щелкает. Неисправность самого реле исключается, потому что какая-то неполадка блокирует нормальную работу устройства.

Один мощный щелчок и отсутствие дальнейших действий со стороны стартера может быть причиной нестабильного заряда, подающегося на прибор. Попробуйте повторить попытку пуска двигателя несколько раз с интервалом в 15-20 секунд. Возможно, у вас получится завести двигатель. Если этого не произошло, стоит исследовать такие возможные неполадки:

  • неисправен бендекс стартера, он заклинил и не дает возможности провернуться всему устройству;
  • втягивающее устройство сломалось и не регулирует работу стартера;
  • обрыв главной обмотки стартера или замыкание внутри нее;
  • щетки или втулки стартера максимально изношены и требуют немедленной замены.

Топливная рампа

На рампе рядом с регулятором 5 находится контрольный штуцер 3

Он закрыт колпачком, который отворачивают, и затем осторожно нажимают на золотник

Если польётся топливо, значит, оно поступает в рампу. Но возможно, не создаётся необходимое давление. Причины: засор фильтра-цилиндра, неисправность насоса и т. д.

Давление должно составлять 350 кПа (3,5 бар). Его контролируют, отвернув золотник и установив манометр. Перед проверкой давление нужно снизить!

Если же топливо не поступает, заметьте, включается ли насос при повороте ключа к метке «I». Когда зажигание включают «на холодную», насос должен работать 10 секунд.

Дополнительный монтажный блок

Знайте, что за включение насоса отвечает предохранитель F2 и реле P4. А ещё есть основное реле P5, и все эти элементы находятся в блоке, закреплённом на одной планке с ЭСУД (см. фото).

Даже если давление соответствует норме, форсунки могут быть засорены. Кроме того, может быть нарушена их проводка.

Случай из практики

Что будет, если в бензин попадёт вода? Летом – ничего. А зимой система питания может забиться льдом. Под угрозой находятся все элементы, от насоса до клапанов форсунок!

Фильтр подводящего топливопровода

В небольшом количестве вода в топливе присутствует всегда. Если же это количество увеличить, произойдёт вот что:

  1. Первый старт всегда проходит без проблем;
  2. Затем, оставив авто на стоянке, через 2-3 часа владелец уже не сможет завести двигатель без ремонта.

Всё сказанное относится к любому инжекторному ДВС, включая и ВАЗ-2123. А «первым кандидатом на вылет» будет топливный фильтр. Он у Нивы Шевроле находится под днищем и заключён в алюминий (см. фото). Впрочем, так сделано на многих авто.

Подкачка лишнего воздуха

В одной умной книжке сказано, что мотор может не стартовать из-за того, что впускной коллектор затягивает слишком много воздуха. Значит, нужно проверить крепление всех патрубков. Но не только.

Вакуумный усилитель тормозов

Источником «лишнего воздуха» может быть неисправный ВУТ. Стартер крутит, мотор на Ниве Шевроле не заводится, а причину, оказывается, надо искать в системе тормозов!

Ничего мы искать не будем. Поступим проще:

  1. Шланг подачи разрежения снимают, причём, со стороны усилителя (см. чертёж);
  2. Отверстие в шланге закрывают пальцем и выполняют один пробный запуск;
  3. Мотор завёлся – значит, причина обнаружена.

Вот и вся хитрость. Желаем успехов!

Несмотря на кажущуюся простоту, дефекты в системе подачи воздуха обнаружить трудно. Проверьте посадку шлангов на штуцерах и затяжку всех хомутов.

Неполадки в электрической цепи

  • В первую очередь это относится к аккумуляторной батарее, она может разрядиться или вовсе выйти из строя. Если вы сомневаетесь в надёжности, следует показать её в специализированную мастерскую, где она полностью будет проверена.
  • Плохие контакты на клеммах АКБ. Эту неполадку легко обнаружить и устранить своими руками, лучше всего очистить их при помощи наждачной бумаги, и промазать специальной токопроводящей смазкой.
  • Есть неполадки в стартере, они могут быть из-за неполадок как внутри устройства, так из-за выхода из строя проводки. Для проверки, также необходимо показать его специалистам.
  • Дефект в работе свечей, который мог возникнуть из-за некачественного топлива, либо их продолжительной эксплуатации.
  • Перегорание одного из предохранителей, которые отвечают за ту или иную цепь.
  • Выход из строя реле, в первую очередь это относится к реле зажигания.
  • Перегорание или обрыв провода, которые выходят от аккумуляторной батареи, стартера или инжектора.
  • Проблемы с сигнализацией или иммобилайзером. Именно эти цепи становятся частой причиной неисправностей в зажигании.

Авто-помощь

На внедорожниках Шевроле Нива, выпущенных до 2006 года, электрическая схема включения стартера была очень простой. В неё входила аккумуляторная батарея, клемма генератора В+, замок зажигания и стартер. Единственным недостатком этой схемы было то, что если водитель при работающем двигателе нечаянно поворачивал ключ зажигания в положение «стартер», то он срабатывал, и его приводная шестерня пыталась войти в зацепление с вращающимся зубчатым венцом маховика, что приводило к срезанию кончиков зубьев у обеих шестерён. Поэтому с 2006 года стали устанавливать внизу монтажного блока дополнительное реле (тип 2123-3722-010-22), которое блокировало (отключало) стартер при работающем двигателе.

Когда при попытке запустить двигатель, стартер не срабатывает, то водителю, для того чтобы определить место неисправности, потребуется отрезок провода, которым можно соединить плюсовую клемму аккумуляторной батареи с клеммой штекера в разъёме красного провода, идущего на клемму 50 втягивающего реле. Искать этот разъём нужно на правом брызговике. Только нужно помнить, что сечение провода не должно быть очень маленьким (менее двух квадратных миллиметров).

Если стартер начнёт работать, значит, он исправен. В этом случае придётся проверять контактную часть замка зажигания (клеммы 30 и 50), а на автомобилях с годом выпуска 2006-ой и позже, ещё и электрическую цепь дополнительного реле, которое срабатывает по команде контролёра ЭСУД (БОШ М7.9.7). Кроме этого, на тех автомобилях Шевроле Нива, где установлена сигнализация, возможно, понадобиться проверка цепи блокирования замка зажигания.

А вот если стартер работать не начинает, то придётся искать неисправность в нём самом. Когда при подаче напряжения на клемму 50 тягового реле Вы слышите щелчок, значит, его втягивающая и удерживающая обмотки исправны. Если после щелчка не начнёт вращаться якорь стартера, тогда придётся последовательно проверять состояние клемм аккумуляторной батареи и втягивающего реле, а также щётки коллектора

Особое внимание нужно уделить нижнему контакту втягивающего реле, так как из-за ослабления затяжки гайки контакт подгорает. Чтобы устранить эту неисправность придётся гайку открутить, контакт зачистить и вновь всё поставить на место

Но делать это нужно при снятой минусовой клемме АКБ.

Для того чтобы найти неисправность на стартере, его придётся снять, но делать это надо снизу автомобиля. При наличии тепловых экранов, защищающих стартер от перегрева (рядом проходит выпускная труба), ни в коем случае их не снимайте, так как это приведёт к выходу из строя стартера.

Неисправность стартера

Порой, когда реле щелкает, но стартер не крутит – машина не заводится потому, что вышел из строя сам стартер. Вполне возможно, что перегорел или оборвался провод, который соединяет обмотку стартера и его реле, или же произошел обрыв обмотки стартера.

Вполне возможно произошло короткое замыкание в обмотках якоря или статора, а также в щеткодержателе. Определить замыкание, например, можно по фарам, при попытке завести двигатель они сильно затухают, а иногда и вовсе гаснут даже при полной зарядке батареи.

Если автомобиль используется довольно давно, то могли слишком сильно стереться щетки стартера или произошел износ его втулок. Как правило, произвести диагностику подобных неполадок в кратчайшие сроки невозможно, однако при наличии достаточного количества времени можно выяснить причину отказа стартера.

Ещё видео, принцип работы стартера, обязательно смотрим:

При возникновении проблем со стартом двигателя также не следует чрезмерно долго «гонять» стартер. Дело в том, что стартер по сути – это небольшой электродвигатель, который, однако же, обеспечивает раскрутку коленчатого вала. Для этого ему требуется очень высокая сила тока, поэтому не рекомендуется длительная работа стартера в пределах одной попытки запуска – вы сильно рискуете вывести его из строя (контакты могут попросту обгореть). Рекомендуется сделать три короткие попытки запуска двигателя, и если они не увенчались успехом, приступать к диагностике неисправностей.

Набор «электрических» причин

Первый шаг в диагностике: снимаем колпак с любой свечи, устанавливаем свечу А17ДВРМ и, удерживая её плоскогубцами, включаем стартер.

Как снять колпак

Свечу нужно удерживать за шестигранник, плоскогубцы должны быть с изолированными ручками, а корпус свечи должен касаться «массы». В результате можно будет наблюдать искру. Если искра отсутствует, значит:

  • Неисправен блок ЭСУД либо на него не поступает напряжение;
  • Сгорел модуль катушек зажигания;
  • Неисправны высоковольтные провода.

Чертёж для пункта «1» приведён ниже.

Точка подвода питания к ЭСУД

Наличие искры «на воздухе» не гарантирует её наличия в двигателе. Свечи могут быть неисправны, может быть нарушен зазор и т. д.

Число причин, по которым Нива Шевроле не заводится, а стартер крутит, увеличилось до 7.

Иммобилайзер блокирует запуск двигателя

Если иммобилайзер был активирован, то рано или поздно запуск двигателя он заблокирует. Происходит это так: при включении зажигания индикатор мигает 15 с, затем гаснет. А затем система выдаёт звуковые сигналы.

«2» – лампа иммобилайзера

Модуль АПС-4 отключить можно. Для этого нужен «красный» обучающий ключ. Ну а блок АПС-6 отключить нельзя. Обычно приходится прошивать ЭСУД.

Не нужно паниковать сразу: возможно, блокировка происходит из-за нарушений в проводке «считывателя».

Стартер не реагирует на поворот ключа зажигания.

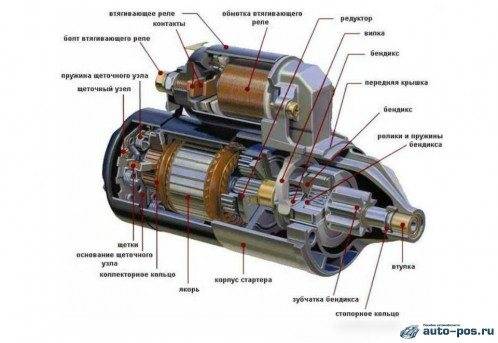

Во всех современных авто стартер используется для принудительного запуска ДВС. В зависимости от мощности двигателя используется разный тип стартера. Почти все бензиновые двигатели комплектуются стартером мощностью не менее 3 киловатт. По своему устройству это обычный электрический двигатель с сердечником и обмоткой. Но помимо этого на него установлены следующие компоненты для обеспечения полноценной работы:

  • бендикс
  • втягивающее реле
  • щетки

Бендикс обеспечивает сцепление с коленвалом двигателя. Щетки повышают мощность системы. До установки стартера на автомобили приходилось использовать специальный рычаг, чтобы проворачивать коленвал. Теперь эта важная часть авто значительно упрощает эксплуатацию.

Сам стартер приводиться в действие во время поворота ключа зажигания. Если после поворота ключа в необходимое для запуска положение ничего не происходит, значит возникла какая-то неисправность. Но перед тем как менять стартер необходимо выполнить проверку нескольких компонентов, чтобы найти точную причину поломки. Для этого надо проверить всю систему запуска двигателя.

Если нет достаточного опыта, чтобы проверить элементы электрики автомобиля, то лучше доверить эту работу специалистам. Но при наличии минимальных знаний можно попробовать устранить проблему самостоятельно.

Сперва необходимо убедиться в том, что аккумуляторная батарея имеет достаточный заряд. Если автомобиль долго не использовался, стоял на улице в холодную погоду и при этом еще и укомплектован сигнализацией с обратной связью – то велик шанс, что возникла проблема с аккумулятором. Все вышеперечисленные причины могли привести к быстрому разряду. И его мощности недостаточно для того, чтобы запустить двигатель. На панели приборов будут загораться лампы индикации, но стартер может издавать щелкающие звуки, но при этом не крутиться.

На старых автомобилях Нива проблема могла быть связана с образованием конденсата под крышкой распределения зажигания. В новых автомобилях стоит электронный модуль зажигания, в котором данная проблема отсутствует.

Так же проблема может быть в самом стартере автомобиля. При этом при повороте ключа будет слышен небольшой гул начинающего работать бензонасоса. Но сам стартер не будет крутиться. Причиной этому может стать износ щеток, замыкание в обмотке или повреждение втягивающего реле. Полная замена стартера редко производиться. Обычно в наличии всегда можно найти необходимые компоненты для замены. Стартер меняется только в тех случаях, если на его корпусе появились повреждения, такие как трещины или сколы.

Для проведения диагностики необходимо снять стартер с места установки. Затем при помощи мультиметра проверить напряжение на обмотке, работу втягивающего реле.

Проблема может быть связана с замком зажигания. Если стартер не реагирует на поворот ключа зажигания, не загораются лампы на приборной панели, значит он вышел из строя. Может быть сломана личинка блокировки руля. В этом случае приборы работают, но авто завести не получиться.

Особое внимание следует обратить на состояние охранной системы. Если была установлена сигнализация с автозапуском, то может быть окисление контактов на проводах идущих от замка зажигания, в месте врезки

Эта проблема может проявиться после некачественного монтажа в сомнительном автосервисе.

Еще одним элементом из-за которого возможно возникновение проблемы – замыкание проводки или преломление провода. Место, в котором наиболее часто возникают проблемы – провода на тяговом реле.

Выводы

Определившись точно с наличием той или иной проблемы, которая мешает запуску двигателя, вы сможете точно знать, под силу вам такая работа своими руками, либо придётся пользоваться услугами автомастерских.

В большинстве случаев выполнить её можно своими руками, поскольку работы по замене не сложные. Важным аспектом будет и тот факт, где будут производиться работы, на улице или в гараже, поскольку в случае с последним, никакие природные явления не заставят закончить работу по независящим от вас причинам.

Есть такой плавающий дефект, чуть ли не болезнь у шнив (может и не только), что на прогретом двигателе, после его остановки, запустить его вновь не получается, например на АЗС, стартер не крутит и не щёлкает (как при мертвом АКБ), особенно, если включены какие-либо электро-потребители, будь то ближний свет, музыка или вентилятор печки. У меня наблюдался, как раз, такой случай, пока всё не выключишь, двигатель не запустится. Бывает и это не помогает, приходиться тянуть провод от плюса АКБ и напрямую запитать стартер, здесь успех 100%, но ппц как стремно выглядит со стороны))) Я в душе перфекционист и считаю что мой авто должен не только выглядить прилично, но и быть полностью исправным, вплоть до мелочей и работать штатно.

Решил докопаться до проблемы через форумы, D2, у знакомых электриков. Версий у всех море, путей решений ещё больше, кто то меняет стартер, генератор, АКБ, замок зажигания, чистит массы на кузов, реле стартера (у кого оно есть с завода), городят сопли под капотом с дополнительным плюсом через реле (самый действующий способ, но не по мне), кто то винит во всем, якобы, криворуких установщиков доп. сигнализации.

Я пошёл по ленивому пути и начал от самого простого, заменил реле стартера (оно у меня штатное) — результата нет. Почистил массы — результата — нет. Дальше был осмотр силовых проводов и обнаружил подгоревший плюс идущий на генератор у самой клеммы, ага, уже что-то, значит контакт здесь явно хреновый, менять пока не стал, очистил от окислов, насколько возможно, обработал токопроводящей смазкой, заизолировал термоусадкой — результат есть.

Прошёл месяц, проблем с пуском двигателя нет. Пост написал для статистики, вдруг поможет кому.

Ездим дальше… Цена вопроса: 0 ₽ Пробег: 69000 км
