Назначение КПП: что нужно знать

Способ взаимодействия и количество валов

В современных коробках передач применяется два основных способа взаимодействия между собой валов – механический и гидравлический. Механический применяется для вариатора, МКПП и АМТ, гидравлический предназначен для АКПП, а также вариатора.

Механический, в свою очередь, реализуется путем использования:

  • зубчатой передачи, в преобладающем количестве случаев на основе конических или цилиндрических шестерен;
  • планетарной передачи, включает такие элементы как солнечная шестерня (она называется просто – солнце), эпицикл (большое такое колесо, получившее название корона), рычажный механизм (называется водило, он же пространственная вилка) и зубчатые колеса (они же сателлиты);
  • фрикционной передачи, самостоятельно практически не устанавливается, только с планетарными рядами или шестернями.

Гидравлический тип взаимодействия валов в чистом виде встречается очень и очень редко. Речь в преобладающем числе случаев идет о гидромеханической схеме, базирующейся на установке гидромуфты или гидротрансформатора, а также планетарной механической передачи.

Следующий важный параметр классификации – количество валов. Самые распространенные схемы три:

  • двухвальная;
  • трехвальная;
  • многовальная.

И для полноты картины четвертая – безвальная МКПП, очень редко используемое решение.

Двухвальная схема основана на установке двух валов, один первичный (ведущий), второй вторичный (ведомый). Классика жанра.

Трехвальная схема сложнее. Вала три, помимо двух вышеобозначенных есть еще и промежуточный. Помимо этого такая схема может быть соосной или несоосной (предполагает установку раздаточной коробки).

Многовальная схема соответствует двухвальной, только ведомых, а иногда и ведущих, валов бывает несколько.

Устройство системы автомобиля

Задний привод считается наиболее простым, экономичным, легким в обслуживании и реализуемым с наименьшими затратами. Большинство старых автомобилей заднеприводные, но это не говорит о том, что такая система примитивна. Сегодня модели машин из одного ценового сегмента с RWD и FWD одинаково технологически совершенны. Трансмиссии транспортных средств, как правило, включает следующие механизмы:

  1. Сцепление. Без этого устройства невозможна работа многоступенчатой коробки передач. Обеспечивает связь двигателя и коробки передач. Благодаря сцеплению стала возможной передача усилия от двигателя внутреннего сгорания на составные части трансмиссии.
  2. Коробка передач. Пожалуй, наиболее значимый элемент системы, без которого не получится преобразовать поступающий от двигателя момент и направить его на колеса. За счет коробки меняется скорость автомобиля. Передачи переднего хода обеспечивают движение вперед, для движения назад отвечает передача заднего хода. Нейтральная передача обеспечивает отсоединение трансмиссии от силовой установки.
  3. Дифференциал. Еще один значимый и ключевой механизм системы. В первую очередь необходим для распределения и передачи момента от коробки к колесам. Крайне важен для устойчивого положения машины во время прохождения сложных участков, поскольку дифференциал обеспечивает вращение полуосей с различной скоростью.
  4. Карданная передача. Передает тяговое усилие от вторичного вала КПП к главной передаче под меняющимся углом.
  5. ШРУС. Среди автомобилистов со стажем известна как «граната». Получила название из-за внешней схожести с взрывчатым боеприпасом. Скромные по размерам механизмы заставляют вращаться колеса и управляют ими. Принцип действия схож с работой кардана, но ШРУСы являются более совершенными и сложными деталями. В авто с передним приводом обычно реализуют два ШРУСа для соединения с дифференциалом и два наружных для связи с колесами.

Многие современные внедорожники производят с постоянным или подключаемым полным приводом. С конструктивной точки зрения этот тип самый сложный, следовательно, требует более затратного обслуживания и ремонта в случае выхода из строя. Фактически сочетает в себе особенности переднего и заднего привода, образуя, таким образом, их комбинацию.

Также стоит сказать несколько слов о новомодной трансмиссии – электрической. Передовые производители автомобилей продолжают следовать тенденции электрификации ранее созданных моделей. А такая компания, как Tesla, вовсе начала производство электрических транспортных средств с нуля. Электрический тип трансмиссии отличается низким уровнем издаваемого шума, некоторые модели получили одноступенчатый редуктор, а в модификациях Active Wheel трансмиссионная функция выполняется электронным методом.

Достоинства и недостатки МКПП

Любая система, в том числе и КПП, имеет несколько различных конструкций, обладающих различными плюсами и минусами. Рассмотрим, чем МКПП отличается от других типов КПП:

  • Главным плюсом использования МКПП является её цена. Большинство бюджетных автомобилей комплектуются именно механикой. Конечно, не стоит ожидать того, что на «бюджетник» вам установят шестиступенчатые МКПП или новейшую механику с семью ступенями (такие коробки иногда ошибочно называют коробками седьмого поколения);
  • Если сравнивать МКПП с гидромеханикой, то МКПП будет намного легче по весу и обладать более высоким КПД;
  • МКПП не требует такого охлаждения, как АКПП;
  • Простота и надёжность конструкции (даже в варианте с МКПП для автомобилей с передним приводом);
  • Автомобили с МКПП более экономичны, чем с АКПП (это не относится к новейшим моделям АКПП, которые могут быть экономичнее «механики»);
  • Ремонт автомобиля с МКПП не вызывает сложностей и может быть произведён самостоятельно;
  • МКПП больше подходит для спортивных автомобилей, позволяя применять техники экстремального вождения, контролируемого заноса и так далее;
  • Автомобиль, оборудованный МКПП можно завести толканием, а если не получится, то отбуксировать на любое нужное расстояние.

Недостатки МКПП заключаются в следующем:

  • Переключение передач занимает больше времени, чем при использовании АКПП, так как происходит разобщение двигателя и трансмиссии в момент переключения;
  • Для плавного переключения передач необходимы навыки вождения с таким типом КПП;
  • Сцепление часто выходит из строя и нуждается в замене;
  • При езде на автомобиле с МКПП водитель больше устаёт, так как вынужден постоянно переключать передачи. Особенно эта проблема актуальна в больших городах.

Гидромеханическая

Данная КПП состоит из механизма для передачи момента и специального преобразователя. Трансмиссии этого типа применяются в тракторах, железнодорожной технике, а также как вспомогательный регулятор поворота в танкостроении. Из-за применения такой системы значительно уменьшается КПД двигателя, но увеличивается эксплуатационный срок поршневого мотора. Необходимость дополнительного питания трансмиссии и установки специальной системы охлаждения сильно увеличивает вес и габариты конструкции. Также гидромеханическая трансмиссия позволяет облегчить управление транспортным средством.

Езда на автомобиле с АКПП и остановка

После того, как вы завели двигатель, перевели ручку коробки передач в положение «D», отпустили педаль тормоза, машина начинает движение с маленькой скоростью около 5 км/ч. Нажимаем на педаль газа и машина ускоряется. Чем сильнее нажимать на педаль газа, тем быстрее будет ехать машина.

Чтобы сбросить скорость движения автомобиля нужно убрать ногу с педали газа, автомат включит пониженную передачу и скорость движения снизится. Для быстрого снижения скорости надо нажать на педаль тормоза.

Чтобы остановить автомобиль надо скинуть газ и нажать тормоз. Автомобиль остановится. Если вы планируете оставить машину на стоянке, то надо при нажатой педали тормоза перевести ручку селектора в положение — «P» (паркинг), и заглушить двигатель.

Если вы остановились на светофоре или стоите в пробке, то переводить ручку в положение «паркинг» не нужно. Она остается в положении «D». Для начала движения отпускаете тормоз и нажимаете газ.

Иногда для езды удобен режим «M» (ручной режим). Он включается во время движения в положении «D». Переключение скоростей происходит с помощью кнопок «+» и «-», расположенных на рычаге переключения передач. Этот режим используется во время езды по плохой грунтовой дороге на пониженной передаче внатяг, чтобы избежать пробуксовки. А также во время крутого подъема и крутого спуска.

Что это такое в машине?

Что такое трансмиссия автомобиля простыми словами? Скажу кратко — это определённые сборочные механизмы, которые соединены в единое целое для того, чтобы осуществить передачу «потока» энергии от его источника к колёсам автомобиля. Если бы не было этой конструкции, то было бы невозможна мгновенное срабатывание тормозной системы, езда задним ходом и управление в потоке машин.

Где находится эта конструкция? Под днищем автомобиля, он берёт начало от коробки передач, а заканчивается в области задних колёс.

Фото трансмиссии

Каким требованиям должна соответствовать трансмиссия?

  • Надёжность и безопасность.
  • Лёгкость рулевого управления, особенно при прохождении поворотов.
  • Максимально возможный показатель передачи мощности.
  • Минимальный вес всех составных деталей.
  • Низкий уровень шума во время работы.
  • Высокий КПД.

Чем правильней и эффективней будут работать составные части трансмиссии, тем выше безопасность водителя, меньше расход топлива и износ трущихся деталей. Разумеется, это непосредственно влияет на те характеристики, которые указаны в техническом паспорте и гарантированы производителем.

Ещё существует такое понятие, как коэффициент полезного действия трансмиссии (КПД). Он рассчитывается как произведение КПД механизмов, включённых в её состав. Это эффективная характеристика, обозначающая отношение полезной энергии к затраченной. Проще говоря, если КПД будет низким, то это значит, что сил затрачено много, а результата нет. КПД трансмиссии современных автомобилей варьируется от 0,82 до 0,94.

Этот параметр трансмиссии непостоянен в течение всего срока работы машины. При эксплуатации нового автомобиля механизмы притираются друг к другу и КПД повышается. Затем это значение держится на протяжении долгого периода времени, а когда движущиеся детали изнашиваются, то показатель падает. После капитального ремонта КПД возрастает, но уже никогда не достигает максимального значения.

Как правильно переключать передачи на механике во время движения

При езде на автомобиле для снижения расхода топлива, оптимальной динамики движения и предотвращения поломок трансмиссии, очень важно понимать момент переключения передачи. Стандартные рекомендации, которые даются для всех типов машин, где каждая передача привязана к своей скорости движения, не совсем верна, так как все авто обладают своими передаточными числами КПП и мощностью двигателя

Переключение передачи с низшей на высшую и наоборот выполняют в зависимости от скорости движения машины. Опытный водитель переключает передачи на уровне рефлекса, что достигается во время практической езды. Неопытный водитель должен помнить об определенных правилах переключения: после достижения необходимой скорости нога с педали газа убирается, одновременно выжимается сцепление, далее рычаг переключения передач переводится в следующее положение, выждав секунду на нейтральной скорости.

Такая пауза необходима для выравнивания скорости вращения шестерен коробки передач. Когда рычаг переведен в нужное положение, плавно отпускают педаль сцепления и выжимают педаль акселератора, увеличивая подачу топлива в двигатель. При этом скорость машины должна возрасти. Далее продолжают движение на этой же передаче, или ускоряются для переключения на следующую.

Кроме набора скорости, не нужно забывать и об обратном действии переключения передач, то есть о переходе с более высокой на низкую. Это необходимо при быстром торможении, для чего нужно отпустить «газ», притормозить, выжать сцепление, включить пониженную передачу и отпустить сцепление. Выполняя такое переключение, нужно учитывать, что более низкая передача предполагает более плавное отпускание сцепления, чтобы не вызвать занос машины, особенно опасный на скользкой дороге.

Рекомендуем: Механическая коробка переключения передач, устройство, принцип работы

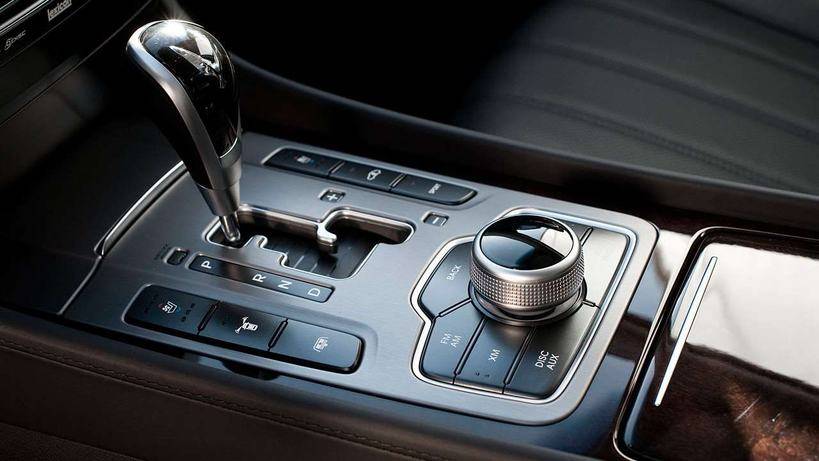

Коробка автомат

Автоматическая коробка, в ее классическом понимании, имеет большую популярность среди автолюбителей. Её бесспорное преимущество является в том, что водителю не требуется отвлекаться на переключение передач. Для начала движения не нужно иметь особых навыков – просто поставил «D» и отпустил тормоз. А еще, в салоне на одну педаль меньше. За такой комфорт приходиться расплачиваться более высоким, по сравнению с механикой коробкой, расходом топлива.

Рабочим элементом в АКПП является три набора шестеренок планетарной передачи. Название «планетарная передача» означает, что меньшие шестеренки вращаются вокруг большей центральной шестерни. Первый набор шестеренок называется «главной передачей». Он согласует скорость двигателя и скорость езды. Другие два набора называются «входным редуктором» и «обратным редуктором». Далее следует набор муфт и рычагов, блокирующих различные части автоматической коробки, что дает возможность изменять скорость движения автомобиля или включать реверс.

Переключение передач происходит благодаря компьютеру, который включает нужные гидравлические клапаны, что приводит в движение соответствующие муфты планетарных шестеренок.

Автоматическая КПП позволяет двигателю работать в наиболее эффективном диапазоне мощности. Благодаря различным датчикам, компьютер определяет, когда необходимо включить ту или иную передачу или остановить автомобиль. Так что водителю не стоит беспокоиться об оптимальном режиме работы двигателя, а можно сосредоточиться исключительно на вождении.

Раз компьютер выбирает оптимальный режим работы мотора, и на его работу не влияет настроение или навыки водителя, то возникает закономерный вопрос: почему тогда расход топлива увеличивается? Ответ на этот вопрос кроется в гидротрансформаторе – устройстве, которое передает мощность от двигателя на автоматическую трансмиссию. В автоматической коробке передач он играет роль сцепления. Большое преимущество такой системы в плавности передачи усилия. Однако КПД гидротрансформатора значительно ниже, чем у зубчатых передач, что и вызывает дополнительный расход топлива.

Виды и принцип работы датчиков АКПП

Основной целью системы управления АКПП можно назвать определение оптимального момента, в который должно произойти переключение передачи. Для этого необходимо учесть множество параметров. Современные конструкции оснащены динамической программой управления, позволяющей подбирать соответствующий режим в зависимости от условий эксплуатации и текущего режима движения автомобиля, определяемых датчиками.

В автоматической коробке передач основными являются датчики скорости (определяющие частоту вращения на входном и на выходном валах КПП), датчики давления и температуры рабочей жидкости и датчик положения селектора (ингибитор). Каждый из них имеет свою конструкцию и предназначение. Также может использоваться информация и от других датчиков автомобиля.

Датчик положения селектора

Датчик положения рычага селектора

При изменении положения селектора выбора передач его новую позицию фиксирует специальный датчик положения селектора. Полученные данные передаются на электронный блок управления (зачастую он отдельный для АКПП, но при этом имеет связь с ЭБУ двигателя автомобиля), который запускает соответствующие программы. Это приводит гидравлическую систему в действие согласно выбранному режиму движения (“P(N)”, “D”, “R” или “M”). В инструкциях к автомобилям данный датчик часто обозначается как “ингибитор”. Как правило, датчик находится на валу селектора коробки передач, которая, в свою очередь, располагается под капотом автомобиля. Иногда для получения информации он соединен с приводом золотникового клапана выбора режимов движения в гидроблоке.

Датчик положения селектора АКПП можно назвать “многофункциональным”, поскольку сигнал с него также используется для включения огней заднего хода, а также для контроля работы привода стартера в режимах «P» и «N». Существует множество конструкций датчиков, определяющих положение рычага селектора. В основе классической схемы датчика используется потенциометр, который изменяет свое сопротивление в зависимости от положения рычага селектора. Конструктивно он представляет собой набор резистивных пластин, по которым перемещается подвижный элемент (ползунок), который связан с селектором. В зависимости от положения ползунка будет изменяться сопротивление датчика, а значит, и выходное напряжение. Все это находится в неразборном корпусе. При возникновении неисправностей датчик положения селектора можно прочистить, открыв путем высверливания заклепок. Однако настроить ингибитор для повторной работы достаточно сложно, поэтому проще просто заменить неисправный датчик.

Датчик температуры рабочей жидкости

Датчик температуры АКПП

Уровень температуры рабочей жидкости в коробке передач оказывает существенное влияние на работу фрикционных муфт. А потому для защиты от перегрева в системе предусмотрен датчик температуры АКПП. Он представляет собой терморезистор (термистор) и состоит из корпуса и чувствительного элемента. Последний изготавливается из полупроводника, который изменяет свое сопротивление при различных температурах. Сигнал с датчика передается блоку управления АКПП. Как правило, он представляет собой линейную зависимость напряжения от температуры. Показания датчика можно узнать только при помощи специального диагностического сканера.

Датчик температуры может устанавливаться в картере трансмиссии, но чаще всего он встроен в жгут проводов внутри АКПП. При превышении допустимой температуры работы ЭБУ может принудительно снизить мощность, вплоть до перехода коробки передач в аварийный режим.

Датчик давления

Для определения интенсивности циркуляции рабочей жидкости в автоматической коробке передач в системе может быть предусмотрен датчик давления. Их может быть несколько (для различных каналов). Измерение осуществляется путем преобразования давления рабочей жидкости в электрические сигналы, которые подаются в электронный блок управления КПП.

Датчики давления бывают двух типов:

  • Дискретные – фиксируют отклонения режимов работы от заданной величины. При нормальном режиме работы контакты датчика соединены. Если давление в месте установки датчика ниже требуемого, контакты датчика размыкаются, а блок управления АКПП получает соответствующий сигнал и передает команду на повышение давления.
  • Аналоговые – преобразуют уровень давления в электрический сигнал соответствующей величины. Чувствительные элементы таких датчиков способны изменять сопротивление в зависимости от степени деформации под действием давления.

Трансмиссия: устройство

Прежде всего, многие ошибочно полагают, что трансмиссией является коробка передач. На самом деле это не совсем так. На деле, каждый элемент, который отвечает за связь мотора с ведущими колесами, входит в состав трансмиссии автомобиля. Сама трансмиссия в автомобиле отвечает за выполнение следующих задач:

  • передача крутящего момента от двигателя на ведущие колеса;
  • изменение (преобразование) величины крутящего момента;
  • изменение направление крутящего момента;
  • перераспределение крутящего момента между колесами.

Существует несколько видов трансмиссии. При этом по состоянию на сегодня на автомобилях наиболее активно используется механическая трансмиссия, которая преобразует механическую энергию, полученную в результате работы двигателя. Также широко распространена гидромеханическая трансмиссия, где крутящий момент изменяется автоматически (автоматическая трансмиссия).

Если просто, сегодня наиболее распространенными являются механическая трансмиссия с ручной коробкой передач МКПП и автоматическая (гидромеханическая АКПП). Каждый из указанных типов трансмиссий отличается по своему устройству, имеет как преимущества, так и недостатки, однако основной их задачей неизменно остается получение, преобразование и передача крутящего момента от двигателя на ведущие колеса машины.

Идем далее. Все трансмиссии (как автоматические, так и механические), отличаются по типу привода. Если точнее, ведущими колесами могу быть передние, задние или сразу все колеса автомобиля.

Если ведущие колеса только передние, тогда такой автомобильная с передним приводом, если ведущей является задняя ось, машина заднеприводная, а если ведущими являются все колеса, тогда это полноприводный автомобиль. В зависимости от типа привода, также существенно различается и устройство трансмиссии (по количеству элементов, по схеме устройства и т.д.).

Трансмиссия заднего привода автомобиля имеет сцепление, КПП (коробку передач), карданную передачу, главную передачу, дифференциал, а также полуоси.

  • Сцепление позволяет плавно отсоединять и присоединять двигатель к трансмиссии, что необходимо для переключения передач, а также в целях исключения высоких нагрузок на детали трансмиссии.
  • КПП (коробка переключения передач) является основой трансмиссии и служит для преобразования крутящего момента, изменения скорости движения (для движения вперед), направления движения (задняя передача), а также для разъединения мотора и трансмиссии (нейтральная передача).
  • Карданная передача отвечает за передачу крутящего момента от вторичного вала КПП на вал главной передачи, которые расположены под углом относительно друг друга. Главная передача позволяет увеличить крутящий момент на колесах и передать его на полуоси ведущих колес. Машины с задним приводом имеют гипоидную главную передачу, где оси шестерен не пресекаются между собой.
  • Дифференциал распределяет крутящий момент между левым и правым ведущим колесом, позволяя реализовать вращение полуосей с разной угловой скоростью. Это необходимо для повышения устойчивости машины при прохождении поворотов, сложных участков дороги и т.д.

На автомобилях с передним приводом часть элементов, которые есть на заднеприводных авто, попросту отсутствует. Фактически, нет карданной передачи. На машинах с передним приводом имеются ШРУСы (шарнир равных угловых скоростей), а также приводные валы, более известные как полуоси. Главная передача, а также дифференциал, устанавливаются в картере КПП.

ШРУС является элементом, который необходим для того, чтобы передать крутящий момент от дифференциала на ведущие колеса. В устройстве трансмиссии переднеприводных авто зачастую используются два внутренних ШРУСа (отвечают за соединение с дифференциалом), а также два наружных (для соединения с колесами). Между указанных пар ШРУСов (наружных и внутренних), стоят полуоси.

Что касается полноприводных авто, в этом случае трансмиссия может отличаться по конструкции, однако в основе лежит комбинация систем переднего и заднего привода. Добавим, что полный привод бывает постоянным или подключаемым. Данная трансмиссия самая сложная по устройству, отличается большим количеством составных элементов, образуя различные схемы полного привода автомобиля.

Механическое устройство

Технологические параметры механического устройства известны всем. Речь идет о наличии педали сцепления, которая характеризуется ясным назначением – приводить в движение систему сцепления, которая помогает сменить скорость движения и произвести плавное трогание с места. Основные моменты таковы, что изначально расчет велся по известной технологии уже многие десятилетия. На сегодняшний день контрактные устройства имеют одну цель, добиться второстепенного использования агрегатов.

Всем известно, как расшифровывается аббревиатура механическая КПП. Данная коробка за десятилетия существования претерпела немало изменений и в лучшую сторону, но технология осталась прежней и даже стала на порядок выше. Современные авто все еще имеют некоторые перемены, которые способствуют новому технологическому расчету. Именно такие коробки можно купить в качестве контрактных агрегатов, бывших в употреблении.

По расчету, самой простой системой КПП можно назвать именно механическую. Отметим, что общее устройство трансмиссии для МКПП имеет простое название, а работу выполняет сложную. Практически каждой механике свойственно пять ступеней, хотя для современного авто уже предусматривается шестиступенчатая коробка. По такому расчету скоростей снабжаются практически все автомобили последних лет.

Виды механических КПП

По количеству ступеней (передач) механические коробки в основном подразделяются на:

  • 4-ступенчатую;
  • 5-ступенчатую;
  • 6-ступенчатую.

Наиболее распространенной механикой считается 5МТ, то есть пятиступенчатая коробка переключения передач.

По количеству валов МКПП подразделяются на:

  • двухвальные, устанавливаемые на легковые переднеприводные автомобили;
  • трехвальные, устанавливаемые на легковые заднеприводные, а также на грузовые автомобили.

Недостатки АМТ

Есть недостатки и у столь популярной и востребованной АМТ: Перепрограммировать нельзя привыкнуть: запятую ставим сами. Если водитель имеет намерение изменить динамику автомобиля или сэкономить ресурсы машины путём перепрограммирования АМТ, его будет ждать разочарование. Перепрограммировать данный тип коробки передач невозможно. Выход один: не пытаясь подстроить АМТ под свой стиль вождения, подстроиться самому к некоторым особенностям её функционирования.Впрочем, здесь следует оговориться. После того, как гарантийный срок обслуживания автомобиля истекает, наши умельцы всё же умудряются перепрошивать электронный блок управления АМТ. Нельзя сказать, что эта процедура гарантировано приведёт к улучшениям динамики авто, но такие попытки предпринимаются отечественными автолюбителями регулярно.

Низкая скорость переключения. Те, кто привык управляться с автоматической коробкой передач, зачастую сетуют на то, что АМТ слишком «заторможенная». Данный недостаток – результат программных издержек, он присущ любым автоматическим коробкам передач. К сожалению, здесь приходится выбирать между наличием «автомата» и скоростью переключения; современный автопром, увы, ещё не придумал третьего варианта.

Наличие ручного режима. При движении в пробках или по пересечённой местности переключение на ручной режим для АМТ обязателен. В противном случае АМТ очень быстро выработает свой ресурс и придёт в негодность.Данный минус можно назвать минусом лишь условно: некоторые водителя, напротив, горячо приветствуют в АМТ наличие возможности вручную переключать передачу.

Рывки при переключении. Иногда в процессе переключения скоростей при движении автомобиля ощущаются рывки. Причина – не сброшенный на момент переключения газ

Это не совсем недостаток, а скорее особенность эксплуатации АМТ: важно научиться нажимать на педаль газа в этой ситуации не полностью. Плохая работа на крутых подъёмах

При движении по крутому подъёму в автомобилях, оснащённых АМТ, может размыкаться сцепление

Плохая работа на крутых подъёмах. При движении по крутому подъёму в автомобилях, оснащённых АМТ, может размыкаться сцепление

Это происходит в том случае, когда оно перегревается. Именно по этой причине в роботизированной коробке передач существует возможность ручного переключения. Опять же, это не недостаток, а особенность конструкции.

Устройство

В визуальном плане «механика» представляет собой закрытый редуктор. Внутри косозубые шестерни, которые вынуждают поочередно вступать в сцепление, что и приводит к изменению частоты оборотов, передаваемых на вторичный вал с последующим задействованием колесного привода.

Работа МКПП осуществляется совместно со сцеплением. Этот механизм – соединительное звено между силовым агрегатом и трансмиссией. При переключении передач и во время торможения (включая остановку) происходит разъединение трансмиссии и двигателя. Такая функциональность позволяет избежать проблем, когда производится переход с одной передачи на другую, так как обороты двигателя не выключаются.

Устройство МКПП – это относительно малое количество составляющих:

  • картер;
  • несколько валов (первичный, вторичный, промежуточный и обеспечивающий задний ход);
  • механизм, делающий возможным само переключение передач;
  • синхронизирующие муфты;
  • шестерни;
  • рычаг.

Автоматика

Представляет собой механику с добавочным механизмом, который сам, без участия водителя осуществляет процесс переключения передач. Чем не круто? Существуют следующие возможные режимы: паркинг, обычно обозначается буквой P; нейтральное положение (соответственно, N); задняя, что обозначается буквой R и, конечно, режим езды или буква D. Выбрать режим можно, двигая простой рычаг в нужном направлении. С ним многие, как и с МКПП, знакомы не понаслышке. Наибольшего прогресса в производстве автоматов достигли концерны известной всем марки BMW.

автоматическая коробка передач

Их инженеры создали проект под названием «SMG», которая преимущественно устанавливалась на М-серию. В основе системы лежит МКПП в шесть ступеней, ею правит гидравлика с электронным компьютером. В таком режиме передачи меняются молниеносно – за доли секунды, если ещё точнее, то приблизительно за восемь сотых. Разновидностью таких коробок является гидротрансформаторные коробки передач, которые являются наиболее распространенными в мире.

Сам по себе гидротрансформатор – не часть коробки, но он выполняет роль классического сцепления. На высоких оборотах происходит его блокировка посредством муфты, это позволяет экономить бензин или дизельное топливо. К тому же гидротрансформатор прекрасно погасит любые колебания, сохраняя ресурсы «движков» и непосредственно трансмиссии. Крутящие моменты в гидротрансформаторных коробках передач передаются посредством применения специальных трансмиссионных масел, которые циркулируют в замкнутом контуре при высоком давлении. Переключение передач находится под ответственностью гидроблока, который в новейших моделях управляется электроникой.

гидромеханическая коробка передач

Такой подход к конструкции дает возможность работать коробке передач в разных режимах: в режиме экономии, режиме «спорт» или в стандартном режиме. Механическая часть гидротрансформаторной коробки может ремонтироваться и при этом обладает завидной надежностью. Наиболее уязвимым местом является гидроблок. Также немаловажную роль играет масло (то самое, трансформаторное), хотя автоматика позволяет его не менять.

Характеристики езды при этом будут в сильной зависимости от так называемых «мозгов» (то есть электронных элементов). Свою роль сыграет количество передач трансмиссии (их может быть от 4 до 8).В зависимости от марки автомобиля, может отличаться следующими плюсами:

  • легкость в управлении машиной, комфорт езды;
  • акпп позволяет тронуться на ровной поверхности без явления отката;
  • исключение возможности переключения передач неверно и, соответственно, дополнительная защита от «травм» механизмов;
  • в таких машинах с автоматикой имеется специальная система, что не даст автомобилю самостоятельно двигаться по неровной поверхности (скат, горка).

К минусам относят следующие:

  • в отличие от МКПП расходует больше дизельного топлива или бензина;
  • дорогая коробка передач, в обслуживании тоже;
  • некоторые «тормоза» при переключении;
  • наличие стартера.

Гидротрансформатор

Экскурс в историю

На первых автомобилях не было привычного для нас редуктора с зубчатыми передачами, усилие на ведущие колеса передавалось ремнем. Такое устройство использовал Карл Бенц — для увеличения скорости водителю необходимо было перекинуть кольцо с одной пары шкивов на другую. Зубчатые колеса в трансмиссии впервые применил Вильгельм Майбах, в автомобилях его конструкции были механические коробки.

Передача крутящего момента от нее на ведущие колеса осуществлялась при помощи стальной цепи. Соосная коробка в начале 20 века появилась на автомобилях Луи Рено, который также является изобретателем карданного вала.

На первых порах в автомобилестроении преобладала разнесенная компоновка агрегатов, при которой редуктор располагался отдельно от силового агрегата. Передача крутящего момента в них происходила через специальный вал, как было на модели BMW 501.

Механические коробки первых выпусков были очень сложными, управление ими требовало значительных усилий и хороших навыков. В 1928 году американский инженер Шарль Кетеринг из General Motors предложил устройство для синхронизации. Первая удачная коробка, снабженная таким механизмом, была установлена на автомобиле «Корвет». На европейском континенте лидером в разработке трансмиссий стала компания ZF.

Прочно закрепившееся название МКПП имеет следующую расшифровку аббревиатуры -механическая коробка переключения передач. Ранее в названии под первой буквой П понималось слово перемены, однако со временем оно было заменено на более подходящее по смыслу. Сокращенное наименование механической коробки в технических описаниях часто фигурирует с числом, обозначающим количество ступеней.

Современная МКПП имеет достаточно совершенное устройство, обеспечивающее, помимо переключения передач в движении, выполнение ряда функций:

  • обеспечение перемещения автомобиля задним ходом;
  • разобщение трансмиссии и работающего двигателя автомобиля во время кратковременных остановок;
  • наличие нейтрального положения коробки позволяет выполнять пуск двигателя.

Автомобили, оснащенные такого рода трансмиссиями, при прочих равных показателях экономичнее машин с автоматической трансмиссией.
